KI0016 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KI0016
Fonction principale	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, eau et fluides aqueux
Technologie de détection	Capacitive
Portée	Réglable via potentiomètre
Alimentation	10-36 V DC (estimation d'après la gamme IFM)
Sortie	Commutée positive ou négative, normalement ouvert (NO) ou normalement fermé (NF) sélectionnable par shunt
Indication LED	LED jaune : sortie active (allumée) / bloquée (éteinte)
Montage	Encastré ou non encastré ; respecter les distances minimales indiquées
Raccordement électrique	Technologie 2 fils (AC) ou 3 fils (DC) ; nécessite un fusible miniature
Température de fonctionnement	-25 à 70 °C (estimation courante)
Entretien	Aucun entretien nécessaire ; garder la face active exempte de dépôts
Sécurité	Montage et raccordement par personnel qualifié ; respecter les consignes de sécurité
Réparabilité	Non réparable ; élimination écologique en fin de vie
Accessoires	Connecteur, fusible miniature (recommandé)

FOIRE AUX QUESTIONS - KI0016 IFM

Comment régler la portée du détecteur KI0016 ?

Utilisez un tournevis pour tourner le potentiomètre situé sur l'appareil. Tourner dans le sens horaire (1) augmente la portée, dans le sens antihoraire (2) la réduit.

Comment choisir entre normalement ouvert (NO) et normalement fermé (NF) ?

La fonction de sortie se règle via un shunt dans le connecteur (type KI) ou sur l'appareil (type KIE/KGE). À la livraison, le shunt est fermé pour NO. Ouvrez le shunt pour passer en NF.

Quels matériaux le détecteur capacitif peut-il détecter ?

Il détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux.

Quelle est la distance minimale de montage entre plusieurs détecteurs ?

La distance minimale dépend du diamètre (d) et de la portée (Sn). Consultez la figure 3 de la notice pour les valeurs exactes. En règle générale, respectez au moins 2 x Sn entre les axes.

Comment raccorder électriquement le KI0016 ?

Le raccordement doit être effectué par un électricien qualifié. Utilisez la technologie 2 fils (AC) ou 3 fils (DC) selon le modèle. Installez un fusible miniature comme indiqué dans la fiche technique. Mettez l'installation hors tension avant de brancher.

Que signifie la LED jaune sur le détecteur ?

La LED jaune indique l'état de la sortie de commutation : allumée = sortie passante (objet détecté), éteinte = sortie bloquée (aucun objet).

Le détecteur nécessite-t-il un entretien régulier ?

Non, il ne nécessite aucun entretien. Veillez simplement à ce que la face active et l'espace libre éventuel soient exempts de dépôts métalliques ou de corps étrangers.

Le KI0016 peut-il être réparé ?

Non, l'appareil ne peut pas être réparé. En cas de défaut, il doit être remplacé. Éliminez-le conformément aux règlements nationaux en vigueur.

Quelles sont les consignes de sécurité à respecter ?

L'appareil est un composant système. L'installateur doit effectuer une évaluation des risques et fournir une documentation. Utilisez le produit uniquement pour l'usage prévu. Le montage, le raccordement et la mise en service doivent être effectués par du personnel qualifié.

Comment monter le détecteur en version encastrée ?

Respectez les distances minimales indiquées dans la notice (figure 1). Si un appareil non encastrable est monté encastré, la portée diminue jusqu'à perte de fonctionnement. Utilisez les distances spécifiques selon le type (KD, etc.).

MODE D'EMPLOI KI0016 IFM

Notice d'utilisation

Détecteur capacitif

KB / KD /

KI

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Montage 6

4.1 Distance minimale en cas de montage encastré 6
4.2 Distance minimale en cas de montage non encastré 6
4.3 Distance minimale pour le montage de plusieurs appareils.... 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement électrique 8

5.1 Systèmes de raccordement.... 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Réglage de la fonction de sortie du type KGE.... 8

5.3 Réglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages.... 10

6.1 Portée 10
6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur ..... 10
6.3 Réglage de la fonction de sortie par shunt - type KIE / KGE. 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Sn : portée

Fig. 1: Distance minimale en cas de montage encastré

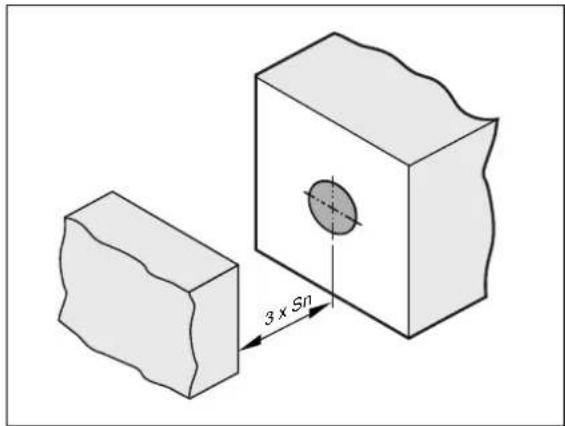

4.2 Distance minimale en cas de montage non encastré

d : diamètre
Sn : portée

Fig. 2: Distance minimale en cas de montage non encastré

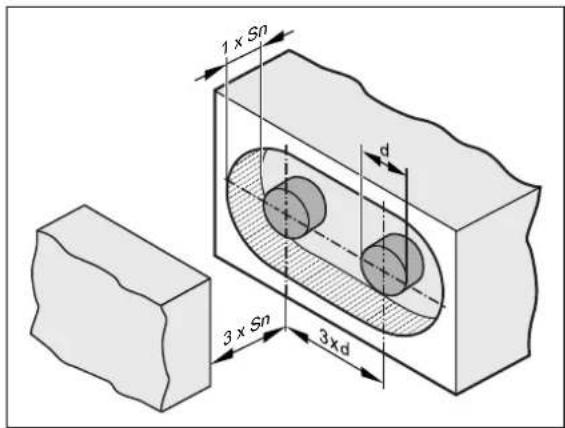

4.3 Distance minimale pour le montage de plusieurs appareils

d : diamètre
Sn : portée

Fig. 3: Distance minimale pour le montage de plusieurs appareils

4.4 Distance minimale pour le montage du type KD

Sn : portée

Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent être déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : Après un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

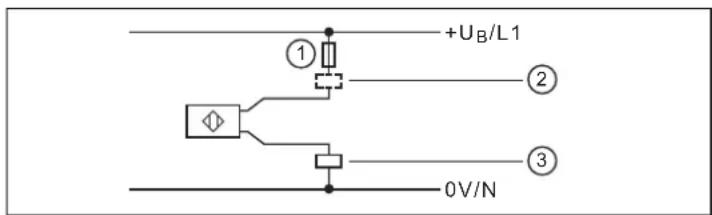

5.1.1 Technologie 2 fils

1 : fusible miniature (pour des appareils AC)
2 : commutation négative
3 : commutation positive

Fig. 5: Technologie 2 fils

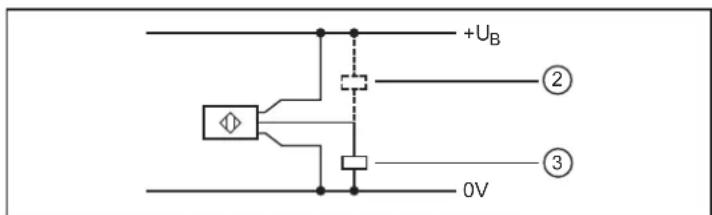

5.1.2 Technologie 3 fils

2 : commutation négative
3:commutation positive

Fig. 6: Technologie 3 fils

5.2 Réglage de la fonction de sortie du type KGE

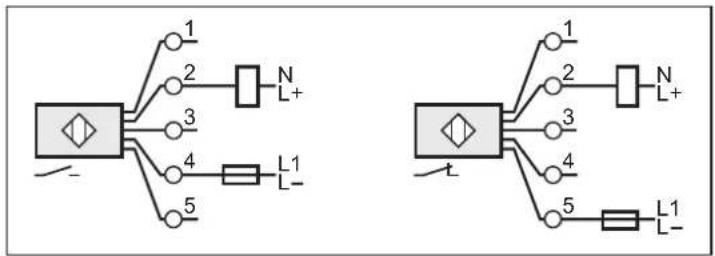

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

Fig. 8: Boîte de raccordement AC/DC PNP/NPN

Fig. 9: Boîte de raccordement DC PNP/NPN

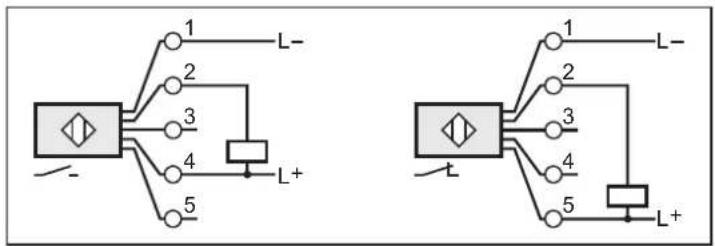

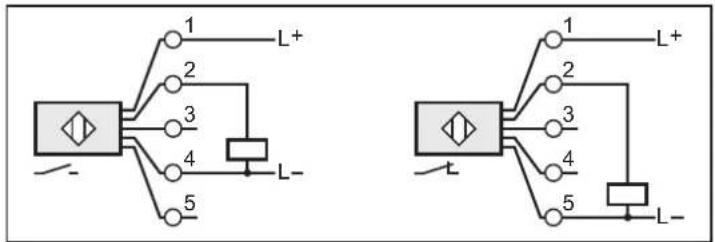

5.3.2 Technologie 3 fils

Fig. 10: Boîte de raccordement DC NPN

Fig. 11: Boîte de raccordement DC PNP

Fig. 12: Connecteur DC PNP

6 Réglages

6.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

1 : augmenter la portée

2 : réduire la portée

6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur

1 : normalement ouvert (à la livraison)

2 : normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE

1 : normalement ouvert (shunt fermé, à la livraison)

2 : normalement fermé (shunt ouvert)

Fig. 14: Réglage de la fonction de sortie par shunt

▶ Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.
▶ Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
