Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KI0207
Dimensions (diamètre x longueur)	18 mm x 65 mm (estimation pour montage encastré)
Poids	Environ 30 g (selon modèle standard)
Alimentation	10-36 V DC (selon fiche technique)
Portée	Réglable via potentiomètre (typ. 4-8 mm selon matière)
Fonction de sortie	NO/NF (normalement ouvert/fermé), PNP/NPN (selon modèle)
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, eau et fluides aqueux
Affichage LED	LED jaune : état de commutation (allumée = passant, éteinte = bloqué)
Raccordement électrique	2 ou 3 fils, connecteur M12 (selon modèle)
Montage	Encastré ou non encastré, respecter les distances minimales
Entretien	Aucun entretien nécessaire ; nettoyer la face active des dépôts métalliques ou corps étrangers
Réparabilité	Non réparable ; élimination écologique selon réglementations nationales
Sécurité	Installation par personnel qualifié ; respect des consignes de sécurité et des normes électriques
Indice de protection	IP67 (estimation standard pour capteurs IFM)
Température de fonctionnement	-25°C à +80°C (valeur typique)

FOIRE AUX QUESTIONS - KI0207 IFM

Comment régler la portée du capteur KI0207 ?

Utilisez un tournevis pour tourner le potentiomètre : tourner dans le sens 1 augmente la portée, dans le sens 2 la réduit. Ajustez selon la distance de détection souhaitée.

Quels matériaux le détecteur capacitif peut-il détecter ?

Il détecte les métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et tous fluides aqueux. La portée varie selon le matériau.

Comment configurer la fonction de sortie (NO/NF) sur le modèle KI0207 ?

Pour les modèles avec connecteur M12, utilisez un shunt : shunt fermé = normalement ouvert (NO), shunt ouvert = normalement fermé (NF). Pour les modèles KIE/KGE, retirez le shunt pour passer de NO à NF.

Que signifie la LED jaune sur le capteur ?

La LED jaune indique l'état de la sortie de commutation : éteinte = sortie bloquée (objet non détecté), allumée = sortie passante (objet détecté).

Quelles distances minimales respecter pour le montage ?

En montage encastré, respectez une distance de 2x Sn (portée) par rapport aux matériaux environnants. En montage non encastré, la distance minimale est de 2d (diamètre) par rapport aux parois. Pour plusieurs appareils, espacez-les de 3d.

Comment raccorder électriquement le capteur ?

Coupez l'alimentation, puis raccordez les fils selon le schéma de la fiche technique : technologie 2 fils (commutation positive ou négative) ou 3 fils (PNP/NPN). Utilisez un fusible miniature pour les modèles AC.

Le capteur peut-il être utilisé en extérieur ?

Oui, si l'indice de protection est IP67, il est résistant à la poussière et à l'immersion temporaire. Vérifiez toutefois la température de fonctionnement et évitez les environnements corrosifs.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez d'abord la propreté de la face active, éliminez les dépôts métalliques. Assurez-vous que la portée est correctement réglée et que les distances de montage sont respectées. Vérifiez également le raccordement électrique.

Le capteur KI0207 est-il réparable ?

Non, l'appareil ne peut pas être réparé. En cas de dysfonctionnement, remplacez-le. Éliminez-le conformément aux réglementations locales sur les déchets électroniques.

Quels sont les types de raccordement disponibles ?

Le capteur est disponible en technologies 2 fils (AC/DC) et 3 fils (DC PNP ou NPN). Reportez-vous à la fiche technique pour les schémas de câblage précis.

MODE D'EMPLOI KI0207 IFM

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Montage 6

4.1 Distance minimale en cas de montage encastre 6
4.2 Distance minimale en cas de montage non encastre 6
4.3 Distance minimale pour le montage de plusieurs apparéils 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement electrique 8

5.1 Systèmes de raccordement 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Reglage de la fonction de sortie du type KGE 8
5.3 Reglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages. 10

6.1 Portee 10
6.2 Reglage de la fonction de sortie par shunt - type KI avec connecteur 10
6.3 Reglage de la fonction de sortie par shunt - type KIE / KGE. 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électric, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des apparèils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Fig. 1: Distance minimale en cas de montage encastré

Sn: portée

4.2 Distance minimale en cas de montage non encastré

d: diamètre
Sn:portee

Fig. 2: Distance minimale en cas de montage non encastré

4.3 Distance minimale pour le montage de plusieurs apparéils

Fig. 3: Distance minimale pour le montage de plusieurs appareils

d : diamètre
Sn:portee

4.4 Distance minimale pour le montage du type KD

Sn: portée
Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent etre déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / I'etiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommendation : ÀpRES un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

5.1.1 Technologie 2 fils

Fig. 5: Technologie 2 fils

1: fusible miniature (pour des appareils AC)
2: commutation négative
3: commutation positive

5.1.2 Technologie 3 fils

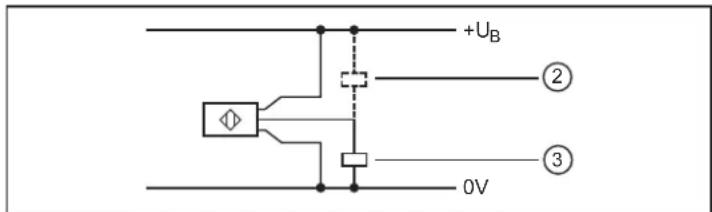

Fig. 6: Technologie 3 fils

2: commutation négative
3: commutation positive

5.2 Réglage de la fonction de sortie du type KGE

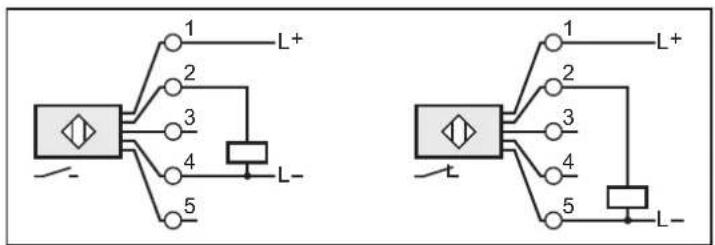

Fig. 7: Boite de raccordement DC PNP/NPN

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

Fig. 8: Boite de raccordement AC/DC PNP/NPN

Fig. 9: Boite de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

Fig. 10: Boîle de raccordement DC NPN

Fig. 11: Boite de raccordement DC PNP
Fig. 12: Connecteur DC PNP

6 Réglages

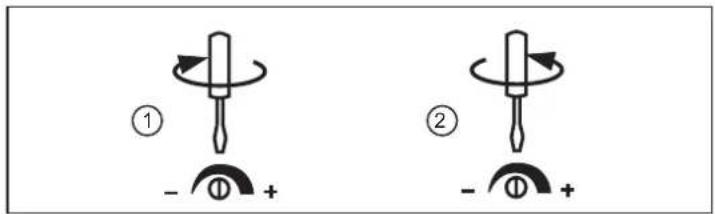

6.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

1:augmenter la portee
2: réduire la portée

6.2 Réglage de la fonction de sortie par shunt - type KI avec connecteur

1:normalement ouvert (a la livraison)
2:normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt - type KIE / KGE

Fig. 14: Réglage de la fonction de sortie par shunt

1:normalement ouvert (shunt fermé, à la livraison)
2:normalement fermé(shunt ouvert)

Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.
Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'etat bloqué

LED jaune allumée : sortie de commutation à l'etat passant

8 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre évientuel de toute présence de dépôts metalliques ou de corps étrangers.

L'appareil ne peut pas etre réparé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
