MODE D'EMPLOI IF5888 IFM

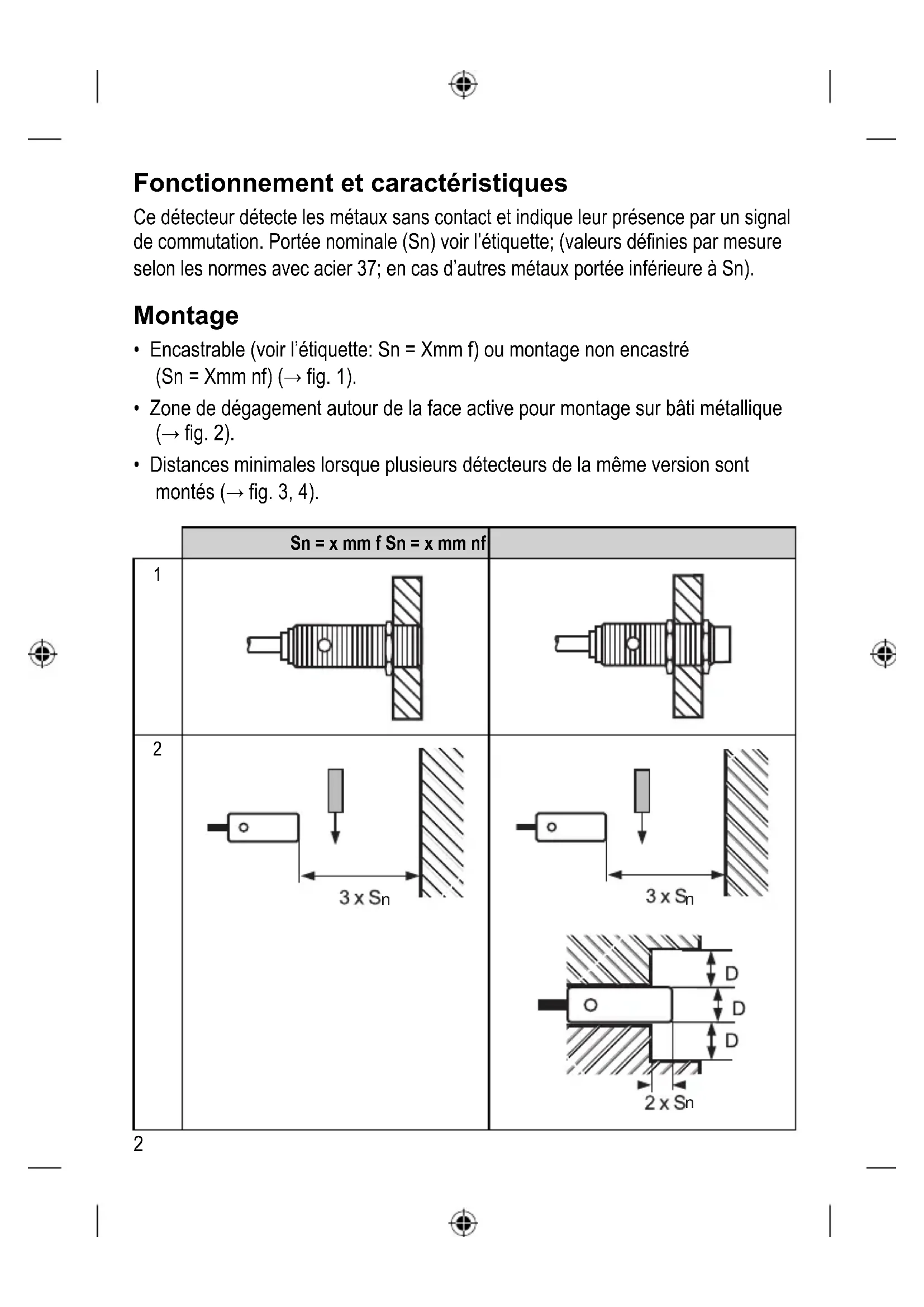

Fonctionnement et caractéristiques
Ce détecteur détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) voir l'étiquette; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).
Montage
- Encastrable (voir l'étiquette: Sn = Xmm f) ou montage non encastré (Sn = Xmm nf) (→ fig. 1).

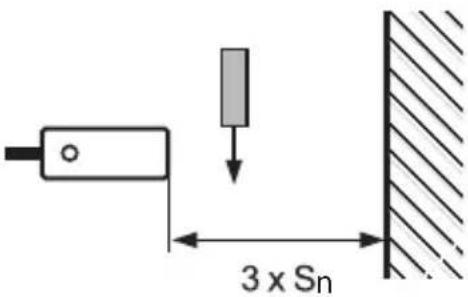

- Zone de dégagement autour de la face active pour montage sur bâti métallique (→ fig. 2).

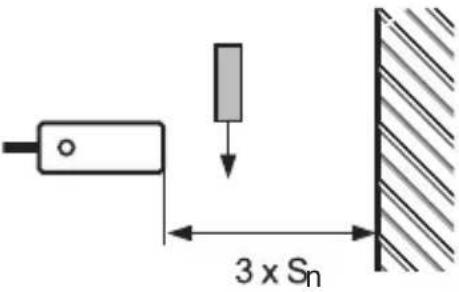

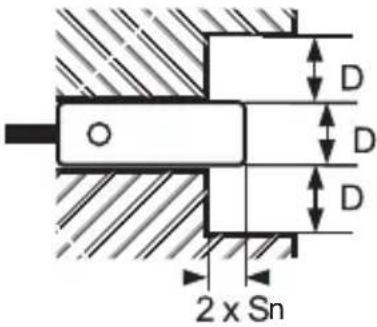

- Distances minimales lorsque plusieurs détecteurs de la même version sont montés (→ fig. 3, 4).
| Sn = x mm f Sn = x mm nf | ||
| 1 |  |  |
| 2 |  |   |
| 3 |  D D D |  2xDDD |
| 4 |  8 x Sn |  8 x Sn |
Raccordement électrique

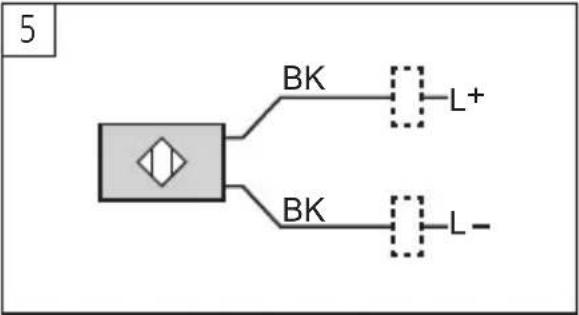

▶ Mettre l'installation hors tension avant le raccordement d'appareil (→ fig. 5).
- Si le câble est d'une longueur supérieure à 30 m et si les fils sont supérieurs à 0,5 mm², le câble devra être installé séparément des sources parasites (à une distance d'env. 50 cm) ou un câble blindé devra être utilisé.
• Raccorder la charge avant la mise sous tension. - Les valeurs d'intensité de courant / courant de sortie minimum doivent être respectées.
- Si des charges capacitives sont utilisées, il faut s'assurer que le courant de sortie à l'appel n'est pas dépassé.

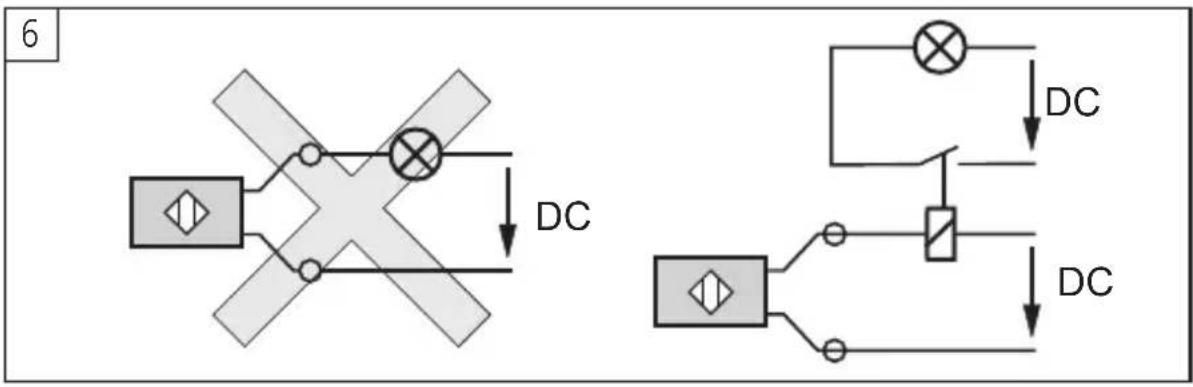

▶ Ne pas raccorder des charges d'une faible résistance (par ex. lampes) directement à un détecteur. Commuter ces charges via un relais (→ fig. 6):

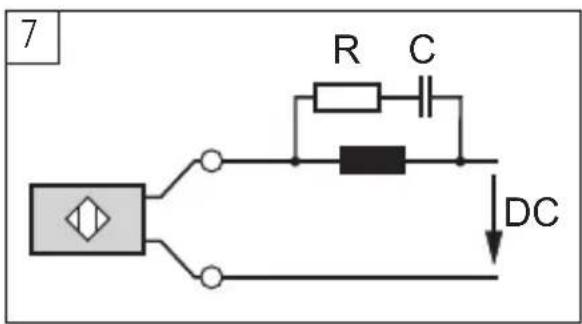

Pour les charges inductives, un circuit RC doit être monté en parallèle à la charge (→ fig. 7).


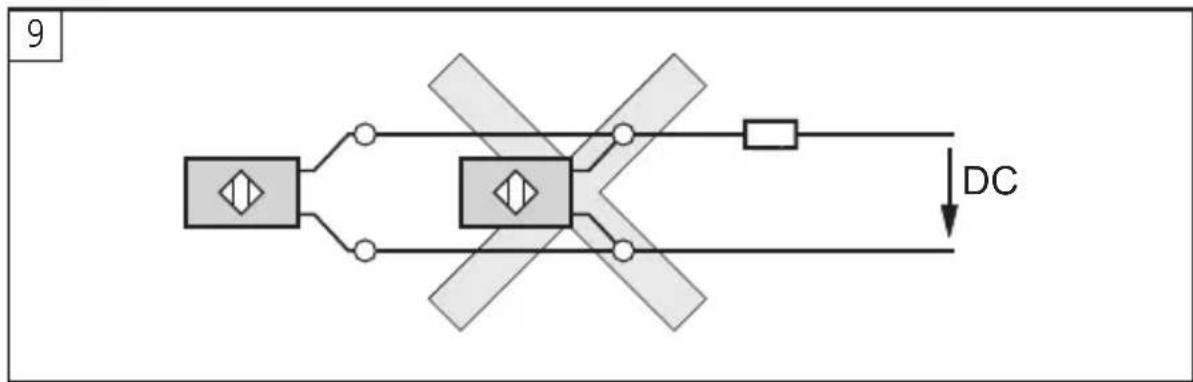

▶ Eviter le montage en parallèle des appareils 2 fils (à utiliser uniquement dans les cas exceptionnels, vérifier le bon fonctionnement, → fig. 9):


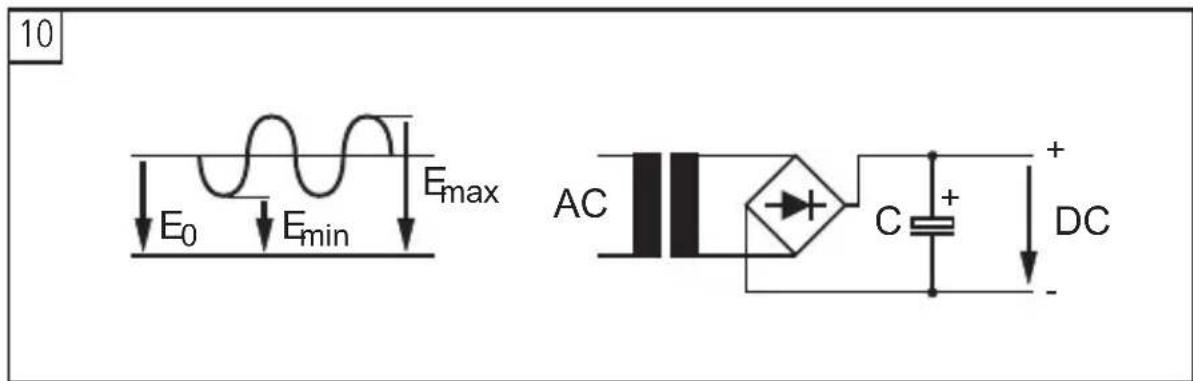

▶ La tension d'alimentation doit correspondre aux valeurs indiquées sur l'étiquette. Si elle n'est pas stabilisée, un condensateur devrait être raccordé (à 24 V et 1 A par exemple un condensateur de 1000 μF, 50 WV, → fig. 10):
