BEDIENUNGSANLEITUNG IF5888 IFM

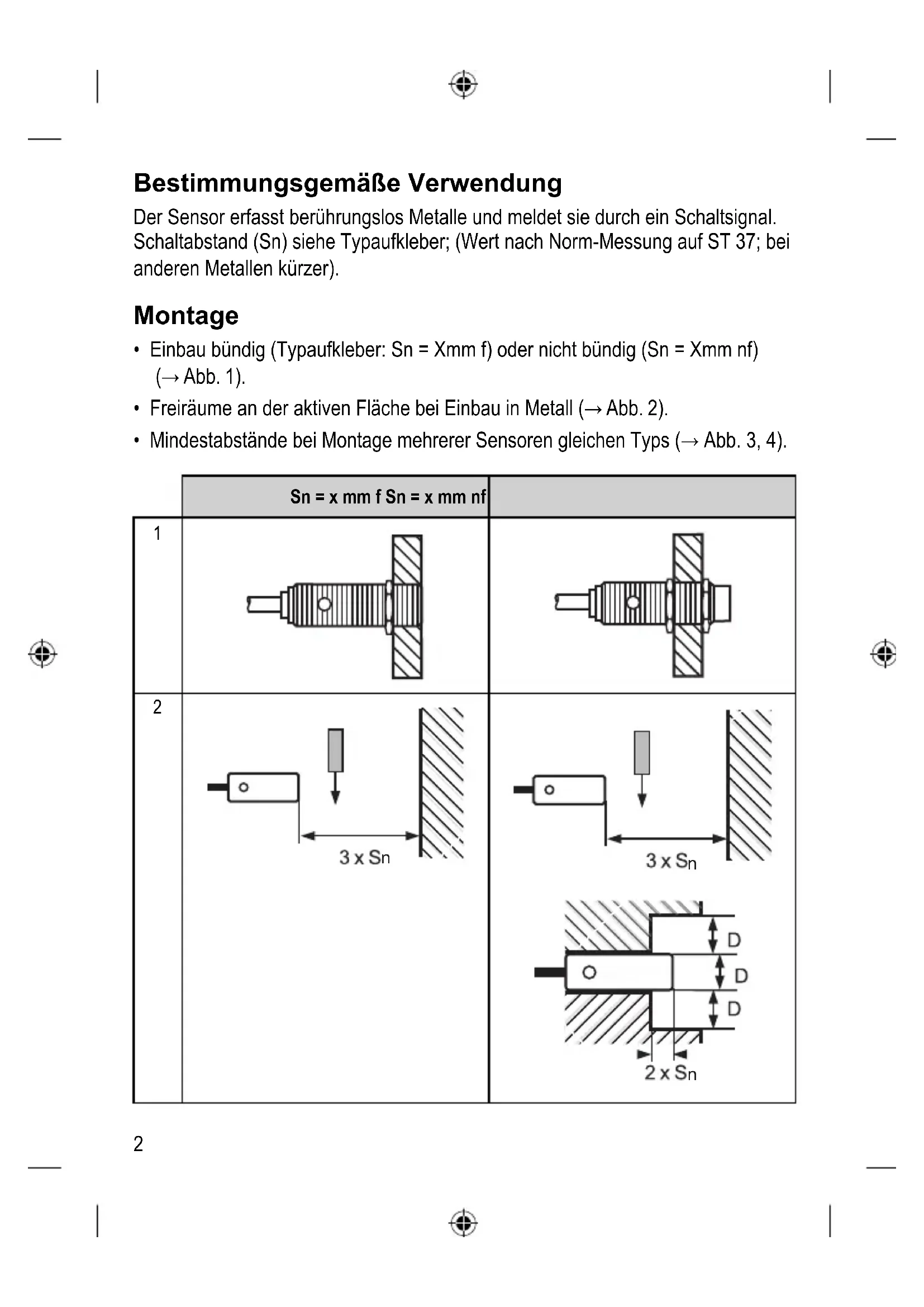

Bestimmungsgemäße Verwendung
Der Sensor erfasst berührungslos Metalle und meldet sie durch ein Schaltsignal. Schaltabstand (Sn) siehe Typaufkleber; (Wert nach Norm-Messung auf ST 37; bei anderen Metallen kürzer).
Montage
- Einbau bündig (Typaufkleber: Sn = Xmm f) oder nicht bündig (Sn = Xmm nf) (→ Abb. 1).

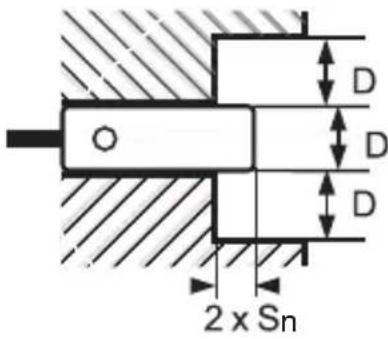

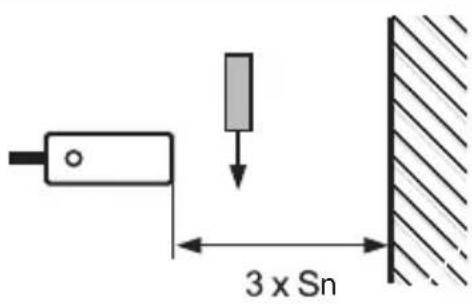

- Freiräume an der aktiven Fläche bei Einbau in Metall (→ Abb. 2).
- Mindestabstände bei Montage mehrerer Sensoren gleichen Typs (→ Abb. 3, 4).
| Sn = x mm f Sn = x mm nf | ||
| 1 |  |  |
| 2 |  |  |
 | ||
| 3 |  |  |
| 4 |  |  |
Elektrischer Anschluss
▶ Schalten Sie die Anlage spannungs-5 frei und schließen Sie das Gerät an (→ Abb. 5).
- Bei Kabellänge > 30 m und Adern > 0,5 mm ^2 sollten Sie das Kabel getrennt von Störquellen verlegen (ca. 50 cm Abstand) oder ein abgeschirmtes Kabel verwenden.
- Schließen Sie die Last an, bevor Sie die Betriebsspannung einschalten.
- Halten Sie die Werte für Strombelastbarkeit und Mindestlaststrom ein.
- Wenn Sie kapazitive Lasten verwenden: Stellen Sie sicher, dass die Kurzzeit-Strom belastbarkeit nicht überschritten wird.

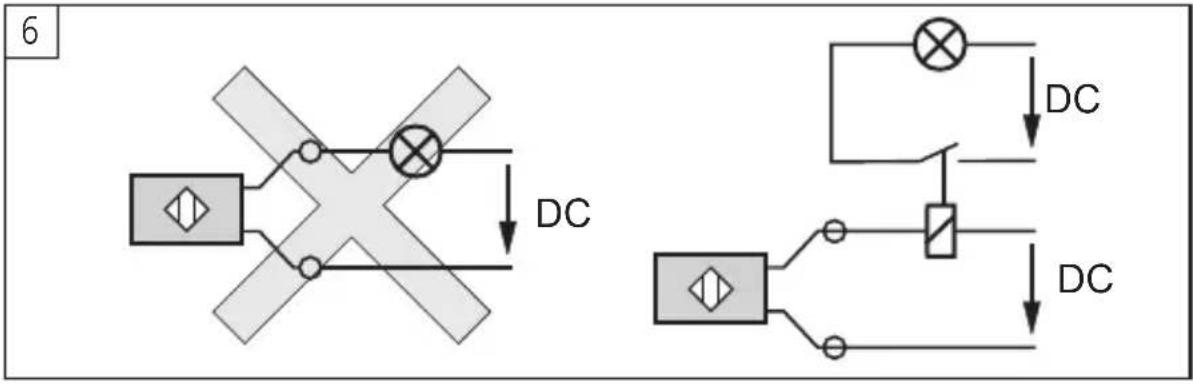

▶ Schließen Sie Lasten mit geringem Widerstand (z. B. Glühlampen) nicht direkt an den Sensor an. Schalten Sie diese Lasten über ein Relais (→ Abb. 6):

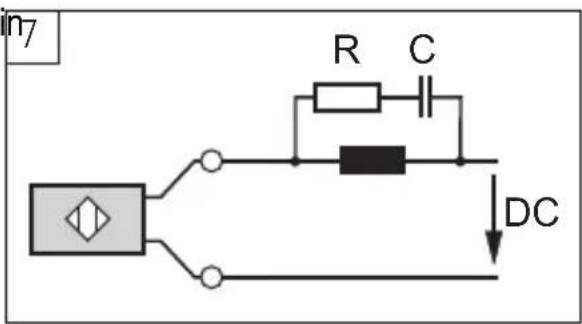

▶ Bei induktiven Lasten sollten Sie ein RC-Glied parallel zur Last schalten (→ Abb. 7).

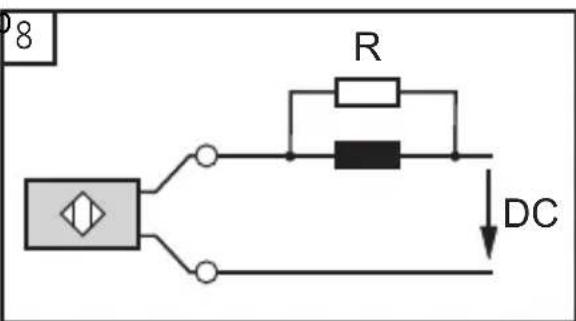

▶ Ist die Last zu gering für den Betrieb von 2-Leiter-Sensoren, kann es zu Fehlfunktionen kommen. Schalten Sie in diesem Fall einen Widerstand parallel zur Last (→ Abb. 8).


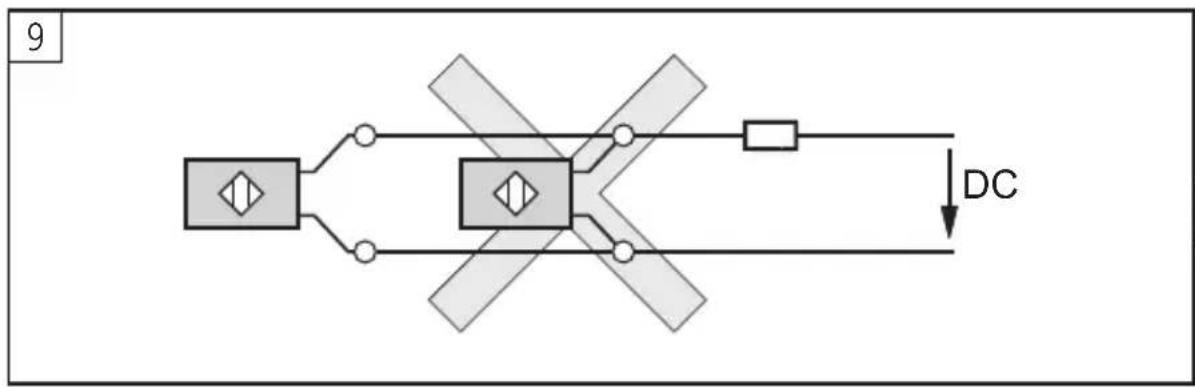

▶ Parallelschaltung von 2-Leiter-Geräten sollten Sie vermeiden (verwenden Sie sie nur in speziellen Ausnahmefällen; prüfen Sie in jedem Fall die sichere Funktion; → Abb. 9):
DE

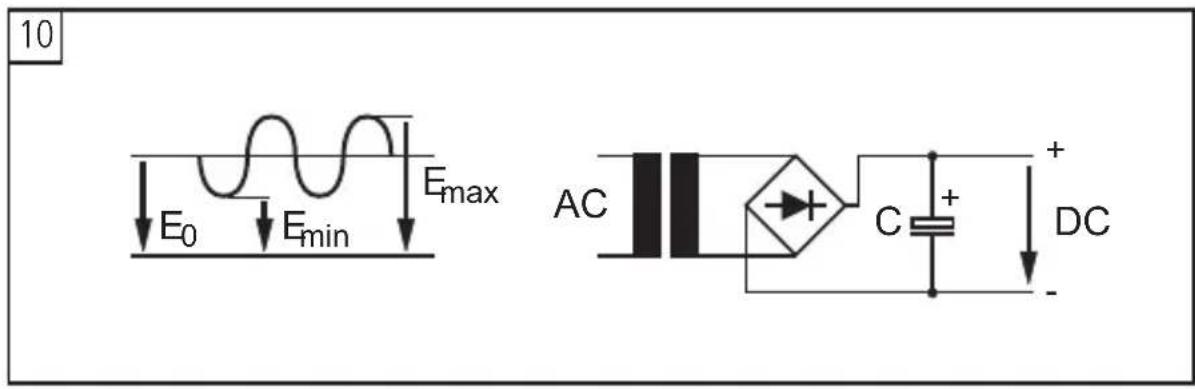

▶ Die Versorgungsspannung muss die auf dem Typaufkleber angegebenen Werte einhalten. Ist sie nicht stabilisiert, sollten Sie einen Kondensator anschließen (bei 24 V und 1 A beispielsweise einen Kondensator von 1000 μF, 50 WV; → Abb 10):
