KQ6005 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KQ6005
Dimensions (approx.)	80 x 36 x 30 mm (L x l x h)
Poids (approx.)	100 g
Alimentation	10-30 V DC
Courant de consommation	< 15 mA (sans charge)
Sortie	Commutation positive ou négative, auto-détection (selon version)
Fonctions principales	Détection capacitive sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, eau et fluides aqueux ; utilisé comme détecteur de niveau ou de proximité ; programmation par boutons-poussoirs (NO/NF, réglage vide/plein) ; interface IO-Link
Portée nominale	Voir fiche technique (non précisée dans la notice)
Indication LED	LED jaune : sortie bloquée (éteinte) / passante (allumée)
Raccordement électrique	Câble à 3 ou 4 fils, selon version ; schéma de branchement dans la notice
Protection	Protection contre les courts-circuits et surcharges (pulsée)
Température de fonctionnement	Non spécifiée, estimation -25 à +70 °C (typique IFM)
Matériau du boîtier	Non spécifié, probablement plastique ou métal
Indice de protection	Non spécifié, estimation IP65
Entretien et nettoyage	Aucun entretien nécessaire ; garder la face active exempte de dépôts et corps étrangers
Sécurité	Conforme aux directives UE ; installation et maintenance par personnel qualifié ; mise hors tension avant raccordement
Pièces détachées et réparabilité	Adaptateur de montage en option (réf. E12153, E12154, E12163) ; appareil non réparable
Informations générales	Notice d'utilisation disponible gratuitement au format PDF ; questions des utilisateurs possible sur notice-facile.com

FOIRE AUX QUESTIONS - KQ6005 IFM

Comment effectuer le réglage vide du détecteur KQ6005 ?

Videz la cuve jusqu'à ce que le niveau soit au moins 20 mm en dessous du détecteur. Pour une sortie NO (fermeture en cuve pleine), appuyez sur [OUT OFF] pendant 2 à 6 secondes. Pour NF, appuyez sur [OUT ON] pendant 2 à 6 secondes. La LED clignote lentement puis confirme.

Comment effectuer le réglage plein ?

Le réglage plein est nécessaire pour les fluides aqueux. Avant, effectuez le réglage vide. Remplissez la cuve jusqu'à couvrir la face active. Pour NO, appuyez sur [OUT ON] pendant au moins 6 secondes ; pour NF, appuyez sur [OUT OFF] pendant au moins 6 secondes. La LED clignote d'abord lentement, puis rapidement.

Que faire si la cuve ne peut pas être vidée pour le réglage vide ?

Vous pouvez simuler l'état vide en ajustant le détecteur en position démontée ou plus haute. Effectuez ensuite un réglage vide modifié lors de la prochaine vidange pour optimiser le fonctionnement.

Comment verrouiller le détecteur pour éviter des modifications accidentelles ?

Appuyez simultanément sur [OUT ON] et [OUT OFF] pendant 10 secondes. L'état de la LED change brièvement (s'allume ou s'éteint). Pour déverrouiller, répétez l'opération.

Quel est le raccordement électrique typique ?

Mettez l'installation hors tension avant tout raccordement. Les schémas de branchement selon la version (commutation positive ou négative) sont fournis dans la notice. Les versions avec auto-détection détectent automatiquement le type de sortie.

Le détecteur peut-il détecter à travers une paroi ?

Oui, en mode détecteur de niveau, il détecte les fluides à travers les parois non métalliques des cuves. En mode proximité, il peut détecter à travers une plaque en plastique (non conductrice) de faible épaisseur.

Que signifie la LED jaune ?

LED jaune éteinte : sortie de commutation à l'état bloqué. LED jaune allumée : sortie de commutation à l'état passant. Cela est indépendant de la fonction programmée (NO/NF).

Comment utiliser l'interface IO-Link ?

L'appareil dispose d'une interface IO-Link nécessitant un maître IO-Link. Vous pouvez paramétrer le capteur à distance et accéder aux valeurs. Les IODD et outils de paramétrage sont disponibles sur le site IFM.

Quelles sont les distances minimales à respecter lors du montage ?

Pour le montage de plusieurs détecteurs du même type, respectez une distance minimale de 50 mm entre eux. Évitez la proximité immédiate d'objets métalliques dans la zone de dégagement.

Comment entretenir le détecteur ?

Aucun entretien spécifique n'est nécessaire. Assurez-vous que la face active et l'espace libre sont exempts de dépôts et de corps étrangers. L'appareil ne peut pas être réparé ; en cas de défaut, remplacez-le.

MODE D'EMPLOI KQ6005 IFM

Notice d'utilisation

Détecteurs capacitifs

efector150

KQ6

FR

Sommaire

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

3.1 Exemples d'applications 4

4 Montage 5

4.1 Utilisation comme détecteur de niveau 5

4.1.1 Montage sur des cuves (planes) avec adaptateur de montage 5 4.1.2 Cotation trous adaptateur de montage 6 4.1.3 Montage sur des tuyaux de dérivation avec adaptateur de montage 6

4.2 Utilisation comme détecteur de proximité 7

4.2.1 Montage et remarques sur le montage 7 4.2.2 Distances minimales 8 4.2.3 Cotation trous détector 8

4.3 Remarques concernant la pose du câble de raccordement 8

5 Raccordement électrique 8

5.1 Schéma de branchement 9 5.2 Versions d'appareil avec auto-détection 9

6 Éléments de service et d'indication 10

7 Réglage 10

7.1 Réglage vide 10 7.2 Réglage plein 11 7.3 Réglage vide modifié 12 7.4 Verrouiller / déverrouiller 12 7.5 IO-Link 13

7.5.1 Informations générales 13 7.5.2 Informations spécifiques à l'appareil 13 7.5.3 Outils de paramétrage 13

8 Fonctionnement 13 9 Entretien, réparation et élimination 14 10 Termes 14

1 Remarque préliminaire

1.1 Symboles utilisés

• Les éléments de service sont représentés comme suit : Exemple : [OUT OFF] = bouton-poussoir "OUT OFF".
• Une demande d'opération est indiquée par "▶". Exemple : ▶ Monter l'appareil selon l'illustration.
• Un retour d'information correspondant à l'opération est indiqué par ">". Exemple : > LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

3 Fonctionnement et caractéristiques

• Détecteur capacitif qui peut être utilisé comme détecteur de niveau ou détecteur de proximité.
• Il détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.
• Réglage automatique sur le fluide à détecter par boutons de programmation.
• Dans les applications de niveau, le détecteur détecte le fluide à travers la paroi de la cuve (approprié seulement pour des cuves non métalliques).

3.1 Exemples d'applications

4 Montage

4.1 Utilisation comme détecteur de niveau

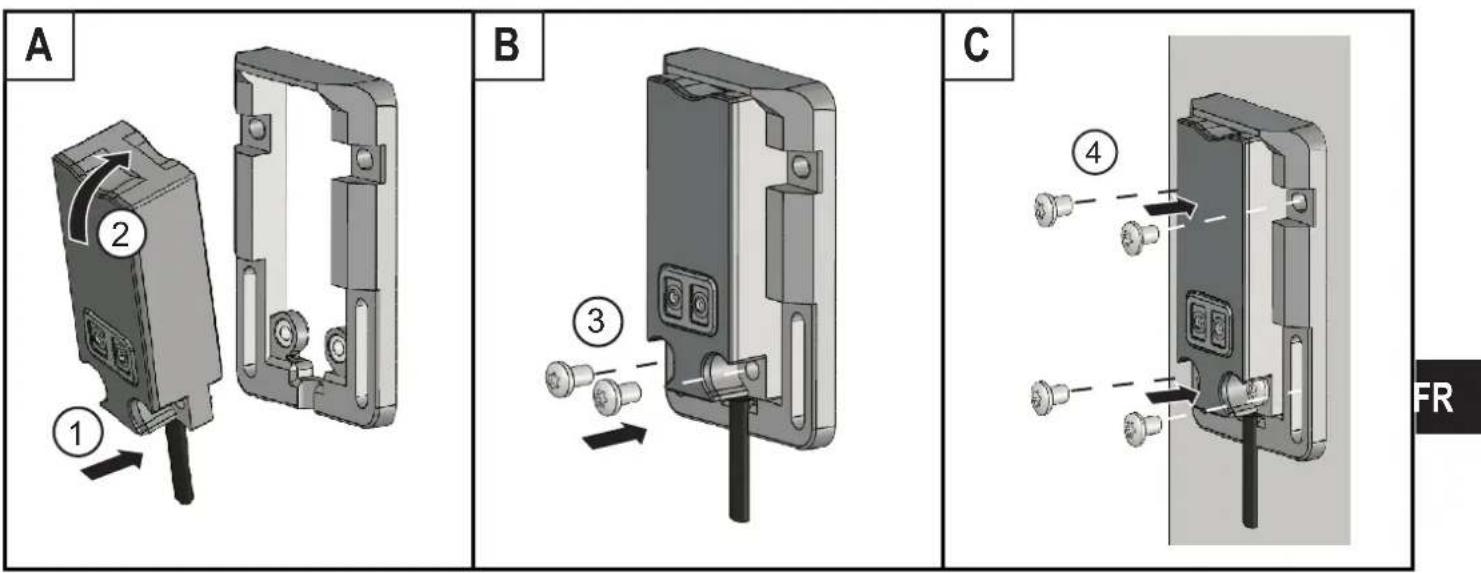

4.1.1 Montage sur des cuves (planes) avec adaptateur de montage

L'adaptateur de montage est à commander séparément (numéro de commande E12153, unité d'emballage 1 pièce, ou E12154, unité d'emballage 10 pièces).

Figure A

• Placer le détecteur par sa partie inférieure (1) dans l'adaptateur de montage. Les écrous de l'adaptateur de montage doivent être engagés dans les encoches inférieures du détecteur. D'abord, presser la partie inférieure du détecteur contre l'adaptateur.

Presser le détecteur complètement dans l'adaptateur de montage (2).

On entend le détecteur s'encliqueter.

Figure B

Fixer le détecteur sur l'adaptateur avec les vis de fixation (3).

Figure C

Fixer l'adaptateur de montage, avec le détecteur installé, sur la cuve à la hauteur souhaitée avec des vis de fixation appropriées (4).

Le détecteur peut être inséré dans l'adaptateur de montage E12153 dans les deux sens.

Ne pas positionner l'adaptateur de montage, avec le détecteur installé, à proximité immédiate des objets métalliques.

4.1.2 Cotation de l'adaptateur de montage

Ne pas positionner l'adaptateur de montage, avec le détecteur installé, à proximité immédiate des objets métalliques.

4.1.3 Montage sur des tuyaux de dérivation avec adaptateur de montage

L'adaptateur de montage est à commander séparément (numéro de commande E12163, unité d'emballage 1 pièce).

Fixer le détecteur sur le tuyau de dérivation à la hauteur souhaitée avec des colliers standard.

Passer les colliers à travers les trous de fixation de l'adaptateur de montage et serrer fermement.

4.2 Utilisation comme détecteur de proximité

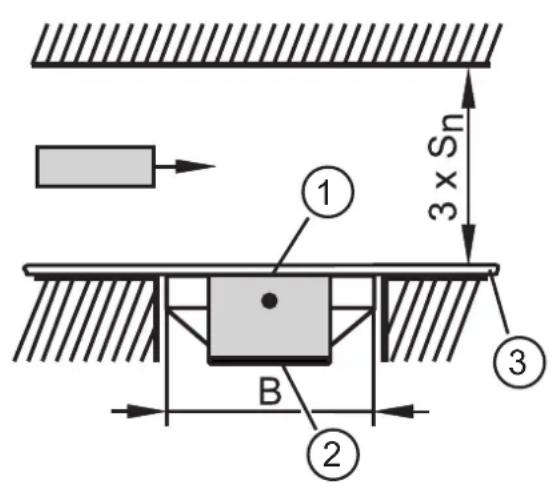

4.2.1 Montage et remarques sur le montage

sans adaptateur de montage avec adaptateur de montage

1: face active 2: boutons-poussoirs de programmation 3: plaque en plastique

S_n : portée nominale (voir fiche technique)

A: distance = 8 mm B: largeur de l'adaptateur

de montage = 36 mm

▸ Orienter la face active (1) vers l'objet. Veiller à ce que les boutons de programmation (2) restent accessibles. ▸ Respecter les distances minimales indiquées par rapport aux objets métalliques en face et à côté du détecteur (zone de dégagement). ▸ Des objets non métalliques (par ex. fixations en plastique) sont permis dans la zone de dégagement. Fixer le détecteur à l'endroit prévu pour le montage avec des vis de fixation appropriées. ▸ Si le détecteur est monté derrière une plaque en plastique (3), l'objet est détecté à travers la paroi. En fonction du matériel utilisé et de l'épaisseur de la paroi, les caractéristiques du détecteur peuvent changer légèrement. Ne pas utiliser des matières plastiques conductrices ! Si possible, utiliser des parois de faible épaisseur.

4.2.2 Distances minimales

Montage de plusieurs détecteurs du même type

S_n : portée nominale (voir fiche technique)

A : distance détecteur 50 mm

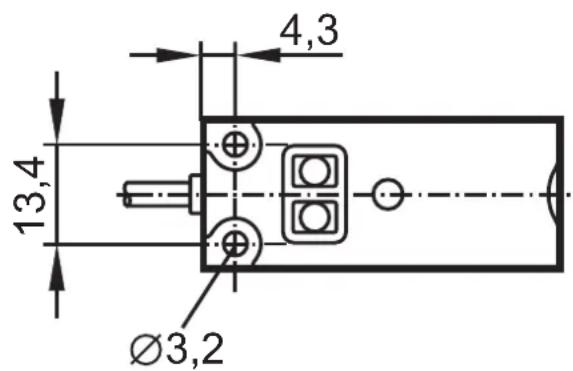

4.2.3 Cotation des trous du détecteur

4.3 Remarques concernant la pose du câble de raccordement

Poser le câble d'une manière rectiligne, si possible. Raccourcir le câble à la longueur souhaitée, si nécessaire.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▷ Mettre l'installation hors tension. Raccorder l'appareil.

5.1 Schéma de branchement

à commutation positive (type ...FPKG... ou ...FPOG...)

à commutation négative (type ...FNKG... ou ...FNOG...)

5.2 Versions d'appareil avec auto-détection

Lors de la mise sous tension, les types d'appareil avec auto-détection (types ...FAKG... ou ...FAOG...) détectent automatiquement si la sortie est connectée à L- (= commutation positive) ou à L+ (= commutation négative).

Pour valider une modification du raccordement de la charge, couper la tension.

La détection automatique de la charge est seulement assurée si une résistance est commutée en série à un contact mécanique fermé.

détection de la charge possible détection de la charge impossible

6 Éléments de service et d'indication

1: face active 2: boutons-poussoirs de programmation 3:LED

7 Réglage

7.1 Réglage vide

Par le réglage vide, l'appareil supprime l'environnement de montage. Le réglage vide réinitialise l'appareil, un réglage déjà effectué est effacé.

► Vider la cuve jusqu'à ce que le niveau soit au moins 20 mm en dessous du détecteur.	20 mm
Régler l'appareil en NO (sortie se ferme en cas de cuve pleine): ► Appuyer pendant au moins 2 s (max. 6 s) sur [OUT OFF]. > La LED clignote lentement pendant l'appui sur le bouton-poussoir. Avec relâchéé le bouton-poussoir, la LED s'éteint.	2-6s
Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine): ► Appuyer pendant au moins 2 s (max. 6 s) sur [OUT ON]. > La LED clignote lentement pendant l'appui sur le bouton-poussoir. Avec relâchéé le bouton-poussoir, la LED est allumée continuèlement.	2-6s

Maintenant l'appareil est opérationnel. Pour la détection des fluides représentant une constante diélectrique basse (par ex. les granulés plastiques ou les huiles), aucun autre réglage n'est nécessaire.

7.2 Réglage plein

Nécessaire pour les fluides aqueux. La sensibilité de l'appareil est optimisée. Le réglage plein peut être répété à tout moment, un réglage vide déjà effectué est maintenu.

Avant le réglage plein, il est nécessaire d'effectuer le réglage vide ( → 7.1 Réglage vide)! S'il n'est pas possible de vider la cuve, on peut effectuer un réglage vide en simulant l'état vide (par ex. ajustement en état démonté, ajustement à une position plus haute). Pour un fonctionnement optimal, il est nécessaire d'effectuer le "réglage vide modifié" lors de la prochaine vidange de la cuve ( → 7.3 Réglage vide modifié).

► Renplir la cuve jusqu'à ce que la face active de l'appareil soit couverte. ► En fonction NO la LED s'allume, en fonction NF elle s'éteint.
Régler l'appareil en NO (sortie se ferme en cas de cuve pleine): ► Appuyer sur [OUT ON] pendant au moins 6 s. ► D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Avec avoir reliché le bouton-poussoir, la LED est allumée continuèlement.	>6s
Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine): ► Appuyer sur [OUT OFF] pendant au moins 6 s. ► D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Avec avoir reliché le bouton-poussoir, la LED s'éteint.	>6s

7.3 Réglage vide modifié

Recommandé en cas de présence de dépôts dans la cuve. Presque tous les dépôts sont supprimés. Recommandé aussi au cas où il n'est pas possible d'effectuer un réglage vide correct (par ex. lors de la mise en service du détecteur sur une cuve pleine ; détails : → 7.2 Réglage plein).

Le réglage vide modifié peut être répété à tout moment, un réglage plein déjà effectué est maintenu.

► Vider la cuve jusqu'à ce que le niveau soit descendu en dessous de la face active de l'appareil. > En NO la LED s'éteint, en NF la LED s'allume.
Régler l'appareil en NO (sortie se ferme en cas de cuve pleine): ► Appuyer sur [OUT OFF] pendant au moins 6 s. > D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Avec avoir reliâché le bouton-poussoir, la LED s'éteint.	>6s
Régler l'appareil en NF (sortie s'ouvre en cas de cuve pleine): ► Appuyer sur [OUT ON] pendant au moins 6 s. > D'abord, la LED clignote lentement pendant l'appui, après 6 s elle clignote plus vite. Avec avoir reliâché le bouton-poussoir, la LED est allumée continuelle.	>6s

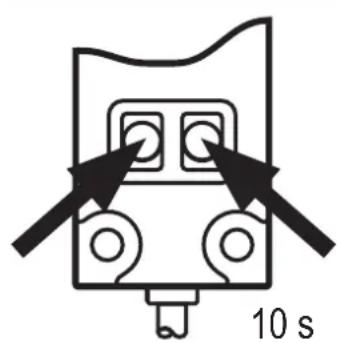

7.4 Verrouiller / déverrouiller

L'appareil peut être verrouillé électroniquement contre toute manipulation non intentionnelle.

Pour verrouiller, appuyer simultanément sur [OUT ON] et [OUT OFF] pendant 10 s.

Validation : l'état de la LED (jaune) change brièvement (la LED allumée s'éteint brièvement ou la LED non allumée s'allume brièvement).

Pour déverrouiller, répéter l'opération.

Si l'appareil ne répond pas, il est peut-être verrouillé.

7.5 IO-Link

7.5.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite un module avec capacité IO-Link (maître IO-Link).

L'interface IO-Link permet l'accès direct aux paramètres et valeurs du capteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouvez plus d'informations concernant IO-Link sur www.ifm.com/fr/o-link.

7.5.2 Informations spécifiques à l'appareil

Vous trouverez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sur www.ifm.com/fr/io-link

7.5.3 Outils de paramétrage

Vous trouvez toutes les informations nécessaires concernant le matériel et logiciel IO-Link (par ex. LINERECORDER SENSOR ifm ZGS210) sur www.ifm.com/fr/io-link.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED (indépendant de la fonction de sortie programmée) :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

9 Entretien, réparation et élimination

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers.

Lors du remplacement d'un détecteur, s'assurer que le montage est effectué de la même manière et que le nouveau détecteur a les mêmes réglages.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

10 Termes

Zone active / face active Zone (espace libre) au-dessus de la face active dans laquelle le détector réagit lorsqu'on lui présente un matériel approupié (métal,...).

Fonction de sortie Normalement ouvert (NO):objet dans la zone active - sortie commutée. Normalement fermé (NF):objet dans la zone active - sortie bloquée. Programmable:choix libre entre fonction NF ou NO. Commutation positive:signal de sortie positif(raccordement à L-) Commutation négative:signal de sortie négatif(raccordement à L+)

Retard à la disponibilité Temps nécessaire au détector pour être disponible après la mise sous tension (de l'ordre de quelques milliseconds).

Hystérésis Différence entre point d'enclenchement et de déclenchement.

Courant résiduel Courant assurant l'alimentation interne d'appareils à 2 fps; il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

Consommation Courant assurant l'alimentation interne d'appareils à 3 fps DC.

Dérive du point de commutation Déplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection courts-circuits Les gamas de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non destruction de l'appareil en cas de court-circuit.

Tension d'alimentation Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée! Il faut prendre en compte l'ondulation résiduelle!

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
