Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KI5052
Usage prévu	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Montage	Encastré ou non encastré
Raccordement	2 fils ou 3 fils, AC/DC, PNP/NPN
Tension d'alimentation	DC 10-30 V
Portée (Sn)	Ajustable par potentiomètre
Fonction de sortie	Normalement ouvert (NO) ou normalement fermé (NF), réglable par shunt
Affichage LED	LED jaune indiquant l'état de la sortie
Protection électrique	Fusible miniature recommandé
Entretien	Aucun entretien nécessaire ; nettoyer la face active
Réparabilité	Non réparable
Sécurité	Montage et raccordement par un électricien qualifié
Informations complémentaires	Notice complète disponible sur www.ifm.com

FOIRE AUX QUESTIONS - KI5052 IFM

Comment régler la portée du capteur ?

Utilisez un tournevis pour tourner le potentiomètre. Tournez dans le sens horaire (+) pour augmenter la portée, antihoraire (-) pour la réduire.

Que signifie la LED jaune ?

La LED jaune indique l'état de la sortie de commutation : éteinte = sortie bloquée, allumée = sortie passante.

Comment câbler le détecteur en technologie 2 fils ?

Pour le raccordement 2 fils, connectez un fil à la borne positive et l'autre à la charge. Un fusible miniature doit être installé en série pour les appareils AC. Consultez la figure 5 de la notice.

Quelle est la distance minimale pour le montage encastré ?

La distance minimale dépend de la portée Sn et du diamètre. Pour le montage encastré, la distance entre le capteur et les matériaux environnants doit respecter les distances indiquées dans les figures 1 à 4 de la notice.

Puis-je utiliser ce capteur pour détecter l'eau ?

Oui, il détecte les fluides aqueux comme l'eau. Il est conçu pour détecter sans contact tous les matériaux ayant une constante diélectrique suffisante.

L'appareil est-il réparable ?

Non, l'appareil ne peut pas être réparé. En cas de dysfonctionnement, il doit être remplacé. Assurez-vous de l'éliminer écologiquement selon les règlements nationaux.

Comment configurer la fonction de sortie (NO/NF) ?

Sur les modèles avec connecteur, ouvrez le connecteur et déplacez le shunt : position 1 = normalement ouvert (NO), position 2 = normalement fermé (NF). Sur les modèles KIE/KGE, ouvrez le shunt pour NF, fermé pour NO.

Quelles sont les consignes de sécurité à respecter ?

Lisez la notice avant utilisation. Le montage et le raccordement électrique doivent être effectués par un électricien qualifié. Mettez l'installation hors tension avant le câblage. Utilisez un fusible miniature conformément à la fiche technique.

Comment nettoyer le détecteur ?

Nettoyez régulièrement la face active et l'espace libre autour pour enlever les dépôts métalliques ou corps étrangers. Utilisez un chiffon doux et sec. Aucun produit chimique agressif n'est requis.

Où trouver la notice complète ?

La notice d'utilisation complète est disponible sur le site www.ifm.com ou via le code QR sur l'emballage. Vous pouvez également la télécharger gratuitement sur notice-facile.com.

MODE D'EMPLOI KI5052 IFM

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Montage 6

4.1 Distance minimale en cas de montage encastre 6
4.2 Distance minimale en cas de montage non encastre 6
4.3 Distance minimale pour le montage de plusieurs apparéils 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement electrique 8

5.1 Systèmes de raccordement 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Reglage de la fonction de sortie du type KGE 8
5.3 Reglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages. 10

6.1 Portee 10
6.2 Reglage de la fonction de sortie par shunt - type KI avec connecteur 10
6.3 Reglage de la fonction de sortie par shunt - type KIE / KGE. 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électric, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des apparèls non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Fig. 1: Distance minimale en cas de montage encastré

Sn: portée

4.2 Distance minimale en cas de montage non encastré

d: diamètre
Sn:portee

Fig. 2: Distance minimale en cas de montage non encastré

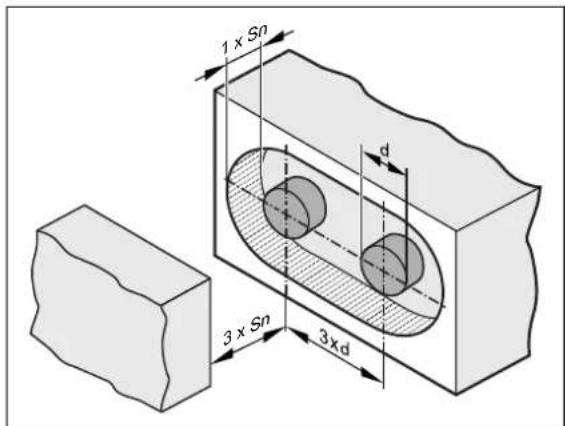

4.3 Distance minimale pour le montage de plusieurs apparéils

Fig. 3: Distance minimale pour le montage de plusieurs apparèils

d : diamètre
Sn:portee

4.4 Distance minimale pour le montage du type KD

Sn: portée
Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent etre déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / I'etiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommendation : ÀpRES un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

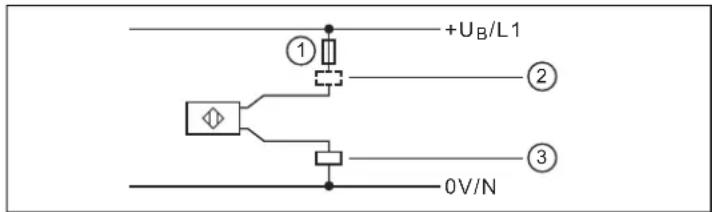

5.1.1 Technologie 2 fils

Fig. 5: Technologie 2 fils

1: fusible miniature (pour des appareils AC)
2: commutation négative
3: commutation positive

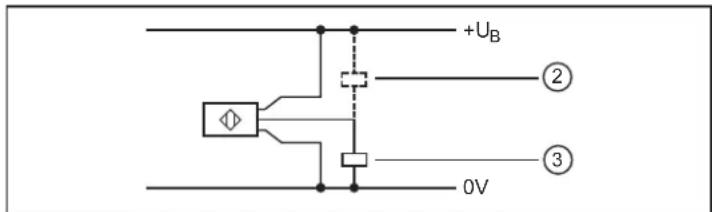

5.1.2 Technologie 3 fils

Fig. 6: Technologie 3 fils

2: commutation négative
3: commutation positive

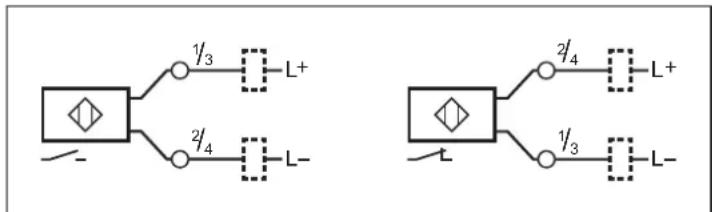

5.2 Réglage de la fonction de sortie du type KGE

Fig. 7: Boite de raccordement DC PNP/NPN

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

Fig. 8: Boite de raccordement AC/DC PNP/NPN

Fig. 9: Boite de raccordement DC PNP/NPN

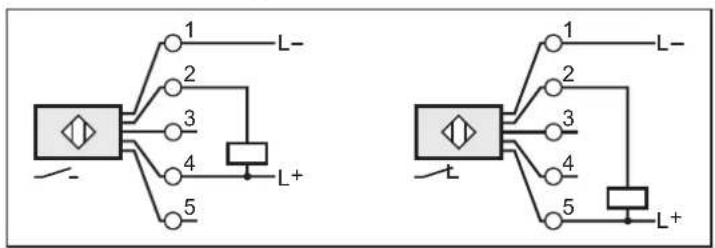

5.3.2 Technologie 3 fils

Fig. 10: Bofle de raccordement DC NPN

Fig. 11: Boite de raccordement DC PNP

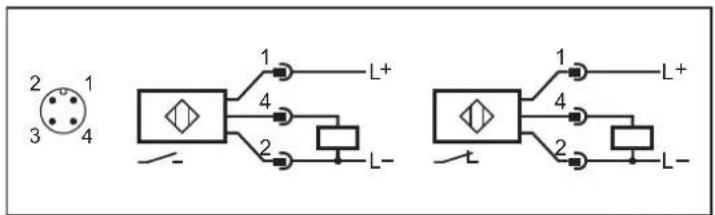

Fig. 12: Connecteur DC PNP

6 Réglages

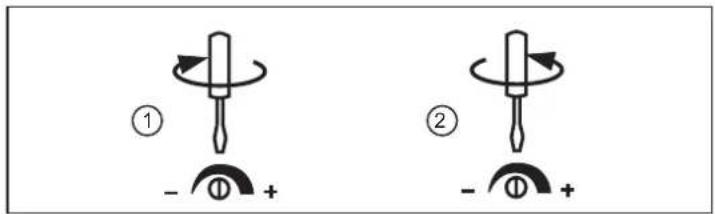

6.1 Portée

Régler la portée via le potentiemetre en utilisant un tournevis.

1:augmenter la portee
2: réduire la portée

6.2 Réglage de la fonction de sortie par shunt - type KI avec connecteur

1:normalement ouvert (a la livraison)
2:normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

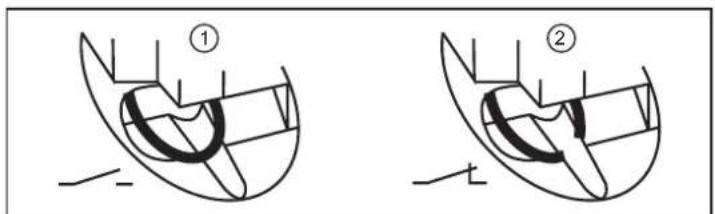

6.3 Réglage de la fonction de sortie par shunt - type KIE / KGE

Fig. 14: Réglage de la fonction de sortie par shunt

1:normalement ouvert (shunt fermé, à la livraison)
2:normalement fermé (shunt ouvert)

Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.
Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'etat bloqué

LED jaune allumée : sortie de commutation à l'etat passant

8 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre évientuel de toute présence de dépôts metalliques ou de corps étrangers.

L'appareil ne peut pas etre réparé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
