KD5022 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KD5022
Principe de détection	Capacitif, détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, eau et fluides aqueux
Portée réglable	Oui, par potentiomètre à l'aide d'un tournevis
Fonction de sortie configurable	Normalement ouvert (NO) ou normalement fermé (NF) par shunt (selon type KI, KIE, KGE)
Indicateur d'état	LED jaune : allumée = sortie passante, éteinte = sortie bloquée
Montage	Encastré ou non encastré ; respecter les distances minimales (3 x Sn pour montage encastré, 1 x Sn et 3 x d pour non encastré)
Raccordement électrique	Technologie 2 fils ou 3 fils, AC ou DC selon modèle ; fusible miniature recommandé
Alimentation	Tension continue ou alternative selon les spécifications de la fiche technique
Entretien	Aucun entretien nécessaire ; nettoyer la face active des dépôts métalliques ou corps étrangers
Réparabilité	Non réparable ; élimination écologique selon les règlements nationaux
Sécurité	Montage et raccordement par personnel qualifié ; mise hors tension avant intervention ; respecter les consignes
Usage prévu	Détection sans contact de matériaux divers dans des applications industrielles
Compatibilité des fluides	Utiliser uniquement avec des fluides admissibles

FOIRE AUX QUESTIONS - KD5022 IFM

Comment régler la portée du détecteur KD5022 ?

Utilisez un tournevis pour tourner le potentiomètre. Tourner dans le sens horaire (1) augmente la portée, antihoraire (2) la réduit. Ajustez selon votre application.

Comment configurer la fonction de sortie (NO/NF) ?

Selon le type, utilisez un shunt. Pour le type KI avec connecteur, positionnez le shunt sur "1" pour NO (livraison) ou "2" pour NF. Pour les types KIE/KGE, le shunt fermé donne NO, ouvert donne NF. Utilisez un outil approprié pour retirer le shunt.

Quelle est la distance minimale pour le montage encastré ?

La distance minimale entre l'appareil et une surface métallique adjacente est de 3 fois la portée (3 x Sn). Voir figure 1 du manuel.

Peut-on monter plusieurs détecteurs côte à côte ?

Oui, mais respectez une distance minimale de 3 x Sn entre les appareils et de 3 x d (diamètre) par rapport aux surfaces latérales. Voir figure 3.

Comment raccorder électriquement le KD5022 ?

Assurez-vous que l'installation est hors tension. Raccordez selon la fiche technique : technologie 2 fils (bornes +U_B/L1, 0V/N, sortie) ou 3 fils (L+, L-, sortie). Installez un fusible miniature si nécessaire.

Que signifie la LED jaune ?

LED jaune allumée indique que la sortie de commutation est passante (objet détecté). LED éteinte signifie sortie bloquée.

Que faire si le détecteur ne commute pas ?

Vérifiez l'alimentation, le câblage, la distance de montage (trop éloigné ou encastré incorrect), la portée réglée, et la propreté de la face active.

Quels types de matériaux le détecteur peut-il détecter ?

Il détecte les métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et tous les fluides aqueux.

Le détecteur nécessite-t-il un entretien ?

Non, il ne nécessite aucun entretien. Cependant, gardez la face active exempte de dépôts métalliques ou de corps étrangers pour un fonctionnement correct.

Le détecteur peut-il être réparé en cas de panne ?

Non, l'appareil n'est pas réparable. En fin de vie, éliminez-le conformément aux réglementations nationales sur les déchets électroniques.

MODE D'EMPLOI KD5022 IFM

Notice d'utilisation

Détecteur capacitif

KB / KD /

KI

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Montage 6

4.1 Distance minimale en cas de montage encastré 6
4.2 Distance minimale en cas de montage non encastré 6
4.3 Distance minimale pour le montage de plusieurs appareils.... 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement électrique 8

5.1 Systèmes de raccordement.... 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Réglage de la fonction de sortie du type KGE.... 8

5.3 Réglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages.... 10

6.1 Portée 10
6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur ..... 10
6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE.... 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Sn : portée

Fig. 1: Distance minimale en cas de montage encastré

4.2 Distance minimale en cas de montage non encastré

d : diamètre
Sn : portée

Fig. 2: Distance minimale en cas de montage non encastré

4.3 Distance minimale pour le montage de plusieurs appareils

d : diamètre
Sn : portée

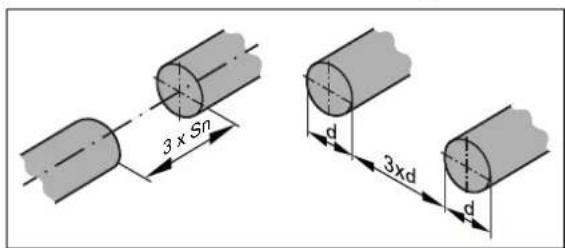

Fig. 3: Distance minimale pour le montage de plusieurs appareils

4.4 Distance minimale pour le montage du type KD

Sn : portée

Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent être déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : Après un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

5.1.1 Technologie 2 fils

1 : fusible miniature (pour des appareils AC)
2 : commutation négative
3 : commutation positive

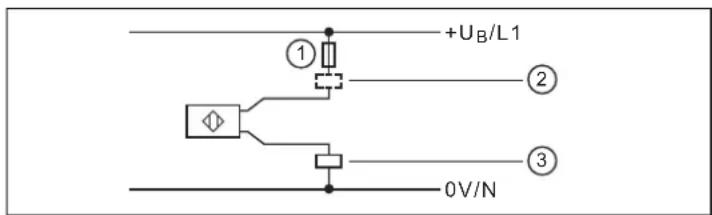

Fig. 5: Technologie 2 fils

5.1.2 Technologie 3 fils

2 : commutation négative
3:commutation positive

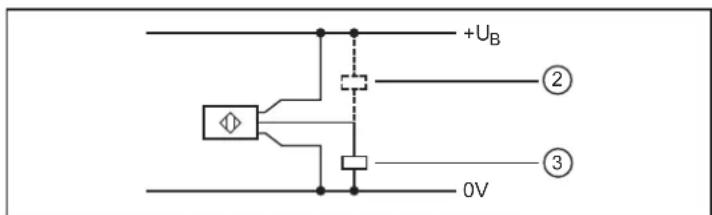

Fig. 6: Technologie 3 fils

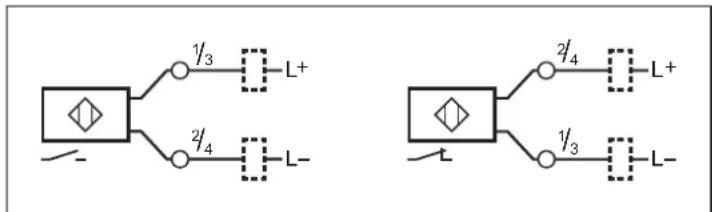

5.2 Réglage de la fonction de sortie du type KGE

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

Fig. 8: Boîte de raccordement AC/DC PNP/NPN

Fig. 9: Boîte de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

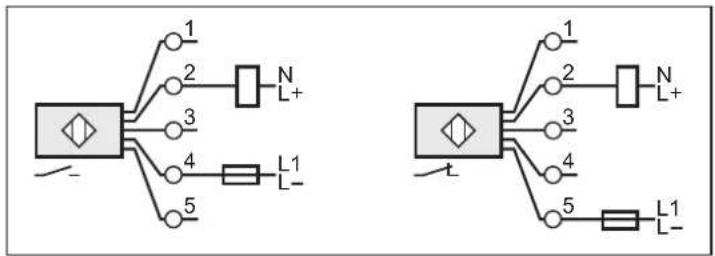

Fig. 10: Boîte de raccordement DC NPN

Fig. 11: Boîte de raccordement DC PNP

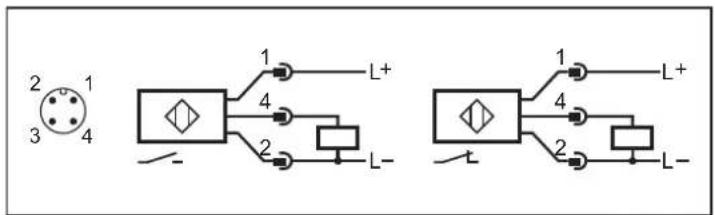

Fig. 12: Connecteur DC PNP

6 Réglages

6.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

1 : augmenter la portée

2 : réduire la portée

6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur

1 : normalement ouvert (à la livraison)

2 : normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE

1 : normalement ouvert (shunt fermé, à la livraison)

2 : normalement fermé (shunt ouvert)

Fig. 14: Réglage de la fonction de sortie par shunt

▶ Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.
▶ Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
