Type de produit	Hotte aspirante
Marque	Soler & Palau
Modèle	VA900
Largeur	90 cm
Profondeur	50 cm
Hauteur	Variable avec cheminée télescopique
Poids	Environ 12 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance maximale	200 W (hors éclairage)
Type de commande	Électronique à touches
Nombre de vitesses	4 (lente, moyenne, rapide, turbo)
Fonction turbo temporisée	Oui (15 minutes, puis passage en vitesse 3)
Arrêt temporisé	Oui (10 minutes)
Mode renouvellement d'air	Oui (cycle 10 min ON / 50 min OFF)
Filtres à graisses	Métalliques, lavables (tous les 2 mois minimum)
Filtres à charbon actif	Non lavables, à remplacer tous les 4 mois (optionnels)
Éclairage	Lampe halogène G4 12V max 20W
Diamètre de sortie	150 mm (réductible à 120 mm)
Double isolation électrique	Oui (pas de mise à la terre nécessaire)
Distance minimale au-dessus de la cuisson	650 mm
Installation	Murale, avec cheminée télescopique décorative
Mode d'utilisation	Extraction ou recyclage
Pièces détachées	Filtres, lampes, cheminée (disponibles chez le distributeur)
Indice de réparabilité	Élevé (pièces standard, accès facile)

FOIRE AUX QUESTIONS - VA900 Soler & Palau

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 650 mm pour une installation sécurisée.

Comment nettoyer les filtres à graisses ?

Les filtres métalliques se lavent à la main avec de l'eau et un détergent neutre ou au lave-vaisselle. Il est recommandé de les nettoyer tous les deux mois.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé tous les quatre mois au maximum. Sa durée de vie dépend de l'utilisation.

Comment remplacer une lampe de la hotte ?

Déclipsez délicatement le disque de verre avec un tournevis, retirez la lampe et remplacez-la par une lampe de même type : G4, 12V, 20W max. Attention, les lampes peuvent être chaudes après utilisation.

La hotte peut-elle fonctionner sans évacuation extérieure ?

Oui, en mode recyclage. Il faut alors installer deux filtres à charbon actif (non fournis) en option. L'air est filtré et renvoyé dans la pièce.

Que signifie le mode TURBO ?

Le mode TURBO est une vitesse temporisée qui dure 15 minutes. Après ce délai, la hotte repasse automatiquement en vitesse 3. Il s'active en appuyant sur la touche + jusqu'à la vitesse 4.

Comment utiliser l'arrêt temporisé ?

Appuyez sur la touche de temporisation pour programmer l'arrêt de la hotte après 10 minutes à la vitesse en cours.

Quel est le mode de renouvellement d'air et comment l'activer ?

Lorsque la hotte est arrêtée, appuyez 2 secondes sur la touche dédiée. La hotte fonctionne 10 minutes en vitesse 1 (lente), puis s'arrête 50 minutes, et ce cycle se répète jusqu'à ce que vous l'arrêtiez.

La hotte a-t-elle besoin d'une mise à la terre ?

Non, la hotte possède une double isolation électrique. Elle ne nécessite pas de mise à la terre. Le branchement se fait avec les fils marron (phase) et bleu (neutre).

Quels sont les diamètres de conduit d'évacuation possibles ?

La hotte est prévue pour un conduit de diamètre 150 mm. Un réducteur 150-120 mm peut être utilisé si nécessaire.

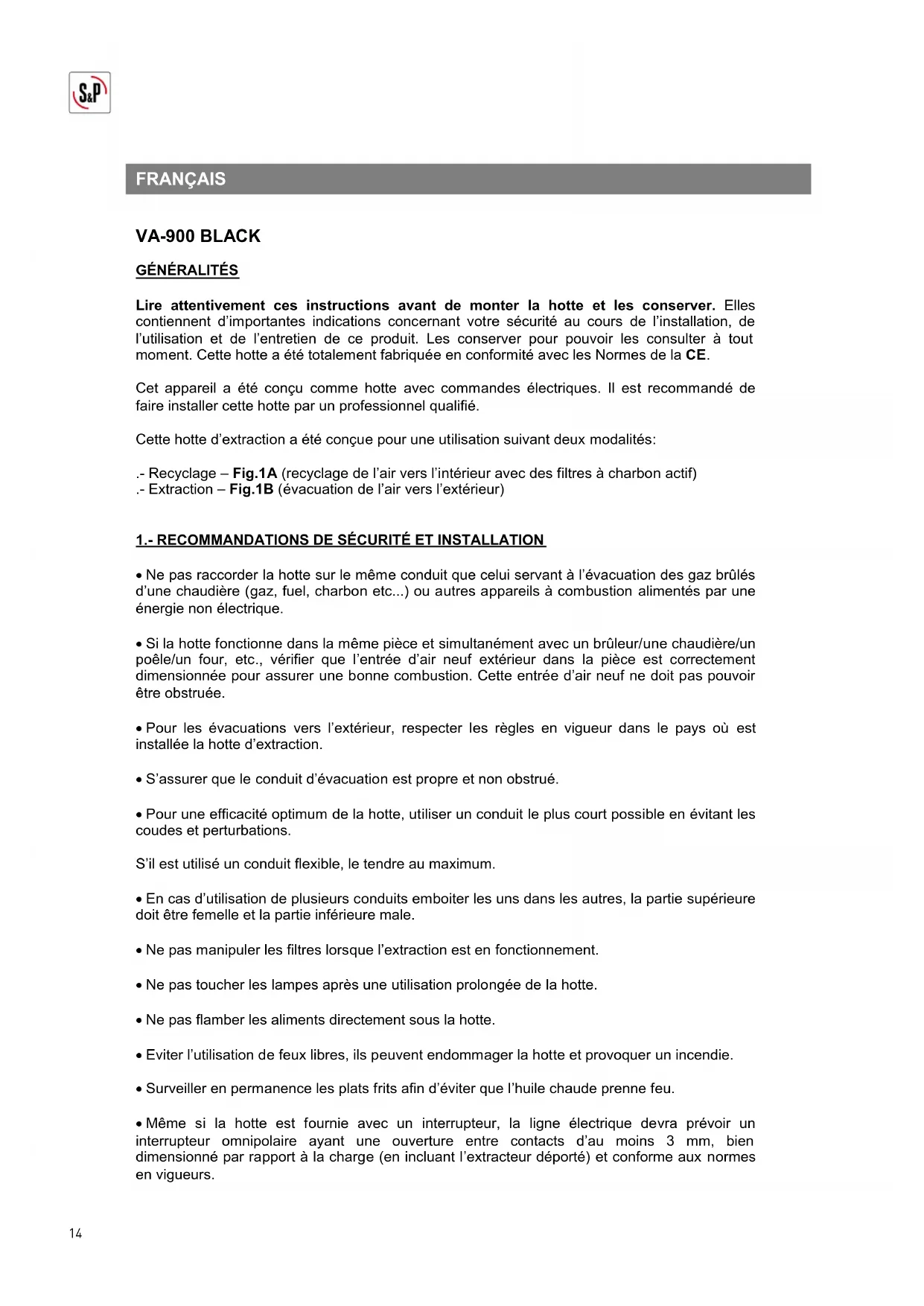

MODE D'EMPLOI VA900 Soler & Palau

Lire attentivement ces instructions avant de monter la hotte et les conserver. Elles contiennent d'importantes indications concernant votre sécurité au cours de l'installation, de l'utilisation et de l'entretien de ce produit. Les conserver pour pouvoir les consulter à tout moment. Cette hotte a été totalement fabriquée en conformité avec les Normes de la CE.

Cet apparéil a été concu comme hotte avec commandes électriques. Il est recommendé de faire installer cette hotte par un professionnel qualifié.

Cette hotte d'extraction a ete conque pour une utilisation suivant deux modalités:

• Recyclage - Fig.1A (recyclage de l'air vers l'intérieur avec des filtres à charbon actif)
• Extraction - Fig.1B (evacuation de l'air vers l'extérieur)

1.- RECOMMANDATIONS DE SECURITÉ ET INSTALLATION

• Ne pas raccorder la hotter sur le même conduit que celui servant à l'évacuation des gaz brûlés d'une chaudière (gaz, fuel, charbon etc...) ou autres apparèils à combustion alimentés par une énergie non électric.
• Si la hotte fonctionne dans la même piece et simultanement avec un brûleur/une chaudière/un poèle/un four, etc., vérifier que l'entrée d'air neuf extérieur dans la piece est correctement dimensionnée pour assurer une bonne combustion. Cette entrée d'air neuf ne doit pas pouvoir être obstruée.
• Pour les evacuations vers l'extérieur, respecter les règles en vigueur dans le pays où est installée la hotte d'extraction.
  S'assurer que le conduit d'évacuation est propre et non obstrué.
• Pour une efficacité optimum de la hotte, utiliser un conduit le plus court possible en évitant les coudes et perturbations.

S'il est utilisé un conduit flexible, le tendre au maximum.

• En cas d'utilisation de plusieurs conduits emboiter les uns dans les autres, la partie supérieure doit être fémelle et la partie inférieure male.
• Ne pas manipuler les filtres lorsque l'extraction est en fonctionnement.
• Ne pas toucher les lampes après une utilisation prolongée de la hotte.
• Ne pas flamber les alimentés directement sous la hotte.
• Eviter l'utilisation de deux libres, ils peuvent endommager la hotte et provoquer un incendie.
• Surveiller en permanence les plats frits afin d'éviter que l'huile chaude prenne feu.

• Meme si la hotte est fournie avec un interrupteur, la ligne électrique devra prévoir un interrupteur omnipolaire ayant une ouverture entre contacts d'au moins 3 mm, bien dimensionné par rapport à la charge (en incluant l'extracteur déported) et conforme aux normes en vigueur.

• Ce produit ne doit pas etre utilise par des personnes (enfants compris) souffrant d'un handicap physique, sensoriel ou mental, ou ne disposant pas de l'experience ou des connaissances adeques, si elles ne sont pas supervises par une personne responsable de leur sécurité ou si cette personne ne leur a pas donné les instructions adeques. Les enfants doivent etre surveillés pour s'assurer quils ne jouent pas avec le produit.

• Les enfants doivent être surveillés pour être surs qu'ils ne jouent pas avec le produit.
• Avant toute opération de maintenance ou d'entretien, toujours débrancher l'alimentation électrique de la hotte.
• Ne jamais monter de lampe d'une puissance supérieure à celle indiquée. Toujours utiliser le même type de lampe que celles installées d'origine. Fig 9-1 ou Fig 9-2 (selon le modele acquis).
• Si les opérations de nettoyage ne sont pas réalisées dans le respect des instructions de « UTILISATION ET ENTRETIEN », il existe un risque d'incendie.

LE FABRICANT NE SERA PAS RESPONSABLE DES DOMMAGES SURVENUS À DES PERSONNES ET/OU DES OBJECTS DUS AU NON RESPECT DE CES AVERTISSEMENTS.

2. INSTALLATION

L'installation et le raccordement électrique doivent être effectuels par une personne qualifiée.

2.1.- Raccordement électrique

La hotte est a double isolation electrique, et n'a donc pas besoin de mise a la terre.

• Vérifier que la tension et la fréquence du réseau coïncident avec les données de la plaque signalétique.
• Le branchement électrique doit être effectué de la façon suivante:

Marron = L (Ligne)

Bleu = N (Neutre)

• Meme si l'appareil est équipé d'un interrupteur, lors de l'installation prévoir d'installer l'appareil de sorte que la prise de raccordement au réseau reste accessible (Fig.2).
• En cas de branchement direct au réseau électrique, l'installeur dispose d'une fiche de connexion dans le boîtier de raccordement.

• La hotter doit être fixée centrefee par rapport au plan de cuisson et à une distance supérieure à 650 mm, des plaques de cuisson.
• S'assurer que les vis et les chevilles sont adaptées pour le type de mur sur lequel la hotte est fixée.
• Avant d'effectuer le montage, retirer le/les filtré(s). (Fig.4).
• Percer les 6 troughs A-B-C, de Φ 6 mm, en respectant les dimensions indiquées (Fig.3).

• Insérer les vis (Fig.3-A) sans les serrer et suspendre la hotte. Puis, fixer le corps de la hotter au mur avec les deux vis interieures (Fig.3-C).

• Fixer le support de la cheminée téléscopique décorative (Fig.5-1). S'assurer que toutes les vis sont bien serrées.

Modalité extraction :

• Raccorder la bride deSouflage (Fig.5-2-A) à l'orifice de sortie vers l'extérieur avec un conduit de diamètre 150 mm. Utiliser de la bande adhesive pour réaliser les raccordements et éviter les fuites d'air.
• Si l'installation est réalisée avec un conduit de Ø120mm il est possible d'utiliser une réduction 150-120mm.
• Au moment du raccordement de la hotte au conduit d'extraction s'assurer que le clapet antiretour s'ouvre et se ferme correctement.

Modalité recyclage:

• Si l'installation ne dispose pas d'une évacuation vers l'extérieur, prévoir deux filtres circulaires à charbon actif, disponibles comme accesseoir et non fournis avec la hotte. Pour les monter, voir (Fig.6).
• Fixer au mur la dérivation en plastique, juste en dessous du support de la cheminée t'électoscopique (Fig.7). Les deux tétons de positionnement sur le support permettent le montage correct de la dérivation en plastique.
• Il est possible de recouper la dérivation en plastique pour qu'elle s'adapte bien à l'intérieur de la partie supérieure de la cheminée téléscopique et que les sorties d'air soient correctement positionnées par rapport aux grilles de rejet. (Fig.8).
• Raccorder, à l'aide d'un conduit de diamètre 150 mm, la bride et la dérivation en plastique. Utiliser de la bande adhéasive pour réaliser les raccordements et éviter les fuites d'air. (Fig.9).

2.3.- Montage de la cheminée téléscopique

• Fixer la partie inférieure de la cheminée téléscopique sur la hotte d'extraction avec les deux vis situées à l'intérieur de la cheminée. (Fig.5-2-B).
• Étirer la partie supérieure de la cheminée téléscopique jusqu'àu support supérieur et la fixer avec les deux vis fournis. (Fig.5-1-A).

3.- MODES DE FONCTIONNEMENT (Fig. 10)

Mode extraction

Avec les touches OFF + seLECTIONner jusqu'à 4 vitesses de fonctionnement. Sur l'écran s'affiche la vitesse selectionnée.

Vitesse 1	LENTE
Vitesse 2	MOYENNE
Vitesse 3	RAPIDE
Vitesse 4	TURBO (temporisée)

En appuyant pendant 2 secondes sur la touche la hote s'arrête.

Mode TURBO

La hotte dispose d'un mode de fonctionnement TURBO temporisé, très utile quand il est nécessaire d'avoir un début d'extraction de pointe.

Ce mode se selectionne avec la touche +, jusqu'à ce que s'affiche la vitesse 4.

Après 15 minutes en mode TURBO la hotte passée automatiquement en vitesse 3.

Mode temporisé éteint

Avec la touche il est possible de programmer la hotte pour que la vitesse selectionnee au moment de son utilisation se maintienne en fonctionnement durant 10 minutes. Une fois ecoulé ce temps la hotte s'arrête automatiquement.

Mode renovation d'air

Quand la hotte est arrêtée et en appuyant 2 secondes sur la touche il est possible de seLECTIONner ce mode de fonctionnement.

Sur l'écran apparait La hotte se met en marche à la vitesse 1 (LENTE) durant 10 minutes. Par la suite elle reste arrêtée durant 50 minutes et un C s'affiche à l'écran.

Ce cycle (10 minutes ON / 50 minutes OFF) continue jusqu'à ce que l'utilisateur decide de l'arrêter.

Pour sortir de ce mode de fonctionnement appuyer sur la touche

4.-ENTRETIEN

IMPORTANT! Avant toute opération de maintenance ou d'entretien, toujours débrancher la hotter.

• Le bon fonctionnement de la hotte dépend de la régularité avec laquelle s'effectue l'entretien, sur tout des filtres àGRAISSES et du filtré àcharbon actif.
• Les filtres métalliques seront à retenir les particules deGRAISSÉ en suspension dans l'air, pouvant, au bout d'un certain temps et en fonction de l'utilisation qui est faite de la hotte, les colmater. Pour éviter le risque éventuel d'incendies, nettoyer les filtres au moins tous les deux mois, en suivant les instructions ci-après:
  -- Retirer les filtres (Fig.4) et les laver avec une solution d'eau et de détergent liquide neutr, en laissant ramollir l'encrassement.
• Rincer en abondance à l'eau tiède et laisser sécher.
• Les filtres peuvent également être lavés au lave-vaisse.
• ÀpRES plusieurs lavages, les panneaux en aluminium filtrant peuvent partager quelques alterations de couleur. Ceci ne donne pas lieu à des réclamations pour remplacement.
• Les filtres à charbon actif ne sont pas lavables ou régénérables et doivent être replacés tous les quatre mois au plus. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de la hotte, du type de cuisine et de la fréquence à laquelle le(s) filtré(s) à graisses est (sont) nettoyé(s).

• Nettoyer régulierement les tâches de graisse autour du ventilateur et sur toutes les surfaces, à l'aide d'un torchon impregné d'alcool éthylique ou d'un détergent liquide neutre non abrasif.

• Pour remplacer les lampes (Fig.12), retarder soigneusement le disque de verre avec un tournevis. Retirer la lampe et la remplacer par une lampe du même type et de mêmes caractéristiques: MAX 20W G4 12V.

ATTENTION! Ne pas toucher les lampes après une utilisation prolongée de la hotte.

5.- MISE HORS SERVICE ET RECYCLAGE

La norme de la CEE et l'engagement que nous devons maintainir envers les futures generations nous obligent à recycler le matériel; nous vous prions de ne pas oublier de déposer tous les éléments restants de l'emballage dans les containers correspondants de recyclage, et d'emmener les appareils replacés au Gestionnaire de Déchets le plus proche.

6.-ASSISTANCE TECHNIQUE

Pour toute anomalie de l'appareil prendre contact avec votre distributeur.

Toute manipulation effectue par des personnes n'appartenant pas aux services officiels S&P entrainera l'annulation de votre garantie.

S&P EST HABILITE À RÉALISER DES MODIFICATIONS DU PRODUIT SANS EN AVERTIR LE CLIENT À L'AVANCE.
