Tipo de produto	Campânula de exaustão
Marca	Soler & Palau
Modelo	VA900
Largura	90 cm
Profundidade	50 cm
Altura	Variável com chaminé telescópica
Peso	Aproximadamente 12 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência máxima	200 W (excluindo iluminação)
Tipo de comando	Eletrônico com teclas
Número de velocidades	4 (lenta, média, rápida, turbo)
Função turbo temporizada	Sim (15 minutos, depois passa para velocidade 3)
Parada temporizada	Sim (10 minutos)
Modo de renovação de ar	Sim (ciclo 10 min LIGADO / 50 min DESLIGADO)
Filtros de gordura	Metálicos, laváveis (a cada 2 meses no mínimo)
Filtros de carvão ativado	Não laváveis, substituir a cada 4 meses (opcionais)
Iluminação	Lâmpada halógena G4 12V máx. 20W
Diâmetro de saída	150 mm (reduzível para 120 mm)
Isolação elétrica dupla	Sim (não é necessário aterramento)
Distância mínima acima do fogão	650 mm
Instalação	De parede, com chaminé telescópica decorativa
Modo de utilização	Extração ou recirculação
Peças de reposição	Filtros, lâmpadas, chaminé (disponíveis no distribuidor)
Índice de reparabilidade	Alto (peças padrão, acesso fácil)

Perguntas frequentes - VA900 Soler & Palau

Qual é a distância mínima entre a campânula e a placa de cozimento?

A distância mínima é de 650 mm para uma instalação segura.

Como limpar os filtros de gordura?

Os filtros metálicos são lavados à mão com água e detergente neutro ou na máquina de lavar louça. Recomenda-se limpá-los a cada dois meses.

Quando é necessário substituir o filtro de carvão ativado?

O filtro de carvão ativado não é lavável e deve ser substituído a cada quatro meses no máximo. Sua vida útil depende do uso.

Como substituir uma lâmpada da campânula?

Desencaixe cuidadosamente o disco de vidro com uma chave de fenda, remova a lâmpada e substitua por uma lâmpada do mesmo tipo: G4, 12V, 20W máx. Atenção, as lâmpadas podem estar quentes após o uso.

A campânula pode funcionar sem exaustão externa?

Sim, no modo recirculação. É necessário instalar dois filtros de carvão ativado (não fornecidos) opcionalmente. O ar é filtrado e devolvido ao ambiente.

O que significa o modo TURBO?

O modo TURBO é uma velocidade temporizada que dura 15 minutos. Após esse período, a campânula volta automaticamente para a velocidade 3. Ativa-se pressionando a tecla + até a velocidade 4.

Como usar a parada temporizada?

Pressione a tecla de temporização para programar a parada da campânula após 10 minutos na velocidade atual.

Qual é o modo de renovação de ar e como ativá-lo?

Quando a campânula está desligada, pressione 2 segundos na tecla dedicada. A campânula funciona 10 minutos na velocidade 1 (lenta), depois desliga por 50 minutos, e esse ciclo se repete até você desligá-la.

A campânula precisa de aterramento?

Não, a campânula possui isolação elétrica dupla. Ela não necessita de aterramento. A conexão é feita com os fios marrom (fase) e azul (neutro).

Quais são os diâmetros de duto de exaustão possíveis?

A campânula é projetada para um duto de diâmetro 150 mm. Um redutor 150-120 mm pode ser usado se necessário.

MANUAL DE UTILIZADOR VA900 Soler & Palau

3.- MODOS DE FUNCIONAMENTO (Fig. 10)

• Modo extracción

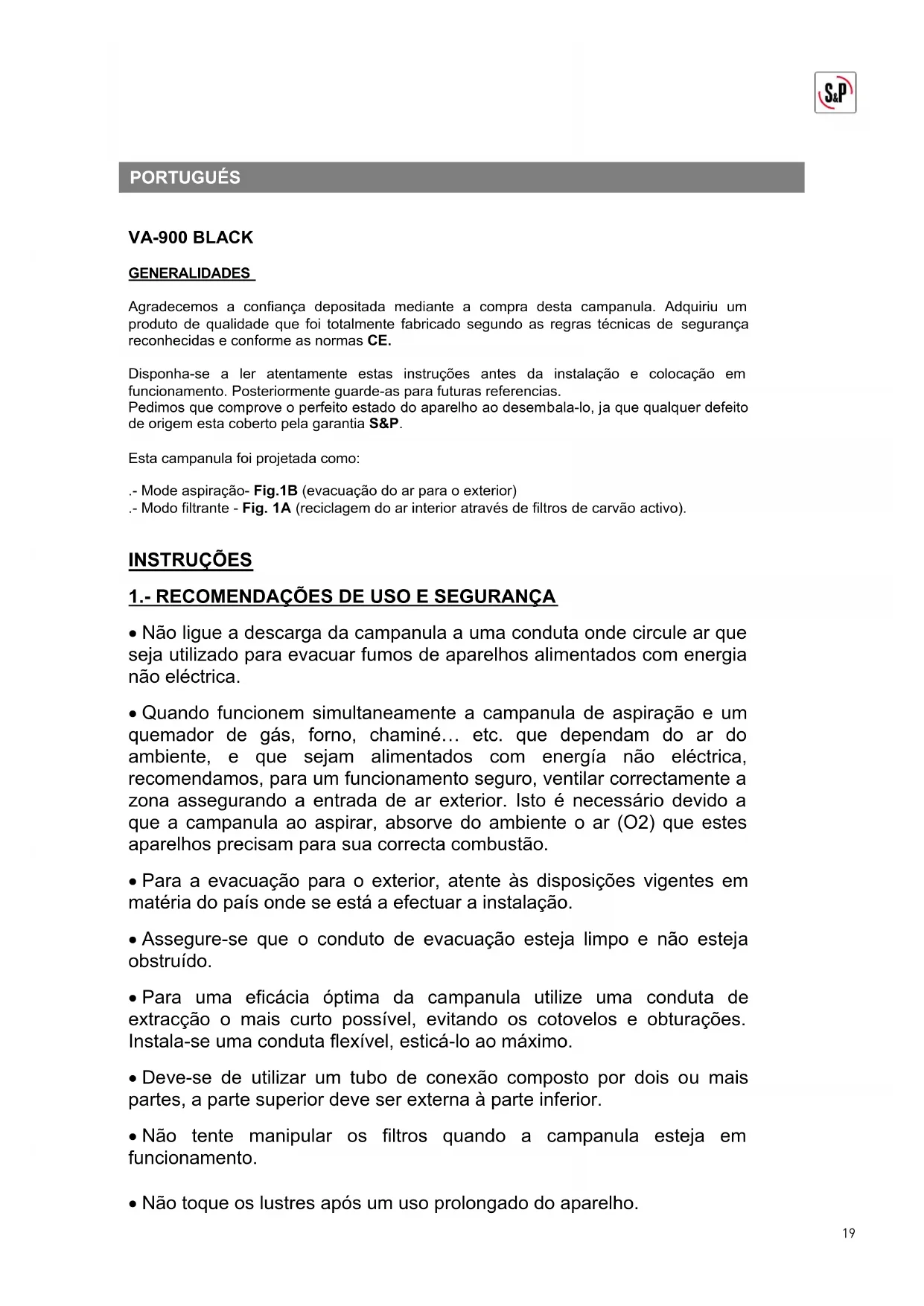

Agradecemos a confiança depositada mediante a compra esta campanula. Adquiriu um produit de qualidade que foi totalmente fabricado segundo as regras tínicas de segurança reconhecidas e conforme as normas CE.

Disponha-se a ler atentamente estas instruções antes da instalação e colocação em funciona. Posterioramente guarde-as para futuras referencias.

Pedimos que comprove o perfeito estado do aparecido ao desembala-lo, ja que qualquer defeito de origem esta coberto pela garantia S&P.

Esta campanula fjoi projetada como:

• Mode aspiração- Fig.1B (evacuação do ar para o exterior)
• • Modo filtrante - Fig. 1A (reciclagem do ar interior atraves de filtros de carvão activo).

INSTRUÇÉS

• Não ligue a descarga da campanula a uma conduita onde circule ar que soit utilizado para evacuar fumes de aparehos alimentados com energia não eletrica.
• Quando funciona simultaneamente a campanula de aspiração e um quemador de gás,orno,chaminé...etc. que dependam do ar do ambiente,eque sejam alimentados com energia não electrolytica, recomendamos,para um functimento seguro,ventilar correctamente a zona assegurando a entrada de ar exterior.Isto é necessario devo a que a campanula ao aspirar,absorve do ambiente o ar (O2) que estas aparehos precisam para sua correcta combustão.
• Para a evacuação para o exterior, atente às disposções vigentes em materia do País quando se está a efectuar a instalação.
• Assegure-se que o conduito de evacuação esteja limpo e não estája obstruído.
• Para uma eficácia optima da campanula utilize uma conduça de extração o mais curto possível, évitando os cotovelos e obturações. Instala-se uma conduça flexivel, estica-lo ao máximo.
• Deve-se de'utilizar um tubo de conexão composto pordoes ou mais partes, a parte superior deve ser externa à parte inferior.
• Não tente Manipular os filtros quando a campanula está em等功能amento.

• Não toque os lustrés antes um uso prolongado do aparecido.

• Está proibido cozhar alimentos ao lume embaixo da campanula.

• Evite o uso de lumes livres, ja que resultam prejudicialmente os filtros e podem provocar incéndios.
• Controller permanente os alimentos fritos para fazer que o azeite quente prendaAGO.
• Ainda se trate de um aparelho provisto de interruptor, os meios de desligamento que devem ser incorpados à instalação fixa, se deve interoper entre o aparelho e a rede electrica um interruptor omnipolar com abertura minima de 3mm. entre os contactos, adequado a um onus e que responds às normas vigentes.
• Este produit não deve de ser utilizado por pessoas, incluindo crianças, com disfunções físicas, sensoriais ou mentalais, ou com inadequada experiencia e conheçimento, se não esta sob supervisão de uma和个人a responsavel adequadamente instruída para a utilização do aparelho.
• As crianças devem ser supervisionadas para assegurar de que não brincam com o aparecido.
• Antes de realizar qualquer operacao de manutencao ou limpeza, deslige a campanula da rede eletrica.
• Não monte nunca bombillas a mais potência que a indicaça e sempre bombillas do mesmo tipo.
• Se as operações de limpeza não se realizam respeitando as instruções indicadas no partir do "USO E MANUTENÇÂO", há risco de incêndio.

O FABRICANTE NÃO SE FAZ RESPONSÁVEL pelos DANOS PRODUZIDOS PELO NÃO_CUMPRIMENTO DESTAS ADVERTÉNCIAS DE SEGURANÇA.

2. INSTALLação

As operações de instalacao e conexão eletrica, devem ser efectuadas por pessoal qualificado.

2.1.- Conexão eletrica

O aparecido é de duplo isolamento, em consagemência não quer de conexão a terra.

• Comprove que a voltagem e a frequência da rede coincidem com os dados da placar decharacteristicas.
• A conexão eletrica deve efectuar-se da segunte maneira:

Castanho = L (Linha)

Azul = N (Neutro)

• Ainda que se traté de um aparelho provisto de um interruptor, é aconselhavel que ao efectuar a instalação o aparelho esteja situado de forma que a ficha de conexão à rede eletrica sera accesivel (Fig.2).
• Em caso de conexão directa à rede electrica, o instalador dispõe de uma fixa de conexão dentro da caixa de conexões.

2.2.- Fixação da campanula

• Deve instalar o campanula a uma alta minima de 650~mm da zona de cozimento centrada sobre esta mesma zona.
• Assegure-se de que os tacos e os parafusos, são adequados para o tipo de parede ond se vai fixar a campanula.
• Antes de efectuar as operacoes de fixacao, extrair o / os paineis filtrantes (Fig.4).

• Respeitando as medidas, realizo os 6 buracos A-B-C de 6, indicados na (Fig.3).

• Insira os tornillos (Fig.3-A) sem aperture do todo e pendure o campanulaneles.

Seguidamente fixe o corpo do campanula na parede mediante osinous tornillos internos (Fig.3 C).

• Fixe o suporte do telescópio decorativo (Fig.5-1). Assegure-se que todos os tornillos estejam bem apertados.

Versão aspirante:

• Ligue, mediante um tubo de enlace de diametro 150~mm , a arandela de saixa (Fig.5-2-A) e o orificio de descarga ao exterior. Assecure a conexão de junte-los, para evaporar fugas de ar, mediante fita adhesiva.
• Se na instalacao esta provida de um tubo de 120mm pode ser utilizao o redutor de 150 a 120mm .
• No momento de acoplar a campanula com o tubo de extração assegure-se que o obturador anti-returno se abre e fecha corretamente

Versão filtrante:

• Se em sua instalação não dispõe de buraco de *descarga ao exterior,deeremos Solicitar ao vendedor osinous質ros de carvao activo circularares,os quais sao contemplados como accesorio e não está incluidos de série. Para a montagem dos mesmos,veja-se (Fig.6).
  Fixar na parede a derivacion de plastico, justo por embaixo do suporte do telescopio decorativo (Fig.7). Os bois "pins" de posicao do suporte, devem encaixar com os buracos da derivacion de plastico.
• Voce pode cortar fácilmente a derivacion de plastico para que encaixe bem no interior da parte superior do telescopo e as saidas do ar fiquem correctamente encaradas com as rejillas de expulsion (Fig.8).
• Ligue, mediante um tubo de enlace de diametro 150~mm , a arandela de saía do campanulae a derivación de plástico. Assegure a conexão de junte-los, mediante fita adhesiva (Fig.9).

2.3.- Montagem do telescópio decorativo

• Fixe a parte inferior do telescópico decorativo com o corpo do campanula mediante osinous parafusos interiores (Fig.5-2-B).

• Estenda para cima a parte superior do *telescópico decorativo e sujeite-o com o suporte superior mediante osinous parafusos fornecidos (Fig.5-1-A).

3.-MODOS DE FUNCIONAMENTO(Fig.10)

Modo extracção.

Mediante as teclas @poder a selecionar até velocidades de functiamento. O visor indica a velocidade selecionada

Velocidade	LENTA
Velocidade 2	MÉDIA
Velocidade 3	RAPIDA
Velocidade 4	TURBO (temporizada)

Premindo a tecla OFF continuamente durante 2 segundos a campánula desliga-se

Modo TURBO

A campánula dispõe de um modo de funciona TURBO temporizzato, muitoutil quando se necessita de um pico de extracção.

Este modo é selecionado mediana a tecla +, àsque o display indique a velocidade 4. Passados 15 minutos a campánula reasjusta-se automatisticallyá velocidade 3.

Modo temporizado desligado

Mediante a tecla podemos programar para que a velocidade selecionada nesse momento se mantenha a funcional durante 10utos. Passado este tempo a campanula desiga-se automatamente.

• Modelo renovação de ar

No display aparece A campânula começa a trabalhar na velocidade 1 (LENTA) durante 10关键时刻. Seguidamente ira manter-se desligada durante 50关键时刻 e no visor aparece um C.

Podemos sair esse modo de funcionaamento pressionando a tecla.

4.- MANUTENÇÃO

IMPORTANTE! Antes de realizar qualquer operacao de limpeza ou manutenao, deslige a campanula da rede.

• O bom funciona do campanula depende da frequência com que se realizam as operações de manutenção, sobretudo dos painéis filtrantes ou do FILTER de carvão activo.

• Os Paineis filtrantes servem para deter as particulas de gordura que se encontrar em suspensão no ar, as quais podem chegar a obstruir um esgo de tempo que depende do uso que se faça do aparelho. De todas forms, para fazer o perigo de possíveis incendios, é necessário os limpar como máximo a cada dos meses, seguido as seguições operações:

• Tire os paineis filtrantes (Fig.4) e lave com uma solucao de agua e liquido neutro deixando abrandar a sujeira.

• Pode-se lavar también os filtros na maquina de loça.

• Após algumas lavagens, ditos paineis podem aparecer alguma alteração da cor. Isto não da opção a reclamações para uma possível substituição dosleasedos.

• Os filtros de carvão activo não são lavaveis ou regenerativos, e devem se substituir a cada quatre vezes como máximo. A suturação do carvão activo depende do uso mais ou menos prolongado da campanula, do tipo de cozinha e da frequência com a qual se limpa o pânel filtrante exterior.
• Limpe frequentlymente todos os restos de gordura do ventilador e de todas as superficies, using um pano humido com alcool etilico ou detergentes liquidos neutros não abrasivos.
• Para realizar a substituicao das bombillas (Fig.11), extraia com precauacao o anel de cristal mediente um desaparafusador. Atire o mesmo lustre e substitua-a por umas do mesmo tipo echaracteristicas: MAX 20W G4 12V.

ATENÇAÑ! Não toque os lustres antes um uso prolongado do aparelho.

5.- COLOCAÇÃO FORA DE SERVICO E RECICLAGEM

A normativa CEE e o compromisso que devemos adquirir com as futuras gerações, obrigam a reciclagem de materiais; pedimos que não se esqueça de depositar todos os elementos que sobram da embalagem nos correspondentes contentores de reciclagem bem como levar os apareiros substituídos ao Gestor de Residuos mais proxies.

6.- ASSISTÊNCIA TÉCNICA

A extensa rede de Serviços Oficiais S&P, garanthe uma adequada assistência Tecnica. Em caso de observar alguma anomalia no aparecido, pedimos que contate qualquer dos Serviços Oficiais S&P, onde sera devidamente atendido.

Qualquer Manipulacao efectuada por pessoas alheias aos Servicos Oficiais S&P,brigar-nos a cancelar sua garantia.

S&P RESERVE-SE O DIREITO A MODIFICAÇÉS DO PRODUTO SEM PREVIO AVISO.

S&P SISTemas DE VENTILACION, S.L.U.

C. Llevant, 4

Poligono Industrial Llevant

08150 Parets del Valles

Barcelona - España

Tel. [phone]

Fax[phone]

www.solerpalau.com

C E E A C

Ref. 1441272
