Marque	Soler & Palau
Modèle	BOX900 INOX N
Type de produit	Hotte encastrable
Largeur estimée	90 cm
Distance minimale au plan de cuisson	650 mm
Diamètre du conduit d'évacuation	150 mm
Modes de fonctionnement	Extraction ou recyclage
Nombre de vitesses	3 (petite, moyenne, grande)
Type de commande	Boutons poussoirs
Éclairage	Lampe halogène MAX 20W G4 12V
Filtres à graisses	Métalliques, lavables tous les 2 mois
Filtres à charbon actif	Non fournis, remplacement tous les 4 mois
Alimentation électrique	230 V ~ 50 Hz (estimation)
Double isolation	Oui, pas de mise à la terre nécessaire
Installation	Par un professionnel qualifié
Entretien	Nettoyer régulièrement les surfaces et les filtres

FOIRE AUX QUESTIONS - BOX900 INOX N Soler & Palau

Comment installer la hotte BOX900 INOX N ?

L'installation doit être réalisée par un professionnel qualifié. Fixez la hotte centrée au-dessus du plan de cuisson à une distance minimale de 650 mm. Utilisez les vis et chevilles adaptées au mur. Suivez les étapes de montage dans la notice, notamment pour le raccordement électrique et la mise en place de la cheminée télescopique.

Comment raccorder la hotte en mode extraction ?

Raccordez la bride de soufflage à l'orifice de sortie vers l'extérieur avec un conduit de diamètre 150 mm. Utilisez du ruban adhésif pour éviter les fuites d'air. Assurez-vous que le conduit d'évacuation est propre et non obstrué.

Comment utiliser la hotte en mode recyclage ?

Si l'évacuation extérieure n'est pas disponible, installez deux filtres à charbon actif (accessoires optionnels). Montez-les comme indiqué dans la notice, puis fixez la dérivation en plastique pour diriger l'air filtré vers l'intérieur.

Quels sont les réglages des vitesses d'extraction ?

La hotte dispose de 3 vitesses : petite (C), moyenne (D) et grande (E) via des boutons poussoirs. Utilisez la petite vitesse pour une cuisson douce, la grande pour les odeurs fortes. Faites fonctionner la hotte avant de cuisiner et laissez-la 15 minutes après.

Comment entretenir les filtres à graisses ?

Nettoyez les filtres métalliques au moins tous les 2 mois. Retirez-les (fig.4), lavez-les avec une solution d'eau et de détergent neutre, rincez abondamment à l'eau tiède et laissez sécher. Ils passent aussi au lave-vaisselle.

Quand remplacer les filtres à charbon actif ?

Les filtres à charbon actif ne sont pas lavables. Remplacez-les au maximum tous les 4 mois, ou plus souvent si la hotte est très utilisée. La saturation dépend de l'utilisation et du nettoyage des filtres à graisses.

Comment changer l'ampoule de la hotte ?

Débranchez d'abord la hotte. Retirez délicatement le disque de verre avec un tournevis. Remplacez la lampe par une du même type : MAX 20W G4 12V. Ne touchez pas l'ampoule après une utilisation prolongée.

La hotte est-elle sécurisée pour une utilisation avec des plaques à gaz ?

Oui, mais respectez les consignes : ne raccordez pas la hotte au même conduit que les gaz brûlés, assurez une entrée d'air neuf dans la pièce, et ne flambez pas les aliments sous la hotte. Surveillez les fritures pour éviter l'inflammation de l'huile.

Que faire si la hotte ne fonctionne pas correctement ?

Vérifiez d'abord l'alimentation électrique et le branchement. Assurez-vous que les filtres ne sont pas colmatés. Si le problème persiste, contactez votre distributeur ou un service technique agréé. Toute intervention non autorisée annule la garantie.

Quels sont les accessoires disponibles pour cette hotte ?

Les accessoires incluent des filtres à charbon actif (pour le mode recyclage) et éventuellement un kit de conduit. Vérifiez la compatibilité auprès de votre revendeur. La hotte est livrée avec les filtres à graisses métalliques.

MODE D'EMPLOI BOX900 INOX N Soler & Palau

Notice d'installation et d'utilisation

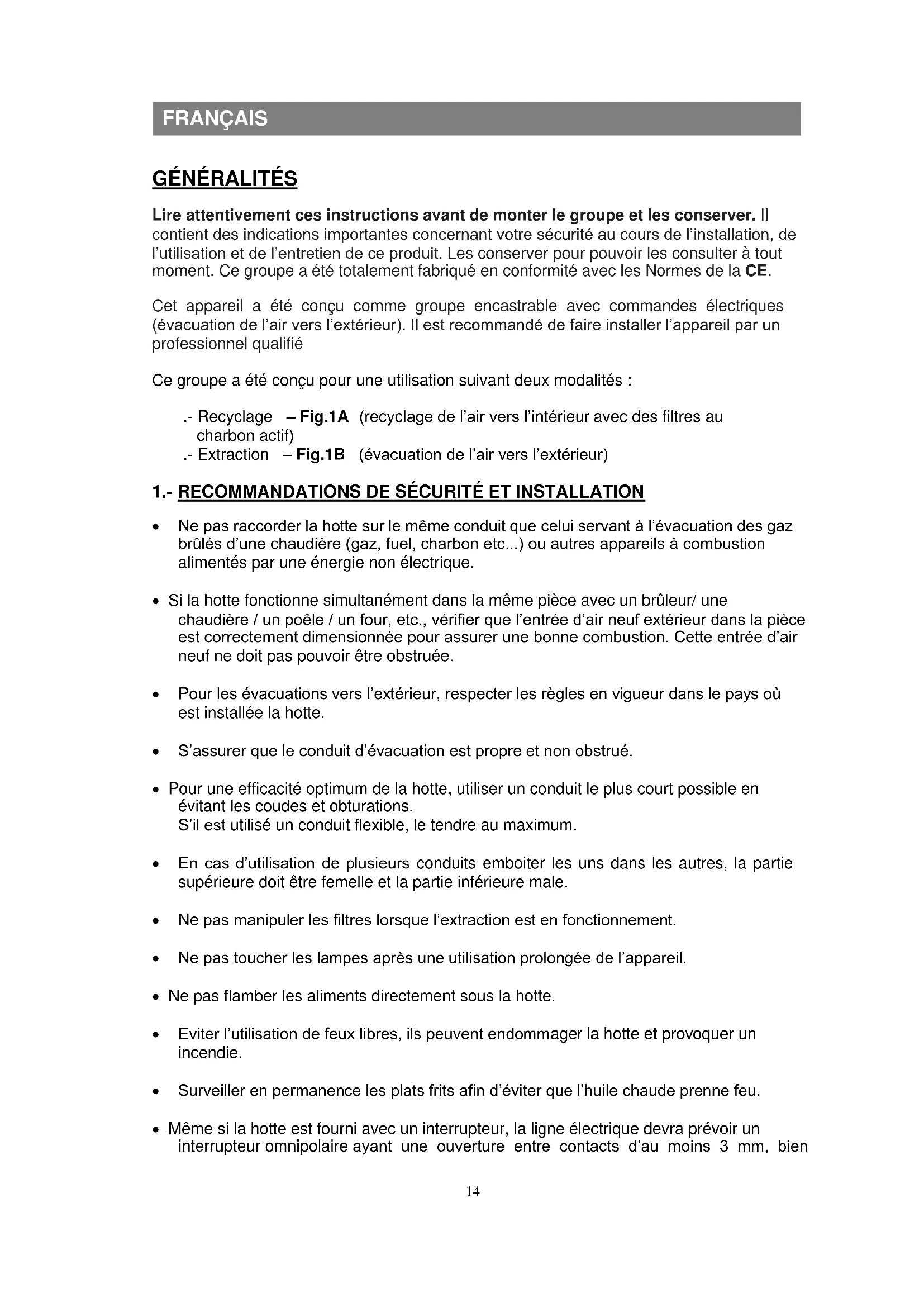

Lire attentivement ces instructions avant de monter le groupe et les conserver. Il contient des indications importantes concernant votre sécurité au cours de l'installation, de l'utilisation et de l'entretien de ce produit. Les conserver pour pouvoir les consulter à tout moment. Ce groupe a été totalement fabriqué en conformité avec les Normes de la CE.

Cet appareil a été conçu comme groupe encastrable avec commandes électriques (évacuation de l'air vers l'extérieur). Il est recommandé de faire installer l'appareil par un professionnel qualifié

Ce groupe a été conçu pour une utilisation suivant deux modalités :

.- Recyclage – Fig.1A (recyclage de l'air vers l'intérieur avec des filtres au charbon actif)
.- Extraction – Fig.1B (évacuation de l'air vers l'extérieur)

1.- RECOMMANDATIONS DE SÉCURITÉ ET INSTALLATION

• Ne pas raccorder la hotte sur le même conduit que celui servant à l'évacuation des gaz brûlés d'une chaudière (gaz, fuel, charbon etc...) ou autres appareils à combustion alimentés par une énergie non électrique.
• Si la hotte fonctionne simultanément dans la même pièce avec un brûleur/ une chaudière / un poêle / un four, etc., vérifier que l'entrée d'air neuf extérieur dans la pièce est correctement dimensionnée pour assurer une bonne combustion. Cette entrée d'air neuf ne doit pas pouvoir être obstruée.
• Pour les évacuations vers l'extérieur, respecter les règles en vigueur dans le pays où est installée la hotte.
• S'assurer que le conduit d'évacuation est propre et non obstrué.
• Pour une efficacité optimum de la hotte, utiliser un conduit le plus court possible en évitant les coudes et obturations.
  S'il est utilisé un conduit flexible, le tendre au maximum.
• En cas d'utilisation de plusieurs conduits emboiter les uns dans les autres, la partie supérieure doit être femelle et la partie inférieure male.
• Ne pas manipuler les filtres lorsque l'extraction est en fonctionnement.
• Ne pas toucher les lampes après une utilisation prolongée de l'appareil.
• Ne pas flamber les aliments directement sous la hotte.
• Eviter l'utilisation de feux libres, ils peuvent endommager la hotte et provoquer un incendie.
• Surveiller en permanence les plats frits afin d'éviter que l'huile chaude prenne feu.
• Même si la hotte est fourni avec un interrupteur, la ligne électrique devra prévoir un interrupteur omnipolaire ayant une ouverture entre contacts d'au moins 3 mm, bien

dimensionné par rapport à la charge (en incluant l'extracteur déporté) et conforme aux normes en vigueurs.

• Ce produit ne doit pas être utilisé par des personnes (enfants compris) souffrant d'un handicap physique, sensoriel ou mental, ou ne disposant pas de l'expérience ou des connaissances adéquates, si elles ne sont pas supervisées par une personne responsable de leur sécurité ou si cette personne ne leur a pas donné les instructions adéquates. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec le produit.
• Les enfants doivent être surveillés pour être surs qu'ils ne jouent pas avec le produit.
• Avant toute opération de maintenance ou d'entretien, toujours débrancher l'alimentation électrique de la hotte.
• Ne jamais monter de lampe d'une puissance supérieure à celle indiquée. Toujours utiliser le même type de lampe que celles installées d'origine. Fig 9-1 ou Fig 9-2 (selon le modèle acquis).
• Si les opérations de nettoyage ne sont pas réalisées dans le respect des instructions de « UTILISATION ET ENTRETIEN », il existe un risque d'incendie.

LE FABRICANT NE SERA PAS RESPONSABLE DES DOMMAGES SURVENUS À DES PERSONNES ET/OU DES OBJETS DUS AU NON RESPECT DE CES AVERTISSEMENTS.

2. INSTALLATION

L'installation et le raccordement électrique doivent être effectués par une personne qualifiée.

2.1.- Raccordement électrique

L'appareil est à double isolation électrique ☐, et n'a donc pas besoin de mise à terre.

• Vérifier que la tension et la fréquence du réseau coïncident avec les données de la plaque signalétique.
• Le branchement électrique doit être effectué de la façon suivante:

$$ \begin{array}{r l} \text { Marron } & = \text { L (Ligne) } \ \text { Bleu } & = \text { N (Neutre) } \end{array} $$

- Même si l'appareil est équipé d'un interrupteur, à l'installation il est recommandé d'installer l'appareil de sorte que la prise de raccordement au réseau reste accessible (Fig.2).

- En cas de branchement direct au réseau électrique, l'installateur dispose d'une fiche de connexion dans le boîtier de raccordement.

• La hotte doit être fixée centrée par rapport au plan de cuisson et à une distance supérieure à 650 mm, des plaques de cuisson.
• S'assurer que les vis et les chevilles sont adaptées pour le type de mur sur lequel la hotte est fixée.
• Avant d'effectuer le montage, retirer le/les filtre(s). (Fig.4).
• Percer les 6 trous A-B-C, de 6 mm, en respectant les dimensions indiquées (Fig.3).
• Insérer les vis (Fig.3-A) sans les serrer et suspendre la hotte. Puis, fixer le corps de la hotte au mur avec les deux vis intérieures (Fig.3-C).
• Fixer le support de la cheminée télescopique décorative (Fig.5-1). S'assurer que toutes les vis sont bien serrées.

Modalité extraction:

- Raccorder la bride de soufflage (Fig.5-3-A) à l'orifice de sortie vers l'extérieur avec un conduit de diamètre 150 mm. Utiliser de la bande adhésive pour réaliser les raccordements et éviter les fuites d'air.

Modalité recyclage:

• Si l'installation ne dispose d'une évacuation vers l'extérieur, prévoir deux filtres circulaires au charbon actif, disponibles comme accessoire et non fournis avec la hotte. Pour les monter, voir (Fig.6).
• Fixer au mur la dérivation en plastique, juste en dessous du support de la cheminée télescopique (Fig.7). Les deux tétons de positionnement sur le support permettent le montage correct de la dérivation en plastique.
• Il est possible de recouper la dérivation en plastique pour qu'elle s'adapte bien à l'intérieur de la partie supérieure de la cheminée télescopique et que les sorties d'air soient correctement positionnées par rapport aux grilles de rejet. (Fig.8).
• Raccorder, à l'aide d'un conduit de diamètre 150 mm, la bride et la dérivation en plastique. Utiliser de la bande adhésive pour réaliser les raccordements et éviter les fuites d'air. (Fig.10).

2.3.- Montage de la cheminée télescopique

• Plier la languette, située en partie basse de la cheminée, vers l'intérieur de la cheminée télescopique (Fig.5-2), pour faciliter son montage.
• Fixer la partie inférieure de la cheminée télescopique sur la hotte avec les deux vis situées à l'intérieur de la cheminée. (Fig.5-3-B).
• Étirer la partie supérieure de la cheminée télescopique jusqu'au support supérieur et la fixer avec les deux vis fournis. (Fig.5-1).

2.4.- Montage du dôme en verre (Seulement pour le modèle ONDA CRISTAL)

- Placer délicatement le dôme en verre sur la hotte et le fixer avec les 4 rondelles en caoutchouc (C) et les 4 vis (D) comme indiqué (Fig.11).

3.- UTILISATION

- Il est recommandé de faire fonctionner la hotte avant de commencer à cuisiner et de la laisser fonctionner pendant 15 minutes après avoir terminé de cuisiner.

• Description des fonctions, des commandes type boutons poussoirs (Fig.9)

A ..... Lumière MARCHE/ARRET

B ..... ARRET hotte

C ..... Petite vitesse d'extraction

D ...... Vitesse moyenne d'extraction

E ...... Grande vitesse d'extraction

4.- ENTRETIEN

IMPORTANT ! Avant toute opération de maintenance ou d'entretien, toujours débrancher la hotte.

- Le bon fonctionnement de la hotte dépend de la régularité avec la quelle s'effectue l'entretien, surtout des filtres à graisses et du filtre à charbon actif.

- Les filtres métalliques servent à retenir les particules de graisse en suspension dans l'air, pouvant, au bout d'un certain temps et en fonction de l'utilisation qui est faite de la hotte, les colmater. Pour éviter le risque éventuel d'incendies, nettoyer les filtres au moins tous les deux mois, en suivant les instructions ci-après:

.- Retirer les filtres (Fig.4) et les laver avec une solution d'eau et de détergent liquide neutre, en laissant ramollir l'encrassement.

.- Rincer en abondance à l'eau tiède et laisser sécher.

.- Les filtres peuvent également être lavés au lave-vaisselle.

- Après plusieurs lavages, les panneaux en aluminium filtrant peuvent présenter quelques altérations de couleur. Ceci ne donne pas lieu à des réclamations pour remplacement.

- Les filtres au charbon actif ne sont pas lavables ou régénérables et doivent être remplacés tous les quatre mois au plus. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de la hotte, du type de cuisine et de la fréquence à laquelle le(s) filtre(s) à graisses est(sont) nettoyé(s).

- Nettoyer régulièrement les tâches de graisse autour du ventilateur et sur toutes les surfaces, à l'aide d'un torchon imprégné d'alcool éthylique ou d'un détergent liquide neutre non abrasif.

- Pour remplacer les lampes (Fig.12), retirer soigneusement le disque de verre avec un tournevis. Retirer la lampe et la remplacer par une lampe du même type et de mêmes caractéristiques : MAX 20W G4 12V.

ATTENTION ! Ne pas toucher les lampes après une utilisation prolongée de la hotte.

5.- MISE HORS SERVICE ET RECYCLAGE

La norme de la CEE et l'engagement que nous devons maintenir envers les futures générations nous obligent à recycler le matériel; nous vous prions de ne pas oublier de déposer tous les éléments restants de l'emballage dans les containers correspondants de recyclage, et d'emmener les appareils remplacés au Gestionnaire de Déchets le plus proche.

6.- ASSISTANCE TECHNIQUE

Pour toute anomalie de l'appareil prendre contact avec votre distributeur.

Toute manipulation effectuée par des personnes n'appartenant pas aux services officiels

S&P entraînera l'annulation de votre garantie.

S&P EST HABILITÉ À RÉALISER DES MODIFICATIONS DU PRODUIT SANS EN AVERTIR LE CLIENT À L'AVANCE.
