041A79283MC - Kit de connectivité internet LIFT-MASTER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Compatible avec les systèmes d'ouverture de garage LiftMaster
Maintenance et réparation	Vérifier régulièrement les composants, lubrifier les pièces mobiles
Sécurité	Équipé de dispositifs de sécurité conformes aux normes en vigueur
Informations générales	Vérifiez la compatibilité avec votre système avant l'achat

FOIRE AUX QUESTIONS - 041A79283MC LIFT-MASTER

Qu'est-ce que le LiftMaster 041A79283MC ?

Le LiftMaster 041A79283MC est un moteur de porte de garage conçu pour offrir une performance fiable et efficace.

Comment installer le LiftMaster 041A79283MC ?

Pour installer le LiftMaster 041A79283MC, veuillez suivre les instructions fournies dans le manuel d'utilisation. Assurez-vous que tous les composants sont correctement fixés et que l'alimentation est déconnectée avant l'installation.

Quels sont les problèmes courants rencontrés avec le LiftMaster 041A79283MC ?

Les problèmes courants incluent des bruits inhabituels, un mouvement lent, ou le fait que la porte ne s'ouvre pas ou ne se ferme pas correctement.

Comment résoudre les bruits inhabituels provenant du LiftMaster 041A79283MC ?

Vérifiez si les rails de la porte sont propres et bien lubrifiés. Assurez-vous également que les vis et les boulons sont bien serrés.

Que faire si la porte de garage ne s'ouvre pas ?

Vérifiez d'abord si l'alimentation électrique est connectée et si le moteur fonctionne. Assurez-vous également que les capteurs de sécurité ne sont pas obstrués.

Comment régler la force de levage du LiftMaster 041A79283MC ?

Utilisez le bouton de réglage de la force de levage sur le moteur, comme indiqué dans le manuel d'utilisation, pour ajuster la force selon vos besoins.

Où trouver des pièces de rechange pour le LiftMaster 041A79283MC ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou chez des revendeurs agréés.

Comment réinitialiser le LiftMaster 041A79283MC ?

Pour réinitialiser le LiftMaster 041A79283MC, débranchez l'appareil pendant environ 30 secondes, puis rebranchez-le.

Quel type de maintenance est nécessaire pour le LiftMaster 041A79283MC ?

Il est recommandé de lubrifier les rails et les rouleaux régulièrement et de vérifier les connexions électriques pour s'assurer qu'elles sont en bon état.

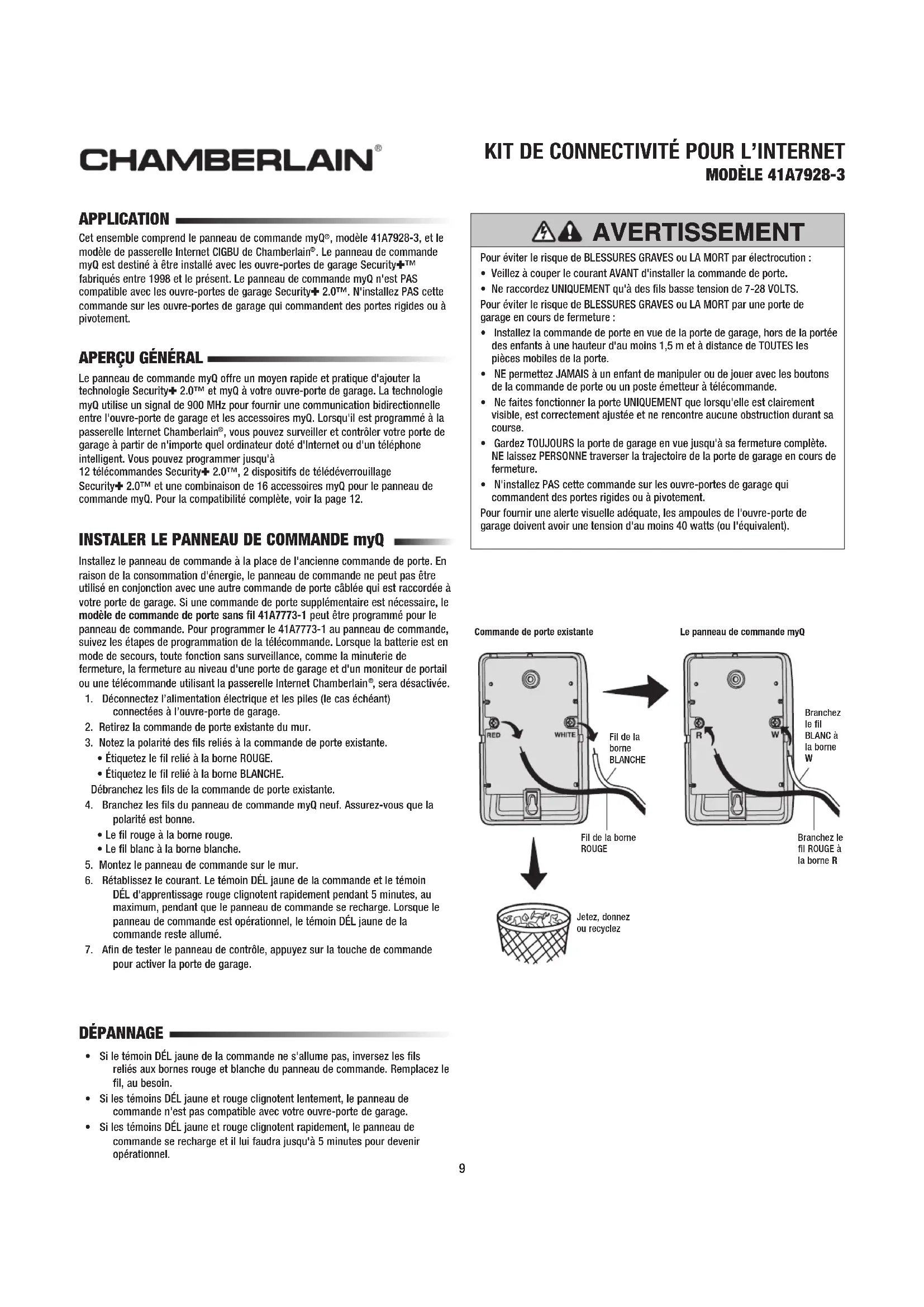

MODE D'EMPLOI 041A79283MC LIFT-MASTER

Cet ensemble comprend le panneau de commande myQ®, modèle 41A7928-3, et le modèle de passerelle Internet CIGBU de Chamberlain®. Le panneau de commande myQ est destiné à être installé avec les ouvre-portes de garage Security+™ fabriqués entre 1998 et le présent. Le panneau de commande myQ n'est PAS compatible avec les ouvre-portes de garage Security+ 2.0™. N'installez PAS cette commande sur les ouvre-portes de garage qui commandent des portes rigides ou à pivotement.

APERÇU GÉNÉRAL

Le panneau de commande myQ offre un moyen rapide et pratique d'ajouter la technologie Security+ 2.0™ et myQ à votre ouvre-porte de garage. La technologie myQ utilise un signal de 900 MHz pour fournir une communication bidirectionnelle entre l'ouvre-porte de garage et les accessoires myQ. Lorsqu'il est programmé à la passerelle Internet Chamberlain®, vous pouvez surveiller et contrôler votre porte de garage à partir de n'importe quel ordinateur doté d'Internet ou d'un téléphone intelligent. Vous pouvez programmer jusqu'à

12 télécommandes Security+ 2.0™, 2 dispositifs de télédéverrouillage Security+ 2.0™ et une combinaison de 16 accessoires myQ pour le panneau de commande myQ. Pour la compatibilité complète, voir la page 12.

INSTALER LE PANNEAU DE COMMANDE myQ

Installez le panneau de commande à la place de l'ancienne commande de porte. En raison de la consommation d'énergie, le panneau de commande ne peut pas être utilisé en conjonction avec une autre commande de porte câblée qui est raccordée à votre porte de garage. Si une commande de porte supplémentaire est nécessaire, le modèle de commande de porte sans fil 41A7773-1 peut être programmé pour le panneau de commande. Pour programmer le 41A7773-1 au panneau de commande, suivez les étapes de programmation de la télécommande. Lorsque la batterie est en mode de secours, toute fonction sans surveillance, comme la minuterie de fermeture, la fermeture au niveau d'une porte de garage et d'un moniteur de portail ou une télécommande utilisant la passerelle Internet Chamberlain®, sera désactivée.

1. Déconnectez l'alimentation électrique et les piles (le cas échéant) connectées à l'ouvre-porte de garage.
2. Retirez la commande de porte existante du mur.
3. Notez la polarité des fils reliés à la commande de porte existante.

- Étiquetez le fil relié à la borne ROUGE.

- Étiquetez le fil relié à la borne BLANCHE.

Débranchez les fils de la commande de porte existante.

1. Branchez les fils du panneau de commande myQ neuf. Assurez-vous que la polarité est bonne.

• Le fil rouge à la borne rouge.

• Le fil blanc à la borne blanche.

1. Montez le panneau de commande sur le mur.
2. Rétablissez le courant. Le témoin DÉL jaune de la commande et le témoin DÉL d'apprentissage rouge clignotent rapidement pendant 5 minutes, au maximum, pendant que le panneau de commande se recharge. Lorsque le panneau de commande est opérationnel, le témoin DÉL jaune de la commande reste allumé.
3. Afin de tester le panneau de contrôle, appuyez sur la touche de commande pour activer la porte de garage.

DÉPANNAGE

• Si le témoin DÉL jaune de la commande ne s'allume pas, inversez les fils reliés aux bornes rouge et blanche du panneau de commande. Remplacez le fil, au besoin.
• Si les témoins DÉL jaune et rouge clignotent lentement, le panneau de commande n'est pas compatible avec votre ouvre-porte de garage.
• Si les témoins DÉL jaune et rouge clignotent rapidement, le panneau de commande se recharge et il lui faudra jusqu'à 5 minutes pour devenir opérationnel.

AVERTISSEMENT

Pour éviter le risque de BLESSURES GRAVES ou LA MORT par électrocution :

• Veillez à couper le courant AVANT d'installer la commande de porte.
• Ne raccordez UNIQUEMENT qu'à des fils basse tension de 7-28 VOLTS.

Pour éviter le risque de BLESSURES GRAVES ou LA MORT par une porte de garage en cours de fermeture :

• Installez la commande de porte en vue de la porte de garage, hors de la portée des enfants à une hauteur d'au moins 1,5 m et à distance de TOUTES les pièces mobiles de la porte.
• NE permettez JAMAIS à un enfant de manipuler ou de jouer avec les boutons de la commande de porte ou un poste émetteur à télécommande.
• Ne faites fonctionner la porte UNIQUEMENT que lorsqu'elle est clairement visible, est correctement ajustée et ne rencontre aucune obstruction durant sa course.
• Gardez TOUJOURS la porte de garage en vue jusqu'à sa fermeture complète. NE laissez PERSONNE traverser la trajectoire de la porte de garage en cours de fermeture.
• N'installez PAS cette commande sur les ouvre-portes de garage qui commandent des portes rigides ou à pivotement.

Pour fournir une alerte visuelle adéquate, les ampoules de l'ouvre-porte de garage doivent avoir une tension d'au moins 40 watts (ou l'équivalent).

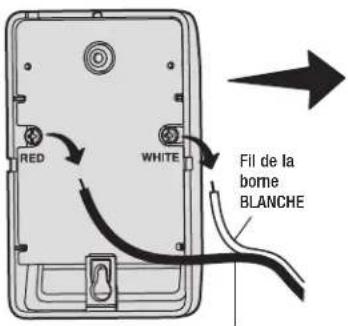

Commande de porte existante

RED WHITE Fil de la borne BLANCHE

FII de la borne ROUGE

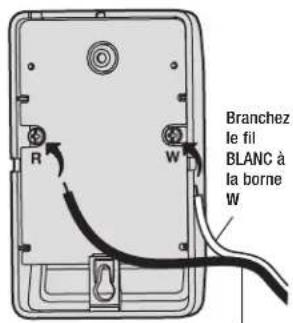

Le panneau de commande myQ

R W Branchez le fil BLANC à la borne W

Branchez le fil ROUGE à la borne R

Jetez, donnez ou recyclez

INSTALER LA PASSERELLE INTERNET CHAMBERLAIN®

La passerelle Internet Chamberlain® vous donne le contrôle de votre ouvre-porte de garage à partir de votre ordinateur relié à Internet ou d'un téléphone intelligent.

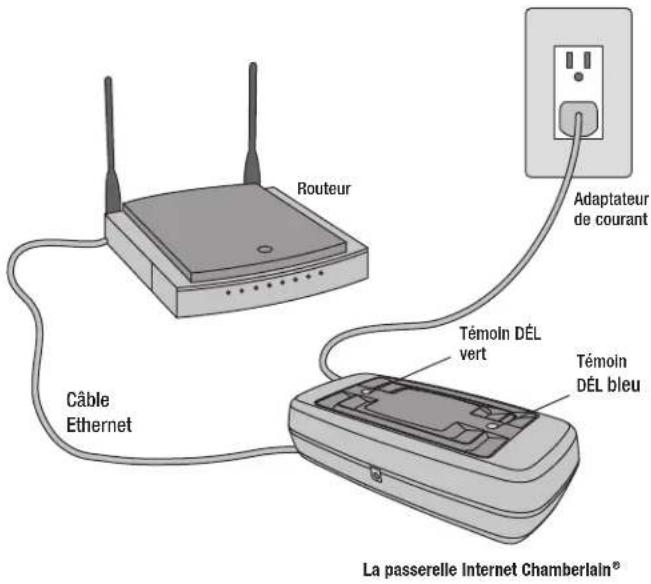

1 BRANCHER LA PASSERELLE INTERNET CHAMBERLAIN®

1.1 Brancher la passerelle Internet Chamberlain Ⓞ à un routeur à l'aide du câble Ethernet. Si vous n'avez accès qu'à un signal Wi-Fi, et non à routeur, vous devez utiliser un adaptateur Ethernet sans fil (non fourni) pour vous connecter à Internet.
1.2 Brancher la passerelle Internet Chamberlain ^® sur le secteur. Les témoins DÉL de couleur bleue et verte clignoteront pendant un moment, puis le témoin DÉL vert s'éclairera de manière constante.

2 CRÉER UN COMPTE

Sur votre ordinateur, rendez-vous sur www.mychamberlain.com et suivez les instructions pour créer un compte. Utilisez un ordinateur pour cette étape; vous ne pouvez pas créer votre compte sur un appareil mobile.

3 ENREGISTRER LA PASSERELLE INTERNET CHAMBERLAIN®

Enregistrer la passerelle Internet Chamberlain ^® en saisissant le numéro de série qui est sur l'étiquette collée au bas de l'appareil.

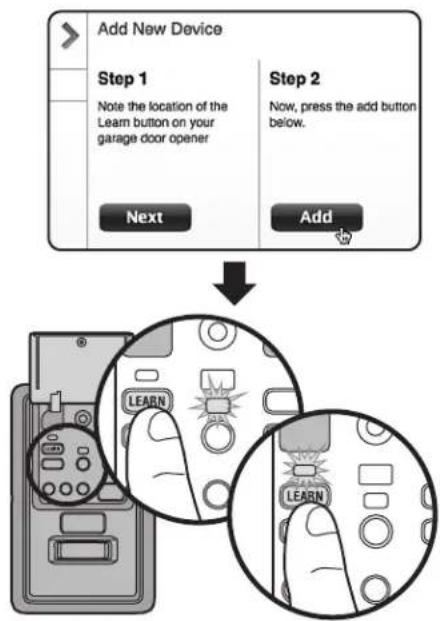

4 PROGRAMMER LE PANNEAU DE COMMANDE myQ SUR LA PASSERELLE INTERNET CHAMBERLAIN®

4.1. Cliquez sur « Manage Places>Add New Device>Garage Door Opener », puis suivez les instructions (Gérer les endroits>Ajouter nouvel appareil>Ouvre-porte de garage).
4.2 Une fois que vous cliquez sur ADD (Ajouter), vous aurez 3 minutes pour appuyer deux fois sur le bouton LEARN (Apprentissage) du panneau de commande myQ. Le témoin DÉL d'apprentissage rouge s'allume.
4.3 Le témoin DÉL d'apprentissage rouge s'éteint lorsque la programmation est terminée. Le témoin DÉL bleu de la passerelle Internet Chamberlain® s'éclairera pour indiquer que l'apprentissage d'un appareil vient d'être effectué. Une fois que l'apprentissage du panneau de commande est terminé, celui-ci apparaîtra sur votre écran et vous pourrez ensuite nommer l'appareil (par ex. Mon panneau de commande, etc.).

4.4 Cliquez sur SAVE (Enregistrer).

Le panneau de commande a maintenant été programmé sur la passerelle Internet et la porte de garage peut maintenant être contrôlée depuis un ordinateur ou un appareil mobile. Suivre la même procédure pour ajouter d'autres appareils myQ.

TÉLÉCHARGER L'APPLICATION POUR TÉLÉPHONE INTELLIGENT

Visitez la boutique d'applications de votre téléphone intelligent pour télécharger l'application myQ. Cette application vous permet de surveiller et contrôler votre ouvre-porte de garage et vos appareils myQ. Vous pouvez aussi ajouter ou supprimer vos autres appareils myQ.

DÉPANNAGE

Après la mise sous tension, les témoins DÉL indiqueront le statut de la passerelle Internet Chamberlain®.

• Voyant VERT constant : la passerelle Internet Chamberlainne adresse IP et est connectée à Internet.
• Voyant VERT clignotant de manière répétée : la passerelle Internet Chamberlain® a une adresse IP, mais n'accède pas à Internet. Vérifier les paramètres de votre routeur et vos connexions Internet.
• Voyant VERT éteint : le routeur ne transmet pas d'adresse IP à la passerelle Internet Chamberlain®. Vérifier les paramètres de votre routeur et vos connexions Internet.

1

Routeur Câble Ethernet Témoin DÉL vert Adaptateur de courant Témoin DÉL bleu La passerelle Internet Chamberlain®

2

www.mychamberlain.com

SERIAL NUMBER XXXX XXX XXX MODEL DATE

4


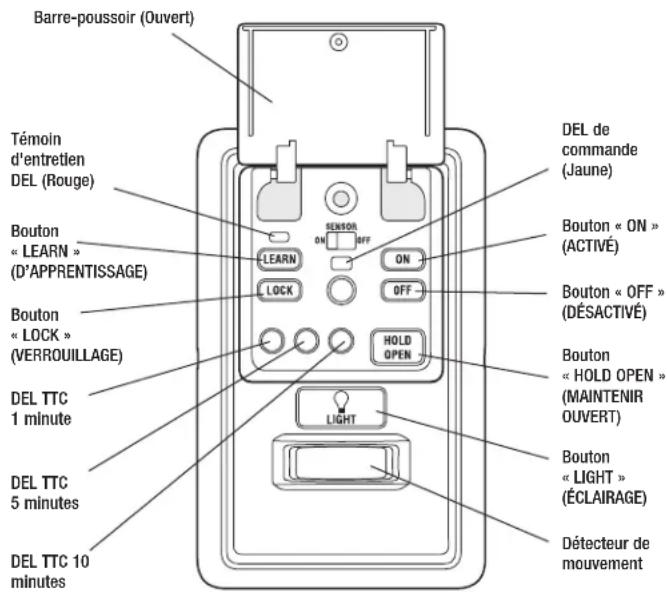

Barre-poussoir (Ouvert) Témoin d'entretien DEL (Rouge) Bouton « LEARN » (D'APPRENTISSAGE) Bouton « LOCK » (VERROUILLAGE) DEL TTC 1 minute DEL TTC 5 minutes DEL TTC 10 minutes SENSOR ON OFF LEARN LOCK HOLD OPEN LIGHT DEL de commande (Jaune) Bouton « ON » (ACTIVÉ) Bouton « OFF » (DÉSACTIVÉ) Bouton « HOLD OPEN » (MAINTENIR OUVERT) Bouton « LIGHT » (ÉCLAIRAGE) Détecteur de mouvement

BARRE DE POUSSÉE

Appuyez sur la barre de poussée pour ouvrir ou fermer la porte.

ÉCLAIRAGE

Appuyez sur la touche Éclairage (LIGHT) pour allumer ou éteindre l'éclairage de l'ouvre-porte de garage. L'éclairage continue à fonctionner jusqu'à ce qu'on appuie de nouveau sur la touche LIGHT ou jusqu'à ce que l'ouvre-porte est activé. Lorsque l'ouvre-porte a été activé, l'éclairage s'éteint après une période de temps préréglée (réglage en usine : 4-1/2 minutes). La touche LIGHT ne contrôle pas l'éclairage pendant que la porte est en mouvement.

Pour modifier la période de temps pendant laquelle l'éclairage de l'ouvre-porte de garage restera allumé :

Appuyer sur le bouton « LOCK » et le maintenir enfoncé jusqu'à ce que l'éclairage de l'ouvre-porte de garage clignote. L'intervalle de temps est indiqué par le nombre de clignotements.

NOMBRE DE CLIGNOTEMENTSDE L'ÉCLAIRAGE DEL'OUVRE-PORTE DE GARAGE	1 2 3 4
TEMPS D'ACTIVATIONDE L'ÉCLAIRAGE DEL'OUVRE-PORTE DE GARAGE	1 12 Minutes	2 12 Minutes	3 12 Minutes	4 12 Minutes

DÉTECTEUR DE MOUVEMENT

Cette fonction actionne automatiquement l'éclairage de l'ouvre-porte de garage lors de la détection d'un mouvement. L'éclairage s'allume et reste allumé pendant une période prédéterminée, puis s'éteint.

Faire glisser le commutateur du détecteur de mouvement sur ACTIVÉ ou DÉSACTIVÉ.

MINUTERIE DE FERMETURE (TIMER-TO-CLOSE - TTC)

REMARQUE : N'installez PAS cette commande sur les ouvre-portes de garage qui commandent des portes rigides ou à pivotement.

La fonction TTC ferme automatiquement la porte après un temps spécifié (1, 5 ou 10 minutes). Lorsque la fonction TTC a été définie et la porte est ouverte, le témoin DÉL de l'intervalle de fermeture sélectionné clignotera et commencera à compter à rebours avant la fermeture de la porte. Le panneau de commande émettra un bip et les lumières de l'ouvre-porte de garage clignoteront avant de fermer la porte.

La fonction TTC sera désactivée si la porte du garage rencontre deux obstructions consécutives ou si les détecteurs inverseurs de sécurité sont mal installés. La porte de garage remonte et restera ouverte TANT QUE les obstructions ne seront pas enlevées ou que les détecteurs inverseurs de sécurité ne seront pas correctement

installés. Lorsque l'obstruction a été enlevée ou que les détecteurs inverseurs de sécurité ont été alignés, la porte se ferme après activation de l'ouvre-porte de garage.

Activer :

Appuyer sur le bouton « ON » et le maintenir enfoncé jusqu'à ce que l'une des DEL du TTC s'allume. Puis appuyer sur le bouton « ON » à nouveau pour parcourir les options d'intervalles de temps (la DEL du TTC correspondant s'allume pour chaque intervalle de temps). Les ampoules de l'ouvre-porte de garage clignotent en guise de confirmation.

Désactiver :

Appuyer sur le bouton « OFF » et le maintenir enfoncé jusqu'à ce que les DEL du TTC s'éteignent et que le moteur émette un bip.

Maintenir temporairement la porte ouverte (suspendre le TTC) :

Appuyer sur le bouton « HOLD OPEN » puis le relâcher. Appuyer à nouveau sur le bouton « HOLD OPEN » pour que le TTC fonctionne à nouveau normalement.

VERROUILLAGE

Activer\*:

Appuyer sur le bouton « LOCK » et le tenir enfoncé pendant 2 secondes. Le DEL de commande clignote tant que la fonction de verrouillage est activée et, pendant ce temps, vous ne pourrez pas commander la porte avec votre télécommande portative.

Désactiver :

Appuyer à nouveau sur le bouton « LOCK » et le tenir enfoncé pendant 2 secondes. La DEL de commande cesse de clignoter et le fonctionnement normal reprend.

* Votre clavier de marque Chamberlain® continuera à fonctionner quand le « LOCK » (verrouillage) sera activé.

SUPPRIMER DES DISPOSITIFS DE LA MÉMOIRE

Effacer toutes les télécommandes et les commandes de télédéverrouillage:

1. Appuyer sur le bouton Learn de l'ouvre-porte de garage et le maintenir enfoncé jusqu'à ce que le témoin DEL du bouton Learn s'éteigne (environ 6 secondes). Tous les codes de la télécommande et de la commande de télédéverrouillage et sont maintenant effacés. Reprogrammer tout accessoire que vous souhaitez utiliser.

REMARQUE : La suppression des télécommandes et des dispositifs de télédéverrouillage à partir du panneau de commande ne les supprimera pas de l'ouvre-porte de garage. Vous devez effacer la mémoire de l'ouvre-porte de garage séparément.

Effacer toutes les dispositifs (Compris les accessories permis de myQ):

1. Appuyer sur le bouton Learn de l'ouvre-porte de garage et le maintenir enfoncé jusqu'à ce que le témoin DEL du bouton Learn s'éteigne (environ 6 secondes).

2. Appuyer immédiatement sur le bouton Learn et le maintenir enfoncé une nouvelle fois jusqu'à ce que le témoin DEL du bouton Learn s'éteigne. Tous les codes sont maintenant effacés. Reprogrammer tout accessoire que vous souhaitez utiliser.

PROGRAMMATION

Des accessoires variés (disponibles séparément) peuvent être programmés sur le panneau de commande myQ.

TÉLÉCOMMANDE

1. Appuyez deux fois sur le bouton « LEARN » (apprentissage) du panneau de commande. Le témoin DÉL d'apprentissage rouge s'allumera.
2. Appuyer sur le bouton de la télécommande qui fera fonctionner votre porte de garage.
3. L'éclairage de l'ouvre-porte de garage clignote (ou deux déclics se font entendre) une fois que le code a été programmé.

ENTRÉE SANS CLÉ

1. Appuyez deux fois sur le bouton « LEARN » (apprentissage) du panneau de commande. Le témoin DÉL d'apprentissage rouge s'allumera.
2. Introduire un numéro d'identification personnelle (NIP) à quatre chiffres de votre choix sur le pavé numérique. Appuyer ensuite sur le bouton « ENTER ».
3. L'éclairage de l'ouvre-porte de garage clignote (ou deux déclics se font entendre) une fois que le code a été programmé.

1. Appuyez deux fois sur le bouton « LEARN » (apprentissage) du panneau de commande. Le témoin DÉL d'apprentissage rouge s'allumera.
2. Appuyez sur le bouton « LEARN » du panneau de commande myQ.*

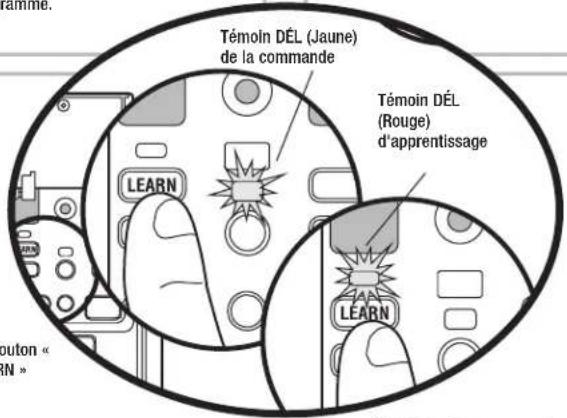

Témoin DÉL (Jaune) de la commande Témoin DÉL (Rouge) d'apprentissage LEARN LEARN outon « N »

Modèle WSLCEV/WSLCEVC

Commutateur de télécommande d'éclairage

Le module d'éclairage peut être synchronisé avec les ampoules de l'ouvre-porte de garage.

Le bouton « LEARN »

Modèle PILCEV/PILCEVC Télécommande de l'éclairage

Le module d'éclairage peut être synchronisé avec les ampoules de l'ouvre-porte de garage.

* Les accessoires myQ peuvent être programmés pour la passerelle Internet Chamberlain® ou le panneau de commande myQ. Pour obtenir des instructions sur la programmation de la passerelle Internet, reportez-vous au manuel.

ACCESSOIRES COMPATIBLES

ACCESSOIRES

SECURITY+2.0TM:

Modèle 950ESTD

Télécommande à 1 touche

Modèle 953ETSD

Télécommande à 3 touches

Modèle 956EV/956EVC

Mini-télécommande à 3 touches

Modèle 953EV/953EVC

Télécommande à 3 touches

Modèle 940ESTD

Ouvre-porte sans fi l et sans clé

Modèle 940EV/940EVC

Ouvre-porte sans fi l et sans clé

ACCESSOIRES

myQ:

Modèle WSLCEV/WSLCEVC

Commutateur de télécommande d'éclairage

Modèle PILCEV/PILCEVC

Télécommande de l'éclairage

GARANTIE

La société Chamberlain Group, Inc. garantit à l'acheteur initial que le produit est exempt de tout défaut de matériaux ou de fabrication pendant une période d'un an à compter de la date d'achat.

COMPOSEZ LE NUMÉRO SANS FRAIS SUIVANT POUR LE SERVICE CLIENTÈLE :

1-800-528-9131

www.chamberlain.com

AVIS: Les règles de la FCC et/ou d'Industrie Canada (IC) interdisent tout ajustement ou toute modification de ce récepteur. IL N'EXISTE AUCUNE PIÈCE SUSCEPTIBLE D'ÊTRE ENTRETENUE PAR L'UTILISATEUR. Tout changement ou toute modification non expressément approuvé par la partie responsable de la conformité peut avoir pour résultat d'annuler l'autorité de l'utilisateur de faire fonctionner l'équipement.

Cet appareil est conforme aux dispositions de la partie 15 du règlement de la FCC et de l'norme IC RSS-210. Son utilisation est assujette aux deux conditloins suivantes: (1) ce dispositif ne peut causer des Interférences nuisibles, et (2) ce dispositif doit accepter toute interférence recue, y compris une interférence pouvant causer un fonctionnement non souhaité.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
