Type de produit	Motorisation de porte de garage automatique
Marque	LIFT-MASTER
Modèle	050ACTWFATS
Alimentation électrique	Secteur, avec batterie de secours (non précisée)
Fonctions principales	Ouverture et fermeture motorisées, commande à distance, programmation Wi-Fi, apprentissage de télécommande, réglage des limites de course, détection automatique de force, système d'inversion de sécurité, Protector System®
Matériau du boîtier	Plastique renforcé
Capteurs de sécurité	Capteurs d'inversion de sécurité (Protector System®) – détection d'obstacles jusqu'à 3,8 cm de hauteur
Dimensions approximatives	Non fournies dans la notice – dimensions typiques d'un motoréducteur de porte de garage résidentiel
Poids approximatif	Non fourni – poids typique d'environ 5 à 7 kg
Éclairage intégré	Oui (ampoules non incluses, voyants de clignotement)
Connectivité	Wi-Fi intégré pour contrôle via l'application myQ
Fréquence de la télécommande	Non spécifiée – compatible avec les télécommandes de la marque
Température de fonctionnement	Non spécifiée – usage garage
Entretien et nettoyage	Nettoyer la lentille de la lampe avec un chiffon doux ; vérifier mensuellement le système d'inversion de sécurité
Pièces détachées et réparabilité	Carte logique du récepteur remplaçable (réf. 050ACTWFATS) ; batterie de secours remplaçable
Informations générales	Produit certifié, avertissement California Proposition 65 (plomb). Utiliser des gants et lunettes lors de l'entretien.

FOIRE AUX QUESTIONS - 050ACTWFATS LIFT-MASTER

Comment programmer une télécommande pour l'ouvre-porte LIFT-MASTER 050ACTWFATS ?

Appuyez sur le bouton LEARN (jaune) situé sur le panneau d'extrémité. Dans les 30 secondes, appuyez sur le bouton de la télécommande et maintenez-le enfoncé jusqu'à ce que le voyant de l'opérateur clignote. Relâchez. Si les ampoules ne sont pas installées, vous entendrez deux clics.

Comment régler les limites de course (ouverture et fermeture) ?

Appuyez et maintenez le bouton RÉGLAGE jusqu'à ce que le bouton fléché HAUT clignote. Utilisez les boutons HAUT et BAS pour positionner la porte en position haute souhaitée, puis appuyez sur RÉGLAGE. Faites de même pour la position basse. Les lumières clignotent deux fois pour confirmer.

Comment tester le système d'inversion de sécurité ?

Placez une planche de 3,8 cm (2x4 à plat) au centre sous la porte ouverte. Appuyez sur la télécommande pour fermer la porte. La porte doit s'inverser au contact de l'obstacle. Si ce n'est pas le cas, répétez le réglage des limites et testez à nouveau.

Que faire si la porte ne se ferme pas complètement ?

Vérifiez que les capteurs de sécurité (Protector System®) sont alignés et non obstrués. Nettoyez les lentilles des capteurs. Si le problème persiste, réajustez les limites de course ou effectuez un réglage de force automatique.

Comment remplacer la carte logique du récepteur ?

Débranchez l'alimentation et la batterie. Retirez la lentille de la lampe, déconnectez les fils et les nappes, retirez les vis et les pinces. Installez la nouvelle carte, rebranchez et testez. Portez des gants et lunettes.

Comment connecter l'ouvre-porte au Wi-Fi ?

Référez-vous au manuel d'utilisation fourni avec le module Wi-Fi intégré. Généralement, vous devez télécharger l'application myQ et suivre les instructions de configuration réseau.

Que signifie un clignotement rapide des lumières ?

Cela peut indiquer une anomalie : capteur mal aligné, obstruction, ou problème de programmation des limites. Consultez la section dépannage de la notice.

Comment changer la batterie de secours ?

Débranchez l'alimentation secteur. Ouvrez le compartiment de la batterie (généralement sous le capot). Déconnectez l'ancienne batterie et installez une neuve de même type. Reconnectez l'alimentation. Portez des gants.

Pourquoi la porte s'arrête et ne se rouvre pas lors du test d'inversion ?

Cela indique un réglage incorrect des limites de force. Répétez la procédure de programmation du déplacement (étape 1 du réglage) puis testez à nouveau. Si l'échec persiste, appelez un technicien.

Où trouver le numéro de série myQ ?

Le numéro de série myQ se trouve sur l'étiquette de remplacement de la carte logique. Il est également indiqué sur l'étiquette STEP SAVER SETUP à coller sous le bouton jaune LEARN.

MODE D'EMPLOI 050ACTWFATS LIFT-MASTER

1 Avant de commencer

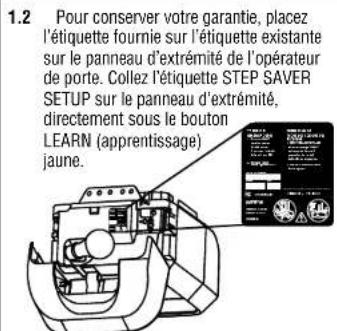

Votn neuou muno de sere myQ se trouve sur t etiquetde remplacement de vrotte cartogique de remplacement. Vou arez besoin de ce nuovne numero de sere myq por connecter voeute au reseaou. Voues aglement une etique STEP SAVER SETUP qu it doitetre collie sur vrotte panneau dextreite directement sous le bouton jaune LEARN (apprentissage) pour permettre une identilization ulterieure. Cete duixieme etique indque que vote carta a et qu'une nouvelle etique de produt doit et placed sur t etique de product actuile. Is est possible que I'aspect de votre produit soit different.

AVENTISSEMENT

Pour évider d'éventuelles BLESSURES GRAVES, voire FATALES:
- Debranche TOUT l'alimentation électrique et la batterie AVANT d'effectuer TOUT service ou entretien.

ATTENTION

Pour évider d'endommager le récepteur/ la carte logique, ne touchez PAS le circuit imprime du récepteur/de la carte logique de remplacement pendant l'installation.
Portez TOUJOURS des gants et des lunettes de protection lorsqu vous changez la batterie ou que vous travailliez autour du compartment de la batterie.

1.1 Retirez la lentille de lampe en tirant sur les cotés du dessus de la lentille de lampe et effectuez une rotation de la lentille de lampe vers le bas. Pressez les pince des la lentille de lampe pour-retirer la lentille du panneau d'extremité.

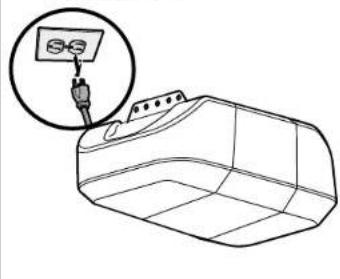

1.3 Debranche l'alimentation de I'opérateur de porte.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'Etat de Californie comme provoquant le cancer, des malformations congenitales ou d'autres problèmes de reproduction. Pour plus d'information, visitez www.P65Warnings.ca.gov.

2 Retirez la carte logique du récepteur

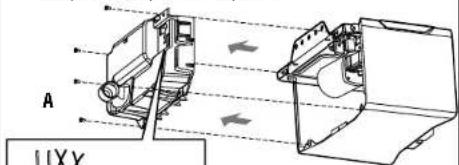

2.1 Débranchez les fils des bornes à connexion rapide (A). Retirez le panneau d'extrémité de la carte logarithque du récepteur de l'opérateur de porte.

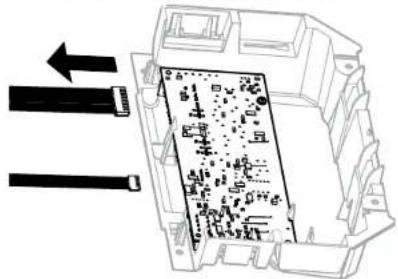

2.2 Debranchez les hernains de cable de la carte logique du recepteur. Vous pourriez avoir besoin d'une pince a becs pointus pour retirer le hernains.

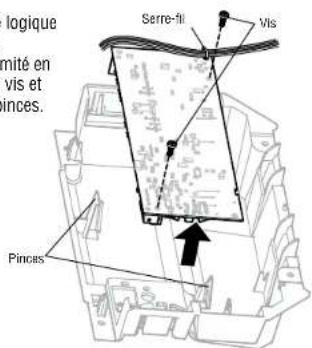

2.3 Retirez la carte logique du recepteur du panneau d'extremite en retirant les deux vis et relachant les 2 pince.

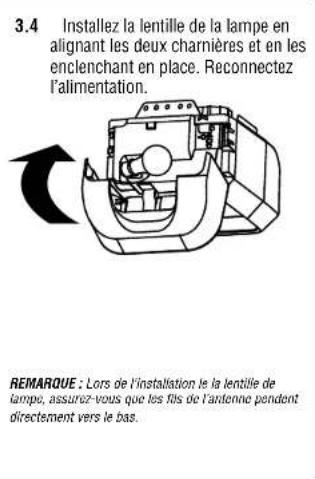

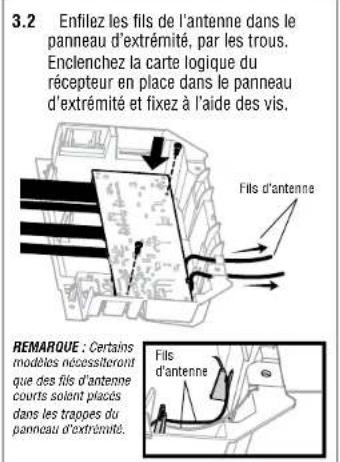

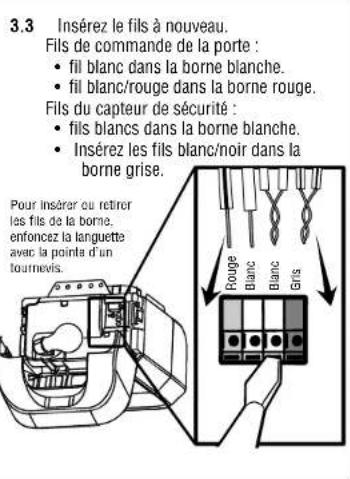

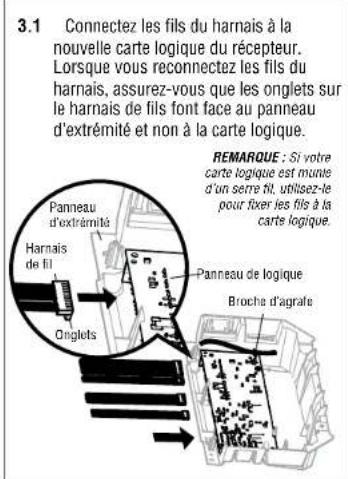

3 Installez la nouvelle carte logique du récepteur

REMARQUE: Un test du système d'inversion de sécurité est nécessaire pour un fonctionnement sur.

Programmation

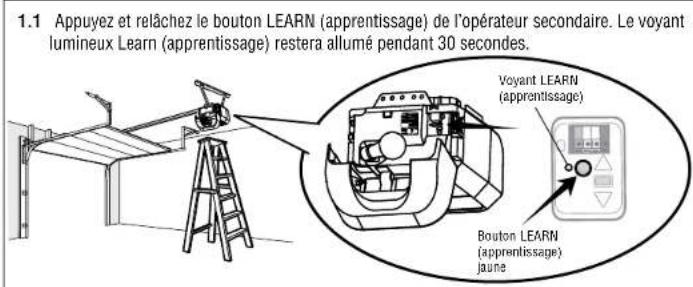

1Programmez une telecommande à l'aide du bouton d'apprentissage (non inclus)

1.2 Dans les 30 secondes, appuyez sur le bouton de la télékomande et maintenez-le enforcé.

1.3 Relâchéz le bouton lorsquè le voyant de l'opérateur de porte clignote. Le code est appris. Si les ampôules ne sont pas installées, vous entendrez deux clicks.

Pour programmer I'opérateur de port Wi-Fi sur votre réseau, reportez-vous à votre manuel d'utilitaire.

Réglage

1Programmer le déplacement

AVENTISSEMENT

Sile capteur d' inversion de securié n'est pas installe correctement,les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTELLES par une porte de garaje qui se ferme.

• Un réglée incorpacte des limites de déplacement de la porte de garage empêchera le bon fonctionnement du système d' inversion de sécurité
  -AppresTOUT réglage, le système d' inversion de sécurité DOIT est testé. La porte DOIT s'inverser au contact d'un object d'une hauteur de 3,8 cm (11,2 po) (ou un 2x4 posé à plait) sur le sol.

Pendant la programmation de la course, les boutons flèchés vers le HAUT et le BAS peuvent être utilisés pour déplacer la porte selon les besoins. Les capteurs d'insération de sécurité seront déconnectés pendant le processus de programmation du déplacement. Pendant la configuration de la force automatique, la porte s'ouvre et se ferme automatique.

1.1 Appuyez sur le bouton de réglage et maintené bouton enforcé jusqu'à ce que le bouton fléché vers le HAUT commence à clignoter et/ou qu'un bip se fasse entendre.

Les capteurs d'inversion de sécurité seront déconnectés pendant le processus de programmation du déplacement.

1.2 Appuyez et maintenez le bouton UP (haut) jusqu'à ce que la porte soit dans la position HAUTE souhafte.

1.3Lorsque la porte est dans la position HAUTE souhaitee, appuyez et relachez le bouton de reglage. Les lumières de l'ouvre-porte de garage clignoteront deux fois et le bouton fléché vers le BAS commencerca a clignoter.

1.4 Appuyez et maintainé le bouton flché vers le BAS jusqu'à ce que la porte soit dans la position BASSE souhaïte.

1.5 Lorsque la porte est dans la position BASSE souhaitee, appuyez et relachec le bouton réglage.Les lumières de l'ouvre-porte de garape clignoteront deux fois.Le programme du déplacement est maintainant terminée. Si les lumières de l'ouvre-porte de garape clignotent 5 fols, la programmation est terminée et les limites de déplacement n' ont pas eté régles.Veuille redemarrer le processus de la programmation du déplacement.

1.6 Aloutez l'autocollant Step Saver sous le bouton jaune de programmation.

2 Configuration de la force automatique

Lorsque les positions de montée et de descente ont ete regles manuellement, les capteurs d' inversion de securite reconnectet et deviennent operationnels. L'ouvre-porte entre ensuite dans une operation de detection de force en deplacant automatique la porte pour l'ouvir et la fermer. L'ouvre-porte de garaje emet une alerte sonore et visuelle avant d'ouvir et de fermer automatique la porte. L'ouvre-porte de garaje emettra trois bis, confirmant que la configuration de la force automatique s'est droulue avec succes. Le relagge est terminé.

Si vous entendez un long bip après que la porte ait tenté de se déplacer, cela signifie que le réglage de la force automatique ne s'est pas déroule correctement. Veuillez recommencer à l'étape 1 de Programmer le déplacement.

3 Faites un test pour vérifier le système d'inversion de sécurité

A VERTISSEMENT

Si le capteur d' inversion de securi té n'est pas instalé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVÉS VOIRE MORTÉLLES par une porte de garaje qui se ferme.

• Le système d'inversion de sécurité DOIT esté le tous les mois.
• Vouss DEVEZ tester le systeme d'inversion de sécurité après TOUT régla. La porto DOIT s'inverser au contact d'un objet élevé de 3,8 cm de haut (ou 2x4 posé à plat) sur le sol.

3.1 La porte étant complètement ouverte, placez une planche de 3,8 cm (1 1/2 pouce) (ou un 2x4 à plat) sur le sol, au centre, dessous la porte du garage.

3.2 Appuyez sur le bouton pouvoir de la télécommande pour fermer la porte. La porte DOIT s'inverser lorsqu'elle entre en contact avec la planche.

Si la porte s'arrete mais ne se reouvre pas :

1. Répréféze la programmation du déplacement (voir l'étape de réglage 1);
2. Repetez le test d' inversion de sécurité.
   Si le test continue d'échouer,appelez un technicien qualifié en systèmes de portes.

4 Testez le Protector System®

AVENTISSEMENT

Si le capteur d' inversion de securié n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTÉLLES causées pas une porte de garaghi qui se ferme.

4.1 Ouvrez la porte. Placez un obstacle sur le chemin de la porte.

4.2 Appuyez sur le bouton poussoir de la télécommande pour fermer la porte. La porte ne bougera pas de plus de 2,5 cm (1 po).

L'ouvre-parte de garaje ne se ferrares pas a partir d'une telecommunicatione si le voyant de I'un ou I'autre des capteurs est etient (ce qui you avert du fait que le capteur est mal aligné ou obtrue).

Si l'ouvre-porte de garaje ferme la porte lorsque le capteur d'inversion de sécurité est obstrue (et que les capteurs ne sont pas a plus de 15 cm [6 po] du sol), appelee un technicien qualifie en systèmes de portes.
