050ACTWFATS - Puerta de garaje automática LIFT-MASTER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Motorización de puerta de garaje automática
Marca	LIFT-MASTER
Modelo	050ACTWFATS
Alimentación eléctrica	Red eléctrica, con batería de respaldo (no especificada)
Funciones principales	Apertura y cierre motorizados, control remoto, programación Wi-Fi, aprendizaje de mando, ajuste de límites de carrera, detección automática de fuerza, sistema de inversión de seguridad, Protector System®
Material de la carcasa	Plástico reforzado
Sensores de seguridad	Sensores de inversión de seguridad (Protector System®) – detección de obstáculos hasta 3,8 cm de altura
Dimensiones aproximadas	No proporcionadas en el manual – dimensiones típicas de un motorreductor de puerta de garaje residencial
Peso aproximado	No proporcionado – peso típico de aproximadamente 5 a 7 kg
Iluminación integrada	Sí (bombillas no incluidas, luces intermitentes)
Conectividad	Wi-Fi integrado para control a través de la aplicación myQ
Frecuencia del mando a distancia	No especificada – compatible con los mandos a distancia de la marca
Temperatura de funcionamiento	No especificada – uso en garaje
Mantenimiento y limpieza	Limpiar la lente de la lámpara con un paño suave; verificar mensualmente el sistema de inversión de seguridad
Piezas de repuesto y reparabilidad	Placa lógica del receptor reemplazable (ref. 050ACTWFATS); batería de respaldo reemplazable
Información general	Producto certificado, advertencia California Proposition 65 (plomo). Usar guantes y gafas durante el mantenimiento.

Preguntas frecuentes - 050ACTWFATS LIFT-MASTER

¿Cómo programar un mando a distancia para el abrepuertas LIFT-MASTER 050ACTWFATS?

Presione el botón LEARN (amarillo) ubicado en el panel del extremo. Dentro de los 30 segundos, presione el botón del mando a distancia y manténgalo presionado hasta que el indicador del operador parpadee. Suelte. Si las bombillas no están instaladas, escuchará dos clics.

¿Cómo ajustar los límites de carrera (apertura y cierre)?

Presione y mantenga el botón AJUSTE hasta que el botón de flecha ARRIBA parpadee. Use los botones ARRIBA y ABAJO para posicionar la puerta en la posición alta deseada, luego presione AJUSTE. Haga lo mismo para la posición baja. Las luces parpadean dos veces para confirmar.

¿Cómo probar el sistema de inversión de seguridad?

Coloque una tabla de 3,8 cm (2x4 plana) en el centro debajo de la puerta abierta. Presione el mando a distancia para cerrar la puerta. La puerta debe invertirse al contacto con el obstáculo. Si no es así, repita el ajuste de los límites y pruebe de nuevo.

¿Qué hacer si la puerta no se cierra completamente?

Verifique que los sensores de seguridad (Protector System®) estén alineados y no obstruidos. Limpie las lentes de los sensores. Si el problema persiste, reajuste los límites de carrera o realice un ajuste de fuerza automático.

¿Cómo reemplazar la placa lógica del receptor?

Desconecte la alimentación y la batería. Retire la lente de la lámpara, desconecte los cables y las cintas, retire los tornillos y las pinzas. Instale la nueva placa, reconecte y pruebe. Use guantes y gafas.

¿Cómo conectar el abrepuertas al Wi-Fi?

Consulte el manual de usuario proporcionado con el módulo Wi-Fi integrado. Generalmente, debe descargar la aplicación myQ y seguir las instrucciones de configuración de red.

¿Qué significa un parpadeo rápido de las luces?

Esto puede indicar una anomalía: sensor mal alineado, obstrucción o problema de programación de los límites. Consulte la sección de solución de problemas del manual.

¿Cómo cambiar la batería de respaldo?

Desconecte la alimentación de red. Abra el compartimento de la batería (generalmente debajo de la cubierta). Desconecte la batería vieja e instale una nueva del mismo tipo. Reconecte la alimentación. Use guantes.

¿Por qué la puerta se detiene y no vuelve a abrirse durante la prueba de inversión?

Esto indica un ajuste incorrecto de los límites de fuerza. Repita el procedimiento de programación de desplazamiento (paso 1 del ajuste) y pruebe de nuevo. Si el fallo persiste, llame a un técnico.

¿Dónde encontrar el número de serie myQ?

El número de serie myQ se encuentra en la etiqueta de reemplazo de la placa lógica. También se indica en la etiqueta STEP SAVER SETUP que se pega debajo del botón amarillo LEARN.

MANUAL DE USUARIO 050ACTWFATS LIFT-MASTER

El numero de series de su nuevo myQ se ocundra en la etiqua de reemplazo con su tarjeta lqica de reemplazo. Necessitar aee novo nmero de serde myQ para conectar su operador a la red.
Tambien rendra una etiqua de CONFIGURacion DEL AHORRADOR DE PASOS que deber ser adhera a su panel del extremo directamente bajo el boton amarro LEARN (APRENDER) para su futura identificacion. esta seguda etiqua indica que su tarjeta se actualizado y que debe colocarse una newa etiquita de producto sobre la actual. Su producto puede tener un aspecto differente.

ADVERTENCIA

Para evaporar些许 LESIONES GRAVES o la MUERTE:
- Desconecte TODA alimentacion electrica y de bateria ANTES de realizar CUALQUIER servicios o mantenimiento.

PRECAUCION

Para evaporar daños al receptor/tarieta lógica, NO toque el circuito impreso de la tarieta en el receptor/tarieta lógica de repuesto durante la instalación.

Use SIEMPRE guantes protectores y protectores para la vista al carrigar la bateria o al trabajo cercar del compartmente de la bateria.

1.1 Quite la lente la luz al tirar de sus lados superiores y girela hacía bajo. Apriete las presillas de la lente de luz para quitarla del panel del extremo.

1.2 Para Maintener su garantía, Coloque la etiqueta suministrada sobre la etiqueta existente en el panel del extremo del abrepuestos de garaje. Adhiera la etiqueta de CONFIGURACION DEL AHORRADOR DE PASOS en el panel del extremo juste bajo del botón amarillo Learn (Aprender).

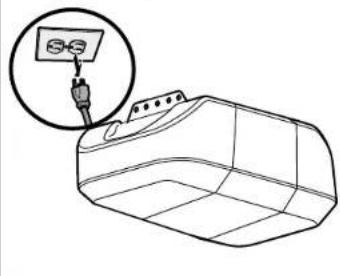

1.3 Desconecte la alimentacion del operador de puerta.

2 Quite la tarjeta lógica del receptor

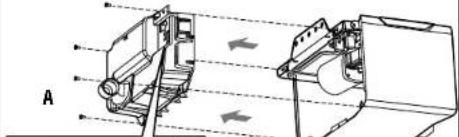

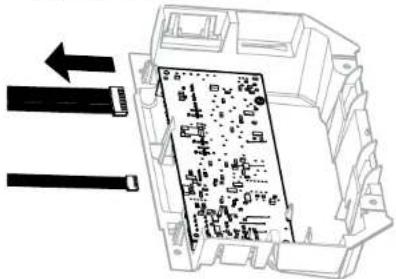

2.1 Desconecte los cables de las terminales de connexion rápida (A). Retire el panel del extremo de la tarjeta lógica del receptor del operador de puerta.

2.2 Desconecte el arnes del cable de la tarjeta lógica del receptor. Es posible que necestte pinzas de punta para quitar los arneses.

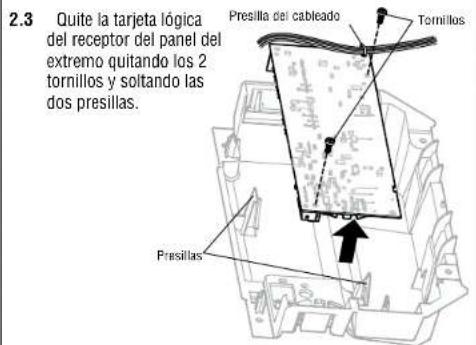

3 Instalar la tarjeta lógica del receptor

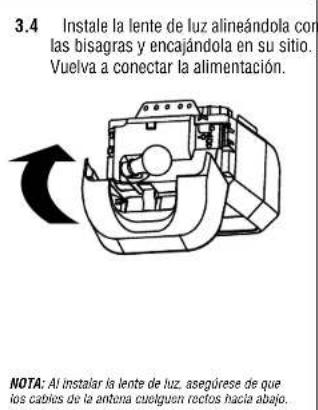

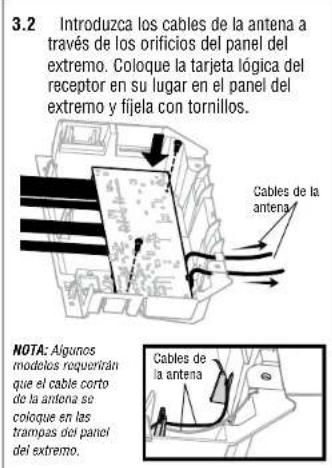

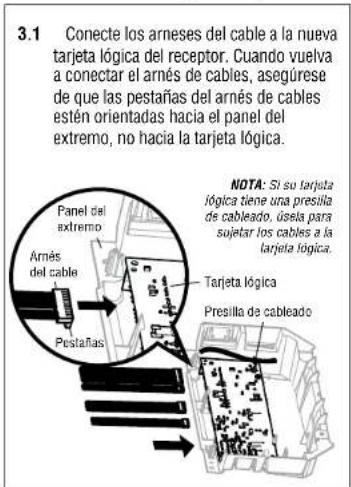

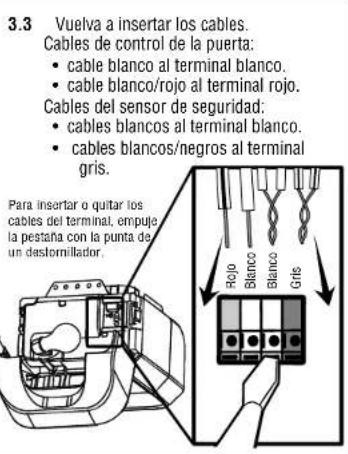

NOTE: Es requisite probar el sestma de inversion de segurid para un funconamento seguro.

Programación

1 Programe un control remoto con el botón learn (aprender) (no se suministra)

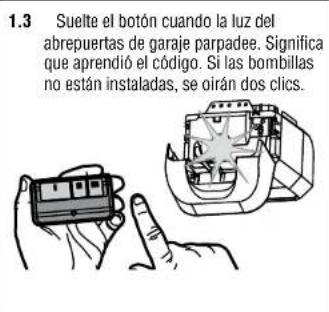

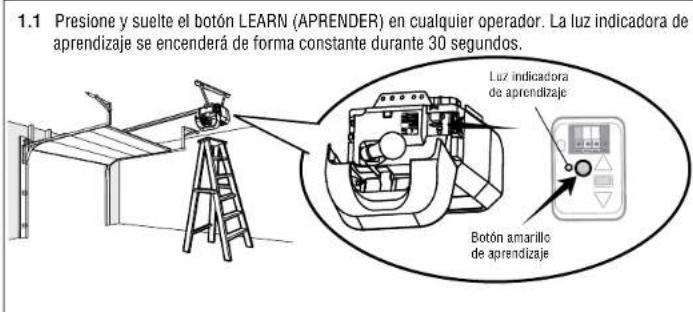

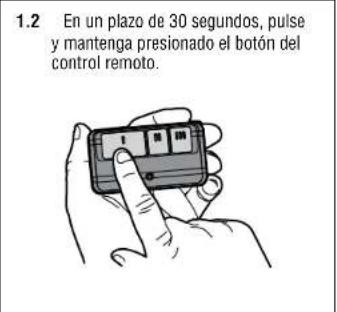

Para programar el abrepuertas de garaje por Wi-Fi en su red, consulte el manual del usuario.

Ajuste

1 Programar el recorrodo

ADVERTENCIA

Sin unsystema de inversi on de seguidad correccionamente instalado, las personas (en particular,los niñosPEGuehos) podiar sufrir GRAVES LESIONES o la MUERTE como consecuencia del ciere de la puerta del garaje
- Un ajusté incorpore de los limites de recorrido de la puerta del garaje interjería con la operación correcta del Sistema de inversion de calidad.
- Después de realizar CUALQUIER ajusté, DEBE probing aistema de inversion de seguidad. La puerta DEBE invertir su direccion de movimiento alentar en contacto con un objeto de 1 - 1 / 2^n (3.8 cm) de alto (o de 2x4 colocado酐) sobre el piso.

M 登目：10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1.1 Mantenga presionado el botón de ajuste hasta que el botón UP (SUBIDA) comience a parpaear o se escuche un pitido.

Los sensores de inversion de seguridad estarán desconnectados durante el proceso de programación del recorro.

1.2 Mantenga presionado el botón UP (SUBIDA) hasta que la puerta alcance la posicion de SUBIDA deseada.

1.3 Una vez que la puerta está en la posicion UP (de SUBIDA)紊ada, presione y sueite el boton de ajuste. Las laces del abrepuestos de garaje parpadearan dos veces y el boton UP (SUBIDA) comenzarà a parpaeard.

1.4 Mantenga presiondo el boton DOWN (BAJADA) hasta que la puerta alcance la posicion de BAJADA征求意见.

1.5 Una vez que la puerta está en la posicion DOWN (BAJADA)紊ada, presione y sueite el botón de ajuste. Las luces del abrepuertas de garaje parpadearan dos veces. Se completó el proceso de programar el recorro. Si las luces del abrepuertas de garaje parpadean 5 veces, entonces se ha llegado al limite de tiempo de programación y los limites de desplazamente no se han fijado. Reinicie el proceso de programar el recorro.
1.6 Ahada la pegatina del Ahorrador de pasos bajo el boton de programacion amarillo.

2 Configuración de fuerza automática

Uns establecidas manlente las posiciones de subida y bajda, los sensores de inversion de seguidar se reconectaran y se tornar an operationales. Seguidamente, el abrepertas ingresara en un operacion de detection de fuerza al mover la puerta automatistica para abrirla y cerrarla. El abrepertas de garaje emitir a una alerta visual y audible antes de和睦 cerrar la puerta automatistica. El abrepertas de garaje emitir un pito du tres veces, confirmando de este modo que se ha completado con exito la configuracion de fuerza automatica. El ajuste está completo.

S oye un pitido longo despues de que la puerta intenta moverse,對於 no se ha completenessatisfactoriamente la configuracion de fuerza automatica. Vuela a iniciar el procedimiento a partir del paso 1 de Programar el recorro.

3 Probar el sistemas de inversion de seguidad

ADVERTENCIA

Sin unistema de inversion de seguidad correctamente instalado, las personas (en particular, los niñosPEGUEDES) podiar sufrIGRAVES LESIONEs o la MUJERTE como consecuencia del ciere de la puerta del garaje

• El Sistema de inversion de calidad DEBF probarse cada mes.
• Después de hacer CUALQUIER ajusté, DEBE probarse el Sistema de inversion de seguidad. La puerta DEBE invertir su direction de movimiento alentar en contacto con un objeto de 1 - 1 / 2^n (2 cm) de alto (a de 2 × 4 colocado plano) sobre el piso.

3.1Conla puerta complemente abierta, colque una tabla de 1-1/2 pulg. (3.8 cm) (o una madera de 2 × 4 colocada plana) sobre el piso, centrada bajo de la puerta del garaje.

3.2 Presione el boton Push (Pulsar) del control remoto para cerrar la puerta. La puerta DEBE invertir la direccion de movimiento cuando entre en contacto con la tabla.

Si la puerta se deliere pero no invierte su sentido de movimiento:

1. Repila Programar el recorro (consulte el paso 1 de Ajuste):
2. Repita la proba de inversion de seguidur. Si la proba sique fallando, Ilame a un tectrico capacitado en sistemas de puertas.

4 Probar el Protector System

ADVERTENCIA

Sin un sistema de inversion de seguidad correctamente instalado, las personas (en particular, los niñosPEGUEDES) podrian sufir GRAVES LESIONES o MUERTE como consecuencia del ciere de la puerta del garaje.

4.1 Abrir la puerta. Colque una obstruccion en la trayectoria de la puerta.

4.2 Presione el boton Press (Pulsar) del control remoto para cerrar la puerta. La puerta no se moveras de una pulgada (2.5cm)

El abrepuestos de garaje no cerrará desde un control remoto si el LED en cualesquiera de los sensores de inversionión de seguidad está apagado (aleriandole del着他do que el sensor esmal alineado u obstrulido).

Si el abrepuertas de garaje cierra la puerta cuando el sensor de inversion de calidad está obstruido (y los sensores no estan a mas de 6^ [15 cm] sobre el piso), llame a un technically capazido en sistemas de puertas.
