Type de produit	Ouvre-porte de garage motorisé
Marque	Lift-Master
Modèle	050DCTBLKMC
Alimentation	120 V AC, 60 Hz, batterie de secours intégrée (en option)
Dimensions (approx.)	30 x 20 x 15 cm
Poids (approx.)	5 kg
Fonctions principales	Ouverture/fermeture motorisée, Wi-Fi intégré, compatibilité myQ, système d'inversion de sécurité, capteurs photoélectriques, éclairage LED
Entretien et nettoyage	Nettoyer les lentilles des capteurs avec un chiffon doux, vérifier les câbles, lubrifier les rails une fois par an
Sécurité	Système d'inversion de sécurité, capteurs d'obstruction, arrêt automatique, test mensuel recommandé
Pièces détachées et réparabilité	Télécommande, capteurs de sécurité, carte mère du récepteur, batterie de secours
Informations générales	Ouvre-porte de garage résidentiel, compatible avec les portes sectionnelles, installation facile

FOIRE AUX QUESTIONS - 050DCTBLKMC LIFT-MASTER

Comment programmer une télécommande pour l'ouvre-porte ?

Appuyez sur le bouton LEARN situé sur la carte mère. Dans les 30 secondes, appuyez et maintenez le bouton de la télécommande jusqu'à ce que les voyants clignotent ou que deux clics se fassent entendre.

Comment régler les limites de déplacement de la porte ?

Appuyez sur le bouton de réglage jusqu'à ce que le bouton HAUT clignote. Utilisez les boutons HAUT et BAS pour positionner la porte aux limites souhaitées, puis appuyez sur le bouton de réglage pour confirmer.

Comment effectuer le test d'inversion de sécurité ?

Placez une planche de 3,8 cm (1 1/2 po) au centre sous la porte ouverte. Appuyez sur la télécommande pour fermer la porte. La porte doit s'inverser au contact de la planche.

Que faire si la porte ne s'inverse pas lors du test ?

Répétez la programmation du déplacement (étape 1 de Réglage). Si le test échoue encore, contactez un technicien qualifié en systèmes de portes.

Comment connecter l'ouvre-porte à mon compte myQ ?

Utilisez le numéro de série myQ situé sur l'étiquette fournie avec la nouvelle carte mère. Suivez les instructions du Guide de l'utilisateur pour ajouter l'ouvre-porte à votre compte.

Comment remplacer la carte mère du récepteur ?

Débranchez l'alimentation et la batterie. Retirez la lentille de lampe, déconnectez les fils et les faisceaux, retirez les vis et les pinces, puis installez la nouvelle carte mère en reconnectant les fils.

Que signifient 5 clignotements des lumières ?

Cela indique que les limites de déplacement n'ont pas été réglées correctement lors de la programmation. Redémarrez le processus de réglage en suivant les étapes.

Comment tester le Protector System (capteurs de sécurité) ?

Ouvrez la porte, placez un obstacle sur le chemin. Appuyez sur la télécommande pour fermer la porte. La porte ne doit pas bouger de plus de 2,5 cm (1 po). Les voyants des capteurs doivent être allumés.

Comment nettoyer l'ouvre-porte de garage ?

Nettoyez les lentilles des capteurs avec un chiffon doux sec. Vérifiez l'état des câbles et des connexions. Utilisez un lubrifiant adapté pour les rails une fois par an.

Comment lubrifier les rails de la porte de garage ?

Appliquez un lubrifiant à base de silicone ou de graphite sur les rails, les roulettes et les charnières. Évitez les lubrifiants à base d'huile qui peuvent attirer la saleté. Lubrifiez une fois par an.

MODE D'EMPLOI 050DCTBLKMC LIFT-MASTER

Modèle 050DCTBMC et 050DCTBLKMC

Montage

REMARQUE: Le 050DCTB remplace les 050DCTWF et le 050DCTBLK remplace le 050DCTWFLK. Le 050DCTBMC remplace le DCTB/DCTWF, et le DCTBLKMC remplace le DCTBLK et le DCTWFLK.

1 Avant de commencer

Votte ouvre-porte de garag est muni d'une passerelle située sur la carte mere du recepteur. Ares avoir installe la nouvelle carte mere du recepteur, pour ajouter voire-porte de garage a votre compte myQutilise z le numero de serie de myQ situated sur l'etiquette fournie. Les produits illustres dans les instructions y sont a titre de reference.Vote produit pour etre different. Le micrologiciel de la carte mere a eti me a jour. La mise a jour fourit des avis d'obstruction qui envoient un signal lorsque the ouvre-porte percoit une resistance comme une obstruction ou autre piage dans la porte et systeme de rails. La porte arrre o remont aux limits de l'ouverture, l'ouvre-porte emet un bip et les lumieres clignotent 5 fois.

A VERTISSEMENT

Pour eviter d'eventuelles BLESSURES GRAVES, voire FATALES
- Débranche TOUT l'alimentation électrique et la batterie AVANT d'effectuer TOUT service ou entretien.

ATTENTION

Pour évier d'endommager le récepteur/la carte mère, ne touchez PAS le circuit imprimé du récepteur/de la carte mère de remplacement pendant l'installation.
Portez TOUJOURS des gants et des lunettes de protection lorsque vous changez la batterie ou que vous travaillée autour du compartment de la batterie.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'Etat de Californie comme provoquant le cancer, des malformations congenétées ou d'autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.

www.P65Warnings.ca.gov. Retirez la carte mère du récepteur

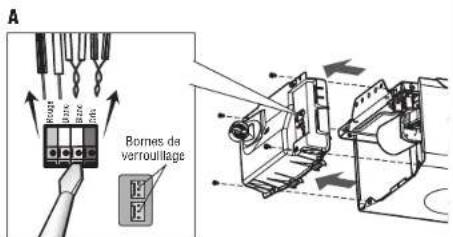

2.1 Déconnectez les fils des bornes à connexion rapide (A). Déconnectez tout fils des bornes de verrouillage. Retirez le panneau d'extremité du récepteur de la la carte mère.

Pour insérer ou réflérer les fils de laborne, en lancez la langueue avec la pointe d'un tournevis.

1.1 Retirez la lentille de lampe en tirant sur les cotes du dessus de la lentille de lampe et effectuez une rotation de la lentille de lampe vers le bas. Presse les pincees de la lentille de lampe pour retirer la lentille du panneau d'extremité.

1.2 Pour保守 votre garantie, placez l'etiquette fournie par-dessus l'etiquette existant sur le panneau d'extrémité de l'ouvre-porte de garage.

1.3 Debranchez l'alimentation électrique et la batterie de l'ouvre-porte de garage (le cas échéant).

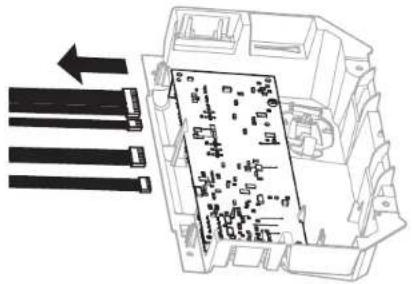

2.2 Debranche les faisceaux de cable de la carte mère du recepteur. Vous pourrièez avoir besoin d'une pince à becs pointus pour retirer le hernais.

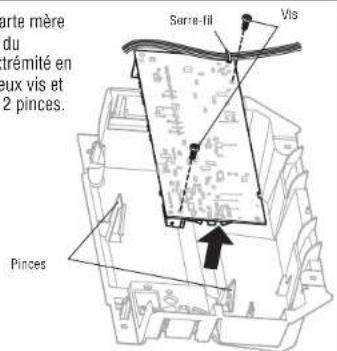

2.3 Retirez la carte mère du récepteur du panneau d'extrémité en retardant les deux vis et relâchant les 2 pinces.

3 Installez la nouvelle carte mère du récepteur

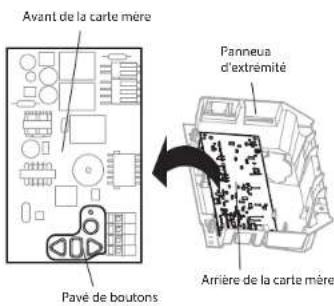

Pour les ouvre-porte de garaje sans système de batteries de secours: Retirrez le cadran de boutons de la carte mère et remplaceze-le avec l'autre cadran de boutons.

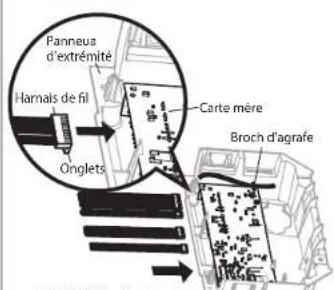

3.1 Connectez les fils du harnais à la nouvelle carte mère du récepteur. Lorsque vous reconnectectez les fils du harnais, assurez-vous que les angelets sur le harnais de fils font face au panneau d'extrémité et non à la carte mère.

REMARQUE: Si vous carte mère est maniée d'un sarre fil, utilisez-fo pour fixer les lis à la cartre mère.

3.2 Enfilez les fils de I'antenne dans le panneau d'extrémité, par les troux. Enclenchez la carte mère du récepteur en place dans le panneau d'extrémité et fixez à l'aide des vis.

REMARKU: Certinale modéles nécessiteront que des fil d'antienne courts soient placés dans les traps du panneau d'extrésimate.

3.3 Inserez le fils a nouveau. Fils de commande de la porte : - fil blanc dans la borne blanche. - fil blanc/rouge dans la borne rouge. Fils du capteur de securite : - fils blancs dans la borne blanche. - fils blanc/noir dans la borne grise. Reconnectez tout fils des bornes de verrouillage.

3.4 Installé la lentille de la lampe en alignant les deux charnieres et en les enclangchant en place. Reconnectez l'alimentation. REMARQUE: Lors de l'installation le la lentille de lampe. assuré-vous que les fils de l'arrière pen降到 disarticlement vers la bas.

REMARQUE: Pour une fonctionnement sécurité, il est nécessaire d'effectuer un test du système d'inversion de sécurité.

Programmation

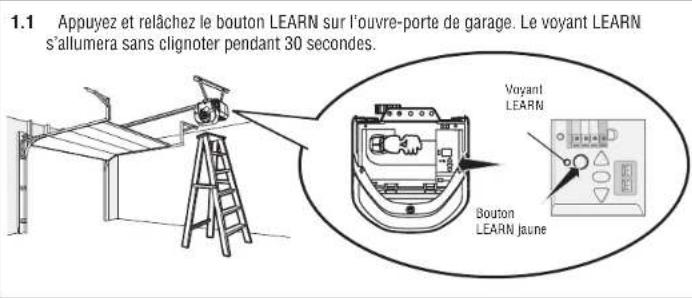

1Programmez une telecommande en utilisant le bouton LEARN

Pour programmer I'ouvre-porte de garage Wi-Fi à votre réseau, consultez votre Guide de l'utilisateur.

1.2 Dans les 30 secondes, appuyez sur le bouton de commande à distance et maintenez-le enonce.

1.3 Relâchéz le bouton lorsquè les voyants de la porte de garaje clignotent. Le code est appris. Si les ampôules ne sont pas installées, vous entendrez deux clicks.

Réglage

1Programmez le déplacement

AVERAGEMENT

Si le capteur d'inversion de sécurité n'est pas installe correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTELLES par une porte de garage qui se ferme.

• Un réglage incorrect des limites de déplacement de la porte de garapé perturbera le bon fonctionnement du système d'inversion de sécurité.
  -AppresTOUTreglage,lesysteme d'inversion desecurite DOITetre testede la porte DOIT s'inverser au contact d'un objet d'une hauteure de 3.8cm 1/12 po ou un 2x4poséa plat) sur le sol.

Pendant la programmation de la course, les boutons flèchés vers le HAUT et le BAS peuvent être utilisés pour déplacer la porte selon les besoin. Les capteurs d'inversion de sécurité seront déconnectés pendant le processus de programmation du déplacement. Pendant la configuration de la force automatique, la porte s'ouvre et se ferme automatiquelement.

1.1 Appuyez sur le bouton de réglage et maintenéz bouton enforcé jusqu'à ce que le bouton fléché vers le HAUT commence à clignoter et/ou qu'un bip se fasse entendre.

Les capteurs d'inversion de sécurité seront déconnectés pendant le processus de programmation du Replacement.

1.2 Appuyez et maintainé le bouton UP (haut) jusqu'à ce que la porte soit dans la position HAUTE souhaïte.

1.3 Lorsque la porte est dans la position HAUTE souhaitee, appuyez et relachez le bouton de reglage. Les lumières de I'ouvre-porte de garaje clignoteront deux fois et le bouton DOWN (bas) commencerà clignoter.

1.4 Appuyez et maintainé le bouton DOWN (bas) jusqu'à ce que la porte soit dans la position BASSE souhaïée.

1.5 Lorsque la porte est dans la position BASSE soushaitee, apuyese et relaçée le bouton
réglage. Les lumières de l'ouvre-porte de garage clignoteront deux fois. Le programme du déplacement est maintainant terminée. Si les lumières de l'ouvre-porte de garage clignotent 5 fois, la programmation est terminée et les limites de déplacement n' ont pas été régies. Veuiliez redémarrer le programme de processus de déplacement.
1.6 Ajoutez l'autocollant des etapessur le bouton jaune programmation.

2 Configuration de la force automatique

Lorsque les positions de montée et de descente ont eté régles manuellement, les capteurs d' inversion de sécurité se reconnectct et deviennent opérationnels. L'ouvre-porte entre ensuite dans une opération de détction de force en déplacant automatique la portepour l'ouvir et la fermer. L'ouvre-porte de garage émet une alerte sonore et visuelle avant d'ouvir et de fermer automatique la porte. L'ouvre-porte de garage émettra trois bips, confirmant que la configuration de la force automatique s'est déroulée avec succès. Le réglage est terminé.

Si vous entendez un long bip après que la porte ait tenté de se déplacer, cela signifie que le réglage de la force automatique ne s'est pas déroulé correctement. Veuillez recommencer à l'étape 1 de Programmez le déplacement.

3 Faites un test pour vérifier le système d'inversion de sécurité

A VERTISSEMENT

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTELLES par une parte de garage qui se ferme.

• Le système d'inversion de sécurité DOIT est testé tous les mois.
• Vous DEVEZ tester le système d'inversion de sécurité après TOUT réglage. La porte DOIT s'inverser au contact d'un objet élevé de 3,8 cm de haut (ou 2x4 posé à plat) sur le sol.

3.1 La porte étant complètement ouverte, placez une planche de 3,8 cm (1 1/2 pouce) (ou un 2x4 à plat) sur le sol, au centre, dessous la porte du garage.

3.2 Appuyez sur le bouton pouvoir de la télécommande pour fermer la porte. La porte DOIT s'inverser lorsqu'elle entre en contact avec la planche.

Si la porte s'arreté mais ne se réouvre pas : 1. Répétez la programmation du déplacement (voir l'étage de réglage 1)
2. Repetez le test d' inversion de sécurité Si le test continue d'échouer,appelez un technicien qualifié en systèmes de portes.

4 Testez le Protector System

AVERAGEMENT

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (en particulier les jeunes enfants) peuvent SUBIR DES BLESSURES GRAVES VOIRE MORTELLES causées pas une porte de garage qui se ferme.

4.1 Ouvrez la porte. Placez un obstacle sur le chemin de la porte.

4.2 Appuyez sur le bouton poussoir de la télécommande pour fermer la porte. La porte ne bougera pas de plus de 2,5 cm (1 po).

L'ouvre-porte de garaje ne se fermera pas a partir d'une telecommande si le voyant de l'un ou l'autre des capteurs est eteint (ce qui vous avertit du fait que le capteur est mal aligné ou obstrue).

Si I'ouvre-porte de garaje ferme la porte lorsque le capteur d'inversion de sécurité est obstrue (et que les capteurs ne sont pas a plus de 15 cm [6 po] du sol), appezez un technician qualifie en systèmes de portes.
