Energy 126 - Chargeur de batterie GYS - Notice d'utilisation et mode d'emploi gratuit

Marque	GYS
Modèle	Energy 126
Type de produit	Chargeur de batterie
Type de batterie compatible	Plomb 12V (6 éléments)
Courant de charge	4 A DC
Capacité de batterie (minimale)	15 Ah
Capacité de batterie (maximale)	60 Ah
Alimentation	230 V - 50/60 Hz
Protection	Fusible, inversion de polarité, protection thermique
Fonction testeur	Oui (voltmètre intégré)
Indication de pleine charge	Tension >14,8 V
Temps de charge maximal	24 heures
Refroidissement	Thermostat (coupure thermique, redémarrage après ~15 min)
Entretien	Dépoussiérer à la soufflette, vérifier les connexions
Nettoyage	Chiffon sec, pas de solvants
Sécurité	Ne pas charger batteries gelées ou endommagées
Sécurité	Ne pas couvrir, ne pas obstruer la ventilation
Sécurité	Utiliser dans un local aéré
Sécurité	Porter des lunettes et des gants de protection
Fusible interne	Remplacement par un professionnel
Fusible avant	Automobile, calibre indiqué sur l'appareil
Garantie	2 ans
Normes	CE, EAC, Maroc, UKCA
Classe électrique	II
Usage	Intérieur uniquement

FOIRE AUX QUESTIONS - Energy 126 GYS

Quelle est la tension nominale des batteries compatibles ?

Les chargeurs ENERGY 126 sont conçus pour des batteries au plomb 12V (6 éléments de 2V).

Puis-je utiliser ce chargeur pour recharger une batterie encore connectée au véhicule ?

Non, il est fortement déconseillé de charger la batterie lorsqu'elle est connectée au véhicule car cela risque d'endommager l'électronique du véhicule. Déconnectez la batterie avant la charge.

Comment utiliser le mode testeur ?

Sans brancher le chargeur au secteur, connectez les pinces à la batterie. Le voltmètre indique la tension : <12,3V = recharge nécessaire, 12,3-12,6V = charge moyenne, >12,6V = charge correcte.

Que faire si le voltmètre ne dévie pas ?

Vérifiez que le cordon secteur est bien branché à une prise 230V. Si oui, contrôlez que les pinces ne sont pas en court-circuit ou inversées, et que le fusible n'est pas grillé.

Pourquoi le fusible grille à chaque fois que je le remplace ?

Cela est généralement dû à une inversion de polarité : la pince rouge doit être connectée à la borne + et la pince noire à la borne -. Vérifiez également que vous n'essayez pas de démarrer le véhicule pendant la charge.

Combien de temps puis-je laisser le chargeur connecté ?

Ne dépassez pas 24 heures de charge continue. Lorsque la tension de la batterie atteint 14,8V, la charge est terminée et il faut débrancher l'appareil.

Que faire en cas de coupure thermique ?

L'appareil s'est protégé contre la surchauffe. Patientez environ 15 minutes pour qu'il refroidisse et se réenclenche automatiquement.

Puis-je charger une batterie gelée ou endommagée ?

Non, ne jamais charger une batterie gelée ou endommagée : risque d'explosion et d'incendie. Remplacez la batterie si nécessaire.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec pour les surfaces. N'utilisez jamais de solvants ou produits agressifs. Débranchez toujours avant nettoyage.

Quelle est la garantie du chargeur ?

La garantie est de 2 ans à compter de la date d'achat, couvrant les défauts de fabrication (pièces et main-d'œuvre). Ne sont pas couverts : usure normale, mauvais usage, chute, etc.

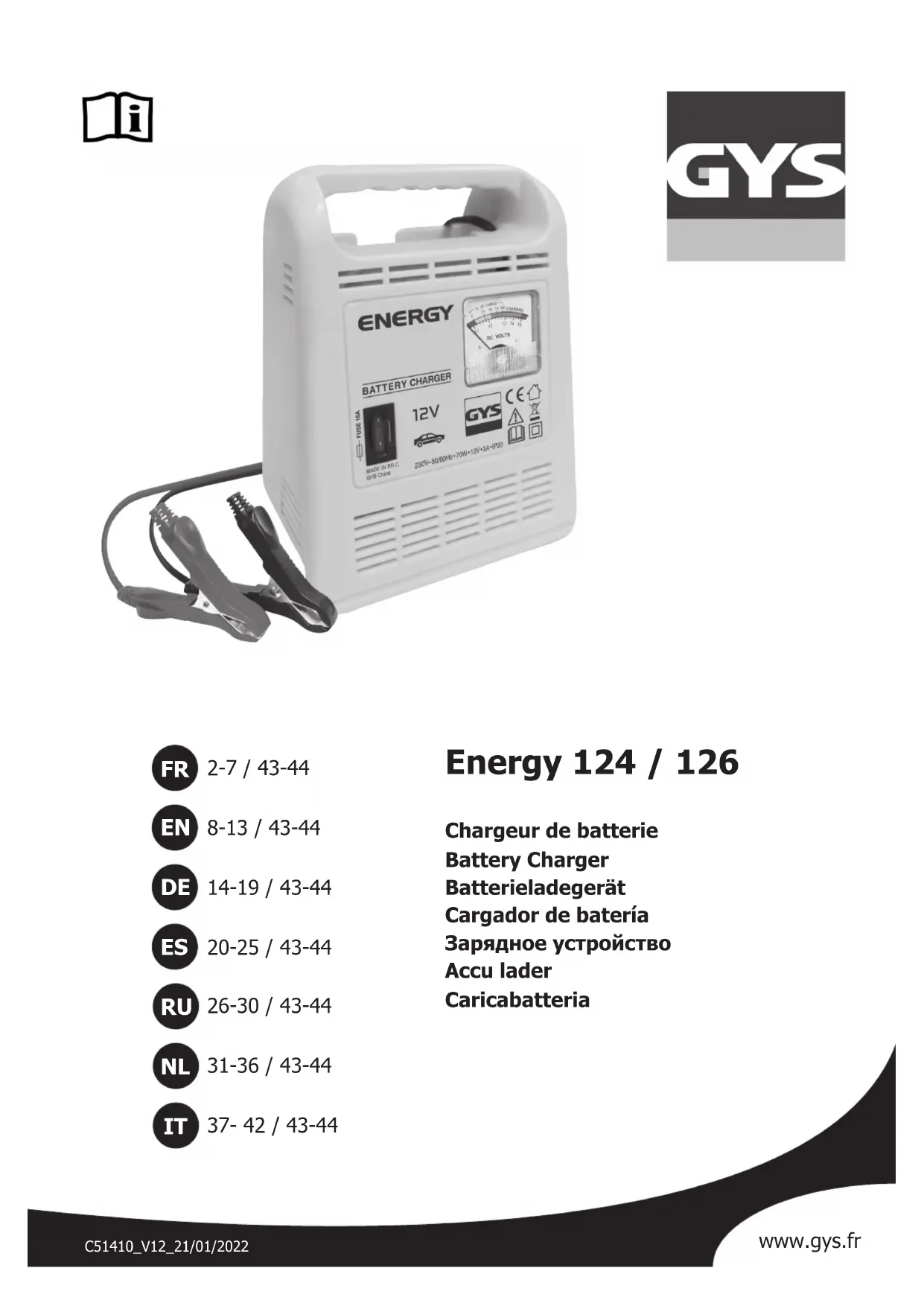

MODE D'EMPLOI Energy 126 GYS

Chargeur de batterie

Battery Charger

Batterieladegerät

Cargador de batería

Зарядное устройство

Accu lader

Caricabatteria

INSTRUCTIONS DE SÉCURITÉ

Ce manuel d'utilisation comprend des indications sur le fonctionnement de votre appareil et les précautions à suivre pour votre sécurité. Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future. Ces instructions doivent être lues et bien comprises avant toute opération. Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise. Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant. En cas de problème ou d'incertitude, veuillez consulter une personne qualifiée pour manier correctement l'appareil. Cet appareil doit être utilisé uniquement pour faire de la recharge dans les limites indiquées sur l'appareil et le manuel. Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Appareil destiné à un usage à l'intérieur. Il ne doit pas être exposé à la pluie.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été

appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

A n'utiliser en aucun cas pour charger des piles ou des batteries non-rechargeables.

Ne pas utiliser l'appareil, si le cordon d'alimentation ou la fiche de secteur sont endommagés.

Ne jamais charger une batterie gelée ou endommagée.

Ne pas couvrir l'appareil.

Ne pas placer l'appareil à proximité d'une source de chaleur et à des températures durablement élevées (supérieures à 50°C).

Ne pas obstruer les ouvertures de ventilation. Se référer à la partie installation avant d'utiliser l'appareil.

Risque d'explosion et d'incendie!

Une batterie en charge peut émettre des gaz explosif.

• Pendant la charge, la batterie doit être placée dans un emplacement bien aéré.
• Eviter les flammes et les étincelles. Ne pas fumer.
• Protéger les surfaces de contacts électriques de la batterie à l'encontre des courts-circuits.

Risque de projection d'acide !

- Porter des lunettes et des gants de protection.

- En cas de contact avec les yeux ou la peau, rincer immédiatement à l'eau et consulter un médecin sans tarder.

Connexion / déconnexion :

• Déconnecter l'alimentation avant de brancher ou de débrancher les connexions sur la batterie.
• La borne de la batterie non reliée au châssis doit être connectée la première. L'autre connexion doit être effectuée sur le châssis loin de la batterie et de la canalisation de combustible. Le chargeur de batterie doit alors être raccordé au réseau.
• Après l'opération de charge, débrancher le chargeur de batterie du réseau puis retirer la connexion du châssis et enfin la connexion de la batterie, dans l'ordre indiqué.

Raccordement :

• Appareil de classe II.
• Cet appareil est muni d'une protection par fusible.

Entretien :

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'entretien doit être effectué que par une personne qualifiée

• Avertissement ! Débrancher toujours la fiche de la prise secteur avant d'effectuer des travaux sur l'appareil.
• Si le fusible interne est fondu, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Régulièrement, enlever le capot et dépoussiérer à la soufflette. En profiter pour faire vérifier la tenue des connexions électriques avec un outil isolé par un personnel qualifié.
• N'utiliser en aucun cas des solvants ou autres produits nettoyants agressifs.
• Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation :

C ∈

- Appareil conforme aux directives européennes.

- La déclaration de conformité est disponible sur notre site internet.

ERC

- Marque de conformité EAC (Communauté économique Eurasienne).

UK CA

- Matériel conforme aux exigences britanniques. La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).

6

- Appareil conforme aux normes Marocaines.

- La déclaration C_ (CMIM) de conformité est disponible sur notre site internet.

Mise au rebut :

- Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

DESCRIPTION GÉNÉRALE

Les chargeurs ENERGY 124 et 126 sont destinés à la recharge de batteries au plomb à électrolyte liquide, de tension nominale 12 V (6 éléments de 2 V) et de capacités indiquées selon le tableau suivant:

	Courant Minimum Maximum
ENERGY 124 3 A	DC 10 Ah 45 Ah
ENERGY 126 4 A	DC 15 Ah 60 Ah

FONCTIONNEMENT EN MODE TESTEUR

Quand il ne sont pas connectés à l'alimentation secteur, ces chargeurs peuvent être utilisés comme testeur de batterie. Ils permettent en effet de connaître à tout moment l'état de votre batterie. Pour cela, le voltmètre renseigne les informations suivantes :

• < 12.3 V : procéder à une recharge
  • entre 12.3 et 12.6 V : charge moyenne
  • >12.6 V : charge correcte

BRANCHEMENT EN MODE CHARGEUR

Précautions préalables

• Choisir un local abrité et suffisamment aéré ou spécialement aménagé.
• Enlever les bouchons de la batterie (si celle-ci en est munie) et s'assurer que le niveau de liquide (électrolyte) est correct. Sinon ajouter de l'eau distillée. Nettoyer soigneusement les bornes et les cosses de la batterie.
• Vérifier que la capacité (en Ampère-heure) et la tension (en Volt) de la batterie sont compatibles avec votre chargeur.

Raccordement et débranchement

- Déconnecter de la batterie tout système électronique pendant la charge (ne pas charger la batterie lorsqu'elle est connectée sur le véhicule car risque d'endommagement de l'électronique du véhicule).

- Relier les pinces (+ rouge et - noire) aux bornes + et - de la batterie en assurant un bon contact et respectant l'ordre suivant :

• Connecter en premier la borne qui n'est pas reliée au châssis du véhicule (borne +).
• Connecter ensuite la pince noire soit sur le châssis du véhicule le plus loin possible du circuit de combustible (afin de limiter tout risque d'explosion), ou à la borne négative de la batterie.
• En dernier, connecter l'alimentation du chargeur à l'alimentation secteur 230 V - 50/60Hz.

- Après la charge,

• débrancher le chargeur de batterie de l'alimentation réseau
  • retirer la connexion du châssis (borne -)
• enfin, retirer la connexion de la batterie (borne +).

Surveillance du déroulement de la charge

• Une variation de la tension indiquée par le voltmètre peut-être observée. Lorsque cette tension devient supérieure à 14.8 Volts, la batterie est arrivée à sa tension de pleine charge. Il faut alors interrompre la charge.
• Ne pas laisser l'appareil connecté plus de 24 Heures sur une batterie.

PROTECTIONS

Les ENERGY ont été conçus avec un maximum de protections :

- Les pinces de charge sont isolées.

• L'inversion de polarité ne cause aucun danger. La protection est assurée par un fusible automobile qu'il faut remplacer en cas d'erreur. Respecter le calibre du fusible indiqué sur l'appareil.
• Le fusible en face avant protège le chargeur contre les surintensités pouvant être créées par une batterie défectueuse ou une mauvaise manipulation.
• Protection thermique : le transformateur est protégé par un thermostat (refroidissement : environ 1/4 d'heure).

BATTERIES SULFATÉES, DÉMARRAGE, ALIMENTATION

• Si la batterie est sulfatée, l'indication du voltmètre monte directement au maximum. Dans ce cas, il est possible de tenter une désulfatation en laissant le chargeur connecté sur la batterie pendant plusieurs heures (24 heures maximum).
• Ne jamais laisser l'appareil branché sur le véhicule pendant un démarrage. Cela peut casser le fusible.

Pendant la charge :

• Ne pas essayer de démarrer le véhicule
• éteindre tous les organes électriques pouvant consommer du courant sur la batterie (feux, autoradio...).

Anomalies Causes Remèdes
Le voltmètre de l'appareil ne dévie pas	Pas de tension secteur. Vérifier que le d	ordon secteur estcorrectement relié à une prise 230V50/60Hz. Vérifier le réseau électrique.
	Pinces en court-circuit ou inversion de polarité	Retirer les pinces. Vérifier si les fusibles ne sont pas fondus et que le disjoncteur est enfoncé.
	Fusible grillé Remplacer le fusible
Le chargeur est correctement branché mais il ne charge pas la batterie	Fusible grillé Remplacer le fusible
	Mauvais contact pinces Nettoyer les bor	nes de la batterie et des pinces. Vérifier l'état des câbles et des pinces.
	Suite à une utilisation intensive, votre appareil s'est mis en coupure thermique	Patientez 1/4h pour laisser l'appareil refroidir
Le fusible grille à chaque fois dès qu'il est remplacé	Inversion de polarité	Brancher la pince + à la borne + de la batterie et la pince – à la borne – de la batterie
	Démarrage de véhicule Ne pas effectuer	r de démarrage avec le chargeur branché.
	Surconsommation de courant sur la batterie	Ne pas tirer de courant de la batterie durant la charge

GARANTIE

La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
• L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

- un justificatif d'achat daté (ticket de sortie de caisse, facture....)

- une note explicative de la panne.
