| Marque | LIFT-MASTER |
| Modèle | CAP2D |
| Type de produit | Contrôleur d'accès pour 2 portes/barrières connecté |
| Usage | Contrôle d'accès résidentiel et commercial |
| Capacité utilisateurs | 25 000 résidents, historique local de 6 000 événements |
| Entrées Wiegand | 2 entrées (26 bits SIA, 30 bits Sentex, 32 bits Mifare, 37 bits HID, ASCII) |
| Sorties relais | 2 primaires SPDT + 2 auxiliaires SPDT (3 A max, 24 V c.c.) |
| Alimentation | 12 V c.c. auxiliaire (13 W) ou PoE 44-57 V c.c. (13 W) |
| PoE | Oui, IEEE 802.3af/at (non évalué UL) |
| Connexion réseau | Ethernet 10/100, RJ-45, DHCP ou IP statique |
| Température de fonctionnement | -35 °C à 66 °C |
| Humidité de fonctionnement | 5 % à 95 % sans condensation |
| Dimensions (approx.) | 10,2 x 10,2 x 3,8 cm (se monte sur boîtier 4 pouces) |
| Poids (approx.) | 0,5 kg |
| Garantie | 2 ans limitée |
| Normes | UL294, FCC Partie 15 Classe B, ICES-003 |
| Accessoires inclus | Câble USB, diodes, manuel d'installation |
| Fonctionnalités logicielles | myQ® Business™ pour gestion et surveillance à distance |

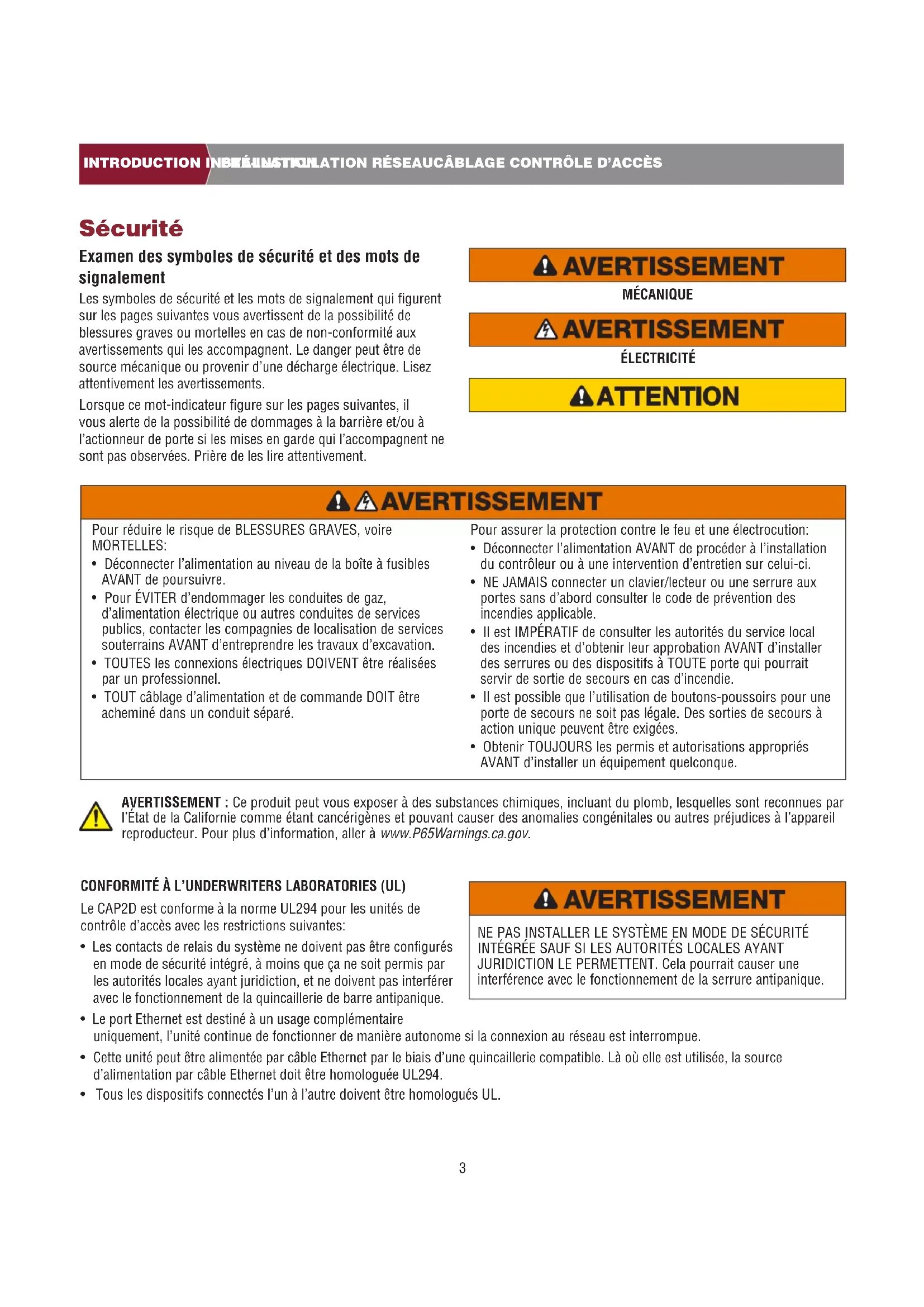

| Sécurité | Installation par professionnel, déconnexion avant intervention, varistance incluse |
| Installation | Montage sur boîtier électrique 4 pouces, câblage séparé pour alimentation et commande |
FOIRE AUX QUESTIONS - CAP2D LIFT-MASTER
Comment installer le contrôleur CAP2D ?
Montez le support sur un boîtier électrique carré de 4 pouces (profondeur minimale 1,5 pouce). Acheminez tout le câblage (alimentation, Ethernet, lecteurs, serrures) dans le boîtier. Fixez le CAP2D sur le support à l'aide de la vis fournie. Assurez-vous que l'alimentation est déconnectée avant toute connexion.
Comment configurer une adresse IP statique sur le CAP2D ?
Connectez un câble USB entre le CAP2D et un PC. Installez le pilote USB (LiftMasterCAP2DDriverSupport). Ouvrez votre navigateur et allez à http://192.168.207.1. Connectez-vous avec identifiant 'cli' et mot de passe 'new5cli'. Dans l'onglet Networking, désactivez DHCP et définissez les paramètres statiques (IP, masque, passerelle, DNS). Cliquez sur 'Set Static Parameters'.
Que faire si le CAP2D ne s'allume pas après connexion de l'alimentation ?
Vérifiez la position du cavalier PoE sur la carte logique. Si vous utilisez une alimentation 12 V c.c., le cavalier doit être en position 'Alimentation électrique' (vers le haut). Si vous utilisez PoE, placez-le en position PoE. Vérifiez également la connexion de l'alimentation et la prise électrique.
Comment câbler un lecteur Wiegand sur le CAP2D ?
Connectez le fil vert du lecteur à la borne DATA0, le fil blanc à DATA1, le fil noir à GND, le fil rouge à 12VDC, le fil bleu à BUZZ, le fil orange à GRN LED et le fil brun à RED LED. Utilisez un câble blindé 18-22 AWG de 7 conducteurs avec une distance maximale de 152 m (500 pi). Consultez le guide du lecteur pour les affectations exactes.
Comment utiliser myQ® Business™ avec le CAP2D ?
Créez un compte myQ® Business™ en appelant le 877-247-6764. Recevez un e-mail d'invitation, acceptez-le et ouvrez une session. Configurez votre installation, ajoutez des résidents et des identifiants. Dans myQ Business, vous pouvez ajouter le CAP2D (numéro IPC situé sur l'étiquette du boîtier) et gérer l'accès à distance.
Quelle est la distance maximale de câblage pour les serrures et lecteurs ?
Serrures électromagnétiques : jusqu'à 38,1 m (125 pi) en 18-22 AWG. Barres antipanique : jusqu'à 76,2 m (250 pi) en 18-22 AWG. Lecteurs Wiegand : jusqu'à 152,4 m (500 pi) en 18-22 AWG blindé. Câble Ethernet : jusqu'à 100 m (328 pi) en Cat5/6. Alimentation : jusqu'à 18,3 m (60 pi) en 14 AWG.
Puis-je utiliser simultanément PoE et l'alimentation auxiliaire 12 V ?
Non, n'utilisez jamais les deux en même temps. Le cavalier de configuration de l'alimentation doit être positionné sur PoE ou alimentation câblée. Connecter les deux endommagerait la carte et annulerait la garantie.
Comment réinitialiser le mot de passe administrateur du CAP2D ?
Le mot de passe administrateur par défaut est 'new5cli' et l'identifiant 'cli'. Si vous avez changé le mot de passe et l'avez oublié, vous devez contacter le support technique LiftMaster au 877-247-6764 pour une réinitialisation. Il n'y a pas de procédure de réinitialisation matérielle décrite dans la notice.
Que faire si un relais ne s'active pas lorsqu'un identifiant valide est présenté ?
Vérifiez l'alimentation : les DEL de la carte doivent être allumées. Vérifiez le câblage du relais et du lecteur. Consultez le journal d'activité myQ® Business™ pour voir si l'événement est enregistré. Testez avec un autre identifiant. Assurez-vous que les paramètres de la porte dans myQ Business sont corrects (type de relais, temporisation, etc.).
Comment tester le bon fonctionnement du système après installation ?
Présentez différents identifiants (carte, code, télécommande) et vérifiez que chaque barrière/porte s'active correctement. Testez aussi la demande de sortie (REX) en actionnant le bouton-poussoir ou capteur. Vérifiez l'état des portes dans myQ Business. Consultez les journaux d'activité pour confirmer les événements.
