Caractéristiques techniques	Chaudière électrique compacte de 5 litres
Puissance	2000 W
Dimensions	Hauteur : 45 cm, Largeur : 30 cm, Profondeur : 30 cm
Poids	10 kg
Capacité	5 litres
Type de montage	Montage mural
Utilisation	Chauffage de l'eau pour usage domestique
Maintenance	Vérification annuelle recommandée, nettoyage du réservoir
Sécurité	Protection contre la surchauffe, soupape de sécurité intégrée
Informations générales	Garantie de 2 ans, efficacité énergétique de classe B

FOIRE AUX QUESTIONS - Compact 5 Tesy

Comment régler la température de la chaudière Tesy Compact 5 ?

Pour régler la température, utilisez le thermostat situé sur le panneau de commande. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si ma chaudière ne chauffe pas l'eau ?

Vérifiez d'abord que l'appareil est alimenté en électricité et que le disjoncteur n'a pas sauté. Ensuite, assurez-vous que le thermostat est réglé à une température supérieure à la température de l'eau actuelle.

Comment purger l'air de la chaudière ?

Pour purger l'air, localisez la vanne de purge sur le haut de la chaudière. Utilisez une clé de purge pour ouvrir légèrement la vanne et laissez l'air s'échapper jusqu'à ce que de l'eau commence à s'écouler de manière continue.

Pourquoi ma chaudière fait-elle du bruit ?

Des bruits peuvent indiquer la présence d'air dans le circuit ou des dépôts de tartre. Il est conseillé de purger la chaudière et, si le problème persiste, de faire appel à un professionnel pour un entretien.

Comment nettoyer ma chaudière Tesy Compact 5 ?

Pour nettoyer votre chaudière, débranchez-la et utilisez un chiffon doux pour essuyer l'extérieur. N'utilisez pas de produits abrasifs. Pour l'intérieur, il est recommandé de faire appel à un professionnel pour un entretien approfondi.

La chaudière affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste après avoir suivi les recommandations, contactez un technicien qualifié.

Quelle est la durée de vie moyenne d'une chaudière Tesy Compact 5 ?

La durée de vie moyenne d'une chaudière est d'environ 10 à 15 ans, selon l'utilisation et l'entretien régulier effectué.

Comment savoir si ma chaudière a besoin d'un entretien ?

Si vous remarquez des variations de température, des bruits inhabituels, ou si le code d'erreur s'affiche, il est temps de programmer un entretien. Un entretien annuel est également recommandé.

Puis-je installer la chaudière moi-même ?

Il est fortement recommandé de faire appel à un professionnel pour l'installation afin d'assurer un fonctionnement sûr et efficace de la chaudière.

Que faire en cas de fuite d'eau ?

Coupez immédiatement l'alimentation en eau et en électricité de la chaudière. Contactez un professionnel pour diagnostiquer et réparer la fuite.

MODE D'EMPLOI Compact 5 Tesy

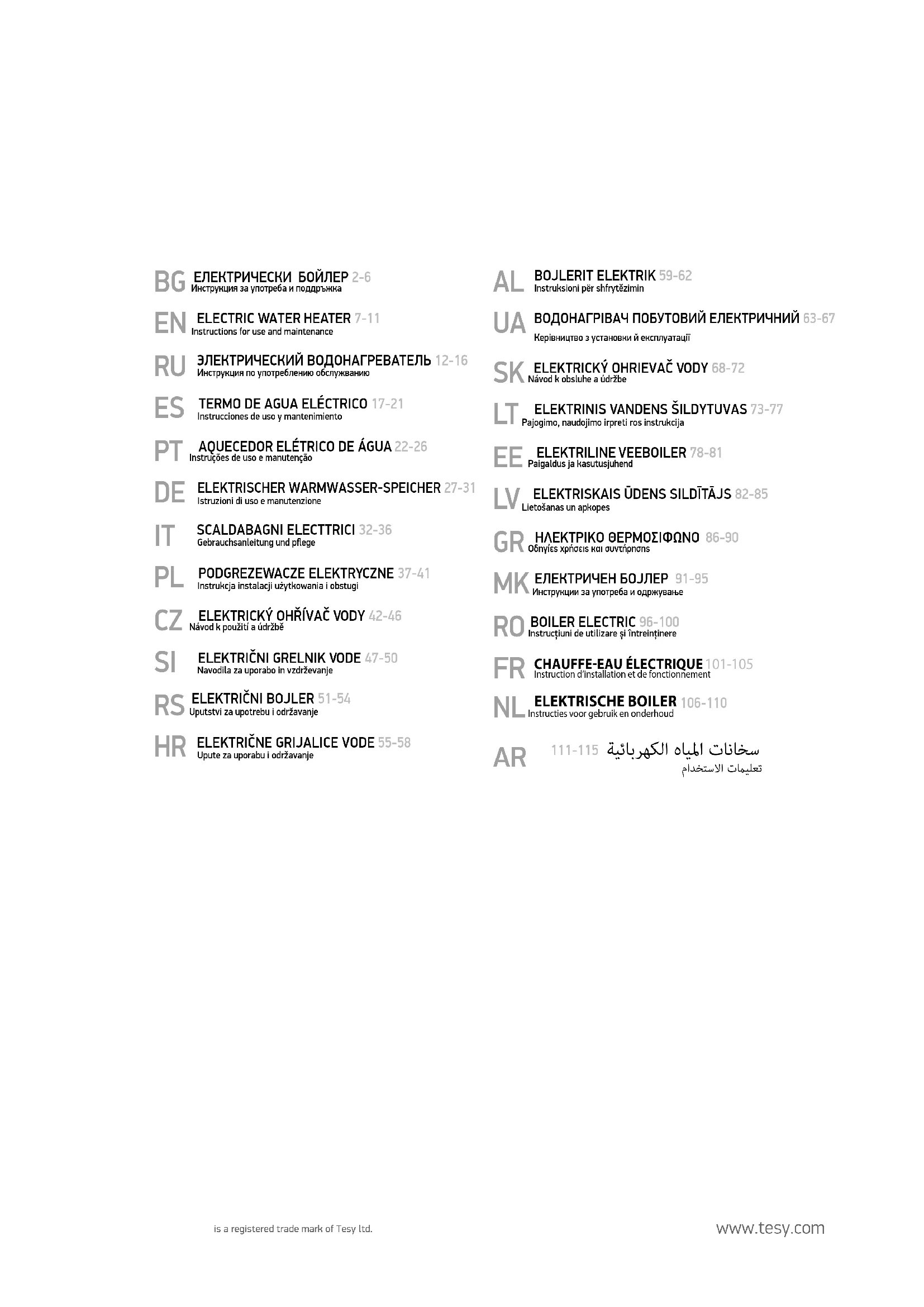

FR CHAUFFE-EAU ÉLECTRIQUE 101-105 Instruction d'installation et de fonctionnement

IV. MONTIMI DHE LËSHIMI NË PUNË

1. Cette description technique et l'instruction d'emploi ont pour but à vous présenter l'article et les conditions pour son installation correcte et son exploitation. L'instruction est destinée aux techniciens qualifiés qui vont monter l'appareil au début et qui vont le démonter et le réparer en cas de panne.
2. Notez que le respect des instructions dans la présente notice est exclusivement du bénéfice ou profit de l'acheteur, mais en même temps c'est l'une des conditions essentielles mentionnées dans la carte de garantie concernant la validité du service de garantie. Le fabricant ne peut pas être tenu responsable en cas des pannes et des dommages possibles, provoqués par l'utilisation et/ou le montage imputables au non-respect des instructions dans cette notice.
3. Le chauffe-eau électrique corresponde aux exigences de EN 60335-1, EN 60335-2-21.
4. Cet appareil peut être utilisé par des enfants de 8 ans et majeurs et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénués d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
5. Assurez-vous que les enfants ne jouent pas avec l'appareil.
6. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.

ATTENTION! L'installation et le raccordement incorrects de l'appareil peuvent le rendre dangereux pour la sante et la vie des utilisateurs. Il pourra causer des consequences graves et durables pour eux, y compris, mais sans s'y des handicaps et/ou la mort. Cela peut aussi causer des dommages matériels a leurs biens /dommages et/ou action/, ainsi qu'a des tiers, causes y compris, sans s'y limiter par l'inondation, l'explosion et l'incendie. L'installation, le dement à la tuyauterie et au réseau électrique, ainsi que sa mise en service doit être effectuée uniquement et ment par des électriciens et des techniciens qualifiés pour la réparation et l'installation de l'appareil, ayant acquisance sur le territoire de l'Etat où sont effectuées l'installation et la mise en service de l'appareil et conformément à la mentation applicable dans ce pays.

Il est défendu à faire des changements et des remaniements dans la construction et le schéma électrique du chauffe-eau. La garantie ne s'applique pas après la constatation de tels changements. Sous les changements et remaniements on comprend toute suppression des éléments posés par le fabricant, la de components complémentaire dans le chauffe-eau, l'échange des éléments avec tels analogiques qui ne pas approuvés par le fabricant.

Montage

1. Le chauffe-eau doit être installé seulement dans les endroits dont la sécurité contre l'incendie est garantie.
2. En le montant dans une salle de bain, il faut l'installer dans un emplacement où on ne pourrait pas le verser directement avec la douche.
3. Il n'est déstiné qu'à l'usage dans des locaux fermés et chauffés, où la température ne descend pas en dessous de 4°C. L'appareil n'est pas conçu pour fonctionner en mode de chauffe instantenée en permanence.
4. En cas de montage mural – l'installation de l'unité s'effectue moyennant aux plaques de support, qui ont été précédemment installées et mises à niveau sur la paroi. Les plaques de supports et les goujons pour le montage mural sont inclus dans le kit de l'appareil.

Raccordement au réseau hydraulique

1. L'appareil est destiné pour le réchauffement de l'eau dans des logements qui disposent d'un réseau hydraulique dont la pression ne dépasse pas de 0,6 MPa.
2. Il est obligatoire à monter la soupape originale achetée avec le chauffe-eau. Elle doit être montée à l'entrée de l'eau froide en conformité avec l'aiguille sur son corps qui indique le sens de l'eau qui arrive. N'installez aucune robinetterie entre le chauffe-eau et la soupape de sûreté.

Exception: Si les régulations (les normes) locaux exigent le montage d'une soupape de sécurité ou dispositif de protection différents (conformement aux normes EN 1487 ou EN 1489), ce dispositif doit être acheté séparément. Les dispositifs conformes à la norme EN 1487 exigent une pression maximale de fonctionnement égale à 0.7 MPa. Pour les autres soupapes de sécurité la pression calibrée doit être inférieure de 0.1 MPa à celle indiquée sur la plaque signalétique de l'appareil. Dans ce cas le montage de la soupape de sécurité fournie avec l'appareil est interdit.

1. Le clapet anti-retour et les tuyaux de la canalisation menant vers le chauffe-eau doivent être

FR

protégés contre le gel. S'il est utilisé un tuyau flexible de drainage, son extrémité libre doit être ouverte à l'aire (ne pas être immergée sous l'eau). Le tuyau flexible doit aussi être protégé contre le gel.

1. Pour l'exploitation sûre du chauffe-eau, il faut nettoyer régulièrement la soupape et vérifier si elle n'est pas bloquée. Dans les régions où l'eau est très dure il faut la nettoyer du calcaire. Ce service n'est pas assuré par la garantie.
2. Pour éviter les dommages subis par le client ou par des tiers en cas de panne dans le système de l'alimentation de l'eau chaude, il est obligatoire de monter l'appareil dans les endroits qui dispose d'une isolation de la tuyauterie et de drainage. En aucun cas ne mettez pas sous l'appareil des articles qui ne sont pas résistants à l'eau. Si l'appareil est monté dans un endroit sans isolation de plancher, il est nécessaire à poser sous le chauffe-eau un bac d'égouttement et prévoir un conduit raccordé à un drain.
3. En fonctionnement - mode de chauffage de l'eau – l'écoulement de l'eau par l'orifice de drainage de la soupape de sécurité est normal. Elle doit être laissée ouverte à l'aire. Afin de prévenir tout dommage causé par l'eau, il faut prendre des mesures pour l'enlèvement ou la collecte de l'eau d'écoulement tout.
4. Il est probable que la température dans le local baisse au-dessous de 0°C, en ce cas le chauffe-eau doit être vidangé.

Quand il est nécessaire à vider le réservoir, il faut d'abord couper l'alimentation en électricité du chauffe-eau.

Procédure de vider du chauffe-eau destiné au montage AU - DESSOUS DE L'EVIER:

1. Débrancher le chauffe-eau du réseau électrique.
2. Démonter la tuyauterie du chauffe-eau.
3. Démonter le chauffe-eau de l'endroit sur lequel il est monté et le renverser avec les tuyaux vers le bas et faites couler l'eau dans un récipient spécial. Attendez que la totalité de l'eau s'écoule dans le récipient.

Branchement électrique

1. Ne mettez pas le chauffe-eau en route sans être sûr qu'il est rempli de l'eau.
2. Au cours du branchement du chauffe-eau au circuit électrique il faut faire attention au raccord correct du câble protecteur (pour les modèles sans cordon et fiche mâle).
3. Pour les modèles sans cordon d'alimentation le raccord doit être permanent - sans prise de courant. Le circuit d'allimentation doit être muni d'un fusible de protection et d'un dispositif intégré qui assure l'isolation de l'ensemble des pôles dans le cas de surtension catégorie III.
4. Si le cordon d'alimentation (pour les modèles munis avec un tel) est abîmé, il doit être remplacé par un technicien de l'atelier de service après-vente ou par une personne avec une qualification pareille pour éviter tout le risque.
5. Pendant la chauffe, l'appareil peut émettre un léger bruit analogue à celui d'une bouilloire. Ce bruit est normal et ne traduit aucun défaut de l'appareil. Avec le temps le bruit devient plus fort à cause de l'accumulation de calcaire. Pour éliminer le bruit il est nécessaire de nettoyer l'appareil. Ce service n'est pas couvert par la garantie.

Chers clients,

L'équipe de TESY vous félicite de votre nouvel achat. Nous espérons que le nouvel appareil contribue à l'amélioration du confort à votre maison.

II. CARACTÉRISTIQUES TECHNIQUES

1. Volume nominal, litres - voir la plaque signalétique sur l'appareil
2. Tension nominale – voir la plaque signalétique sur l'appareil
3. Capacité nominale – voir la plaque signalétique sur l'appareil
4. Pression nominale – voir la plaque signalétique sur l'appareil

Cette chiffre n`indique pas la pression de la tuyauterie de racordement! Elle indique la pression

de propre fonctionnement de l'appareil et elle concerne les exigences des normes de sécurité.

1. Type de chauffe-eau – chauffe-eau électrique à accumulation
2. Le recouvrement interne – pour les modèles : GC – céramique vitrifiée

Pour les modèles sans échangeur de chaleur (serpentin)

1. Consommation journalière d'électricité – voir Annexe I
2. Profil de charge nominale - voir Annexe I
3. Volume d'eau chaude mitigée à 40°C V40 en litres - voir Annexe I
4. Température maximale du thermostat - voir Annexe I
5. Température réglage préétabli d'usine - voir Annexe I
6. Efficacité énergétique de la production d'eau chaude sanitaire - voir Annexe I

L'appareil est composé d'un corps, d'une bride montée au bout inférieur, un panneau en plastique de procuration et une soupape de sûreté.

1. Le corps est composé d'un réservoir d'acier (la cuve) et d'un capot (enveloppe extérieure) avec une isolation thermique entre eux. La cuve est assurée par deux tuyaux filetés de type G ½ pour l'alimentation de l'eau froide (de couleur bleu) et pour l'écoulement de l'eau chaude (de couleur rouge). La cuve est faite d'acier noir protégé par un recouvrement de céramique vitrifiée.
2. Sur la bride est monté un réchaud électrique et un protecteur de magnésium. Ce protecteur est vissé à la cuve.

Le réchaud électrique sert de réchauffement de l'eau dans le réservoir et son activité est dirigée par le thermostat qui soutient automatiquement une température déterminée.

Au panneau en plastique sont montés: interrupteur / en fonction du modèle /, un thérmostat de réglage /en fonction du modèle/, un limiteur thermique et des voyants lumineux.

Le limitateur thermique est un dispositif de protection qui débranche le thermostat du réseau électrique lorsque la température de l'eau atteint des valeurs trop élevées.

Il faut chercher l'aide des techniciens qualifiés en cas d'actionnement du commutateur.

La voyant de contrôle /en fonction du modèle/, du panneau indique le régime dans lequel se trouve l'appareil.

Le protecteur de magnésium protège en supplément le réservoir intérieur de la corrosion pour les chauffes-eaux

de recouvrement céramique.

1. La soupape de sûreté empêche le vidage complet de l'appareil en cas de l'arrêt de l'alimentation de l'eau froide du réseau hydraulique. Elle protège l'appareil de la hausse de pression dans la cuve jusque les valeurs prédéterminées lors du cycle de chauffage par échappement de l'excédent par le drain. Il est normal en régime d'échauffement de couler de l'eau pr le drain et cela doit être en considération lors du montage du chauffe-eau.

La soupape de sûreté ne peut pas protéger l'appareil en cas d'alimentation d'une pression plus

haute par la conduite d'eau que celle mentionnée pour le fonctionnement correct de l'appareil.

IV. MONTAGE ET BRANCHEMENT

ATTENTION! L'installation et le raccordement incorrects de l'appareil peuvent le rendre dangereux pour la sante et la vie des utilisateurs. Il pourra causer des consequences graves et durables

pour eux, y compris, mais sans s'y limiter des handicaps et/ou la mort. Cela peut aussi causer des dommages matériels a leurs biens /dommages et/ou destruction/, ainsi qu'a des tiers, causes y compris, sans s'y limiter par l'inondation, l'explosion et l'incendie.

L'installation, le raccordement à la tuyauterie et au réseau électrique, ainsi que sa mise en service doit être effectuée uniquement et seulement par des électriens et des techniciens qualifiés pour la réparation et l'installation de l'appareil, ayant acquis leur licence sur le territoire de l'Etat où sont effectuées l'installation et la mise en service de l'appareil et conformément à la réglementation applicable dans ce pays.

1. Montage

On recommande le montage de l'appareil le plus près possible du lieu d'utilisation pour réduire les pertes de chaleur dans la tuyauterie. Il doit être installé de façon à ne pas être trempé d'eau.

En cas de montage mural – l'installation de l'unité s'effectue moyennant aux plaques de support, qui ont été précédemment installées et mises à niveau sur la paroi. Les plaques de supports et les goujons pour le montage mural sont inclus dans le kit de l'appareil - fig. 3.

IMPORTANT: Les chauffe-eau pour montage au-dessous de l'évier sont montés de façon à ce que

les tyuaux entrée/sortie soient orientées vers le haut (le plafond du local).

Pour plus de clarté sur le montage au mur conf. (fig.3).

Afin d'éviter les dommages subis par le client et (ou) par des tiers en cas d'avarie dans le système d'alimentation

de l'eau chaude il est nécessaire de monter l'appareil dans les endrtois qui disposent d'une isolation de la tuyauterie et (ou) de drainage. Ne mettez pas, en aucun cas, sous l'appareil des objets qui ne sont pas résistants à l'eau. En cas de montage de l'appareil dans des endroits sans isolation hydraulique du plancher il est nécessaire de poser sous le chauffe-eau un bas d'égouttement et prévoir un conduit raccordé à un drain.

Note: le bac n'est pas inclu dans l'ensemble, il est choisi par le client.

Le fabricant n'assume aucune responsabilité relative aux dommages résultat de l'exploitation incorrecte de l'appareil.

FR

2. Raccordement du chauffe-eau au réseau hydraulique

Fig. 4

Où: 1-1 - tuyau d'alimentation; 2 - soupape (0.8 MPa); 3 - valve réductrice (quand la pression dans la conduite d'eau est plus de 0,6 MPa); 4 - robinet d'arrêt; 5 - réservoir d'expansion sur la canalisation; 6 - tuyau d'eau.

En raccordant le chauffe-eau au réseau hydraulique il faut observer les signes colorés (les mamelons) des tubes:

BLEU - pour l'eau froide.

ROUGE - pour l'eau chaude.

Il est obligatoire à monter la soupape originale achetée avec le chauffe-eau. Elle doit être montée à l'entrée de l'eau froide en conformité avec l'aiguille sur son corps qui indique le sens de l'eau froide qui arrive.

Exception: Si les régulations (les normes) locaux exigent le montage d'une soupape de sécurité ou dispositif de protection différents (conformement aux normes EN 1487 ou EN 1489), ce dispositif doit être acheté séparément. Les dispositifs conformes à la norme EN 1487 exigent une pression maximale de fonctionnement égale à 0.7 MPa. Pour les autres soupapes de sécurité la pression calibrée doit être inférieure de 0.1 MPa à celle indiquée sur la plaque signalétique de l'appareil. Dans ce cas le montage de la soupape de sécurité fournie avec l'appareil est interdit.

La présence des autres soupapes (usées) peut provoquer une panne de votre appareil, pour cela il est obligatoire à les éliminer.

Le remplacement ou la modification de la groupe de sécurité qui se trouve entre le clapet anti-retour (le dispositif de protection) et l'appareil est ssible.

Le vissage de la soupape aux filets dont la longueur est plus de 10mm est inadmissible parce que cela peut provoquer une panne irréparable de votre pe et peut être dangereux pour votre appareil.

En fonctionnement - mode de chauffage de l'eau – l'écoulement de l'eau par l'orifice de drainage de la soupape de sécurité est normal. Elle doit être ouverte à l'aire. Afin de prévenir tout dommage causé au, il faut prendre des mesures pour l'enlèvement ou la se de l'eau d'écoulement tout.

Le clapet anti-retour et les tuyaux de la canalisation menant vers le chauffe-eau doivent être protégés contre le gel. S'il est utilisé un tuyau flexible de drainage, son cité libre doit être ouverte à l'aire (ne pas être immergée eau). Le tuyau flexible doit aussi être protégé contre le gel.

Le remplissage du chauffe-eau s'effectue par l'ouverture du robinet situé sur le tuyau d'alimentation en eau froide et du robinet d'eau chaude du mélangeur. Lorsque de l'eau commencera à couler de façon uniforme du mélangeur, cela signifiera que le réservoir est plein. Donc, vous pouvez fermer le robinet d'eau chaude.

Lorsqu'il est nécessaire à vider le réservoir il faut d'abord couper l'alimentation en électricité du chauffe-eau.

Procédure de vider du chauffe-eau destiné au montage AU - DESSOUS DE L'EVIER:

1. Débrancher le chauffe-eau du réseau électrique.
2. Démonter la tuyauterie du chauffe-eau.
3. Démonter le chauffe-eau de l'endroit sur lequel il est monté et le renverser avec les tuyaux vers le bas et faites couler l'eau dans un récipient spécial. Attendez que la totalité de l'eau s'écoule dans le récipient.
   Si la pression dans la tuyauterie de racordement est supérieure à celle indiquée sous paragraphe I en haut, l'installation d'une soupape de réduction de pression est nécessaire, sinon le chauffe-eau ne fonctionnera pas correctement.

3. Branchement au réseau électrique (fig.3)

Avant de l'alimenter en électricité, assurez-vous que le réservoir est plein d'eau.

3.1. Pour les modèles fournis avec un cordon d'alimentation et une fiche mâle le branchement s'effectue par l'enclenchement dans la prise de courant. Le débranchement s'effectue après la sortie de la fiche mâle de la prise de courant.

La prise de courant doit être proprement connecté à un circuit séparé minu d'un fusible. Elle doit être reliée à la terre.

Renseignement sur la figure. 3:

T1 - thermorégulateur; T2 - interrupteur; S - interrupteur (pour les modèles qui en ont); IL1 - voyants lumineux; R - réchaud.

V. MISE EN FONCTIONNEMENT DE L'APPAREIL

1. Mise en route

Avant de mettre votre chauffe-eau pour la première fois, assurez-vous qu'il est branché correctement dans le circuit électrique et qu'il est rempli de l'eau.

Après avoir suivi les instructions décrites au point IV ci dessus votre appareil est prêt à être utilisé.

Renseignement sur la figure 2:

1 - Voyants lumineux
2 – Manche pour le régulateur.

2. Voyants lumineux

L'appareil est équipé de deux voyants lumineux /fig. 2/. Le voyant IL2 s'allume lorsque l'appareil est branché au réseau électrique et indique l'alimentaiton électrique à l'appareil. Le voyant IL1 s'allume, lorsque le chauffe-eau fonctionne en régime de réchauffement de l'eau. Le voyant IL1 s'éteint lorsque l'eau atteint la température donnée préalablement et indique que le travail avec l'appareil est arrêté.

3. Réglage de la température.

Ce réglage permet de régler d'une manière égale la température souhaitée à l'aide de la poignée du panneau de commande. Pour augmenter la température, tourner dans le sens ascendant la touche de commande.

La position 'min' sur le bouton ne protège pas l'appareil du gel.

Si la température de la pièce est susceptible de descendre en dessous de 0 °C, l'appareil doit être déconnecté de l'installation électrique et vidangé

Une fois par mois mettez la poignée en position de température maximale pendant une période d'un jour /24 heures/ (excepté dans les cas où le dispositif fonctionne en permanence continu dans ce mode. Cela garantit une meilleure hygiène de l'eau chauffée.

4. Protection par température (valable pour tous les modèles).

L'appareil a un dispositif incorporé (un limiteur thermique) qui le protège en le débranchant de réseau électrique lorsque la température de l'eau dépasse les valeurs prédéterminées.

Après son activation ce dispositif ne se régènère pas et l'appareil ne fonctionnera pas. Contactez un centre de service agréé pour résoudre le problème.

VI. PROTECTION ANTI-CORROSION - ANODE DE MAGNÉSIUM

Le protecteur d'anode protège la surface intérieure du réservoir par la corrosion. Cet élément est périodiquement rechargeable.

Pour une longue et fiable exploitation de vitre chauffe-eau, le fabricant recommande des vérifications périodiques de l'état de l'anode de magnésium par un spécialiste qualifié et si nécessaire - une rechange, la vérification peut être faite pendant le traitement prophylactique périodique de l'appareil. Pour effectuer une rechange adressez-vous à un service autorisé!

VII. ENTRETIEN PÉRIODIQUE

Quand le chauffe-eau fonctionne bien, sous l'influence de la haute température à la superficie du réchaud est accumulé de calcaire. Cela est la cause d'un mauvais échange de chaleur entre le réchaud et l'eau. La température à la superficie du réchaud et autour de lui hausse. On entend un bruit d'une eau bouillante. Le thermorégulateur commence à marcher et à arrêter plus fréquemment. Il est possible que la protection de la température soit activée. A cause de cela le fabricant de cet appareil recommande une inspection de votre chauffe-eau à deux ans dans un atelier de service après-vente autorisé ou un centre de service licencié. Elle doit consister à nettoyage du protecteur d'anode (pour les chauffe-eau avec un recouvrement de céramique vitrifiée) et son remplacement en cas de nécessité. Chaque inspection doit être notée dans le certificat de garantie.

Nettoyez l'appareil avec un chiffon humide. N'employez pas de produits de nettoyage récurants ou abrasifs. Ne pas verser ou projeter d'eau sur l'appareil.

Le fabricant n'assume aucune responsabilité pour tous dommages résultant de tout manquement aux présentes instructions.

Instruction de protection de l'environnement.

Les vieux appareils électriques possèdent des matériaux précieux et cela ils ne doivent pas être jetés à la poubelle avec les ordures ménagères! Nous vous prions de contribuer activement à la protection de l'environnement et apporter l'appareil dans les postes spécialisés (s'il y en a).
