Type de produit	Tondeuse à gazon électrique
Marque	Texas
Modèle	ElTex 1400
Alimentation	230 V - 50 Hz
Puissance	1400 W
Largeur de coupe	38 cm
Profondeur de travail maximale	21 cm
Vitesse de rotation	~280 tr/min
Niveau sonore	93 dB(A)
Poids	12 kg
Lubrifiant recommandé	Graisse Multifak EP-0
Sécurité	Bouton de sécurité + levier d'activation (arrêt automatique)
Nombre de lames	2 (jeu intérieur et extérieur)
Réglage des roues stabilisatrices	Oui, par goupille
Type de moteur	Moteur électrique
Entretien	Nettoyer après chaque utilisation, lubrifier régulièrement
Stockage	Protéger de la rouille, stocker dans un endroit sec
Pièces détachées disponibles	Lames, câble d'alimentation

FOIRE AUX QUESTIONS - ElTex 1400 Texas

Comment démarrer la tondeuse ElTex 1400 ?

Pour démarrer, appuyez sur le bouton de sécurité (A), puis tirez le levier (B) vers le haut, vers le guidon. Relâchez ensuite le bouton A. Assurez-vous que le câble d'alimentation est branché.

Comment arrêter la tondeuse ?

Relâchez simplement le levier d'activation (B). La machine s'arrête automatiquement. Attendez l'arrêt complet des lames avant de poser la machine.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord l'alimentation électrique et les câbles. Si le bouton de sécurité est défectueux, contactez un atelier agréé. Vérifiez si le disjoncteur de surchauffe s'est déclenché : attendez 15 minutes, retirez les blocages, réduisez la profondeur de coupe.

Comment remplacer les lames ?

Portez des gants. Les lames se remplacent par lot. Retirez la goupille fendue extérieure et la lame extérieure, puis la goupille intérieure et la lame intérieure. Montez les nouvelles lames dans l'ordre inverse.

Quelle graisse utiliser pour la lubrification ?

Utilisez de la graisse Multifak EP-0 (réf. 90306500). Couchez la machine sur le côté gauche, nettoyez l'orifice de remplissage, puis versez la graisse jusqu'au bord.

Quel est le niveau sonore de l'appareil ?

Le niveau sonore est de 93 dB(A). Portez des protège-tympans lors de l'utilisation.

Quel est le poids de la tondeuse ?

Le poids de la tondeuse ElTex 1400 est de 12 kg.

Quelles précautions de sécurité dois-je prendre ?

Portez des lunettes de protection, des protège-tympans et des chaussures de sécurité. Évitez les vêtements amples. Ne laissez personne à moins de 10 mètres. N'utilisez pas sous l'influence de l'alcool ou de médicaments.

Comment nettoyer et entretenir la tondeuse ?

Après chaque utilisation, enlevez toute trace d'herbe et de terre. Pour un stockage prolongé, recouvrez les pièces métalliques de graisse pour éviter la rouille. Vérifiez régulièrement le niveau de graisse des engrenages.

Où puis-je trouver des pièces de rechange ?

Utilisez uniquement des pièces d'origine. Contactez un atelier de service agréé ou le distributeur. Les lames sont disponibles par lot de deux.

MODE D'EMPLOI ElTex 1400 Texas

F Manuel d'utilisation

1. Consignes de sécurité 22
   3.Identification 23
2. Assemblage 24
3. Starting machine 25
   6.Lame 26
4. Lubrification 26
5. Entretien et stockage 27
6. Dépannage 27
7. Caracteristiques techniques 27
   Declaration CE. 41

2. Consignes de sécurité

Lisez attentivement ces instructions d'utilisation pour vous familiariser avec toutes les précautions de sécurité et fonctionnalités avant de commencer à utiliser la machine.

Ne doit pas etre utilisep ar des enfants.

N'utilisez pas la machine si vous estes fatigué ou malade ou si vous avez pris des medicaments ou de l'alcool.

Portez toujours des lunettes de protection, des protège-tympans et des chaussures de protection pour utiliser la machine. Évitez les vêtements amples.

Adoptez une posture stable en utilisant la machine pour en garder le contrôle.

Ne laissiez personne approcher à moins de 10 metres du lieu de démarrage et d'utilisation de la machine.

Ne l'utilisez pas à proximé de liquides explosifs, de gaz ou de poussière. La machine peut générer des étincelles susceptibles demettre le feu à la poussière, etc.

Ne commencez jamais l'utilisation avant d'avoir dégagé la zone de travail.

Toutes les réparations non décrites dans ce manuel ne doivent être effectuées que par du personnel spécifique formé dans un atelier de service/agréé. Vérifiez toujours que la machine est arrêtée avant d'effectuer des réparations.

Utilisez uniquement des pieces de rechange d'origine.

La machine ne doit être prétée qu'à des personnes habituées à l'utiliser.

Le manuel d'utilisation doit toujours être fourni avec la machine.

Vérifiez auprès des autorités locales les règles d'élimination des instruments mécaniques. Les produits électriques doivent toujours être remis à un centre de recyclage local.

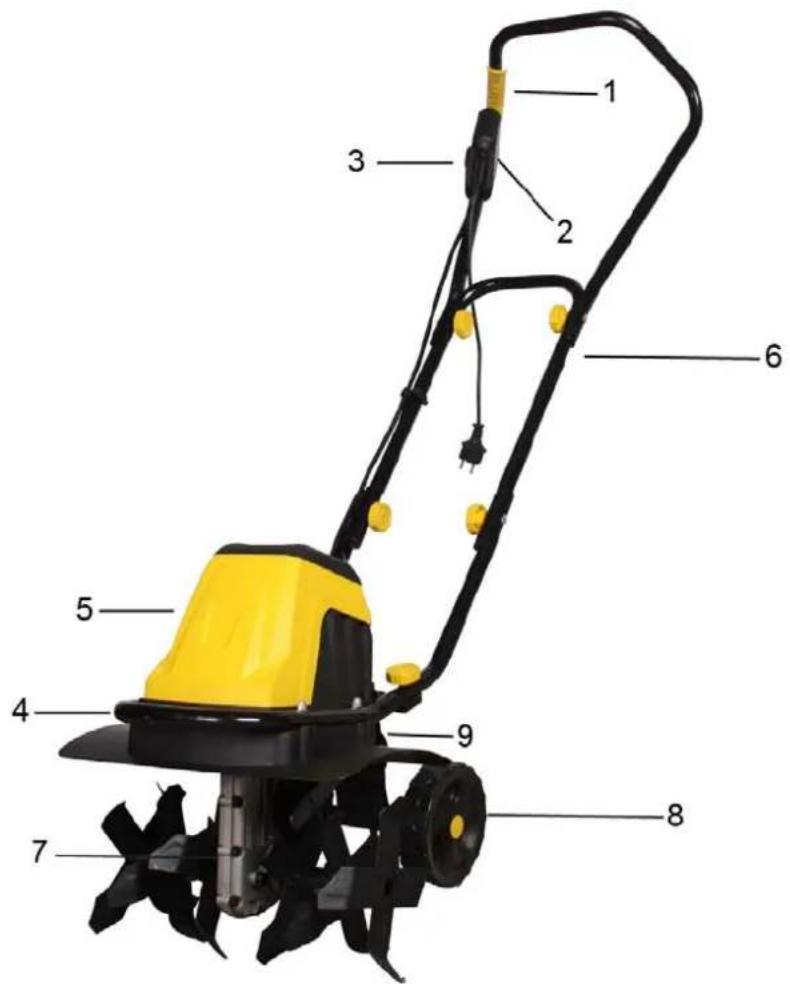

3. Identification

1.	Levier d'activation 2. Bouton de sécurité
3.	Câble d'alimentation 4. Poi
5.	Moteur
7.	Bouchon de l'orifice de replissage de la graisse
9.	Réglage des roues stabilisatrices

	gnée de transport
6.	Porte-câble
8.	Roues stabilisatrices

4. Assemblage

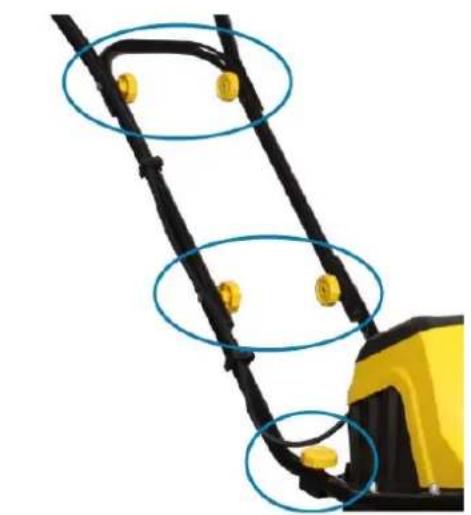

Montez le sous-cadre comme indiqué à l'aide des boulons fournis.

Montez le portecable comme indiqued.

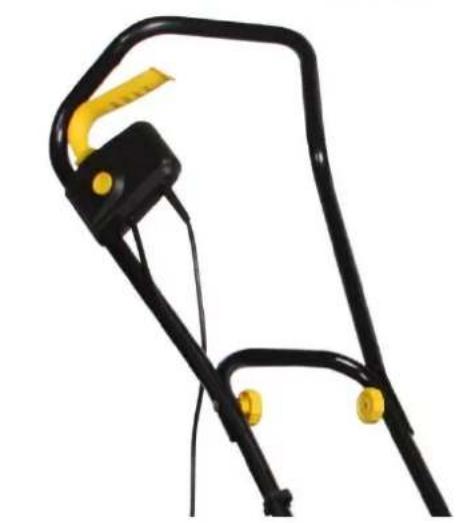

Montez le guidon comme indiqué à l'aide des boutons et des boulons.

Placez le portecable sur le guidon comme indiqued.

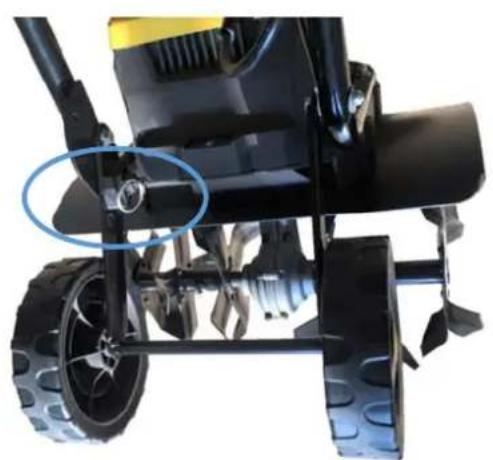

Placez les roues
stabilisatrices. Les roues
peuvent etre ajustees à la
position souhaitee par
tirant la goupille.

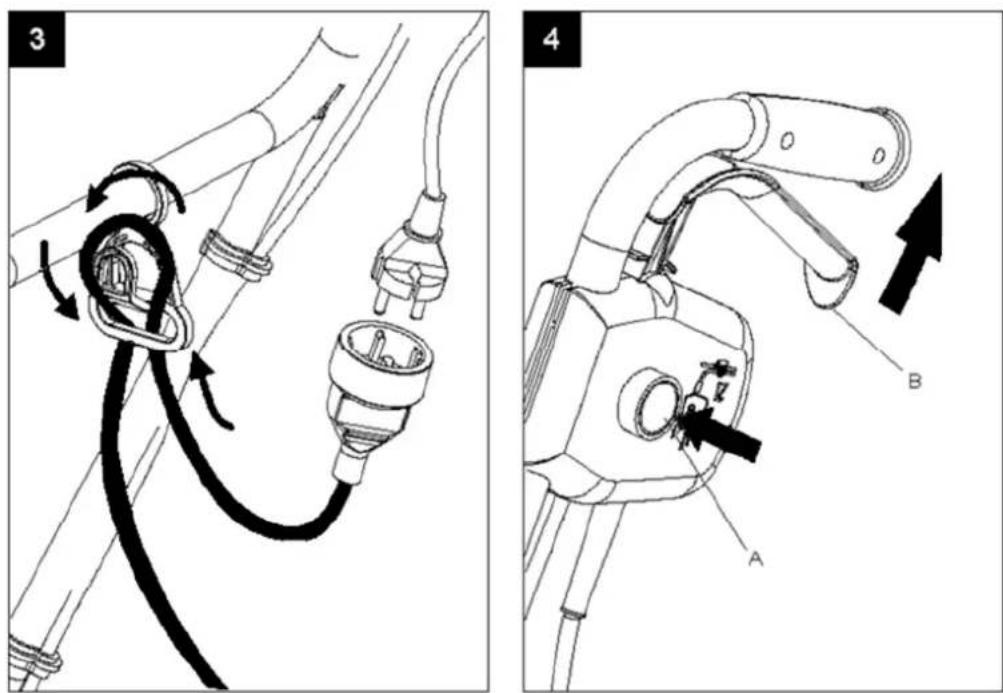

Branchez la machine sur le secteur et vérifie que le cable est bien fixé dans le portecable. (fig. 3)

Démarrez la machine en appuyant sur le bouton de sécurité A, puis tirez le levier B vers le haut, vers le guidon. Lorsque la machine démarre, relâchéze le bouton A.

Arrêtez la machine en relâchant le levier B.

Astuces

Ne démarrez pas le moteur tant que la machine n'est pas dans la zone de travail. Tenez toujours la machine fermement à deux mains.
Vérifiez que la ballonge est derrière vous pour ne pas la couper.

Les lames sont propulser la machine vers l'avant. Laissez les lames pénétrer lentement dans le sol. N'oubliez pas de régler le pouvoir de roue avant utilisation.

Pour une coupe en profondeur, la méthode la plus efficace est de laisser les lames propulser la machine vers l'avant de la longueur d'un bras. Tirez la machine vers vous. Laissez-la avancer à nouveau.

Les lames doivent toujours tournir à la vitesse maximale. Évitez toute surcharge. Si les lames s'enterrent, secouez légèrement la machine dans un mouvement létal tout en la retenant jusqu'à ce qu'elles se dégagent.

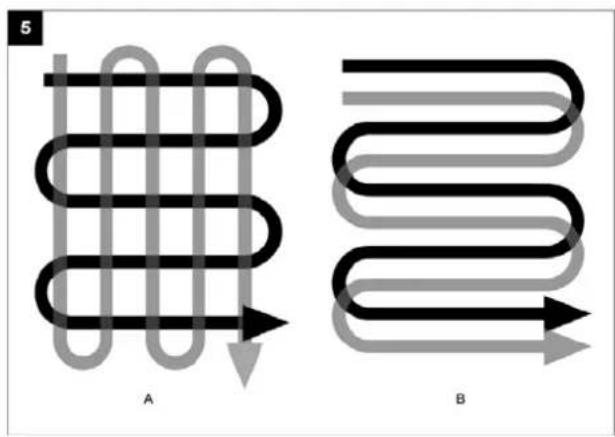

Utilisez l'un des motifs indiqués pour préparer une zone pour l'ensemencement.

6. Lame

Si les lames sont usées ou cassées, elles peuvent être replacées. L'absence d'entretien des lames peut entraîner de mauvais résultats de cultivation ou surcharger le moteur. Portez toujours des gants lorsque vous travailliez à proximité des lames.

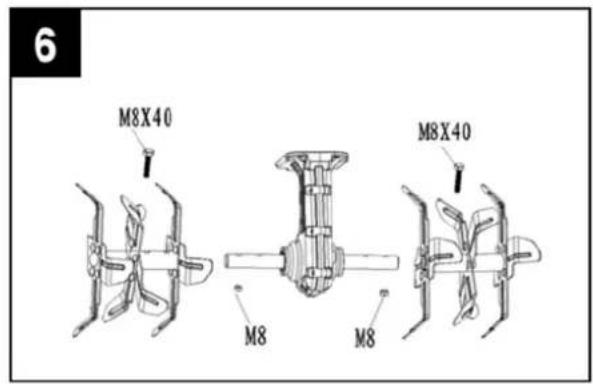

Les lames peuvent uniquement etre remplacées par lot. Pour changer les lames, retirez la première goupille fendue et la lame exterieure, puis la goupille fendue interieure et la lame interieure (fig. 6).

7. Lubrification

Les engrenages sont lubrifiés en usine. Vérifiez leur niveau régulierement.

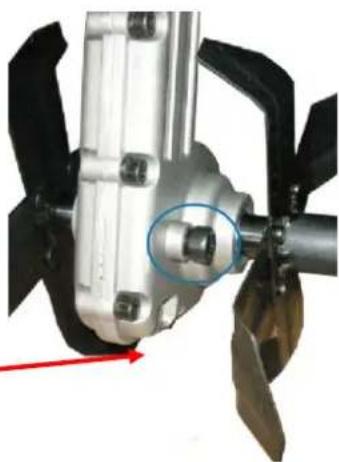

Couchez la machine sur le côte gauche. Nettoyez l'extérieur de l'orifice de replissage pour éviter que la saleté nerette dans la machine lorsque vous retirez la vis.

Versez de laGRAISSEMultifakEP-0jusqu'au bord de l'orifice.Remettezla vis en place.

8. Entretien et stockage

Enlevez toute trace d'herbe et de terre de la machine après chaque utilisation.

Si vous n'utilise pas la machine pendant une longue période, recouvre toutes les pieces métalliques deGRAISSEPour éviter qu'elles ne rouillent.

Utilisez uniquement des pieces de rechange d'origine

9. Dépannage

Problème	Cause	Solution
Le moteur ne démarre pas :	Pas d'alimentation Vérifiez l'alimentation et les câbles
	Bouton de sécurité défectueux	Contactez l'atelier agréé
	Disjoncteur de surchauffe activé ?	a. Coupez moins profondément b. Retirez tous les blocages c. Sol trop dur. Modifiez la profondeur, puis avancez et reculez plusieurs fois. Ne redémarrez pas avant 15 minutes.
Bruit anormal Lame coincee Coupez la machine et laissez-la s'arrête complètement. Retirez l'élement obstruant.
			Pas de lubrification Contactez	le distributeur agréé
			Boulons, écrous ou équipement de sécurité desserrés.	Serrez-les. Contactez l'atelier agréé si le bruit persiste.
Vibrations anormales Profondeur trop grande Remplacez ou contactez l'atelier agréé.
			Profondeur trop grande Utilisez la profondeur correcte.
Mauvaise coupe Profondeur insuffisante Utilisez la profondeur correcte.
			Lame usée Remplacez ou contactez l'atelier agréé.

10. Caracteristiques techniques

Modèle El-Tex 1400
Alimentation 230 Volt - 50 Hz
Consommation électrique 1400	Watt
Largeur de coupe 38 cm
Profondeur de travail maxi 21 cm
Niveau sonore	93 dB(A)
Graisse	Multifak EP-0 / 90306500
Poids	12 kg
Régime	Environ 280 tours/min
