Produkttyp	Elektrorasenmäher
Marke	Texas
Modell	ElTex 1400
Stromversorgung	230 V - 50 Hz
Leistung	1400 W
Schnittbreite	38 cm
Maximale Arbeitstiefe	21 cm
Drehzahl	~280 U/min
Schallpegel	93 dB(A)
Gewicht	12 kg
Empfohlenes Schmiermittel	Schmierfett Multifak EP-0
Sicherheit	Sicherheitstaste + Betätigungshebel (automatischer Stopp)
Anzahl der Messer	2 (Innen- und Außensatz)
Einstellung der Stabilisierungsräder	Ja, mit Splint
Motortyp	Elektromotor
Wartung	Nach jedem Gebrauch reinigen, regelmäßig schmieren
Lagerung	Vor Rost schützen, an einem trockenen Ort lagern
Ersatzteile verfügbar	Messer, Netzkabel

Häufig gestellte Fragen - ElTex 1400 Texas

Wie starte ich den Rasenmäher ElTex 1400 ?

Zum Starten drücken Sie die Sicherheitstaste (A), ziehen Sie dann den Hebel (B) nach oben zum Griff. Lassen Sie dann die Taste A los. Stellen Sie sicher, dass das Netzkabel eingesteckt ist.

Wie stoppe ich den Rasenmäher ?

Lassen Sie einfach den Betätigungshebel (B) los. Die Maschine stoppt automatisch. Warten Sie den vollständigen Stillstand der Messer ab, bevor Sie die Maschine ablegen.

Was tun, wenn der Motor nicht startet ?

Überprüfen Sie zuerst die Stromversorgung und die Kabel. Wenn die Sicherheitstaste defekt ist, wenden Sie sich an eine autorisierte Werkstatt. Überprüfen Sie, ob der Überhitzungsschutzschalter ausgelöst hat: Warten Sie 15 Minuten, entfernen Sie Blockaden, reduzieren Sie die Schnitttiefe.

Wie tausche ich die Messer aus ?

Tragen Sie Handschuhe. Die Messer werden satzweise ausgetauscht. Entfernen Sie den äußeren Splint und das äußere Messer, dann den inneren Splint und das innere Messer. Montieren Sie die neuen Messer in umgekehrter Reihenfolge.

Welches Fett zur Schmierung verwenden ?

Verwenden Sie Schmierfett Multifak EP-0 (Art.-Nr. 90306500). Legen Sie die Maschine auf die linke Seite, reinigen Sie die Einfüllöffnung und füllen Sie das Fett bis zum Rand.

Wie hoch ist der Schallpegel des Geräts ?

Der Schallpegel beträgt 93 dB(A). Tragen Sie bei der Verwendung Gehörschutz.

Wie schwer ist der Rasenmäher ?

Das Gewicht des Rasenmähers ElTex 1400 beträgt 12 kg.

Welche Sicherheitsvorkehrungen muss ich treffen ?

Tragen Sie Schutzbrille, Gehörschutz und Sicherheitsschuhe. Vermeiden Sie weite Kleidung. Lassen Sie niemanden in weniger als 10 Metern Abstand. Verwenden Sie es nicht unter Einfluss von Alkohol oder Medikamenten.

Wie reinige und pflege ich den Rasenmäher ?

Entfernen Sie nach jedem Gebrauch alle Gras- und Erdreste. Für längere Lagerung bedecken Sie Metallteile mit Fett, um Rost zu vermeiden. Überprüfen Sie regelmäßig den Fettstand der Getriebe.

Wo finde ich Ersatzteile ?

Verwenden Sie nur Originalteile. Kontaktieren Sie eine autorisierte Servicewerkstatt oder den Händler. Die Messer sind satzweise erhältlich (zwei Stück).

BEDIENUNGSANLEITUNG ElTex 1400 Texas

DE Bedienungsanleitung

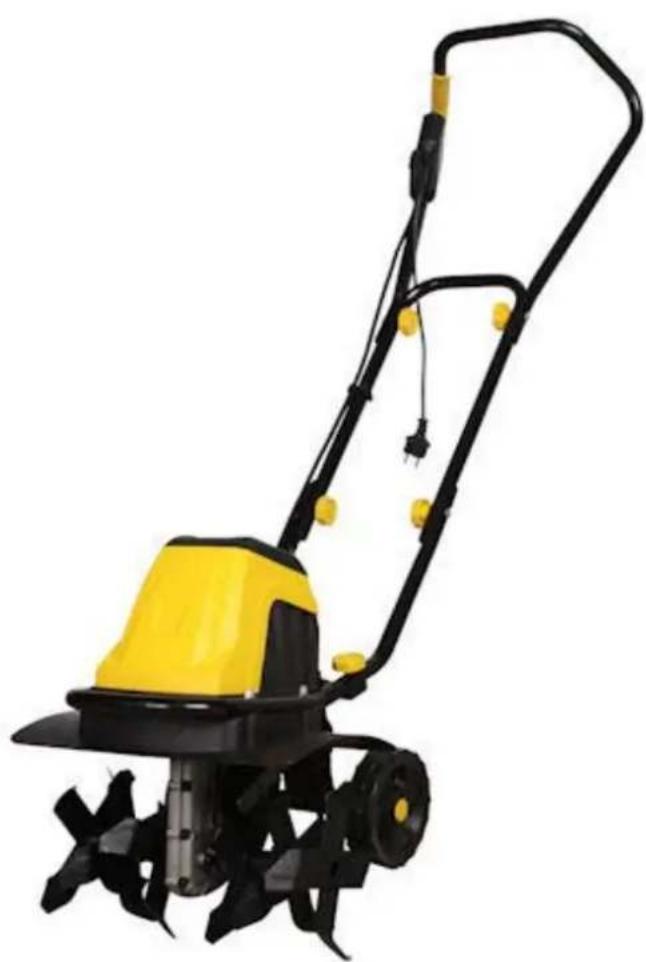

EL-TEX 1400

1. Table des matieres

1. Inhaltsverzeichnis

1. Sicherheitsvorschriften 35
2. Bezeichnungen 36
3. Montage der Maschine 37
4. Arbeitsen mit dem Gerät 38
   6.Messer 39
   7.Schmierung 39
   8.Wartung und Lagerung 40
5. Fehlersuche 40
6. Technische Daten 40
   CE-Erklärung 41

Produktregistrierung / Ersatzteile

Registieren Sie Ihr Produkt online auf Mein Texas. Mein Texas finden Sie auf www texas.dk

Nach der Registrierung kann Texas Ihnen einen noch besseren Service bieten.

Nach der Registriierung Ihres Produkts verknüpft Texas damit einschlagsige Informationen wie Teilezeichnung, Handbuch, Problemlösungen usw.

Außer dem kann Texas Ihnen wichtige Informationen zu Ihr dem Produkt zukommen{lassen.

Teilezeichnungen zu allen Texas-Produkten finden Sie auf unserer Homepage www texas.dk. Wenn Sie selbst die Artikelnummer finden können, verkürzt sich die Bearbeitungszeit.

2. Sicherheitsvorschriften

Lesen Sie diese Bedienungsanleitung gründlich durch, bevor Sie die Arbeit mit dem Gerät beginnen, sodass Sie alle Sicherheitsvorschriften und Betriebsfunktionen vollständig verstehen und beachten können.

Kinder dürfen das Gerät nicht benutzen.

Wenn Sie sich nicht wohl führten bzw. unter Alkohol- oder Medikamenteneinfluss stehen, dürfen Sie nicht mit dem Gerät arbeiten.

Tragen Sie beim Einsatz des Geräts immer Augen- und Gehörschutz sowie festes Schuhwerk. Vermeiden Sie lose Kleidung.

Sorgen Sie beim Einsatz des Geräts immer für einen festen Stand, um das Gerät sicher zu beherrschen.

Sorgen Sie davon, dass alle Umstehenden mindestens zehn Meter von der Stelle halten sind, an der Sie das Gerät starten oder damit arbeiten.

Verwenden Sie das Gerät nicht in der Höhe explosiver Flüssigkeiten, Gase oder Staub. Das Gerät kann Funken erzeugen, die Staub u. Ä. entzüden können.

Beginnen Sie die Arbeit am Gerät nie, bevor der Arbeitsbereich geräumt wurde.

Alle in dieser Bedienungsanleitung nicht beschriebenen Reparaturen dürfen nur von speziell geschultem Personal in einer davon zugelassenen Servicewerkstatt durchgeführt werden. Das Gerät muss während der Reparatur immer ausgeschaltet sein.

Verwenden Sie zur Reparatur nur Originalersatzteile.

Das Gerätarf nur an Personen verliehen werden, die mit dessen Bedienung vertraut sind.

Die Gebrauchsanleitung muss unter allen Umständen beachtet werden.

Die Entsorgung elektrischer Produkte darf nicht mit dem normalen Haushaltsmull erfolgen. Elektrische Produkte sind in einem ortlichen Wertstoffhof abzugeben, wo sie korrekt entsorgt werden.

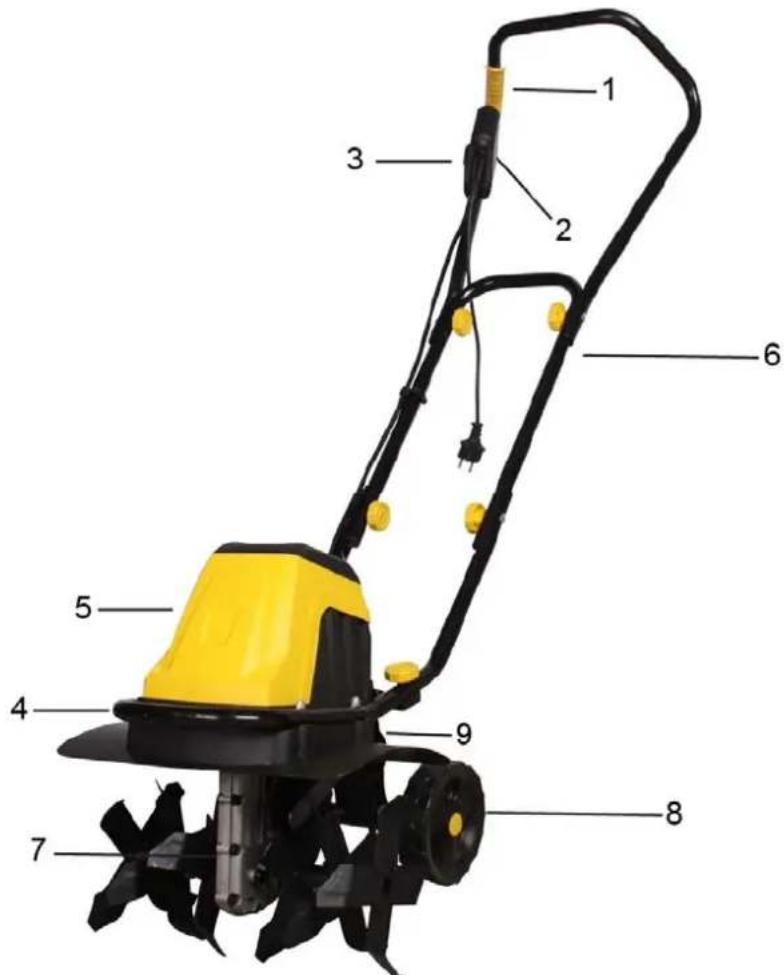

3. Bezeichnungen

1.	Sicherheitsschaltgriff
3.	Elektrokabel 4. Tra
5.	Motor
7.	Schrauben zum Nachfüllen von Fett
9.	Einstellung für Stützräder

2.	r Sicherheitsschalte
	gegriff
6.	r	Kabelhalte
Stützräde	r

Unteren Lenker mit den mitgelieferten Schrauben wie gezeigt montieren.

Kabelhalter wie gezeigt montieren.

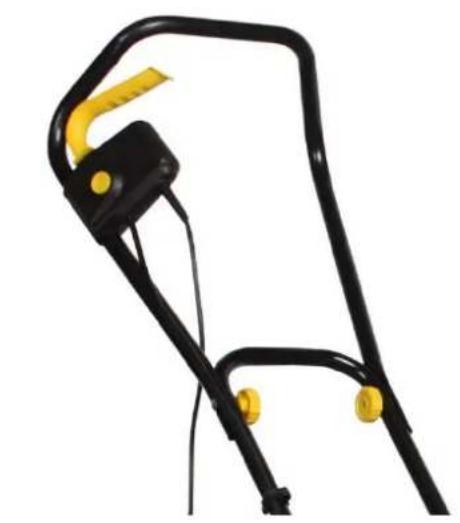

Startschalter am Lenker wie gezeigt montieren.

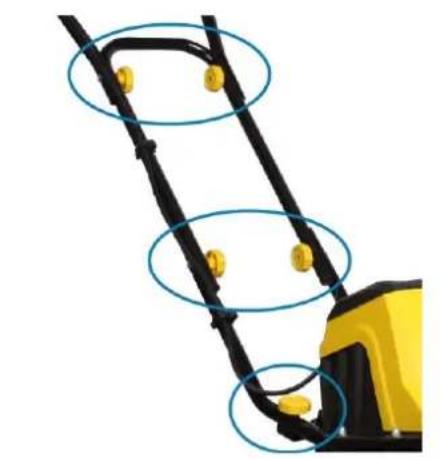

Oberen Lenker mit Handrädern und Schrauben wie gezeigt montieren.

Leitungshalter am oberen Lenker wie gezeigt montieren.

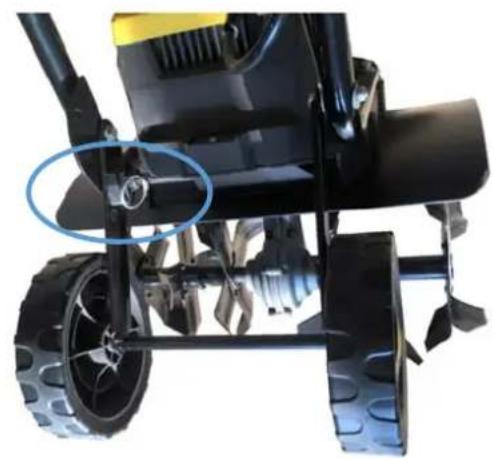

Stutzräder montieren. Die Stutzräder können auf die gewünsche Position eingestellt werden den Stiftziehen.

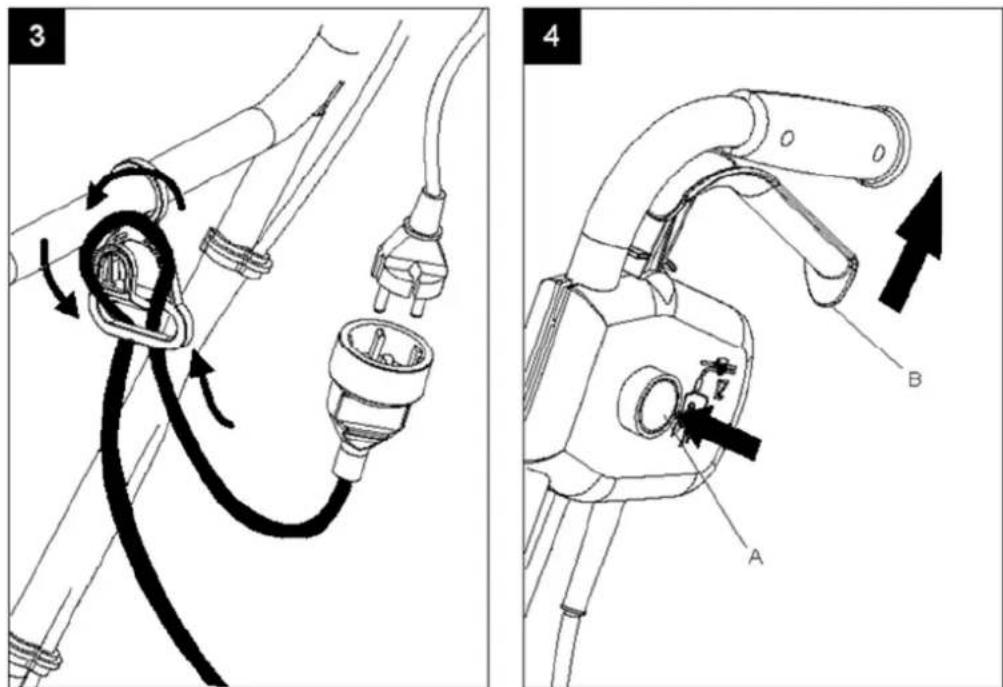

Schlieben Sie Strom an und sorgen Sie dazu, dass sich das Kabel korrekt in der Halterung befindet. (Abb. 3)

Starten Sie das Gerät, indem Sie zuerst den Sicherheitsschalter A drücken und anschließend den Schaltgriff B zum Lenkerziehen. Wenn das Gerät lauft, kann Schalter A losgelassen werden.

Das Gerät wird durch Loslassen des Handgriffs B angehalten.

Tipps

Lassen Sie den Motor erst an, wenn sich das Gerät im Arbeitsbereich befindet. Halten Sie das Gerät stets mit beiden Händen gut fest.

Vergewissern Sie sich, dass das Verlangerungskabel hinter ihren ist, damit sie es nicht durchtrennen.

Durch die Messer bewegt sich das Gerät vorwärts. Die Messer sollenn langsam auf den Untergrund abgesenkt werden.

Vor dem Einsatz den Radbügel einstellen.

Wenn tief gefrast werden soll, ist es am effektivsten, das Gerät mithilfe der Messer zunachst eine Armlänge vorfahren zu halten. Anschließend das Gerät zurückziehen. Wiederum vorwärts fahren.

Die Messer mussen stets mit hochster Geschwindigkeit laufen. Dafür sorgen, dass sie nicht überlastet werden.

Wenn sich die Messer ins Erdreich eingraben, konnen Sie das Gerät hin und her rutteln, während Sie gleichzeitig leicht dagegen halten. So kommt das Gerät wieder frei.

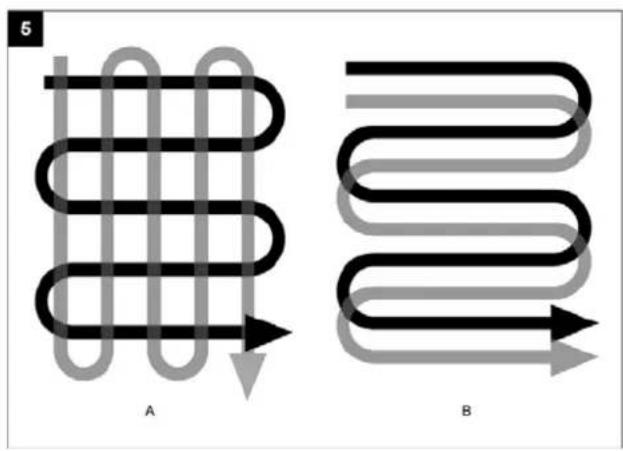

Eines der gezeigten Fahrmuster verwenden, wenn ein Bereich zum SäenVBoreitet werden soll.

6. Messer

Wenn die Messer verschlissen sind oder brechen, sind sie auszuwechseln. Die fehlende Wartung der Messer führt zu schlechten Ergebnissen beim Fräsen oder zur Überlastung des Motors. Bei Arbeiten in der Nähe der Messer stets Handschuhe,tragen.

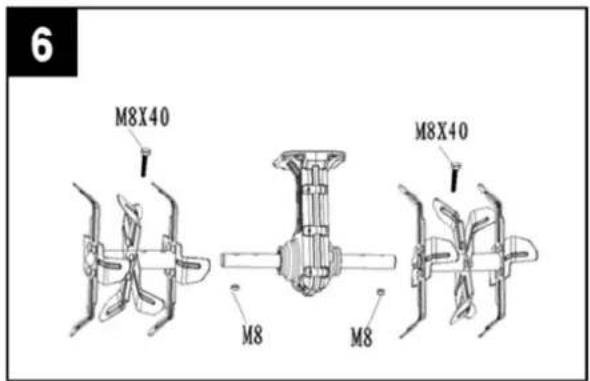

Die Messer konnen nur als ganzer Messersatz ausgewechselt werden. Beim Auswechseln eines ganzen Messersatzes wird zuerst der außere Verriegelungsbolzen halten, danach die außeren Messer, wonach der innere Verriegelungsbolzen und die inneren Messer entfernt werden (Abb. 6).

7. Schmierung

Das Getriebe ist werkssheitig geschmiert, es muss also nur regelmäßige Fettmenge kontrolliert werden.

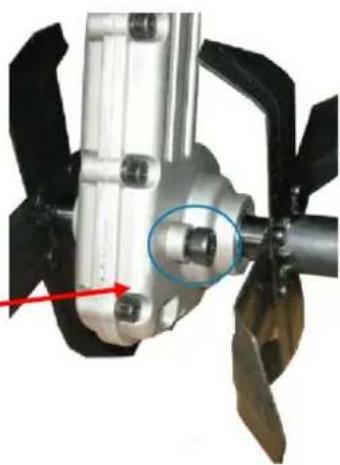

Das Gerät auf die linke Seite legen. Den Bereich am Einfüllpfropfen reinigen, um zu vermeiden, dass beim Entfern der Schrauben Schmutz in das Gerät gelamt.

Neues Fett vom Typ Multifak EP-0 nachfüllen, bis es unter die Kante reicht. Die Schraube erneut aufschrauben.

Warenummer: 90306500

Nach jedem Einsatz muss das Gerät vollständig von Gras und Erde gereinigt werden.

Wenn das Gerät für längerere Zeit nicht benutzt wird, sindSAMTliche Metallteile mit Fett zu schmieren, um Korrosion und Rost zu vermeiden.

Verwenden Sie nur Originalersatzteile

9. Fehlersuche

Problem	Ursache	g Lösung
Der Motor startet nicht	Kein Strom Stromversorgung und Kabel überprüfen
	Defekter Sicherheitsschalter	Kontakt zu autorisierter Werkstatt aufnahmen
	Überhitzungsschutz aktiviert?	a. Mit weniger Tiefe arbeiten b. Evtl. Blockierungen entfernen c. Der Erdboden ist zu hart Arbeitstiefe ändern und mehrmals langsam vor- und darüberfahren 15 Min. bis Neustart warten
Ungewöhnliche Gerasche	Messer blockiert Gerätausschalten und vollständigen Halt abwarten, Blockierung enternen
	Fehlende Schmierung Kontakt zu autorisiertem Handler aufnahmen
	Lose Bolzen, Muttern oder Sicherheits-ausrüstung	Festziehen, Kontakt zu autorisierter Werkstatt aufnahmen, wenn Geräusaiche weiter auftreten
Ungewöhnliche Vibrationen	Messer beschädigt oder verschlissen	Auswechseln oder an autorisierte Werkstatt wenden
	Arbeitstiefe zu groß Korrekte Arbeitsstiefe anwenden
Schlechte Ausführung der Frösung	Arbeitstiefe zu gering	Korrekte Arbeitsstiefe anwenden
	Verschlissene Messer Auswechseln oder an autorisierte Werkstatt wenden

10. Technische Daten

Modell El-Tex 1400
Stromversorgung 230 Volt ~ 50 Hz
Stromverbrauch	1400
Arbeitsbreite 38 cm
Max. Arbeitsstiefe 21 cm
Schallpegel 93 dB	(A)
Fett Multifak EP-0 / 90306500
Gewicht	12 g
Drehzahl ca. 280/min
