INSTRUKCJA OBSŁUGI ElTex 1400 Texas

Manuel d'utilisation PL Instrukcja obsługi

(tłumaczenie instrukcji oryginalnej)

2. Wskazówki bezpieczeństwa

Przeczytaj uważnie instrukcję obsługi przed uruchomieniem urządzenia. Zapoznaj się z wszystkimi elementami i obsługą. Dzieciom nie wolno obsługiwać urządzenia. Nie uruchamiaj urządzenia jeśli jesteś chory bądź zmęczony lub spożywałeś alkohol czy brałeś leki. Zawsze noś okulary ochronne i nauszniki oraz solidne obuwie z antypoślizgową podeszwą. Unikaj noszenia luźnych ubrań do pracy z urządzeniem. Upewnij się, że stoisz na pewnej, równej powierzchni podczas uruchamiania i obsługi maszyny. Upewnij się, że osoby postronne znajdują się w bezpiecznej odległości (przynajmniej 10m) od maszyny. Nie uruchamiaj urządzenia w pobliżu łatwopalnych płynów, gazów czy kurzu. Maszyna może wytwarzać iskry, które mogą spowodować pożar. Zanim uruchomisz urządzenie sprawdź czy teren pracy jest oczyszczony. Upewnij się, że jest wystarczająco jasno i dobra widoczność. Wszelkie naprawy, oprócz tych wymienionych w instrukcji, powinny być przeprowadzane przez autoryzowany serwis naprawczy. Zanim przystąpisz do napraw

ć urządzenie! Części zapasowe Lista części zapasowych tego produktu jest dostępna na naszej stronie www.texas.dk Jeśli jesteś w stanie podać numer produktu, może to przyspieszyć wysyłkę części zapasowych.Aby zakupić części zapasowe należy skontaktować się z najbliższym sprzedawcą lub autoryzowanym serwisem – adresy na stronie www.krysiak.pl29

Używaj tylko oryginalnych części zamiennych firmy Texas. Urządzenie może obsługiwać tylko osoba zaznajomiona z instrukcją obsługi. Zachowaj tę instrukcję!

Przekaż niepotrzebne urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji. Urządzeń nie należy wyrzucać razem ze śmieciami domowymi. Należy oddać zużyte urządzenie w punkcie recyklingu. Użyte w produkcji elementy z tworzyw sztucznych i metalu można od siebie oddzielić i poddać wybiórczej utylizacji. Spytaj w naszym Centrum Serwisowym o szczegóły.

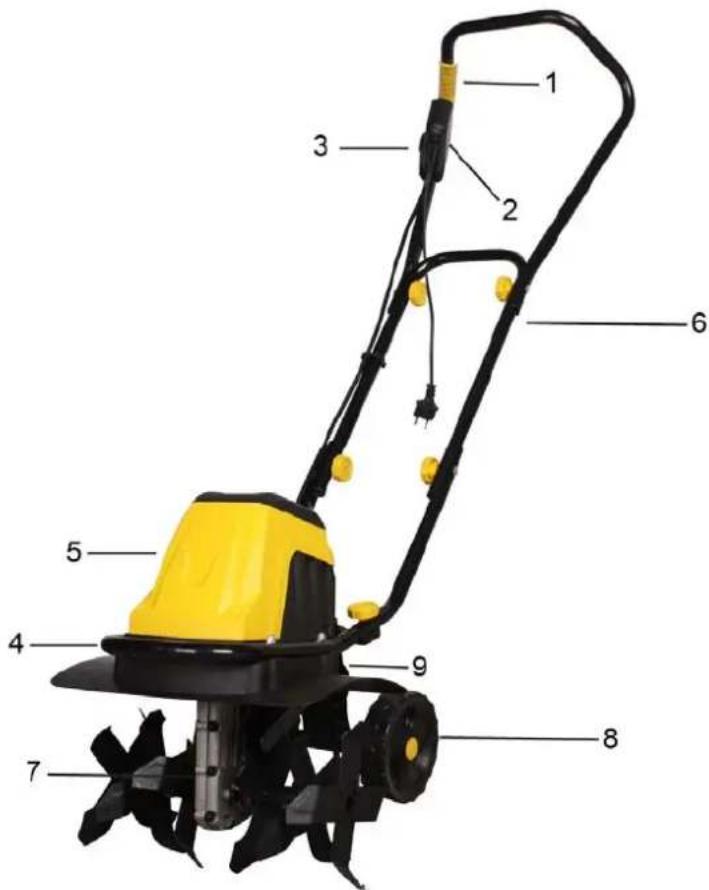

3. Nazewnictwo części

nia uruchamiania 2. Włącznik bezpieczeństwa

sce smarowania 8. Koła podpórkowe

ulator kół podpórkow

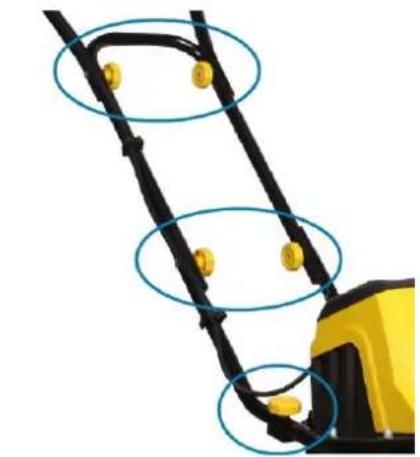

Zamontuj uchwyty używając dostarczonych śrub. Zamocuj zaczep na przewód zasilający jak pokazano na zdjęciu obok.

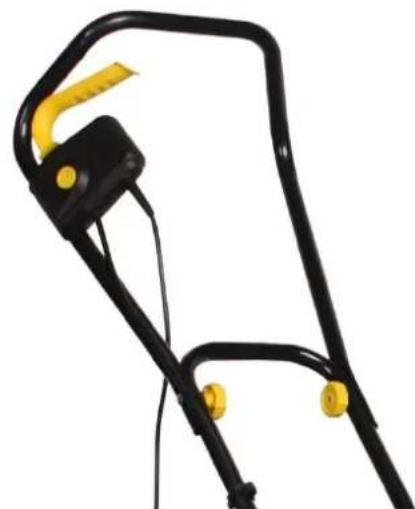

Zamocuj górny uchwyt i rączkę używając śrub i gałek jak pokazano obok. Zamocuj zaczep na przewód przy rączce jak pokazano na zdjęciu.

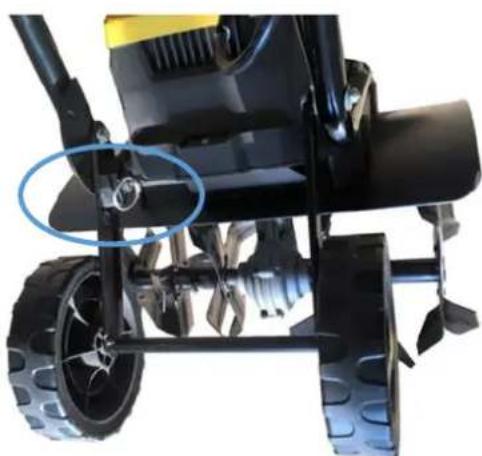

Zamocuj kółka podpórkowe. Kółka można dostosować do żądanej pozycji pociągając pinezkę.31

5. Uruchamianie urządzenia

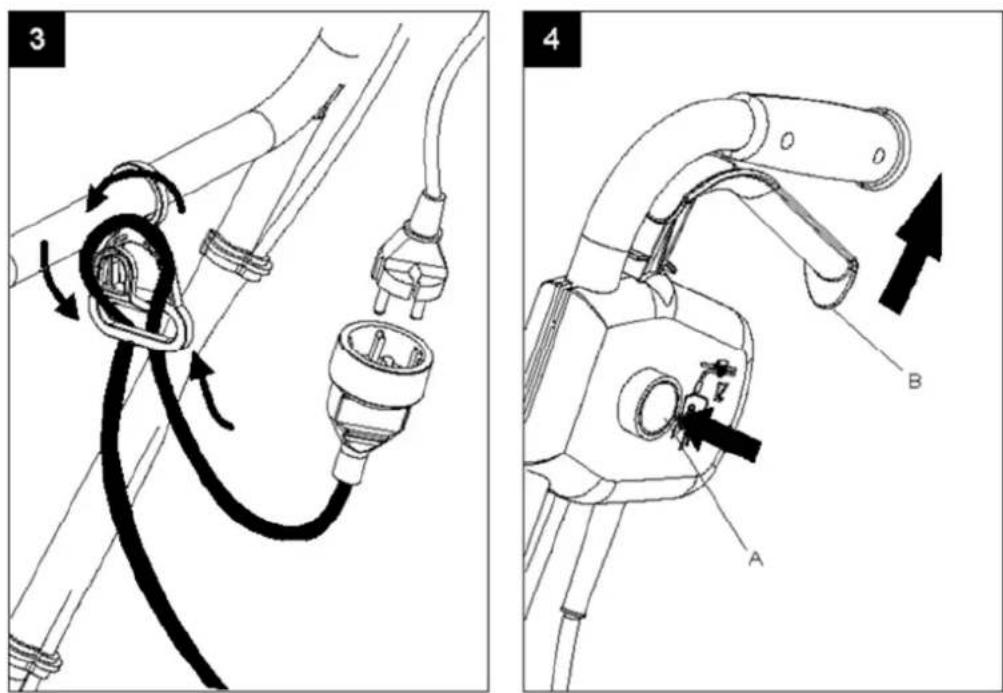

Podłącz urządzenie do zasilania elektrycznego i upewnij się, że przewód jest prawidłowo włożony w uchwyt przewodu (rys.3)

Uruchom urządzenie wciskając włącznik bezpieczeństwa A i ciągnąc rączkę B w kierunku uchwytu. Gdy maszyna się uruchomi zwolnij przycisk A. (rys. 4) Zatrzymaj urządzenie zwalniając rączkę B. Wskazówki Nie uruchamiaj urządzenia zanim znajdziesz się w terenie pracy. Zawsze trzymaj uchwyt oburącz. Sprawdź czy przedłużacz i kabel zasilający są za Tobą, by zapobiec przecięciu. Uruchomione noże spowodują posunięcie urządzenia w przód. Pozwól nożom powoli zanurzać się w ziemię. Pamiętaj by dopasować koła podpórkowe do pracy. Gdy chcesz pracować w głębokiej ziemi najbardziej efektywnym sposobem będzie wypuszczenie maszyny w przód na wyciągniętych ramionach, a następnie pociągnij urządzenie do siebie. Następnie znów do przodu. Noże muszą zawsze pracować na najwyższych obrotach. Upewnij się, że nie są przeciążone. Jeśli noże się zakopią należy kołysać maszyną z boku na bok ciągnąc jednocześnie w tył, aż się wykopie.32

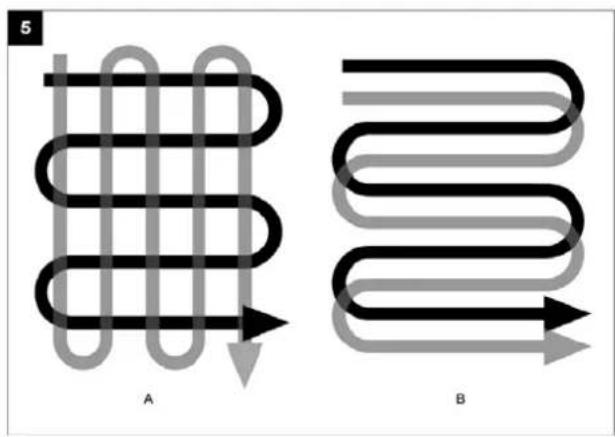

Użyj jednego z powyższych wzorów jeśli przygotowujesz teren pod siewy.

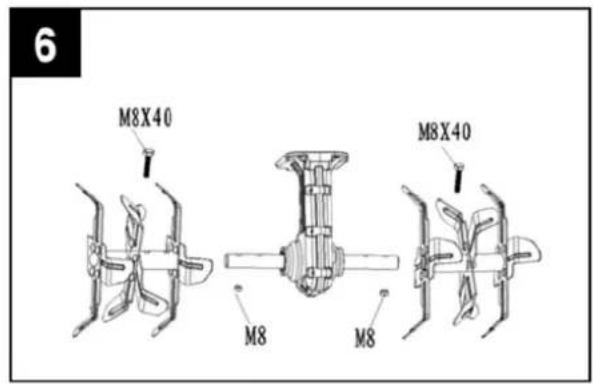

Jeśli noże się zużyją bądź złamią można je wymienić. Patrz rys. 6. Brak lub słaba konserwacja noży będzie skutkować gorszymi rezultatami pracy lub co gorsza przeciążaniem silnika. Zawsze używaj rękawic ochronnych przy konserwacji noży. Noże można tylko wymieniać jako komplet. Zdejmij zewnętrzną zawleczkę zabezpieczającą i noże zewnętrzne, następnie środkową zawleczkę i środkowe noże.

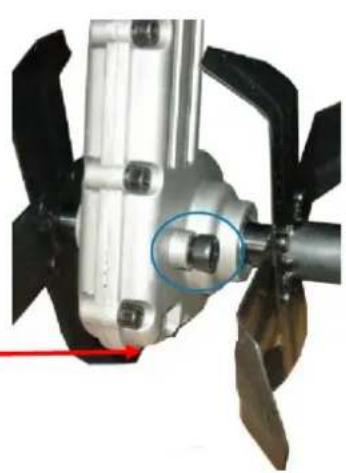

Przekładnie są fabrycznie nasmarowane. Regularnie sprawdzaj poziom smaru. Położyć urządzenie na lewym boku. Wyczyścić otwór wlewu smaru i wokół niego by zapobiec dostaniu się kurzu do środka podczas wlewania smaru. Napełnij otwór smarem Multifak EP-0. Nałóż korek. Nr artykułu Texas: 9030650033

8. Przechowywanie i konserwacja

Po każdym użytkowaniu urządzenie powinno być wyczyszczone z brudu, kurzu, smaru itp. Jeśli zamierzasz nie używać urządzenia przez kilka miesięcy należy naoliwić wszystkie metalowe części urządzenia, by zapobiec rdzy. UŻYWAJ TYLKO ORYGINALNYCH CZĘŚCI ZAMIENNYCH

9. Rozwiązywanie problemów

na Rozwiązanie Silnik nie uruchamia się Brak zasilania Sprawdzić zasilanie i przewód Uszkodzony włącznik bezpieczeństwa Skontaktuj się z serwisem naprawcz

Aktywna ochrona przeciw przegrzaniu silnika a. Pracuj na mniejszej głębokości. b. Usuń możliwe blokady c. Ziemia jest zbyt twarda. Zmień głębokość pracy i pracuj powoli wprzód i w tył. Nie restartuj silnika przez następne 15 minut. Urządzenie bardzo hałasuje Noże są zablokowane Zatrzymaj silnik i poczekaj aż noże się zatrzymają. Usuń blokadę. Brak smaru w przekładni Skontaktuj się z serwisem naprawcz

Luźne śruby, nakrętki lub urządzenia bezpieczeństwa Dokręć. Skontaktuj się z serwisem naprawczym jeśli hałas się utrz

Nietypowe wibracje Złamany bądź zużyty nóż Wymień lub skontaktuj się z serwisem naprawcz

Zbyt duża głębokość prac

łębokość Złe rezultaty pracy Zbyt płytka głębokość prac

łębokość Zużyte noże Wymień lub skontaktuj się z serwisem naprawcz

21 cm Poziom hałasu 93 dB
