РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ElTex 1400 Texas

Инструкция по эксплуатации

2. Меры предосторожности

Внимательно ознакомьтесь с настоящим руководством пользователя до того, как начнете эксплуатировать машину. Запрещается использовать оборудование детям. Не работайте с машиной, если вы утомлены, нездоровы, принимали алкоголь или лекарства, замедляющие реакцию. При работе с машиной обязательно используйте специальную рабочую обувь, средства защиты органов зрения и слуха. Не надевайте свободную

Перед включением машины убедитесь в наличии хорошей опоры и способности удерживать равновесие. Удалите всех посторонних лиц на расстояние не менее 10 метров от места работы с использованием машиной. Не эксплуатируйте машину вблизи взрывоопасных жидкостей, газов и др. веществ. Оборудование может быть источником искр, которые могут стать причиной возгорания. Не начинайте эксплуатацию, пока территория не освобождена от посторонних предметов. Все работы ремонтные работы, не описанные в настоящем руководстве должны производиться только специально обученным персоналом в авторизованном сервисном центре. Перед выполнением ремонта

бедитесь в том, что питание отключено.

Список запчастей для конкретного изделия можно найти на сайте www.texas.dk. Самостоятельный поиск номеров запчастей значительно облегчит работу сервисного центра. Для приобретения запчастей, обращайтесь к вашему дилеру. Список дилеров приведен на веб-сайте компании Texas.16

Используйте только оригинальные запасные части. Передавайте машину в аренду только лицам, ознакомленным с правилами ее эксплуатации. Всегда предоставляйте руководство пользователя вместе с машиной. проконсультируйтесь с местными органами власти относительно правил утилизации механических агрегатов. С целью соблюдения правил утилизации электрооборудования, оно подлежит обязательной сдаче в специальный центр.

1. Рычаг включения 2. Предохранительная кнопка

5. Двигатель 6. Крепление шн

7. Масленка для заправки смазки 8. Опорные колеса

лятор опорных колес17

Соберите раму, используя прилагающиеся болты.

Установите крепления для шнура питания, как показано на рисунке.

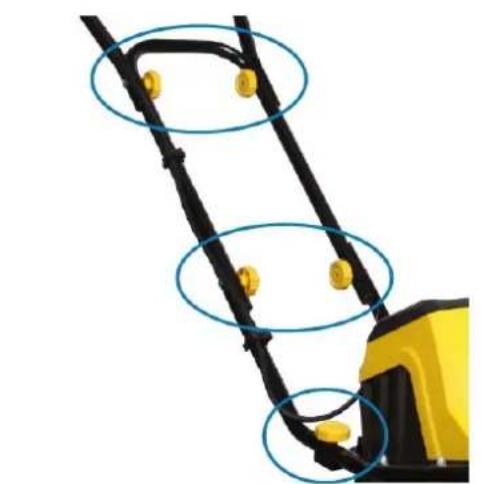

Установите рукоятку и зафиксируйте ее винтами, как показано на рисунке.

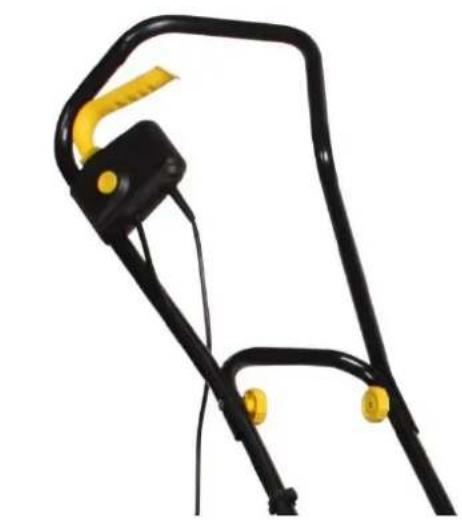

Установите крепление шнура на рукоятке, как показано на рисунке.

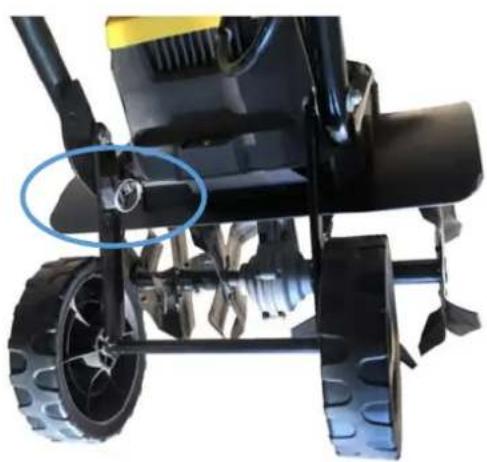

Установите опорные колеса. Колеса можно отрегулировать в нужное положение потянув за штифт.18

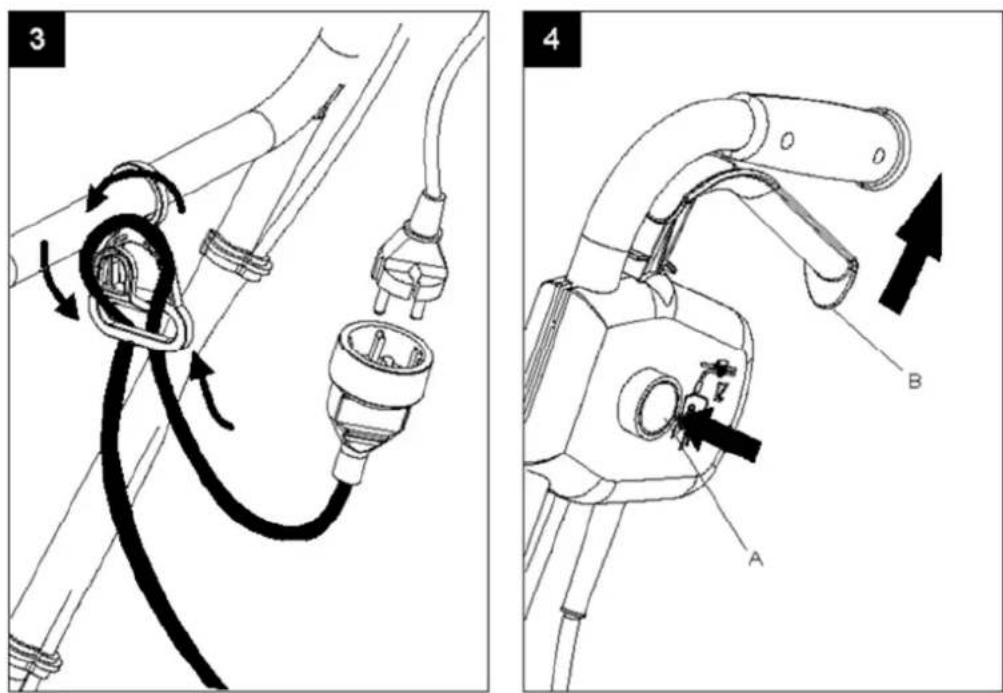

Подключите шнур питания к сети и убедитесь в надежности его крепления в соответствующем устройстве. (Рис. 3)

Включите машину, нажав на предохранительную кнопку A, потянув затем рычаг B в сторону рукоятки. После включения двигателя отпустите кнопку A. Для выключения двигателя отпустите рычаг B.

Включайте машину только после доставки ее к месту эксплуатации. Всегда удерживайте машину двумя руками. Во избежание повреждения удлинителя кабеля, следите, чтобы он всегда находился

Движение машины вперед осуществляется под действием под действием фрез. Фрезы должны погружаться в грунт медленно. Не забудьте перед началом эксплуатации отрегулируйте высоту рамы опорных

При глубокой обработке грунта наиболее эффективным методом является движение машины сначала вперед на расстояние вытянутых рук, затем подтягивание ее в обратном направлении (к себе), после чего снова дать ей уйти вперед под действием фрез. Фрезы должны всегда работать на максимальной скорости. Не допускайте перегрузок.19 Если фрезы зарываются глубоко в грунт, извлекайте их, покачивая машину из стороны в сторону и притормаживая, пока они не освободятся.

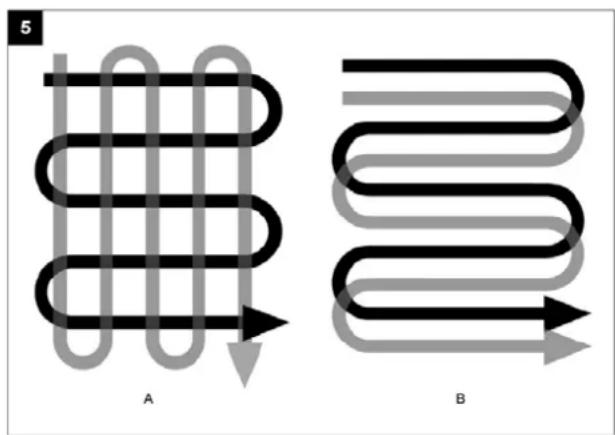

При подготовке участка к посеву обрабатывайте почву, используя маршруты, указанные на рисунках.

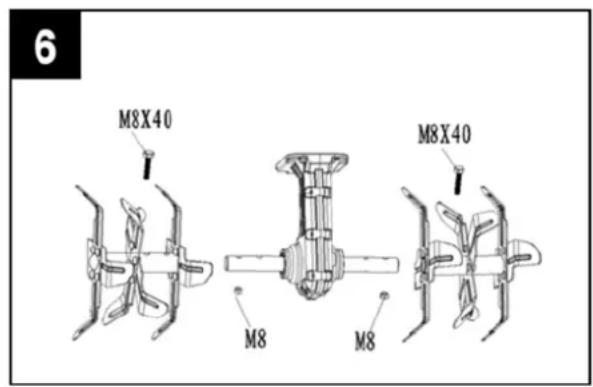

Если фреза изношены или сломаны, их можно заменить. Отсутствие должного ухода за фрезами приводит к снижению эффективности культивации или перегрузке двигателя. При работе с фрезами всегда используйте защитные перчатки. Замена фрез производится только в комплекте. При замене фрез вначале удалите наружный шплинт и наружную фрезу, а затем, внутренний шплинт и внутреннюю фрезу (см. рис. 6).20

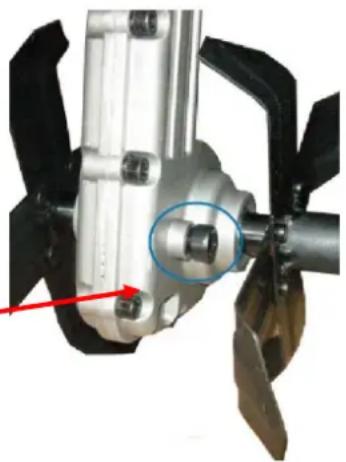

Все зубчатые передачи поставляются с заводской смазкой. Регулярно проверяйте уровень масла. Положите машину на левый бок. Удалите грязь вокруг заливной горловины во избежание ее попадания внутрь при удалении

Заполните резервуар маслом Multifak EP-0 до нижнего среза горловины. Завинтите пробку. Деталь № 90306500

8. Обслуживание и хранение

После каждого использования удаляйте с машины грязь и траву. Перед длительным хранением, для предотвращения коррозии, покройте все металлические детали смазкой.

Используйте только оригинальные запасные части

9. Устранение неисправностей

Неисправность Причина Решение Двигатель не запускается Отсутствует питание Проверьте состояние проводов и источника тока. Отказ предохранительной

Обратитесь в мастерскую, имеющую полномочия от производителя Сработало реле перегрева А. Уменьшите глубину обработки почвы. Б. Удалите посторонние

В. Слишком плотный грунт. Уменьшите глубину обработки и медленно перемещайте машину поочередно вперед и назад. Повторное включение

скается через 15 мин

т.21 Неисправность Причина Решение Чрезмерный или нетипичный шум Заклинивание фрезы Выключите машину и дайте ей полностью остановиться. Удалите посторонние

Отсутствие смазки Обратитесь к уполномоченному

Ослабление болтовых соединений, гаек или защитных элементов. Подтянуть. Если шум остался, обратитесь в мастерскую,

ю изготовителем. Чрезмерная вибрация Слишком большая глубина обработки почвы Замените фрезы или обратитесь в мастерскую,

ю изготовителем Слишком большая глубина обработки почвы Установите правильную

Слишком малая глубина обработки почвы Установите правильную

Чрезмерный износ фрезы Замените фрезу или обратитесь в мастерскую, уполномоченную изготовителем

10. Технические характеристики

Модель El-Tex 1400 Источник питания 230 Volt - 50 Hz Потребляемая мощность 1400 Watt Ширина захвата 38 cm Максимальная гл

бина обработки почвы 21 cm

Смазка Multifak EP-0 / 90306500 Масса 12 k

Частота вращения около 280 об./мин.22
