Produkttype	Elektrisk plæneklipper
Mærke	Texas
Model	ElTex 1400
Strømforsyning	230 V - 50 Hz
Effekt	1400 W
Skærebredde	38 cm
Maksimal arbejdsdybde	21 cm
Rotationshastighed	~280 o/min
Støjniveau	93 dB(A)
Vægt	12 kg
Anbefalet smøremiddel	Multifak EP-0 fedt
Sikkerhed	Sikkerhedsknap + aktiveringshåndtag (automatisk stop)
Antal knive	2 (indvendigt og udvendigt sæt)
Justering af stabiliseringshjul	Ja, med stift
Motortype	Elektrisk motor
Vedligeholdelse	Rengør efter hver brug, smør regelmæssigt
Opbevaring	Beskyt mod rust, opbevar på et tørt sted
Tilgængelige reservedele	Knive, strømkabel

Ofte stillede spørgsmål - ElTex 1400 Texas

Hvordan starter jeg ElTex 1400 plæneklipperen?

For at starte, tryk på sikkerhedsknappen (A), træk derefter håndtaget (B) opad mod styret. Slip derefter knap A. Sørg for, at strømkablet er tilsluttet.

Hvordan stopper jeg plæneklipperen?

Slip blot aktiveringshåndtaget (B). Maskinen stopper automatisk. Vent på, at knivene stopper helt, før maskinen stilles.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller først strømforsyningen og kablerne. Hvis sikkerhedsknappen er defekt, kontakt et autoriseret værksted. Kontroller, om overophedningsafbryderen er udløst: vent 15 minutter, fjern blokeringer, reducer skæredybden.

Hvordan udskifter jeg knivene?

Bær handsker. Knivene udskiftes som sæt. Fjern den ydre splittap og det ydre blad, derefter den indre tap og det indre blad. Montér de nye knive i omvendt rækkefølge.

Hvilket fedt skal jeg bruge til smøring?

Brug Multifak EP-0 fedt (ref. 90306500). Læg maskinen på venstre side, rengør påfyldningshullet, og hæld fedt i til kanten.

Hvad er maskinens støjniveau?

Støjniveauet er 93 dB(A). Bær høreværn under brug.

Hvad er plæneklipperens vægt?

Vægten på ElTex 1400 plæneklipperen er 12 kg.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær sikkerhedsbriller, høreværn og sikkerhedssko. Undgå løstsiddende tøj. Lad ingen opholde sig inden for 10 meter. Brug ikke under påvirkning af alkohol eller medicin.

Hvordan rengør og vedligeholder jeg plæneklipperen?

Efter hver brug fjernes alt græs og jord. Ved længere opbevaring, smør metaldele med fedt for at forhindre rust. Kontroller regelmæssigt fedtniveauet i gear.

Hvor kan jeg finde reservedele?

Brug kun originale dele. Kontakt et autoriseret serviceværksted eller forhandleren. Knivene fås som sæt af to.

BRUGSANVISNING ElTex 1400 Texas

DK Betjeningsvejledning

GB User Manual

PVC HctpyKzno no 3KcnpnyatauN

1. Sikkerhedsforeskrifter 3
   3.Identification 4
   4.Opsamling af maskinen 5
2. Opstart af maskinen 6
   6.Knive. 7
3. Vedligeholdelse og opbevaring 8
4. Fejlfinding 8
5. Specificationer 8
   CE erklaring 41

Registrarering af produit / Reservedele

Registrar dit produit online på Mit Texas. Mit Texas vindes på www.texas.dk After registrating kan Texas give dig en endnu bedre service.

Når du har registerret dit produit, sørger Texas for at tilknytte relevant information til produitet sösom reservationelstegning, manual, fejlfinding m.m. Derudover kan Texas kontakte dig med relevant information vedrørende dit produit.

Reservedelstegning over alle Texas'produkterfindes pa vores hjemmeside www texas.dk. Finder du selv varemure, giver det en hurtigere ekspedition.

Reservedele kan købes online på www texas.dk eller kontakt din nærmesto forhandler. Du finder forhandlerliste på www texas.dk

2. Sikkerhedsforeskrifter

Læs这部分 betjeningsvejledning grundigt, SSE du forstår og kan følge alle sikkerhedsforeskrifter og betjeningsfunktioner fuldstændigt, før du går i gang med at arbejde med maskinen.

Børn på ikke benytte maskinen.

Hvis du føler dig syg, træt, eller har indtaget alkohol eller medicin, SSE du ikke arbejde med maskinen.

Brug altid øjen- og ørebeskyttelse og kraftigt fodtrøj,ningen du bruger maskinen. Undgå endvidere løsthændende tøj.

Sørg for at have godt fodfæste,ningen du bruger maskinen, SSE du har god kontrol over maskinen.

Sørg for at eventuelle tilskuere er mindst 10 meter fra det sted, hvor du starter /(arbejder med maskinen.

Brug ikke maskinen iærheden af sprængfarlige væsker, gasser eller støv.Maskinen kan danne gnister, der kan antænde støv m.v.

Begynd aldrig på at anvende maskinen forarbejdsområdet er ryddet.

Alle reparationer, som ikke er beskrevet i这部分 betjeningsvejledning, SSE kun udføres af specieluddannet personale på et autoriseret serviceværksted.Maskinen skal altid+vare slukket,ningen repaerationer udføres.

Drug kun originale reservoirdele ved reparation.

Maskinen på kun lænes ud til personer, som er fortrolig med betjening af maskinen.

Betjeningsvejledningen skal under alle omstændigheder medfolge.

Bortskaffelse af elektriskeprodukter mA化进程 med alminderigt husholdningsaffald. Elektriskeprodukter skal medbringes til det lokale genbrugscenter og bortskaffes på korrekt vis der.

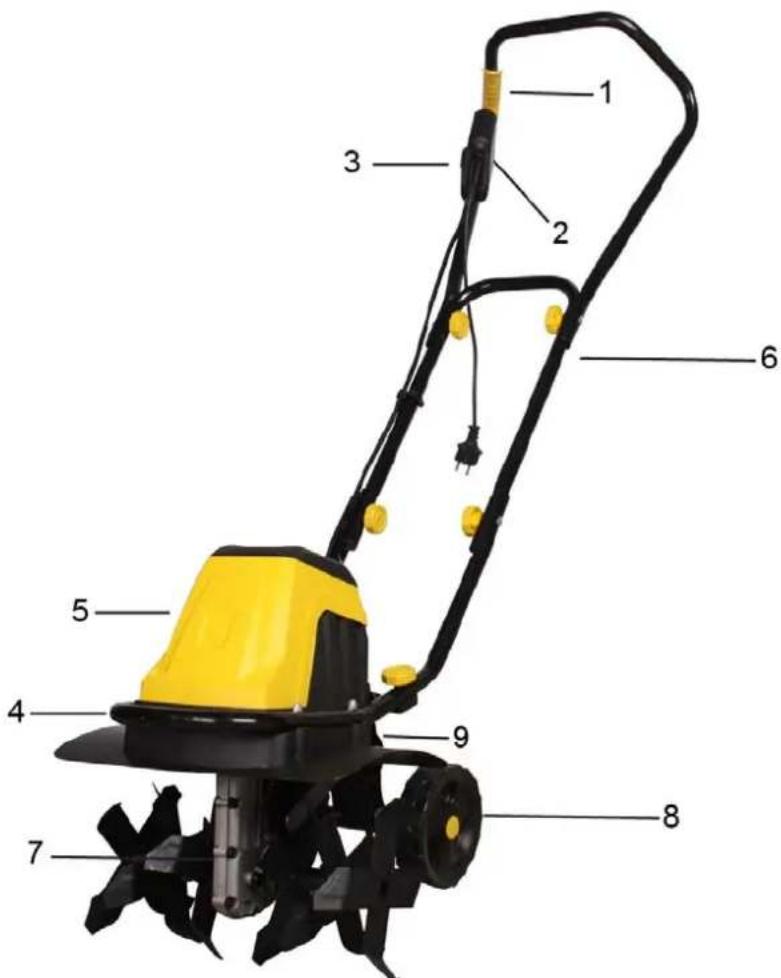

3. Identification

1.	Aktiveringsgrep
3.	El-kabel 4. Bærehåndta
5.	Motor
7.	Skrue for fedtpåfyldning
9.	Justering for støttehjul

2.	Sikkerhedsknap
	g
6.	Kabelholder
8.	jul Støtteh

Monter understyr, med medfolgende bolte, som vist.

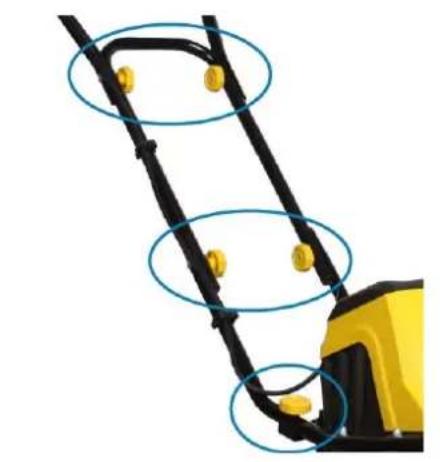

Monter kabelholder, som vist

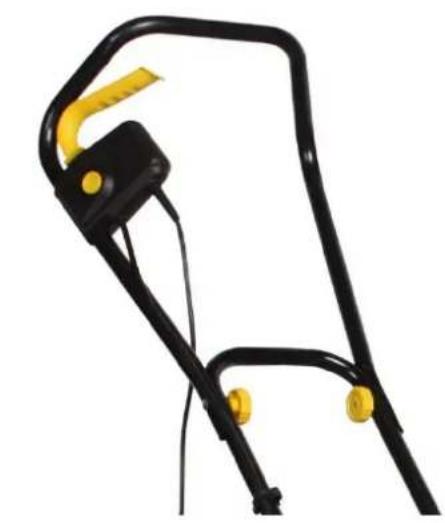

Monter startkontakt på styret som vist.

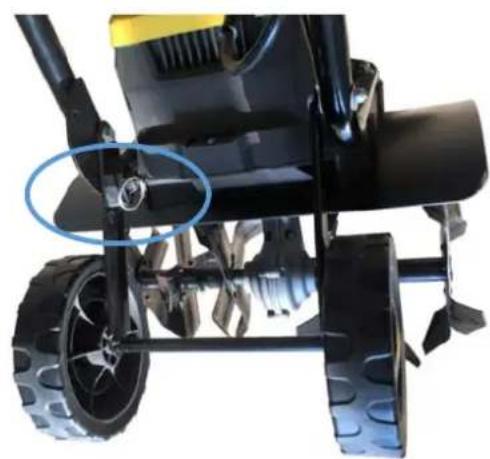

Monter stottehjul. Stottehjulene kan justeres til den onskede position ved at trække ud i splitten.

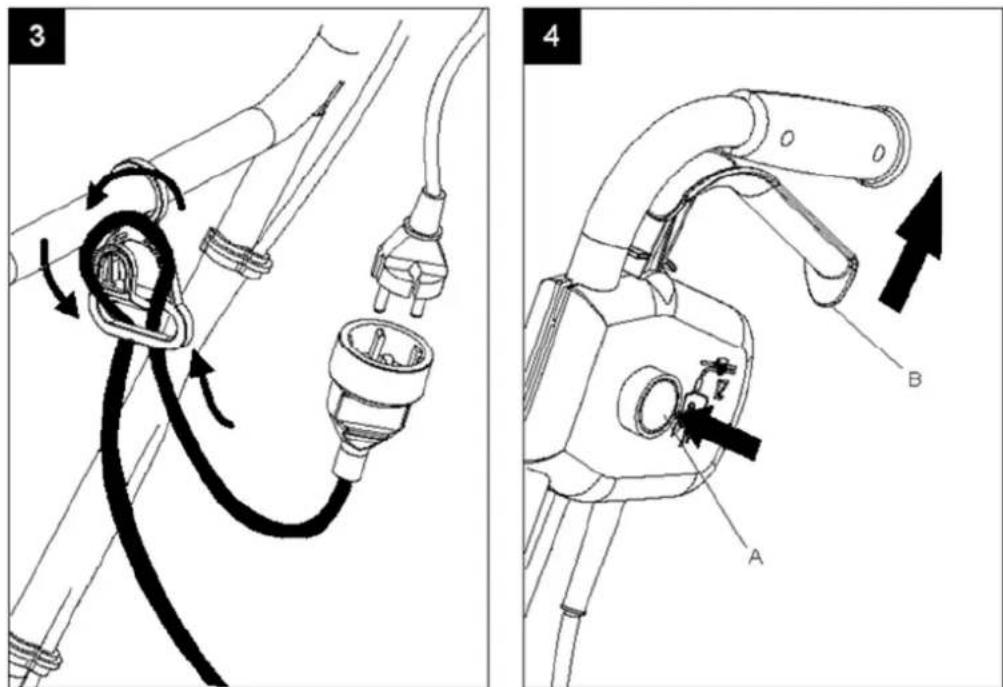

Tilslut strøm og sorg for at ledningen er placeret korrekt i ledningsholderen. (fig. 3)

Start maskinen ved først at trykke sikkerhedsknappen A ind og dernæst trække handtaget B ind mod styret. När maskinen er startet kan knap A slippes.

Maskinen standses ved at slippe handtag B.

Godrad

Start først motoren nár maskinen er på arbejdsområdet.

Hold altid godt fast i maskinen med begge hender.

Kontroller, at forlaengerkablet er bag dig, sá du ikke skærer det over.

Knivene vil fã maskinen til at køre fremad. Lad knivene langsomt sænke sig i jorden. Husk at justere hjulbøjlen inden brug.

Når der skal fræses dybt - er den mest effektive påd Först at lade knivene køre maskinen en armlängde fremad. Træk sa maskinen tilbage mod dig selv. Kør derefter fremigen.

Knivene skal altid kore med hjoeste hastighed. Sorg for, at de ikke overbelastes. Hvis knivene graver sig ned, kan maskinen rokkes fra side til side smtidig med at du holder minre igen, hvorved den igen kommer fri.

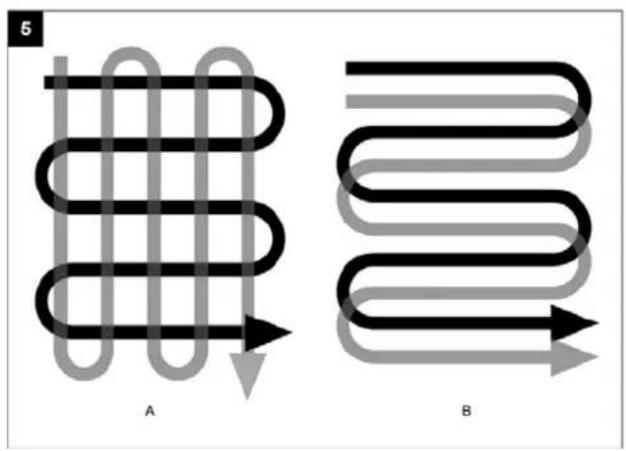

Brug et af de viste koremonstre, nár du skal forberede et omrade til saning.

6. Knife

Hvis knivene slides eller knækker, kan de skiftes. Manglende vedligeholdelse af knivene medforer)darlige resultater ved fraesning ell overlastning af motoren. Brug altid handsker, nar du arbejder nær ved knivene.

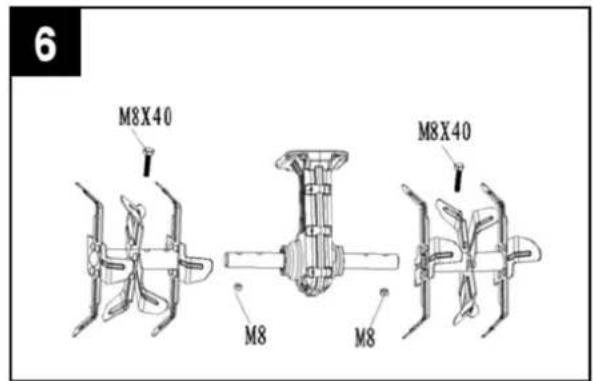

Knivene kan kun skiftes som hele knivsæt. Ved skift af helt knivsæt, fjernes først den yderste lasesplit, og de yderste knife fjernes, derefter den inderste lasesplit og de inderste knife fjernes (fig. 6).

7.Smoring

Gearet er smurt fra fabrikkens side, sa det er kun ndvendigt jævnligt at kontrollere maengden.

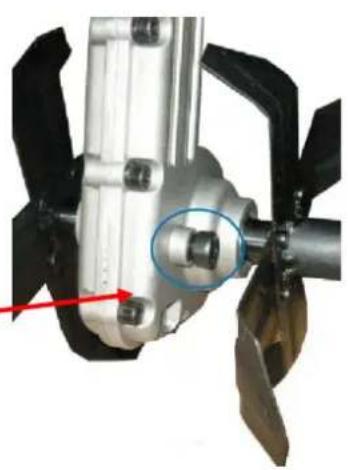

Læg maskinen på dens venstre side. Rens omkring pafyldningshullet for at undga, at snavskommen ind i maskinen, narr skruen fjernes.

Efterfyld ny fedt type Multifak EP-0 indtil det star lige under kanten. Pamonter skruenigen.

Varenummer:90306500

Hvis maskinen ikke skal benyttes i en længere periode skal alle metaldele indsmøres i fert for at undgå korrosion og rust.

Brug kun originale reservedele

9. Fejlfinding

Problem	Årsag	Løsning
Motoren starter ikke ingen	en strøm Check strømforsyninge	ogen og kabler
	Defekt sikkerhedsknap Kontakt autoriseret værksted
	Overophedningsbeskyttelsen iværksat?	a. Kør medindre dybde b. Fjernevt. blokeringer c. Jorden er forHard.ændarbejdsdybden og kør langsomfrem og tilbage flere gange Afvent genstart i 15 min
Unormal støj Knive blokeret	Sluk maskinen og afvent	totalt stop. Fjern blokering.
	Manglende smøring Kontakt autoriseret forhandler
	Løse bolte, møtrikker eller sikkerhedsudstyr	Fastspænd. Kontakt autoriseret værksted, hvist støjen fortssæfter
Unormale vibrationener Knivene ødelagete eller slidte Udskift eller kontakt autoriseret værksted
			Arbejdsdybde for stor	Anvend korrekt arbejdsdybde
Dårlig udførelse af fræsningen	Arbejdsdybden for lav	Anvend korrekt arbejdsdybde
	Slidte knive Udskift eller kontakt autoriseret værksted

10. Specificationer

Model El-Tex 1400
Strømforsyning 230 Volt - 50 Hz
Strømforbrug	1400 Watt
Arbejdsbredde	38
Max. arbejdsdybde	21
Stojniveau	93 (A)
Fedt	Multifak EP-0 / 90306500
Vægt	12 kg
Omdrejninger	ca.280/min.
