Caractéristiques techniques	Détails
Résolution vidéo	4K (3840 x 2160)
Angle de vue	90 degrés
Connectivité	USB 3.0, HDMI, RJ45
Compatibilité	Compatible avec les principales plateformes de visioconférence
Microphones intégrés	Oui, avec technologie de suppression de bruit
Utilisation	Idéal pour les salles de réunion et les environnements de collaboration
Maintenance	Vérifier régulièrement les mises à jour du firmware
Sécurité	Chiffrement des données et protection par mot de passe
Informations générales	Conçu pour une installation facile et rapide

FOIRE AUX QUESTIONS - UVC84BYOD Yealink

Comment connecter le Yealink UVC84BYOD à mon ordinateur ?

Pour connecter le Yealink UVC84BYOD à votre ordinateur, utilisez un câble USB. Branchez une extrémité du câble à l'appareil et l'autre à un port USB disponible sur votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés.

Pourquoi la caméra ne s'allume-t-elle pas ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Si le problème persiste, essayez de redémarrer l'appareil.

Comment ajuster les paramètres de la caméra ?

Les paramètres de la caméra peuvent être ajustés via l'interface utilisateur de l'appareil. Utilisez la télécommande ou l'application Yealink pour accéder aux réglages et modifier les options telles que la résolution ou le zoom.

Le son est défectueux lors des appels vidéo, que faire ?

Vérifiez que le microphone est activé et qu'il n'est pas en mode silencieux. Assurez-vous également que les paramètres audio de votre application de visioconférence sont correctement configurés pour utiliser le Yealink UVC84BYOD.

Comment mettre à jour le firmware du Yealink UVC84BYOD ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de Yealink. Ensuite, accédez à l'interface de l'appareil, allez dans les paramètres et sélectionnez l'option pour mettre à jour le firmware. Suivez les instructions à l'écran.

Puis-je utiliser le Yealink UVC84BYOD avec des applications de visioconférence tierces ?

Oui, le Yealink UVC84BYOD est compatible avec de nombreuses applications de visioconférence tierces. Assurez-vous que l'application que vous utilisez prend en charge les périphériques USB et sélectionnez le Yealink comme caméra dans les paramètres de l'application.

Que faire si l'image est floue ?

Assurez-vous que l'objectif de la caméra est propre et qu'il n'y a pas d'obstacles devant. Vous pouvez également essayer de régler le focus à l'aide des paramètres de l'appareil ou de la télécommande.

Comment réinitialiser le Yealink UVC84BYOD aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez aux paramètres via le menu principal et recherchez l'option de réinitialisation d'usine. Confirmez votre choix et attendez que l'appareil redémarre.

MODE D'EMPLOI UVC84BYOD Yealink

Adaptateur secteur (48V/0,7A)

Télécommande VCR20

Pile AAA x2

Velcro (sur le support)

Serre-câbles ×5

Support de montage et accessoires

UVC84 Guide de démarrage rapide

1. Le câble USB mesure 7 m dans le pack UVC84, et 2.5 m dans le pack de système de salle MVC.
2. Nous vous recommandons d'utiliser les accessoires fournis et approuvés par Yealink. L'utilisation d'accessoires tiers est susceptible de réduire Mauvais performances de l'appareil.

Installation de l'UVC84

- Placement sur une surface plane

Vous pouvez placer l'UVC84 sur la table de conférence, en vous assurant que son angle d'inclinaison est inférieur à 5 degrés pour qu'il fonctionne correctement.

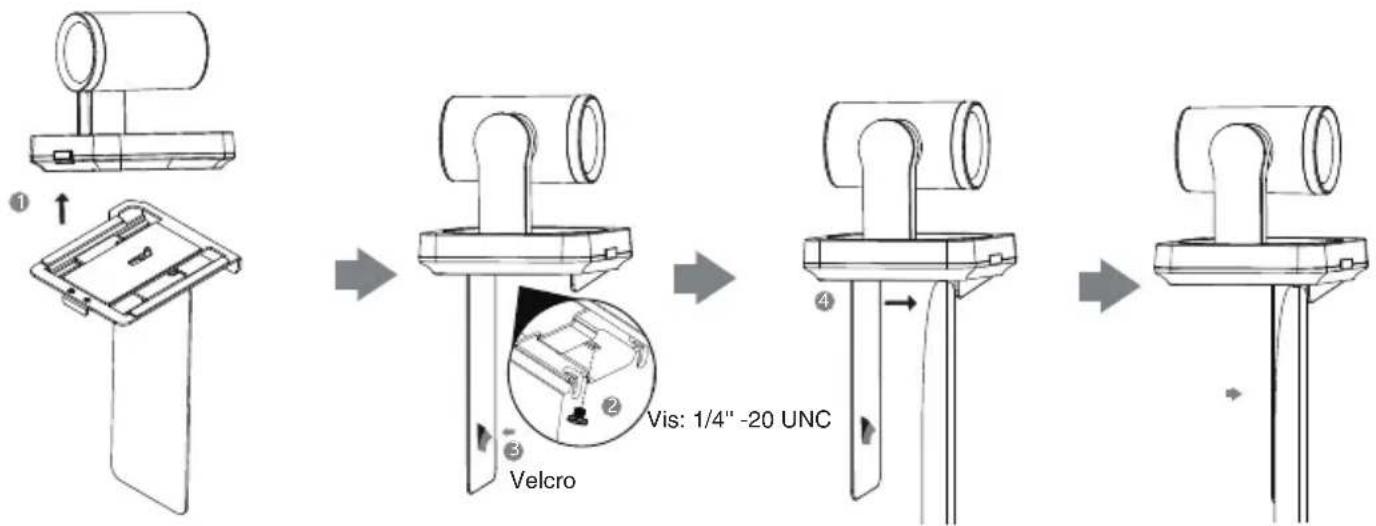

- Montage sur le dessus d'un écran

Choisissez la méthode d'installation suivante lorsque l'épaisseur du téléviseur se situe entre 0 et 70mm.

① ② ③ Velcro Vis: 1/4" -20 UNC ④

Faites attention au sens du support.

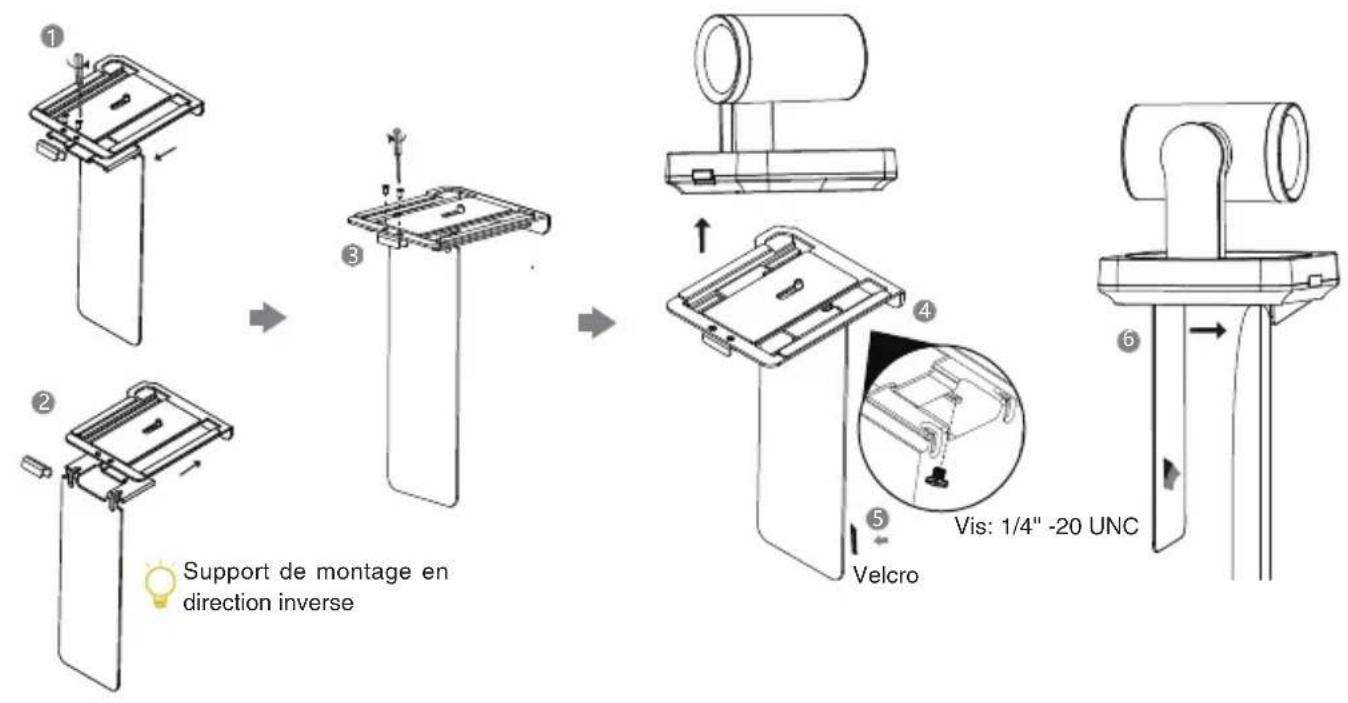

Choisissez la méthode d'installation suivante lorsque l'épaisseur du téléviseur se situe entre 46mm et 146mm.

Support de montage en direction inverse Vis: 1/4" -20 UNC Velcro

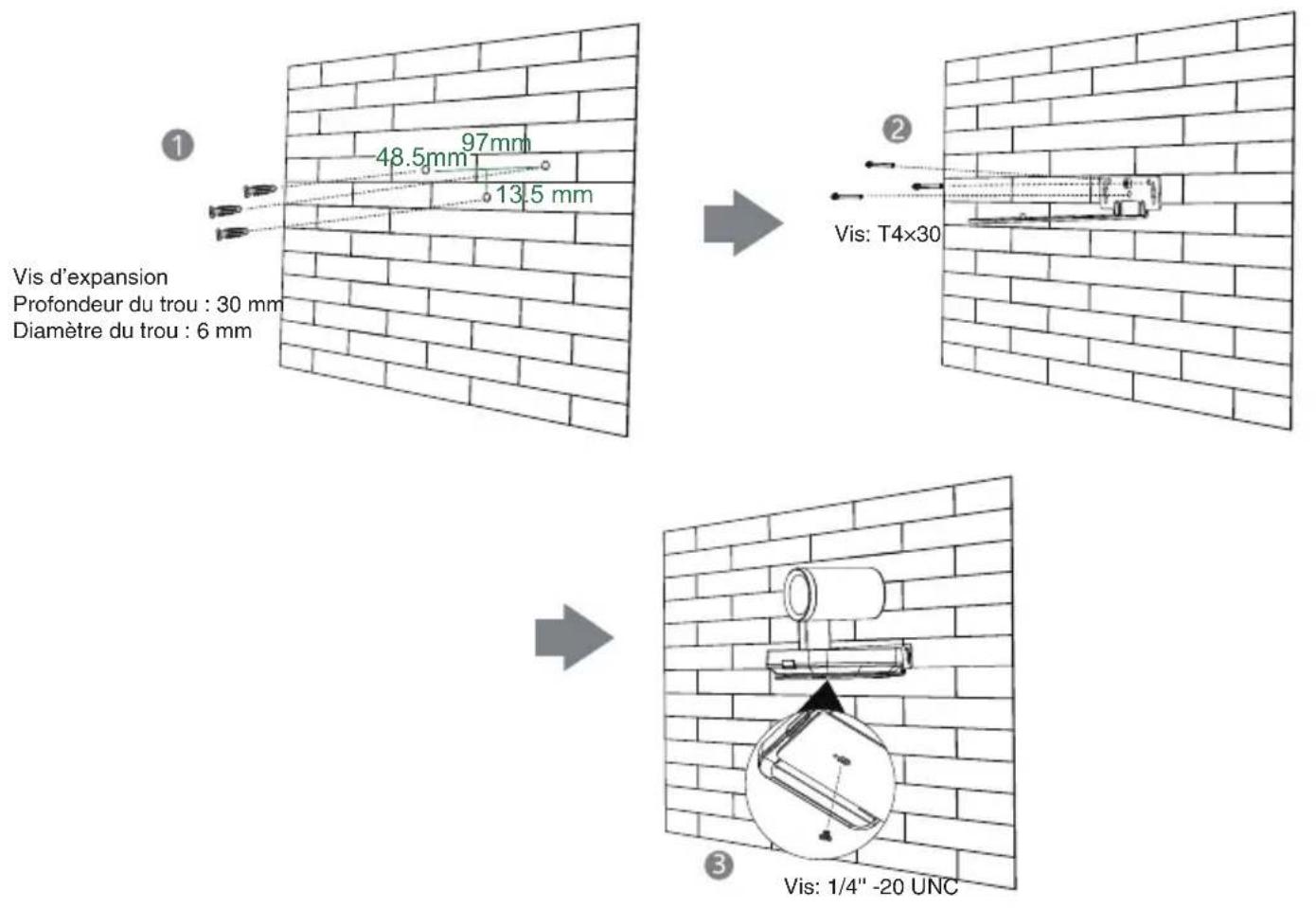

• Montez le sur un mur

La hauteur recommandée est de 1.55 m-1.85 m au-dessus du sol.

• Monter au plafond

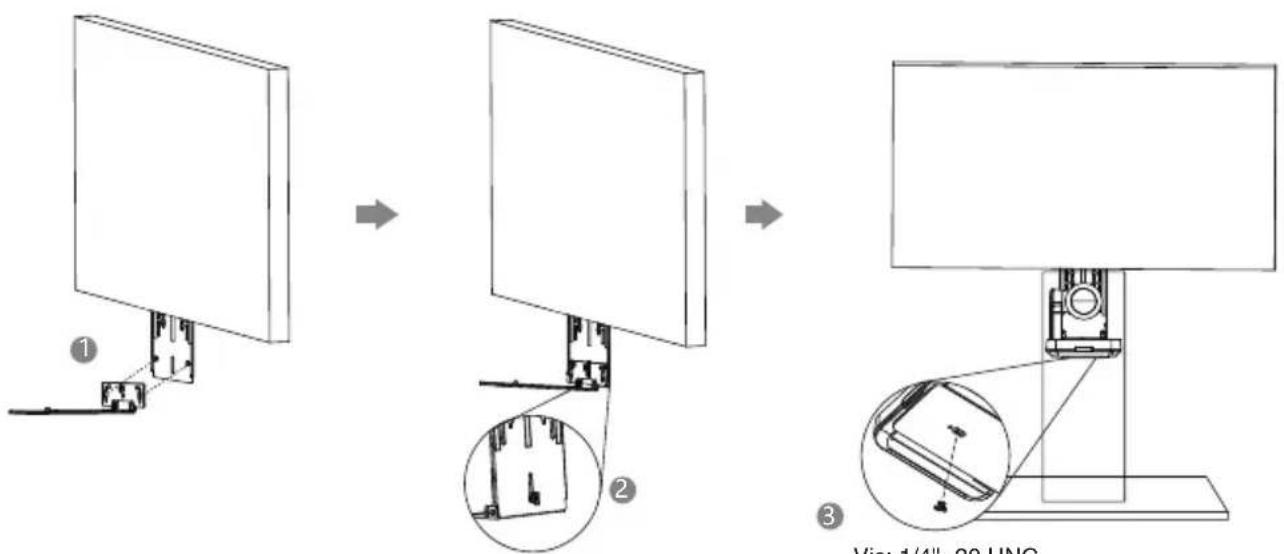

• Montage sur un support télé Mount2

Vous devez acheter un support de téléviseur Mount2 séparément.

① ② ③ Vis: 1/4"-20 UNC

Vis: 1/4" -20 UNC
Vis: 1/4" -20 UNC

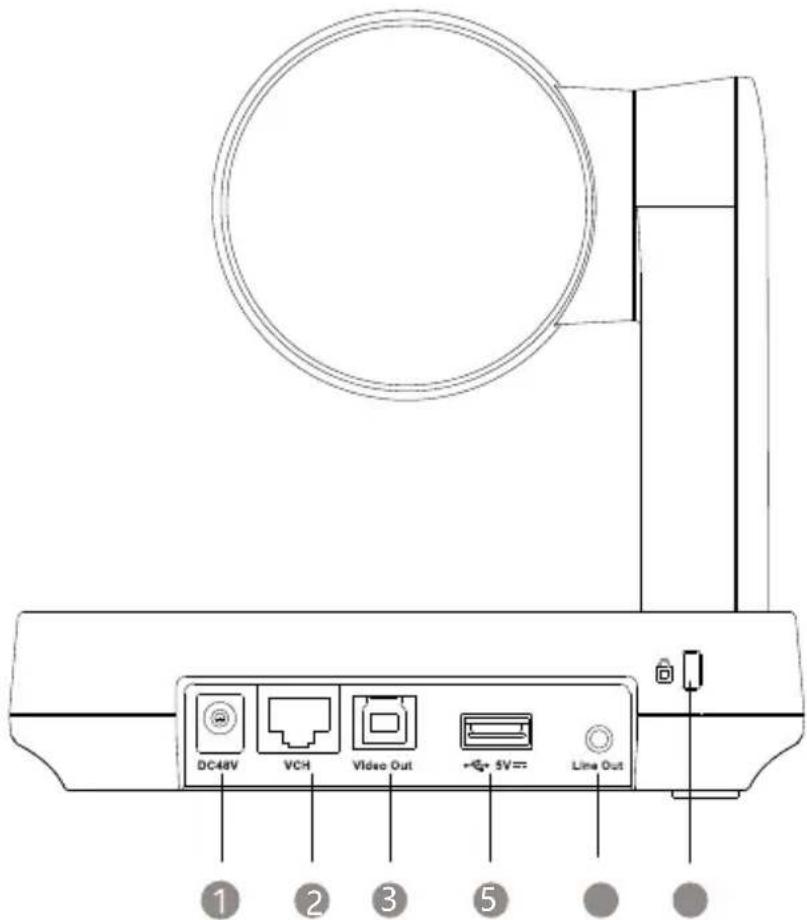

Instructions de l'interface matérielle

DC48V VCH Video Out ←→ 5V== Line Out ① ② ③ ⑤

1 branchez à l'adaptateur secteur.
② Dans le système MVC, connectez-vous à l'appareil audio (par exemple VCM34). Dans le système de vidéoconférence, connectez-vous au point de terminaison (par exemple : MeetingEye 800).
3 vidéo branchez à un PC comme sortie vidéo.
4 un port USB insérez le DD10 à connecter au CPW90.
5 Sortie ligne : connectez un appareil de sortie audio avec un câble audio (3,5 mm).
6 Emplacement de sécurité connectez un câble de sécurité universel à l'UVC84 verrouiller l'UVC84.

Connexion UVC84

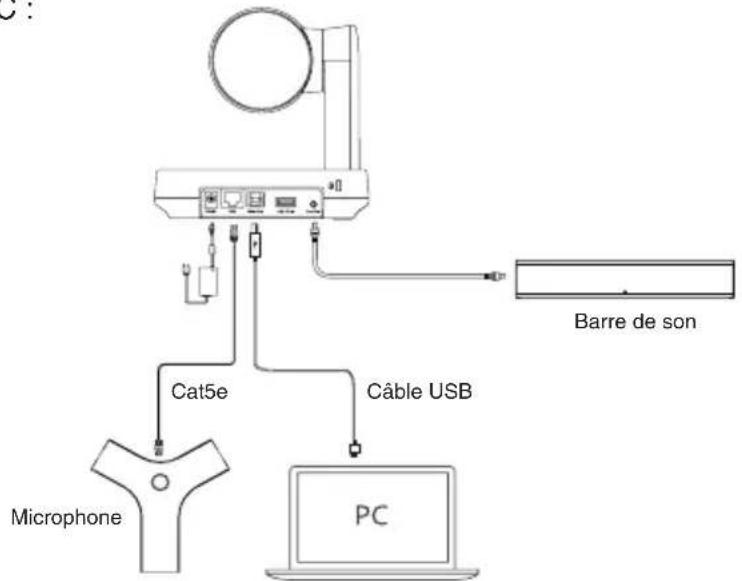

- Connexion à un PC :


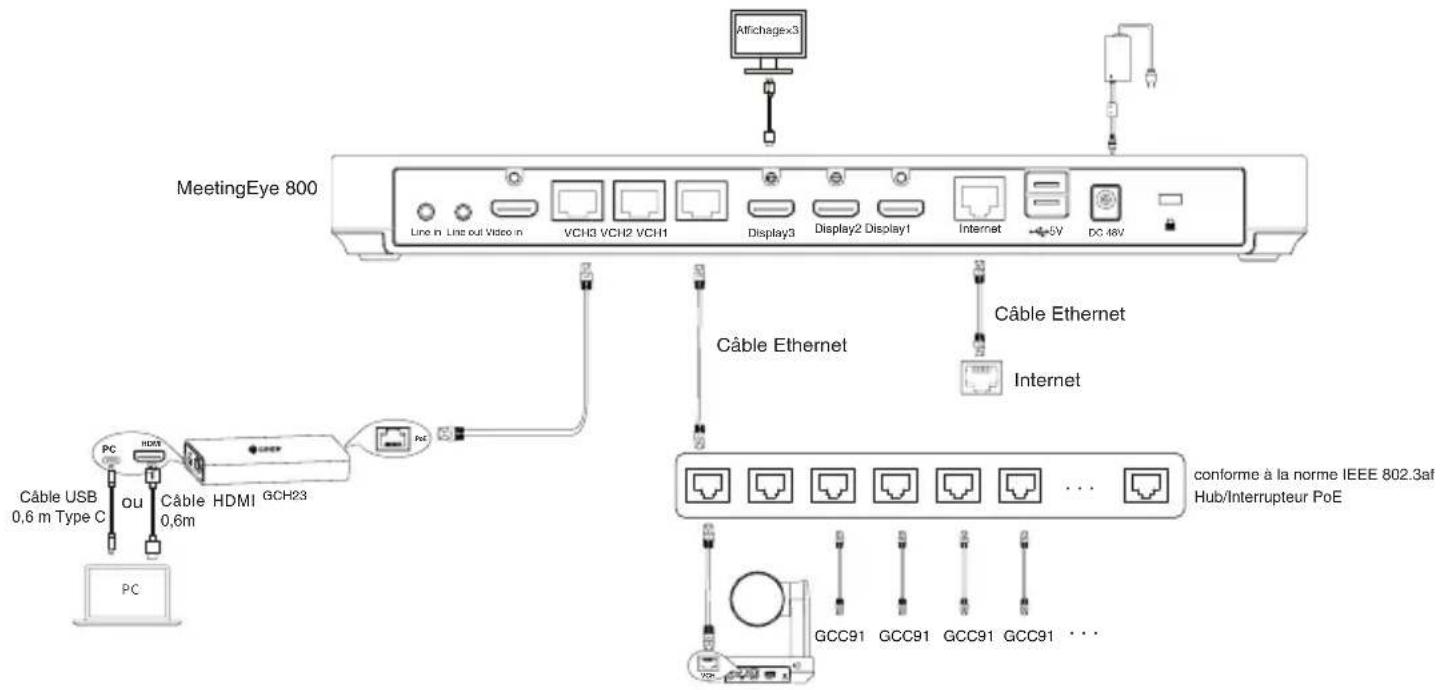

- Connectez-vous au système de vidéoconférence :

Affichage×3 MeetingEye 800 Line in Line out Video in VCH3 VCH2 VCH1 Display3 Display2 Display1 Internet -5V DC 48V Câble Ethernet Câble Ethernet Internet PC HDD9 ou Cable HDMI GCH23 0,6 m PC conforme à la norme IEEE 802.3af Hub/Interrupteur PoE GCC91 GCC91 GCC91 GCC91 ...

Instructions du voyant LED

Voyants LED sur l' UVC84 :

Statut des LED Description

Désactivé L’UVC84 est éteint.

Vert fixe L’UVC84 est actif.

Rouge fixe L’UVC84 est en mode veille

Clignote en jaune Le micrologiciel de l' UVC84 est en cours de mise à niveau.

Rouge clignotant L’UVC84 est en mode récupération.

• Monter sur le téléviseur

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) l'appareil ne doit pas produire de brouillage;

(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. NMB-3(B)

"This device meets the applicable Innovation, Science and Economic Development Canada technical specifications. / Ce produit répond à la innovation, des sciences et de .Développement économique Canada spécifications techniques applicables."

Contact Information

YEALINK NETWORK TECHNOLOGY CO.,LTD.

Consignes de sécurité

Températures de fonctionnement ambiantes

• Température de fonctionnement : +14 à 122 °F (-10 à 50 °C)
  • Humidité relative : 5 % à 90 %, sans condensation
  • Température de stockage : -22 à +160 °F (-30 à +70 °C)

Garantie

Notre garantie produit est limitée à l'appareil lui-même, lorsqu'il est utilisé normalement selon le mode d'emploi et l'environnement du système. Nous ne sommes pas responsables des dommages ou pertes découlant de l'utilisation de ce produit ou de toute réclamation d'un tiers. Nous ne sommes pas responsables des problèmes avec les appareils Yealink découlant de l'utilisation de ce produit. Nous ne sommes pas responsables pour les dommages financiers, pertes de profits, réclamations de tiers, etc. découlant de l'utilisation de ce produit.

Symbole DC

--- est le symbole de tension CC.

Directive sur les substances dangereuses (RoHS)

Ce dispositif est conforme aux exigences de la directive RoHS de l'Union européenne. Vous pouvez obtenir les déclarations de conformité en envoyant un message à l'adresse : [e-mail].

Consignes de sécurité

Gardez ces instructions. Lisez ces consignes de sécurité avant utilisation de l'appareil !

Les précautions de base suivantes doivent toujours être suivies pour réduire le risque d'incendie, d'électrocution et de blessures.

Exigences générales

• Avant d'installer et d'utiliser l'appareil, lisez les consignes de sécurité et observez la situation pendant le fonctionnement.
• Lorsque l'appareil est rangé, transporté ou utilisé, veuillez le garder toujours propre et sec.
• Lorsque l'appareil est rangé, transporté ou utilisé, veuillez éviter tout choc ou toute collision.
• Ne tentez pas de désassembler vous-même l'appareil. En cas de mauvais fonctionnement, veuillez contacter le centre de service désigné.
• Sans consentement écrit préalable, aucune organisation ou individu n'est autorisé à apporter des changements à la structure ou au dispositif de sécurité de l'appareil. Yealink n'est en aucun cas responsable des conséquences ou des problèmesjuridiques causés par ces changements.
• Veuillez vous référer aux lois et règlements pertinents lorsque l'appareil est utilisé. Les droits légaux des tiers doivent également être respectés.

Exigences environnementales

• Placez l'appareil dans un espace correctement ventilé. N'exposez pas l'appareil à la lumière directe du soleil.
  • Gardez l'appareil propre et sec.
• Placez l'appareil sur une surface stable et plate.
• Veuillez ne placer aucun objet lourd sur l'appareil risquant d'entraîner dégâts et déformations.
• Maintenez une distance d'au moins 10 cm entre l'appareil et l'objet le plus proche afin que la chaleur puisse se dissiper.
• Ne placez pas l'appareil sur ou à proximité de tout objet inflammable ou vulnérable au feu, comme des matériaux en caoutchouc.
• Gardez l'appareil loin de toute source de chaleur ou des flammes, comme une bougie ou un radiateur électrique.
• Gardez l'appareil loin de tout appareil électroménager avec un fort champ magnétique ou un champ électromagnétique, tel qu'un four à micro-ondes ou un réfrigérateur.

Exigences d'utilisation

• Ne laissez pas des enfants utiliser l'appareil sans surveillance.
• Ne laissez pas les enfants jouer avec l'appareil ou ses accessoires pour éviter tout risque d'étouffement.
• Veuillez uniquement utiliser les accessoires fournis ou autorisés par le fabricant.

• L'alimentation de l'appareil doit satisfaire aux exigences de la tension d'entrée de l'appareil. Veuillez uniquement utiliser la prise protégée contre les surtensions fournie.

• Avant de brancher ou de débrancher tout câble, assurez-vous que vos mains sont complètement sèches.

• Ne renversez aucun liquide sur le produit et n'utilisez pas l'équipement près de l'eau, par exemple, près d'une baignoire, d'un lavabo, d'un évier, dans sous-sol humide ou près d'une piscine.
• Veuillez à ne pas marcher sur, tirer sur, ou plier les câbles de l'appareil, cela pourrait entraîner son mauvais fonctionnement.
• En cas d'orage, n'utilisez pas l'appareil et débranchez-le de son alimentation. Débranchez la prise d'alimentation et l'Asymmetric Digital Subscriber Line (ADSL) à paire torsadée (le câble de fréquence radio) pour éviter la foudre.
• Si l'appareil reste inutilisé pendant une longue période de temps, débranchez-le de l'alimentation électrique et débranchez le cordon d'alimentation.
• Si l'appareil émet de la fumée, des odeurs ou bruits anormaux, débranchez l'appareil de son alimentation et débranchez immédiatement le cordon d'alimentation. Pour toute réparation, contactez le centre de service spécifié.
• N'insérez aucun objet dans les fentes de l'appareil ne faisant pas partie du produit ou n'est pas un produit auxiliaire.
• Avant de brancher un câble, connectez d'abord le câble de mise à la terre du de l'appareil. Ne débranchez pas le câble de mise à la terre jusqu'à ce que tous les autres câbles aient été débranchés.

Exigences de nettoyage

• Avant de nettoyer l'appareil, arrêtez de l'utiliser et déconnectez-le de son alimentation.
• Utilisez un chiffon doux, sec et antistatique pour nettoyer l'appareil.
• Maintenez la prise d'alimentation propre et sèche. Une prise sale ou humide peut causer des chocs électriques et autres dangers.

RECYCLAGE ENVIRONNEMENTAL

Ne jetez pas cet appareil avec les déchets ménagers

Contactez vos collectivités locales pour savoir comment l'éliminer de façon écologique. La boîte en carton, l'emballage en plastique et les composants de l'appareil peuvent être recyclés conformément à la réglementation en vigueur dans votre pays.

Respectez toujours la réglementation en vigueur

Les personnes qui l'enfreignent sont passibles de poursuites judiciaires. Le symbole de poubelle barrée apposé sur l'appareil signifie que lorsque celui-ci a atteint sa fin de vie utile, il doit être amené à un centre de traitement des déchets spécial et traité séparément des déchets ménagers ordinaires.

Dépannage

L'unité ne peut pas alimenter le dispositif de Yealink.

Mauvaise connexion avec la fiche.

1. Nettoyez la fiche avec un chiffon sec.

2. Branchez-la sur une autre prise murale.

L'environnement d'utilisation est hors de la plage de températures de fonctionnement.

1. Utilisez l'appareil dans sa plage de températures de fonctionnement. Le câble entre l'appareil et le dispositif Yealink est mal branché.

2. Branchez le câble correctement.
   Vous ne pouvez pas brancher le câble correctement.

3. Vous avez peut-être branché le mauvais dispositif Yealink.

4. Utilisez une source d'alimentation appropriée.
   Le port contient peut être de la poussière.

5. Nettoyez le port.

Contactez votre revendeur ou un réparateur agréé pour toute autre question.

Informations de contact

YEALINK NETWORK TECHNOLOGY CO.,LTD.

999 Peachtree Street Suite 2300, Fulton, Atlanta, GA, 30309, États-Unis Fabriqué en Chine
