UVC84BYOD - Cámara Yealink - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de videoconferencia
Marca	Yealink
Modelo	UVC84BYOD
Categoría	Cámara
Alimentación	Adaptador de corriente 48V/0,7A
Conectividad	USB, Salida de video, Salida de línea (3,5 mm), VCH
Indicadores luminosos	LED: apagado (sin alimentación), verde fijo (activo), rojo fijo (reposo), amarillo intermitente (actualización de firmware), rojo intermitente (modo de recuperación)
Funciones de montaje	Superficie plana (inclinación <5°), sobre pantalla (0-70mm o 46-146mm), pared (altura 1,55-1,85m), techo, soporte TV Mount2 (opcional)
Control remoto incluido	Sí, modelo VCR20
Pilas del control remoto	2 pilas AAA
Cable USB incluido	7 metros
Accesorios incluidos	Velcro, ataduras de cables (x5), soporte de montaje, adaptador de corriente
Temperatura de funcionamiento	-10 a 50°C
Humedad de funcionamiento	5% a 90% sin condensación
Temperatura de almacenamiento	-30 a 70°C
Limpieza	Paño suave, seco y antiestático; desconectar antes de la limpieza
Seguridad	Mantener limpio y seco, no exponer al agua, no abrir, distancia mínima de 10 cm para disipación de calor
Reparabilidad	Contactar a un centro de servicio autorizado; no desmontar
Conformidad	IC, RoHS
Garantía	Limitada al dispositivo en uso normal

Preguntas frecuentes - UVC84BYOD Yealink

¿Cómo montar la cámara UVC84 en una pantalla?

Dos métodos según el grosor de la pantalla: 0-70mm: use el soporte con velcro y tornillo 1/4"-20 UNC en la orientación normal; 46-146mm: invierta el soporte. Fije con los tornillos y el velcro incluidos.

¿Cómo conectar la cámara a un PC?

Use el cable USB incluido (7m) para conectar el puerto Salida de video de la cámara a un puerto USB de su PC. La cámara será reconocida como dispositivo de video.

¿Qué hacer si la cámara no se enciende?

Verifique la conexión del adaptador de corriente 48V/0,7A y el tomacorriente. Limpie el enchufe con un paño seco. Asegúrese de que la temperatura ambiente esté entre -10 y 50°C.

¿Cómo usar el control remoto VCR20?

Inserte las dos pilas AAA incluidas en el control remoto. Apunte hacia la cámara y use los botones para controlar las funciones.

¿Cuáles son los indicadores LED y su significado?

Apagado: sin alimentación. Verde fijo: activo. Rojo fijo: reposo. Amarillo intermitente: actualización de firmware. Rojo intermitente: modo de recuperación.

¿Puedo montar la cámara en el techo?

Sí, la cámara se puede montar en el techo con el soporte incluido. Siga las instrucciones de montaje asegurando una altura recomendada de 1,55-1,85 m para pared (adaptable para techo).

¿Cómo actualizar el firmware de la cámara?

La actualización se realiza mediante un proceso específico. Cuando el indicador parpadea en amarillo, indica una actualización en curso. Siga las instrucciones del fabricante disponibles en el sitio web de Yealink.

¿Qué cables y accesorios están incluidos en el paquete?

El paquete UVC84BYOD incluye: adaptador de corriente 48V/0,7A, control remoto VCR20 con pilas AAA, cable USB de 7m, velcro, ataduras de cables (x5) y soporte de montaje.

¿La cámara es compatible con sistemas de videoconferencia?

Sí, se puede conectar a un sistema de videoconferencia a través del puerto VCH para audio (por ejemplo, con el micrófono VCM34) y el puerto Salida de video para video.

¿Cómo limpiar la cámara UVC84?

Antes de la limpieza, desconecte la cámara. Use un paño suave, seco y antiestático. No derrame líquidos ni use productos abrasivos.

MANUAL DE USUARIO UVC84BYOD Yealink

Mando a distancia VCR20

AAA Batteriex2

Contenido de la caja

Mando a distancia VCR20

Batería AAA × 2

Velcro (en el soporte)

Sujetacables×5

(T4×30 screw)

Soporte de montaje y accesorios

UVC84 Guía de inicio rápido

1. El cable USB mide 7 m en el paquete UVC84 y 2.5 m en el paquete de sistemas de salas MVC.
2. Utilice siempre accesorios proporcionados o aprobados por Yealink. El uso de accesorios de terceros no aprobados puede afectar al funcionamiento.

Instalación de UVC84

- Poner en superficie plana

Puede colocar la cámara UVC84 en la mesa de conferencias y asegurarse de que el ángulo de inclinación no sea superior a 5 grados para garantizar un funcionamiento adecuado.

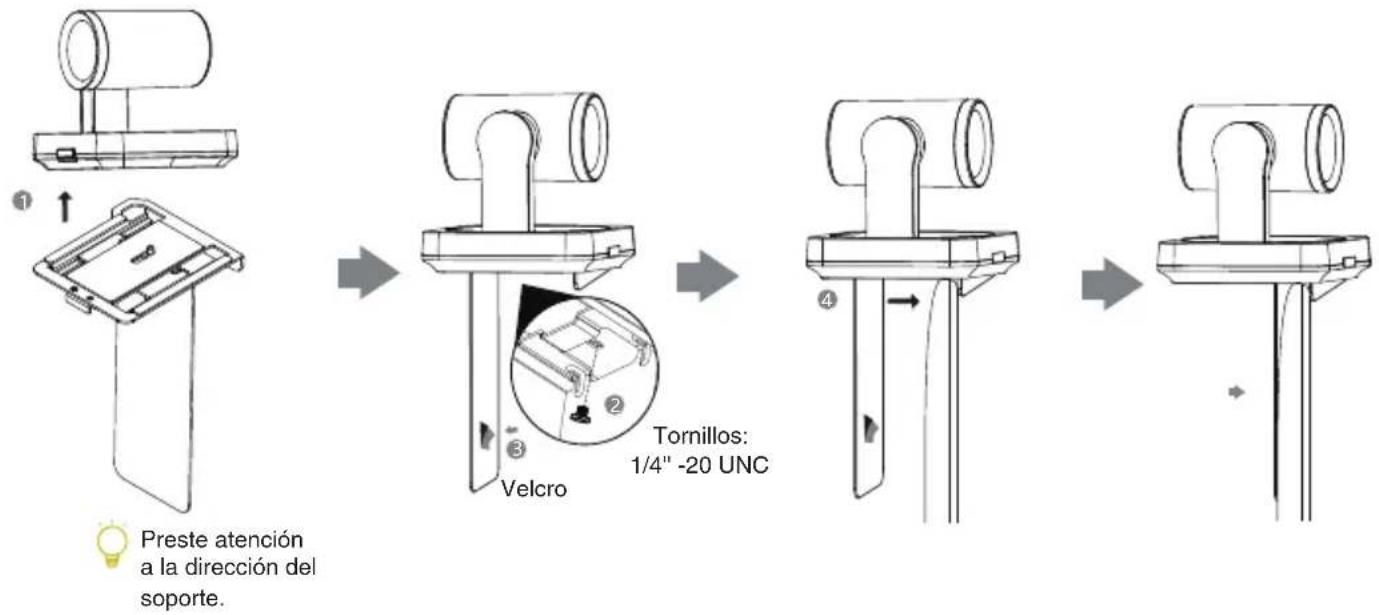

Elija el siguiente método de instalación cuando el grosor de la pantalla está entre 0mm y 70 mm.

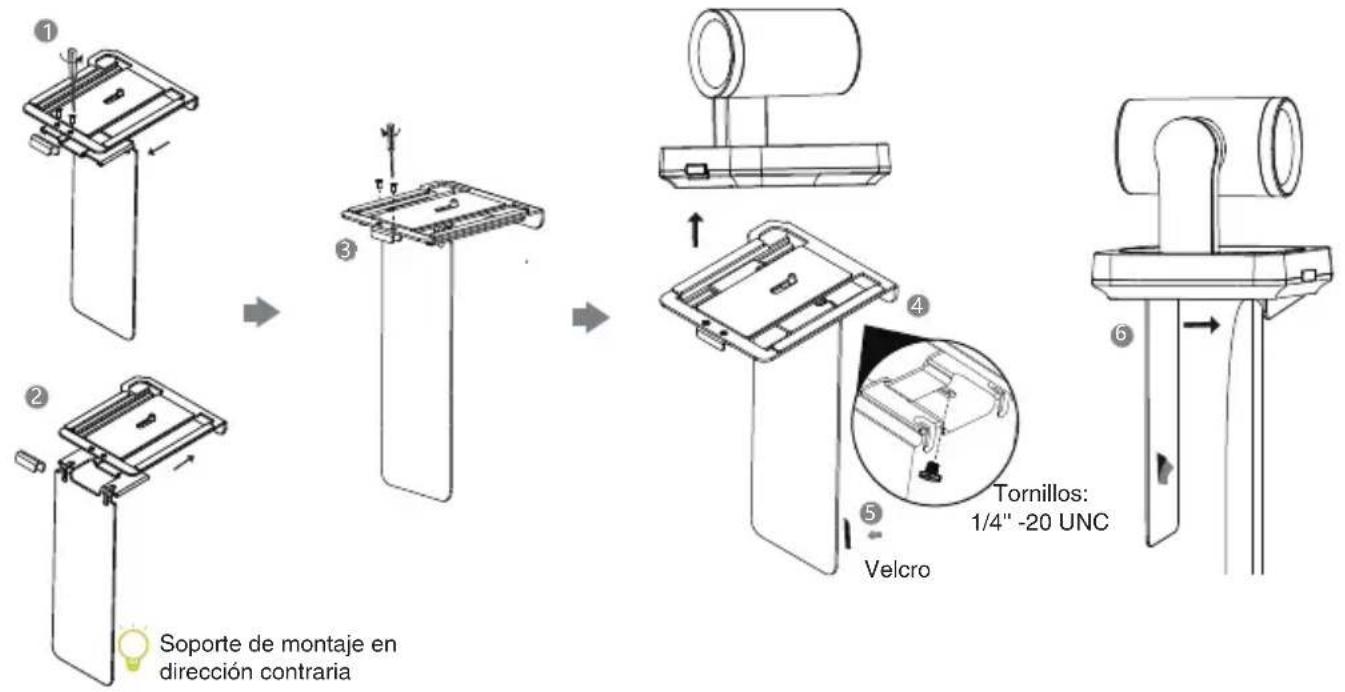

Elija el siguiente método de instalación cuando el grosor de la pantalla está entre 46mm y 146mm.

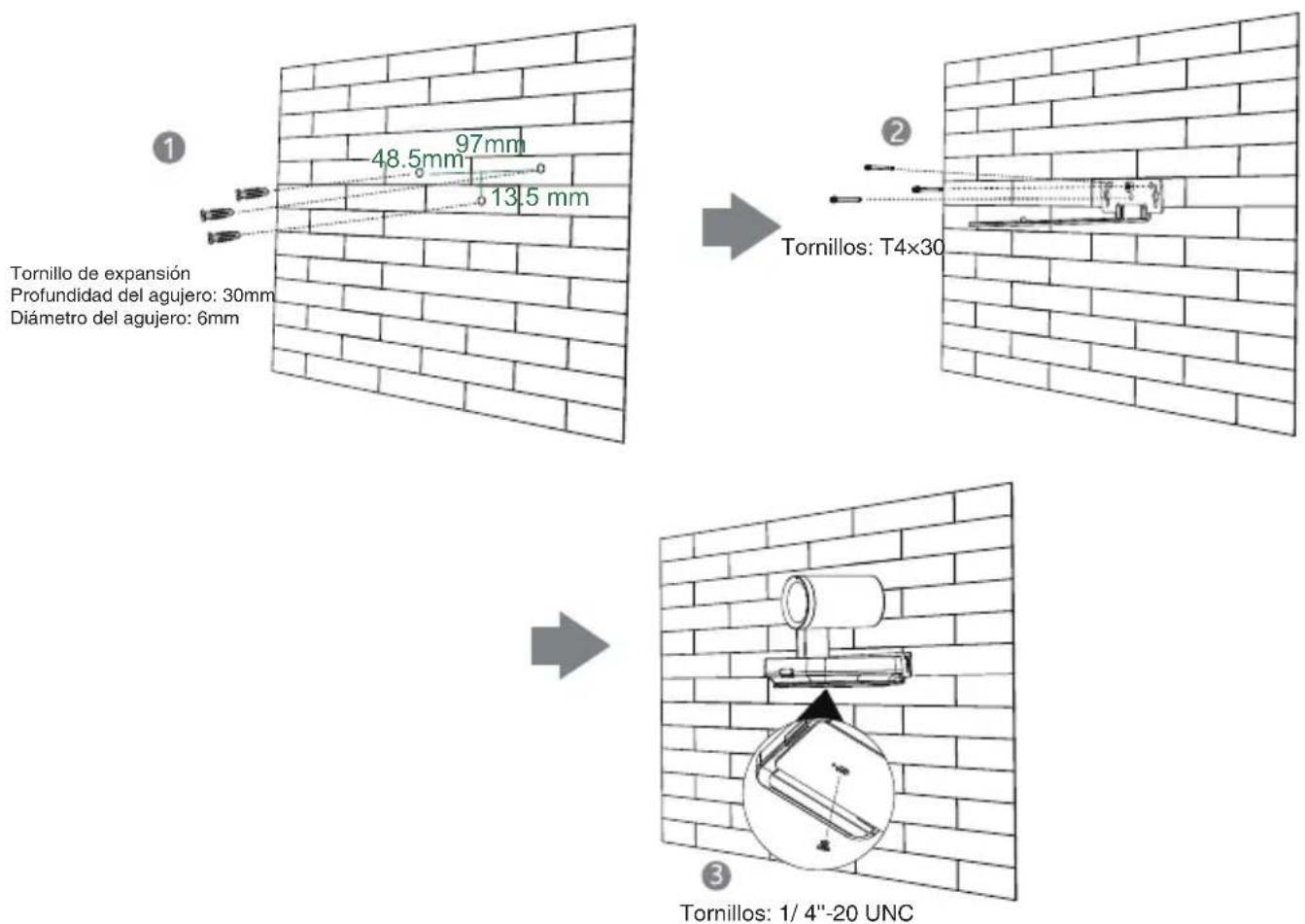

- Montaje en pared

La altura recomendada es de 1.55 m-1.85 m sobre el suelo.

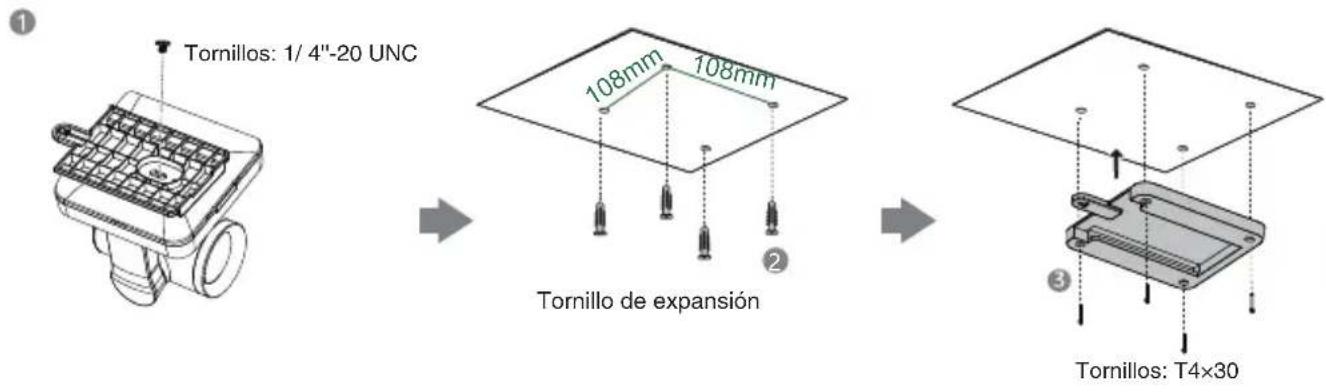

• Montar en el techo


Tornillos: M3x8
Apriete los tornillos con un destornillador para evitar que la cámara se caiga.

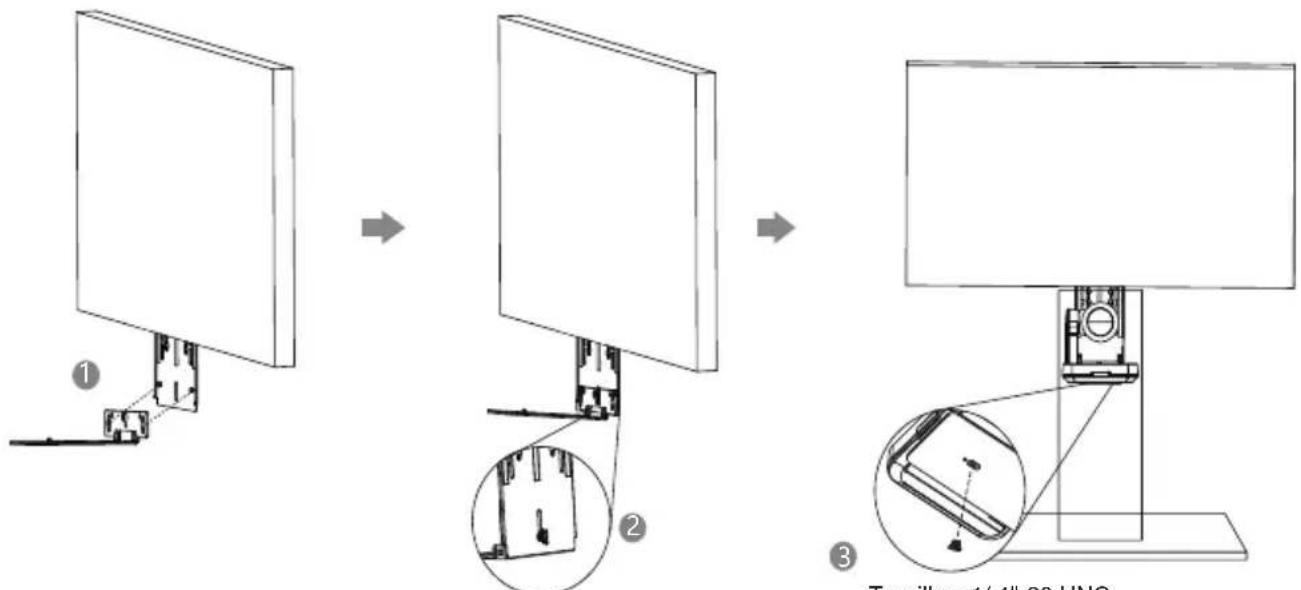

- Montar en un soporte de TV (TV Mount2)

Necesita comprar un soporte de TV (TV Mount2) por separado.

Instrucciones de Componentes de Hardware

1 DC48V: conéctelo al adaptador de corriente.
2 En el sistema MVC, conectar al dispositivo de audio (por ejemplo: VCM34). En el sistema de videoconferencia, conectar al endpoint (por ejemplo: MeetingEye 800).
3 Salida de video: conéctese a un PC como salida de vídeo.
4 Puerto USB: Inserte el DD10 para conectarse al CPW90.
5 Line Out: conecte a un dispositivo de audio mediante un cable de audio (3,5 mm).
6 Ranura de seguridad: conecte un cable de seguridad universal al UVC86 para que pueda bloquear el UVC84.

Conexión UVC84

- Conectar al PC


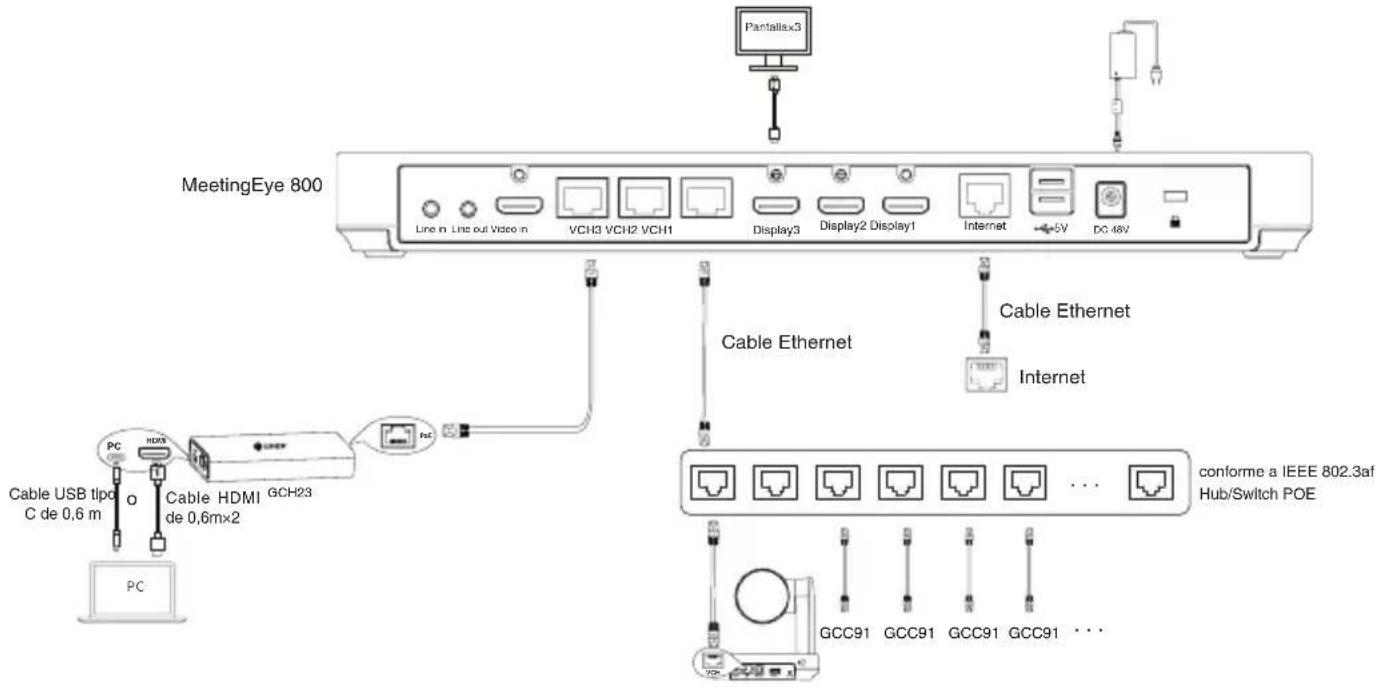

- Conectar al sistema de videoconferencia

Estado del indicador LED

Indicadores LED en el UVC84:

Estado de LED Descripción
Apagado El UVC84 está	apagado
Verde fijo UVC84 está activo.
Rojo fijo El UVC84 está en modo suspensión
Amarillo intermitente El UVC84 está actualizando el firmware.
Rojo intermitente El UVC84 está en modo suspensión

Instrucciones de seguridad

Temperatura ambiente de funcionamiento

- Temperatura de funcionamiento: +14 to 122°F (-10 to 50°C)

- Humedad relativa: 5% to 90%,sin condensación

- Temperatura de almacenaje: -22 to +160°F (-30 to +70°C)

Garantía

La garantía del producto está limitada solo a la unidad, cuando se usa normalmente de acuerdo con las instrucciones de operación y el entorno del sistema. No somos responsables por daños o pérdidas resultantes del uso de este producto, o por cualquier reclamo de un tercero. No nos hacemos responsables de los problemas con el dispositivo Yealink que surjan del uso de este producto; No nos hacemos responsables de los daños financieros, pérdidas de beneficios, reclamaciones de terceros, etc., que surjan del uso de este producto.

Símbolo CC

Es el símbolo de voltaje de CC.

Directiva de Restricción de Sustancias Peligrosas (RoHS)

Este dispositivo cumple con los requisitos de la directiva RoHS de la UE. Las declaraciones de cumplimiento se pueden obtener contactando a [e-mail].

Instrucciones de seguridad

Conserve estas instrucciones. ¡Lea estas instrucciones de seguridad antes de usar el dispositivo!

Las siguientes instrucciones básicas de seguridad deben respetarse siempre para reducir el riesgo de incendio, descarga eléctrica y otras lesiones personales.

Requisitos generales

• Lea detenidamente estas instrucciones de seguridad antes de instalar y usar el dispositivo y controle la situación durante el funcionamiento.
• Mantenga siempre el dispositivo seco y limpio durante el proceso de almacenaje, transporte y funcionamiento.
• Evite golpes y sacudidas en el dispositivo durante el proceso de almacenaje, transporte y funcionamiento.
• No desmonte el dispositivo por su cuenta. En caso de fallos, póngase en contacto con el centro de mantenimiento designado para su reparación.
• No se permite hacer modificaciones en la estructura ni el diseño de seguridad del dispositivo sin previo consentimiento por escrito. Yealink no será responsable bajo ninguna circunstancia de las consecuencias o problemas legales derivados de dichas modificaciones.
• Consulte las leyes y estatutos pertinentes cuando use el dispositivo. También deben respetarse los derechos legales de terceros.

Requisitos ambientales

• Coloque el dispositivo en un lugar bien ventilado. No exponga el dispositivo a la luz del sol directa.
• Mantenga el dispositivo seco y libre de polvo.
• Coloque el dispositivo sobre una plataforma estable y nivelada.
• No coloque objetos pesados sobre el dispositivo para evitar daños o deformaciones causadas por el peso.
• Deje al menos 10 cm de distancia entre el dispositivo y los objetos más cercanos para facilitar la disipación del calor.
• No coloque el dispositivo encima o cerca de objetos inflamables o vulnerables al fuego, como materiales hechos de goma.
• Mantenga el dispositivo alejado de fuentes de calor o fuego vivo, como velas o radiadores eléctricos.
• Mantenga el dispositivo alejado de aparatos domésticos con campos magnéticos o electromagnéticos intensos, como hornos microondas o neveras.

Requisitos de funcionamiento

• No permita que los niños utilicen el dispositivo sin supervisión.
• No permita que los niños jueguen con el dispositivo ni sus accesorios para evitar asfixia accidental.
• Utilice únicamente los accesorios suministrados o autorizados por el fabricante.
• La alimentación eléctrica debe cumplir los requisitos de voltaje de entrada del dispositivo. Utilice únicamente una toma de corriente con protección contra sobretensiones.

• Asegúrese de tener las manos completamente secas antes de enchufar o desenchufar los cables.

• No derrame líquidos de ningún tipo sobre el producto ni use el equipo cerca de agua, por ejemplo, cerca de una bañera, palangana, fregadero, sótanos húmedos o piscinas.

• No pise, estire ni retuerza los cables para evitar fallos del dispositivo.
• En caso de tormenta, deje de usar el aparato y desenchúfelo de la alimentación eléctrica. Desenchufe la clavija eléctrica y el cable de par trenzado (el cable de radiofrecuencia) de la línea de abonado digital simétrica (ADSL, por sus siglas en inglés) para evitar rayos.
• Si deja el dispositivo sin utilizar durante mucho tiempo, desconéctelo de la alimentación eléctrica y desenchufe la clavija eléctrica.
• Si sale humo del dispositivo o ruidos u ólores anormales, desconecte el dispositivo de la alimentación eléctrica y desenchufe la clavija eléctrica inmediatamente. Póngase en contacto con el centro de mantenimiento designado para su reparación.
• o introduzca ningún objeto que no forme parte del producto o de los accesorios en las ranuras del equipo.
• Antes de conectar un cable, conecte el cable de toma de tierra del dispositivo. No desconecte el cable de toma de tierra hasta que haya desconectado los demás cables.

Requisitos de limpieza

• Antes de limpiar el dispositivo, deje de utilizarlo y desconéctelo de la alimentación eléctrica.
• Utilice un trapo suave, seco y antiestático para limpiar el dispositivo.
• Mantenga el enchufe eléctrico limpio y seco. Si usa un enchufe eléctrico sucio o húmedo podría provocar una descarga eléctrica y otros peligros.

RECICLAJE AMBIENTAL

Nunca deseche el equipo con los residuos domésticos

Pregunte en su ayuntamiento cómo desecharlo de forma respetuosa con el medio ambiente. Se debe reciclar la caja de cartón, el embalaje de plástico y los componentes en conformidad con la normativa de reciclaje vigente en su país.

Respete siempre la normativa vigente

En caso de incumplirla, podría ser multado o procesado en cumplimiento de la ley. El cubo de basura tachado que aparece en el producto indica que debe llevarse a un centro de eliminación de residuos especiales y debe tratarse por separado de los residuos urbanos al final de su vida útil

Problemas y soluciones

La fuente de alimentación no alimentar al dispositivo de Yealink.

Hay una mala conexión con el enchufe.

1. Limpie el enchufe con un trapo seco.

2. Conecte a una toma de pared diferente.

La temperatura del entorno está fuera del rango de temperatura de funcionamiento.

1. Asegúrese de que la temperatura del entorno está dentro de los límites permitidos.

El cable entre la unidad y el dispositivo de Yealink no está conectado correctamente.

1. Conecte el cable correctamente.

El cable no se puede conectar correctamente.

1. Es posible que haya conectado un dispositivo incorrecto.

2. Utilice la fuente de alimentación correcta.

El puerto está sucio.

1. Limpie el puerto

Póngase en contacto con su distribuidor o centro de atención autorizado para cualquier consulta.

Información de Contacto

YEALINK NETWORK TECHNOLOGY CO.,LTD.
