Produkttyp	Konferenzvideokamera
Marke	Yealink
Modell	UVC84BYOD
Kategorie	Kamera
Stromversorgung	Netzteil 48V/0,7A
Konnektivität	USB, Video Out, Line Out (3,5 mm), VCH
Leuchtanzeigen	LED: aus (stromlos), grün dauernd (aktiv), rot dauernd (Standby), gelb blinkend (Firmware-Update), rot blinkend (Wiederherstellungsmodus)
Montagefunktionen	Ebene Fläche (Neigung <5°), Bildschirmoberseite (0-70mm oder 46-146mm), Wand (Höhe 1,55-1,85m), Decke, TV-Halterung Mount2 (optional)
Fernbedienung inklusive	Ja, Modell VCR20
Fernbedienungsbatterien	2 AAA-Batterien
USB-Kabel mitgeliefert	7 Meter
Zubehör mitgeliefert	Klettband, Kabelbinder (x5), Montagehalterung, Netzteil
Betriebstemperatur	-10 bis 50°C
Betriebsfeuchtigkeit	5% bis 90% relative Luftfeuchtigkeit, nicht kondensierend
Lagertemperatur	-30 bis 70°C
Reinigung	Weiches, trockenes, antistatisches Tuch; vor der Reinigung Netzstecker ziehen
Sicherheit	Sauber und trocken halten, nicht Wasser aussetzen, nicht öffnen, Mindestabstand 10 cm für Wärmeableitung
Reparierbarkeit	Wenden Sie sich an ein autorisiertes Servicecenter; nicht zerlegen
Konformität	IC, RoHS
Garantie	Begrenzt auf das Gerät bei normalem Gebrauch

Häufig gestellte Fragen - UVC84BYOD Yealink

Wie montiere ich die UVC84-Kamera auf einem Bildschirm?

Zwei Methoden je nach Bildschirmdicke: 0-70mm: Verwenden Sie die Halterung mit Klettband und 1/4"-20 UNC-Schraube in normaler Ausrichtung; 46-146mm: Drehen Sie die Halterung um. Befestigen Sie mit den mitgelieferten Schrauben und dem Klettband.

Wie verbinde ich die Kamera mit einem PC?

Verwenden Sie das mitgelieferte USB-Kabel (7m), um den Video Out-Anschluss der Kamera mit einem USB-Anschluss Ihres PCs zu verbinden. Die Kamera wird als Videogerät erkannt.

Was tun, wenn die Kamera nicht einschaltet?

Überprüfen Sie die Verbindung des Netzteils 48V/0,7A und die Steckdose. Reinigen Sie den Stecker mit einem trockenen Tuch. Stellen Sie sicher, dass die Umgebungstemperatur zwischen -10 und 50°C liegt.

Wie verwende ich die Fernbedienung VCR20?

Legen Sie die beiden mitgelieferten AAA-Batterien in die Fernbedienung ein. Richten Sie sie auf die Kamera und verwenden Sie die Tasten zur Steuerung der Funktionen.

Was bedeuten die LED-Anzeigen?

Aus: stromlos. Grün dauernd: aktiv. Rot dauernd: Standby. Gelb blinkend: Firmware-Update. Rot blinkend: Wiederherstellungsmodus.

Kann ich die Kamera an der Decke montieren?

Ja, die Kamera kann mit der mitgelieferten Halterung an der Decke montiert werden. Befolgen Sie die Montageanleitung und beachten Sie eine empfohlene Höhe von 1,55-1,85 m für eine Wand (für Decke anpassbar).

Wie aktualisiere ich die Firmware der Kamera?

Das Update erfolgt über einen speziellen Prozess. Wenn die Anzeige gelb blinkt, weist dies auf ein laufendes Firmware-Update hin. Folgen Sie den Anweisungen des Herstellers auf der Yealink-Website.

Welche Kabel und Zubehör sind im Lieferumfang enthalten?

Das UVC84BYOD-Paket enthält: Netzteil 48V/0,7A, Fernbedienung VCR20 mit AAA-Batterien, USB-Kabel 7m, Klettband, Kabelbinder (x5) und Montagehalterung.

Ist die Kamera mit Videokonferenzsystemen kompatibel?

Ja, sie kann über den VCH-Anschluss für Audio (z.B. mit dem Mikrofon VCM34) und den Video Out-Anschluss für Video an ein Videokonferenzsystem angeschlossen werden.

Wie reinige ich die UVC84-Kamera?

Vor der Reinigung Netzstecker ziehen. Verwenden Sie ein weiches, trockenes, antistatisches Tuch. Keine Flüssigkeiten verschütten und keine Scheuermittel verwenden.

BEDIENUNGSANLEITUNG UVC84BYOD Yealink

Netzgerät
(48V/0,7A)

Klettverschluss (an der Halterung)

Kabelbinder×5

Wandhalterung und Zubehör

UVC84 Kurzanleitung

1. Das USB-Kabel im UVC84-Paket ist 7m lang, im Paket des MVC Raumsystems ist ein 2.5 m langes USB-Kabel enthalten.
2. Wir empfehlen die Verwendung von Zubehör, das von Yealink entweder geliefert oder empfohlen wird. Die Verwendung von nicht zugelassenem Zubehör von Drittanbietern kann zu Leistungseinbußen führen.

UVC84-Installation

- Aufstellung auf einer flachen Oberfläche

Sie können die UVC84 auf einen Tisch im Konferenzraum stellen. Vergewissern Sie sich, dass die Neigung nicht mehr als 5 Grad beträgt, damit das System korrekt funktioniert.

• Montage auf einem Display

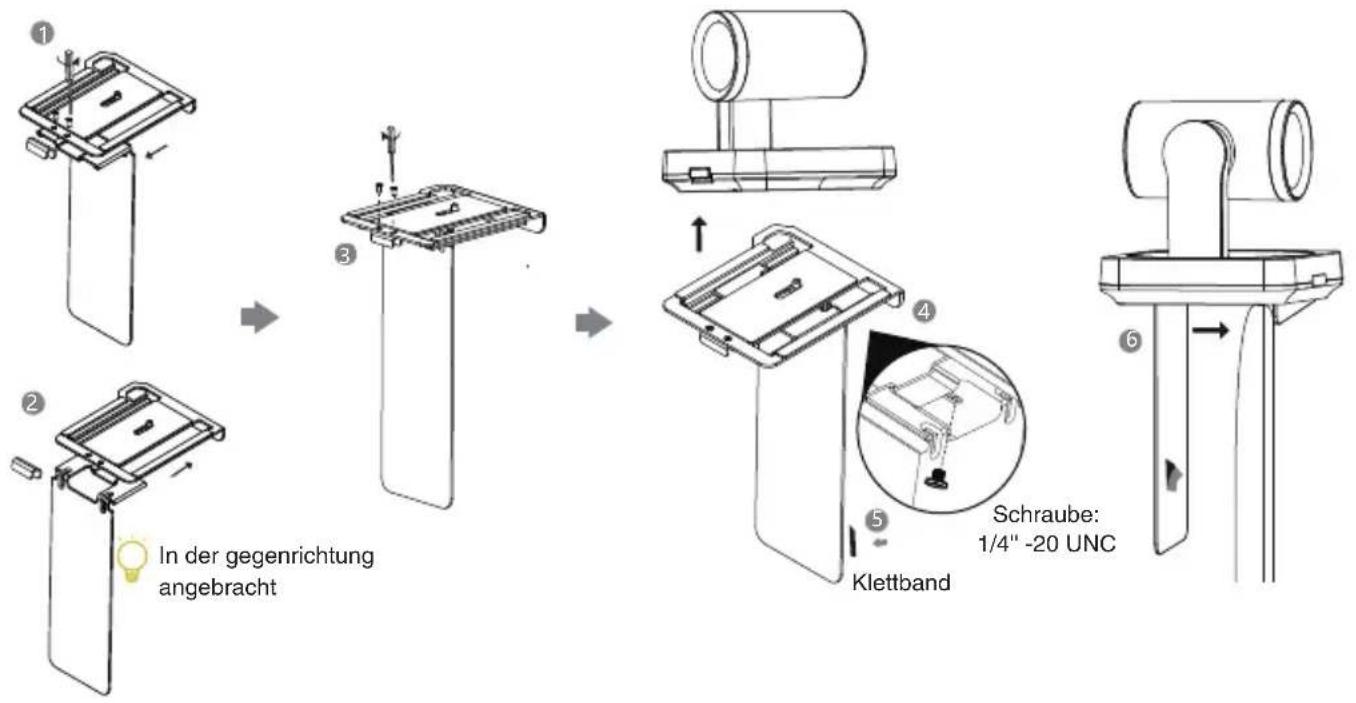

Wählen Sie die folgende Installationsmethode, wenn der Fernseher zwischen 0 mm und 70 mm dick ist.

Achten Sie auf die Richtung der Halterung.

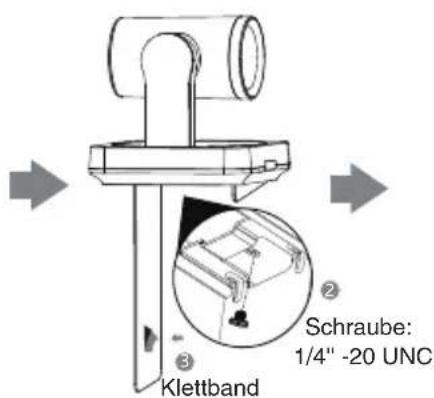

Wählen Sie die folgende Installationsmethode, wenn der Fernseher zwischen 46mm und 146mm dick ist.

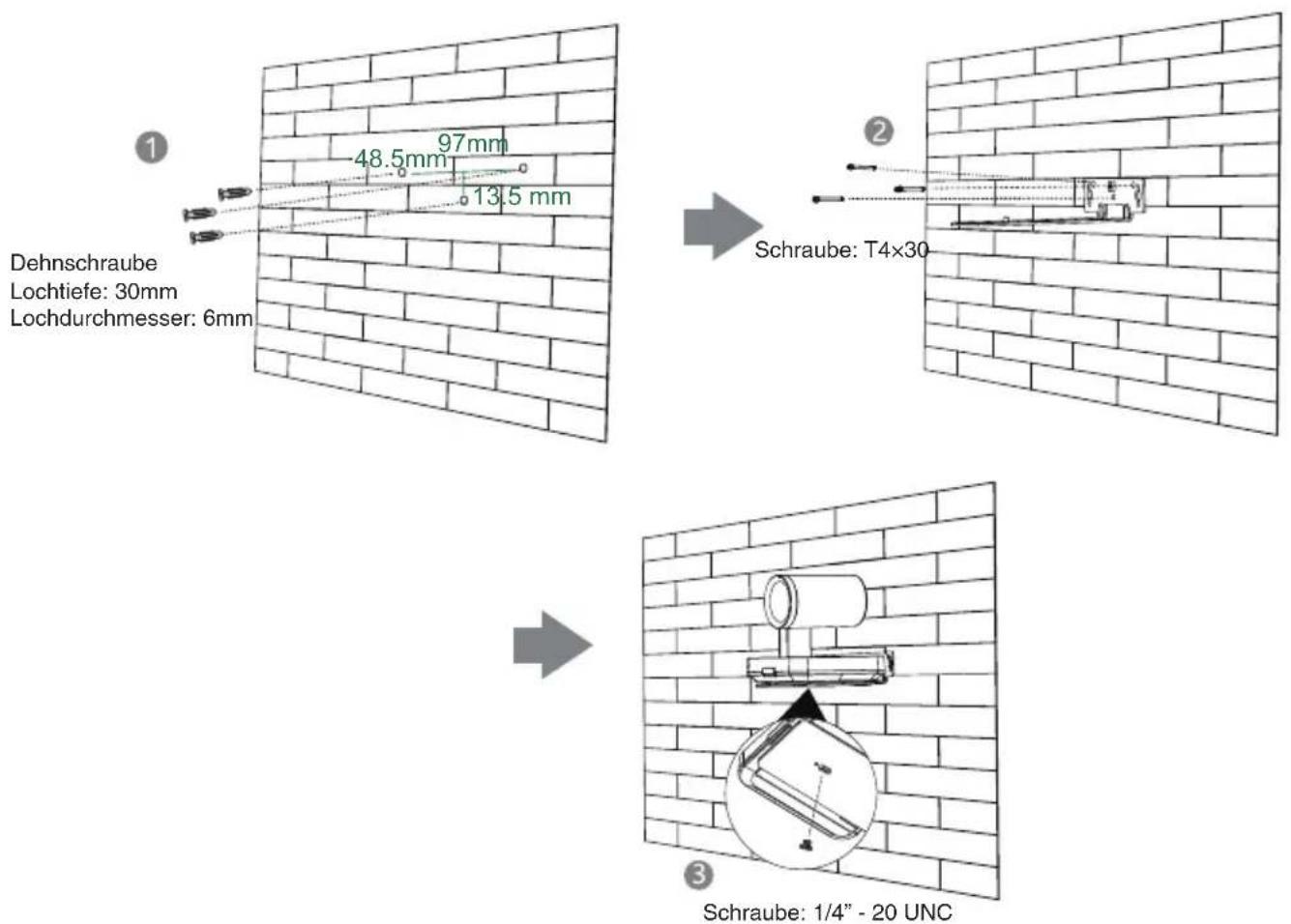

• Montieren an der Wand

Es wird eine Höhe von 1,55 m-1,85 m über dem Boden empfohlen.

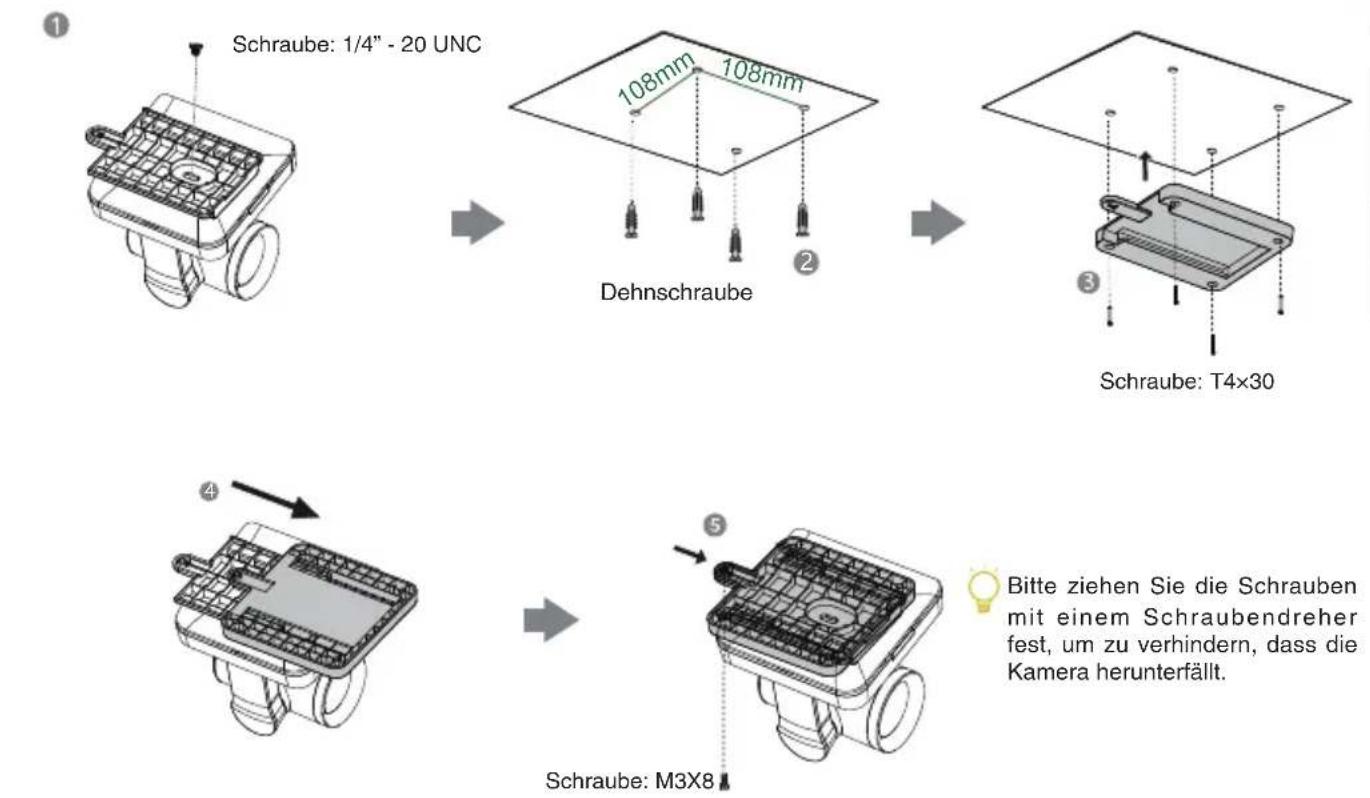

• Montage an Decke

  Bitte ziehen Sie die Schrauben mit einem Schraubendreher fest, um zu verhindern, dass die Kamera herunterfällt.

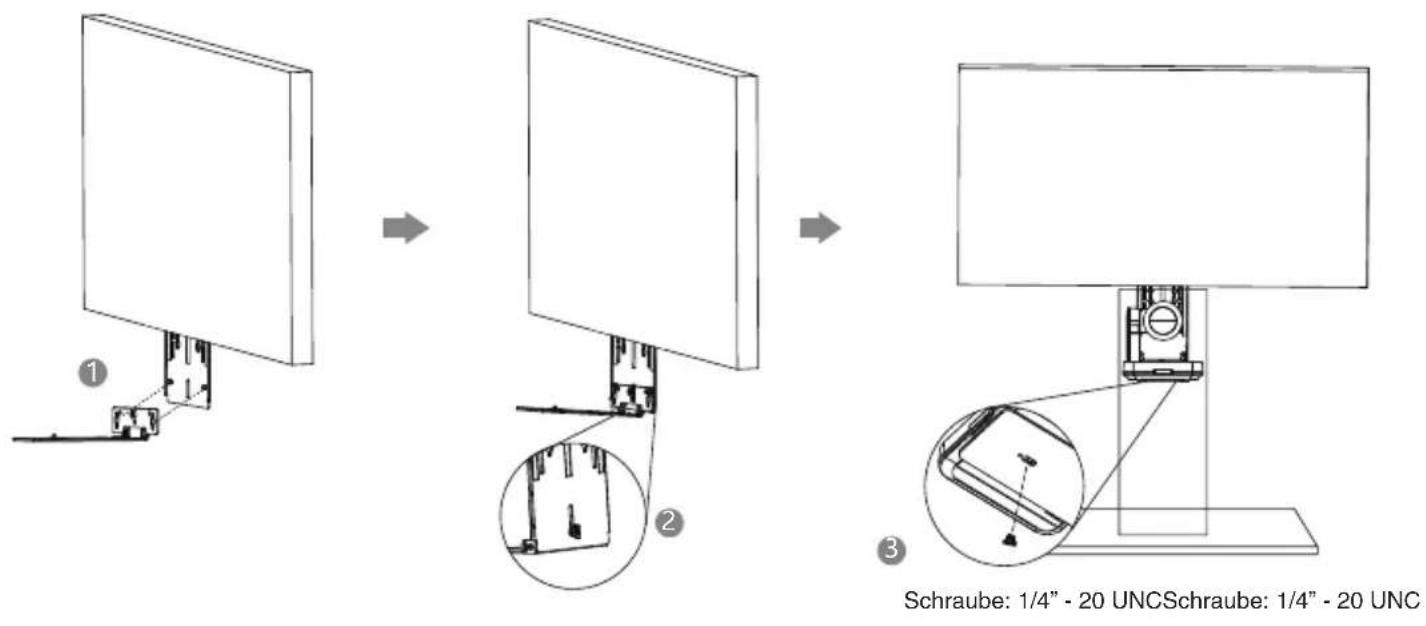

• Montage auf einem TV Mount2

Sie müssen einen TV Mount2 separat erwerben.

Anleitung für die Hardware-Schnittstelle

1 DC48V Anschluss an das Netzteil.
2 Im MVC-System mit dem Audiogerät verbinden (z. B.: VCM34). Im Videokonferenzsystem mit dem Endpunkt verbinden (z. B.: MeetingEye 800).
3 Video Verbindung mit einem PC als Video-Ausgang.
4 Puerto USB insérez le DD10 à connecter au CPW90.
5 Line-Out: mit einem Audio-Ausgabegerät über ein Audiokabel (3,5 mm) verbinden.
6 Sicherheitssteckplatz Schließen Sie ein universelles Sicherheitskabel an den UVC84 an, damit Sie den UVC84 sperren können.

Verbinden des UVC84

- Verbinden mit PC:


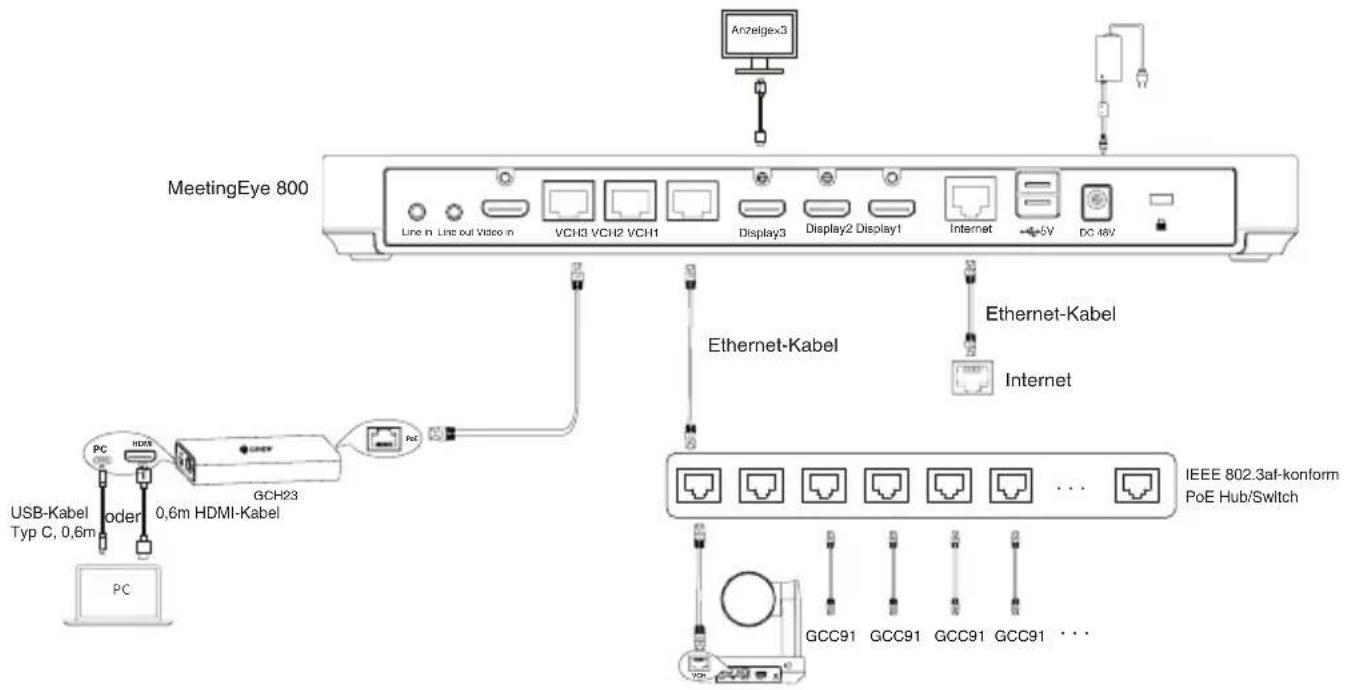

- Mit dem Videokonferenzsystem verbinden:

LED-Anzeige

LED-Anzeigen am UVC84:

LED-Status Beschreibung

Aus Die UVC84 ist ausgeschaltet.

Dauerhaft grün Die UVC84 ist aktiv.

Dauerhaft rot Die UVC84 ist im Sleep-Modus

Blinkt gelb Der UVC84 aktualisiert die Firmware.

Blinkt rot Der UVC84 ist im Recovery-Modus.

Contenu du pack

Betriebsumgebungstemperaturen

• Betriebstemperatur: -10 bis 50 °C

- Relative Luftfeuchtigkeit: 5 % bis 90 %, nicht kondensierend

• Lagertemperatur: -30 bis + 70 °C

Garantie

Unsere Produktgarantie ist auf das Gerät selbst beschränkt, wenn es normal und gemäß den Betriebsanweisungen und der Systemumgebung verwendet wird. Wir sind weder für Schäden oder Verluste haftbar, die aus der Verwendung dieses Produkts entstehen, noch für Ansprüche eines Dritten. Wir sind nicht haftbar für Probleme mit dem Yealink Gerät, die aus der Verwendung dieses Produkts entstehen. Wir sind nicht haftbar für finanzielle Schäden, Gewinnverluste, Ansprüche Dritter etc., die aufgrund der Verwendung dieses Produkts entstehen.

Symbol DC

— ist das Symbol für DC-Spannung.

Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)

Das Gerät erfüllt die Anforderungen der RoHS-Richtlinie der EU. Für Bestätigungen der Einhaltung können Sie sich an [e-mail] wenden.

Sicherheitshinweise

Bewahren Sie diese Anweisungen auf. Lesen Sie diese Sicherheitshinweise vor der Verwendung!

Die folgenden grundlegenden Vorsichtsmaßnahmen müssen zur Vermeidung von Bränden, Stromschlag und anderen Verletzungen immer befolgt werden.

Allgemeine Vorschriften

• Lesen Sie vor der Installation und Verwendung des Geräts die Sicherheitshinweise sorgfältig durch und beobachten Sie die Situation im Betrieb.
• Halten Sie das Gerät während der Lagerung, dem Transport und dem Betrieb stets sauber und trocken.
• Vermeiden Sie während der Lagerung, dem Transport und dem Betrieb stets Zusammenprallen und Stürze des Geräts.
• Versuchen Sie nicht das Gerät eigenständig zu demontieren. Wenden Siesich im Falle von Mängeln an das zuständige Wartungscenter für eine Reparatur.
• Ohne vorherige schriftliche Zustimmung dürfen weder Unternehmen noch Einzelperson Änderungen an der Struktur oder dem Sicherheitskonzept des Geräts vornehmen. Yealink übernimmt unter keinen Umständen die Haftung für Folgen oder Rechtsansprüche, die auf solche Änderungen zurückzuführen sind.
• Beachten Sie bitte die entsprechenden Gesetze und Vorschriften bei der Verwendung des Geräts. Die gesetzlichen Rechte Dritter müssen ebenfalls beachtet werden.

Umweltvorschriften

• Stellen Sie das Gerät an einem gut belüfteten Ort auf. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.
• Halten Sie das Gerät trocken und frei von Staub.
• Stellen Sie das Gerät auf einen stabilen, ebenen Untergrund.
• Bitte legen Sie keine schweren Gegenstände auf das Gerät, da Beschädigung und Verformungen durch zu hohe Last möglich sind.
• Halten Sie mindestens 10 cm Abstand zwischen dem Gerät und dem nächsten Objekt ein, um die Wärmeabfuhr zu gewährleisten.
• Stellen Sie das Gerät nicht auf oder in der Nähe von entflammbaren oder brandgefährdeten Objekt wie Gummimaterialien auf.
• Halten Sie das Gerät fern von Hitzequellen und offenem Feuer, wie Kerzen oder einer elektrischen Heizung.
• Halten Sie das Gerät fern von jedem Haushaltsgerät mit starkem Magnetfeld oder Elektromagnetfeld, z.B. einem Mikrowellenherd oder einem Kühlschrank.

Betriebsvorschriften

• Lassen Sie das Gerät nicht ohne Aufsicht durch ein Kind verwenden.
• Lassen Sie kein Kind mit dem Gerät oder einem Zubehörteil spielen, da Kleinteile verschluckt werden können.
• Bitte verwenden Sie ausschließlich Zubehör, das vom Hersteller bereitgestellt oder genehmigt wurde.
  • Die Stromversorgung des Geräts muss den Anforderungen der Eingangsspannung des Gerätes entsprechen. Bitte verwenden Sie ausschließlich den bereitgestellten Überspannungsschutz an der Steckdose.

• Achten Sie vor dem Anschließen oder Abziehen des Kabels darauf, dass Ihre Hände vollständig trocken sind.

• Verschütten Sie keine Flüssigkeiten auf das Gerät und verwenden Sie es nicht in der Nähe von Wasser, beispielsweise in der Nähe einer Badewanne, Waschschüssel, einem Spülbecken, in einem feuchten Keller oder in der Nähe eines Schwimmbeckens.

• Treten Sie nicht auf das Kabel, ziehen und verbiegen Sie es nicht, da es dadurch zu einer Fehlfunktion des Geräts kommen kann.
• Schalten Sie das Gerät bei Gewitter aus und trennen Sie es von der Stromversorgung. Ziehen Sie das Netzkabel und das ADSL-Twisted-Pair-Kabel (Festnetzkabel) zur Vermeidung eines Blitzschlags.
• Wenn das Gerät längere Zeit ungenutzt bleibt, trennen Sie es von der Stromversorgung und ziehen Sie den Netzstecker.
• Wenn Rauch oder ungewöhnliche Geräusche oder Gerüche aus dem Gerät austreten, trennen Sie das Gerät sofort von der Stromversorgung und ziehen Sie das Netzkabel. Wenden Sie sich an das angegebene Wartungscenter für eine Reparatur.
• Führen Sie keine Gegenstände in Einschübe oder Anschlussöffnungen des Geräts ein, die kein Bestandteil des Produktes oder ein Zubehörteil sind.
• Schließen Sie zuerst das Erdungskabel des Geräts an, bevor Sie ein Kabel anschließen. Trennen Sie das Erdungskabel nicht, bis nicht alle anderen Kabel entfernt wurden.

Reinigungsvorschriften

• Bevor Sie das Gerät reinigen, schalten Sie es aus und trennen Sie es von der Stromversorgung.
• Verwenden Sie ein Stück trockenes, weiches und antistatisches Tuch zum Reinigen des Geräts.
• Halten Sie das Netzkabel sauber und trocken. Über einen schmutzigen oder nassen Netzstecker kann es zu einem elektrischen Schlag oder anderen Gefahren kommen.

UMWELTFREUNDLICHE VERWERTUNG

Entsorgen Sie das Gerät nicht mit dem Hausmüll.

Erkundigen Sie sich bei Ihrer Stadtverwaltung, wie Sie das Gerät umweltfreundlich entsorgen können Pappkarton, Kunststoffverpackung und Bauteile des Gerätes können im Einklang mit den geltenden Vorschriften in Ihrem Land verwertet werden.

Halten Sie stets die geltenden Vorschriften ein.

Deren Nichtbeachtung kann eine Buße oder Verfolgung gemäß dem geltenden Recht nach sich ziehen Die durchgestrichene Mülltonne auf dem Gerät bedeutet, dass das Gerät am Ende seiner Nutzungsdauer zu einer speziellen Elektroschrottsammelstelle gebracht und vom Hausmüll gesondert verarbeitet werden muss.

Fehlerbehebung

Die Einheit kann das Yealink Gerät nicht mit Strom versorgen.

Es gibt Probleme mit dem Steckeranschluss.

1. Reinigen Sie den Stecker mit einem trockenen Tuch.

2. Schließen Sie ihn an einer anderen Steckdose an.

Die Umgebungstemperatur liegt oberhalb des Betriebstemperaturbereichs.

1. Verwenden Sie die Einheit innerhalb des Betriebstemperaturbereichs

Das Kabel zwischen der Einheit und dem Yealink Gerät ist nicht richtig angeschlossen.

1. Schließen Sie das Kabel richtig an.

Das Kabel lässt sich nicht richtig anschließen.

1. Sie haben möglicherweise ein falsches Yealink Gerät angeschlossen.

2. Verwenden Sie die richtige Stromversorgung.

Es befindet sich möglicherweise Staub etc. im Port.

1. Reinigen Sie den Port.

Setzen Sie sich bei weiteren Fragen mit Ihrem Händler oder Ihrer anerkannten Servicestelle in Verbindung.
