| 产品类型 | 会议摄像机 |
| 品牌 | Yealink |
| 型号 | UVC84BYOD |
| 类别 | 摄像机 |
| 电源 | 48V/0.7A电源适配器 |
| 连接性 | USB, 视频输出, 线路输出 (3.5mm), VCH |
| 指示灯 | LED: 熄灭(关机), 绿色常亮(激活), 红色常亮(待机), 黄色闪烁(固件升级), 红色闪烁(恢复模式) |
| 安装功能 | 平面(倾斜度<5°), 屏幕上方(0-70mm或46-146mm), 墙壁(高度1.55-1.85m), 天花板, 电视支架Mount2(可选) |
| 附赠遥控器 | 是, 型号VCR20 |
| 遥控器电池 | 2节AAA电池 |
| 附赠USB线缆 | 7米 |
| 附赠配件 | 魔术贴, 扎带(x5), 安装支架, 电源适配器 |
| 工作温度 | -10至50°C |
| 工作湿度 | 5%至90%无冷凝 |
| 存储温度 | -30至70°C |
| 清洁 | 柔软干燥防静电布; 清洁前拔掉电源 |
| 安全 | 保持清洁干燥, 避免接触水, 请勿打开, 最小距离10厘米用于散热 |
| 可维修性 | 联系授权服务中心; 请勿拆卸 |
| 合规性 | IC, RoHS |
| 保修 | 仅限于正常使用下的设备 |
常见问题 - UVC84BYOD Yealink
如何将UVC84摄像机安装在屏幕上？
根据屏幕厚度有两种方法：0-70mm: 使用带魔术贴和1/4英寸-20 UNC螺钉的支架正常方向；46-146mm: 翻转支架。用提供的螺钉和魔术贴固定。
如何将摄像机连接到电脑？
使用附赠的USB线缆(7米)将摄像机的视频输出端口连接到电脑的USB端口。摄像机将被识别为视频设备。
如果摄像机不亮怎么办？
检查48V/0.7A电源适配器和墙壁插座的连接。用干布清洁插头。确保环境温度在-10至50°C之间。
如何使用VCR20遥控器？
将附赠的两节AAA电池装入遥控器。对准摄像机并使用按钮控制功能。
LED指示灯及其含义是什么？
熄灭: 关机。绿色常亮: 激活。红色常亮: 待机。黄色闪烁: 固件升级。红色闪烁: 恢复模式。
我可以将摄像机安装在天花板上吗？
可以，摄像机可以使用提供的支架安装在天花板上。按照安装说明，注意墙壁推荐高度为1.55-1.85米(适用于天花板)。
如何升级摄像机固件？
升级通过特定过程进行。当指示灯黄色闪烁时，表示正在进行升级。请遵循Yealink网站上的制造商说明。
包装内包含哪些线缆和配件？
UVC84BYOD包装包含：48V/0.7A电源适配器、带AAA电池的VCR20遥控器、7米USB线缆、魔术贴、扎带(x5)和安装支架。
摄像机是否兼容视频会议系统？
可以，它可以通过VCH端口连接音频(例如使用VCM34麦克风)和通过视频输出端口连接视频。
如何清洁UVC84摄像机？
清洁前，拔掉摄像机电源。使用柔软、干燥的防静电布。不要倾倒任何液体，不要使用研磨性产品。
用户关于以下问题的提问 UVC84BYOD Yealink
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
还没有问题。成为第一个提问的人。
下载您的设备说明 相机 免费PDF格式！查找您的手册 UVC84BYOD - Yealink 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 UVC84BYOD 品牌 Yealink.
用户手册 UVC84BYOD Yealink
- USB 线在 UVC84 单品包材中为 7 米, 在 MVC 会议室系统包材中为 2.5 米。
- 我们推荐使用由亿联提供或经亿联认可的配件，使用未经认可的第三方配件可能会导致性能的下降。
安装 UVC84
- 平放安装
将终端摆放在水平桌面。如果桌面略有倾斜，请保证倾斜角小于 5^ ，以保证终端的摄像机云台正常运转。
- 挂装

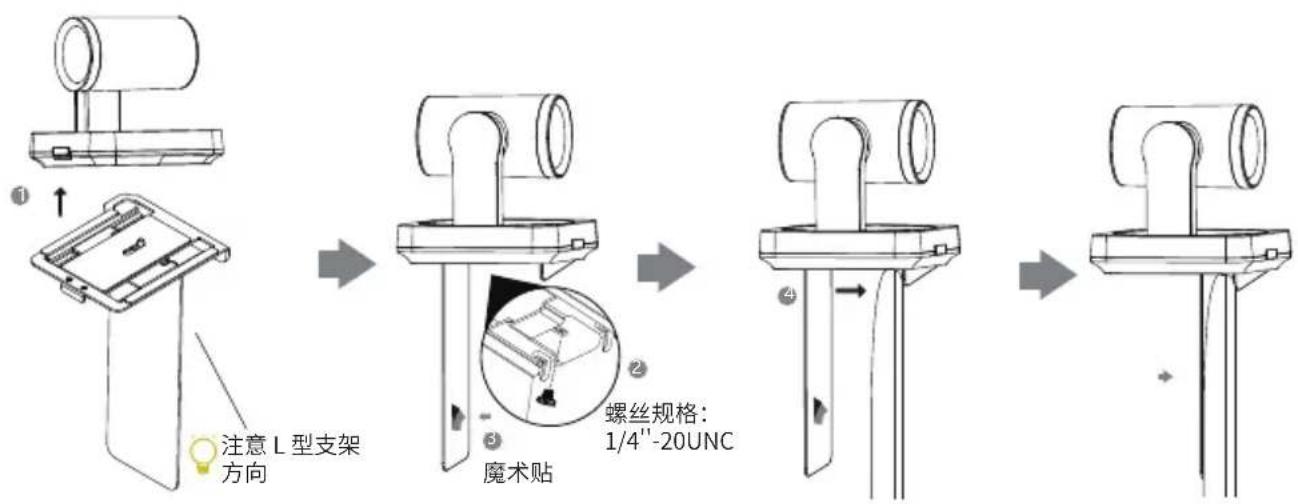

当电视厚度范围为 0-70mm 时，进行以下步骤：

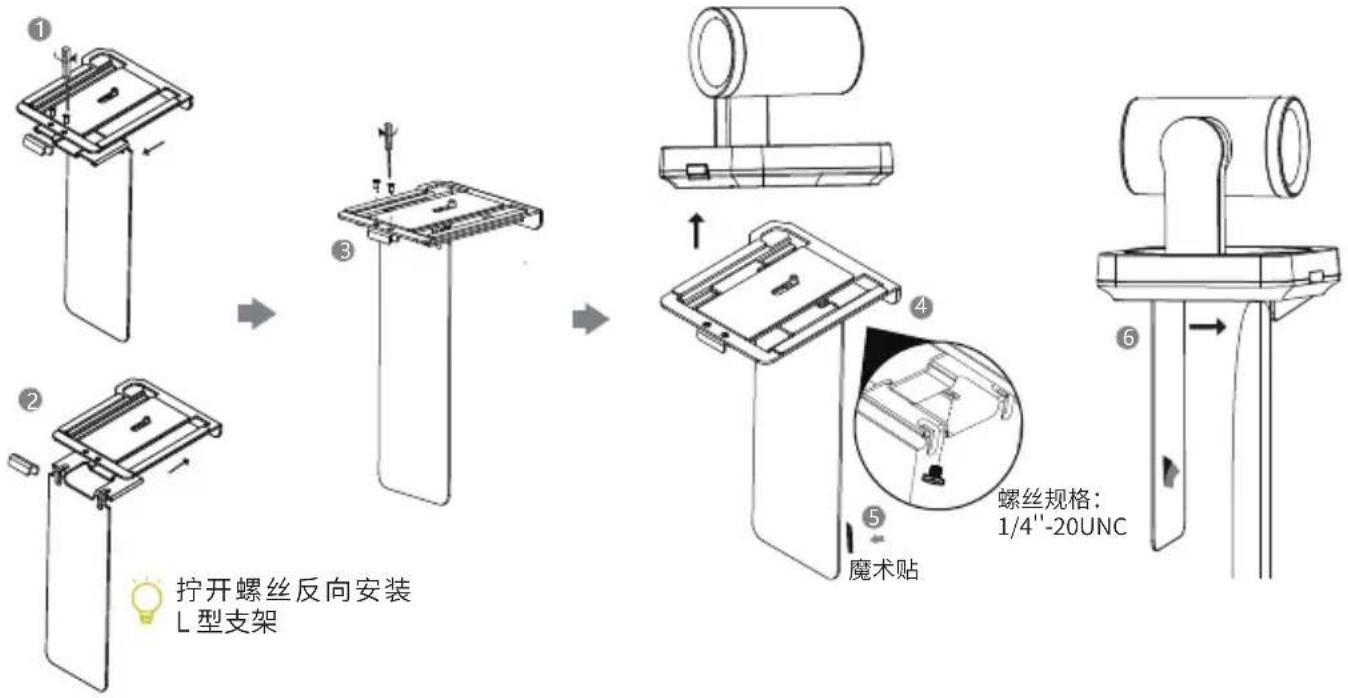

当电视厚度范围为 46-146mm 时，进行以下步骤：
- 墙装
建议安装高度为距地面 1.55 米 -1.85 米。
用请螺丝刀锁紧螺丝，否则摄像机会有脱落风险。
螺丝规格：M3×8
- 电视架安装
用户可以自行选购电视架。
1 电源接口: 连接电源适配器。
② 在 MVC 系统中，连接音频设备（例如：VCM34）。在视频会议系统中，连接终端（例如：MeetingEye 800）。
③ 视频输出: 连接电脑作为视频输出。
4 USB: 预留。
5 音频线性输出: 使用 3.5mm 音频接头线连接。
6 安全锁孔: 将主机锁在固定位置。
连接UVC84

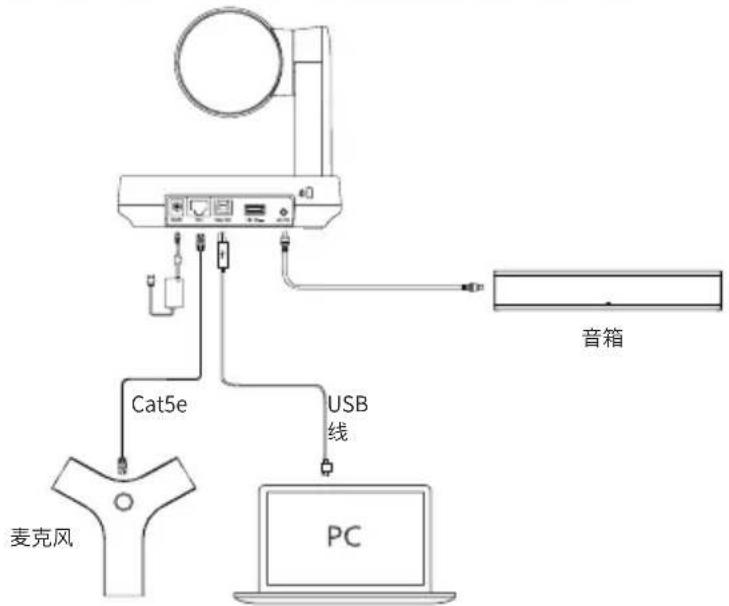

- 连接电脑：


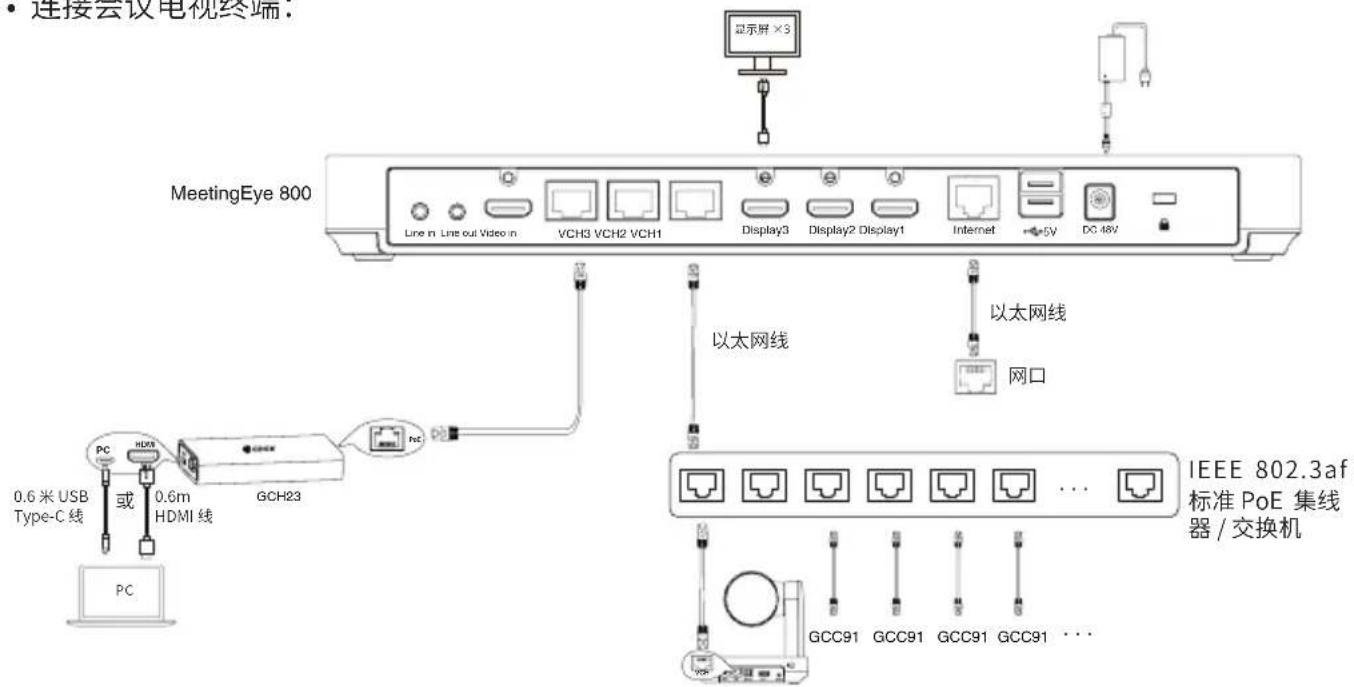

- 连接会议电视终端：
指示灯介绍
UVC84 指示灯介绍如下：
| 指示灯状态 说明 | |
| 关闭 UVC84 没有正确连接到 PC 上或未处于正常工作状态。 | |
| 绿灯常亮 UVC84 处于正常工作状态。 | |
| 红灯常亮 UVC84 处于休眠状态。 | |
| 橙灯闪烁 UVC84 固件更新中。 | |
| 红灯闪烁 UVC84 处于恢复模式。 | |
