MODE D'EMPLOI 235836 Arktic

Cher client, Merci d’avoir acheté cet appareil Arktic. Lisez attentivement ce manuel, en accordant une attention particulière aux règles de sécurité décrites ci-dessous, avant d’installer et d’utiliser cet appareil pour la première fois. Règlement sur la sécurité

• Cet appareil est destiné à un usage professionnel uniquement.

• N’utilisez l’appareil qu’aux fins prévues pour lesquelles il a été conçu comme décrit dans le présent manuel.

• Le fabricant n’est pas responsable des dommages causés par un mauvais fonctionnement et une mauvaise utilisation.

• Gardez l’appareil et la prise électrique à l’écart de l’eau et des autres liquides. Dans le cas où l’appareil tombe dans l’eau, retirez immédiatement la prise d’alimentation de la prise. N’utilisez pas l’appliance tant qu’elle n’a pas été vérifiée par un technicien certifié. Si vous ne respectez pas ces instructions, vous risquez de mettre la vie en danger.

• N’essayez jamais d’ouvrir le boîtier de l’appareil par vous-même.

• N’insérez pas d’objets dans le boîtier de l’appareil.

• Ne touchez pas la prise avec les mains mouillées ou humides.

Danger de choc électrique! N’essayez pas de réparer l’appareil par vous-même, les réparations doivent être effectuées uniquement par du personnel qualifié.

• N’utilisez jamais un appareil endommagé! Lorsqu’il est endommagé, débranchez l’appareil de la prise et contactez le détaillant.

• Avertissement! Ne pas immerger les parties électriques de l’appareil dans de l’eau ou d’autres liquides.

• Ne tenez jamais l’appareil sous l’eau courante.

• Vérifiez régulièrement la prise d’alimentation et le cordon pour tout dommage. Lorsqu’il est endommagé, il doit être remplacé par un agent de service ou une personne qualifiée de la même manière afin d’éviter un danger ou une blessure.

• Assurez-vous que le cordon n’entre pas en contact avec des objets tranchants ou chauds et maintenez-le à l’écart du feu ouvert. Ne tirez jamais le cordon d’alimentation pour le débrancher de la prise, tirez toujours la prise à la place.

• Assurez-vous que le cordon d’alimentation et/ou le rallonge ne présentent pas de risque de déclenchement.

• Ne laissez jamais l’appliance sans surveillance pendant l’utilisation.

• Avertissement! Tant que la prise est dans la prise, l’appliance est connectée à la source d’alimentation.

• Éteignez l’appliance avant de le débrancher de la prise.

• Connectez la prise d’alimentation à une prise électrique facilement accessible afin qu’en cas d’urgence l’appareil puisse être débranché immédiatement.

• Ne portez jamais l’appareil par le cordon.

• N’utilisez pas de périphériques supplémentaires qui ne sont pas fournis avec la solution matérielle-logicielle.52

• Connectez uniquement l’appareil à une prise électrique dont la tension et la fréquence sont indiquées sur l’étiquette de l’appareil.

• N’utilisez jamais d’accessoires autres que ceux recommandés par le fabricant. Le fait de ne pas le faire pourrait présenter un risque pour la sécurité de l’utilisateur et pourrait endommager l’appareil. Utilisez uniquement des pièces et accessoires d’origine.

• Cet appareil ne doit pas être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou par des personnes qui ont un manque d’expérience et de connaissances.

• Cet appareil ne doit en aucun cas être utilisé par des enfants.

• Gardez l’appareil et son cordon d’alimentation hors de portée des enfants.

• ATTENTION: éteignez TOUJOURS l’appareil et débranchez de la prise d’alimentation avant le nettoyage, l’entretien ou le stockage. Consignes particulières de sécurité

• L’appareil n’est pas conçu pour refroidir et stocker les boissons pendant une longue période. Les boissons doivent être pré-réfrigérées avant d’être placées dans l’appareil (<6 °C).

• Toutes les activités techniques, c’est-à-dire les travaux de montage, de maintenance et de réparation ne doivent être effectués que par un personnel qualifié.

• AVERTISSEMENT: N’utilisez jamais de dispositifs mécaniques ou des outils autres que ceux recommandés par le fabricant pour accélérer le dégivrage.

• AVERTISSEMENT: Faites attention à ne pas endommager le circuit du réfrigérant.

Attention! Risque d’incendie! L’appareil utilise le fluide frigorigène R600a. C’est un réfrigérant inflammable respectueux de l’environnement. Bien qu’il soit inflammable, il n’est pas dangereux pour la couche d’ozone et n’affecte pas l’effet de serre. Cependant, l’utilisation de ce réfrigérant provoque une légère augmentation du niveau de bruit émis par l’appareil. Outre le bruit généré par le compresseur, l’utilisateur peut entendre un bruit provoqué par le flux du fluide frigorigène. Ce phénomène est inévitable mais il n’a aucun impact négatif sur le fonctionnement de l’appareil. Pendant le transport et l’installation de l’appareil, il faut garder des précautions particulières pour ne pas endommager les pièces du système de réfrigération. La fuite du fluide frigorigène peut entraîner les lésions oculaires.

• L’isolant, qui a été utilisé dans cet appareil, est du Cyclopentane. Une substance hautement inflammable.

• AVERTISSEMENT: N’obstruez pas les bouches de ventilation dans le boîtier de l’appareil. En cas d’installation fixe de l’appareil, assurez-vous qu’il y a une ventilation adéquate. Ne bloquez jamais de flux d’air autour de l’appareil pour ne pas entraîner une bonne circulation d’air.

• AVERTISSEMENT: N’utilisez pas à l’intérieur des chambres du réfrigérateur de l’équipement électrique autre que ceux recommandé par le fabricant.

• Placez l’appareil sur une surface propre, stable, plane et sec.53

• Stockez loin des surfacez chaudes et des flammes nues. Assurez-vous que l’appareil n’est pas exposé à des températures élevées, à la poussière, à la lumière du soleil, à l’humidité, aux éclaboussures et aux gouttes d’eau.

• Laissez au moins 10 cm d’espace autour de l’appareil pour assurer une bonne ventilation.

• Ne frappez pas les éléments en verre avec des outils durs. Ne nettoyez pas l’appareil à l’aide d’un jet d’eau direct ou un nettoyeur à vapeur, ne rincez pas à l’eau – risque d’un choc électrique, n’immergez pas l’appareil dans l’eau à cause du risque de choc électrique.

• Ne placez rien sur l’appareil. Ne placez pas près de l’appareil ou sur l’appareil d’objets brûlants (par exemple des bougies allumées). Ne placez pas près de l’appareil ou sur l’appareil d’objets remplis d’eau (par exemple des vases).

• Ne couvrez pas l’appareil lors de l’utilisation en raison du risque d’incendie.

• Ne nettoyez pas l’appareil avec de l’eau. Le lavage de l’appareil peut provoquer la pénétration de l’eau dans des pièces électriques et entraîner un choc électrique.

• Ne percez pas les trous supplémentaires dans l’appareil. Ne montez aucun équipement supplémentaire dans l’appareil.

• Ne placez pas à l’intérieur de l’appareil trop de nourriture pour éviter tout dommage. La charge maximale de l’étagère est de 8 kg environ.

• N’essayez pas d’entrer sur l’appareil.

• MISE EN GARDE! Faites attention pendant le transport des surfaces en verre; protégez- les contre les coups pour éviter tout dommage à l’appareil et des blessures. Installation de l’appareil

• L’appareil ne doit pas être incliné à un angle supérieur à 45°. Après l’installation de l’appareil, attendez 2 heures avant de connecter l’appareil à une source d’alimentation et avant de le mettre en marche. Cette recommandation vaut également lorsque l’appareil est déplacé dans un autre endroit.

• L’appareil doit être monté dans un endroit sec.

• Lors de l’installation, laissez au moins 10 cm à l’arrière et des deux côtés de l’appareil pour assurer une ventilation adéquate. Si vous laissez moins d’espace, cela peut affecter l’efficacité de l’appareil.

• Il est recommandé d’installer l’appareil dans un endroit avec une bonne ventilation naturelle, de sorte que l’appareil est correctement ventilé. Eléments électriques et autres risques

• Ne branchez aucun autre équipement à la même source d’alimentation à laquelle l’appareil est connecté.

• Ne placez pas dans le réfrigérateur ou à proximité des produits dangereux tels que le carburant, l’alcool, la peinture, les matériaux inflammables et explosifs en raison du risque d’incendie.

• Ne stockez pas dans le réfrigérateur des médicaments.

• Après avoir débranché l’appareil de la source d’alimentation, attendez environ 5 minutes avant de le redémarrer.54

• Le lavage de l’appareil peut provoquer la pénétration de l’eau dans des pièces électriques et entraîner un choc électrique. Aucune pièce ou aucun accessoire de l’appareil ne peuvent pas être lavé(e)s au lave-vaisselle.

• L’appareil est destiné à un usage professionnel.

• Cet appareil est conçu uniquement pour stoc- ker des boissons, y compris la bière, pour les conserver à une température fraîche et pour les exposer dans le but de les vendre dans les res- taurants, les cantines ou dans d’autres points de vente tels que les boulangeries, les boucheries, les supermarchés, etc. L’utilisation de l’appareil à d’autres fins peut entraîner des dommages ou des blessures.

• L’utilisation de l’appareil à d’autres fins sera considérée comme une utilisation inappropriée. L’utilisateur sera seul responsable de l’utilisation incorrecte de l’appareil. Installation de mise à la terre Cet appareil est classé dans la classe de protec- tion I et doit être raccordé à un sol de protection. La mise à la terre réduit le risque de choc électrique en fournissant un fil d’évacuation pour le courant électrique. Cet appareil est équipé d’un cordon d’alimentation muni d’un fil de mise à la terre et d’une prise mise à la terre. La fiche doit être bran- chée sur une prise correctement installée et mise à la terre.55

Éléments principaux constituant l’appareil

1. Panneau de commande numérique

a. Bouton de réglage de température b. Pour les modèles 233924 et 233931 : Lumière allumée/éteinte c. Diminuer la température d. Validation des paramètres/ dégivrage manuel e. Valeur de la température réglée

4. Poigné de la porte en verre

7. Interrupteur d’allumage/extinction de la lumière

(226568, 233900, 233917, 235829, 235836) Attention: Le contenu de ce manuel s’applique à tous les modèles mentionnés, sauf indication contraire. L’aspect de l’appareil peut différer de celui démontré sur les figures. Caractéristiques des voyants Symbole État Description ALLUMÉ Mode de réglage NON ALLUMÉ L’appareil fonctionne conformément aux réglages ALLUMÉ Compresseur en marche - refroidissement NON ALLUMÉ Compresseur n’a pas été mis en marche – pas de refroidissement CLIGNOTEMENT Préparation au refroidissement

ALLUMÉ Processus de refroidissement def ALLUMÉ Processus de dégivrage56

Réglage de la température

• Branchez l’appareil à une prise électrique appro- priée.

• Lorsque le voyant « set » n’est pas allumé, ap- puyez sur le bouton 1a pendant 3 à 4 secondes jusqu’à ce que apparaisse sur l’afficheur. En- suite, relâchez le bouton 1a et réappuyez.

• Appuyez sur le bouton 1b pour augmenter la va- leur de la température de 1°C ou appuyez sur le bouton 1c pour diminuer la valeur de la tempé- rature de 1°C.

• Ensuite, appuyez sur le bouton 1d pour valider les paramètres introduits et sortir. Attention:

• Si vous n’appuyez sur aucun bouton dans les 30 secondes, la température définie sera automati- quement enregistrée.

• Plage de réglage de la température : 2°C à 10°C. Allumer/éteindre la lumière Pour les modèles 233924 et 233931

• Appuyez sur le bouton 1b. pour allumer la lu- mière.

• Appuyez à nouveau sur le bouton 1b. pour étein- dre la lumière. Pour les modèles 226568, 233900, 233917, 235829 et 235836 Appuyez sur l’interrupteur d’allumage/extinction situé dans l’enceinte pour contrôler la lumière. Rangement des boissons dans l’appareil

• Avant de placer les boissons dans l’appareil, atten- dez que la température à l’intérieur atteigne la va- leur réglée. Vérifiez la température sur l’afficheur et insérez également votre main dans la chambre frigorifique pour vérifier la température réelle à l’intérieur de l’appareil.

• Avant de placer les boissons dans l’appareil, il faut toujours les refroidir à une température appro- priée (< 6 °C) .

• Répartissez uniformément les produits dans la chambre en gardant un espace suffisant pour as- surer une circulation d’air adéquate.

• Ne pas dépasser la capacité maximale de stoc- kage d’étagère définie dans les spécifications techniques.

• Assurez-vous que la porte est bien fermée et n’ou- bliez pas de minimiser le nombre d’ouvertures

• L’appareil commencera le processus de dégivrage automatiquement toutes les 6 heures

• L’allumage du bouton def signifie lancement du processus de dégivrage. Réglage de la hauteur des étagères

• Il est possible de changer la hauteur de la disposi- tion des étagères.

• Changez la hauteur de disposition des étagères en fonction des produits placés à l’intérieur de l’ap- pareil

• Sortez l’appareil de la boîte en carton, retirez l’emballage intérieur et extérieur ainsi que les protections.

• Vérifiez si l’appareil n’est pas endommagé. NE JAMAIS UTILISER l’appareil en cas d’une li- vraison incomplète ou des endommagements. Contactez le fournisseur (Voir==> Garantie)

• Laissez l’appareil en position verticale pendant environ 2 heures. Cette action permet de réduire le nombre de défauts dans le fonctionnement du système frigorifique en cas d’une mauvaise ma- nutention de l’appareil pendant le transport.

• Lavez les surfaces extérieures avec un chiffon doux trempé dans l’eau chaude. (Voir ==> Net- toyage et maintenance).

• Placez l’appareil sur une surface plane et stable, résistante aux températures élevées et aux pro- jections de liquide.

• La température ambiante de fonctionnement doit être comprise entre 16°C et 30°C. À défaut, l’appareil risque de ne pas fonctionner correcte- ment.

• Assurez une bonne ventilation. Prévoyez un es- pace d’au moins 10 cm autour de l’appareil. Ne couvrez pas les trous de ventilation.

• Pour réduire la consommation d’énergie, assu- rez-vous toujours que la porte est fermée. Exploitation Réglage de l’appareil

• Placez l’appareil sur une surface stable et plane ou sur le sol.

• À l’aide d’un niveau à bulle (hors équipement d’appareil) assurez-vous si l’appareil est cor- rectement mis à niveau. Si vous constatez que l’appareil ne tient pas stable ou qu’il se balance, utilisez une cale à meuble.

• Avant de procéder à l’exploitation de l’appareil, laissez-le pendant environ 2 heures inactif pour éviter l’endommagement du circuit frigorifique dû à une mauvaise distribution du réfrigérant. Allumer et éteindre l’appareil (ON/OFF)

• L’appareil se met en marche après avoir bran- ché la fiche à une prise électrique appropriée. Pour éteindre l’appareil, débranchez la fiche de la prise électrique.

• Après la connexion à une source d’alimentation, l’appareil émettra un avertissement sonore.

• Après la déconnexion de l’appareil ou en cas de panne de courant, attendez au moins 5 minutes avant de reconnecter l’appareil à une source d’alimentation.

• Lorsque l’appareil n’est pas utilisé, débranchez la fiche de la prise électrique. Nettoyage et entretien Attention: Avant le nettoyage et l’entretien de l’appareil, débranchez l’appareil de la source d’alimentation en retirant la fiche de la prise électrique. Nettoyage

• Nettoyez les surfaces internes et externes de l’appareil avec un chiffon humide avec une petite quantité de détergent.

• Les étagères peuvent être retirées de l’appareil et lavées dans l’eau.

• N’utilisez pas pour le nettoyage les jets d’eau et les nettoyeurs à vapeur et n’immergez pas l’appareil entier dans l’eau.

• Certains éléments de l’appareil peuvent être net- toyés au lave-vaisselle.

• Nettoyez l’appareil régulièrement.58

Eléments Nettoyage Observations Les éléments tels que les étagères, les supports des étagères etc.

• Rincez à l’eau tiède savonneuse pendant 10-20 minutes.

• Rincez précisément à l’eau courante. Essuyez précisément tous les éléments. External glass surfaces

• Essuyez avec un chiffon doux et une petite quantité de détergent neutre. Assurez-vous que l’eau ou l’humidité ne pénètrent pas à l’in- térieur de l’appareil. Interior glass surfaces

• Retirez les restes de nourriture.

• Essuyez avec un chiffon doux et une petite quantité de détergent neutre. Assurez-vous que l’eau ou l’humidité ne pénètrent pas à l’in- térieur de l’appareil. Glass door Stockage de l’appareil pendant la pause dans l’utilisation

• Attention: Débranchez toujours l’appareil.

• Retirez de l’appareil toute la nourriture et toutes les boissons.

• Nettoyez l’appareil selon les instructions conte- nues dans le point Nettoyage et entretien (Voir ==> Nettoyage et entretien).

• Tenez l’appareil dans un endroit frais et propre hors de portée des enfants. Dépannage Si l’appareil ne fonctionne pas correctement, lisez les instructions dans le tableau ci-dessous pour trouver une bonne solution. Si vous ne pouvez pas résoudre le problème, contactez votre revendeur. Problème Cause possible Solution possible L’appareil ne démarre pas le pro- cessus de refroidissement après

oir connecté à une source d’ali- mentation. Le fusibl e thermique s’est démarré Contactez votre fournisseur / revendeur afin de réparer l’appareil. Le compresseur est endommagé. La fiche est incorrectement branchée à une prise électrique. Assurez-vous que tous les éléments de l’ap- pareil sont correctement connect és. Le refroidissement est trop faible L’appareil est exposé aux rayons solaire ou positionné à proximité de la source de chaleur. Déplacez l’appareil dans un autre endroit, à l’abri des rayons du soleil. La porte est mal fermée ou le joint d’étanchéi-

é est endommagé. Fermez bien la porte. Il y a trop de nourriture dans l’appareil. Retirez une partie de nourriture. Une ventilation insuffisante autour de l’appa- reil.

surez-vous qu’il y a une ventilation adé

quate autour de l’appareil, en laissant 10 cm d’espac e autour de l’appareil L’appareil génère beaucoup de bruit. L’appareil n’est pas positionné dans la position horizontale. Assurez-vous que l’appareil positionné dans la position horizontale. L’appareil est en contact avec le mur ou d’autres objets. Assurez-vous qu’il y a 10 cm d’espace au

tour de l’appareil. A l ’intérieur de l’appareil il y a des éléments en vrac. Contactez votre fournisseur / revendeur afin de réparer l’appareil.59

Caractéristiques techniques Produit n°

Tension de fonctionne- ment et fréquence 220-240V~ 50Hz Courant nominal 1,0 A 1,7 A 1,5 A 1,0 A 1,5 A Plage de température 2°C à 10°C Règlage temperature recommandée 4°C Classe de protection Classe I Niveau de bruit < 70 dB (A) Réfrigérant / quantité de réfrigérant injecté R600a / 40g R600a / 50g R600a / 60g R600a / 80g R600a / 50g R600a / 80g Classe énergétique D D E D E Agent d’expansion inflam- mable Cyclopentane Puissance de la lumière 4W 6W 24W 6W 9W Classe climatique N-ST Capacité du réfrigérateur 126L 93L 197L 293L 448L 200L 303L Nbre d’étagères

Max. poids par plateau 8kg Poids net 40kg 35kg 54kg 77kg 100kg 54kg 75kg Dimensions extérieurs 600x530x (H)900mm 500x500x (H)900mm 900x500x (H)900mm 600x515x (H)1820mm 900x515x (H)1820mm 900x500x (H)900mm 1335x500x (H)900mm Remarque : Les caractéristiques peuvent être modifiées sans préavis. NOTE : La classe énergétique est conforme à une utilisation dans des climats avec une température maximale de 25˚C et une humidité maximale de 60%.60

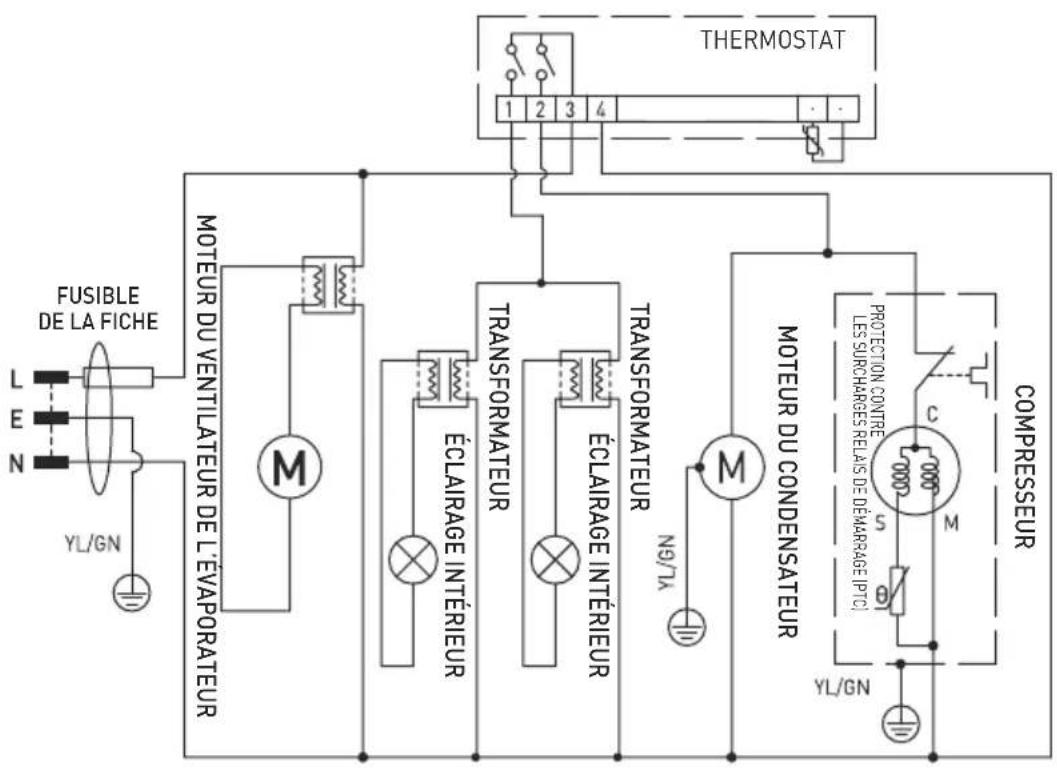

Schéma électrique (233924)

Schéma électrique (233931)

Installation de mise à la terre Cet appareil est classé dans la classe de protec- tion I et doit être raccordé à un sol de protection. La mise à la terre réduit le risque de choc électrique en fournissant un fil d’évacuation pour le courant électrique. Cet appareil est équipé d’un cordon d’alimentation muni d’un fil de mise à la terre et d’une prise mise à la terre. La fiche doit être bran- chée sur une prise correctement installée et mise à la terre. Garantie Tout vice ou toute défaillance entraînant un dys- fonctionnement de l’appareil qui se déclare dans les 12 mois suivant la date de l’achat sera éliminé à titre gratuit ou l’appareil sera remplacé par un appareil nouveau si le premier a été dûment ex- ploité et entretenu conformément aux termes de la notice d’exploitation et s’il n‘a pas été indûment exploité ou de manière non conforme à sa destina- tion. La présente stipulation ne porte pas de préju- dice aux autres droits de l’utilisateurs prévus par les dispositions légales. Dans le cas où l’appareil est donné à la réparation ou doit être remplacé dans le cadre de la garantie, il y a lieu de spécifier le lieu et la date de l’achat de l’appareil et produire un justificatif nécessaire (par ex. facture ou ticket de caisse). Conformément à notre politique d’amélioration permanente de nos produits, nous nous réservons le droit d’introduire sans avertissement préalable des modifications à l’appareil, à l’emballage et aux caractéristiques techniques précisées dans la do- cumentation.63
