MANUALE UTENTE 235836 Arktic

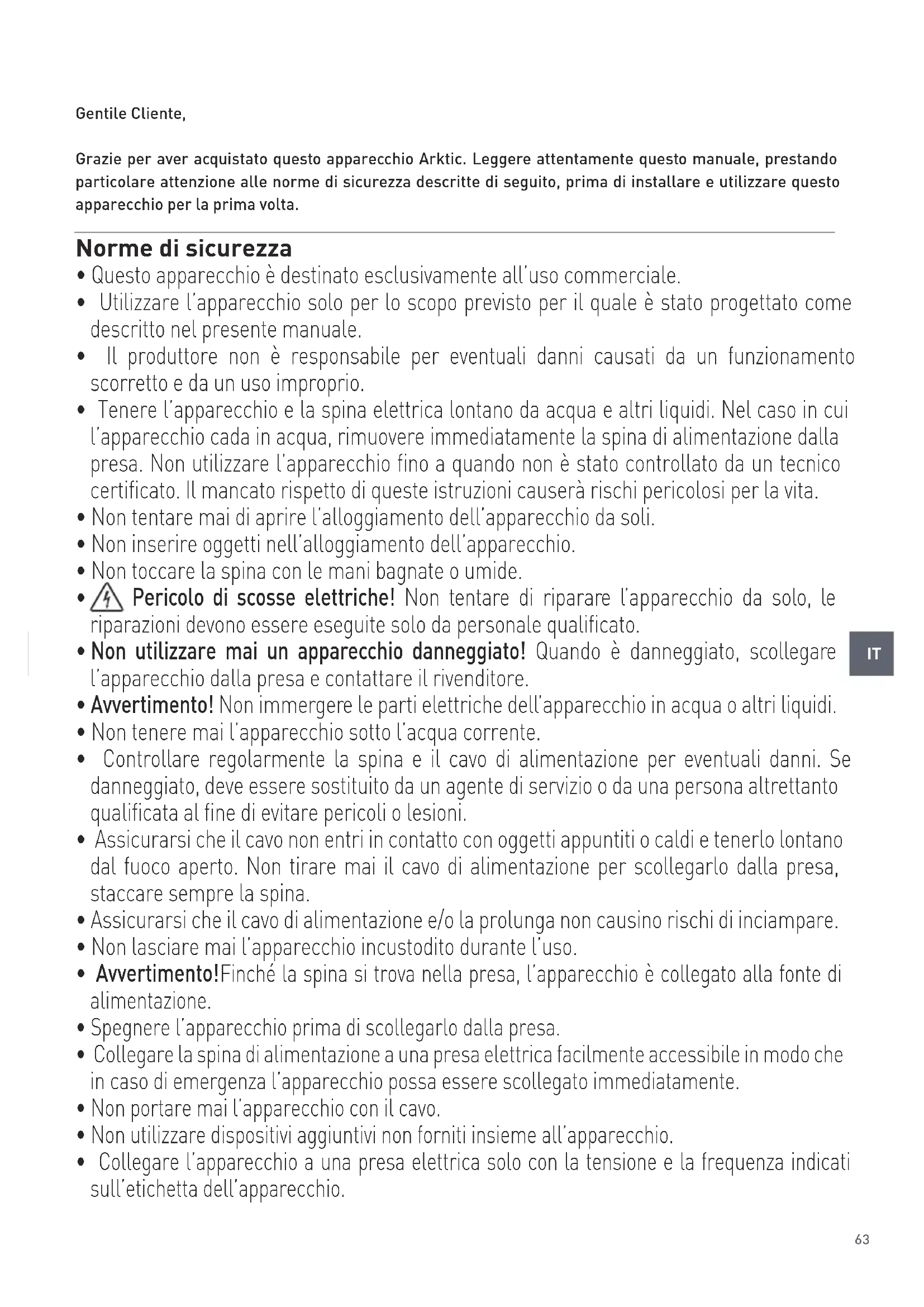

Gentile Cliente, Grazie per aver acquistato questo apparecchio Arktic. Leggere attentamente questo manuale, prestando particolare attenzione alle norme di sicurezza descritte di seguito, prima di installare e utilizzare questo apparecchio per la prima volta. Norme di sicurezza

• Questo apparecchio è destinato esclusivamente all’uso commerciale.

• Utilizzare l’apparecchio solo per lo scopo previsto per il quale è stato progettato come descritto nel presente manuale.

• Il produttore non è responsabile per eventuali danni causati da un funzionamento scorretto e da un uso improprio.

• Tenere l’apparecchio e la spina elettrica lontano da acqua e altri liquidi. Nel caso in cui l’apparecchio cada in acqua, rimuovere immediatamente la spina di alimentazione dalla presa. Non utilizzare l’apparecchio fino a quando non è stato controllato da un tecnico certificato. Il mancato rispetto di queste istruzioni causerà rischi pericolosi per la vita.

• Non tentare mai di aprire l’alloggiamento dell’apparecchio da soli.

• Non inserire oggetti nell’alloggiamento dell’apparecchio.

• Non toccare la spina con le mani bagnate o umide.

Pericolo di scosse elettriche! Non tentare di riparare l’apparecchio da solo, le riparazioni devono essere eseguite solo da personale qualificato.

• Non utilizzare mai un apparecchio danneggiato! Quando è danneggiato, scollegare l’apparecchio dalla presa e contattare il rivenditore.

• Avvertimento! Non immergere le parti elettriche dell’apparecchio in acqua o altri liquidi.

• Non tenere mai l’apparecchio sotto l’acqua corrente.

• Controllare regolarmente la spina e il cavo di alimentazione per eventuali danni. Se danneggiato, deve essere sostituito da un agente di servizio o da una persona altrettanto qualificata al fine di evitare pericoli o lesioni.

• Assicurarsi che il cavo non entri in contatto con oggetti appuntiti o caldi e tenerlo lontano dal fuoco aperto. Non tirare mai il cavo di alimentazione per scollegarlo dalla presa, staccare sempre la spina.

• Assicurarsi che il cavo di alimentazione e/o la prolunga non causino rischi di inciampare.

• Non lasciare mai l’apparecchio incustodito durante l’uso.

• Avvertimento! Finché la spina si trova nella presa, l’apparecchio è collegato alla fonte di alimentazione.

• Spegnere l’apparecchio prima di scollegarlo dalla presa.

• Collegare la spina di alimentazione a una presa elettrica facilmente accessibile in modo che in caso di emergenza l’apparecchio possa essere scollegato immediatamente.

• Non portare mai l’apparecchio con il cavo.

• Non utilizzare dispositivi aggiuntivi non forniti insieme all’apparecchio.

• Non utilizzare mai accessori diversi da quelli consigliati dal produttore. In caso contrario, potrebbe comportare un rischio per la sicurezza dell’utente e danneggiare l’apparecchio. Utilizzare solo parti e accessori originali.

• Questo apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che hanno una mancanza di esperienza e conoscenze.

• Questo apparecchio non deve, in nessun caso, essere utilizzato dai bambini.

• Tenere l’apparecchio e il suo cavo di alimentazione fuori dalla portata dei bambini.

• ATTENZIONE: spegnere SEMPRE l’apparecchio e scollegarlo dalla presa di corrente prima della pulizia, della manutenzione o della conservazione. Norme di sicurezza speciali

• L’apparecchio non deve essere utilizzato per raffreddare le bevande e per conservarle per un lungo periodo di tempo. Prima di mettere le bevande all’interno dell’apparecchio esse devono essere preraffreddate (<6 °C).

• Tutte le attività tecniche, ad es. i lavori di montaggio, manutenzione e riparazione devono essere eseguiti esclusivamente da personale qualificato.

• AVVERTENZA: Non usare dispositivi meccanici o strumenti diversi da quelli consigliati dal produttore per accelerare il processo di sbrinamento.

• AVVERTENZA: Fare attenzione non danneggiare il circuito del refrigerante.

Attenzione! Pericolo d’incendio! Il refrigerante R600a è utilizzato nell’apparecchio. È un gas infiammabile e sicuro per l’ambiente. Anche se sia un’agente infiammabile, non è nocivo per lo strato di ozono e non ha alcun impatto sull’effetto serra. Però, l’uso di questo refrigerante provoca un leggero aumento del livello di rumore emesso dall’apparecchio. Oltre al rumore generato dal compressore l’utente può sentire anche il rumore causato dal flusso di refrigerante. Il fenomeno sopra descritto non può essere evitato e non ha alcun effetto negativo sul funzionamento dell’apparecchio. Durante il trasporto e il posizionamento dell’apparecchio, si deve prestare particolare attenzione a non danneggiare alcuna parte del sistema di refrigerazione. La perdita di refrigerante può causare danni agli occhi.

• Nel dispositivo è utilizzato un agente schiumogeno (per schiumar la schiuma isolante) Ciclopentano. È un agente altamente infiammabile.

• AVVERTENZA: Non ostruire le aperture dell’involucro dell’apparecchio. In caso di installazione fissa dell’apparecchio, assicurarsi che c’è una ventilazione adeguata. Non bloccare il flusso d’aria intorno all’apparecchio per garantire una buona circolazione dell’aria.

• AVVERTENZA: Non utilizzare all’interno delle camere del frigorifero apparecchi elettrici altri da quelli raccomandati dal fabbricante.

• L’apparecchio deve essere posto su una superficie pulita, stabile, asciutta e orizzontale.

• Tenere lontano da superfici calde e fiamme libere. Assicurarsi che l’apparecchio non è esposto a temperature elevate, polvere, luce solare, umidità, sprizzi e gocce d’acqua.65

• Assicurarsi che intorno all’apparecchio è stato lasciato circa 10 cm di spazio per garantire una corretta ventilazione.

• Non colpire le parti in vetro con gli strumenti rigidi. Non pulire l’apparecchio utilizzando il flusso diretto di acqua o il pulitore a vapore, non immergere tutto l’apparecchio in acqua per le ragioni del rischio di scossa elettrica.

• Non mettere qualsiasi oggetto sull’apparecchio. Non mettere vicino all’apparecchio o sull’apparecchio qualsiasi oggetto che brucia (ad es. candele). Non mettere vicino all’apparecchio qualsiasi oggetto con l’acqua (p. es. vasi).

• Non coprire l’apparecchio durante il funzionamento. Questo crea un pericolo di incendio.

• Non pulire la macchina con acqua. La pulizia dell’apparecchio può provocare la penetrazione dell’acqua nelle parti elettriche e provocare scossa elettrica.

• Non eseguire fori supplementari nell’apparecchio. Non installare apparecchiature aggiuntive sull’apparecchio.

• Non mettere nell’apparecchio.

• Non cercare di entrare sull’apparecchio.

• ATTENZIONE! Fare attenzione durante lo spostamento di superfici vetrate. Proteggerle dagli urti per evitare danni all’apparecchio o lesioni. Installazione dell’apparecchio

• L’apparecchio non deve essere inclinato di un angolo maggiore di 45°. Dopo l’installazione aspettare due ora prima di collegarlo ad una fonte di alimentazione e avviarlo. Questa raccomandazione si applica anche quando l’apparecchio è successivamente spostato in un altro luogo.

• L’apparecchio deve essere installato in un luogo asciutto.

• Durante l’installazione lasciare almeno 10 cm di spazio dal retro e su entrambi i lati dell’unità per assicurare un’adeguata ventilazione. Lasciando meno spazio, si può influire sulle prestazioni dell’apparecchio.

• Si raccomanda di installare l’apparecchio in un luogo con una buona ventilazione naturale, in modo che l’apparecchio sia correttamente ventilato. Elementi elettrici e altri pericoli

• Non si deve collegare qualsiasi altro apparecchio alla stessa sorgente di alimentazione.

• Non mettere nel frigorifero o vicino i prodotti pericolosi come carburante, alcool, vernici, materiali infiammabili e esplosivi – pericolo di incendio.

• Non conservare nel frigorifero i farmaci.

• Dopo aver spento o scollegato l’apparecchio dalla fonte di alimentazione, attendere circa 5 minuti prima di riavviare.

• Non pulire la macchina con acqua. La pulizia dell’apparecchio può provocare la penetrazione dell’acqua nelle parti elettriche e provocare scossa elettrica. Le parti e gli accessori dell’apparecchio non possono essere lavati in lavastoviglie.66

Destinazione del dispositivo

• Il dispositivo è destinato all’uso professionale.

• Questo apparecchio è destinato esclusivamente per conservare le bevande, compresa la birra, mantenendo la bassa temperatura e per espor- re le bevande in ristoranti, mense o altri punti di commerciali come panetterie, macellerie, super- mercati, ecc. L’uso del dispositivo per qualsiasi altro scopo può causare danni o lesioni.

• L’uso del dispositivo per qualsiasi altro scopo sarà considerato un uso improprio. L’utente sarà l’unico responsabile per l’uso scorretto del dispo- sitivo. Installazione di messa a terra Questo apparecchio è classificato come classe di protezione I e deve essere collegato a un terreno di protezione. La messa a terra riduce il rischio di scosse elettriche fornendo un filo di fuga per la corrente elettrica. Questo apparecchio è dotato di un cavo di alimentazione che ha un cavo di messa a terra e una spina messa a terra. La spina deve es- sere collegata a una presa correttamente installata e messa a terra. Parti principali dell’apparecchio

1. Pannello di controllo digitale

a. Pulsante di impostazione della temperatura b. Aumentare l’impostazione della temperatura Per 233924 e 233931: Luce accesa/spenta c. Riduzione della temperatura d. Conferma dell’impostazione/ sbrinamento manuale e. Valore impostato della temperatura

2. Fori di ventilazione

4. Maniglia della porta di vetro

6. Serratura della porta

7. Interruttore di accensione / spegnimento della

luce (226568, 233900, 233917, 235829, 235836) Nota: il contenuto di questo manuale si applica a tutti i modelli menzionati, se non diversamente specificato. L’aspetto dell’apparecchio può differire da quello mostrato nei disegni.67

Descrizione dello stato delle spie Simbolo Stato della spia Descrizione ILLUMINATA La modalità di impostazione NON ILLUMINATA L’apparecchio funziona in base alle impostazioni effettuate ILLUMINATA Il compressore avviato - raffreddamento NON ILLUMINATA Il compressore non è stato avviato – nessun raffreddamento LAMPEGGIANTE La preparazione per il raffreddamento

ILLUMINATA Il processo di raffreddamento def ILLUMINATA Il processo di sbrinamento Impostazione della temperatura

• Collegare l’apparecchio a una presa elettrica ap- propriata.

• Quando la spia „set” non è illuminata, premere e tenere premuto il pulsante 1° per 3-4 secondi fino a che sul display appare . Quindi rilasciare il pulsante 1° e premerlo di nuovo.

• Premere il pulsante 1b per aumentare il valore della temperatura di 1°C o premere il pulsante 1c per ridurre la temperatura di 1°C.

• Quindi premere il pulsante 1d per confermare le impostazioni effettuate e per uscire. NOTA:

• Se entro 30 secondi non è premuto alcun pulsan- te, la temperatura impostata sarà automatica- mente salvata.

• Intervallo di temperatura: da 2°C a 10°C. Accensione/spegnimento della luce Per 233924 e 233931

• Premere il tasto 1b. per accendere la luce.

• Premere nuovamente il tasto 1b. per spegnere la luce. Per 226568, 233900, 233917, 235829 e 235836 Premere l’interruttore di accensione/spegnimento all’interno dell’armadietto per controllare la luce.68

Posizionamento delle bevande nell’apparecchio

• Prima di mettere le bevande nell’apparecchio at- tendere che la temperatura all’interno raggiunga il valore impostato. Controllare la temperatura sul display e inoltre mettere la mano nella camera di raffreddamento per verificare la temperatura ef- fettiva all’interno dell’apparecchio.

• Raffreddare sempre le bevande alla temperatura appropriata (< 6 °C) prima di metterle nell’appa- recchio.

• Distribuire uniformemente i prodotti nella came- ra mantenendo lo spazio tra di essi per garantire un’adeguata circolazione dell’aria.

• Non superare la capacità massima di scaffale de- terminata nelle specifiche tecniche.

• Assicurarsi che la porta è stata chiuso corretta- mente e ricordarsi di ridurre al minimo l’apertura della porta

• L’apparecchio avvia automaticamente il processo di sbrinamento ogni 6 ore

• L’illuminazione def pulsante def significa l’avvio del processo di sbrinamento. Regolazione dell’altezza degli scaffali

• È possibile modificare l’altezza degli scaffali

• Modificare l’altezza degli scaffali a seconda di pro- dotti posizionati all’interno dell’apparecchio

Istruzioni per l’installazione

• Rimuovere l’apparecchio dalla scatola di carto- ne, ritirare l’imballaggio interno ed esterno e le protezioni.

• Controllare se l’apparecchio è danneggiato. In caso di consegna incompleta o danni, NON utiliz- zare l’apparecchio. Contattare il fornitore (vedere ==> Garanzia).

• Lasciare l’apparecchio in posizione verticale per circa 2 ore. Questa operazione dovrebbe ridurre le irregolarità nel funzionamento del sistema di raffreddamento in caso di spostamento impro- prio dell’apparecchio durante il trasporto.

• Lavare le superfici esterne con un panno morbido imbevuto di acqua tiepida. (Vedere ==> Pulizia e manutenzione).

• Collocare l’apparecchio su una superficie piana e stabile resistente alle alte temperature e agli schizzi d’acqua.

• La temperatura ambiente di lavoro deve essere compresa tra 16 ° C e 32 ° C, altrimenti l’appa- recchio potrebbe non funzionare correttamente.

• Assicurare un’adeguata ventilazione. Fornire al- meno uno spazio di 10 cm attorno all’apparec- chio. Non coprire le fori di ventilazione.

• Per risparmiare energia, tenere sempre la porta sia chiusa. Funzionamento Posizionamento dell’apparecchio

• Collocare l’apparecchio su una superficie piana o sul pavimento.

• Utilizzare una livella (non fornita con l’apparec- chio) per assicurarsi che l’apparecchio sia cor- rettamente livellato. In caso di constatare che l’apparecchio non è stabile o vaccina, utilizzare un cuneo per mobili.

• Prima di cominciare l’uso dell’apparecchio, la- sciarlo per circa 2 ore per evitare danni al. Circu- ito di raffreddamento dovuti a una distribuzione del refrigerante.69

• L’apparecchio è avviato dopo aver collegato la spi- na a una presa elettrica adeguata. Per spegnere l’apparecchio, scollegare la spina dalla presa.

• Dopo aver collegato l’apparecchio ad una fonte di alimentazione, esso emette un segnale acustico.

• Dopo aver scollegato l’apparecchio o in caso di interruzione di corrente improvvisa, attendere almeno 5 minuti prima di ricollegarlo alla rete.

• Quando l’apparecchio non è in uso, rimuovere la spina dalla presa elettrica. Pulizia e manutenzione Attenzione: Prima di pulizia e manutenzione scollegare sempre la spina dalla fonte di alimentazione, toglien- do la spina dalla presa elettrica. Pulizia

• Le superfici interne ed esterne dell’apparecchio possono essere pulite con un panno umido con una piccola quantità di detersivo.

• I ripiani possono essere rimossi e lavati in acqua.

• Non pulire l’apparecchio utilizzando il flusso di- retto di acqua o il pulitore a vapore.

• Le parti dell’apparecchio non possono essere lavati in lavastoviglie.

• Pulire regolarmente l’apparecchio Elemento Pulizia Osservazioni Le parti dell’apparecchio come ripiani, supporti per ripiani ecc.

• Immergere in acqua calda e sapone per circa 10-20 minuti.

• Risciacquare con acqua corrente. Asciugare accurata- mente tutte le parti. Superfici esterne di vetro

• Pulire con un panno morbido e una piccola quantità di detergente. Assicurarsi che l’acqua o l’umidità non hanno penetrati l’interno dell’ap- parecchio. Superfici interne di vetro

• Rimuovere i residui di cibo.

• Pulire con un panno morbido e una piccola quantità di detergente. Assicurarsi che l’acqua o l’umidità non hanno penetrati l’interno dell’ap- parecchio. Porta di vetro Stoccaggio dell’apparecchio quando non è usato

• Attenzione: Scollegare sempre l’apparecchio dalla fonte di alimentazione.

• Rimuovere dall’apparecchio tutto il cibo e le be- vande.

• Pulire l’apparecchio secondo le istruzioni conte- nute nella parte Pulizia e manutenzione (Vedi==> Pulizia e manutenzione).

• Conservare in un luogo fresco e pulito fuori dalla portata dei bambini.70

Risoluzione dei problemi Se l’apparecchio non funziona correttamente, leggere la tabella qui sotto per trovare la soluzione corretta. Se non è possibile risolvere il problema, contattare il rivenditore. Problema Causa possibile Soluzione possibile L’apparecchio non avvia il processo di raffreddamento dopo aver collegato alla fon- te di alimentazione. Il fusibile termico è avviato Contattare il fornitore / il venditore per riparare l’apparecchio. Il compressore è danneggiato. La spina non è direttamente collegata alla presa elettrica. Controllare e assicurarsi che tutti i componenti sono collegati corretta- mente. Il raffreddamento è troppo debole. L’apparecchio è esposto alla luce so- lare o posizionato vicino alla fonte di calore. Spostare l’apparecchio in un altro luogo, lontano dalla luce solare di- retta. La porta non è chiusa correttamente o la guarnizione è danneggiata. Chiudere bene la porta. All’interno dell’apparecchio c’è troppo cibo. Rimuovere dall’apparecchio una par- te di cibo. La ventilazione insufficiente intorno all’unità. Assicurarsi che la ventilazione ade- guata è garantita all’apparecchio, lasciando 10 cm di spazio intorno all’apparecchio. L’apparecchio genera troppo rumore L’apparecchio non è in posizione oriz- zontale. Assicurarsi che l’apparecchio è in una posizione orizzontale. L’apparecchio tocca la parete o altri oggetti. Assicurarsi che intorno all’apparec- chio 10 cm di spazio è lasciato. All’interno dell’apparecchio ci sono gli elementi sciolti. Contattare il fornitore / il venditore per riparare l’apparecchio.71

Specifiche tecniche N. di prodotto

Tensione e frequenza 220-240V~ 50Hz Corrente nominale 1,0 A 1,7 A 1,5 A 1,0 A 1,5 A Intervallo di temperatura 2°C a 10°C Impostazione consigliate di temperatura 4°C Classe di protezione Classe I Livello di rumore < 70 dB (A) Refrigerante / quantità di re- frigerante R600a / 40g R600a / 50g R600a / 60g R600a / 80g R600a / 50g R600a / 80g Classe energetica D D E D E Agente schiumogeno in- fiammabile Ciclopentano Potenza della luce 4W 6W 24W 6W 9W Classe climatica N-ST Capacità del frigorifero 126L 93L 197L 293L 448L 200L 303L Numero di scaffali

NOTA: la classe energetica è conforme al funzionamento in climi con una temperatura massima di 25˚C e un’umidità massima del 60%.72

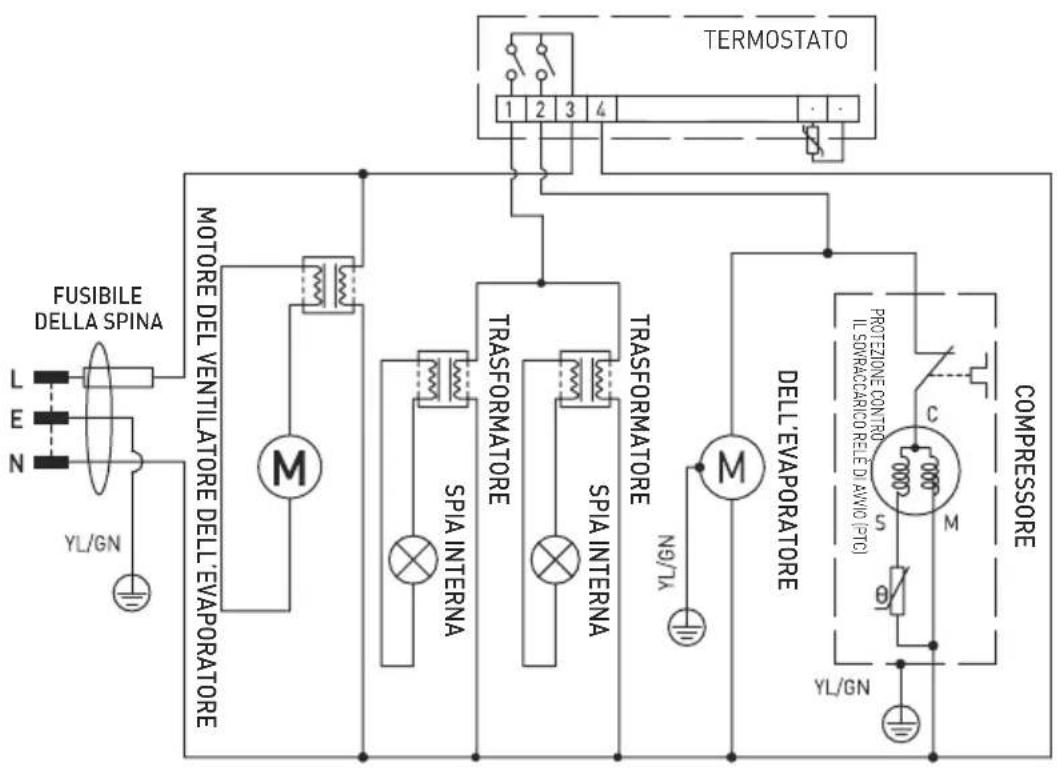

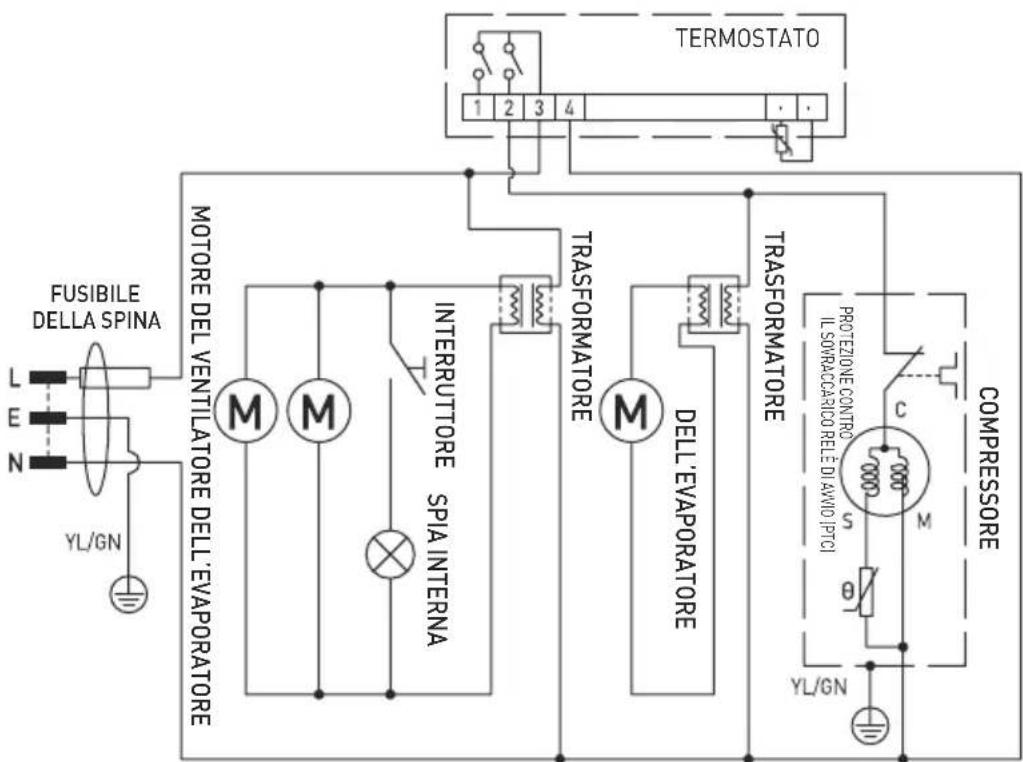

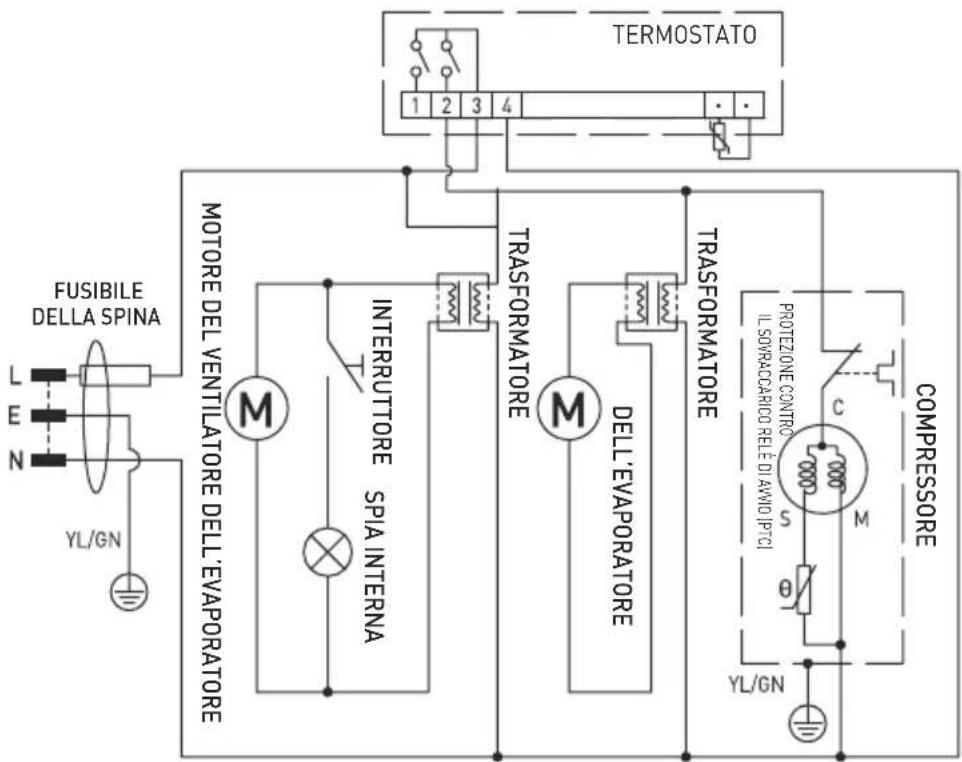

Schema elettrico (233931)

Garanzia Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall’acqui- sto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l’intervento di manutenzione o sostitu- zione sia previsto nel periodo di validità della ga- ranzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino. In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l’imballo e le specifiche di documentazio- ne, senza notifica alcuna. Smaltimento e protezione dell’ambiente In caso di ritiro dell’apparecchiatura dal funzio- namento il prodotto non può essere smaltito con altri rifiuti domestici. L’utente è responsabile del- la consegna dell’attrezzatura al punto di raccolta appropriato per l’attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l’imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimento dei rifiuti. La raccolta e il riciclaggio selettivi di at- trezzature usate contribuiscono alla conservazione delle risorse naturali e garantiscono il riciclaggio in modo tale da non nuocere alla salute e all’am- biente. Per ulteriori informazioni sui luoghi di smaltimen- to delle apparecchiature usate per il riciclaggio, contattare la società locale di raccolta dei rifiuti. Il produttore e l’importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia direttamente che nel quadro del si- stema pubblico.75
