Notice Nibe RMU 40 - page 41
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Contrôleur de température (unité d'ambiance)
Marque Nibe
Modèle RMU 40
Dimensions (unité) 85 x 85 x 35 mm (L x H x P)
Dimensions (support plastique) 85 x 85 x 14 mm
Alimentation 12 VCC, 40 mA (fournie par la pompe à chaleur/module intérieur)
Compatibilité F1145, F1155, F1245, F1255, F1345, F1355, F370, F470, F730, F750, VVM 225, VVM 310, VVM 320, VVM 325, VVM500, SMO 40
Sonde d'ambiance intégrée Oui, remplace la sonde BT50
Fonctions principales Contrôle et surveillance de la pompe à chaleur, réglage de la température ambiante, augmentation temporaire de l'eau chaude, réglage de la ventilation (si applicable), sélection du mode de fonctionnement (auto, manuel, chauffage supplémentaire uniquement)
Affichage Écran avec menus et informations d'état
Installation Sur support plastique ou dans un boîtier, raccordement électrique par électricien agréé
Communication Câble LiYY, EKKX ou similaire
Nombre maximal d'unités connectées 2
Version logicielle requise 1199 ou ultérieure
Référence 067 064
Sécurité Tous les raccordements doivent être effectués hors tension, par un électricien agréé
Entretien et nettoyage Nettoyer avec un chiffon doux, éviter les produits abrasifs
Poids estimé Environ 100 g

FOIRE AUX QUESTIONS - RMU 40 Nibe

Comment installer le RMU 40 ?
Installez le RMU 40 dans un boîtier ou fixez-le sur le support en plastique fourni. Pour ouvrir le boîtier, insérez un tournevis dans les écarts de 4 mm sur le côté. Vissez le support au mur, puis vissez le panneau arrière au support. Le raccordement électrique doit être réalisé par un électricien agréé, hors tension. Utilisez un câble LiYY, EKKX ou similaire.
Quels modèles de pompes à chaleur sont compatibles avec le RMU 40 ?
Le RMU 40 est compatible avec les modèles Nibe suivants : F1145, F1155, F1245, F1255, F1345, F1355, F370, F470, F730, F750, VVM 225, VVM 310, VVM 320, VVM 325, VVM500 et SMO 40.
Comment régler la température ambiante avec la sonde du RMU 40 ?
Si la sonde d'ambiance est activée dans le menu 1.9.4 de la pompe à chaleur, utilisez les boutons haut et bas pour sélectionner la température souhaitée (plage 5-30 °C). Confirmez avec le bouton OK. La température s'affiche en °C à l'écran.
Que faire en cas d'erreur de communication ?
Vérifiez que les réglages du menu 5 du RMU 40 et du menu 5.2 de la pompe à chaleur concordent. Vérifiez également la connexion du câble entre le RMU 40 et la pompe à chaleur. Assurez-vous que la version logicielle de la pompe à chaleur est au moins 1199.
Comment accéder au menu d'entretien ?
Maintenez le bouton Retour enfoncé pendant 7 secondes pour accéder au menu 'réglages d'entretien'. Vous pouvez y sélectionner le système de chauffage auquel le RMU 40 est raccordé et voir la version logiciel.
Comment activer le mode veille ?
Appuyez sur le bouton de veille (B) pour activer le mode veille. Cela n'arrête pas le fonctionnement de la pompe à chaleur. Pour sortir du mode veille, appuyez sur n'importe quel bouton.
Quelle est la consommation électrique du RMU 40 ?
Le RMU 40 est alimenté en 12 VCC et consomme environ 40 mA, fournis par la pompe à chaleur ou le module intérieur. Il ne nécessite pas d'alimentation externe.
Comment utiliser l'augmentation temporaire de l'eau chaude ?
Dans le menu 2 - Luxe temporaire, sélectionnez une durée (3, 6 ou 12 heures) et confirmez avec OK. La fonction s'active immédiatement. Le temps restant s'affiche à l'écran. Pour désactiver, sélectionnez 'arrêt'.
Comment sélectionner le système de chauffage contrôlé par le RMU 40 ?
Dans le menu 5 - ENTRETIEN, choisissez le système de chauffage auquel l'unité d'ambiance doit être raccordée. Confirmez avec OK. Vous devez également activer le système dans le menu 5.2 de la pompe à chaleur.
Que signifie le symbole d'alarme affiché ?
Un symbole d'alarme avec un numéro s'affiche dans la zone supérieure de l'écran. Pour plus d'informations, consultez la notice de votre pompe à chaleur ou module intérieur. Le symbole peut aussi apparaître en bas à droite dans les autres menus.

Questions des utilisateurs sur RMU 40 Nibe

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Contrôleur de température au format PDF gratuitement ! Retrouvez votre notice RMU 40 - Nibe et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RMU 40 de la marque Nibe.

MODE D'EMPLOI RMU 40 Nibe

Manuel installateur Unité d'ambiance FR

Vou pouvez brancher RMU 40 de diérentes manières, dont certaines sont indiquées ci-après.

REMARQUE!

Ce symbole indique un danger pour l'utilisateur ou l'appareil.

ATTENTION!

Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation.

ASTUCE

Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit.

Généralités

Le module RMU 40 vous permet de commander et de surveiller votre pompé à chaleur/module interieur NIBE depuis une autre piece du domicile.

Produits compatibles

F1145 F730
F1155 F750
F1245 VVM 225
F1255 VVM 310
F1345 VVM 320
F1355 VVM 325
F370 VVM500
F470 SMO 40

Contenu

RMU 401

1 Support en plastique
2 Vis

Sonde d'ambiance

1.

RMU 40 contient une sonde d'ambiance qui assure la même fonction que celle de la pompe à chaleur/du module interieur (BT50).

Vous pouvez ainsi selectionner la sonde d'ambiance qu'utilise la pompe à chaleur/le module interieur pour acher et contrcler la temperature ambiente.

Nibe RMU 40 - Sonde d'ambiance - 1

ATTENTION!

Si une sonde d'ambiance (RTS 40) et une commande déportede sont installées sur le même système de chauage,seule la temperature de la RTS 40 est achée et sort de regulation et de connexion.

La sonde d'ambiance comporte jusqu'à trois fonctio-2. ns:

  1. Indication de la température ambiente actuelle sur l'acheur de la pompe à chaleur/du module interieur.
  2. Changer la températe ambiente en °C.
  3. Modier/stabiliser, au besoin, la température ambiente.

Installez la sonde dans une position neutre à l'endetroit où vous souhaitez régler la température. Pour ce faire, privilégiez par exemple un emplacement sur un mur interieur dégagé dans une entrée à environ 1,5 m du sol. Il est important que la sonde puisse procédé correctement à la mesure de la température ambiante appropriée. Évitez par conséquent de la placer dans un recoin, entre des étagères, derrière un rideau, au-dessus ou àproximé d'une source de chaleur, dans un courant d'air ou directement à la lumière du soleil. Évitez également de la placer pres des vannes thermostatiques de radiateurs.

Si vous utilisez la sonde pour modifier la temperature ambiente en ^ C et/ou pour modifier/stabiliser la temperature ambiente, vous devez d'abord l'activer dans le menu 1.9.4 de la pompe à chaleur/du module interieur.

Nibe RMU 40 - ATTENTION! - 1

ATTENTION!

Si vous utilisez la sonde d'ambiance dans une piece équipée d'un système de chauffage par le sol, elle n'aura qu'une fonction indicative et ne permettra pas de régler la température ambiente. 4.

Installation

RMU 40 ne peut pas etre instalé directement contre le mur car la borne de connexion dessort de l'arriere de I'équipement.

Installez RMU 40 dans un boîtier ou xez-le sur le support en plastique fourni.

Si vous souhaitez utiliser la sonde d'ambiance de RMU 40Inclinez le panneau avant d'environ 30^ et sécurisez, la position de l'unité d'ambiance est importante. Voir les deux attaches sur un côte. Puis, refermez l'unité la section "Sonde d'ambiance". et sécurisez les deux attaches de l'autre côte.

Nibe RMU 40 - Installation - 1

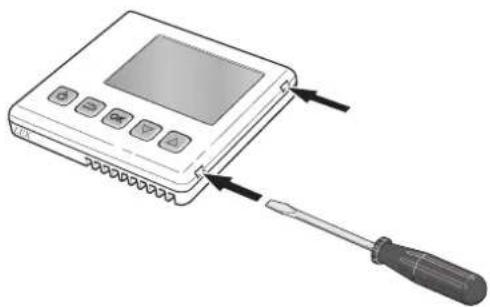

Pour ouvrir RMU 40, insérez un tournevis dans l'un des écarts de 4 mm situés sur le côte. Enforcez le tournevis pour libérer l'attache. Répétez la manipulation pour les trois autres attaches.

Nibe RMU 40 - Installation - 2

Sansupportenplastique:Placezlepanneauarriere enfaceduboitieretvissezau mur.

Avec support en plastique : Vissez le support au mur. Puis, vissez le panneau arrête au support en plastique à l'aide des deux vis fournies.

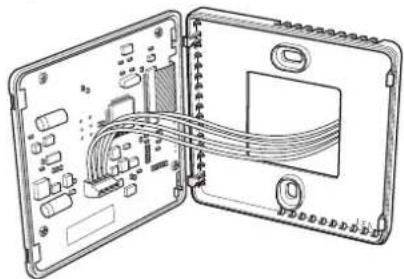

Nibe RMU 40 - Installation - 3

Pour effectuer le raccordement, suivez les indications de la section "Raccordement électrique".

Nibe RMU 40 - Installation - 4

Raccordement électrique

REMARQUE!

Tous les raccordements électriques doivent être eectués par un électricien agreé.

L'installation et le cablage électriques doivent être réalisés conformément aux stipulations en vigueur.

Le générateur doit etre hors tension lors de l'installation de RMU 40.

REMARQUE!

Tous les raccordements électriques doivent être eectués par un électricien agreé.

L'installation et le cablage électriques doivent être réalisés conformément aux reglementations en vigueur.

Le générateur doit etre hors tension lors del'installation de RMU 40.

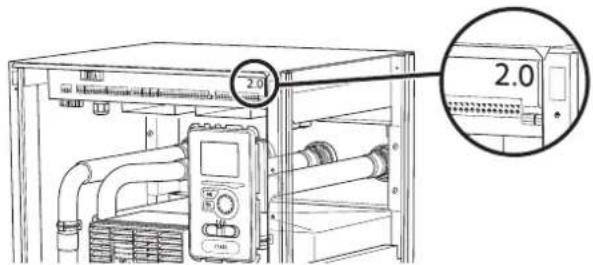

F1345 presente dierentes options de connexions electriques selon la date de fabrication de la pompe à chaleur. An de verier la connexion electrique qui s'applique à votre F1345, veriez que la mention « 2.0 » est visible dans l'angle supérieur droit du bornier, comme illustré dans le schéma ci-dessous.

F1145, F1155

Le bornier de RMU 40 est connecté au bornier X4:9-12 de la platine d'entrée (AA3) de la pompe à chaleur.

Nibe RMU 40 - F1145, F1155 - 1

Nibe RMU 40 - F1145, F1155 - 2

F1245, F1255

Le bornier de RMU 40 est connecté au bornier X4:9-12 de la platine d'entrée (AA3) de la pompe à chaleur.

Nibe RMU 40 - F1245, F1255 - 1

Nibe RMU 40 - F1245, F1255 - 2

Nibe RMU 40 - F1245, F1255 - 3

Raccordement de la communication

Utilisez un cable de type LiYY, EKKX ou autre pour connexions suivantes.

F1345 sans 2.0

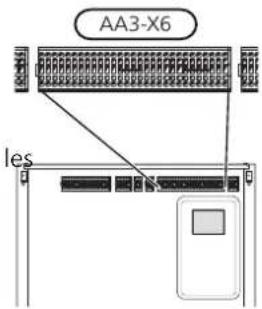

Le bornier de RMU 40 est raccordé au bornier X6:4-7 de la pompe à chaleur.

Nibe RMU 40 - F1345 sans 2.0 - 1

Nibe RMU 40 - F1345 sans 2.0 - 2

F1345 avec 2.0, F1355

SMO 40

Le bornier de RMU 40 est raccordé au bornier AA10Le bornier de RMU 40 est connecté au bornier X4:9-12 X10:7-10 de la pompe à chaleur. de la platine d'entrée (AA3) sur SMO 40.

Nibe RMU 40 - SMO 40 - 1

Nibe RMU 40 - SMO 40 - 2

Nibe RMU 40 - SMO 40 - 3

Nibe RMU 40 - SMO 40 - 4

Le bornier de RMU 40 est connecté au bornier X4:9-mère à être connectée au générateur.

de la platine d'entree (AA3) de la pompe a chaleur. La connexion vers et provenant de SMS 40/MODBUS 40 a lieu dans le bornier AA9:X1.

Nibe RMU 40 - SMO 40 - 5

Nibe RMU 40 - SMO 40 - 6

Deux unités maximum peuvent être connectées au générateur.

Nibe RMU 40 - SMO 40 - 7

Le bornier de RMU 40 est connecté au bornier X4:9- sur la platine d'entrée (AA3) dans le module interieur.

Nibe RMU 40 - SMO 40 - 8

Nibe RMU 40 - SMO 40 - 9

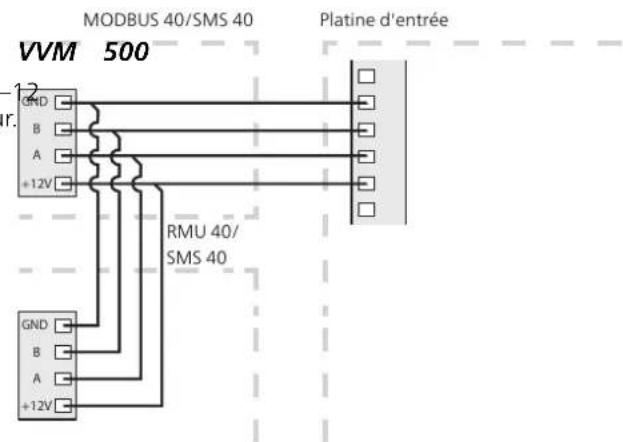

Nibe RMU 40 - SMO 40 - 10

Réglages programme

Commande - Présentation

  1. Maintenez le bouton Retour de RMU 40 enforcé pendant 7 secondes pour acceder au menu "réglages d'entretien".
  2. Accedez au menu et selectionnez le système de chauage auquel RMU 40 doit être raccordé.
  3. Demarrez la pompe à chaleur/le module interieur, accedez au menu « réglages système » (5.2) et activez RMU 40 pour le système de chauage que vous souhaitez commander à l'aide de l'unité d'ambiance.
  4. Si vous souhaitez que la pompe à chaleur/le module interieur utilise la sonde d'ambiance pour controller la température, indiquez-le dans le menu « réglages sondes d'ambiance » (1.9.4). Si une sonde d'ambiance externe (BT50) est déjà en place, elle sera utilisée. Sinon, la sonde d'ambiance de RMU 40 sera utilisée.

REMARQUE!

RMU 40 requiert la version 1199 ou une version ultérieure du logiciel de la pompe à chaleur/du module interieur.

A

Les instructions, les réglages et les informations de fonctionnement s'achent sur l'écran.

B Bouton de veille

RMU 40 Activer le mode veille à l'aide du bouton veille. Appuyer sur le bouton n'acte pas le fonctionnement de la pompe à chaleur/du module interieur.

C Bouton Retour

Le bouton Retour vous permet de :

revenir au menu precedent;
modier un réglage qui n'a pas été conrmsé.

D Bouton OK

Le bouton OK vous permet de :
- confirmer les sélections des sous-menus/options/valeurs dénies.

Boutons haut et bas

Avec les boutons haut et bas vous pouvez :

  • parcourir les menus et les options;
    augmenter ou diminuier les valeurs ;

Système de menus

Selection d'options

Lorsque RMU 40 démarre, vous accédez au menu d'information. Des informations élémentaires sur le statut de la pompe à chaleur/le module interieur s'achent. La température interieure s'ache en fonction du système de chauage sélectionné.

Dans un menu d'options, l'option en cours de seLECTION est indiquée par une petite coche verte.

Pour selectionner une autre option :

  1. Sélectionnez l'option souhaitée à l'aide des boutons haut et bas. L'une des options est alors préseLECTIONnée (en blanc).
  2. Appuyez sur le bouton OK pour conrmer l'option selectionnée. Une petite coche verte au apparait a coté de l'option selectionnée.

Appuyez sur le bouton de votrechioix pour acceder au menu principal.

Le menu d'information s'ache :

lors du demarrage
Iorsque you appuyez sur le bouton Retour du menu principal 1.
- après 15 minutes d'inactivité.

En cas d'alarme, un symbole et numero d'alarme s'af2. chent dans la zone supérieure de l'écran. Pour plus d'informations, consultez votre pompe à chaleur/module interieur.

Réglage d'une valeur

Pour dénir une valeur :

  1. Sélectionnez la valeur souhaitation à l'aide des boutons haut et bas.
    Appuyez sur le bouton OK. L'arrière-plan de la valeur s'ache en vert pour vous indiquer que vous vous trouvez dans le mode de réglage.
  2. Appuyez sur le bouton haut pour augmenter la valeur ou sur le bouton bas pour la réduire.
  3. Appuyez sur le bouton OK pour connerme la valeur que vous venez de dérir. Pour annuler et revenir à la valeur initiale, appuyez sur le bouton Retour.

Fonctionnement

Pour déplacer le curseur, appuyez sur les boutons haut et bas. La position selectionnelle s'ache en surbrillance et/ou a un coin relevé.

Selection d'un menu

Pour progresser dans le système de menus, Sélectionnez un sous-menù à l'aide des boutons haut et bas, et appuyez ensuite sur le bouton OK.

Commande - Menus

Menu principal

Menu 1 - température

Sous-menus

Sur l'écran, à droite des sous-menus, vous trouvez les informations d'etat du menu correspondant

Réglage de la température du système de chauffage. Les informations d'etat indiquent la valeur définie pour le système de chauffage.

Activation de l'augmentation temporaire de la température de l'eau chaude. L'information d'etat affiche « arrêt » ou la durée restante de l'augmentation temporaire de la température.

Réglage de la vitesse du ventilateur. Les informations d'etat indiquent le réglage sélectionné. Ce menu s'affiche uniquement pour les pompes à chaleur sur air extrait et les pompes à chaleur géothermiques équipées du module d'extraction d'air.

Activation du mode de fonctionnement manuel ou automatique. L'information d'etat indique le mode de fonctionnement selectionné.

Choix du système de chauffage contrôle par l'unité d'ambiance. Maintenez le bouton Retour enforcé pendant 7 secondes pour acceder au menu Entretien.

Si plusieurs systèmes de chauffage sont installés dans l'habitation, l'écran affiche un thermomètre pour chaque système.

Réglage de la température (sans sonde d'ambiance activée) :

Plage de réglage: de -10 à +10

L'unité d'affichage indique les valeurs définies pour le chauffage (décalage de la courbe). Pour augmenter ou baisser la température interieure, augmentez ou réduisez la valeur affichée à l'écran.

Utilisez les flèches pour définir une nouvelle valeur. Confirmez le nouveau réglage en appuyant sur le bouton OK.

Le nombre d'étapes nécessaires pour augmenter la température interieure d'un degré dépend du système de chauffage. Le chauffage par le sol ne demande qu'une seule étape alors que les radiateurs en exigent trois.

Réglage de la valeur souhaitation. La nouvelle valeur s'affiche à l'écran à droite du symbole.

Réglage de la température (avec sondes d'ambiance installées et activées) :

Plage de réglage: 5-30 °C

La valeur s'affiche à l'écran en °C si le système de chaufage est régulé par une sonde d'ambiance.

Pour modifier la température ambiente, utilisez les flèches et seLECTIONnez à l'écran la température souhaiée. Confirmez le nouveau réglage en appuyant sur le bouton OK. La nouvelle température s'affiche à droite du symbole.

ATTENTIONI

L'augmentation de la temperature ambiente peut etre ralentie par les thermostats dont sont equipes les radiateurs ou le chauffage par le sol. Il est donc necessaire d'ouvir complètement les vannes thermostatiques, sauf dans les pieces ou une temperature plus basse est souhaitee, par exemple, dans les chambres a coucher.

ASTUCE

Attendez 24 heures pour que la température ambiente ait le temps de se stabiliser avant de modier le réglage.

Plage de réglage : normal et vitesse 1-4

ATTENTION!

Plage de réglage : 3, 6 et 12 heures ou mode « arrêt »

Ce menu s'affiche uniquement pour les pompes à chaleur sur air extrait et les pompes à chaleur géothermique équipées du module d'extraction d'air (FLM).

Lorsque les besoin en eau chaude augmentent temporairement, ce menu peut etre utilise pourCHOISER uneVous pouvez ici augmertor ou reduire temporairement augmentation de la temperature de I'eau chaude en la ventilation a l'intérieur de I'habitation. mode Luxe pendant une durée selectionnable. Lorsqu'une nouvelle vitesse est selectionnee un compte

ATTENTION!

Si le niveau de comport «luxe » est seLECTIONn dans le menu 2.2 de la pompe à chaleur/du module interieur, vous ne pouvez plus augen ter la temperature.

Lorsqu'une nouvelle vitesse est selectionnée, un compte à rebours se déclenché. Une fois le temps écoule, la ventilation réadopte son réglage normal. Si nécessaire, vous pouvez modifier ces diérents temps de return dans le menu 1.9.6 de la pompe à chaleur.

La fonction est immédiatement activée lorsqu'une période de temps est Sélectionnée et conrrmée à l'aide du bouton OK. Le temps situé à droite indique la durée restante pour le réglage sélectionné.

Quand le temps est ecoulé, le menu revient au mode antérieur.

Déjectionnez « arrêt » pour désactiver

mode de fonct.

Plage de réglage : auto, manuel, chal. sup.uniq.

fonctions

Plage de réglage : supplément, chauage, rafraîch.

Le module de fonctionnement de la pompe à chaleur/du module interieur est généralement régle sur « auto ». Il est également possible de régler la pompe à chaleur/ module interieur sur « chal. sup.uniq. » quand seul un appoint est utilisé, ou « manuel » puis Sélectionnez les fonctions autorisées.

Pour modifier le mode de fonctionnement, selectionnez Menu le mode souhaite et appuyez sur le bouton OK. Pour selectionner des fonctions selectionnables autorises ou non, selectionnez la fonction à l'aide des éches et appuyez sur le bouton OK.

5 - ENTRETIEN

Mode de fonctionnement auto

Dans ce mode de fonctionnement, vous ne pouvez pas seLECTIONner les fonctions à autoriser ; la pompe à chaleur/le module interieur s'en charge automatiquement.

Mode de fonctionnement manuel

Dans ce mode de fonctionnement, vous pouvez decide des fonctions autorisées.

Mode de fonctionnement chal. sup.uniq.

ATTENTION!

En selectionnant le mode «chal. sup.uniq.» Le menu ache le produit raccordé, et la version logici
compresseur est deselectionné et les coûts de cièle de RMU 40 .
fonctionnement sont plus importants.

Vous choisissez ici le système de chauffage auquel I'unité d'ambiance sera raccordée. Pour conrmer le réglage, appuyez sur le bouton OK

Sous ce mode de fonctionnement, le compresseur de la pompe à chaleur est désactifé et seule la chaleur supplémentaire est utilisé.

Functions

« supplément » aide le compresseur àCHAuffer la maison et/ou l'eau lorsque ce dernier est incapable de répondre seul à la demande.

« chauffage » signifie que l'habitation est chauffée. Vous pouvez déslectionner la fonction lorsque que souhaitez couper le chauage.

« rafraîch. » signie que l'habitation est rafraîchie lorsqu'il fait chaud dehors. Vous pouvez déslectionner la fonction lorsque que souhaitez couper le système de rafraîchéissement. Cette alternative requiert un accessoire de rafraîchéissement si la pompe à chaleur n'est pas dotée d'une fonction de rafraîchéissement intégrée.

ATTENTION!

Le système de chauage doit aussi être activé dans le menu 5.2 de la pompe à chaleur/du module interieur. Activez tous les systèmes de chauage que vous souhaitez contrôle à partir de l'unité RMU 40.

Gestion des alarmes

En cas d'alarme, un symbole et numero d'alarme s'aff-chent dans la zone supérieure de I'ecran. Pour plus d'informations, consultez notre pompe à chaleur/module interieur.

Dans les autres menus, le symbole de l'alarme s'ach dans la zone inférieure droite de l'écran.

Dépannage

Erreur de communication

  • Vériez que les réglages du menu 5 du RMU 40 et ceux du menu 5.2 de la pompe à chaleur/du module interieur concordent.
    Vériez la connexion du cable entre RMU 40 et la pompe à chaleur/le module interieur.

Extinction d'écran

  • Verifiez la connexion du cable entre RMU 40 et la pompe à chaleur/le module interieur.
  • Verifiez que l'unité n'est pas en mode veille.

Données techniques

\section*{Caracteristiques techniques}

H x P85x85x35mmSupport en plastique L x
85x85x14mmDimensions L x H x P
Tension nominale12 VCC 40 mA
(délivrée par la pompe à
chaleur/le module intéfé-
rieur)
067 064Réf.
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Nibe

Modèle : RMU 40

Catégorie : Contrôleur de température
