Finden Sie kostenlos die Bedienungsanleitung des Geräts RMU 40 Nibe als PDF.
| Produkttyp | Raumtemperaturregler (Raumeinheit) |
| Marke | Nibe |
| Modell | RMU 40 |
| Abmessungen (Einheit) | 85 x 85 x 35 mm (B x H x T) |
| Abmessungen (Kunststoffträger) | 85 x 85 x 14 mm |
| Stromversorgung | 12 V DC, 40 mA (von der Wärmepumpe/Inneneinheit bereitgestellt) |
| Kompatibilität | F1145, F1155, F1245, F1255, F1345, F1355, F370, F470, F730, F750, VVM 225, VVM 310, VVM 320, VVM 325, VVM500, SMO 40 |
| Integrierter Raumsensor | Ja, ersetzt den Sensor BT50 |
| Hauptfunktionen | Steuerung und Überwachung der Wärmepumpe, Regelung der Raumtemperatur, vorübergehende Erhöhung des Warmwassers, Lüftungsregelung (falls zutreffend), Auswahl des Betriebsmodus (Auto, Manuell, nur Zusatzheizung) |
| Anzeige | Bildschirm mit Menüs und Statusinformationen |
| Installation | Auf Kunststoffträger oder in einem Gehäuse, elektrischer Anschluss durch einen zugelassenen Elektriker |
| Kommunikation | Kabel LiYY, EKKX oder ähnlich |
| Maximale Anzahl angeschlossener Einheiten | 2 |
| Erforderliche Softwareversion | 1199 oder höher |
| Referenz | 067 064 |
| Sicherheit | Alle Anschlüsse müssen spannungsfrei von einem zugelassenen Elektriker durchgeführt werden |
| Wartung und Reinigung | Mit einem weichen Tuch reinigen, aggressive Reinigungsmittel vermeiden |
| Geschätztes Gewicht | Ca. 100 g |
Häufig gestellte Fragen - RMU 40 Nibe
Benutzerfragen zu RMU 40 Nibe
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Temperaturregler kostenlos im PDF-Format! Finden Sie Ihr Handbuch RMU 40 - Nibe und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RMU 40 von der Marke Nibe.
BEDIENUNGSANLEITUNG RMU 40 Nibe
Installaurhandbuch Raumeinheit DE
F370, F470, F730, F750
Plinten i RMU 40 ansluts till pint X4:9-12 pa ingangstet (AA3) i varmepumpen.


F370, F470, F730, F750
Wichtige Informationen
HINWEIS!
Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen.
Installationsmöglichkeiten
RMU 40 kann auf entsprechiche Weise installiert werden. Einige Varianten werden im Folgenden aufgeführct.
ACHTUNG!
Dieses Symbol kennzeichnet wichtige Informationen, die bei der Pege der Anlage zu beachten sind.
TIPI!
Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern.
Allgemeines
Mit RMU 40 konnen Sie ihre NIBE-Wärmpumpe/Inneneinheit von einem anderen Raum im Gebäude aus steuern und überwachen.
Kompatible Produkte
F1145 F730
F1155 F750
F1245 VVM 225
F1255 VVM 310
F1345 VVM 320
F1355 VVM 325
F370 VVM500
F470 SMO 40
Inhalt
RMU 401 x
1x Abstandsstuck aus
Kunststo
Schauben2 x
Raumtemperaturfuhler
RMU 40 enthalt einen Raumfuhler, der dieserbe Funktion wie der Raumfuhler besitzt, der im Lieferumfang der Wärmepumpe/Inneneinheit (BT50) inbegrien ist.
So kann gewählt werden, welchen Raumfuhler die Wärmpumpe/Inneneinheit zur Anzeige und eventuellen Regelung der Raumtemperatur verwenden soll.

ACHTUNG!
Wenn im Selben Klimatisierungssystem sowohl ein Raumfuher (RTS 40) als auch eine Fernbedienung installiert sind, wird nur die durch RTS 40 erfasste Temperatur für die Anzeige, Regelung und Protokollierung verwendet.
Der Raumfuhler erfüllt bis zu drei Funktionen:
- Anzeige der aktuellen Raumtemperatur auf dem 2-Display von Wärmpumpe/Inneneinheit.
- Ermöglicht die Änderung der Raumtemperatur in °C.
- Ermöglicht das Aufwerten bzw. Stabilisieren der Raumtemperatur.
Montieren Sie den Fuhler an einem neutralen Ort, and dem die eingestellte Temperatur gewünscht wird. Als geeigneter Ort kommt z.B. eine frei Innewand im Flur ca. 1,5 m über dem Fußboden in Frage. Der Fuhlerarf nicht an der Messung einer korrekten Raumtemperatur gehindert werden, z.B. durch die Anbringung in einer Nische, zwischen Regalen, hinter einer Gardine, über bzw. in der Nähe einer Wärmequelle, in einem Luftzugbereich von der AuBentür oder in direkter Sonneneinstzahlung. Auch geschlossene Heizkörperthermostat konnen Probleme hervorrufen.
Soll der Fuhler zum Ändern der Raumtemperatur in ^ C und bzw. oder zum Aufwerten/Stabilisieren der Raumtemperatur genutzt werden, muss der Fuhler 3. im Menu 1.9.4 der Wärmpumpe/Inneneinheit aktiviert werden.

ACHTUNG!
Wenn der Raumfuhler in einem Raum mit Fußbodenheizung platziert ist, sollte er lediglich eine Anzeigefunktion besitzen, jedoch keine Regelungsfunktion fur die Raumtemperatur.
Montage
RMU 40 kann nicht direkt an einer Wand montiert werden, da an der Rückseite eine Anschlussklemme hervorragt.
Montieren Sie RMU 40 entweder in einer leeren Geräte-dose oder am beiliegenden Abstandsstück aus Kunststo.
Wenn Sie den Raumfuhler der RMU 40 nutzen wollen, ist die Platzierung der Raumeinheit entscheidend. Siehe Abschnitt "Rumtemperaturfuhler".

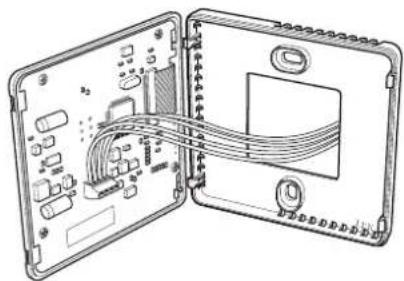

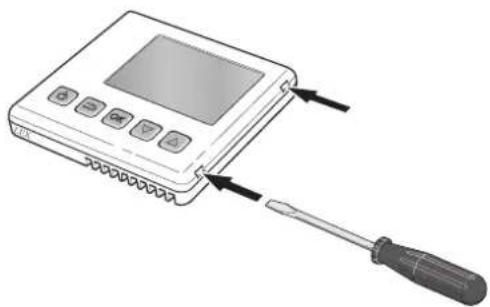

Önen Sie RMU 40, indem Sie einen Schraubendreher in einen der 4 mm breiten Spalte am Rand führen. Drücken Sie den Schraubendreher gerade hinein, um die Klammer zu öffnen. Wiederholen Sie den Vorgang für die drei restlichen Klammern.

Ohne Abstandsstück aus Kunststo: Setzen Sie die Rückabdeckung vor die Gerätedose und verschrauben Sie sie an der Wand.
Mit Abstandsstück aus Kunststoff: Schrauben Sie das Abstandsstück aus Kunststo in die Wand. Befestigen Sie anschließend die Rückabdeckung mithilfe der beiden beiliegenden Schrauben am Abstandsstück aus Kunststo.

Führer Sie den Anschluss gemäß Abschnitt "Elektrischer Anschluss" aus.
4.

Winkeln Sie die Frontabdeckung um ca. 30^ an und befestigen Sie die beiden Klammern auf einer Seite. Schlieben Sie nun die Einheit und drücken Sie die beiden Klammern auf der anderen Seite fest.
Elektrischer Anschluss

HINWEIS!
Alle elektrischen Anschlüsse müssen von einem befugten Elektriker ausgeführrt werden.
Bei der elektrischen Installation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigten.
Das Klimatisierungssystem darf bei der Installation von RMU 40 nicht mit Spannung versorgt werden.

HINWEIS!
Alle elektrischen Anschlusses müssen von einem geprüften Elektriker ausgeführrt werden.
Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigten.
Das Klimatisierungssystem darf bei der Installation von RMU 40 nicht mit Spannung versorgt werden.

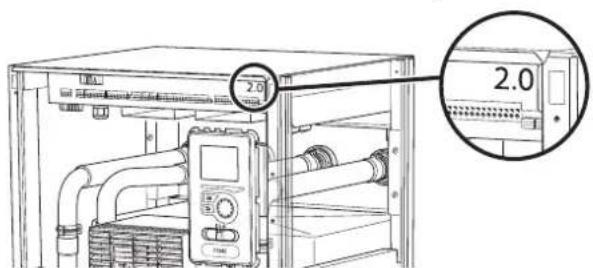

F1345 verfügbar je nach Herstellungsort der Wärmepumpe über verschiedene elektrische Anschüsse. Um den jeweiligen elektrischen Anschluss für ihre F1345 zu ermitteln, kontrollieren Sie, ob sich die Bezeichnung „2.0" rechts über den Anschlussklemen befindet, siehe Abbildung.

Anschluss der Kommunikationsleitung
Verwenden Sie für die folgenden Anschlüsse Kabeltyp LiYY, EKKX oder gleichwertig.

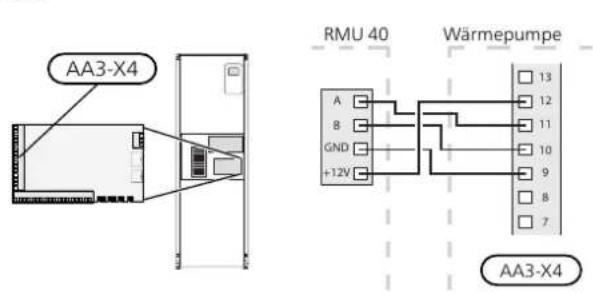

F1145, F1155

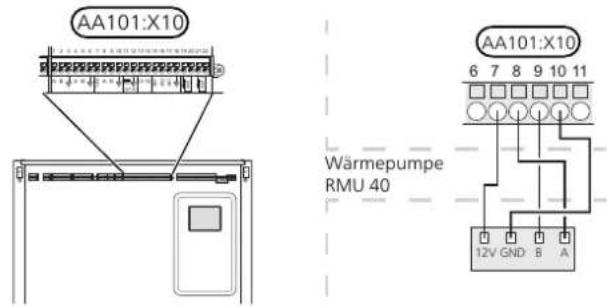

F1345 mit 2.0, F1355
Die Klemme in RMU 40 wird mit Klemme X4:9-12 anDie Klemme in RMU 40 wird mit Klemme AA101-X10:7- der Eingangskarte (AA3) in der Wärmpumpe verbun-10 in der Wärmpumpe verbunden. den.


F1245, F1255

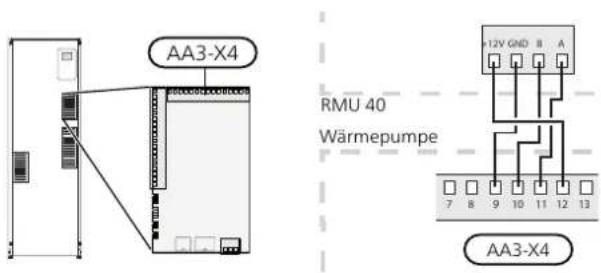

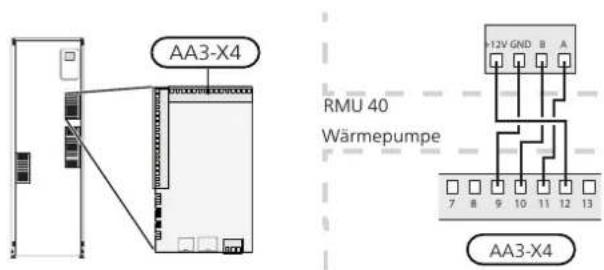

F370, F470, F730, F750
Die Klemme in RMU 40 wird mit Klemme X4:9-12 an die Klemme in RMU 40 wird mit Klemme X4:9-12 an der Eingangskarte (AA3) in der Wärmpumpe verbun der Eingangskarte (AA3) in der Wärmpumpe verbunden.

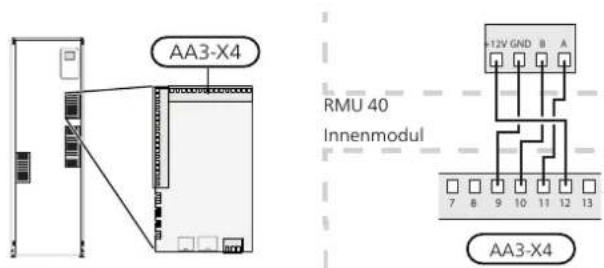

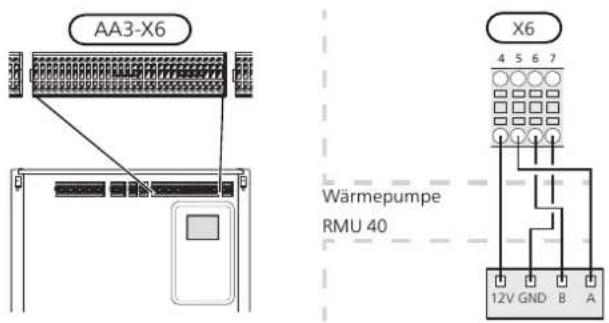

F1345 ohne 2.0
Die Klemme in RMU 40 wird mit Klemme X6:4-7 in Wärmpumpe verbunden.

der Anschlussklemme in RMU 40 wird mit der Anschlussklemme X4:9-12 an der Eingangsplatine (AA3) der Inneneinheit verbunden.

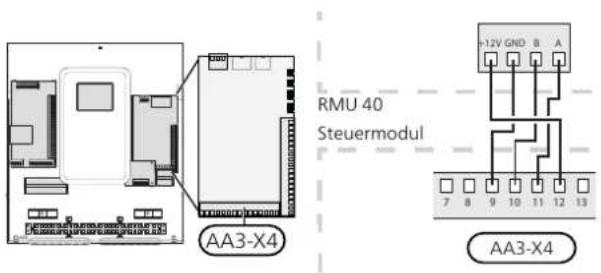

SMO 40
Die Anschlussklemme in RMU 40 wird mit Anschlussklemme X4:9-12 an der Eingangsplatine (AA3) von SMO 40 verbunden.

RMU 40 zusammen mit MODBUS 40 und
Programmeinstellungen
Halten Sie die Zurück-Tastean RMU 40 für die Dauer von 7 s gedrückt, um folgenden Menu aufzurufen: "Serviceeinstellungen".
- Rufen Sie das Menu auf und wahren Sie das Klimatisierungssystem aus, mit dem RMU 40 verbunden werden soll.
- Starten Sie die Wärmepumpe/Inneneinheit. Rufen Sie das Menu „Systemeinst." (5.2) auf und aktivieren Sie RMU 40 für das Klimatisierungssystem, das mit der Fernbedienung gesteuert werden sollen.
- Wenn die Wärmepumpe/Inneneinheit einen Raumfuhler zur Temperaturregelung nutzen soll, ist dies in Menu „Raumfuhlereinstellungen" (1.9.4) einzustellen. Ist ein externer Raumfuhler (BT50) instaltiert, wird dieser verwendet. Andernfalls wird der Raumfuhler in RMU 40 genutzt.

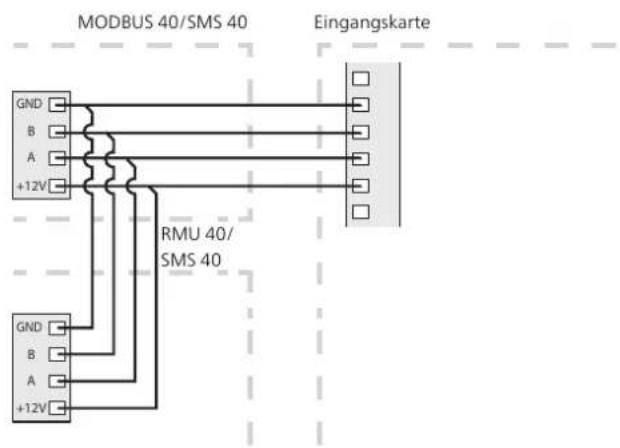

WennRMU40 gemeinsam mit SMS 40 oder MODBUS 40 angeschlossen werden soll, muss eine dieser Einheiten als erst einheit mit der Anschlussklemme des Klimatisierungssystems verbunden werden.
Der Anschluss für und von SMS 40/MODBUS 40 erfolgt an Anschlussklemme AA9:X1.
Es konnen maximal zwei Einheiten mit dem Klimatisierungssystem verbunden werden.
HINWEIS!
Die Software in der Wärmepumpe/Inneneinheit muss ab Version 1199 vorliegen, damit RMU 40 Unterstützung wird.


Steuerung - Einführung
Fernsteuerung
Menüstruktur
Beim Starten von RMU 40 gelangen Sie in das Informationsmenü. Hier werden grundlegende Informationenzum Status von Wärmpumper/Inneneinheit angezeigt. Die Innentemperatur wird im Verhältnis zum gewählten Klimatisierungssystem angezeigt.
A Display
Auf dem Display erscheinen Anweisungen, Einstellungen und Betriebsinformationen.
B Standby-Taste
- Drucken Sie eine beliebige Taste, um das Hauptmenü aufzurufen.
Mit der Standby-Taste lassst sich RMU 40 in den aufzuführen.
Standby-Modus versetzen. Der Tastendruck wirkt Das Informationsmenu erscheint: sich nicht auf den Betrieb von Wärmpumpe/In beim Start. neneinheit aus. durch Drücken der Zurück-Taste
Zurück-Taste
Die Zurück-Taste wird in folgenden Fällen verwerBei einem Alarm erscheinen oben auf dem Display ein det: Symbol und die Alarmnummer. Weitere Informationen nden Sie in der Wärmepumpe/Inneneinheit.
- kehrt zum vorherigen Menu darüber.
macht eine noch nicht bestätigte Einstellung Rückgangig.
Steuerung
Um den Cursor zu bewegen, drücken Sie die Auf- oder Ab-Taste. Die markierte Position ist hell und bzw. oder als aufgerufene Registerkarte gekennzeichnet.
OK-Taste
Die OK-Taste wird in folgenden Fälle
bestätigt die Auswahl von Untermenü/Option/eingestelltem Wert.
Menu auswahlen
Um durch das Menüsystem zu navigieren, wahren Sie ein Untermenü aus. BenutzenSiedazudie Auf- oder AbTaste. Drucken auf anschließend die OK-Taste.
Auf- und Ab-Taste
Per Auf- und Ab-Taste konnen Sie:
- navigiert in Menüs und wechselt zwischen den Optionen.
Werte erhöhen oder verringn.
In einem Menu mit mehreren Optionen wird die gewählte Option mit einem grünen Häkchen markiert.
So wahlen Sie eine andere Option aus:
- Markieren Sie mit Auf- oder Ab-Taste die gewünschte Optionen. Eine Option ist vorgewählt (weiß).
- Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert.
Wert einstellen
So stellen Sie einen Wert ein:
- Markieren Sie mit Auf- oder Ab-Taste den einzustellenden Wert.
- Drücken Sie die OK-Taste. Der Werthintergrund färbt sich grün. Dies bedeutet, dass Sie den Einstellungsmodus aufgerufen haben.
- Drucken Sie die Auf-Taste, um den Wert zu erhöhen. Drucken Sie die Ab-Taste, um den Wert zu verringn.
- Drücken Sie die OK-Taste, um den eingestellen Wert zu bestätigten. Drücken Sie die Zurück-Taste, um die Änderungen zu verwerfen und den Ausgangswert aufzurufen.
Untermenus
Rechts besoin den Untermenus werden auf dem Display Statusinformationen fur das jeweilige Menu angezeigt.
Temperatureinstellung für das Klimatisierungssystem. Per Statusinformation wird der eingestellte Wert für das Klimatisierungssystem angezeigt.
Aktivierung einer vorübergehenden Erhöhung der Brauchwassertemperatur. Die Statusinformation-zeigt "aus" oder die verbleibende Zeit bis zur vorübergehenden Temperaturerhöhung an.
Einstellung der Ventilatorgeschwindigkeit. Die Statusinformation gibt Auskunft über die gewährte Einstellung. Dieses Menu wird nur bei Abluft- und Solewasserwärmepumpen mit einem Abluftmodul als Zube-hor angezeigt.
Aktivierung des manuellen oder automatischen Betriebs. Die Statusinformation zeigt den gewählten Betriebsmodus an.
Einstellung des Klimatisierungssystems, das per Raumeinheit gesteuert werden soll. Halten Sie die Zurück-Taste für die Dauer von 7 s gedrückt, um das Servicemenü aufzurufen.
TIP!
Bevor Sie eine erneute Einstellung vornehmen, sollen den mindestens 24 Stunden verstreichen, damit sich die Temperatren stabilisieren konnen.
Menu 2 - vorüb. Luxus
Wenn sich im Haus mehrere Klimatisierungssysteme befinden, werden diese mit jeweils einem Thermometer auf dem Display angezeigt.
Temperatureinstellung (ohne aktivierten Raumfuhrler):
Einstellbereich: -10 bis +10
Das Display zeigt den eingestellten Wert für die Heizung an (Parallelverschiebung der Heizkurve). Um die Innenaumtemperatur anzuheben oder abzuseken, erhöhen bzw. verringn Sie den Wert auf dem Display.
Stellen Sie mit den Pfeiltasten einen neuen Wert ein. Bestätigen Sie die neue Einstellung durch Drücken der OK-Taste.
Die Schrittanzahl, um die der Wert geändert werden muss, um eine Änderung der Innenaumtemperatur um ein Grad zu erreichen, richtet sich nach der Heizungsanlage des Gebäudes. Für eine Fußbodenheziehung kann ein Schritt genugen, wohingegen für Heizkörper drei Schritte erforderlich sind.
Stellen Sie den gewünschten Wert ein. Der neue Wert erscheint rechts darüber dem Symbol auf dem Display.
Temperatureinstellung (mit installiertem und aktiviertem Raumfuhrler):
Einstellbereich: 5 - 30^
Der Wert auf dem Display wird al Temperatur in ^ C angezeigt, wenn das Heizsystemper Raumtemperaturfuhler gesteuert wird.
Um die Raumtemperatur zu ändern, stellen Sie mit den Pfeiltasten die gewünschte Temperatur auf dem Display ein. Bestätigen Sie die neue Einstellung durch Drücken der OK-Taste. Die neue Temperatur erscheidt rechts neben dem Symbol auf dem Display.
ACHTUNG!
Eine Erhöhung der Raumtemperatur kann durch die Thermostat für Heizkörper oder Fußbodenheziehung gebremst werden. Offnen Sie dazu her die Thermostatventile vollständig - außer in den Räumen, in denen eine niedrigere Temperatur herrschen soll, z.B. Schlafzimmer.
Einstellbereich: 3, 6 und 12h , sowiestellung „aus“
Bei vorübergehend gesteigertem Brauchwasserbedarf konnen Sie in thisem Menu eine Erhöhung der Brauchwassertemperatur während eines festgelegten Zeitaums auf Komfortebene veranlassen.
ACHTUNG!
Ist der Komfortmodus „Luxus" in Menu 2.2 der Wärmerpumpe/Inneneinheit ausgewählt, kann keine weitere Steigerung erfolgen.
Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestätigung erfolgt per OK-Taste. Rechts wird die verbleibende Zeit und die gewählte Einstellung angezeigt.
Nach Ablauf der Zeit kehrt das Menu zur Einstellung "aus" zurück.
Wahlen Sie "aus" aus, um auszuschalten.
Menu 3 - ventilation
Um den Betriebsmodus zuändern, markieren Sie die gewünschte Option und drücken die OK-Taste. Um festzulegen, welche verfügbaren Optionen zulässig sein sollen oder nicht, markieren Sie eine Funktion mithilfe der Pfeiltasten und drücken die OK-Taste.
Betriebsmodus auto
In diesen Betriebsmodus können Sie nicht auswahlen, welche Funktionen zulässig sein sollen. Diese Auswahr wird automatisch von der Wärmepumpe/Inneneinheit vorgenommen.
Betriebsmodus manuell
In diesen Betriebsmodus können Sie selbst festlegen, welche Funktionen zulässig sein sollen.
Einstellbereich: normal und Geschw. 1-4
Betriebsmodus Nur Zusatzheiz.
ACHTUNG!
Dieses Menu wird nur bei Abluft- und Solewasserwärmepumpen mit einem Abluftmodul (FLM) als Zubehor angezeigt.
ACHTUNG!
Bei Auswahr von Modus "Nur Zusatzheiz." wird der Verdichter deaktiviert und die Betriebskosten steigen.
Hier konnen Sie die Ventilation in der Wohnung vorhumppe nicht aktiv, nur die Zusatzheizung wird vergehend erhöhen oder verringn. Wendet.
Nach Auswahl einer neuen Geschwindigkeit beginnt Uhr mit dem Countdown. Wenn die Zeit abgelauf kehrt die Ventilationsgeschwindigkeit zur normalen Einstellung zusück.
Die einzelnen Rückstellzeiten lessen sich bei Bedarf inwenn der Verdichter den Bedarf nicht allein decken kann.
Menu 1.9.6 der Wärmepumpe anpassen.
Menu 4 - betriebsmodus
Funktionen
"ZH" Unterstützung den Verdichter beim Beheizen der Wohnungundbzw. oder bei der Brauchwasserbereitung, wenn der Verdichter den Bedarf nicht allein decken kann.
"Heizung" sorgt für warme Temperaturen in der Wohnung. Sie können die Funktion deaktivieren, wenn keine Heizungstattenden soll.
"Kuhlung" sorgt für ein kühles Raumklima bei warmen Witterungsbedingungen. Sie können die Funktion deaktivieren, wenn keine Kuhlungstattenden soll. Für diese Option muss ein Kuhlzubehör vorhanden sein oder die Wärmepumpe muss über eine integrierte Kuhlfungtion verfügen.
betriebsmodus
Einstellbereich: auto, manuell, Nur Zusatzheiz.
Funktionen
Einstellbereich: ZH, Heizung, Kuhlung
Der Betriebsmodus von Wärmpumpe/Inneneinheit ist normalerweise auf "auto" gestellt. Sie können die Wärmpumpe/Inneneinheit ebenfalls auf "Nur Zusatzheiz." stellen, wenn nur eine Zusatzheizung verwendet wird. Bei Auswahl von "manuell" konnen Sie die zugelassenen Funktionen selbst auswählen.
Menu 5 - SERVICE
Display leuchtet nicht
- Überprüfen Sie die Kabelverbindung zwischen RMU 40 und Wärmpumpe/Inneneinheit.
- Stellen Sie sich, dass sich die Einheit nicht im Standby-Modus bendet.
Technische Daten
Technische Daten
Hier legen Sie fest, mit welchem Klimatisierungssystem die Raumeinheit verbunden werden soll. Bestätigten Sie Kunststo BxHxt die Einstellung per OK-Taste.
Im Menu wird außer dem angezeigt, welches Produkt Nennspannung angeschlossen ist und welche Softwareversion in RMU 40 vorliegt.
ACHTUNG!
Das Klimatisierungssystem muss außer dem in Menu 5.2 der Wärmepumpe/Inneneinheitaktierviert werden. Aktivieren Sie alle Klimatisierungssysteme, die per RMU 40 gesteuert werden sollen.
85x85x35mmAbstandsstück au
85x85x14mmAbmessungen Bx 12 V GS 40 mA
(Versorgung per Wärme-pumpe/Inneneinheit) 067 064Art.nr.
Alarmverwaltung
Bei einem Alarm erscheinen oben auf dem Display ein Symbol und die Alarmnummer. Weitere Informationen nden Sie in der Wärmpumpe/Inneneinheit.
In allen anderen Menüs wird das Alarmsymbol rechts unten angezeigt.
Fehlersuche
Kommunikationsfehler
- Kontrollieren Sie, ob die Einstellung in RMU 40 -Menu 5 und in Menu 5.2 der Wärmpumpe/Inneneinheit übereinstimmt.
- Überprüfen Sie die Kabelverbindung zwischen RMU 40 und Wärmepumpe/Inneneinheit.
Suomeksi
Tärkeää
HUOM!
F370, F470, F730, F750
RMU 40 connectee a MODBUS 40 et a SMS 40
F370, F470, F730, F750
Technische specicaties
Nominale spanning
