BRUKSANVISNING RMU 40 Nibe

Handleiding voor installateur Ruimte-eenheid IHB 1722-10 031435Svenska Viktig information OBS! Denna symbol betyder fara för människa eller maskin. TÄNK PÅ! Vid denna symbol finns viktig information om vad du ska tänka på när du sköter din anlägg- ning. TIPS! Vid denna symbol finns tips om hur du kan un- derlätta handhavandet av produkten. Allmänt Med RMU 40 kan du styra och övervaka din NIBE värme- pump/inomhusmodul från ett annat rum i huset. Kompatibla produkter

F470 Innehåll RMU 401 st Platsdistans1 st Skruvar2 st Installationsmöjligheter RMU 40 kan installeras på flera olika sätt, varav några visas nedan.

RMU40RMU40RMU40RMU40RMU40RMU40RMU40BT50BT50 3RMU 40 | SERumsgivare RMU 40 innehåller en rumsgivare med samma funktion som den som följermedvärmepumpen/inomhusmodu- len (BT50). Detta ger möjlighet att välja vilken rumsgivare värme- pumpen/inomhusmodulen ska använda för visning och eventuell reglering av rumstemperaturen. TÄNK PÅ! Om både rumsgivare (RTS 40) och rumsenhet är installerade i samma klimatsystem används bara temperaturen från RTS 40 för visning, styrning och loggning. Rumsgivaren har upp till tre funktioner:

Ger möjlighet att ändra rumstemperaturen i °C.

Ger möjlighet att förädla/stabilisera rumstempe- raturen. Montera givaren på en neutral plats där inställd tem- peratur önskas. Lämplig plats är exempelvis en fri in- nervägg i hall ca. 1,5 m över golv. Det är viktigt att givaren inte hindras från att mäta korrekt rumstempe- ratur, exempelvis genom placering i nisch, mellan hyllor, bakom gardin, ovanför eller nära värmekälla, i drag från ytterdörr eller i direkt solinstrålning. Även stängda radiatortermostater kan orsaka problem. Om givaren ska användas till att ändra rumstempera- turen i °C och/eller för att förädla/stabilisera rumstemperaturen måste givaren aktiveras i värme- pumpens/inomhusmodulens meny 1.9.4. TÄNK PÅ! Om rumsgivaren används i rum med golvvär- me bör den endast ha visande funktion, inte styrning av rumstemperatur. Montering RMU 40 kan inte monteras direkt mot en vägg eftersom en anslutningsplint sticker ut på baksidan. Montera antingen RMU 40 i en ledig apparatdosa eller på den medföljande plastdistansen. Om du vill använda rumsgivaren i RMU 40 är placeringen av rumsenheten viktig. Se avsnitt "Rumsgivare".

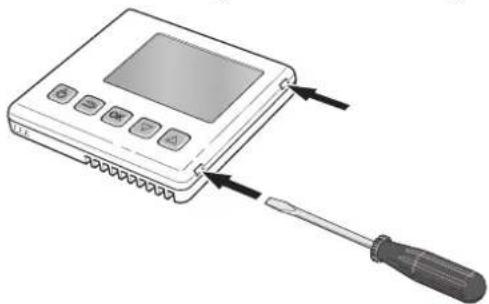

LEK Öppna RMU 40 genom att sätta in en skruvmejsel i en av de 4 mm breda springorna i kanten. Tryck rakt inåt med skruvmejseln för att öppna klämman. Upprepa för de övriga tre klämmorna.

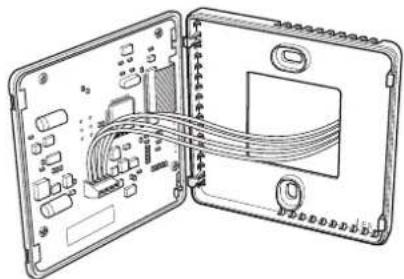

LEK Utan plastdistans: Placera bakpanelen framför appa- ratdosan och skruva fast den i väggen. Med plastdistans: Skruva fast plastdistansen i väg- gen. Skruva sedan fast bakpanelen i plastdistansen med de medföljande två skruvarna.

Gör inkopplingen enligt avsnitt "Elinkoppling".

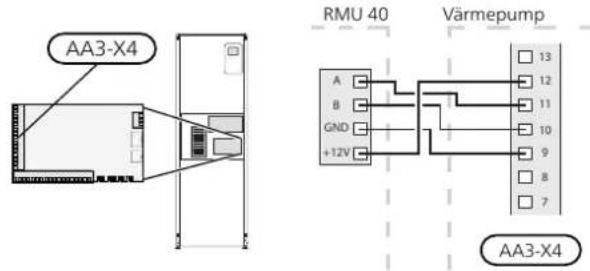

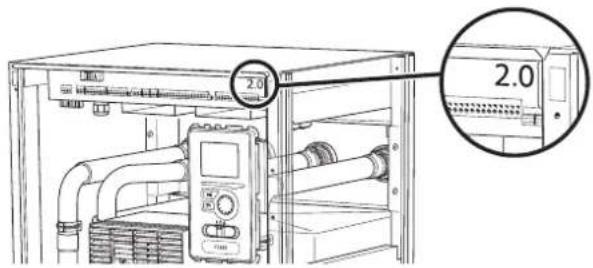

LEK Vinkla frontpanelen ca 30° och fixera de två kläm- morna på ena sidan. Stäng sedan enheten och tryck fast de två klämmorna på andra sidan. RMU 40 | SE4Elinkoppling OBS! All elektrisk inkoppling ska ske av behörig elektriker. Elektrisk installation och ledningsdragning ska utföras enligt gällande bestämmelser. Klimatanläggningen ska vara spänningslös vid installation av RMU 40 . OBS! All elektrisk inkoppling skall ske av behörig elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. Klimatanläggningen ska vara spänningslös vid installation av RMU 40 . F1345 har olika elinkopplingar beroende på när värme- pumpen tillverkades. För att se vilken elinkoppling som gäller för din F1345, kontrollera om beteckningen "2.0" syns ovanför plintarnas högra sida enligt bild. LEK Anslutning av kommunikation Använd kabeltyp LiYY, EKKX eller likvärdig för nedanstå- ende inkopplingar. F1145, F1155 Plinten i RMU 40 ansluts till plint X4:9–12 på ingångskor- tet (AA3) i värmepumpen. F1145RMU 40 ABGND+12V89107111213 AA3-X4RMU40Värmepump AA3-X4 F1245, F1255 Plinten i RMU 40 ansluts till plint X4:9–12 på ingångskor- tet (AA3) i värmepumpen. +12V ABGND

Plinten i RMU 40 ansluts till plint X4:9–12 på ingångskor- tet (AA3) i inomhusmodulen. +12V ABGND

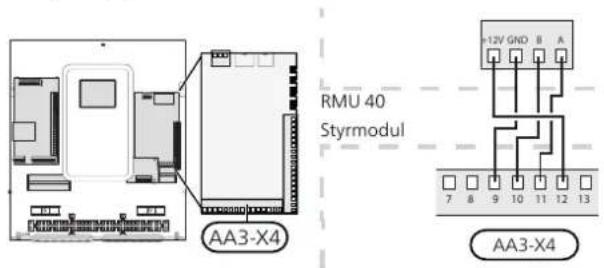

F1245 RMU 40 RMU40Inomhusmodul AA3-X4 SMO 40 Plinten i RMU 40 ansluts till plint X4:9–12 på ingångskor- tet (AA3) på SMO 40. +12V ABGND

F1245 RMU 40 RMU40Styrmodul LEK AA3-X4 RMU 40 tillsammans med MODBUS 40 och SMS 40 Ifall RMU 40 ska anslutas tillsammans med SMS 40 eller MODBUS 40, måste någon av dessa vara första enheten inkopplad till klimatanläggningens anslutningsplint. Inkoppling till och från SMS 40/MODBUS 40 sker i plint AA9:X1. Det går inte att koppla in fler än två enheter till klimatan- läggningen. Ingångskort Klimatanläggning RMU 40 MODBUS 40/ SMS 40 Tillbehör_singular = translation hint, 1 = value SMS 40 SMS 40

+12V GND RMU 40/SMS 40 MODBUS 40/SMS 40 Ingångskort Tillbehör_singular = translation hint, 1&2 = value RMU 40 | SE6Programinställningar

Håll inne bakåt-knappen på RMU 40 i 7 sekunderför att komma åt menyn "serviceinställningar". Gå in i menyn och välj vilket klimatsystem somRMU 40 ska vara kopplad till. Starta värmepumpen/inomhusmodulen, gå in i meny"systeminställningar" (5.2) och aktivera RMU 40 fördet klimatsystem som du vill kunna styra med rum-senheten. Om du vill att värmepumpen/inomhusmodulen skaanvända rumsgivare för reglering av temperaturenställer du in det i meny "rumsgivarinställningar"(1.9.4). Finns en extern rumsgivare (BT50) installeradkommer denna att användas. I annat fall användsrumsgivaren i RMU 40 . OBS! Mjukvaran i värmepumpen/inomhusmodulenmåste vara version 1199 eller högre för att fun-gera med RMU 40 . Styrning - Introduktion Rumsenhet

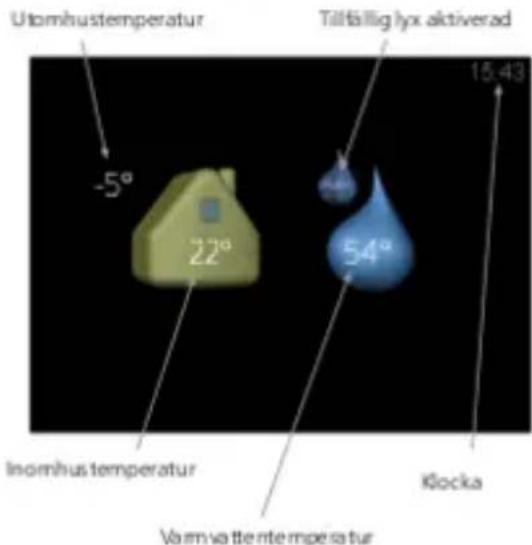

B C D E Display På displayen visas instruktioner, inställningar ochdriftinformation.

Standby-knapp Med standby-knappen kan RMU 40 sättas istandby-läge. Värmepumpens/inomhusmodulensdrift påverkas inte av tryck på knappen.

Bakåt-knapp Bakåtknappen används för att: backa till föregående meny. ångra en inställning som ej bekräftats.

OK-knapp OK-knappen används för att: bekräfta val av undermeny/alternativ/inställtvärde.

Upp- och nedknappar Med upp- och nedknapparna kan du: förflytta dig i menyer och mellan alternativ. öka eller minska värden. 7RMU 40 | SEStyrning - Menyer Huvudmeny klimatsystem 1temperaturtillfällig lyxventilationdriftlägeserviceinställningarProduktnamn Undermenyer Till höger om undermenyerna på displayen finns status- information för respektive meny. temperatur Inställning av temperatur för klimatsystem. Statusinformationen visar inställt värde för klimatsyste- met. tillfällig lyx Aktivering av tillfällig höjning av varmvatten- temperaturen. Statusinformationen visar "från" eller hur lång tid det är kvar av den tillfälliga temperaturhöjning- en. ventilation Inställning av fläkthastighet. Statusinforma- tionen visar vald inställning. Denna meny visas endast för frånluftsvärmepumpar samt bergvärmepumpar med tillbehöret frånluftsmodul. driftläge Aktivering av manuellt eller automatiskt driftläge. Statusinformationen visar valt driftläge. serviceinställningar Inställning av vilket klimatsystem som ska styras av rumsenheten. Håll bakåt-knappen in- tryckt i 7 sekunder för att komma åt Servicemenyn. Meny 1 - temperatur temperatur 1 Om huset har flera klimatsystem visas det på displayen med en termometer för varje system. Inställning av temperaturen (utan aktiverad rumsgivare): Inställningsområde: -10 till +10 Displayen visar inställt värde för värme (kurvförskjutning). För att höja eller sänka inomhustemperaturen ökar eller minskar du värdet på displayen. Använd pilknapparna för att ställa in ett nytt värde. Be- kräfta den nya inställningen genom att trycka på OK- knappen. Det antal steg som värdet måste ändras för att åstadkom- ma en grads förändring av inomhustemperaturen beror på husets värmeanläggning. För golvvärme gäller kanske ett steg medan det för radiatorer kan krävas tre steg. Ställ in önskat värde. Det nya värdet visas på höger sida om symbolen i displayen. Inställning av temperaturen (med rumsgivare installerad och aktiverad): Inställningsområde: 5 – 30 °C Värdet på displayen visas som en temperatur i °C om värmesystemet styrs av rumsgivare. För att ändra rumstemperaturen använder du pilknap- parna för att ställa in önskad temperatur på displayen. Bekräfta den nya inställningen genom att trycka på OK- knappen. Den nya temperaturen visas på höger sida om symbolen i displayen. TÄNK PÅ! En höjning av rumstemperaturen kan bromsas av termostaterna till radiatorerna eller golvvär- men. Öppna därför termostventilerna helt, utom i de rum där en svalare temperatur önskas, t.ex. i sovrum. TIPS! Vänta ett dygn innan du gör en ny inställning, så att rumstemperaturen hinner stabilisera sig. 9RMU 40 | SEMeny 2 - tillfällig lyx från tillfällig lyx 2 3 h 6 h 12 h Inställningsområde: 3, 6 och 12 timmar, samt läge "från" Vid tillfälligt ökat varmvattenbehov kan du i denna meny välja en höjning av varmvattentemperaturen till lyxläget under valbar tid. TÄNK PÅ! Om komfortläge "lyx" är valt i värmepumpens/in- omhusmodulens meny 2.2 kan ingen ytterligare höjning göras. Funktionen aktiveras direkt när en tidsperiod väljs och bekräftas med OK-knappen. Tiden till höger visar återstå- ende tid med den valda inställningen. När tiden gått ut återgår menyn till läge "från". Välj "från" för att stänga av tillfällig lyx . Meny 3 - ventilation normal ventilation 3 hastighet 1 hastighet 2 hastighet 3 hastighet 4 Inställningsområde: normal samt hastighet 1–4 TÄNK PÅ! Denna meny visas endast för frånluftsvärmepum- par samt bergvärmepumpar med tillbehöret frånluftsmodul (FLM). Här kan du tillfälligt öka eller minska ventilationen i bo- staden. När du valt en ny hastighet börjar en klocka räkna ner. När tiden är ute återgår ventilationshastigheten till nor- malinställningen. De olika återgångstiderna går vid behov att ändra i vär- mepumpens meny 1.9.6. Meny 4 - driftläge driftläge 4 auto manuellt endast tillsats tillsats värme kyla driftläge Inställningsområde: auto, manuellt, endast tillsats funktioner Inställningsområde: tillsats, värme, kyla Värmepumpens/inomhusmodulens driftläge är normalt inställt i "auto". Du har även möjlighet att ställa värme- pumpen/inomhusmodulen i "endast tillsats", då enbart tillsats används, eller "manuellt" och själv välja vilka funktioner som ska tillåtas. RMU 40 | SE10Ändra driftläge genom att markera önskat läge och trycka på OK-knappen. För att välja vilka valbara funktio- ner som ska tillåtas eller inte markerar du funktionen med hjälp av pilknapparna och trycker på OK-knappen. Driftläge auto I detta driftläge kan du inte välja vilka funktioner som ska tillåtas då det sköts automatiskt av värmepumpen/in- omhusmodulen. Driftläge manuellt I detta driftläge kan du själv välja vilka funktioner som ska tillåtas. Driftläge endast tillsats TÄNK PÅ! Om du väljer läget "endast tillsats" blir kompres- sorn bortvald och du får en högre driftskostnad. I detta driftläge är inte kompressorn i värmepumpen aktiv och enbart tillsatsen används. Funktioner "tillsats" är det som hjälper kompressorn att värma bo- staden och/eller varmvattnet när den inte klarar hela behovet ensam. "värme" gör att du får varmt i bostaden. Du kan välja bort funktionen när du inte vill ha värmen igång. "kyla" gör att du får svalt i bostaden vid varm väderlek. Du kan välja bort funktionen när du inte vill ha kylan igång. Det här alternativet kräver att tillbehör för kyla finns eller om värmepumpen har inbyggd funktion för kyla. Meny 5 - SERVICE SERVICE 5systemRMU40 versionxxx Här väljer du vilket klimatsystem rumsenheten ska vara kopplad mot. Bekräfta inställningen med OK-knappen. Menyn visar också vilken produkt som är inkopplad, samt mjukvaruversion i RMU 40 . TÄNK PÅ! Klimatsystemet måste även aktiveras i värme- pumpens/inomhusmodulens meny 5.2.Aktivera alla klimatsystem som du vill kunna styra från RMU 40 . Hantera larm Larm 51 Vid larm visas en symbol i displayens överkant tillsam- mans med larmets nummer. Gå till värmepumpen/inom- husmodulen för att få mer information. I de övriga menyerna visas larmsymbolen nere i högra hörnet. Felsökning Kommunikationsfel

Kontrollera att inställningen i RMU 40 meny 5 och värmepumpens/inomhusmodulens meny 5.2 överens- stämmer.

Kontrollera kabelanslutningen mellan RMU 40 och värmepump/inomhusmodul. Display släckt

Kontrollera kabelanslutningen mellan RMU 40 och värmepump/inomhusmodul.
