MODE D'EMPLOI Total PA Ultra ION

1. Assurez-vous que tous les articles énumérés dans le Contenu de la boîte de ce guide sont

inclus dans la boîte. Dans la boîte, sous la feuille de polystyrène se trouvent les pieds en caoutchouc et le bouton du support de l'enceinte, le câble d'alimentation et le microphone.

2. Veuillez lire le livret des consignes de sécurité avant d'utiliser le produit.

3. Veuillez examiner le Schéma de connexion.

4. Veuillez vous assurer que tous les appareils d'entrée tels que microphones, lecteurs de disques

compacts ou lecteurs multimédia numériques raccordés sont éteints et que leur volume est à « zéro ».

5. Veuillez raccorder tous les appareils comme indiqué sur le schéma.

6. Mettez tous les appareils sous tension dans l'ordre suivant :

• sources d'entrée audio (p. ex., microphones, instruments, lecteurs de disques compacts)

7. Pour mettre hors tension, toujours inversez l'opération :

• sources d’entrée audio

Contenu de la boîte Total PA Ultra Microphone avec câble Câble de connexion XLR (6 m) Support télescopique Télécommande Câble d'alimentation (IEC) Guide d'utilisation rapide Consignes de sécurité et information concernant la garantie

Assistance Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l'enregistrement du produit, veuillez visitez le site ionaudio.com. Pour de l'assistance supplémentaire, veuillez visiter ionaudio.com/support. Mise en garde : Ne pas exposer le Total PA Ultra aux intempéries ou reposer dans l'eau.18 Démarrage rapide Schéma de connexion

Installation du support pour enceinte

1. Déployez entièrement les pieds du support sur une surface plate

et stable. Dans la boîte, sous la feuille de polystyrène se trouvent les pieds en caoutchouc et le bouton du support de l'enceinte.

2. Allongez la perche télescopique du support à la hauteur

appropriée et serrez la vis latérale.

3. Introduisez la goupille dans le trou inférieur de la perche afin

qu'elle demeure à la hauteur désirée.

4. Serrez la vis inférieure de la Total PA Ultra dans le sens

antihoraire afin qu'elle ne bloque pas l'ouverture.

5. Alignez le trou de fixation de la Total PA Ultra à la perche du

support et placez l'enceinte sur la perche.

6. Serrez la vis de fixation de la Total PA Ultra dans le sens horaire.

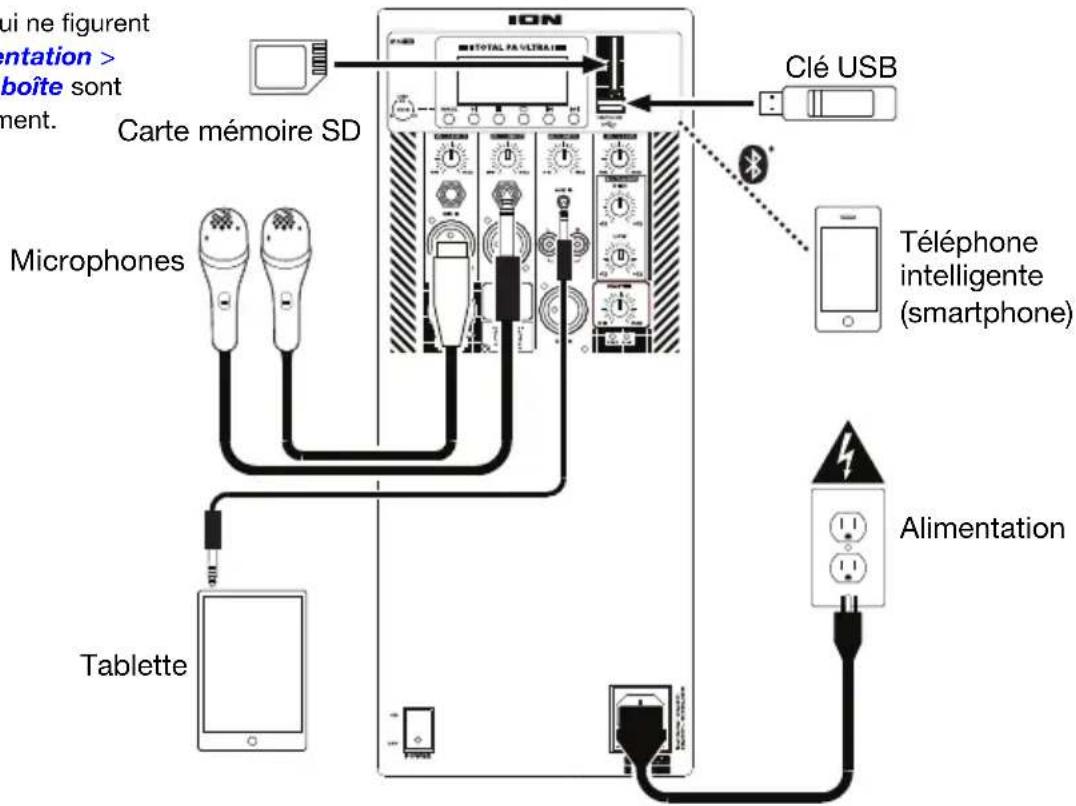

Les éléments qui ne figurent pas dans Présentation > Contenu de la boîte sont vendus séparément. Tablette Microphones Carte mémoire SD Clé USB Téléphone intelligente (smartphone) Alimentation19 Caractéristiques Panneau arrière

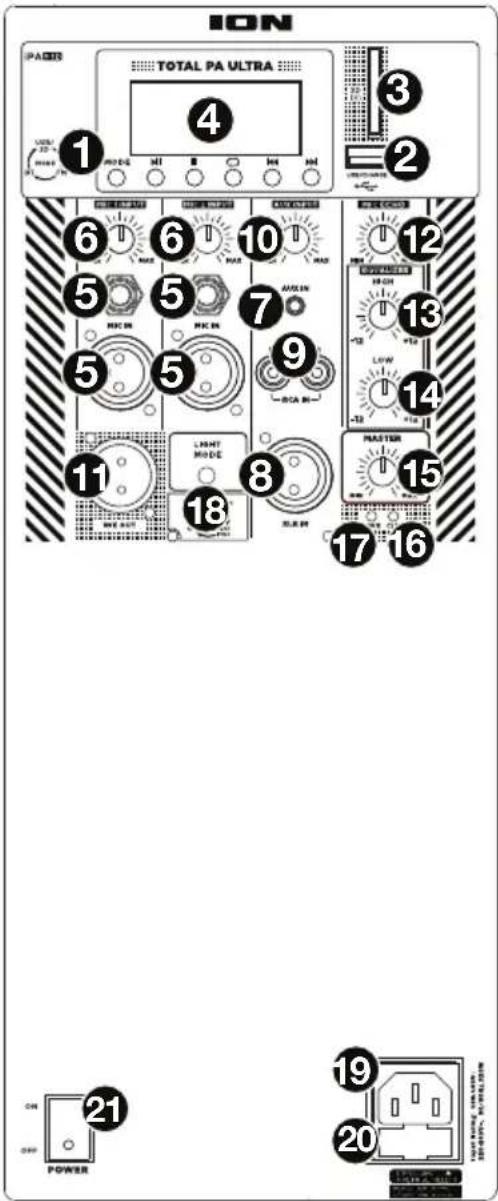

1. Panneau des médias : Commandes pour les sources USB, SD,

radio FM (le cas échéant) et Bluetooth. Le symbole du panneau des médias s'allume lorsque cette source est en cours de lecture. Remarque : La clé USB ou la carte SD doit contenir des fichiers lisibles par l'appareil afin que ces derniers s’affichent dans le panneau multimédia. Les fichiers APE, FLAC, MP3, WAV 16 bits et WMA peuvent être lus.

2. Port USB : Ce port permet de brancher une clé USB pour écouter

de la musique. Vous pouvez également utiliser ce port pour recharger un appareil USB.

3. Emplacement pour carte mémoire SD : Inserez une carte SD

dans cet emplacement.

4. Écran : Affiche les modes de fonctionnement de l’enceinte pour

USB, SD, radio FM (le cas échéant) et Bluetooth. Remarque : Un film de protection en plastique recouvre l'écran. Retirez-le pour un affichage optimal.

5. Entrées microphone (6,35 mm et XLR) : Ces entrées permettent

de brancher un microphone électrodynamique. Le volume des entrées XLR et 6,35 mm est commandé par le bouton volume des entrées microphone.

6. Volume des entrées microphone : Ces commandes permettent

d'ajuster le volume des entrées du microphone.

7. Entrée auxiliaire (3,5 mm) : Cette entrée stéréo 3,5 mm permet

de brancher un lecteur de disques compacts, un lecteur multimédia ou autres sources audio. Le niveau de cette entrée est commandé par le bouton volume d'entrée auxiliaire.

8. Entrée ligne (XLR) : Cette entrée à niveau ligne et XLR permet de

brancher une niveau ligne console de mixage ou un instrument de musique. Le niveau de cette entrée est commandé par le bouton volume d'entrée auxiliaire. Utilisez cette entrée à niveau ligne afin de relier deux enceintes Total PA Ultra.

9. Entrées RCA : Ces entrées permettent de brancher un lecteur de

disques compacts, un lecteur multimédia, une console de mixage ou autres sources audio. Le niveau de ces entrées est commandé par le bouton volume d'entrée auxiliaire.

10. Volume d'entrée auxiliaire : Cette commande permet d'ajuster

le volume d'entrée auxiliare, entrée ligne et entrées RCA.

11. Sortie mix (XLR) : Cette sortie XLR permet de brancher une autre enceinte amplifiée. Le volume est

commandé par les réglages volume des entrées microphone, volume d'entrée auxiliaire et volume principal.

12. Mic Echo : Ce bouton de réglage permet d'ajouter ou de supprimer un effet d'écho au entrées microphone.

13. Égalisation des hautes fréquences : Augmente ou diminue les hautes fréquences pour les sources des

entrées microphone, ligne et panneau des médias entre -12 dB à +12 dB.

14. Égalisation des basses fréquences : Augmente ou diminue les basses fréquences pour les sources des

entrées microphone, ligne et panneau des médias entre -12 dB à +12 dB.

15. Volume principal : Cette commande permet d'ajuster le volume principal du haut-parleur Total PA Ultra.

16. Témoin d'écrêtage : En présence d'écrêtage du signal des entrées ou du panneau des médias, le voyant DEL

clignote. Pour remédier à l'écrêtage, diminuez le réglage des boutons volume des entrées microphone, volume d'entrée auxiliaire et volume principal.

17. Témoin d'alimentation DEL : Indique si l'enceinte Total PA Ultra est sous ou hors tension.

18. Touche de mode d'éclairage : Cette touche permet de commuter entre les quatre modes d’éclairage du

• Auto 1 : Cette option permet d’alterner toutes les couleurs. En ce mode, l’anneau lumineux et le haut- parleur d’extrêmes graves sont de la même couleur. Vous pouvez maintenir la touche du mode d’éclairage enfoncée afin que les lumières restent allumées dans la couleur actuelle. Pour alterner de nouveau les couleurs, maintenez la touche du mode d’éclairage enfoncée. Auto 1 est le mode par défaut lors de la mise sous tension de la Total PA Ultra.

• Auto 2 : Cette option permet d’alterner toutes les couleurs. En ce mode, l’anneau lumineux et le haut- parleur d’extrêmes graves sont de couleurs différentes. Vous pouvez maintenir la touche du mode d’éclairage enfoncée afin que les lumières demeurent allumées dans les couleurs actuelles.

• Beat Sync : L’anneau lumineux clignote et change de couleur selon le rythme de la musique joué par l'enceinte. Le haut-parleur d’extrêmes graves alterne toutes les couleurs.

• Off : Les lumières sont éteintes.

19. Câble d'alimentation (IEC) : Branchez le câble d'alimentation inclus ici afin d'alimenter l'appareil.

20. Fusible : L'orientation du porte-fusible détermine le réglage de tension de la Total PA Ultra.

Le réglage de la tension est affiché au-dessus du triangle blanc () : 110 – 120 ou 220 – 240

V. Si vous utilisez la Total PA Ultra dans une région qui utilise une tension différente, vous

devez changer la tension en retirant le porte-fusible, en l’inversant et le réinsérant. Si le fusible de l'appareil est endommagé, soulevez cette languette afin de remplacer le fusible. Remplacez-le par un fusible de calibre approprié (imprimé sous l'entrée d'alimentation de l'appareil). L'utilisation d’un fusible de calibre inapproprié pourrait endommager l'appareil et/ou le fusible.

21. Interrupteur d'alimentation : Cet interrupteur met la Total PA Ultra sous et hors tension.

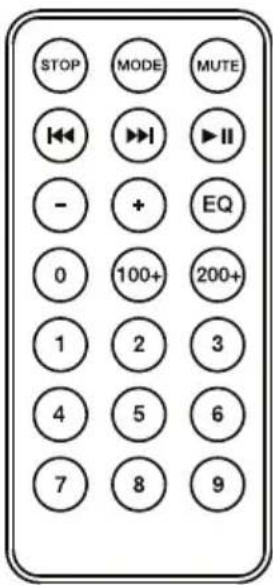

Panneau des médias Fonctions du panneau des médias : MODE Mode : Permet de changer le mode de fonctionnement : USB, SD, radio FM (le cas échéant) et Bluetooth. Remarque : La clé USB ou la carte SD doit contenir des fichiers lisibles par l'appareil afin que ces derniers s’affichent dans le panneau multimédia. Les fichiers APE, FLAC, MP3, WAV 16 bits et WMA peuvent être lus. Lecture/Pause : Cette touche permet de lancer ou d'interrompe la lecture de la source Bluetooth, USB ou de la carte SD. Maintenez la touche de lecture/pause pendant 2 secondes afin d'amorcer la fonction d'enregistrement automatique des stations préréglées (le cas échéant). Ceci permet de balayer la bande FM, en commencer par la station radio la plus basse (87,5), afin d'enregistrer les stations ayant un signal plus fort. Répéter : Cette touche permet de répéter toutes les pistes (ALL), toutes les pistes dans le dossier (FOLd), la piste en cours (OnE), ou toutes les pistes de manière aléatoire (rAn) de la source USB ou de la carte SD en cours de lecture. Précédente : Cette touche permet de faire jouer la piste USB, SD ou Bluetooth précédente. Durant l'écoute de la radio FM (le cas échéant), appuyer une fois sur cette touche permet de passer à la station FM précédente et la maintenir enfoncée permet de passer au canal préréglé précédent. Suivante : Cette touche permet de faire jouer la piste USB, SD ou Bluetooth suivante. Durant l'écoute de la radio FM (le cas échéant), appuyer une fois sur cette touche permet de passer à la station FM suivante et la maintenir enfoncée permet de passer au canal préréglé suivant. Remarque : Dans certaines applications, les touches piste précédente ( ) et piste suivante ( ) permettent de passer à la liste de lecture ou le genre de musique suivant ou précédent.21 Télécommande du panneau des médias Remarque : Pointez la télécommande vers le haut-parleur d'extrêmes graves de l'enceinte. L'éclairage de la pièce et la charge de la pile peuvent affecter la plage de fonctionnement de la télécommande. Remarque : Avant d'utiliser la télécommande pour la première fois, retirez la languette du compartiment à pile. Pour changer la pile de la télécommande, suivez le schéma situé à l'arrière de la télécommande. Utilisez une pile de rechange au lithium CR2032 de 3 V CC.

• Stop : Cette touche permet d'arrêter la lecture de la source du panneau des médias.

• Mode : Cette touche permet de sélectionner la source du panneau des médias : USB, SD, Bluetooth ou radio FM (le cas échéant). Remarque : La clé USB ou la carte SD doit contenir des fichiers lisibles par l'appareil afin que ces derniers s’affichent dans le panneau multimédia. Les fichiers APE, FLAC, MP3, WAV 16 bits et WMA peuvent être lus.

• Mute : Cette touche permet de mettre en sourdine le signal audio des sources du panneau des médias.

• Piste précédente ( ) : Cette touche permet de passer à la piste précédente de la source USB ou de la carte SD. Sur des sources Bluetooth, cette touche permet de passer à d'autres listes de lecture ou de genre musical, selon l'application. Durant l'écoute de la radio FM (le cas échéant), appuyer une fois sur cette touche permet de passer à la station FM précédente et la maintenir enfoncée permet de passer au canal préréglé précédent.

• Piste suivante ( ) : Cette touche permet de passer à la piste suivante de la source USB ou de la carte SD. Sur des sources Bluetooth, cette touche permet de passer à d'autres listes de lecture ou de genre musical, selon l'application. Durant l'écoute de la radio FM (le cas échéant), appuyer une fois sur cette touche permet de passer à la station FM suivante et la maintenir enfoncée permet de passer au canal préréglé suivant.

• Lecture/Pause ( ) : Cette touche permet de lancer ou d'interrompe la lecture de la source Bluetooth, USB ou de la carte SD du panneau des médias. Maintenez la touche de lecture/pause/d'appel-réponse pendant 2 secondes afin d'amorcer la fonction d'enregistrement automatique des stations préréglées (le cas échéant). Ceci permet de balayer la bande FM, en commencer par la station radio la plus basse (87,5), afin d'enregistrer les stations ayant un signal plus fort. Remarque : Les fichiers sont lus de la source USB et de la carte SD en ordre alphabétique, en partant du répertoire racine, puis du dossier et ensuite par le nom de la piste.

• Vol – : Cette touche permet de diminuer le volume de la source du panneau des médias.

• Vol + : Cette touche permet d’augmenter le volume de la source du panneau des médias. Remarque : Les commandes volume de la télécommande affectent uniquement le volume de la source du panneau des médias et fonctionnent conjointement avec le bouton volume matériel du panneau des médias du panneau arrière de l'appareil.

• EQ : Cette touche permet de sélectionner un des préréglages d'égalisation numérique suivants à utiliser avec une source du panneau des médias : Basses (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Classique (CLA), Country (COU), Aucune égalisation appliquée (OFF, réglages d’usine). Remarque : L'égalisation numérique fonctionne uniquement pour les sources Bluetooth, les clés USB et les cartes SD.

• 100+ : Cette touche permet d'effectuer un saut de 100 pistes.

• 200+ : Cette touche permet d'effectuer un saut de 200 pistes.

• Touches numériques : Ces touches permettent de sélectionner le canal pour les stations de radio FM (le cas échéant) et de sélectionner les pistes des clés USB et des cartes SD.22 Fonctionnement Jumelage d'un appareil Bluetooth

1. Mettez votre appareil Bluetooth sous tension.

2. Mettez l'enceinte Total PA Ultra sous tension.

3. Utilisez le bouton Mode pour sélectionner le mode Bluetooth qui s’affichera comme « bt ». La Total PA

Ultra passera automatiquement en mode jumelage afin de rechercher les appareils Bluetooth. Vous saurez que le mode jumelage est activé lorsque l’icône Bluetooth clignotera. En outre, les messages vocaux automatiques de l’enceinte vous avertiront de son état : Bluetooth Pairing (jumelage Bluetooth en cours), Bluetooth Connected (connexion Bluetooth établie) ou Bluetooth Disconnected (déconnexion Bluetooth). *

4. Accédez à l'écran de configuration de votre appareil Bluetooth, recherchez « Total PA Ultra » et lancez

le jumelage. L'icône Bluetooth demeurera allumée. Remarque : Veuillez mettre à jour le système d'exploitation de votre appareil si vous éprouvez des problèmes durant le jumelage ou lors de la lecture de musique.

5. Pour supprimer la connexion, désactivez la fonction Bluetooth sur votre appareil ou sélectionnez

Oublier cet appareil.

• Si vous souhaitez désactiver (ou activer) les messages vocaux, maintenez la touche Lecture/Pause du Panneau des médias enfoncée tandis que Bluetooth est sélectionnée comme source audio. Jumelage Bluetooth à l'aide de la technologie CCP La communication en champ proche (CCP) permet l'échange de données entre appareils, tel que le jumelage, en effleurant les appareils l'un contre l'autre. Vérifiez le guide d'utilisation de votre périphérique afin de déterminer si cette fonctionnalité est prise en charge. Jumelage de l'enceinte Total PA Ultra à l'aide de la technologie CCP :

1. Afin d'utiliser la fonctionnalité CCP, le périphérique doit être activé et son écran déverrouillé.

2. Entrez dans le menu Réglages de votre périphérique et vérifiez que la fonction CCP est activée (à faire

uniquement lors du premier jumelage).

3. Mettez l'enceinte Total PA Ultra sous tension.

4. Touchez brièvement le logo CCP situé sur le panneau arrière de l'enceinte Total PA Ultra avec votre

5. Suivez les instructions de jumelage qui s'affichent sur votre périphérique. Si votre appareil vous

demande d’entrer un mot de passe, entrez « 0000 ».

6. Pour supprimer la connexion, effleurez le périphérique contre le logo CCP.

Relier deux enceintes Pour relier deux enceintes Total PA Ultra :

1. Branchez un câble XLR à la sortie mix du panneau arrière d'une des Total PA Ultra.

2. Branchez l’autre extrémité du câble XLR à l’entrée XLR de l’autre enceinte Total PA Ultra.

3. Mettez les deux enceintes sous tension. Utilisez le bouton du volume de l’entrée auxiliaire sur la

deuxième enceinte afin de régler le niveau d’entrée du signal.23 Dépannage Lorsqu'il y a de la distorsion : Essayez de diminuer le volume sur l'appareil d'entrée audio ou l'instrument de musique. Essayez également de diminuer le volume de la Total PA Ultra. Lorsqu'il y a trop de basses fréquences : Essayez de régler le niveau de tonalité et d'égalisation de la Total PA Ultra ou de la source d'entrée audio afin de diminuer le niveau des basses fréquences. Cela vous permettra d'augmenter le volume de la musique avant que l'écrêtage se produise. Lorsqu'il y a un sifflement aigu lors de l'utilisation d'un microphone : Ceci est probablement causé par la rétroaction (effet Larsen). Dirigez le microphone loin de l'enceinte. Si vous ne pouvez entendre le microphone à cause du volume trop élevé de la musique : Baissez le volume de la musique provenant de la source. Lorsque j'appuie sur la touche piste précédente ( ) ou piste suivante ( ), le module ne passe pas à la station FM suivante : Appuyer sur les touches permet de sauter au préréglage suivant ou précédent. Maintenir la touche enfoncée permet de rechercher la station de radio suivante ou précédente. (Le cas échéant.) Si le canal de la station de radio clignote : l'appareil est en mode en sourdine. Désactivez la mise en sourdine afin d'arrêter le clignotement et reprendre la lecture. Le numéro de piste USB (exemple : 001) clignote lentement : la lecture de la musique de la source USB a été mise en sourdine. Désactivez la mise en sourdine afin d'arrêter le clignotement et reprendre la lecture. Si l'écran à cristaux liquides affiche « NONE » : l'appareil est en mode d'USB/SD, mais aucune clé USB ou carte SD n'est insérée dans l'appareil. Si une clé USB ou une carte SD est correctement insérée, assurez-vous qu'elle contient des fichiers lisibles (APE, FLAC, MP3, WAV 16 bits et WMA). Si le logo Bluetooth clignote rapidement : l'appareil est en mode de jumelage. Si le logo Bluetooth clignote lentement : un appareil est jumelé, mais la musique a été mise en sourdine. Désactivez la mise en sourdine afin d'arrêter le clignotement et reprendre la lecture. Si vous ne pouvez connecter votre appareil audio à la Total PA Ultra par connexion Bluetooth :

• Veillez à ce que votre appareil audio (p. ex., smartphone ou tablette) et la Total PA Ultra soient le plus près possible l’un de l’autre lors du jumelage. Veillez également à ce qu’aucun obstacle ne se trouve entre l’appareil audio et la Total PA Ultra, comme des murs, des meubles, etc.

• Réinitialisez la connexion Bluetooth sur la Total PA Ultra afin de supprimer toute connexion à la Total PA Ultra et recommencer le processus de recherche d’appareil. Si cela ne fonctionne pas immédiatement, mettez la Total PA Ultra hors tension et de nouveau sous tension. Veuillez consulter la section Jumelage d'un appareil Bluetooth afin d’en savoir plus.

• Réinitialisez la connexion Bluetooth sur l’appareil audio en désactivant et réactivant la connexion Bluetooth. Vous pouvez effectuer ceci à partir du menu Bluetooth dans les Réglages de votre smartphone ou autre appareil audio. Si cela ne fonctionne pas et que vous avez déjà connecté votre appareil à la Total PA Ultra auparavant, veuillez rechercher la Total PA Ultra dans la liste des appareils disponibles ou précédemment connectés dans le menu Bluetooth de votre appareil audio, puis appuyer sur l'icône engrenage ou « i » située à côté de « Oublier cet appareil ». Mettez la Total PA Ultra hors tension et de nouveau sous tension et réessayez de la jumeler une fois qu’elle apparaît dans la liste des appareils disponibles. Remarque : Si la Total PA Ultra a été récemment jumelée à un autre appareil audio qui est toujours dans son champ de portée, il se peut que vous deviez répéter ce processus avec cet appareil audio afin de supprimer la connexion.24 Guida rapida (Italiano) Introduzione
