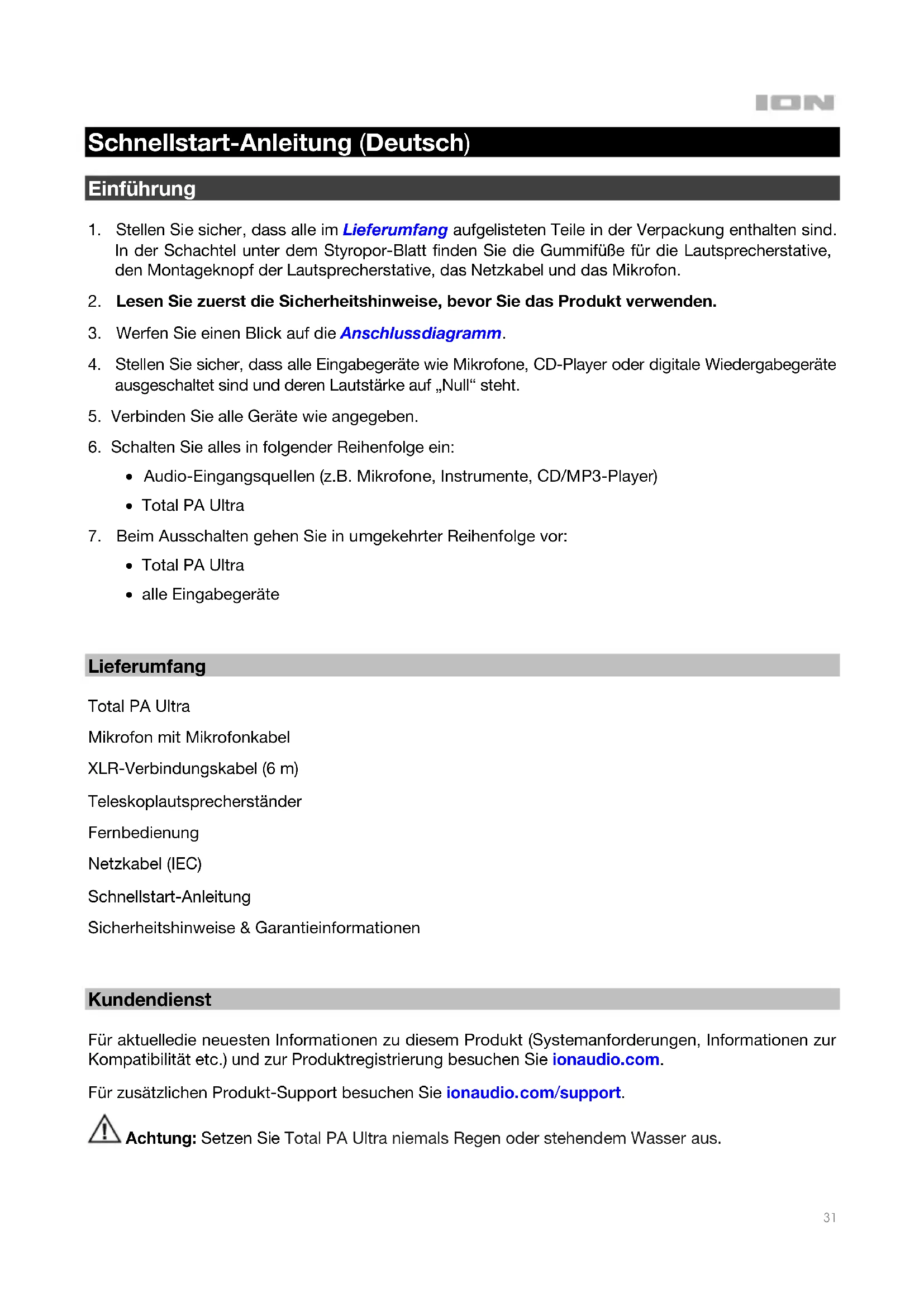

BEDIENUNGSANLEITUNG Total PA Ultra ION

1. Stellen Sie sicher, dass alle im Lieferumfang aufgelisteten Teile in der Verpackung enthalten sind.

In der Schachtel unter dem Styropor-Blatt finden Sie die Gummifüße für die Lautsprecherstative, den Montageknopf der Lautsprecherstative, das Netzkabel und das Mikrofon.

2. Lesen Sie zuerst die Sicherheitshinweise, bevor Sie das Produkt verwenden.

3. Werfen Sie einen Blick auf die Anschlussdiagramm.

4. Stellen Sie sicher, dass alle Eingabegeräte wie Mikrofone, CD-Player oder digitale Wiedergabegeräte

ausgeschaltet sind und deren Lautstärke auf „Null“ steht.

5. Verbinden Sie alle Geräte wie angegeben.

6. Schalten Sie alles in folgender Reihenfolge ein:

7. Beim Ausschalten gehen Sie in umgekehrter Reihenfolge vor:

Lieferumfang Total PA Ultra Mikrofon mit Mikrofonkabel XLR-Verbindungskabel (6 m) Teleskoplautsprecherständer Fernbedienung Netzkabel (IEC) Schnellstart-Anleitung Sicherheitshinweise & Garantieinformationen

Kundendienst Für aktuelledie neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie ionaudio.com. Für zusätzlichen Produkt-Support besuchen Sie ionaudio.com/support. Achtung: Setzen Sie Total PA Ultra niemals Regen oder stehendem Wasser aus.32 Schnelles Einrichten Anschlussdiagramm

Montage der Lautsprecherständer

1. Fahren Sie die Stativbeine des Lautsprecherständers auf einer

ebenen, stabilen Oberfläche aus. In der Schachtel unter dem Styropor-Blatt finden Sie die Gummifüße und den Montageknopf für die Lautsprecherstative.

2. Ziehen Sie die Montagestange bis zur benötigten Höhe heraus

und sichern Sie die Stange mit dem seitlichen Einstellknopf.

3. Stecken Sie den Stift in das untere Loch, so dass die

Montagestange auf Ihrer eingestellten Höhe bleibt.

4. Drehen Sie den unteren Drehknopf am Total PA Ultra gegen den

Uhrzeigersinn, so dass die Schraube die Öffnung nicht blockiert.

5. Richten Sie das Loch zur Aufnahme des Boxenständers des

Total PA Ultra auf den Lautsprecherständer aus und setzen Sie es auf die Stange.

6. Ziehen Sie den Befestigungsknopf des Total PA Ultra im

Uhrzeigersinn an. 3 45/6

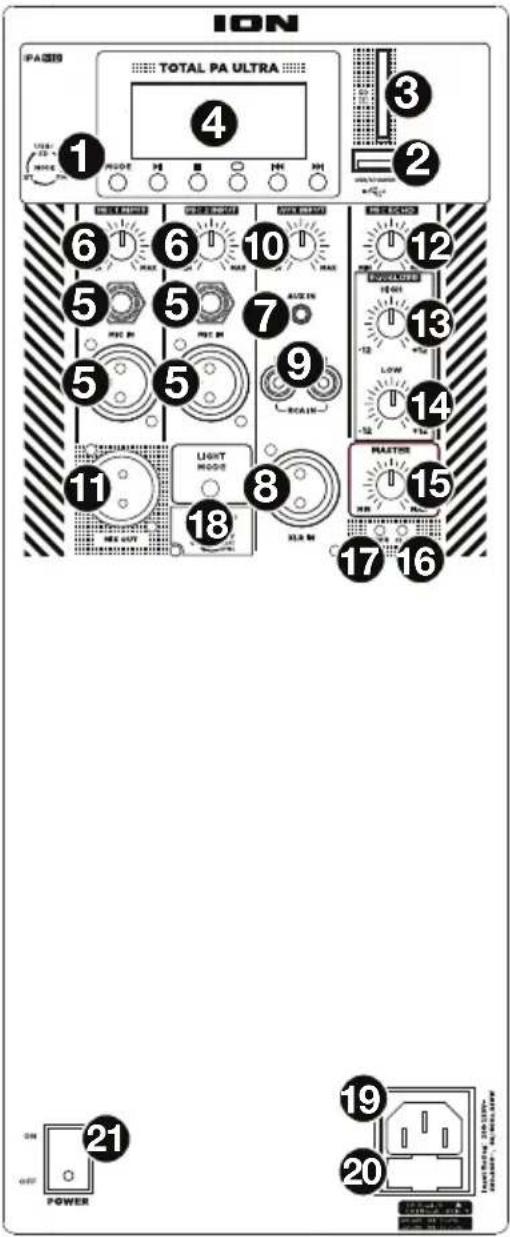

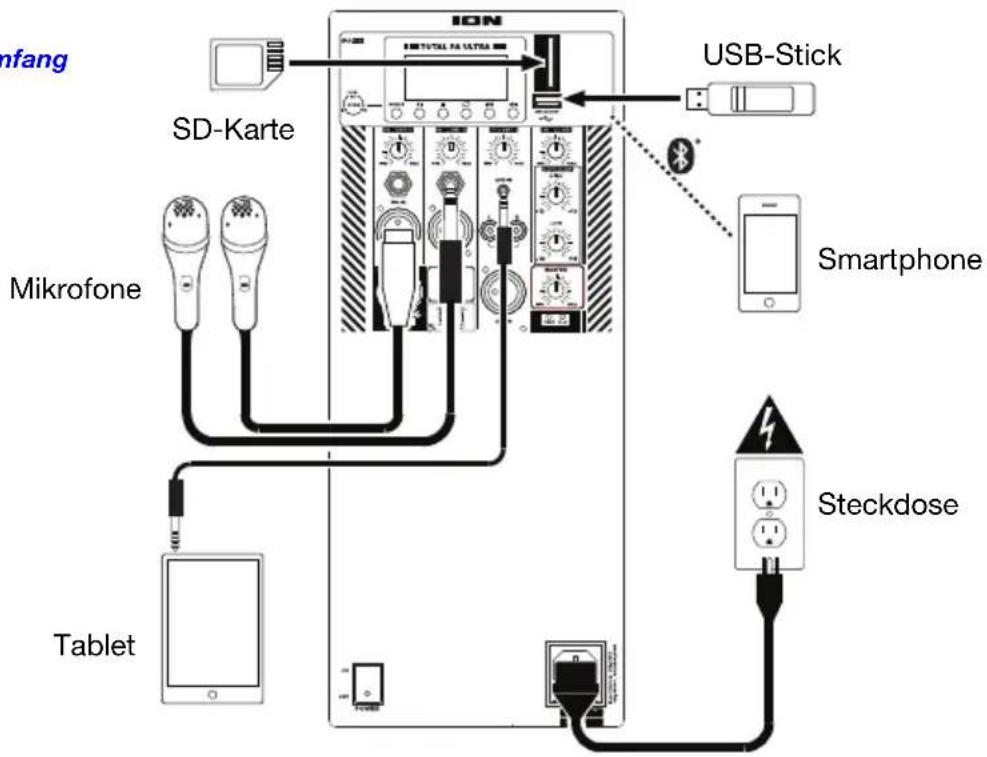

Teile, die nicht im Einführung > Lieferumfang angegeben sind, sind separat erhältlich. Tablet Mikrofone SD-Karte USB-Stick Smartphone Steckdose33 Funktionen Rückseite

1. Medien-Panel: Bedienelemente für USB, SD, FM-Radio (falls

zutreffend) und Bluetooth-Quellen. Das Symbol des Medien-Panel- Modus wird leuchten, wenn diese Quelle wiedergegeben wird. Hinweis: Ein USB-Laufwerk oder eine SD-Karte müssen abspielbare Dateien enthalten, damit diese in der Anzeige des Medienpanels ordnungsgemäß angezeigt werden. Sie können APE, FLAC, MP3s, 16-Bit-WAVs und WMA-Dateien abspielen.

2. USB-Port: Schließen Sie Ihren USB-Stick an, um Musik zu

spielen. Sie können diesen Anschluss auch zum Laden eines USB-Geräts verwenden.

3. SD-Kartensteckplatz: Legen Sie Ihre SD-Karte ein.

4. Anzeige: Zeigt die Medien-Panel-Modi für USB, SD, FM-Radio

(falls zutreffend) und Bluetooth an. Hinweis: Die Anzeige wird mit einem Kunststoffschutzfilm ausgeliefert. Entfernen Sie diesen Film, um die Anzeige optimal zu nutzen.

5. Mikrofon-Eingänge: (6,35 mm und XLR): Schließen Sie ein

dynamisches Mikrofon an die XLR- oder 6,35 mm-Eingänge an. Regeln Sie die Lautstärke der XLR, und 6,35 mm-Eingänge mit dem Mikrofon-Eingang Lautstärkeregler.

6. Mikrofon-Eingangslautstärke: Drehen Sie diesen Regler, um die

Lautstärke der Mikrofon-Eingänge einzustellen.

7. Aux-Eingang (3,5 mm): Schließen Sie einen CD-Player, digitalen

Medien-Player oder eine andere Audioquelle an diesen 3,5 mm Aux-Stereoeingang an. Regeln Sie die Lautstärke mit dem Aux-Eingangs Lautstärkeregler.

8. Line-Eingang (XLR): Schließen Sie einen Line-Eingang an Mixer

oder ein Musikinstrument an diesen XLR Line-Eingang an. Regeln Sie die Lautstärke mit dem Aux-Eingangs Lautstärkeregler. Mit diesem Line-Eingang können zwei Total PA Ultra-Einheiten verknüpft werden.

9. Cinch-Eingänge: Schließen Sie einen CD-Player, einen digitalen

Medien-Player, Mixer oder eine andere Medienquelle an diese Eingänge an. Regeln Sie die Lautstärke mit dem Aux-Eingangs Lautstärkeregler.

10. Aux-Eingangslautstärke: Drehen Sie diesen Regler, um die

Lautstärke der Aux-Eingänge, Line-Eingang und Cinch- Eingänge einzustellen.

11. Mix Out (XLR): Verbinden Sie diesen XLR-Ausgang mit einem anderen aktiven (mit Strom versorgten)

Lautsprecher. Der Ausgangspegel wird durch die Lautstärkeeinstellungen jedes Kanals geregelt: Mikrofon- Eingangslautstärke, Aux-Eingangslautstärke und Hauptlautstärke.

12. Mikrofon Echo: Mit diesem Regler können Sie den Echoanteil des Mikrofons Eingänge regulieren.

h-EQ: Hebt oder senkt die hohen Frequenzen (Höhen) für Mikrofon-Eingänge, Line-Eingang und Medien-Panelquellen in einem Bereich von -12 dB bis +12 dB.

14. Low-EQ: Hebt oder senkt die niedrigen Frequenzen (Bass) für Mikrofon-Eingänge, Line-Eingang und

Medien-Panelquellen in einem Bereich von -12 dB bis +12 dB.

15. Hauptlautstärke: Mit diesem Regler stellen Sie die Hauptlautstärke des Total PA Ultra Lautsprecher ein.

16. Clip-LED: Diese LED blinkt rot, wenn das Signal von den Eingängen oder von der Medien-Panelquelle

übersteuert. Wenn dies passiert, verringern Sie die Einstellung von Mikrofon-Eingangslautstärke, Aux- Eingangslautstärke und Hauptlautstärke.

17. Power-LED: Zeigt an, ob Total PA Ultra ein- oder ausgeschaltet ist.

18. Licht-Modus-Taste: Drücken Sie diese Taste, um zwischen den vier Licht-Modi an der Vorderseite

• Auto 1: Die Lichter durchlaufen durchgehend verschiedene Farben. Währenddessen wird der Lichtring die gleiche Farbe wie der leuchtende Woofer annehmen. In diesem Modus können Sie die Lichtmodus- Taste gedrückt halten, um die Lichter in ihrer aktuellen Farbe "einzufrieren". Halten Sie die Taste erneut, um diese Fixierung aufzuheben. Auto 1 ist der Standardmodus, wenn Ihr Total PA Ultra eingeschaltet ist.

• Auto 2: Die Lichter durchlaufen durchgehend verschiedene Farben. Währenddessen wird der Lichtring eine andere Farbe als der leuchtende Woofer annehmen. In diesem Modus können Sie die Lichtmodus- Taste gedrückt halten, um die Lichter in ihrer aktuellen Farbe "einzufrieren".

• Beat Sync: Der Lichtring blinkt und ändert die Farben je nach dem Tempo der Musik, die über den Lautsprecher wiedergegeben wird. Der leuchtende Woofer durchläuft ständig verschiedene Farben

• Off: Die Lichter erlöschen.

19. Stromkabeleingang (IEC): Schließen Sie das mitgelieferte Stromkabel hier an, um das Gerät mit Strom zu

20. Sicherung: Die Ausrichtung des Sicherungshalters bestimmt die aktuelle

Spannungseinstellung des Total PA Ultra. Die aktuelle Einstellung wird über dem weißen Dreieck () angezeigt: 110–120 V oder 220–240 V. Wenn Sie Total PA Ultra in einer Region mit einer anderen Spannung verwenden, ändern Sie die Spannungseinstellung, indem Sie den Sicherungshalter entfernen, invertieren und wieder einsetzen. Wenn die Sicherung des Geräts beschädigt ist, heben Sie diese Lasche an, um die Sicherung zu ersetzen. Ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt (siehe Aufdruck unter dem Netzkabeleingang des Geräts). Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

21. Ein-/Ausschalter: Schaltet Total PA Ultra ein oder aus.

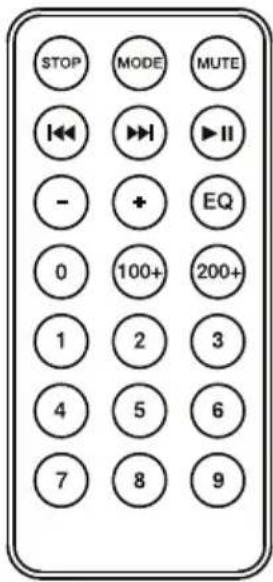

Medien-Panel Funktionen des Medien-Panels MODE Modus: Wechselt zwischen den Modi von USB, SD, FM-Radio (falls zutreffend), und Bluetooth. Hinweis: Ein USB-Laufwerk oder eine SD-Karte müssen abspielbare Dateien enthalten, damit diese in der Anzeige des Medienpanels ordnungsgemäß angezeigt werden. Sie können APE, FLAC, MP3, 16-Bit- WAVs und WMA-Dateien abspielen. Wiedergabe/Pause: Spielen Sie/Pausieren Sie die USB, SD oder Bluetooth-Quelle. Halten Sie Wiedergabe/Pause 2 Sekunden lang gedrückt, um die automatische Speicherfunktion für Presets zu aktivieren (falls zutreffend). Damit schaltet das Gerät auf den niedrigsten Sender (87,5) und bewegt sich durch das FM-Band, um die stärksten Sender als Presets zu speichern. Wiederholen: Wiederholen Sie alle Tracks (ALL), wiederholen Sie alle Tracks im Aktuellen Ordner (FOLd), wiederholen Sie den aktuell wiedergegebenen USB- oder SD-Track (OnE) oder wiederholen Sie die Tracks in zufälliger Reihenfolge (rAn). Zurück: Spielt die vorherige USB, SD- oder Bluetooth-Track. Wenn Sie FM-Radio hören (falls zutreffend), drücken Sie einmal auf die Taste Zurück, um rückwärts durch die FM-Sender zu blättern. Halten Sie die Taste gedrückt, um durch die Kanaleinstellungen zu blättern. Weiter: Spielt die nächste USB-, SD- oder Bluetooth-Track. Beim Hören von FM-Radio (falls zutreffend), drücken Sie einmal die Taste Weiter, um eine Voreinstellung nach unten zu schalten. Halten Sie die Taste gedrückt, um vorwärts durch die Kanaleinstellungen zu suchen. Hinweis: In einigen Apps kann es sein, dass das Drücken von Zurück ( ) oder Weiter ( ) auf eine andere Wiedergabeliste oder ein anderes Musik-Genre schaltet.35 Fernbedienung für das Medien-Panel Hinweis: Richten Sie die Fernbedienung direkt auf die Vorderseite des Woofers. Die Zimmerbeleuchtung und die Lebensdauer der Batterie können die Reichweite der Fernbedienung beeinträchtigen. Hinweis: Um die Fernbedienung zum ersten Mal zu verwenden, ziehen Sie zuerst den Streifen aus dem Batteriefach heraus. Um die Batterie der Fernbedienung zu wechseln, sehen Sie sich das Diagramm auf der Rückseite der Fernbedienung an. Als Ersatz verwenden Sie eine 3 VDC CR2032 Lithium-Knopfzelle.

• Stopp: Stoppt die Wiedergabe des Medien-Panels.

• Modus: Wählt die Medien-Panelquelle aus: USB, SD, Bluetooth oder FM-Radio (falls zutreffend). Hinweis: Ein USB-Laufwerk oder eine SD-Karte müssen abspielbare Dateien enthalten, damit diese in der Anzeige des Medienpanels ordnungsgemäß angezeigt werden. Sie können APE, FLAC, MP3, 16-Bit-WAV und WMA-Dateien abspielen.

• Stummschalten: Schaltet die Musikwiedergabe der Medien-Panelquellen stumm.

• Zurück ( ): Springt zum vorherigen USB- oder SD-Karten-Track. Bei der Wiedergabe von Bluetooth-Quellen kann es in einigen Apps sein, dass das Drücken von Zurück auf eine andere Wiedergabeliste oder ein anderes Musik- Genre schaltet. Wenn Sie FM-Radio hören (falls zutreffend), drücken Sie einmal auf die Taste Zurück, um rückwärts durch die FM-Sender zu blättern. Halten Sie die Taste gedrückt, um durch die Kanaleinstellungen zu blättern.

• Weiter ( ): Springt zum nächsten USB- oder SD-Karten-Track. Bei der Wiedergabe von Bluetooth-Quellen kann es in einigen Apps sein, dass das Drücken von Weiter auf eine andere Wiedergabeliste oder ein anderes Musik- Genre schaltet. Beim Hören von FM-Radio (falls zutreffend), drücken Sie einmal die Taste Weiter, um eine Voreinstellung nach unten zu schalten. Halten Sie die Taste gedrückt, um vorwärts durch die Kanaleinstellungen zu suchen.

• Wiedergabe/Pause ( ): Die Quelle via USB, SD oder Bluetooth-Medien-Panel wird wiedergegeben oder pausiert. Halten Sie Wiedergabe/Pause 2 Sekunden lang gedrückt, um die automatische Speicherfunktion für Presets zu aktivieren (falls zutreffend). Damit schaltet das Gerät auf den niedrigsten Sender (87,5) und bewegt sich durch das FM-Band, um die stärksten Sender als Presets zu speichern. Hinweis: Die Dateien via USB oder SD-Karte werden in alphabetischer Reihenfolge abgespielt, und zwar wird zunächst alles auf der Root-Ebene abgespielt. Anschließend erfolgt die Wiedergabe alphabetisch nach Ordner und alphabetisch nach Track-Namen.

• Vol –: Reduziert das Quellenvolumen des Medien-Panels.

• Vol +: Erhöht das Quellenvolumen des Medien-Panels. Hinweis: Die Remote-Lautstärke betrifft nur die Medien-Panelquelle und arbeitet zusammen mit dem physischen Medien-Panel-Lautstärkeregler auf der Rückseite des Geräts.

• EQ: Wählt eine der folgenden digitalen EQ-Presets für die Verwendung mit einer Medien-Panel-Quelle aus: Bass (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Klassische Musik (CLA), Country (COU) und Kein EQ (OFF, Werkseinstellung). Hinweis: Der digitale EQ funktioniert nur mit Bluetooth-, USB-Laufwerken und SD-Karten als Quellen.

• 100+: Springt um 100 Tracks nach vorne.

• 200+: Springt um 200 Tracks nach vorne.

• Zifferntasten: Bietet Kanalauswahl für FM-Radiosender (falls zutreffend) und Track-Auswahl für USB/SD-Kartenquellen.36 Betrieb Koppeln eines Bluetooth-Geräts

1. Schalten Sie Ihr Bluetooth-Gerät ein.

2. Schalten Sie Total PA Ultra ein.

3. Verwenden Sie die Mode-Taste, um den Bluetooth-Modus auszuwählen, der im Display als „bt“

erscheint. Total PA Ultra geht automatisch in den Koppel-Modus, um nach Bluetooth-Geräten zu suchen. Sie wissen, dass Sie sich im Koppel-Modus befinden, wenn das Bluetooth-Symbol blinkt. Darüber hinaus werden Sie durch automatische Sprachansagen vom Lautsprecher auf den Status des Geräts hingewiesen: Bluetooth Pairing, Bluetooth Connected oder Bluetooth Disconnected. *

4. Navigieren Sie zum Setup-Bildschirm Ihres Bluetooth-Geräts, suchen Sie Total PA Ultra und verbinden

Sie die Geräte. Das Bluetooth-Symbol leuchtet durchgehend. Hinweis: Anwender sollten eine OS-Aktualisierung Ihres Geräts in Betracht ziehen, wenn es beim Koppeln oder bei der Musikwiedergabe zu Problemen kommt.

5. Um die Geräte zu trennen, schalten Sie Bluetooth auf Ihrem Gerät aus oder wählen Sie auf Ihrem Gerät

Dieses Gerät ignorieren (Forget this Device).

• Wenn Sie die Sprachanweisungen deaktivieren (oder aktivieren) möchten, halten Sie die Wiedergabe/ Pause-Taste am Medien-Panel gedrückt während Bluetooth als Audioquelle ausgewählt ist. Koppeln eines Bluetooth-Geräts mit NFC NFC (kabellose Nahbereichskommunikation) ermöglicht den Datenaustausch von Geräten, wie z. B. die Kopplung durch leichtes Anstoßen. Lesen Sie in der Gebrauchsanleitung Ihres Geräts nach, ob diese Funktion unterstützt wird. So nutzen Sie NFC, um eine Verbindung mit dem Total PA Ultra herzustellen:

1. Um NFC zu nutzen, muss das Gerät eingeschaltet und entsperrt werden.

2. Gehen Sie in das Einstellungen-Menü des Geräts und kontrollieren Sie, ob NFC eingeschaltet ist

(einmaliger Schritt).

3. Schalten Sie den Total PA Ultra ein.

4. Berühren und halten Sie Ihr Gerät kurz zum NFC-Logo.

5. Folgen Sie den Anweisungen zum Koppeln, die auf Ihrem Telefon angezeigt werden. Wenn ein

Passcode erforderlich ist, geben Sie "0000" ein.

6. Stoßen Sie Ihr Gerät leicht gegen das "N"-Logo am oberen Teil des Total PA Ultra, um die Verbindung

zu trennen. Verbinden von zwei Lautsprechern So verbinden Sie zwei Total PA Ultra-Lautsprecher:

1. Schließen Sie ein XLR-Kabel an den Mix-Ausgang auf der Rückseite eines Total PA Ultra an.

2. Stecken Sie das andere Ende des XLR-Kabels in den XLR-Eingang eines anderen Total PA Ultra.

3. Schalten Sie beide Lautsprecher ein. Verwenden Sie die Aux-Eingangslautstärke am zweiten

Lautsprecher, um den Eingangssignalpegel einzustellen. Allgemeinhinweis zur Konformitätserklärung: Hiermit erklären wir, daß sich das Gerät Total PA Ultra in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie 1999/5/EG befindet. Die vollständige EG Konformitätserklärung kann unter folgender Adresse angefordert werden: inMusic GmbH Harkortstrasse 12-32 40880 Ratingen Germany37 Fehlerbehebung Der Ton klingt verzerrt: Drehen Sie den Lautstärkeregler an Ihrer Tonquelle oder dem Musikinstrument zurück. Versuchen Sie auch, das Gesamtvolumen des Total PA Ultra zu reduzieren. Zu viel Bass: Versuchen Sie, den Ton- oder EQ-Regler des Total PA Ultra oder Ihrer Tonquelle anzupassen, um den Bass zu verringern. Dies ermöglicht Ihnen, die Musik lauter abzuspielen, bevor der Klang verzerrt. Bei der Verwendung von Mikrofonen tritt einer hoher Pfeifton auf: Hier handelt es sich wahrscheinlich um einen Rückkopplungseffekt. Richten Sie es so ein, dass die Mikrofone vom Lautsprecher wegzeigen. Wenn das Mikrofon im Vergleich zur Musik zu leise eingestellt ist: Verringern Sie die Musiklautstärke Ihrer Quelle. Wenn ich Zurück ( ) oder Weiter ( ) drücke, wird nicht zum nächsten FM-Sender gewechselt: Kurzes Drücken der Taste wechselt die Voreinstellungen. Halten Sie die Taste gedrückt, um den nächsten Sender zu suchen. (Falls zutreffend.) Wenn die Radiostation blinkt: die Einheit ist derzeit stumm geschaltet. Heben Sie die Stummschaltung auf, um das Blinken zu stoppen und die Wiedergabe fortzusetzen. Der USB-Track # (Beispiel: 001) blinkt langsam: die Musikwiedergabe des USB-Laufwerks ist stumm geschaltet. Heben Sie die Stummschaltung auf, um das Blinken zu stoppen und die Wiedergabe fortzusetzen. Die LCD-Anzeige zeigt „KEINE“: das Gerät ist zwar im USB/SD-Modus, es wurde jedoch kein USB- Laufwerk angeschlossen bzw. keine SD-Karte eingelegt. Wenn ein USB-Laufwerk oder eine SD-Karte bereits ordnungsgemäß eingelegt ist, sollten Sie sicherstellen, dass auch abspielbare Dateien (APE, FLAC, MP3, 16-Bit-WAV und WMA-Dateien) enthalten sind. Wenn das Bluetooth-Logo schnell blinkt: das Gerät befindet sich derzeit im Koppel-Modus. Wenn das Bluetooth-Logo langsam blinkt: ein Gerät wurde verbunden, aber die Musik ist stumm geschaltet. Heben Sie die Stummschaltung auf, um das Blinken zu stoppen und die Wiedergabe fortzusetzen. Wenn Sie Ihr Audiogerät nicht über Bluetooth mit Total PA Ultra verbinden können:

• Positionieren Sie Ihr Audiogerät (z. B. Smartphone oder Tablet) und Total PA Ultra so nahe wie möglich zueinander, um eine Verbindung herzustellen. Stellen Sie sicher, dass sowohl das Audiogerät als auch Total PA Ultra nicht von Wänden, Möbeln usw. blockiert werden.

• Setzen Sie die Bluetooth-Verbindung am Total PA Ultra zurück, um Total PA Ultra von einem anderen Audiogerät zu trennen und starten den Suchvorgang neu. Wenn dies nicht sofort funktioniert, schalten Sie Total PA Ultra aus und dann wieder ein. Weitere Informationen finden Sie unter Koppeln eines Bluetooth-Geräts.

• Setzen Sie die Bluetooth-Verbindung auf Ihrem Audiogerät zurück, indem Sie Bluetooth aus- und wieder einschalten. Sie finden dies unter dem Bluetooth-Menü in den Einstellungen für Ihr Telefon oder anderes Audiogerät. Wenn dies nicht funktioniert und Sie bereits eine Verbindung zu Total PA Ultra hergestellt haben, suchen Sie in der Liste der verfügbaren oder zuvor verbundenen Geräte im Bluetooth-Menü Ihres Audiogerätes nach Total PA Ultra, tippen neben dem Gerät auf das "Zahnrad"-Symbol oder “i” und wählen dann Trennen oder G erät ignorieren. Schalten Sie Total PA Ultra aus und wieder ein und versuchen Sie es erneut, sobald es wieder in der Liste der verfügbaren Geräte angezeigt wird. Hinweis: Wenn Total PA Ultra kürzlich mit einem anderen Audiogerät gekoppelt wurde, das sich noch in Reichweite befindet, müssen Sie diesen Vorgang möglicherweise mit diesem Audiogerät wiederholen, um die Verbindung vollständig zu trennen.38 Snelstartgids (Nederlands) Introductie
