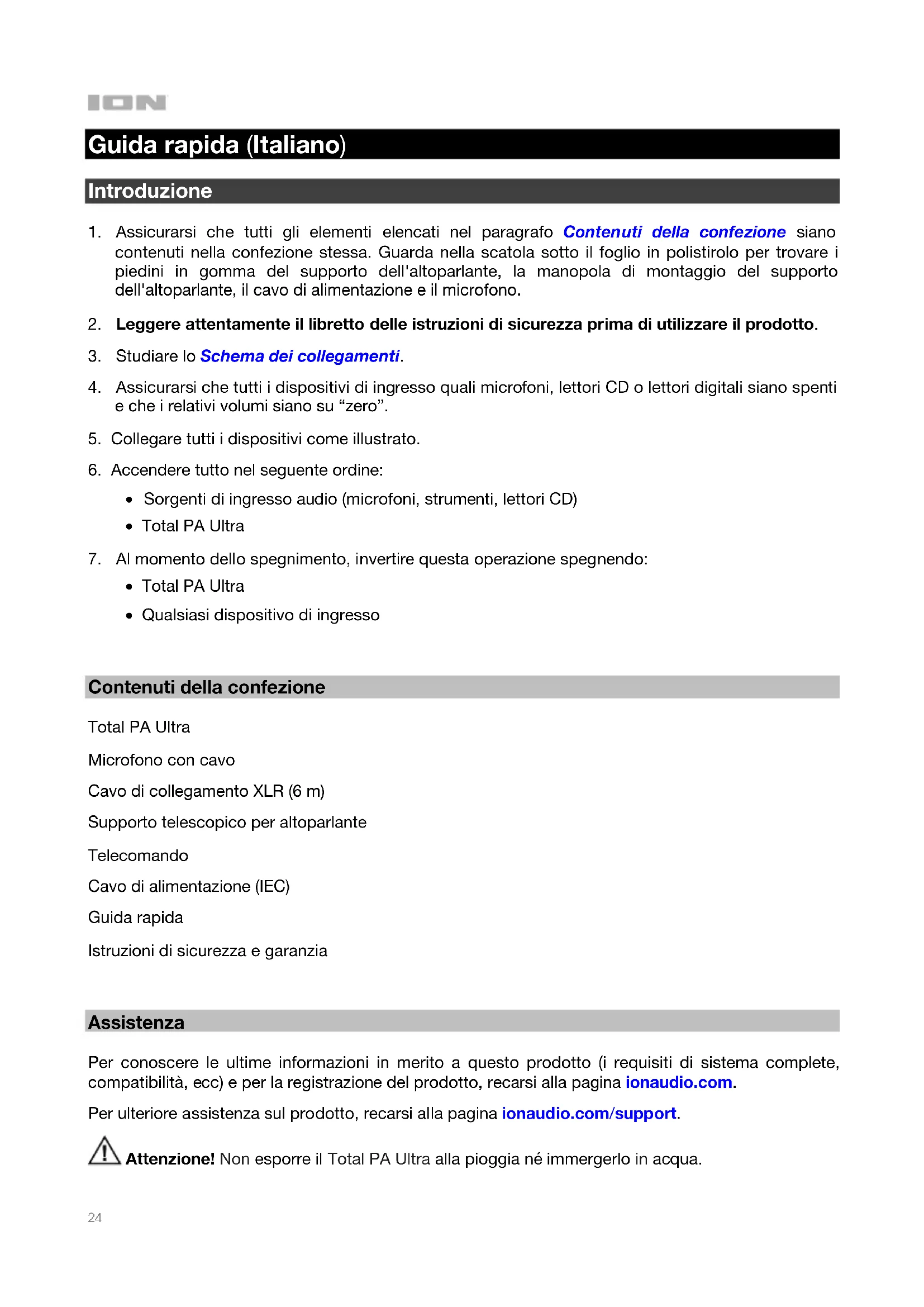

MANUALE UTENTE Total PA Ultra ION

1. Assicurarsi che tutti gli elementi elencati nel paragrafo Contenuti della confezione siano

contenuti nella confezione stessa. Guarda nella scatola sotto il foglio in polistirolo per trovare i piedini in gomma del supporto dell'altoparlante, la manopola di montaggio del supporto dell'altoparlante, il cavo di alimentazione e il microfono.

2. Leggere attentamente il libretto delle istruzioni di sicurezza prima di utilizzare il prodotto.

3. Studiare lo Schema dei collegamenti.

4. Assicurarsi che tutti i dispositivi di ingresso quali microfoni, lettori CD o lettori digitali siano spenti

e che i relativi volumi siano su “zero”.

5. Collegare tutti i dispositivi come illustrato.

6. Accendere tutto nel seguente ordine:

• Sorgenti di ingresso audio (microfoni, strumenti, lettori CD)

7. Al momento dello spegnimento, invertire questa operazione spegnendo:

• Qualsiasi dispositivo di ingresso

Contenuti della confezione Total PA Ultra Microfono con cavo Cavo di collegamento XLR (6 m) Supporto telescopico per altoparlante Telecomando Cavo di alimentazione (IEC) Guida rapida Istruzioni di sicurezza e garanzia

Assistenza Per conoscere le ultime informazioni in merito a questo prodotto (i requisiti di sistema complete, compatibilità, ecc) e per la registrazione del prodotto, recarsi alla pagina ionaudio.com. Per ulteriore assistenza sul prodotto, recarsi alla pagina ionaudio.com/support. Attenzione! Non esporre il Total PA Ultra alla pioggia né immergerlo in acqua.25 Inizio rapido Schema dei collegamenti

Installazione del support per altoparlante

1. Allungare interamente le gambe del supporto a tripode per

altoparlante su una superficie pianeggiante e stabile. Guarda i contenuti della confezione sotto il foglio in polistirolo per trovare i piedini in gomma e la manopola di montaggio del supporto dell'altoparlante.

2. Sollevare il palo di montaggio all'altezza necessaria e stringere la

manopola di regolazione laterale.

3. Inserire il perno nell'apposito foro in basso in modo che il palo

rimanga all'altezza stabilita.

4. Sul Total PA Ultra, regolare la manopola inferiore in senso antiorario

in modo che la vite non blocchi l'apertura.

5. Allineare il foro di montaggio del Total PA Ultra al palo di supporto

dell'altoparlante e collocarlo sul palo.

6. Stringere la manopola di montaggio in senso orario a livello del

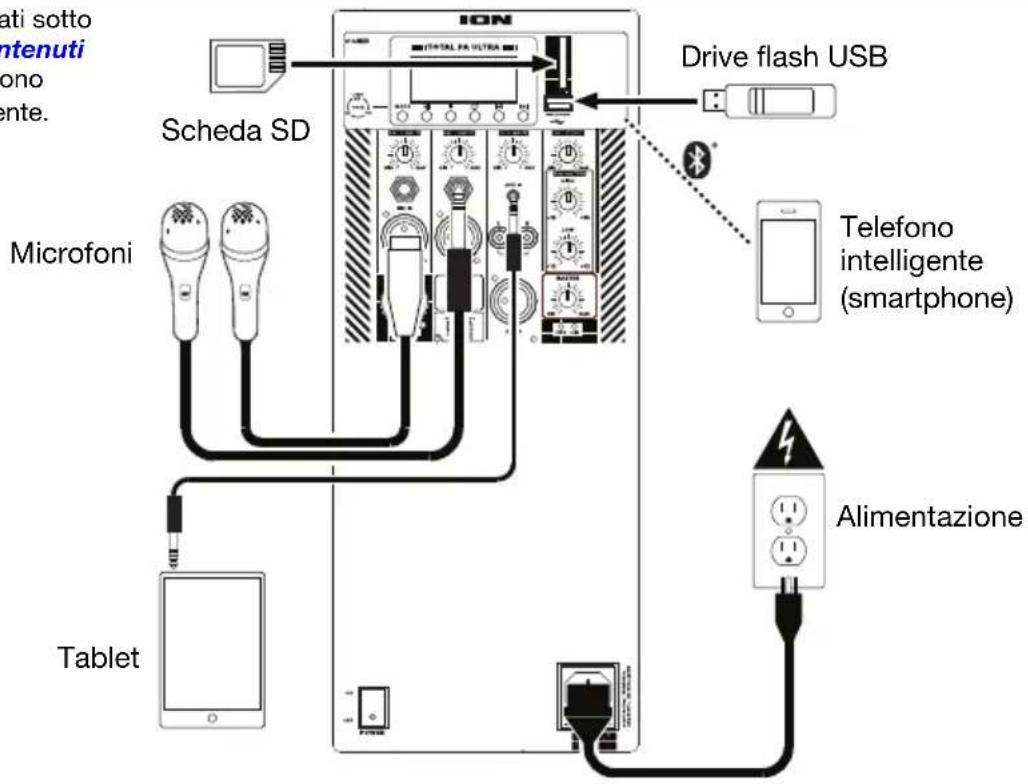

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente. Tablet Microfoni Scheda SD Drive flash USB Telefono intelligente (smartphone) Alimentazione26 Caratteristiche Pannello posteriore

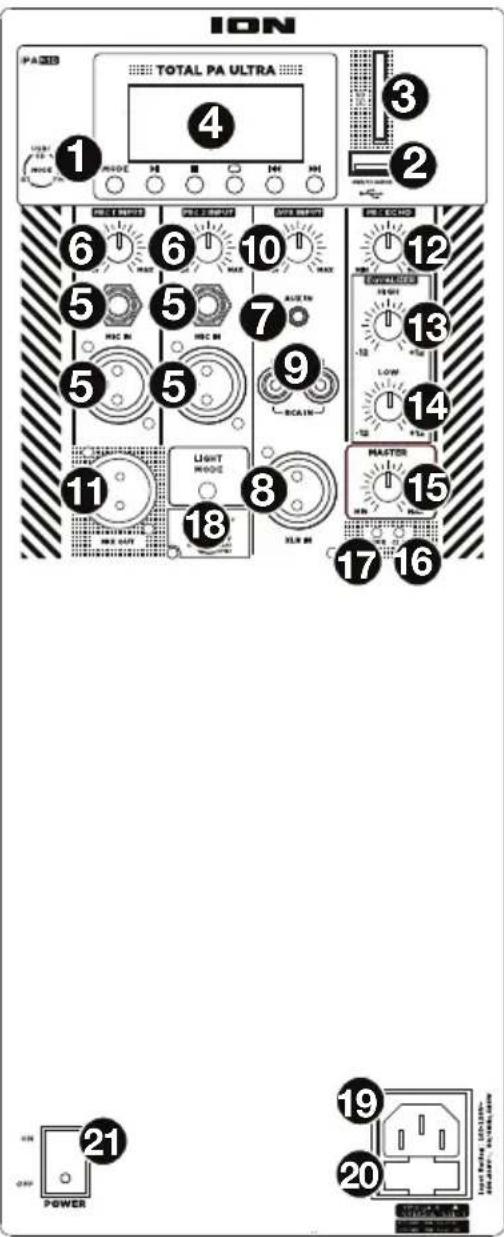

1. Pannello dei media: comandi per le fonti USB, SD, radio FM (si

applicabile) e Bluetooth. Quando la fonte viene riprodotta, il simbolo della modalità Media Panel si accende. Nota bene: per poter comparire adeguatamente sul display del pannello dei media, il drive USB o la scheda SD devono contenere file riproducibili. È possibile riprodurre file APE, FLAC, MP3, WAV a 16 bit e WMA.

2. Porta USB: collegare qui il drive flash USB per riprodurre

musica. Si può anche utilizzare questa porta per caricare un dispositivo USB.

3. Slot scheda SD: inserire la scheda SD a questo livello.

4. Display: mostra a display le modalità del pannello dei media per

USB, SD, radio FM (si applicabile) e Bluetooth. Nota bene: Il display è fornito con una protezione in plastica. Rimuovere la protezione per una visualizzazione ottimale del display.

5. Ingressi microfono (6,35 mm / 1/4" e XLR): collegare un

microfono dinamico agli ingressi da XLR o da 6,35 mm (1/4"). Regolare il volume degli ingressi XLR e da 6,35 mm (1/4") servendosi della manopola volume dei ingressi microfono.

6. Volume dei ingressi microfono: girare queste manopole per

regolare il volume dei ingressi microfono.

7. Ingresso Aux (3,5 mm / 1/8"): collegare un lettore CD, un lettore di

media digitali o altre fonti audio a questo ingresso ausiliario stereo da 3,5 mm (1/8"). Regolare il volume di uscita servendosi della manopola volume di ingresso ausiliario.

8. Ingresso linea (XLR): collegare il livello di linea mixer o uno

strumento musicale a questo ingresso XLR a livello di linea. Regolare il volume di uscita servendosi della manopola volume di ingresso ausiliario. Utilizza questo ingresso a livello di linea per collegare due unità Total PA Ultra.

9. Ingressi RCA: collegare un lettore CD, un lettore di media

digitale, un mixer, o altre fonti di media a questi ingressi. Regolare il volume di uscita servendosi della manopola volume di ingresso ausiliario.

10. Volume di ingresso ausiliario: girare queste manopole per regolare

il volume di ingresso ausiliario.

11. Uscita mix (XLR): collegare questa uscita XLR a un altro altoparlante attivo (alimentato). Il livello dell'uscita è

controllato dall’impostazione di volume dei ingressi microfono, volume di ingresso ausiliario o volume principale. 12. Mic Ech o: servirsi di questa manopola per aggiungere o rimuovere un effetto eco al Ingressi microfono.

13. High EQ: aumenta o diminuisce le frequenze alte (acute) per ingressi microfono, ingresso linea e fonti del

pannello dei media in un intervallo compreso tra -12 dB e +12 dB.

14. Low EQ: aumenta o diminuisce le frequenze basse (bassi) per ingressi microfono, ingresso linea e fonti del

pannello dei media in un intervallo compreso tra -12 dB e +12 dB.

15. Volume principale: girare questa manopola per regolare il volume principale del altoparlante Total PA Ultra.

16. LED clip: questo LED lampeggia di rosso se il segnale dagli ingressi o dal pannello dei media salta. Se ciò

dovesse accadere, abbassare l’impostazione della manopola volume dei ingressi microfono, volume di ingresso ausiliario o volume principale.

17. LED di alimentazione: indica se il Total PA Ultra è acceso o è spento.

18. Tasto di modalità luci: Premere questo tasto per commutare tra quattro modalità per le luci sul pannello

• Auto 1: le luci commutano saldamente tra diversi colori. Durante il ciclo, l’anello luminoso sarà dello stesso colore del woofer illuminato. Durante l’uso in questa modalità, premere e tenere premuto il tasto Modalità luce per bloccare le luci nel colore corrente. Tenere nuovamente premuto il tasto per sbloccarle. Auto 1 è la modalità predefinita quando il Total PA Ultra viene acceso.

• Auto 2: le luci commutano saldamente tra diversi colori. Durante il ciclo, l’anello luminoso sarà di un colore diverso rispetto al woofer illuminato. Durante l’uso in questa modalità, premere e tenere premuto il tasto Modalità luce per bloccare le luci nel colore corrente.

• Beat Sync: l’anello luminoso lampeggia e cambia colore in base al tempo della musica riprodotta dall’altoparlante. Le luci del woofer luminoso commutano saldamente tra diversi colori.

• Off: le luci si spengono.

19. Ingresso cavo di alimentazione (IEC): per alimentare l'apparecchio, inserire a questo livello il cavo di

alimentazione in dotazione.

20. Fusibile: l’orientamento del portafusi determina la tensione attuale del Total PA Ultra.

L’impostazione attuale è illustrata sopra il triangolo bianco (): 110–120 V o 220–240 V. Se si utilizza il Total PA Ultra in una regione caratterizzata da una tensione diversa, modificare l’impostazione rimuovendo il portafusi, invertendola e inserendolo nuovamente. Se il fusibile dell'apparecchio è rotto, sollevare questa linguetta per sostituirlo. Sostituire il fusibile con uno dalla tensione nominale adeguata (stampata sotto l'ingresso per il cavo di alimentazione dell'apparecchio). L'utilizzo di un fusibile dalla tensione nominale errata può danneggiare l'apparecchio e/o il fusibile.

21. Interruttore on/off (accensione/spegnimento): accende o spegne il Total PA Ultra.

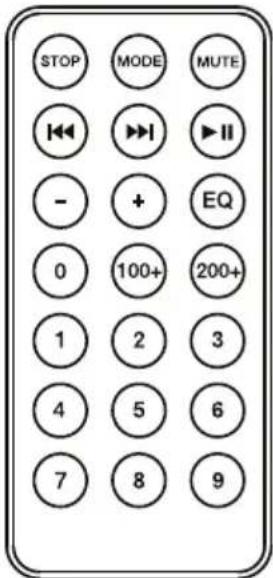

Pannello dei media Funzioni pannello dei media: MODE Modalità: Commuta le modalità tra USB, SD, radio FM (si applicabile), e Bluetooth. Nota bene: per poter comparire adeguatamente sul display del pannello dei media, il drive USB o la scheda SD devono contenere file riproducibili. È possibile riprodurre file APE, FLAC, MP3, WAV a 16 bit e WMA. Riprodurre/interrompere: Riprodurre/interrompere momentaneamente la riproduzione della fonte USB, SD o Bluetooth. Tenere premuto Riprodurre/interrompere per 2 secondi per avviare la funzione di memorizzazione automatica dei preset (si applicabile). Questa passa alla stazione più bassa (87,5) e scorre lungo la banda FM per memorizzare automaticamente le stazioni dal segnale più forte come predefinite. Ripete: Ripete tutte le tracce (ALL), ripete tutte le tracce nella carella corrente (FOLd), ripete la traccia USB o SD attualmente riprodotta (OnE), o mischia l'ordine delle tracce in maniera casuale (rAn). Precendente: Riproduce la traccia precendente USB, SD, o Bluetooth. Quando si ascolta la radio FM (si applicabile), premere il tasto una volta per saltare indietro lungo le stazioni FM e tenerlo premuto per scorrere indietro tra i canali predefiniti. Successivo: Riproduce la traccia successiva USB, SD, o Bluetooth. Quando si ascolta la radio FM (si applicabile), premere il tasto una volta per sintonizzare la radio di un preset e tenerlo premuto per scorrere avanti tra i canali predefiniti. Nota bene: in alcune app, la pressione del tasto Precendente ( ) o Successivo ( ) può far passare a un'altra playlist o a un altro genere musicale.28 Telecomando pannello dei media Nota bene: Puntare il telecomando verso la parte anteriore del woofer dell'altoparlante. l’illuminazione della stanza e la durata della batteria possono influenzare la portata operativa del telecomando. Nota bene: per poter utilizzare il telecomando per la prima volta, prima estrarre la linguetta fissata allo scomparto batterie. Per sostituire la batteria del telecomando, seguire lo schema situato sul retro del telecomando. Servirsi di una batteria 3V CC CR2032 al litio.

• Stop: Interrompe la riproduzione della fonte del pannello dei media.

• Mode: Seleziona la fonte del pannello dei media: USB, SD, Bluetooth, o radio FM (si applicabile). Nota bene: per poter comparire adeguatamente sul display del pannello dei media, il drive USB o la scheda SD devono contenere file riproducibili. È possibile riprodurre file APE, FLAC, MP3, WAV a 16 bit e WMA.

• Mute: Silenzia la riproduzione della musica dalle fonti del pannello dei media.

• Precendente ( ): Passa alla traccia precedente presente su USB o scheda SD. Quando si ascoltano fonti Bluetooth, la pressione di Precendente in alcune app può passare a un'altra playlist o a un altro genere musicale. Quando si ascolta la radio FM (si applicabile), premere il tasto Precendente una volta per saltare indietro lungo le stazioni FM e tenerlo premuto per scorrere indietro tra i canali predefiniti.

• Successivo ( ): Passa alla traccia successiva presente su USB o scheda SD. Quando si ascoltano fonti Bluetooth, la pressione di Successivo in alcune app può passare a un'altra playlist o a un altro genere musicale. Quando si ascolta la radio FM (si applicabile), premere il tasto Successivo una volta per sintonizzare la radio di un preset e tenerlo premuto per scorrere avanti tra i canali predefiniti.

• Riprodurre/interrompere ( ): Riproduce o interrompe momentaneamente la riproduzione della fonte USB, SD, o Bluetooth del pannello dei media. Tenere premuto Riprodurre/interrompere per 2 secondi per avviare la funzione di memorizzazione automatica dei preset (si applicabile). Questa passa alla stazione più bassa (87,5) e scorre lungo la banda FM per memorizzare automaticamente le stazioni dal segnale più forte come predefinite. Nota bene: i file vengono riprodotti dalla fonte USB o SD innanzitutto in ordine alfabetico di quanto si trova nella directory principale, quindi in ordine alfabetico per cartella, quindi in ordine alfabetico per traccia.

• Vol –: Riduce il volume della fonte del pannello dei media.

• Vol +: Aumenta il volume della fonte del pannello dei media. Nota bene: Il volume del telecomando influisce solo sulla fonte del pannello dei media e funziona unitamente alla manopola del volume vera e propria presente sul pannello posteriore dell'apparecchio.

• EQ: Seleziona uno dei seguenti preset EQ digitali da utilizzarsi con una fonte del pannello dei media: Bass (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Classica (CLA), Country (COU), Nessuna EQ (OFF, impostazione predefinita di fabbrica). Nota bene: l'EQ digitale funziona unicamente per Bluetooth, drive USB flash e schede SD.

• 100+: Avanza di 100 tracce.

• 200+: Avanza di 200 tracce.

• Tasti numerici: Garantisce la scelta di canale per stazioni radio FM (si applicabili) e la scelta delle tracce per USB/schede SD.29 Operazione Allineamento di un dispositivo Bluetooth

1. Accendere il dispositivo Bluetooth.

2. Accendere il Total PA Ultra.

3. Servirsi del tasto Mode per selezionare Bluetooth che compare come "bt" a display. Total PA Ultra

entrerà automaticamente in modalità di collegamento per cercare dispositivi Bluetooth. Si entra in modalità di collegamento quando l’icona Bluetooth lampeggia. Inoltre, messaggi vocali automatici dall’altoparlante avvisano dello stato del dispositivo: Bluetooth Pairing, Bluetooth Connected, o Bluetooth Disconnected. *

4. Navigare nella schermata di configurazione del dispositivo Bluetooth, trovare “Total PA Ultra” e

collegarlo. L’icona Bluetooth rimane accesa. Nota bene: gli utenti dovrebbero aggiornare il loro sistema operativo in caso di problemi con l'accoppiamento o con la riproduzione di musica.

5. Per annullare l'allineamento, spegnere il Bluetooth sul dispositivo o selezionare Dimentica dispositivo

(Forget this device) sul dispositivo.

• Se si desidera disattivare (o attivare) i messaggi vocali, premere e tenere premuto il tasto Riprodurre/ interrompere sul Pannello dei media mentre Bluetooth è selezionato come fonte audio. Accoppiamento di un dispositivo Bluetooth servendosi dell'NFC L'NFC (comunicazione in prossimità) consente lo scambio di dati tra dispositivi, come nell'accoppiamento, mettendoli delicatamente insieme. Verificare nel manuale del proprio dispositivo se questa funzione è supportata. Per utilizzare l'NFC per l'accoppiamento con il Total PA Ultra:

1. Per utilizzare l'NFC, il dispositivo deve essere acceso e sbloccato.

2. Entrare nel menu Settings del dispositivo e verificare che NFC sia acceso (On) (questo passaggio

andrà effettuato una sola volta).

3. Accendere il Total PA Ultra.

4. Toccare e mantenere brevemente il dispositivo contro il logo NFC situato sul pannello posteriore del

5. Seguire le istruzioni di accoppiamento che compaiono sul telefono. Se viene richiesta una password,

6. Spingere delicatamente il dispositivo contro il logo NFC.

Collegare i due altoparlanti Per collegare i due altoparlanti Total PA Ultra:

1. Collegare un cavo XLR nell’Uscita Mix situata nel pannello posteriore di un Total PA Ultra.

2. Collegare l’altra estremità del cavo XLR nell’Ingresso XLR di un altro Total PA Ultra.

3. Accendere entrambi gli altoparlanti. Utilizzare l’Ingresso Aux Volume sul secondo altoparlante per

regolare il livello di segnale di ingresso.30 Risoluzione di problemi Il suono è distorto: provare ad abbassare il volume della propria fonte audio o dello strumento musicale. Inoltre, provare a ridurre il volume complessivo del Total PA Ultra. Eccessivi bassi: provare a regolare la tonalità o il comando EQ sul Total PA Ultra o a livello della fonte audio per abbassare il livello dei bassi. Ciò permetterà di suonare la musica più forte prima che salti (che si verifichi distorsione). Se quando si utilizzano i microfoni si verifica un fischio ad alto pitch: si tratta probabilmente di ritorno. Puntare il microfono lontano dall'altoparlante. Se non si sente il microfono al di sopra della musica: abbassare il volume della musica dalla fonte. Quando premo Precendente ( ) o Successivo ( ) non passa alla prossima stazione FM: brevi pressioni del tasto farà passare ai preset. Tenere premuto il tasto per cercare la stazione successiva. (Si applicabile.) Se il canale della stazione radio lampeggia: l'apparecchio è attualmente silenziato. Annullare la funzione di silenziamento per interrompere il lampeggio e riprendere la riproduzione. Se il logo Bluetooth lampeggia rapidamente: l'apparecchio è attualmente in modalità di collegamento. Se il logo Bluetooth lampeggia lentamente: un dispositivo è collegato, ma la riproduzione della musica è silenziata. Annullare la funzione di silenziamento per interrompere il lampeggio e riprendere la riproduzione. Il numero di traccia USB track (ad es.: 001) lampeggia lentamente: la riproduzione di musica dal drive USB è silenziata. Annullare la funzione di silenziamento per interrompere il lampeggio e riprendere la riproduzione. Sullo schermo LCD compare la scritta “NONE” (nessuno): l'apparecchio è in modalità USB/SD, ma non vi è alcun drive USB collegato né scheda SD inserita. Se un drive USB o una scheda SD sono già inseriti correttamente, assicurarsi che contengano file riproducibili (file APE, FLAC, MP3, WAV a 16 bit e WMA). Se non è possibile collegare il vostro dispositivo audio a Total PA Ultra tramite Bluetooth:

• Avvicinare il più possibile il vostro dispositivo audio (es. smartphone o tablet) e Total PA Ultra mentre provate a connetterli. Assicurarsi che il dispositivo audio e Total PA Ultra non siano ostacolati da pareti, mobili, ecc.

• Ripristinare la connessione Bluetooth di Total PA Ultra per scollegare Total PA Ultra da qualsiasi altro dispositivo audio e riavviare il processo di ricerca. Se non funziona subito, spegnere Total PA Ultra e riavviarlo nuovamente. Consultare Allineamento di un dispositivo Bluetooth per ulteriori informazioni.

• Ripristinare la connessione Bluetooth sul vostro dispositivo audio spegnendo e riavviando il Bluetooth. Potete trovarlo nel menù Bluetooth delle Impostazioni del vostro telefono o di un altro dispositivo audio. Se ancora non funziona e avete già collegato Total PA Ultra in passato, cercate Total PA Ultra nella lista dei dispositivi disponibili o collegati in precedenza al Bluetooth del vostro dispositivo audio, cliccare sulla “ruota” o sull’icona a “i” situata accanto e selezionare Scollega o Dimentica. Spegnere e riaccendere Total PA Ultra, poi provare ad allinearlo nuovamente una volta ricomparso nella lista dei dispositivi disponibili. Nota bene: se Total PA Ultra è stato allineato da poco ad un altro dispositivo audio che si trova nelle vicinanze, è possibile ripetere il procedimento con quel dispositivo audio per scollegarlo completamente.31 Schnellstart-Anleitung (Deutsch) Einführung
