MANUAL DE USUARIO Total PA Ultra ION

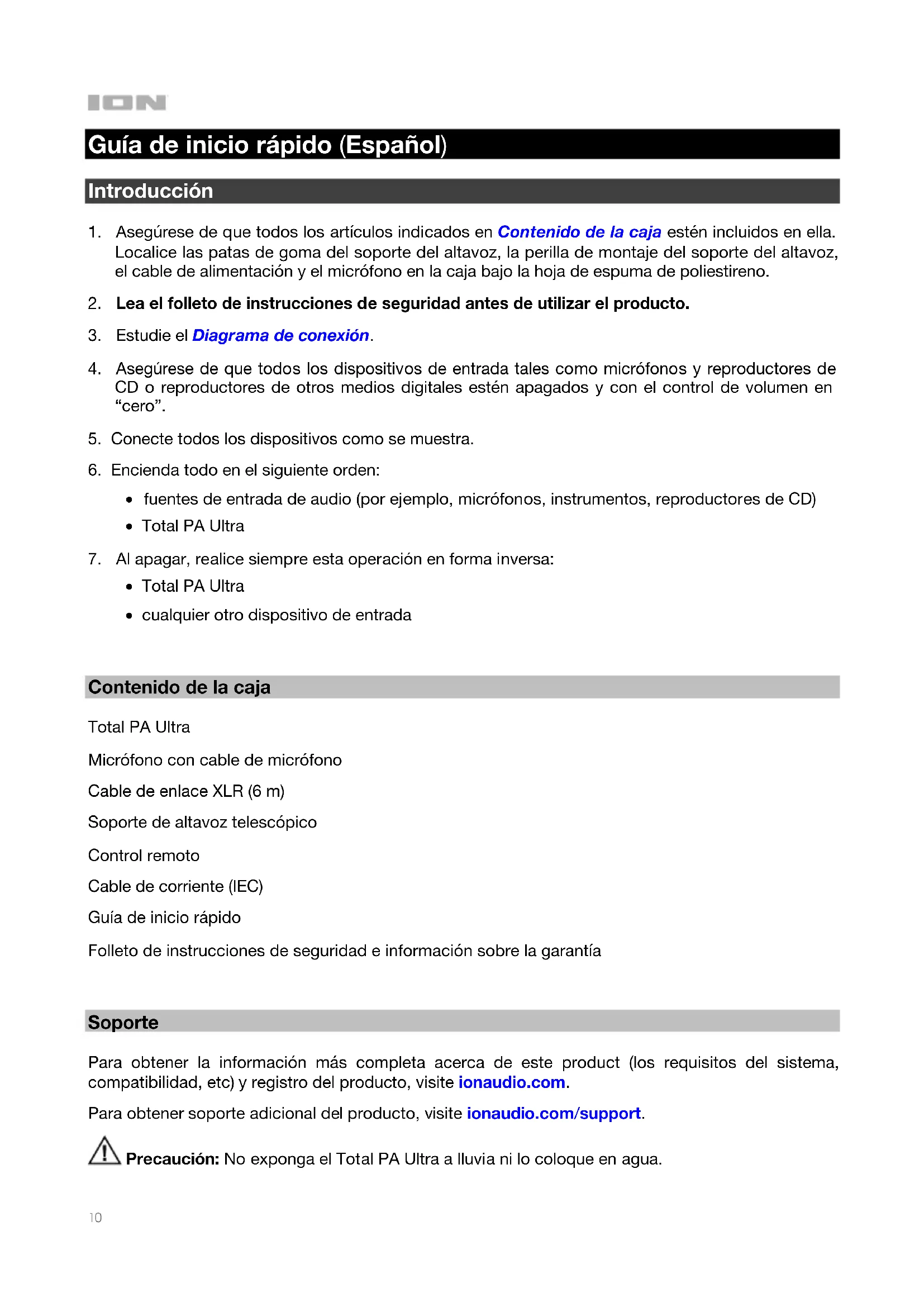

1. Asegúrese de que todos los artículos indicados en Contenido de la caja estén incluidos en ella.

Localice las patas de goma del soporte del altavoz, la perilla de montaje del soporte del altavoz, el cable de alimentación y el micrófono en la caja bajo la hoja de espuma de poliestireno.

2. Lea el folleto de instrucciones de seguridad antes de utilizar el producto.

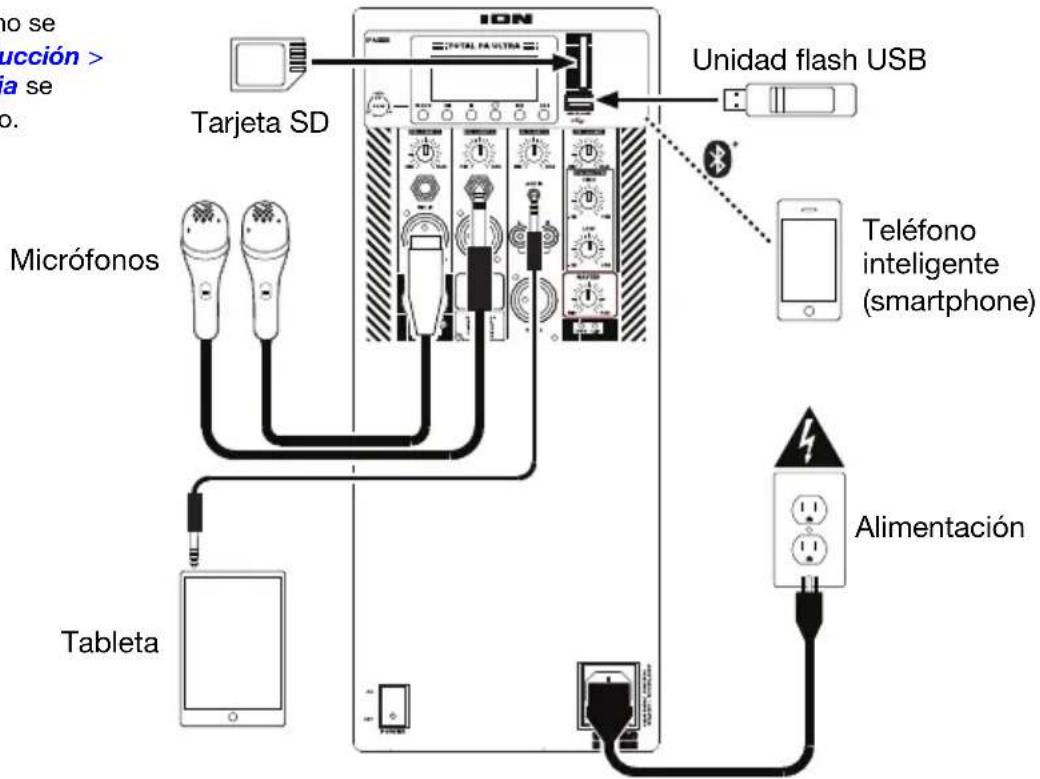

3. Estudie el Diagrama de conexión.

4. Asegúrese de que todos los dispositivos de entrada tales como micrófonos y reproductores de

CD o reproductores de otros medios digitales estén apagados y con el control de volumen en “cero”.

5. Conecte todos los dispositivos como se muestra.

6. Encienda todo en el siguiente orden:

• fuentes de entrada de audio (por ejemplo, micrófonos, instrumentos, reproductores de CD)

7. Al apagar, realice siempre esta operación en forma inversa:

• cualquier otro dispositivo de entrada

Contenido de la caja Total PA Ultra Micrófono con cable de micrófono Cable de enlace XLR (6 m) Soporte de altavoz telescópico Control remoto Cable de corriente (IEC) Guía de inicio rápido Folleto de instrucciones de seguridad e información sobre la garantía

Soporte Para obtener la información más completa acerca de este product (los requisitos del sistema, compatibilidad, etc) y registro del producto, visite ionaudio.com. Para obtener soporte adicional del producto, visite ionaudio.com/support. Precaución: No exponga el Total PA Ultra a lluvia ni lo coloque en agua.11 Instalación rápida Diagrama de conexión

Instalación del soporte de altavoz

1. Extienda completamente las patas del trípode del soporte del

altavoz sobre una superficie plana y estable. Localice las patas de goma y la perilla de montaje del soporte del altavoz en los contenidos de la caja bajo la hoja de espuma de poliestireno.

2. Extienda el poste de montaje hasta la altura necesaria y apriete

la perilla de ajuste del costado.

3. Inserte la clavija en el orificio inferior de manera que el poste de

montaje permanezca a la altura necesaria.

4. En el Total PA Ultra, ajuste la perilla inferior en el sentido

contrario a las agujas del reloj de manera tal que el tornillo no bloquee la apertura.

5. Alinee el orificio de montaje del Total PA Ultra con el poste del

soporte del altavoz y colóquelo en el poste.

6. Apriete la perilla de montaje en el Total PA Ultra en el sentido

de las agujas del reloj. 3 45/6

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado. Tableta Micrófonos Tarjeta SD Unidad flash USB Teléfono inteligente (smartphone) Alimentación12 Características Panel trasero

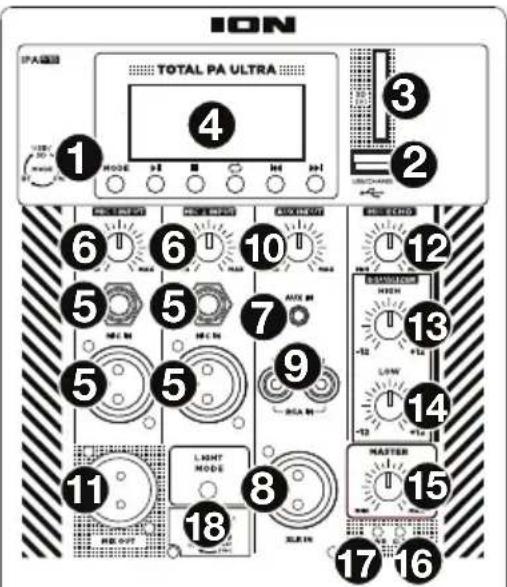

1. Panel de medios: Controles para fuentes de USB, SD, radio FM

(si es aplicable) y Bluetooth. El símbolo de fuente del modo panel de medios se iluminará cuando se esté reproduciendo esa fuente. Nota: Una unidad USB o tarjeta SD debe contener archivos reproducibles para poder visualizarse de manera correcta en la pantalla del panel de medios. Puede reproducir archivos APE, FLAC, MP3, WAV de 16 bits y WMA.

2. Puerto USB: Conecte su unidad flash USB para reproducir

música. También puede utilizar este puerto para cargar un dispositivo USB.

3. Ranura para tarjeta SD: Inserte su tarjeta SD aquí.

4. Pantalla: Muestra los modos del panel de medios para USB,

SD, radio FM (si es aplicable) y Bluetooth. Nota: La pantalla viene con un protector de plástico adherido. Quítelo para visualizar el LCD de manera óptima.

5. Entradas micrófono (6,35 mm/1/4 pulg. y XLR): Conecte un

micrófono dinámico a las entradas de XLR o 6,35 mm (1/4 pulg.). Controle el volumen de las entradas XLR y 6,35 mm (1/4 pulg.) mediante la perilla de volumen de entradas micrófono.

6. Volumen de entradas micrófono: Gire esta perilla para ajustar

el volumen de las entradas micrófono.

7. Entrada auxiliar (3,5 mm/1/8 pulg.): Conecte a esta entrada

auxiliar estéreo de 3,5 mm (1/8 pulg.) un reproductor de CD, un reproductor de medios digitales u otra fuente de audio. Controle el volumen de salida mediante la perilla de volumen de entrada auxiliar.

8. Entrada línea (XLR): Conecte un nivel de línea mezclador o

instrumento musical a esta entrada XLR de nivel de línea. Controle el volumen de la salida mediante la perilla volumen de entrada auxiliar. Utilice esta entrada de nivel de línea para vincular dos unidades Total PA Ultra entre sí.

9. Entradas RCA: Conecte a estas entradas un reproductor de CD,

un reproductor de medios digitales, un mezclador u otras fuentes de medios. Controle el volumen de salida mediante la perilla volumen de entrada auxiliar.

10. Volumen de entrada auxiliar: Gire esta perilla para ajustar el volumen de la entrada auxiliar, la entrada línea

11. Salida de mezcla (XLR): Conecte esta salida XLR a otro altavoz activo (alimentado). El nivel de esta salida se

controla mediante el ajuste de volum en de entradas micrófono, volumen de entrada auxiliar y volumen maestro.

12. Micrófono Eco: Use esta perilla para agregar o quitar un efecto de eco a las entradas de micrófono.

13. Ecualización de agudos: Aumenta o disminuye las frecuencias altas (agudos) para las entradas micrófono y

línea y las fuentes del panel de medios en un rango entre -12 dB y +12 dB.

14. Ecualización de graves: Aumenta o disminuye las frecuencias bajas (graves) para las entradas micrófono y

línea y las fuentes del panel de medios en un rango entre -12 dB y +12 dB.

15. Volumen maestro (Master Volume): Gire esta perilla para ajustar el volumen de salida del altavoz Total PA

16. LED de recorte: Este LED destella con luz roja si la señal de las entradas o de la entrada del panel de medios

se está recortando. Si este ocurre, disminuya el ajuste de las perillas de volumen de entradas micrófono, volumen de entrada auxiliar o volumen maestro.

17. LED de encendido: Indica si el Total PA Ultra está encendido o apagado.

18. Botón de modo de luz: Pulse este botón para alternar entre cuatro modos de las luces del panel delantero:

• Auto 1: Las luces alternan periódicamente entre diferentes colores. A medida que lo hacen, el anillo luminoso será del mismo color que la iluminación del woofer. Mientras opera en este modo, mantenga pulsado el botón Light Mode (modo de luz) para que las luces se queden iluminadas con el color actual. Manténgalo pulsado nuevamente para que vuelvan a cambiar de color. Auto 1 es el modo predeterminado cuando se enciende el Total PA Ultra.

• Auto 2: Las luces alternan periódicamente entre diferentes colores. A medida que lo hacen, el anillo luminoso será de un color diferente que el de la iluminación del woofer. Mientras opera en este modo, mantenga pulsado el botón Light Mode (modo de luz) para que las luces se queden iluminadas con el color actual.

• Beat Sync (sincronizado con el ritmo): El anillo luminoso parpadea y cambia de color en función del ritmo de la música que se reproduce por el altavoz. La iluminación del woofer alternará periódicamente entre diferentes colores.

• Off: Las luces se apagan.

19. Entrada del cable de corriente (IEC): Inserte aquí el cable de corriente incluido para alimentar la unidad.

20. Fusible: La orientación del portafusibles determina el ajuste de voltaje actual del Total PA

Ultra. El ajuste actual se muestra encima del triángulo blanco (): 110–120 V o 220–240

V. Si utiliza el Total PA Ultra en una región con voltaje diferente, cambie el ajuste de

voltaje extrayendo el portafusibles, invirtiéndolo y volviéndolo a insertar. Si el fusible de la unidad está roto, levante esta lengüeta para reemplazar el fusible. Reemplácelo por un fusible con especificación apropiada (impresa debajo de la entrada del cable de alimentación de la unidad). Si utiliza un fusible de especificación incorrecta, puede dañarse la unidad y/o el fusible.

21. Interruptor de encendido/apagado: Enciende y apaga el Total PA Ultra.

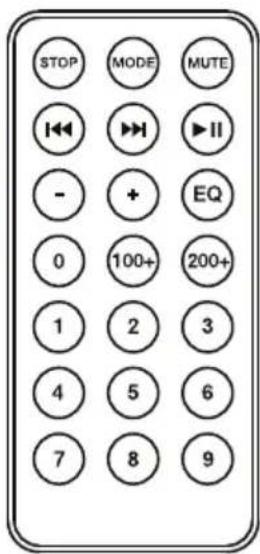

Panel de medios Funciones del panel de medios: MODE Modo: Conmuta entre los modos USB, SD, radio FM (si es aplicable), o Bluetooth. Nota: Una unidad USB o tarjeta SD debe contener archivos reproducibles para poder visualizarse de manera correcta en la pantalla del panel de medios. Puede reproducir archivos APE, FLAC, MP3, WAV de 16 bits y WMA. Reproducir/Pausa: Reproducir/hacer pausa en la fuente USB, SD o Bluetooth. Mantenga pulsado reproducir/pausa durante 2 segundos para iniciar la función de autoguardado del preset (si es aplicable). Esto salta hasta la estación más baja (87,5) y avanza por la banda de FM para guardar las estaciones más fuertes como presets. Repetir: Repetir todas las pistas (ALL), repetir todas las pistas en la carpeta (FOLd), repetir la pista USB o SD que está sonando actualmente (OnE) o entremezclar el orden de los temas (rAn). Anterior: Reproduce la pista de USB, SD o Bluetooth anterior. Cuando escucha radio FM (si es aplicable), pulse el botón una vez para saltar por las estaciones de radio FM hacia atrás y mantenga este botón pulsado para recorrer los presets de canales hacia atrás. Siguiente: Reproduce la pista de USB, SD o Bluetooth siguiente. Cuando escucha radio FM (si es aplicable), pulse el botón una vez para saltar por las estaciones de radio FM hacia adelante y mantenga este botón pulsado para recorrer los presets de canales hacia adelante. Nota: En algunas aplicaciones, pulsar los botones Anterior ( ) o Siguiente ( ) hará que vaya a otra lista de reproducción o género musical.14 Control remoto del panel de medios Nota: El símbolo de fuente del modo panel de medios se iluminará cuando se esté reproduciendo esa fuente. La iluminación de la sala y la vida útil de la pila pueden afectar al alcance operacional del control remoto. Nota: A fin de usar el control remoto por primera vez, extraiga primero la lengüeta fijada al compartimiento de las pilas. Para cambiar la batería del control remoto, siga el diagrama ubicado en el reverso del mismo. Utilice una pila de celda tipo botón de litio CR2032 de 3 VDC como reemplazo.

• Detener: Detiene la reproducción de la fuente del panel de medios.

• Modo: Selecciona la fuente del panel de medios: USB, SD, Bluetooth o radio FM (si es aplicable). Nota: Una unidad USB o tarjeta SD debe contener archivos reproducibles para poder visualizarse de manera correcta en la pantalla del panel de medios. Puede reproducir archivos APE, FLAC, MP3, WAV de 16 bits y WMA.

• Silenciar: Silencia la reproducción de música de las fuentes del panel de medios.

• Anterior ( ): Retrocede a la pista anterior del USB o tarjeta SD. Al escuchar de fuentes Bluetooth, pulsar Anterior en algunas aplicaciones puede hacer que vaya a otra lista de reproducción o género musical. Cuando escucha radio FM (si es aplicable), pulse el botón Anterior una vez para saltar por las estaciones de radio FM hacia atrás y mantenga este botón pulsado para recorrer los presets de canales hacia atrás.

• Siguiente ( ): Avanza a la pista siguiente del USB o tarjeta SD. Al escuchar de fuentes Bluetooth, pulsar Siguiente en algunas aplicaciones puede hacer que vaya a otra lista de reproducción o género musical. Cuando escucha radio FM (si es aplicable), pulse el botón Siguiente una vez para saltar por las estaciones de radio FM hacia adelante y mantenga este botón pulsado para recorrer los presets de canales hacia adelante.

• Reproducción/Pausa ( ): Reproduce/hace pausa en la fuente de USB, SD o Bluetooth del Media Panel. Mantenga pulsado reproducir/pausa durante 2 segundos para iniciar la función de autoguardado del preset (si es aplicable). Esto salta hasta la estación más baja (87,5) y avanza por la banda de FM para guardar las estaciones más fuertes como presets. Nota: Los archivos se reproducen desde la fuente USB o SD primero alfabéticamente según el contenido de la raíz, luego alfabéticamente según la carpeta y luego alfabéticamente según el nombre de la pista.

• Volumen –: Disminuye el volumen de la fuente del panel de medios.

• Volumen +: Aumenta el volumen de la fuente del panel de medios. Nota: El volumen del control remoto solo afecta la fuente del panel de medios y funciona junto con la perilla de volumen físico del panel de medios en el panel trasero de la unidad.

• Ecualizador: Selecciona uno de los siguiente presets de ecualizador digital para utilizar con una fuente del panel de medios: Graves (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Clásica (CLA), Country (COU), Sin ecualización (OFF, ajuste predeterminado de fábrica). Nota: El ecualizador digital solamente funciona para fuentes Bluetooth, unidades de memoria USB y tarjetas SD.

• 100+: Saltar 100 pistas hacia adelante.

• 200+: Saltar 200 pistas hacia adelante.

• Teclas numéricas: Permite la selección de canales para estaciones de radio FM (si son aplicables) y la selección de pistas para fuentes de tarjeta SD/USB.15 Funcionamiento Apareamiento de un dispositivo Bluetooth

3. Use el botón Mode para seleccionar el modo Bluetooth, el cual se muestra como "bt" en la

pantalla. Total PA Ultra entrará automáticamente al modo de apareamiento para buscar dispositivos Bluetooth. Se dará cuenta de que está en modo de apareamiento cuando el icono Bluetooth esté parpadeando. Además, los avisos de voz automáticos del altavoz le avisarán sobre el estado del dispositivo: Bluetooth Pairing, Bluetooth Connected o Bluetooth Disconnected. *

4. Navegue a la pantalla de configuración de su dispositivo Bluetooth, busque Total PA Ultra y

realice la conexión. El icono Bluetooth permanecerá encendido. Nota: Los usuarios deben considerar la actualización del sistema operativo (OS) de su dispositivo si experimentan problemas con el apareamiento o la reproducción de música.

5. Para desconectar el apareamiento, apague el Bluetooth de su dispositivo o seleccione Olvidar

este dispositivo (Forget this device) en su dispositivo.

• Si desea desactivar (o activar) los avisos de voz, mantenga pulsado el botón Reproducir/Pausa (reproducir/pausa) del Panel de medios mientras esté seleccionado Bluetooth como la fuente de audio. Cómo aparear un dispositivo Bluetooth usando NFC La tecnología NFC (comunicación de campo cercano) permite el intercambio de datos entre dispositivos, tal como el apareamiento, juntándolos suavemente. Compruebe en el manual de su dispositivo si se soporta esta característica. Cómo usar NFC para aparearse con el Total PA Ultra:

1. A fin de usar NFC, su dispositivo debe estar encendido y desbloqueado.

2. Abra el menú Settings (Configuración) de su dispositivo y verifique que NFC esté On (Activado)

(este paso solo se realiza una vez).

3. Encienda el Total PA Ultra.

4. Toque y acerque brevemente su dispositivo del logo de NFC ubicado en el panel trasero del

5. Siga las instrucciones de apareamiento que aparecen en su teléfono. Si se requiere una

contraseña, ingrese “0000”.

6. Para desaparear, toque suavemente con su dispositivo el logo de NFC.

Conexión de dos altavoces Cómo enlazar dos altavoces Total PA Ultra:

1. Enchufe un cable XLR en la salida de mezcla ubicada en el panel trasero de uno de los Total PA

2. Enchufe el otro extremo del cable USB en la entrada XLR del otro Total PA Ultra.

3. Encienda ambos altavoces. Utilice el volumen de la entrada auxiliar del segundo altavoz para

ajustar el nivel de la señal de entrada.16 Solución de problemas Si el sonido está distorsionado: Pruebe bajando el control de volumen de su fuente de sonido o instrument musical. Pruebe también reduciendo el volumen general del Total PA Ultra. Si los graves son demasiado fuertes: Intente ajustando el control de tono o ecualización de su Total PA Ultra o fuente de sonido para reducir el nivel de graves. De esta forma podrá reproducir la música con más volumen antes de que se produzca el recorte (distorsión). Si hay un silbido agudo cuando se usa un micrófono: Probablemente sea realimentación. Apunte el micrófono apartándolo del altavoz. Si no puede oír el micrófono por arriba del volumen de la música: Disminuya el volumen de la música en su fuente. Cuando pulso Anterior ( ) o Siguiente ( ) no pasa a la siguiente estación FM: Con pulsaciones breves de este botón se salta a los presets. Mantenga pulsado este botón para buscar la estación siguiente. (Si es aplicable.) Si el canal de la estación de radio parpadea: la unidad está silenciada. Anule el silenciamiento para detener el parpadeo y continuar la reproducción. El n° de pista USB (Por ejemplo: 001) parpadea lentamente: la reproducción de música de la unidad USB está silenciada. Anule el silenciamiento para detener el parpadeo y continuar la reproducción. Aparece “NONE” en el LCD: la unidad está en modo USB/SD, pero no hay ninguna unidad USB o tarjeta SD insertada. Si ya hay una unidad USB o tarjeta SD insertada correctamente, asegúrese de que contenga archivos reproducibles (APE, FLAC, MP3, WAV de 16 bits y WMA). Si el logo Bluetooth parpadea rápidamente: la unidad está en modo de apareamiento. Si el logo Bluetooth parpadea lentamente: el dispositivo está apareado, pero la música está silenciada. Anule el silenciamiento para detener el parpadeo y continuar la reproducción. Si no puede conectar su dispositivo de audio al Total PA Ultra mediante Bluetooth:

• Mantenga su dispositivo de audio (por ej., teléfono inteligente [smartphone] o tableta) y el Total PA Ultra lo más cerca posible entre sí al realizar la conexión. Asegúrese que tanto el dispositivo de audio como el Total PA Ultra no estén obstruidos por paredes, muebles, etc.

• Reinicie la conexión Bluetooth del Total PA Ultra para desconectarlo Total PA Ultra de cualquier otro dispositivo de audio y reinicie el proceso de búsqueda. Si esto no funciona en seguida, apague el Total PA Ultra y luego vuelva a encenderlo. Para más información, consulte Apareamiento de un dispositivo Bluetooth.

• Reinicie la conexión Bluetooth de su dispositivo de audio apagando el Bluetooth y luego volviendo a encenderlo. Puede encontrar esta opción dentro del menú Bluetooth en los ajustes de su teléfono o dispositivo de audio. Si esto no funciona y ya se había conectado al Total PA Ultra anteriormente, busque Total PA Ultra en la lista de dispositivos disponibles o previamente conectados en el menú Bluetooth de su dispositivo de audio, toque el icono de engranaje o "i" ubicado junto a él y luego seleccione Desaparear u Olvidar. Apague el Total PA Ultra, luego vuelva a encenderlo e intente aparearlo nuevamente una vez que vuelva a aparecer en su lista de dispositivos disponibles. Nota: Si Total PA Ultra ya ha sido recientemente apareado con otro dispositivo de audio que aún se encuentre dentro del alcance, es posible que tenga que repetir este proceso con ese dispositivo de audio para desconectarlo completamente.17 Guide d'utilisation rapide (Français) Présentation
