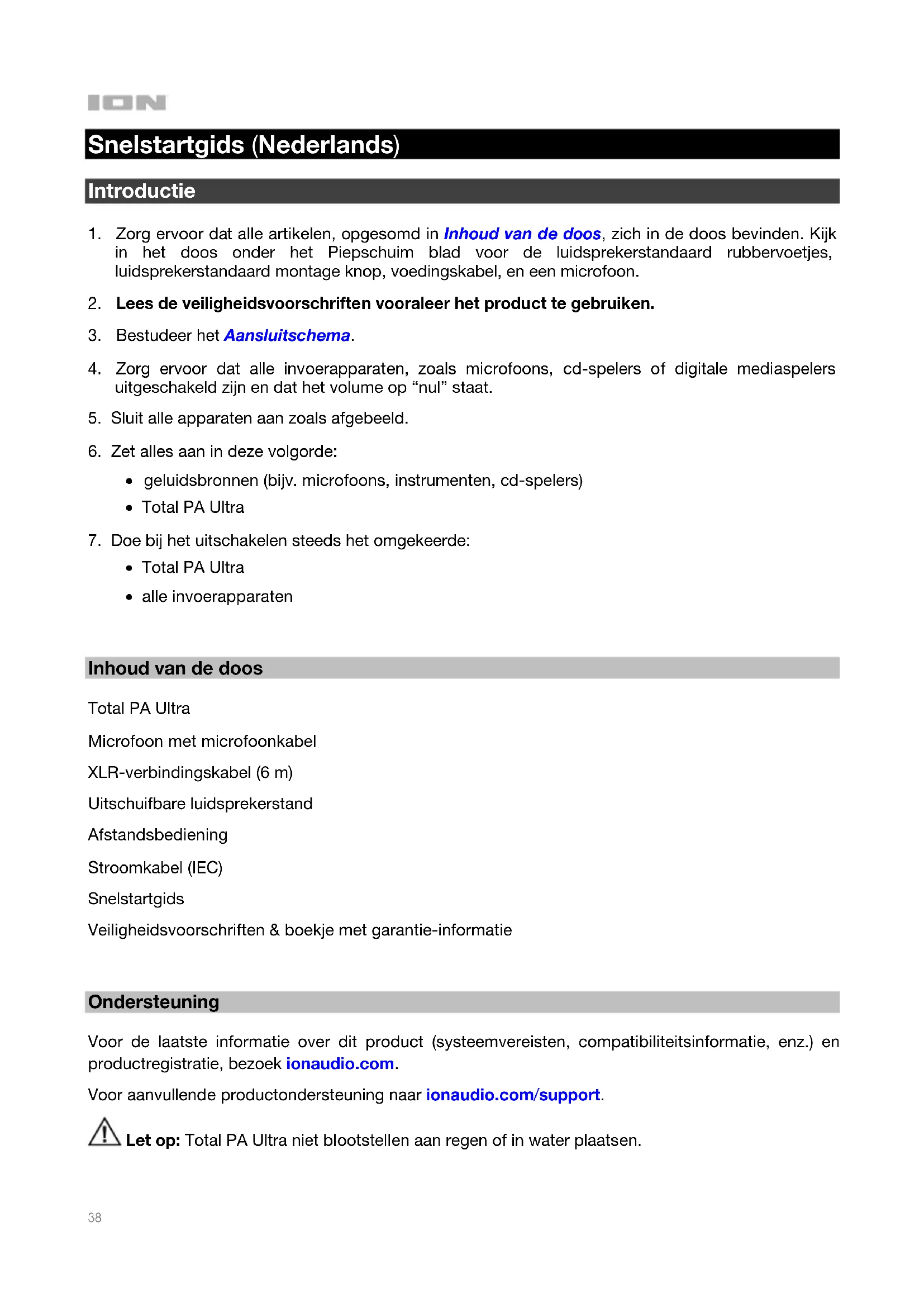

GEBRUIKSAANWIJZING Total PA Ultra ION

1. Zorg ervoor dat alle artikelen, opgesomd in Inhoud van de doos, zich in de doos bevinden. Kijk

in het doos onder het Piepschuim blad voor de luidsprekerstandaard rubbervoetjes, luidsprekerstandaard montage knop, voedingskabel, en een microfoon.

2. Lees de veiligheidsvoorschriften vooraleer het product te gebruiken.

3. Bestudeer het Aansluitschema.

4. Zorg ervoor dat alle invoerapparaten, zoals microfoons, cd-spelers of digitale mediaspelers

uitgeschakeld zijn en dat het volume op “nul” staat.

5. Sluit alle apparaten aan zoals afgebeeld.

6. Zet alles aan in deze volgorde:

• geluidsbronnen (bijv. microfoons, instrumenten, cd-spelers)

7. Doe bij het uitschakelen steeds het omgekeerde:

Inhoud van de doos Total PA Ultra Microfoon met microfoonkabel XLR-verbindingskabel (6 m) Uitschuifbare luidsprekerstand Afstandsbediening Stroomkabel (IEC) Snelstartgids Veiligheidsvoorschriften & boekje met garantie-informatie

Ondersteuning Voor de laatste informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, bezoek ionaudio.com. Voor aanvullende productondersteuning naar ionaudio.com/support. Let op: Total PA Ultra niet blootstellen aan regen of in water plaatsen.39 Snelstart Aansluitschema

De luidsprekerstand installeren

1. Vouw de benen van het luidsprekerstatief volledig uit op een

vlak en stabiel oppervlak. Kijk in de inhoud van de doos onder het Piepschuim blad voor de rubbervoetjes en luidsprekerstandaard montage knop.

2. Til de staander op tot de vereiste hoogte en draai de

regelknop op de zijkant vast.

3. Plaats de pin in het onderste pingaatje, zodat de staander op de

ingestelde hoogte blijft staan.

4. Draai de onderste knop op de Total PA Ultra linksom, zodat de

schroef de opening niet blokkeert.

5. Plaats de montageopening van de Total PA Ultra op één lijn

met de staander van het luidsprekerstatief en plaats het apparaat op de staander.

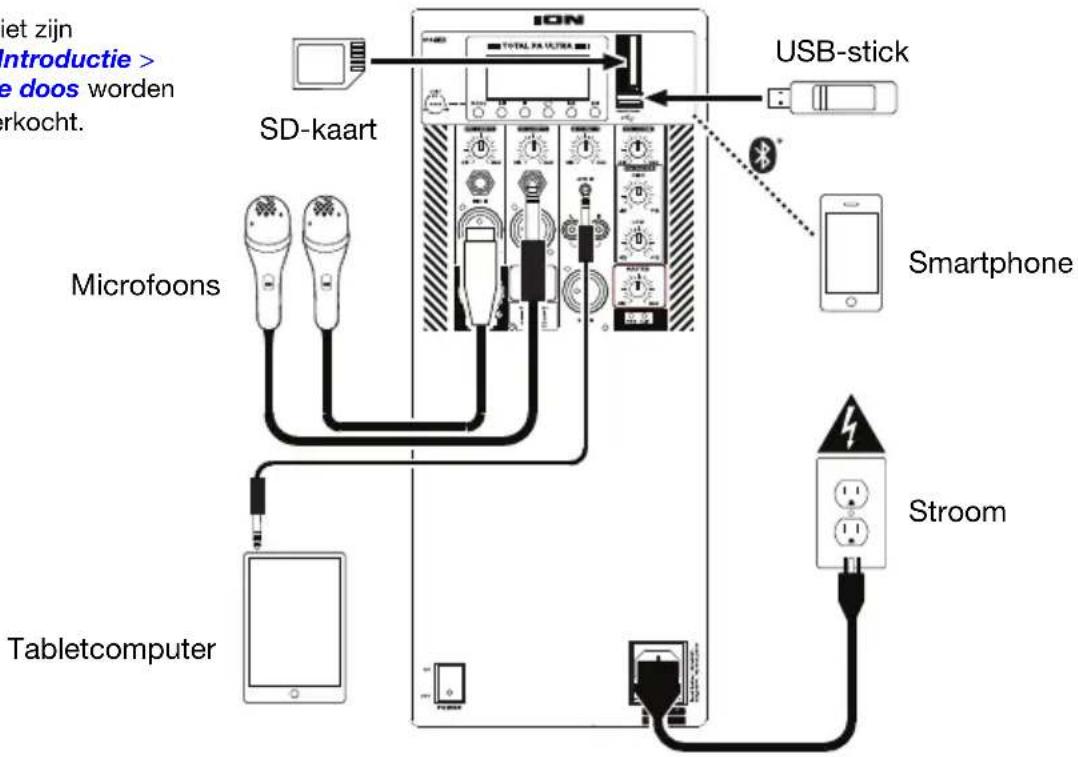

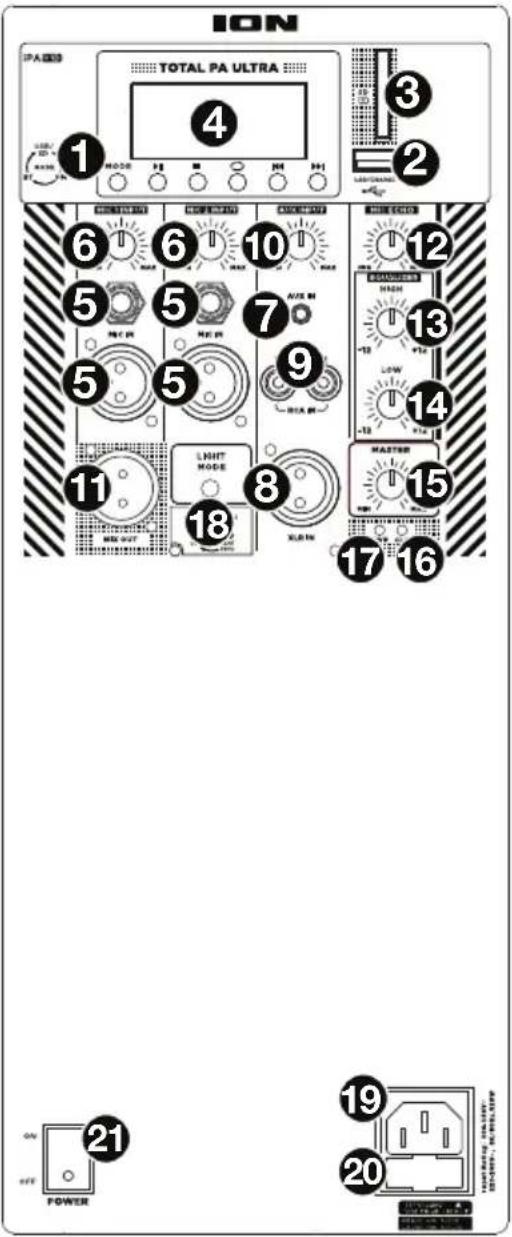

Artikelen die niet zijn opgesomd in Introductie > Inhoud van de doos worden afzonderlijk verkocht. Tabletcomputer Microfoons SD-kaart USB-stick Smartphone Stroom40 Kenmerken Achterpaneel

1. Mediapaneel: Bedieningsknoppen voor geluidsbronnen van USB-

stick, SD-kaart, FM-radio (indien van toepassing) en Bluetooth. Het modussymbool van de mediapaneelbron gaat branden wanneer deze bron wordt afgespeeld. Opmerking: Een USB-station of SD-kaart moet afspeelbare bestanden bevatten om te worden weergegeven op het scherm van het mediapaneel. U kunt APE, FLAC, MP3, 16-bits WAV-bestanden en WMA-bestanden afspelen.

2. USB-poort: Sluit hier uw USB-stick aan om muziek af te spelen. U

kunt deze poort ook gebruiken om een USB-apparaat op te laden.

3. SD-kaartsleuf: Plaats hier uw SD-kaart.

4. Scherm: Geeft de mode van het mediapaneel voor USB, SD, FM-

radio (indien van toepassing) en Bluetooth. Opmerking: Het scherm is voorzien van een plastic beschermfolie. Verwijder dit folie voor een optimale kijkervaring.

5. Microfoon-ingangen (6,35 mm en XLR): Sluit een dynamische

microfoon aan op de XLR- of 6,35 mm ingangen. Regel het volume van de XLR en 6,35 mm ingangen met de microfoon ingangsvolume knop.

6. Microfoon ingangsvolume: Draai aan deze knop om het

ingangsvolume van het microfoon kanaal te regelen.

7. Aux-ingang (3,5 mm): Sluit op deze stereo aux-ingang van 3,5 mm

een cd-speler, digitale mediaspeler of andere geluidsbron aan. Regel het uitgangsvolume met de Aux-ingangsvolume knop.

8. Lijnniveau-ingang (XLR): Sluit op deze XLR-ingang op lijnniveau

een lijnniveau mixer of muziekinstrument aan. Regel het uitgangsvolume met de Aux-ingangsvolume knop. Maak gebruik van deze line-level input bij het koppelen van twee Total PA Ultra units.

9. RCA-ingangen: Sluit op deze ingangen een cd-speler, digitale

mediaspeler, mixer of andere mediabron aan. Regel het uitgangsvolume met de Aux-ingangsvolume knop.

10. Aux-ingangsvolume: Draai aan deze knop om het volume van

het Aux-ingang, lijnniveau-ingang en RCA-ingangen te regelen.

11. Mix Out-uitgang (XLR): Sluit deze XLR-uitgang aan op een andere

actieve luidspreker (met versterker). Het uitgangsniveau wordt geregeld door de volume-instelling van elk kanaal (microfoon ingang volume, Aux-ingang volume, en hoofdvolume).

12. Mic Echo: Gebruik deze knop toe te voegen of te verwijderen van een echo-effect aan de microfoon ingangen.

13. EQ Hoog: Verhoogt of verlaagt de hoge (treble) frequenties voor microfoon ingangen, Aux-ingang en

mediapaneelbronnen binnen een bereik van -12 dB tot +12 dB.

14. EQ Laag: Verhoogt of verlaagt de lage (bas) frequenties voor microfoon ingangen, Aux-ingang en

mediapaneelbronnen binnen een bereik van -12 dB tot +12 dB.

15. Hoofdvolume: Draai aan deze knop om het hoofdvolume van de Total PA Ultra-luidspreker aan te passen.

16. Clip-LED: Deze LED begint rood te knipperen als het signaal van de ingangen of de bron van het mediapaneel

overstuurd wordt. Als dat gebeurt, verlaag dan de instelling van volumeknop microfoon ingang volume, Aux- ingang volume, of hoofdvolume.

17. Stroom-LED: Geeft aan of Total PA Ultra aan of uit staat.

18. Verlichtingsmodus-knop: Druk op deze knop om te schakelen tussen vier modi voor de lampjes op het

• Auto 1: De lampjes doorlopen op een vast tempo de verschillende kleuren. Tijdens het doorlopen, heeft de lichtring dezelfde kleur als de verlichte woofer. In deze modus kunt u de knop Lichtmodus ingedrukt houden om de lampjes hun huidige kleur te doen behouden. Deze knop opnieuw indrukken en vasthouden om van kleur te veranderen. Auto 1 is de standaardmodus wanneer de Total PA Ultra wordt ingeschakeld.

• Auto 2: De lampjes doorlopen op een vast tempo de verschillende kleuren. Tijdens het doorlopen heeft de lichtring een andere kleur dan de verlichte woofer. In deze modus kunt u de knop Lichtmodus ingedrukt houden om de lampjes hun huidige kleur te doen behouden.

• Beat Sync: De lichtring knippert en verandert van kleur afhankelijk van het tempo van de muziek die op de luidspreker wordt afgespeeld. De verlichte woofer doorloopt op een vast tempo de verschillende kleuren.

• Off: De lichten gaan uit.

19. Ingang voor stroomkabel (IEC): Sluit de meegeleverde stroomkabel hierop aan om het apparaat van stroom

20. Zekering: De oriëntatie van de zekeringhouder bepaalt de huidige spanningsinstelling van

Total PA Ultra. De huidige instelling wordt weergegeven boven de witte driehoek (): 110– 120 V of 220–240 V. Als u de Total PA Ultra gebruikt in een land met een andere netspanning, wijzig dan de spanning door de zekering te verwijderen, deze om te keren en terug te plaatsen. Als de zekering van het apparaat kapot is, til dan dit klepje op om de zekering te vervangen. Vervang deze door een zekering van passende waarde (afgedrukt onder de stroomkabelingang van het apparaat). Een zekering met onjuiste waarde kan het apparaat en/of de zekering beschadigen.

21. Aan/uit-schakelaar: Zet Total PA Ultra aan of uit.

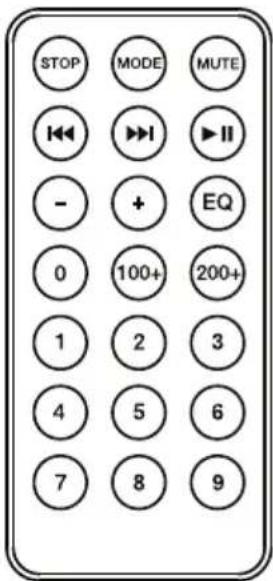

Mediapaneel Mediapaneelfuncties MODE Modus: Schakelt om tussen de verschillende modi: USB, SD-kaart, FM-radio (indien van toepassing), en Bluetooth. Opmerking: Een USB-station of SD-kaart moet afspeelbare bestanden bevatten om te worden weergegeven op het scherm van het mediapaneel. U kunt APE, FLAC, MP3, 16-bits WAV-bestanden en WMA-bestanden afspelen. Afspelen/Pauzeren: Speelt de mediapaneelbron af van USB, SD-kaart of Bluetooth. Houd de knop Afspelen/Pauzeren 2 seconden lang ingedrukt om de automatische opslagfunctie van voorinstellingen te starten (indien van toepassing). Dit springt naar de laagste zender (87,5) en doorloopt de hele FM-band om automatisch de sterkste zenders te programmeren. Herhaling: Herhaal alle nummers (ALL), herhaal alle nummers in de huidige map (FOLd), herhaal het nummer dat momenteel van USB of SD wordt afgespeeld (OnE) of speel de nummers in willekeurige volgorde (rAn). Vorige: Indien eenmalig ingedrukt: speelt het vorige nummer af van de USB-stick, SD-kaart, Bluetooth. Druk bij het beluisteren van de FM-radio (indien van toepassing) eenmalig op de knop om terug te bladeren door de radiostations en houd de knop ingedrukt om achteruit te zoeken door de geprogrammeerde zenders. Volgende: Indien eenmalig ingedrukt: Speelt het volgende nummer af van de USB-stick, SD-kaart of Bluetooth. Druk bij het luisteren naar de FM-radio (indien van toepassing) een keer op de knop Volgende om de vorige geprogrammeerde zender te beluisteren en houd deze knop ingedrukt om vooruit te bladeren door de geprogrammeerde zenders. Opmerking: In sommige apps kunnen de knoppen Vorige ( ) of Volgende ( ) een andere afspeellijst of muziekgenre oproepen.42 Afstandsbediening mediapaneel Opmerking: Richt de afstandsbediening recht op de voorkant van de woofer van de luidspreker. De verlichting in de kamer en de levensduur van de batterij kunnen het werkingsbereik van de afstandsbediening beïnvloeden. Opmerking: Om de afstandsbediening voor de eerste keer te gebruiken, moet u het lipje uit het batterijcompartiment trekken. Volg voor het vervangen van de batterij van de afstandsbediening het diagram op de achterkant van de afstandsbediening. Gebruik als vervangbatterij een 3V DC CR2032 lithium knoopbatterij.

• Stop: Stopt het afspelen van de mediapaneelbron.

• Modus: Selecteert de mediapaneelbron: USB, SD, Bluetooth, of FM-radio (indien van toepassing). Opmerking: Een USB-station of SD-kaart moet afspeelbare bestanden bevatten om te worden weergegeven op het scherm van het mediapaneel. U kunt APE, FLAC, MP3, 16-bits WAV-bestanden en WMA-bestanden afspelen.

• Dempen: Dempt de muziek die op de mediapaneelbron wordt afgespeeld.

• Vorige ( ): Gaat naar het vorige nummer op USB of de SD-kaart. Bij het beluisteren van audiobronnen over Bluetooth roept het indrukken van de knop Vorige in sommige apps een andere afspeellijst of muziekgenre op. Druk bij het beluisteren van de FM-radio (indien van toepassing) eenmalig op de knop Vorige om terug te bladeren door de radiostations en houd de knop ingedrukt om achteruit te zoeken door de geprogrammeerde zenders.

• Volgende ( ): Gaat vooruit naar het volgende nummer op USB of SD-kaart. Bij het luisteren naar audiobronnen via Bluetooth, roept het indrukken van Volgende mogelijk een andere afspeellijst of muziekgenre op. Druk bij het luisteren naar de FM-radio (indien van toepassing) een keer op de knop Volgende om de vorige geprogrammeerde zender te beluisteren en houd deze knop ingedrukt om vooruit te bladeren door de geprogrammeerde zenders.

• Afspelen/Pauzeren ( ): Speelt de mediapaneelbron af van USB, SD-kaart of Bluetooth. Houd de knop Afspelen/Pauzeren 2 seconden lang ingedrukt om de automatische opslagfunctie van voorinstellingen te starten (indien van toepassing). Dit springt naar de laagste zender (87,5) en doorloopt de hele FM-band om automatisch de sterkste zenders te programmeren. Opmerking: Bestanden van een USB-stick of SD-kaart worden eerst afgespeeld in alfabetische volgorde, op basis van de inhoud van de hoofdmap, daarna alfabetisch per map en ten slotte alfabetisch op basis van de naam van het nummer.

• Vol –: Verlaagt het volume van de geluidsbron op het mediapaneel.

• Vol +: Verhoogt het volume van de geluidsbron op het mediapaneel. Opmerking: De volumeknop op de afstandsbediening verandert het volume van de mediapaneelbron, samen met de fysieke volumeknop op het mediapaneel, op het achterpaneel van het apparaat.

• EQ: Selecteert één van de volgende digitale EQ-voorinstellingen, toepasbaar op een geluidsbron van het mediapaneel: Bas (BAS), Pop (POP), Rock (rOC), Jazz (JA2), Klassiek (CLA), Country (COU) en Geen EQ (OFF, standaard fabrieksinstelling). Opmerking: De digitale EQ werkt alleen voor bronnen afkomstig van Bluetooth, USB-flashstation of SD-geheugenkaart.

• 100+: bladert 100 nummers vooruit.

• 200+: bladert 200 nummers vooruit.

• Cijfers: Biedt kanaalkeuze van FM-radiostations (indien van toepassing) en nummerkeuze voor bronnen van USB-station of SD-geheugenkaart.43

Operatie Een Bluetooth-apparaat koppelen

1. Zet uw Bluetooth-apparaat aan.

2. Zet Total PA Ultra aan.

3. Gebruik de Mode-knop om de Bluetooth-modus te selecteren. Op het scherm verschijnt "bt". Total PA

Ultra activeert de koppelingsmodus en zoekt naar Bluetooth-apparaten. U weet of u zich in koppelingsmodus bevindt als het Bluetooth-pictogram knippert. Bovendien waarschuwen automatische stemprompts van de luidspreker u over de status van het apparaat: Bluetooth koppelen, Bluetooth verbonden of Bluetoothverbinding verbroken. *

4. Navigeer naar het instelscherm van uw Bluetooth-apparaat, zoek naar Total PA Ultra en maak

verbinding. Het Bluetooth-pictogram blijft branden. Opmerking: Gebruikers die problemen ondervinden met het koppelen of het afspelen van muziek moeten overwegen het besturingssysteem van hun apparaat bij te werken.

5. Om de koppeling te verbreken: schakel Bluetooth uit op uw apparaat of selecteer dit apparaat

vergeten (Forget this device) op uw apparaat.

• Als u de gesproken aanwijzingen wilt uitschakelen (of inschakelen), druk en houd de knop Afspelen/ pauzeren in op het Mediapaneel terwijl Bluetooth is geselecteerd als mediapaneelbron.

Een Bluetooth-apparaat koppelen met NFC NFC (near-field communication) maakt gegevensuitwisseling, zoals koppeling, mogelijk tussen apparaten door ze zachtjes tegen elkaar te stoten. Raadpleeg de handleiding van uw apparaat om te zien of deze functie wordt ondersteund. NFC gebruiken om te koppelen met de Total PA Ultra:

1. Om NFC te gebruiken, moet uw apparaat zijn ingeschakeld en ontgrendeld.

2. Ga naar het menu Instellingen van uw apparaat en controleer of NFC staat Aan (eenmalige handeling).

3. Zet de Total PA Ultra aan.

4. Met uw apparaat kort het NFC-logo op het achterpaneel van de Total PA Ultra aanraken en het ertegen

5. Volg de koppelingsinstructies die op uw telefoon verschijnen. Als een wachtwoord wordt gevraagd,

6. Stoot zachtjes uw apparaat tegen het NFC-logo.

Twee luidsprekers met elkaar verbinden Twee Total PA Ultra -luidsprekers koppelen:

1. Sluit een XLR-kabel aan op de Mix-uitgang op het achterpaneel van een Total PA Ultra.

2. Sluit het andere uiteinde van de XLR-kabel aan op de XLR-ingang van een andere Total PA Ultra.

3. Zet beide luidsprekers aan. Met Aux-ingangsvolume op de tweede luidspreker kunt u het niveau van

het ingangssignaal aanpassen.44 Problemen oplossen Het geluid is vervormd: Probeer het volumeniveau van uw geluidsbron of muziekinstrument te verlagen. Probeer ook het algemene volume van Total PA Ultra te verlagen. Er zijn teveel bassen: Probeer de toon- of EQ-bedieningsknop op Total PA Ultra of uw geluidsbron bij te regelen om het basniveau te verlagen. Dit stelt u in staat de muziek luider te zetten vooraleer “afgeknipte” (vervormde) klanken optreden. Er is een hoge fluitende pieptoon bij het gebruik van een microfoon: Dit is waarschijnlijk feedback. Richt de microfoon weg van de luidspreker. Als het geluid van de microfoon niet boven de muziek uitkomt: Verlaag het volume van de muziek van uw geluidsbron. Wanneer ik druk op Vorige ( ) of op Volgende ( ) gaat het apparaat niet naar de volgende FM- zender: Een korte druk op de knop springt naar de voorinstellingen. Houd de knop ingedrukt om naar de volgende zender te zoeken. (Indien van toepassing.) Als het radiostation blijft knipperen: het apparaat is momenteel gedempt. Hef het dempen op om het geknipper stop te zetten en het afspelen te hervatten. Het titelnummer op USB (voorbeeld: 001) knippert traag: het afspelen van muziek van het USB-station wordt gedempt. Hef het dempen op om het geknipper stop te zetten en het afspelen te hervatten. Op het LCD-scherm staat “NONE” te lezen: het apparaat bevindt zich in USB/SD-modus, maar er is geen USB-station aangesloten, noch een SD-kaart ingebracht. Als het USB-station of de SD-kaart correct is aangesloten of geplaatst, controleer dan of deze afspeelbare bestanden bevat (APE, FLAC, MP3, 16-bits WAV-bestanden of WMA-bestanden). Als het Bluetooth-logo snel knippert: het apparaat bevindt zich momenteel in koppelingsmodus. Als het Bluetooth-logo traag knippert: een apparaat is gekoppeld, maar de muziek is gedempt. Hef het dempen op om het geknipper stop te zetten en het afspelen te hervatten. Als u uw audioapparaat niet kunt aansluiten op Total PA Ultra via Bluetooth:

• Houd uw audioapparaat (bv. smartphone of tablet) en Total PA Ultra zo dicht mogelijk bij elkaar wanneer u verbinding probeert te maken. Zorg ervoor dat zowel het audioapparaat als Total PA Ultra geen hinder ondervinden van muren, meubels, enz.

• De Bluetooth-verbinding op Total PA Ultra opnieuw instellen om Total PA Ultra te ontkoppelen van een ander audioapparaat en herstart het zoekproces. Als dit niet meteen werkt, zet Total PA Ultra dan eerst uit en vervolgens terug aan. Zie Een Bluetooth-apparaat koppelen voor meer informatie.

• De Bluetooth-verbinding op uw audioapparaat opnieuw instellen door Bluetooth uit en dan weer aan te zetten. Hiervoor kunt u terecht in het Bluetooth-menu van de Instellingen van uw telefoon of ander audioapparaat. Als dat niet werkt en u voorheen al verbinding hebt gemaakt met Total PA Ultra, zoek dan naar Total PA Ultra in de lijst met beschikbare of voorheen aangesloten apparaten in het Bluetooth-menu van uw audioapparaat, tik op het tandwielpictogram of het "i"-pictogram naast de naam en kies vervolgens Ontkoppelen of Vergeten. Zet Total PA Ultra uit en opnieuw aan en probeer opnieuw te koppelen zodra het opnieuw verschijnt in uw lijst met beschikbare apparaten. Opmerking: Als Total PA Ultra onlangs werd gekoppeld met een ander audioapparaat dat zich nog steeds binnen het bereik bevindt, dan moet u dit proces mogelijk ook met dat audioapparaat herhalen om volledig te kunnen ontkoppelen.45 Appendix (English) Technical Specifications Output Power 500 W (Peak) Max SPL (@ 1 m) 116 dB peak, 110 dB continuous C-weighted, free space Low Frequency 15” (381 mm) woofer, 2” (51 mm) voice coil High Frequency 1” (25 mm)-exit ferrite compression driver, 1” (25 mm) voice coil Crossover
