| Caractéristique | Détails |
|---|---|
| Type de produit | Générateur |
| Modèle | Zipper ZISTE1100IV |
| Puissance nominale | 1100 W |
| Type de moteur | 4 temps |
| Capacité du réservoir | 4 litres |
| Autonomie | Environ 8 heures à pleine charge |
| Poids | 25 kg |
| Dimensions | 55 x 40 x 40 cm |
| Niveau sonore | 58 dB |
| Utilisation | Idéal pour les activités de camping, les chantiers et les secours d'urgence |
| Maintenance | Vérifier l'huile régulièrement, nettoyer le filtre à air, contrôler le système d'allumage |
| Sécurité | Ne pas utiliser dans des espaces fermés, respecter les consignes de sécurité lors du remplissage de carburant |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - ZISTE1100IV Zipper
Questions des utilisateurs sur ZISTE1100IV Zipper
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Générateur au format PDF gratuitement ! Retrouvez votre notice ZISTE1100IV - Zipper et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ZISTE1100IV de la marque Zipper.
MODE D'EMPLOI ZISTE1100IV Zipper
15.1 Utilisation correcte 31
15.1.1 Conditions environnementales ....31
15.1.2 Utilisation interdite 31
15.2 Conditions requises pour les utilisateurs....31
15.3 Instructions de sécurité 32
15.4 Consignes de sécurité particulières pour la machine 32
15.5 Consignes de sécurité pour les machines à moteur à combustion interne ..... 32
15.6 Risques résiduels 33
16 UTILISATION 34
16.1 Contrôle de pré-fonctionnement.... 34
16.1.1 Vérifier l'huile moteur 34
16.1.2 Vérifier le carburant....34
16.2 Instruction de fonctionnement 34
16.3 Fonctionnement.... 35
16.3.1 Démarrage 35
16.3.2 Arrêt de la machine....35
17 ENTRETIEN 36
17.1 Plan de maintenance 36
17.2 Nettoyage....36
17.3 Changement d'huile moteur 37
17.4 Nettoyage du filtre à air 37
17.5 Bougie d'allumage 38
17.6 Ravitaillement d'essence et filtre à essence 38
17.7 Transport....38
17.8 Stockage....38
17.9 Recyclage 39
18 DÉPISTAGE DE PANNE 39
19 PREDGOVOR (HR) 40
20 SIGURNOST 41
FR Conforme CE! - Ce produit est conforme aux Directives CE.
FR LIRE LE MANUEL! Lire le manuel d'utilisation et de maintenance avec soin permet de se familiariser avec les fonctions en vue d'utiliser correctement la machine afin d'éviter les blessures et le dysfonctionnement de l'appareil.
HR PROČITAJTE UPUTE! Pročitajte priručnik za korisnike i održavanje te se dobro upoznajte s kontrolnim uređajima kako biste pravilno koristili stroj i izbjegli osobne ozljede ili oštećenja stroja.
FR ATTENTION! Ignorer les signes et avertissement de sécurité présent sur la machine ainsi qu'ignorer les instructions présentes dans ce manuel peut causer des blessures graves et même conduire à la mort.
HR POZOR! Nepoštivanje sigurnosnih znakova/naljepnica na stroju te nepoštivanje sigurnosnih uputa može uzrokovati ozljede, čak i smrtnu opasnost.
FR Risque de brûlure!
HR Opasnost od opeklina!
SL Nevarnost opeklin!
HU Égésveszély!
CZ Riziko popálení!
FR Garder une distance de sécurité !
HR Držite siguran razmak!
FR Danger d'intoxication (CO)! Utiliser uniquement en extérieur long de fenêtre ouverte et hors vents!
HR Opasnost od trovanja (CO)! Ne smijete raditi u zatvorenom prostoru niti daleko o otvorenih prostora i izlaznih otvora!
FR Avertissement concernant les substances inflammables; Toujours arrêter le moteur avant de remplir.
FR ATTENTION! Pour le transport l'huile a été vidangée. Remplir avec une huile moteur 4-temps de qualité avant la première utilisation! L'utilisation de la machine sans huile impliquerait des dommages moteurs important et annulerait la garantie.
Ce manuel contient des informations et des conseils pour une utilisation correcte et sûre et l'entretien des Générateur à plaque ZIPPER, ZI-STE2800 ; ZI-STE5500 ; ZI-STE8000 et ZI-STE8004. Ci-après le nom commercial habituel de l'appareil (voir page de couverture) de ce manuel sera remplacé par le terme "machine".
Le manuel fait partie de la machine et ne doit pas être stocké séparément. Le lire attentivement avant la première utilisation de la machine et le conserver pour référence future. Lorsque la machine est utilisée par d'autres personnes, toujours remettre le manuel avec la machine!
Lire et respecter les consignes de sécurité!
En raison des progrès constants dans la conception des produits les photos et le contenu peuvent varier légèrement. Cependant, si vous constatez des erreurs, merci de nous en informer.
Les spécifications techniques sont soumises à changements!
Merci de vérifier le contenu du produit immédiatement après réception pour un éventuel dommage de transport ou de parties manquantes. Les revendications de dommages de transport ou pièces manquantes doivent être émise immédiatement après la réception initiale de la machine et son déballage, et ceux avant de mettre la machine en marche. Merci de comprendre que les demandes ultérieures ne pourront être acceptées.
Droit d'auteur
© 2020
Ce document est protégé par le droit international des droits d'auteur. Tous droits réservés. Surtout la réimpression et la traduction et la représentation des images seront poursuivies par la loi.
Le lieu de juridiction est le tribunal responsable de ZIPPER Maschinen, comme convenu.
Contact service après-vente
Cette section contient des instructions et des informations importantes pour la mise en service et le fonctionnement en toute sécurité de la machine.
Pour votre sécurité, veuillez lire attentivement ces instructions avant d'utiliser la machine. Cela permet d'utiliser la machine en toute sécurité, évitant ainsi les malentendus, les blessures et les dommages matériels. Notez également les symboles utilisés sur la machine, les pictogrammes, les instructions et les avertissements de sécurité!
15.1 Utilisation correcte
La machine est conçue pour les activités suivantes:
Ce générateur est conçu exclusivement pour le fonctionnement des appareils électriques, à la performance maximale dans les spécifications de performance du générateur. Un courant de démarrage plus élevé de charge inductive doit être considéré.
Le générateur est conçu pour fonctionner à partir de résistance classique et charges inductives telles que les lumières, outils à main électrique (perceuses, scies à chaîne électriques, compresseurs) déterminées.
Lorsqu'il est connecté à des systèmes stationnaires tels que le chauffage, l'alimentation de la maison, de systèmes de climatisation ou de l'alimentation de maisons mobiles, par rapport au terminal et la terre, vous devez nécessairement consulter un électricien qualifié et le fabricant de chauffage pour obtenir des conseils.
Si vous utilisez la machine autrement que comme indiqué dans ce manuel, ZIPPER-MASCHINEN décline toute demande de garantie, ou donner une compensation.
15.1.1 Conditions environnementales
La machine est conçue pour fonctionner dans les conditions suivantes:
| Humidité: | max. 65 % |
| Température (opérationnel) | +5°C à +40°C |
| Température (stockage, transport) | -20°C à +55°C |
15.1.2 Utilisation interdite
- Ne pas utiliser la machine sans la condition physique et mentale appropriée.
- N'utilisez pas la machine sans une bonne connaissance du mode d'emploi (machine + moteur).
- Toute modification de la conception de la machine est interdite.
- N'utilisez pas la machine par temps humide et sous la pluie.
- N'utilisez pas la machine dans un environnement potentiellement explosif.
- N'utilisez pas la machine à l'intérieur ou à endroits fermés.
- L'utilisation de la machine sans les dispositifs de sécurité est interdite.
- Interdit d'enlever les signes de sécurité attachés à la machine.
- Il est interdit de modifier, supprimer ou manipuler les dispositifs de sécurité de la machine.
Si vous utilisez la machine autrement que comme indiqué dans ce manuel, ZIPPER-MASCHINEN décline toute demande de garantie, ou donner une compensation.
15.2 Conditions requises pour les utilisateurs
Pour utiliser la machine, une condition physique et mentale adéquate est requise, ainsi qu'une connaissance préalable du manuel d'utilisation.
Les lois et réglementations locales en vigueur peuvent limiter l'âge de l'opérateur et limiter l'utilisation de cette machine!
Mettez votre équipement de protection individuelle avant de travailler avec la machine. Les travaux sur les composants ou équipements électriques ne doivent être effectués que par un électricien qualifié ou sous la direction et la supervision d'un électricien qualifié.
15.3 Instructions de sécurité
Pour éviter les dysfonctionnements, les dommages et les problèmes de santé, les points suivants doivent être pris en compte lors de l'utilisation de la machine, en plus des règles générales relatives à la sécurité du travail:
- Vérifiez que la machine est en bon état avant chaque utilisation.
Assurez-vous que tous les dispositifs de protection sont en place et en bon état de fonctionnement et que tous les écrous, boulons, etc. sont sont serrés. N'utilisez pas la machine si des pièces manquent ou sont endommagées!
- Assurez des conditions d'éclairage adéquates dans la zone de travail et autour de la machine.
- Gardez les mains et les pieds à l'écart des pièces mobiles de la machine, risque d'écrasement.
- Assurez-vous qu'il n'y a pas de câbles électriques sous tension, de conduites de gaz ou d'eau dans la zone de travail qui pourraient être endommagés par les vibrations.
- Retirez tout outil de réglage avant de mettre la machine en marche.
- Ne laissez jamais la machine sans surveillance en cours de fonctionnement (éteignez la machine avant de quitter la zone de travail).
- Les personnes non autorisées, en particulier les enfants, doivent être tenues à l'écart de la machine!
- La machine ne peut être utilisée, entretenue ou réparée que par des personnes familiarisées avec cette machine et ayant reçu des instructions sur les dangers pouvant survenir pendant ce travail.
- Portez des vêtements et un équipement de sécurité appropriés lorsque vous travaillez avec la machine (protection auditive, gants, lunettes de sécurité, chaussures de sécurité, vêtements de protection ajustés, etc.).
- Il est interdit de travailler avec la machine en cas de fatigue, de manque de concentration ou sous l'influence de drogues, d'alcool ou de médicaments!
- N'utilisez jamais la machine en présence de liquides ou de gaz inflammables (risque d'explosion!).
- Effectuez les travaux d'entretien, de réglage et de nettoyage uniquement lorsque le moteur est arrêté.
- Utilisez uniquement les pièces de rechange et les accessoires recommandés par Zipper Maschinen.
15.4 Consignes de sécurité particulières pour la machine
- Ne pas utiliser le générateur sous la pluie, l'humidité ou une humidité élevée. RISQUE DE CHOC ÉLECTRIQUE! Danger de mort!
- Placer la machine à au moins 1m d'un bâtiment ou de l'équipement qui lui est connecté.
- Placer la machine de niveau et d'une position sûre. Ne pas tourner ou modifier la position de la machine lors de son fonctionnement.
15.5 Consignes de sécurité pour les machines à moteur à combustion interne
- Ne touchez pas le moteur et/ou le silencieux pendant l'utilisation de la machine ou immédiatement après l'avoir arrêtée! Ces pièces chauffent pendant le fonctionnement et peuvent causer de graves brûlures.
- Ne touchez pas le connecteur de la bougie lorsque le moteur est en marche (décharge électrique!).
- N'utilisez pas l'appareil dans des endroits fermés ou dans des endroits mal ventilés, à moins que la ventilation soit adéquate, par le biais d'extracteurs d'air ou de tuyaux. (Risque d'étouffement dû au monoxyde de carbone!).
- Ne pas fumer en utilisant la machine.
- Ne pas fumer en mettant du carburant dans la machine.
- Ne ravitailler la machine en carburant que dans un endroit bien ventilé.
- Ne chargez pas de carburant dans la machine lorsque le moteur tourne ou est encore chaud.
- Ne chargez pas de carburant dans la machine à proximité de flammes nues.
- Ne pas renverser de carburant lors du remplissage du réservoir. En cas de renversement, nettoyez l'endroit avant de démarrer la machine.
-
Ne démarrez pas le moteur lorsque le moteur à essence est noyé et que la bougie est retirée, le carburant stocké dans le cylindre sortira du trou de la bougie.
-
N'essayez pas de faire un test de démarrage du moteur s'il est noyé ou s'il sent l'essence. Une étincelle pourrait enflammer les vapeurs.
- N'utilisez pas d'essence ou d'autres types de carburants inflammables ni de solvants pour nettoyer les pièces de la machine, en particulier dans les espaces confinés. Les vapeurs des carburants et des solvants peuvent exploser.
- Toujours garder la zone autour du silencieux exempte de substances étrangères telles que feuilles, papier, boîtes en carton, etc. Un silencieux chaud pourrait enflammer ces substances et provoquer un incendie.
- Ne pas oublier de fermer le bouchon du réservoir de carburant après avoir fait le plein.
- Vérifiez régulièrement la conduite de carburant et le réservoir à la recherche de fuites et de fissures. N'utilisez pas la machine si le circuit d'alimentation en carburant présente des fuites.
- Stocker le carburant fourni dans des conteneurs désignés et approuvés.
15.6 Risques résiduels
Même si toutes les règles de sécurité et instructions d'utilisation sont respectées, il existe certains risques résiduels.
- Risque de brûlure:
Toucher l'échappement, le moteur et d'autres composants de la machine qui peuvent être brulant lors du fonctionnement prolongé de la machine est source de brûlures graves.
- Risque de feu et d'explosion:
L'essence et hautement inflammable et explosive dans certaine condition.
Ne JAMAIS ni l'essence ni l'huile lorsque la machine est en fonctionnement ou encore chaude.
Lors du ravitaillement ou dans les endroits où le carburant est stocké, ne pas fumer ou permettre la présence de flamme ou d'étincelles.
Ne pas trop remplir le réservoir afin d'éviter un risque de débordement d'essence. Si du carburant est déversé, s'assurer que la zone et la machine est complètement sèche et nettoyé avant de démarrer le moteur.
S'assurer que le bouchon de réservoir est hermétiquement fermée après un ravitaillement et d'une manière générale avant d'allumer la machine.
- Risque chimique
Ne jamais ravitailler un moteur à essence ou diesel dans une zone fermée sans ventilation adéquate.
Les émissions de monoxyde de carbone provenant des unités d'entraînement interne de la machine peuvent causer, dans des espaces confinés des effets graves sur la santé par inhalation e même la mort. Par conséquent, utiliser la machine uniquement dans des pièces bien ventilées ou à l'extérieur.
Les combustibles liquides peuvent causer des dommages graves sur la peau et l'environnement.
- Risque de choc électrique
Un contact électrique peut causer un choc électrique.
Ne jamais toucher l'unité avec des mains mouillées. S'assurer que la machine est correctement reliée à la terre.
- Dommage auditif
Se trouver pendant une longue période dabs une zone proche de la machine peut causer par la suite des problèmes auditifs.
Porter une protection auditive!
En raison de la conception et de la construction de la machine, l'utilisation de la machine peut entraîner des situations dangereuses, identifiées comme suit dans le présent manuel d'utilisation:
DANGER
Un tel avis de sécurité indique une situation extrêmement dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.
AVE R TI S SE ME NT
Un tel avis de sécurité indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.
ATTENTI ON
Un tel avis de sécurité indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer des blessures mineures.
NOTE
Un tel avis de sécurité indique une situation potentiellement dangereuse pouvant causer des dommages matériels si elle n'est pas évitée.
Malgré tous les dispositifs de sécurité, votre qualification technique pour faire fonctionner une machine telle que la ZI-STE1100IV et maintenir le bon sens sont les facteurs de sécurité les plus importants! Travailler en sécurité dépend principalement de vous!
16 UTILISATION
Après réception de la machine, vérifier que toutes les pièces sont présentes. Signaler tous dommages ou pièces manquantes immédiatement à votre revendeur ou le transporteur. Les dommages visibles doivent également être enregistrés dans la livraison sans délai, conformément aux dispositions de la garantie, sinon les marchandises seront acceptées comme livrées correctement.
16.1 Contrôle de pré-fonctionnement
16.1.1 Vérifier l'huile moteur

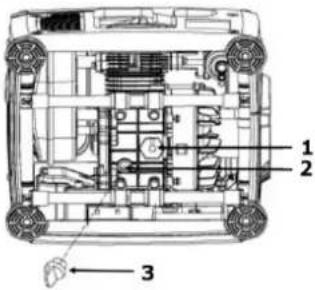

NOTE
La machine est livrée sans huile moteur ni essence! Une huile moteur 15W40 doit être rempli avant la première utilisation!
Voir le chapitre sur le changement d'huile
16.1.2 Vérifier le carburant
Placez la machine sur une surface dure et plate.
Ouvrir le réservoir de carburant.
Vérifier le filtre à essence.
Ne jamais ravitailler sans le filtre à essence!
Le carburant doit être de l'essence sans plomb
NE JAMAIS RAVITAILLER LORSQUE LE MOTEUR TOURNE !!!
16.2 Instruction de fonctionnement
NOTE
- Toujours placer la machine sur une surface dure et de niveau ! ne pas tourner ni déplacer la machine lorsqu'elle est en fonctionnement
- Toujours vérifier l'huile et le carburant avant de démarrer
- Ne pas connecter de devise à la machine avant que la machine ne fonctionne à pleine vitesse. Déconnecter la devise avant d'arrêter la machine.
- Les devises connectés doivent être en parfaite condition.
- Conserver la longueur de câble de la devise à connecté aussi courte que possible (attention distance de sécurité appareil/machine 1m minimum !).
16.3 Fonctionnement

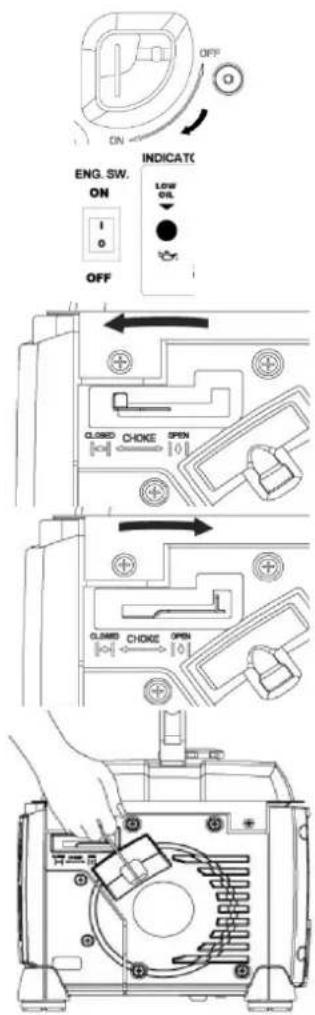

16.3.1 Démarrage
Tourner le robinet d'essence sur la position « ON »
Mettre l'interrupteur ON-OFF sur la position « I » ON.
Pour un démarrage à froid, mettre le levier de préchauffage sur la position « CLOSED ».
Pour un démarrage à chaud, mettre le levier de préchauffage sur la position « OPEN ».
Si la machine ne parvient pas à démarrer après 5 essais, mettre le levier de préchauffage sur la position « CLOSED » et ressayer.
Dans le cas d'un démarrage à froid, une fois que le moteur a démarré attendre 20 secondes puis remettre le levier de préchauffage sur la position « OPEN ».
Démarrer la machine à l'aide du lanceur:
Tenir la poignée du lanceur et tirer.
Si le moteur ne démarre pas, ressayer.
Démarrage normal après 3-4 lancements
Lors du retour du lanceur, le moteur peut soudainement se déplacer dans la direction opposée, et causer des blessures à la main!
16.3.2 Arrêt de la machine
- Dans des circonstances normales, éteindre la machine comme suit:
Éteindre d'abord la devise connectée puis la déconnectée de la machine.
Pour refroidir le générateur, le laisser un peu tourner sans devise connecté.
Refermer ensuite le robinet d'essence en le tournant sur la position « OFF ».
Le moteur tourne jusqu'à ce que le reste de carburant dans les carburateurs soit entièrement consommé.
Éteindre alors la machine en mettant l'interrupteur sur la position « 0 » OFF.
- En cas d'arrêt d'urgence du générateur, l'éteindre directement via l'interrupteur ON-OFF
Pas de nettoyage, entretien ou contrôle lorsque la machine est en fonctionnement! Éteindre et laisser refroidir la machine avant d'effectuer une quelconque manipulation!
La machine ne nécessite pas un grand entretien. Toutefois si des dysfonctionnements ou des défauts apparaissent, confier votre machine à un personnel qualifié et utiliser uniquement des pièces de rechange originale ZIPPER ! De plus, afin d'assurer une longue durée de vie de votre machine, nous recommandons hautement de suivre le plan de maintenance ci-dessous.
NOTE
Uniquement un appareil bien entretenu peut être un outil satisfaisant. Une absence d'entretien peut résulter d'accidents imprévisibles ainsi que des blessures graves. Les réparations doivent être faites via un centre de service autorisé. Une mauvaise utilisation peut endommager l'équipement et mettre en danger votre sécurité.
17.1 Plan de maintenance
| Période | Avant la 1ière utilisation | Après : 1 mois ou 5 H | Après : 3 mois ou 25 H | Après : 6 mois ou 50 H | Après : 12 mois ou 100 H | Après : 25 mois ou 250 H | |
| Huile moteur (15W40) | Inspection | X | |||||
| Changement | X | X | |||||
| Filtre à air | Inspection | X | |||||
| Changement | X | ||||||
| Bougie d'allumage | Inspection | X | |||||
| Changement | X | ||||||
| Réservoir à essence/Filtre à essence | Inspection | ||||||
| Changement | X | ||||||
Procéder à l'entretien approprié sur la première des éventualités du tableau : soit en fonction du temps donnés en mois, soit en fonction du temps donnée en heures de fonctionnement.
17.2 Nettoyage
- Nous recommandons de nettoyer la machine après chaque utilisation.
- Garder toutes les devises de sécurité, bouches d'aération, carter moteur,... exempt de saleté et de poussière autant que possible.
- Nettoyer l'appareil avec un chiffon humide et un peu de savon ou souffler à l'air comprimé à basse pression.
NOTE
L'utilisation de solvants, produits chimiques agressifs ou autres agents agressifs ont pour effet d'abimer l'habillage de la machine!
17.3 Changement d'huile moteur
NOTE
Les huiles sont toxiques et ne devraient pas être libérés dans l'environnement! Si nécessaire, contactez les autorités locales pour plus d'informations sur l'élimination appropriée.
NOTE
Vidanger l'huile utilisée complétement lorsque que le moteur est encore chaud
- Dévisser le bouchon de remplissage d'huile (3); incliner la machine et laisser couler l'huile usagée dans un récipient approprié.
- Remplir avec une huile nouvelle (15W40, 260ml) (2) et refermer le bouchon.
- Nettoyer avec un chiffon.
- Mettre la machine dans une zone bien aérée Mettre la machine sur une surface plane et démarrer le moteur. Si le niveau d'huile est suffisant, le capteur d'huile d'alerte (1) ne sera pas activé.
17.4 Nettoyage du filtre à air
- Desserrer les vis et retirer le couvercle du filtre à air (1)
- Retirer le filtre à air (2)
- Nettoyer le filtre à air avec de l'eau savonneuse, puis rincer à l'eau claire et le laisser sécher complètement avant de les réassembler.
- Remonter le filtre à air dans l'ordre inverse
17.5 Bougie d'allumage
- Retirer le capuchon de bougie d'allumage (1)
- Desserrer la bougie d'allumage (2) à l'aide d'une clé pour bougie d'allumage (3)
- Enlever les dépôts de carbone avec une brosse à fils de cuivre
• Vérifier écart d'électrode (0,6 -0,7mm) - Remonter la bougie d'allumage dans l'ordre inverse
17.6 Ravitaillement d'essence et filtre à essence
• Dévisser le bouchon du réservoir (1)
• Retirer et nettoyer le filtre à carburant (2)
• Vérifier le réservoir de carburant
- Replacer le filtre à carburant
- Bloquer la machine pour éviter qu'elle ne glisse
- Ne pas laisser un déversement de carburant se produire.
- Lorsque le générateur est placé sur le véhicule, le moteur ne doit pas être mis en route.
- Pendant le transport, protéger la machine contre la chaleur excessive. Lors de périodes longues dans un véhicule fermé le carburant peut s'enflammer en raison de la surchauffe.
17.8 Stockage
Si la machine est stockée pendant plus de 30 jours:
- Attendre que le moteur refroidisse suffisamment.
- Vidanger le carburant du réservoir dans un récipient approprié et le stocker dans un récipient approprié.
• Laisser la machine propre et sèche - Stocker dans un lieu sec, hors de portée des enfants
- Bien couvrir la machine et la stocker dans un lieu sec et propre.
Ne pas jeter votre machine à la poubelle. Contacter les autorités locales pour obtenir des informations sur les possibilités d'élimination disponibles.
Lorsque vous achetez une nouvelle machine ou un dispositif équivalant à votre revendeur, le revendeur est tenu de recycler votre vieille machine professionnellement.
18 DÉPISTAGE DE PANNE
| Problème | Cause possible | Solution |
| Le moteur ne démarre pas | Mauvaise séquence de démarrage | Se reporter à la séquence de démarrage présente dans ce manuel |
| Filtre à air sale | Nettoyer/remplacer le filtre à air | |
| Pas de carburant | Ravitailler | |
| Problème dans les durites de carburant | Vérifier l'état des durites | |
| Moteur noyé | Dévisser, nettoyer et sécher la bougie d'allumage. Ensuite, tirer le lanceur de démarrage à plusieurs reprises et réinstaller la bougie d'allumage | |
| Raccord de bougie mal ou pas positionné. | Placer correctement le raccord de bougie | |
| Pas d'allumage via la bougie | Nettoyer/remplacer la bougieVérifier les câbles d'allumage | |
| Robinet d'essence fermé | Ouvrir le robinet d'essence | |
| Huile moteur insuffisante | Vérifier/remplir l'huile moteur | |
| Le moteur démarre et s'arrête immédiatement | Réglage du ralenti incorrect | Contacter le service après-vente |
| La machine fonctionne avec interruptions | Carburateur mal ajusté | Contacter le service après-vente |
| Bougie encrassée | Nettoyer/remplacer la bougie d'allumageVérifier les connexions de la bougie | |
| Le voyant d'huile clignote | Vérifier le niveau d'huile | Remplir l'huile moteur |
| Le voyant d'huile est allumé (rouge) | Pas/pas assez d'huile moteur | Remplir l'huile moteur |
| Le voyant Output clignote avec 1x intervalle | Protection bas voltage activée | Vitesse du moteur trop faible |
| Le voyant Output clignote avec 2x intervalle | Protection haute température activée | Laisser le moteur refroidir |
| Le voyant Output clignote avec 3x intervalle | Protection de surcharge activée | Réduire la charge de la machine |
| Le voyant Output clignote avec 4x intervalle | Protection court-circuit activée | Vérifier la devise connecté à la machine |
NOTE
Lors de travaux de maintenance ou de réparation, si vous n'avez pas la formation nécessaire, laissez toujours un atelier compétent faire le travail.
19 PREDGOVOR (HR)
Poštovani korisniče!
Ova Uputa za uporabu sadrži informacije i važne upute za sigurno pokretanje i rukovanje ZIPPER električnim generatorom ZI-STE1100IV, za koje se u nastavku koristi pojam "stroj".
(FR) Pour les machines ZIPPER, utiliser toujours des pièces de rechange pour réparer la machine. Le réglage optimal de pièces réduit le temps d'installation et préserve la vie de la machine.
IMPORTANT
L'installation de pièces de rechange non d'origine annule la garantie! Utiliser toujours des pièces de rechange d'origine ZIPPER.
Pour commander des pièces détachées, s'il vous plaît utiliser le formulaire de service qui est la fin de ce manuel. Toujours entrer le type de machine et le numéro de la pièce de rechange et le nom de la pièce. Pour éviter les malentendus, il est recommandé une copie du schéma de vue explosé dans lequel vous marquez clairement les pièces de rechange nécessaires.
Vous trouverez notre adresse sur la préface de ce manuel.
La société ZIPPER Maschinen offre une garantie pour les composants mécaniques et électriques de 2 ans pour une utilisation de bricolage et 1 an pour une utilisation industrielle, à partir de la date d'achat par l'utilisateur final. En cas de défauts au cours de cette période qui ne sont pas exclus par le paragraphe 3 ZIPPER réparer ou remplacera la machine à sa discrétion.
2.) Rapport:
Afin de démontrer la validité de la demande de garantie, l'utilisateur final doit contacter son revendeur. Le revendeur doit en informer par écrit le défaut pour ZIPPER. Si la demande de garantie est légitime, ZIPPER recueillera la machine défectueuse du revendeur. Les livraisons retournés par les distributeurs qui n'ont pas été coordonnés avec ZIPPER ne seront pas acceptées et seront rejetées.
3.) Régulations:
a) Les réclamations de garantie seront acceptées si la machine est accompagnée d'une copie de la facture originale ou du ticket de caisse du distributeur ZIPPER. La garantie expire si les accessoires appartenant à la machine ne sont pas avec la machine.
b) La garantie n'inclut pas le service gratuit, l'entretien, l'inspection ou des travaux sur la machine. Les défauts causés par une mauvaise utilisation de l'utilisateur final ou revendeur ne sont pas acceptées comme garantie. Quelques exemples: les erreurs de carburant, dommages dus au gel de réservoirs d'eau, en gardant le carburant dans le réservoir pendant l'hiver, etc.
c) Défauts des pièces d'usure sont exclus, par exemple, balais en charbon, sacs d'aspirateur, lames, cylindres, lames, embrayages, joints, roues, lames de scie, cales de division, lame, inciseur, extensions de cale de division, huiles hydrauliques, les filtres à huile / air / carburant, des chaînes, des bougies, des blocs coulissantes, etc.
d) Sont également exclus les dommages sur la machine, causés par une mauvaise manipulation, si la machine a été utilisée en ignorant les instructions d'utilisation, de force majeure, les réparations ou manipulations techniques par des ateliers non autorisés ou par le client lui-même, et l'utilisation des pièces ou accessoires non originaux de ZIPPER.
e) Après vérification par notre technicien qualifié, les réclamations de garantie qui ne sont pas légitimes, les coûts entraînés (tels que les coûts de transport) et d'autres frais seront à la charge du client final ou du distributeur.
f) Dans le cas de machines défectueuses en dehors de la période de garantie, nous réparerons seulement après le paiement en avance ou avec facture du revendeur selon l'estimation des coûts (coûts de transport incl.) de ZIPPER.
g) Les réclamations de garantie peuvent être accordées que pour les clients d'un revendeur autorisé ZIPPER qui ont directement acheté la machine à ZIPPER Maschinen. Ces revendications ne sont pas transférables en cas de multiples ventes de la machine.
4.) Demandes d'indemnisation et autres obligations:
La responsabilité de la société est limitée à la valeur de marchandises ZIPPER dans tous les cas. Les réclamations pour les dommages dus à une mauvaise performance, défauts, dommages indirects ou perte de revenu due à un défaut pendant la période de garantie ne seront pas acceptées. ZIPPER a le droit d'améliorer l'appareil.
