ZISTE1100IV - Generator Zipper - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO ZISTE1100IV Zipper

OPOZORILO! Upoštevajte varnostne oznake! Neupoštevanje predpisov in napotkov za uporabo stroja lahko povzroči hude telesne poškodbe in je lahko smrtno nevarno.

PREBERITE NAVODILA! Pozorno preberite obratovalna in vzdrževalna navodila za vaš stroj in se dobro seznanite z upravljalnimi elementi stroja, da boste lahko stroj pravilno upravljali in tako preprečili poškodbe ljudi in poškodbe na stroju.

Ohranjajte varnostno razdaljo!

POZOR! Pred transportom izpustite olje. Pred uporabo rezervoar napolnite z oljem za 4-taktni motor. Neupoštevanje tega napotka povzroči trajno škodo na motorju in neveljavnost garancije!

Nevarnost zastrupitve! Ne delajte s strojem v zaprtem prostoru in tudi ne v bližini odprtih oken ter prezračevalnih odprtin.

20.1.2 Zabranjena uporaba / opasna pogrešna uporaba

22.4 Pročistač zraka

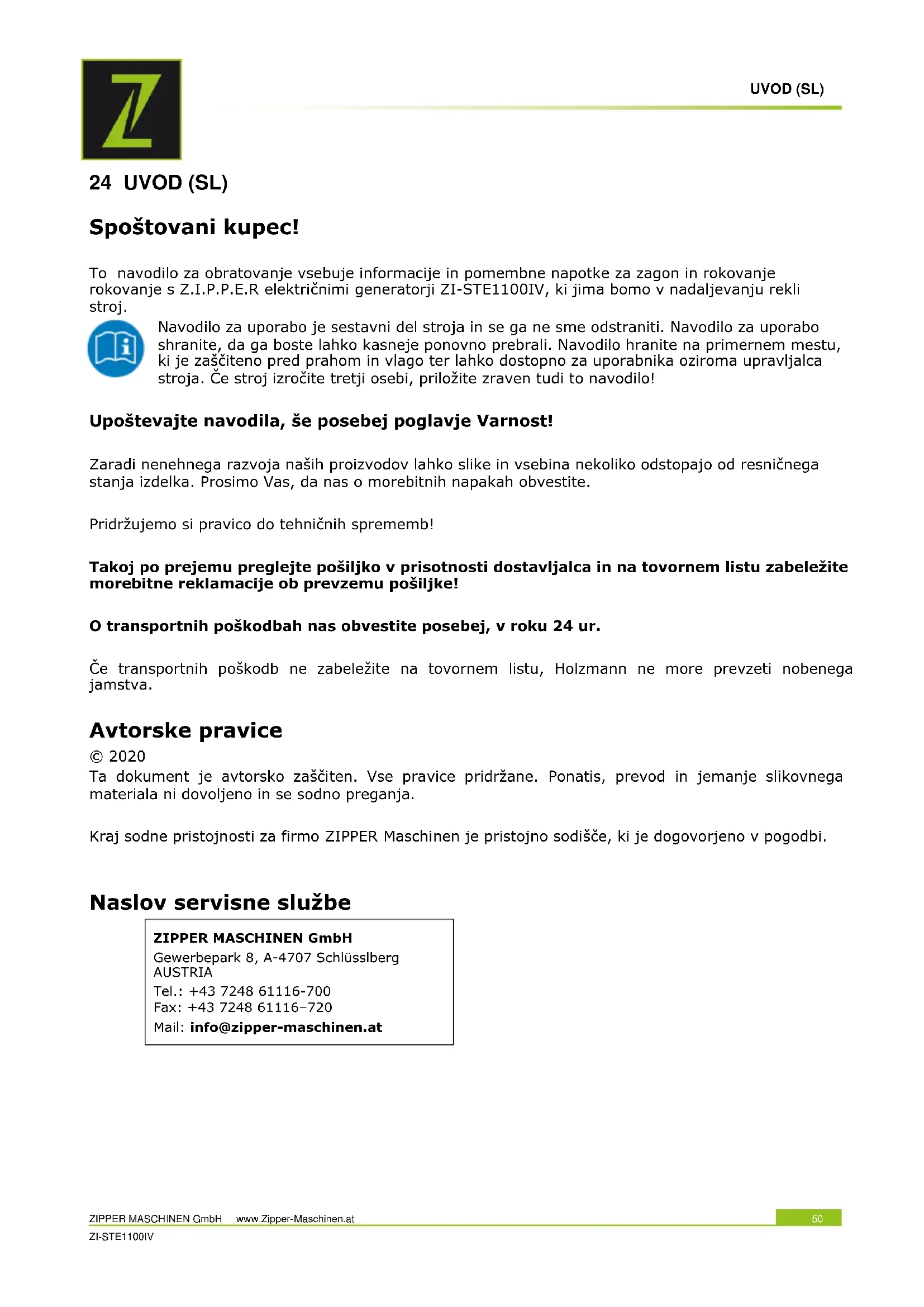

NAPOMENA Ukoliko niste u mogućnosti provesti neophodne popravke, ili nemate dovoljno znanja za provedbu, riješite problem u stručnom i ovlaštenom servisu.UVOD (SL) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 50 ZI-STE1100IV 24 UVOD (SL) Spoštovani kupec! To navodilo za obratovanje vsebuje informacije in pomembne napotke za zagon in rokovanje rokovanje s Z.I.P.P.E.R električnimi generatorji ZI-STE1100IV, ki jima bomo v nadaljevanju rekli stroj. Navodilo za uporabo je sestavni del stroja in se ga ne sme odstraniti. Navodilo za uporabo shranite, da ga boste lahko kasneje ponovno prebrali. Navodilo hranite na primernem mestu, ki je zaščiteno pred prahom in vlago ter lahko dostopno za uporabnika oziroma upravljalca stroja. Če stroj izročite tretji osebi, priložite zraven tudi to navodilo! Upoštevajte navodila, še posebej poglavje Varnost! Zaradi nenehnega razvoja naših proizvodov lahko slike in vsebina nekoliko odstopajo od resničnega stanja izdelka. Prosimo Vas, da nas o morebitnih napakah obvestite. Pridržujemo si pravico do tehničnih sprememb! Takoj po prejemu preglejte pošiljko v prisotnosti dostavljalca in na tovornem listu zabeležite morebitne reklamacije ob prevzemu pošiljke! O transportnih poškodbah nas obvestite posebej, v roku 24 ur. Če transportnih poškodb ne zabeležite na tovornem listu, Holzmann ne more prevzeti nobenega jamstva. Avtorske pravice © 2020 Ta dokument je avtorsko zaščiten. Vse pravice pridržane. Ponatis, prevod in jemanje slikovnega materiala ni dovoljeno in se sodno preganja. Kraj sodne pristojnosti za firmo ZIPPER Maschinen je pristojno sodišče, ki je dogovorjeno v pogodbi.

ZIPPER MASCHINEN GmbH Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA Tel.: [phone] Fax: [phone] Mail: [e-mail] ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 51 ZI-STE1100IV 25 VARNOST To navodilo za uporabo vsebuje informacije in pomembne napotke za uporabo in rokovanje s strojem. Zaradi Vaše varnosti pred uporabo natančno preberite to navodilo. Tako boste lahko varno delali s strojem, se izognili nesporazumom ter preprečili poškodbe ljudi ali materialno škodo. Poleg tega upoštevajte simbole in piktograme na stroju, kot tudi varnostna opozorila ter opozorila za nevarnost!

25.1 Namenska uporaba

Stroj je namenjen izključno za naslednje dejavnosti: Ta električni agregat je koncipiran izključno za obratovanje električnih naprav, katerih maksimalna zmogljivost je v mejah moči in funkcije generatorja. Upoštevati je potrebno višji zagonski tok induktivnih porabnikov. Generator je namenjen za obratovanje običajnih omskih in induktivnih porabnikov, kot so npr. svetlobne verige, električna ročna orodja (vrtalni stroji, električne verižne žage, kompresorji). Pri priključitvi na stacionarne naprave kot so ogrevanje, električno napajanje v gospodinjstvu, klimatske naprave ali za preskrbo z električno energijo v avtodomih se je v zvezi s priključkom in ozemljitvijo potrebno posvetovati z električarjem in s proizvajalcem grelnih teles Za materialno škodo ali telesne poškodbe, ki so posledica kakršnega koli drugega načina uporabe, ZIPPER MASCHINEN ne prevzema nikakršne odgovornosti ali garancije.

25.1.1 Tehnične omejitve

Stroj je namenjen za uporabo v naslednjih okoljskih razmerah: Relativna vlaga: maks. 65 % Temperatura (med obratovanjem ) +5° C do +40° C Temperatura (skladiščenje, transport) -20° C do +55° C

25.1.2 Prepovedana uporaba / nevaren način uporabe

Uporaba stroja v neprimernem telesnem ali duševnem stanju Uporaba stroja, ne da bi prej prebrali in razumeli navodila za uporabo (stroj + motor). Spremembe konstrukcije stroja Delo s strojem na vlažnih tleh ali v dežju Delo s strojem v okolju, kjer je nevarnost eksplozije Delo s strojem v zaprtem prostoru ali na zaprtem območju Delo s strojem brez ščitnika ali če je ščitnik poškodovan Odstranitev varnostnih oznak, ki so bile pritrjene na stroju. Spreminjanje, upravljanje ali izklapljanje varnostnih naprav na stroju Uporaba stroja za prevažanje oseb Nenamenska uporaba oz. neupoštevanje napotkov in opozoril v tem navodilu, vodi v takojšnjo ugasnitev vseh pravic iz garancije in pravic do povračila škode nasproti firmi ZIPPER GmbH.

25.2 Zahteve do uporabnika

Za delo s strojem morate biti v dobrem telesnem in duševnem stanju. Poleg tega morate biti dobro seznanjeni z navodilom za uporabo. Prosim, upoštevajte, da lahko lokalni zakoni in odredbe predpisujejo najnižjo dovoljeno starost rokovalca stroja in na ta način omejijo uporabo tega stroja! Pred vsakim delom na stroju imejte na sebi zaščitno opremo. Dela na električnih komponentah stroja ali opreme lahko opravljajo samo osebe, ki so strokovno usposobljene za to področje. Če tovrstna opravila opravljajo druge osebe, mora njihovo delo voditi in nadzirati strokovno usposobljena oseba.VARNOST ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 52 ZI-STE1100IV

25.3 Splošni varnostni napotki

Da bi se izognili nepravilnemu delovanju, okvaram in ogrožanju zdravja, je potrebno pri delu s strojem poleg splošnih pravil za varnost pri delu OBVEZNO upoštevati naslednje napotke: Pred vsako uporabo preverite, če je stroj v brezhibnem stanju. Pazite na to, da so vse zaščitne naprave na pravem mestu in da brezhibno delujejo. Prepričajte se, da so vse matice, vijaki itd. dobro pritrjeni. Ne zaženite stroja, če opazite, da manjkajo določeni deli ali pa so poškodovani. Poskrbite, da je na območju dela s strojem dovolj svetlo. Pri delu s strojem pazite, da so roke in noge dovolj oddaljene od gibljivih delov stroja in med obratovanjem stroja vedno pazite, da stojite STABILNO. Prepričajte se, da na področju nabijanja ni električnih kablov pod napetostjo, plinovodnih ali vodovodnih napeljav, ki bi se zaradi vibracij lahko poškodovale. Umaknite nastavitveno orodje, preden vklopite stroj. Stroj med obratovanjem nikoli ne pustite brez nadzora (stroj mora biti vedno ustavljen, ko ga zapustite). Poskrbite, da so nepooblaščene osebe, še posebej pa otroci dovolj oddaljeni od stroja. Stroj lahko upravljajo, vzdržujejo ali popravljajo samo osebe, ki so seznanjene z delovanjem stroja in z nevarnostmi, ki se lahko pojavijo med opravljanjem teh del. Pri delu s strojem vedno nosite ustrezno zaščitno opremo (zaščita za sluh, zaščitne rokavice, zaščitna obutev, tesno prilegajoča se zaščitna obleka itd.)! Ne delajte s strojem, če ste utrujeni, brez koncentracije ali pod vplivom zdravil, alkohola ali mamil! S strojem nikoli ne delajte v prisotnosti vnetljivih tekočin ali plinov (nevarnost eksplozije). Vzdrževalna, nastavitvena in čistilna dela izvajajte vedno pri izklopljenem motorju. Uporabljajte samo pribor, ki ga je priporočila firma ZIPPER.

25.4 Posebna varnostna navodila za delo s temi stroji

Generatorja ne uporabljajte, če dežuje ali v vlažnih razmerah, kot tudi ne, če je vlažnost zraka visoka. NEVARNOST ELEKTRIČNEGA UDARA! SMRTNA NEVARNOST! Generator postavite tako, da je najmanj 1 m oddaljen od sten ali naprav, ki so priključene nanj. Generator postavite na ravno in trdno podlago. Med obratovanjem je obračanje ali prevračanje stroja ter spreminjanje lokacije stroja prepovedano.

25.5 Varnostna navodila za stroje z motorjem z notranjim izgorevanjem

Ne dotikajte se motorja in/ali izpušnega lonca, ko stroj obratuje oz. neposredno po ustavitvi stroja. Ti deli se med obratovanjem močno segrejejo in lahko povzročijo opekline. Ne dotikajte se pokrova vžigalne svečke, če motor teče (nevarnost električnega udara). Motor ne sme obratovati v zaprtem ali slabo prezračenem prostoru, če ni omogočeno prezračevanje z ventilatorjem ali s pomočjo prezračevalnih cevi. (nevarnost zastrupitve z ogljikovim monoksidom). Ne kadite, ko stroj obratuje. Ne kadite, ko v stroj vlivate gorivo. Stroj polnite z gorivom le na področju, kjer je dovolj zračno. Ne polnite goriva, ko motor teče ali ko je stroj še vroč. Ne polnite goriva v bližini odprtih plamenov. Pri polnjenju goriva pazite, da ne razlivate goriva. Ne zaženite motorja če pride do izliva bencina, dokler je svečka odstranjena. Gorivo, ki se je nabralo v cilindru, izteka iz odprtine za svečko. Ne preizkušajte bencinskega motorja s vžigalno iskro, če je motor preplavljen ali vonjate bencin. Zaradi iskre se lahko vnamejo hlapi. Ne uporabljajte bencina ali druge vrste goriva oz. vnetljivih raztopin za čiščenje delov stroja, zlasti ne v zaprtem prostoru. Hlapi goriva ali vnetljive raztopine lahko eksplodirajo.VARNOST ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 53 ZI-STE1100IV Pazite na to, da v območju okrog izpušnega lonca ni tujih substanc, kot npr. listje, papir, karton itd. Vroč izpušni lonec lahko povzroči, da se te substance vnamejo in povzročijo požar. Po polnjenju goriva ponovno privijte pokrov rezervoarja. Redno pregledujte vod goriva in rezervoar, če imata netesna mesta in razpoke. Stroj ne sme obratovati, če ugotovite netesna mesta v sistemu za gorivo. Bencin hranite samo v za ta namen predvidenih in atestiranih posodah.

25.6 Opozorila na nevarnost

Kljub namenski uporabi še vedno obstajajo določena tveganja. Nevarnost opeklin Dotikanje dušilcev zvoka, izpuha ali drugih delov stroja, ki se segrejejo, lahko po dalj časa trajajočem kontinuiranem obratovanju oz. če je motor vroč, privede do težkih opeklin. Nevarnost požara in eksplozije Bencin je zelo lahko vnetljiv, v določenih okoliščinah pa je lahko tudi eksploziven. NIKOLI ne dolivajte goriva ali motornega olja, dokler stroj obratuje ali je vroč. Med vlivanjem goriva in na mestih, kjer se skladišči gorivo, ne kadite in odstranite odprt plamen ali iskre. Rezervoarja za gorivo ne prenapolnite in pri polnjenju preprečite razlitje bencina. Če se je bencin vseeno razlil, obvezno poskrbite, da bo mesto razlitja očiščeno in popolnoma suho, preden zaženete motor. Poskrbite, da bo pokrov rezervoarja za gorivo po polnjenju dobro zaprt. Kemične nevarnosti V zaprtem prostoru brez dodatnega prezračevanja nikoli ne delajte z bencinskim ali dizelskim motorjem, niti ne vlivajte goriva v rezervoar. Ogljikov monoksid v izpušnih plinih iz pogonskih delov motorja z notranjim izgorevanjem lahko v zaprtih prostorih zaradi vdihovanja povzroči okvare zdravja in celo smrt. Zato lahko stroj uporabljate le v dobro prezračenih prostorih ali na prostem. Tekoča goriva lahko povzročijo težke poškodbe kože. Zelo škodljiva pa so tudi za okolje.

• Nevarnost električnega udara Direkten kontakt z električno napetostjo lahko povzroči električni udar. Stroja se nikoli ne dotikajte z mokrimi rokami. Poskrbite za zadostno ozemljitev. Poškodbe sluha Daljše zadrževanje v neposredni bližini delujočega stroja lahko vodi v poškodbe sluha. Uporabljajte zaščito za sluh! V zvezi z gradnjo in konstrukcijo stroja lahko pri delu s strojem lahko nastanejo nevarne situacije, ki so pogojene z gradnjo in konstrukcijo stroja in so v navodilu za uporabo označene na naslednji način: NEVARNOST

Ta znak za nevarnost opozarja na neposredno nevarnost, ki lahko povzroči smrt ali težke poškodbe, če je ne preprečimo.

Ta znak za nevarnost opozarja na možno nevarnost, ki lahko povzroči težke poškodbe ali celo smrt, če je ne preprečimo.

Ta znak za nevarnost opozarja na možno nevarnost, ki lahko povzroči lažje poškodbe, če je ne preprečimo.OBRATOVANJE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 54 ZI-STE1100IV NAPOTEK

Ta znak za nevarnost opozarja na možno nevarnost, ki lahko povzroči materialno škodo, če je ne preprečimo. Kljub vsem varnostnim predpisom pa sta zdrav razum in ustrezna tehnična kvalifikacija/izobraženost za rokovanje s strojem še vedno najpomembnejše zagotovilo za varnost. Varnost pri delu je odvisna izklj 26 OBRATOVANJE Po prevzemu pošiljke preverite, če so vsi deli v brezhibnem stanju. O poškodbah ali manjkajočih delih takoj obvestite svojega trgovca ali špedicijo. Vidne transportne poškodbe je potrebno glede na garancijske določbe takoj zabeležiti na dobavnici. V nasprotnem primeru velja, da je bila pošiljka prevzeta v brezhibnem stanju.

26.1 Pred začetkom uporabe

26.2 Obratovalni napotki

Generator vedno postavite na trdno in ravno podlago. Med obratovanjem je obračanje ali prevračanje stroja ter spreminjanje lokacije stroja prepovedano. Pred zagonom vedno preverite nivo motornega olja in goriva. Naprave (porabnike) priključite na generator šele, ko ta dela s polnim številom vrtljajev. Pri izklapljanju generatorja vedno najprej izklopite napravo (porabnika). Priključene naprave morajo biti v brezhibnem stanju. Dolžina kabla do porabnika mora biti čim krajšaOBRATOVANJE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 55 ZI-STE1100IV

Zaženite motor s pomočjo zaganjalnika na poteg vrvi. Primite ročaj in močno povlecite vrvico zaganjalnika. Če se motor ne zažene, poskusite ponovno. Normalno se motor zažene po 3 do 4 poskusih. Pri zagonu s pomočjo zaganjalnika na poteg vrvi lahko motor, ki teče, povzroči nenaden povratni udarec, zaradi česar lahko pride do poškodb roke.

- V normalnih pogojih izklopite generator v naslednjih korakih: Izklopite vse priključene porabnike in jih izključite iz generatorja. Generator pustite nekaj časa teči brez priključenih porabnikov, da se ohladi. Nato glavno stikalo za VKLOP/IZKLOP preklopite v položaj „0“ OFF. Pri daljših premorih obratovanja pustite generator nekaj časa teči brez priključenih porabnikov, da se ohladi. Zatem dajte pipo za gorivo v položaj OFF. Motor teče, vse dokler ne porabi preostalega goriva v uplinjaču. Nato glavno stikalo za VKLOP/IZKLOP preklopite v položaj „0“ OFF. - V nujnih primerih generator hitro izklopite s pritiskom na stikalo za

Pred vzdrževalnimi deli izklopite stroj in pustite, da se ohladi! Stroj ne zahteva veliko vzdrževanja in ima malo delov, ki potrebujejo vzdrževanje. Motnje ali okvare, ki lahko ovirajo varno delo s strojem, dajte takoj odstraniti. NAPOTEK

Samo naprava, ki je redno vzdrževana in dobro negovana, lahko zadovoljivo služi svojemu namenu. Slabo vzdrževanje in nezadostna nega lahko privedeta do nepredvidenih nesreč in poškodb. Popravila, ki zahtevajo posebna strokovna znanja, se lahko izvajajo samo v pooblaščenih servisnih centrih. Nestrokovne intervencije lahko poškodujejo napravo ali ogrozijo vašo varnost.

27.1 Vzdrževanje in plan servisiranja

Pogostnost servisiranja Pred vsako uporabo Vsak mesec ali na vsakih

obratoval nih ur Vsake 3 mesece ali na vsakih 25 obratoval nih ur Vsakih

mesecev ali na vsakih 50 obratoval nih ur Vsakih

mesecev ali na vsakih

obratoval nih ur Vsakih

mesecev ali na vsakih

Vsako servisiranje izvajajte na določeno število mesecev ali po poteku navedenega števila obratovalnih ur – odvisno od tega, kaj prej nastopi.

Priporočamo, da stroj očistite po vsaki uporabi. Kolikor je mogoče, skrbite za to, da so zaščitne naprave, zračne reže in ohišje motorja čisti in brez prahu. Stroj očistite z vlažno krpo. Po potrebi lahko uporabite malo običajnega detergenta. Lahko pa prah in umazanijo s stroja izpihate s komprimiranim zrakom pri nizkem tlaku. NAPOTEK

Uporaba topil, agresivnih kemikalij ali abrazivnih sredstev lahko poškoduje lak ali povzroči drugo materialno škodo na stroju! Zato pri čiščenju uporabljajte samo vodo in po potrebi blago čistilno sredstvo.VZDRŽEVANJE ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 57 ZI-STE1100IV

Zavarujte stroj, da ne zdrsne. Prepričajte se, da iz rezervoarja ne more iztekati bencin. Če je generator v vozilu, motor generatorja ne sme delovati. Pri transportu zaščitite generator pred prekomerno vročino. Če je generator dlje časa v zaprtem vozilu, se lahko gorivo zaradi pregretja vname.

Če stroj skladiščimo dlje kot 30 dni, je potrebno storiti naslednje: Počakajte, da se stroj dovolj ohladi. Izpustite gorivo iz rezervoarja v ustrezno prestrezno posodo. Izpuščeno gorivo hranite v ustrezni posodi. Stroj hranite na suhem in varnem mestu, izven dosega otrok.

Stroja, strojnih komponent, kot tudi goriva in olja ne odlagajte v običajni zabojnik za odpadke. Za informacije o odstranitvi kontaktirajte vaše lokalne oblasti. Če pri vašem specializiranem trgovcu kupite nov stroj ali ekvivalenten proizvod, je v nekaterih državah trgovec dolžan strokovno odstraniti vaš stari stroj.ODPRAVLJANJE NAPAK ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at 59 ZI-STE1100IV 28 ODPRAVLJANJE NAPAK Napaka Možen vzrok Odprava napake Motor ne vžge Nepravilno zaporedje pri vžigu

Upoštevajte pravilno zaporedje pri vžigu motorja Umazan zračni filter Očistite ali zamenjajte zračni filter Nezadostna oskrba z gorivom

Napolnite gorivo Napaka na vodu goriva Preglejte vod goriva, če je prepognjen ali poškodovan Motor ne dela Odvijte svečko, jo očistite in posušite. Nato večkrat povlecite vrv zaganjalnika. Svečko znova pritrdite nazaj. Vtič za svečko ni nataknjen na svečko Vtič za svečko nataknite na svečko Ni vžigalne iskre Očistite ali zamenjajte svečko Preglejte vžigalni kabel Pipa za gorivo je zaprta Odprite pipo za gorivo Premalo motornega olja Preverite motorno olje Motor vžge in takoj ugasne Napačna nastavitev uplinjača (število vrtljajev v prostem teku) Obrnite se na servisno službo Stroj dela s prekinitvami (cuka) Uplinjač ni pravilno nastavljen Obrnite se na servisno službo Svečka je umazana Očistite ali zamenjajte svečko Preglejte vtič za svečko Kontrolna lučka za olje utripa Preverite nivo olja Dolijte motorno olje Kontrolna lučka za olje sveti Premalo ali nič olja Napolnite motorno olje Kontrolna lučka izhodne napetosti utripne 1x Aktivirana je nizkonapetostna zaščita Motor teče s prenizkim številom vrtljajev Kontrolna lučka izhodne napetosti utripne 2x Aktivirana je zaščita pred previsoko temperaturo. Počakajte, da se stroj ohladi Kontrolna lučka izhodne napetosti utripne 3x Aktivirana je zaščita pred preobremenitvijo Prevelika obremenitev Kontrolna lučka izhodne napetosti utripne 4x Aktivirana je zaščita pred kratkim stikom Preverite obremenitev
