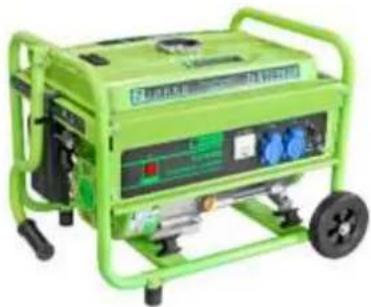

| Znamka | Zipper |
| Model | ZISTE8000 |
| Vrsta izdelka | Bencinski generator |
| Vrsta motorja | Motor z notranjim zgorevanjem, 4-taktni |
| Gorivo | Neosvinčeni bencin (oktansko število 95) |
| Zagon | Ročni (vlečni) in daljinski upravljalnik |
| Vtičnica(e) | AC vtičnica |
| Zaščita pred nizko ravnjo olja | Da (samodejni izklop) |
| Zračni filter | Pranje, redno čiščenje |
| Vžigalna svečka | Razmak 0,6-0,7 mm |
| Delovna temperatura | +5°C do +40°C |
| Največja vlažnost | 65 % |
| Največja nadmorska višina | Približno 1800 m (s prilagoditvijo uplinjača) |
| Uporaba | Samo na prostem |
| Ozemljitev | Priporočena (s strani usposobljenega električarja) |
| Prva menjava olja | Po 20 urah delovanja |
| Redno vzdrževanje | Dnevni pregledi (olje, gorivo); vsake 3 mesece ali 50h: menjava olja, čiščenje zračnega filtra |
| Dolgotrajno shranjevanje | Izpraznite gorivo in olje, odstranite vžigalno svečko, dodajte olje v valj |
| Nadomestni deli | Uporabljajte izključno originalne dele Zipper |
| Tveganja | Zastrupitev s CO, opekline zaradi vročih površin |
Pogosto zastavljena vprašanja - ZISTE8000 Zipper
Vprašanja uporabnikov o ZISTE8000 Zipper
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Generator v formatu PDF brezplačno! Poiščite svoja navodila ZISTE8000 - Zipper in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. ZISTE8000 znamke Zipper.
NAVODILA ZA UPORABO ZISTE8000 Zipper
Električni generator
51.1.1 Tehnične omejitve....104
51.1.2 Prepovedana uporaba / nevaren način uporabe ....104
51.2 Zahteve do uporabnika....104
51.3 Splošni varnostni napotki 105
51.4 Posebna varnostna navodila za delo s temi stroji.... 105
51.5 Varnostna navodila za stroje z motorjem z notranjim izgorevanjem .... 105
51.6 Opózorila na nevarnost.... 106
52 MONTÁŽA 107
52.1 Kontrola pošiljke 107
52.2 Sestavljanje stroja 107
52.2.1 ZI-STE2800....107
52.2.2 ZI-STE5500....107
52.2.3 ZI-STE8000 / ZI-STE8004....108
52.3 Ukrepi pred prvo uporabo....108
52.3.1 Kontrola motornega olja....108
52.3.2 Kontrola stanja napolnjenosti z gorivom....109
53 OBRATOVANJE 109
53.1 Informacije ob prvi uporabi....109
53.1.1 Ozemljitev....109
53.1.2 Preizkus pred prvo uporabo 109
53.1.3 Napotki za prvih 20 obratovalnih ur....110
53.2 Obratovalni napotki....110
53.2.1 Priključitev na obstoječe električno omrežje....110
53.2.2 Priključitev naprav na AC priključke....110
53.2.3 Obratovanje generatorja nadmorski višini nad 1800m ....110
53.3 AC obratovanje....111
53.4 Rokovanje 111
53.4.1 Vklop / zagon (ZI-STE2800/ZI-STE5500) 111

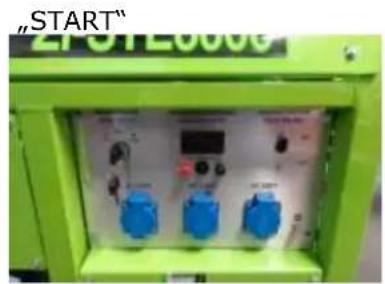

53.4.2 Vklop / zagon (ZI-STE8000/ZI-STE8004) 112
53.4.3 Izklop / zaustavitev 113
54 VZDRŽEVANJE 113
54.1 Plan vzdrževanja in servisiranja....113
54.1.1 Tabela ukrepov 113

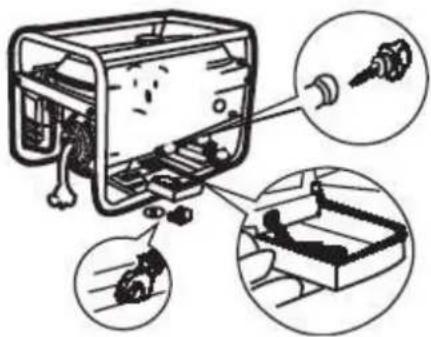

54.1.2 Menjava motornega olja....113

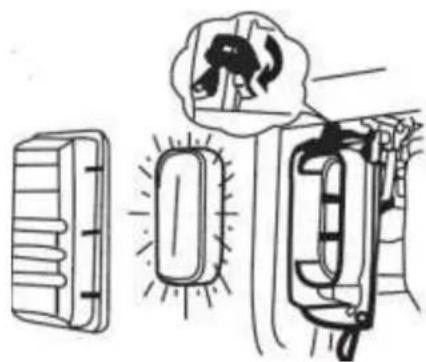

54.1.3 Zračni filter 114

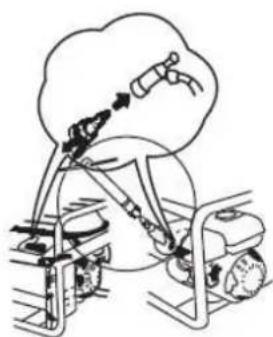

54.1.4 Svečka....115
54.1.5 Pipa za gorivo in filter za gorivo (na vsakih 150 obratovalnih ur)....116
54.2 Transport....116
55 SKLADIŠĆENJE 116
56 ODSTRANJEVANJE 116
57 ODPRAVLJANJE NAPAK 117
58 PREDGOVOR (HR) 118
59 SIGURNOST 119
59.1 Namjenska uporaba.... 119
59.1.1 Tehnička ograničenja....119
59.1.2 Zabranjena uporaba / opasna pogrešna uporaba....119
SL CE-KONFORM: Proizvod izpolnjuje zahteve glede na direktive EU
HR CE SUKLADNOST! - Ovaj proizvod ispunjava direktive EZ-a.
SL Upoštevajte navodilo
HR Poštujte uputu!
SL Uporaba odprtega plamena, ognja, vnetljivih snovi ter kajenje so prepovedani!
HR Bez otvorenog plamena, vatre, otvorenih izvora zapaljenja i zabranjeno je pušenje!
SL Nevarnost zastrupitve (CO)! Ne delajte s strojem v zaprtem prostoru in tudi ne v bližini odprtih oken ter prezračevalnih odprtin!
HR Opasnost od trovanja (CO)! Ne koristite u unutrašnjosti niti u blizini otvorenih prozora i ventilacija
SL Nevarnost vročih površin!
HR Upozorenje na vruću površinu
SL Ohranjajte varnostno razdaljo!
HR Održavajte sigurnosni razmak!
SL Zaščita pred vlago
- škrtiacu klapku vytiahnite
• Vypínač prepnite do polohy zapnuté - ON.
- Motor naštartujte štartovacou šnúrou.

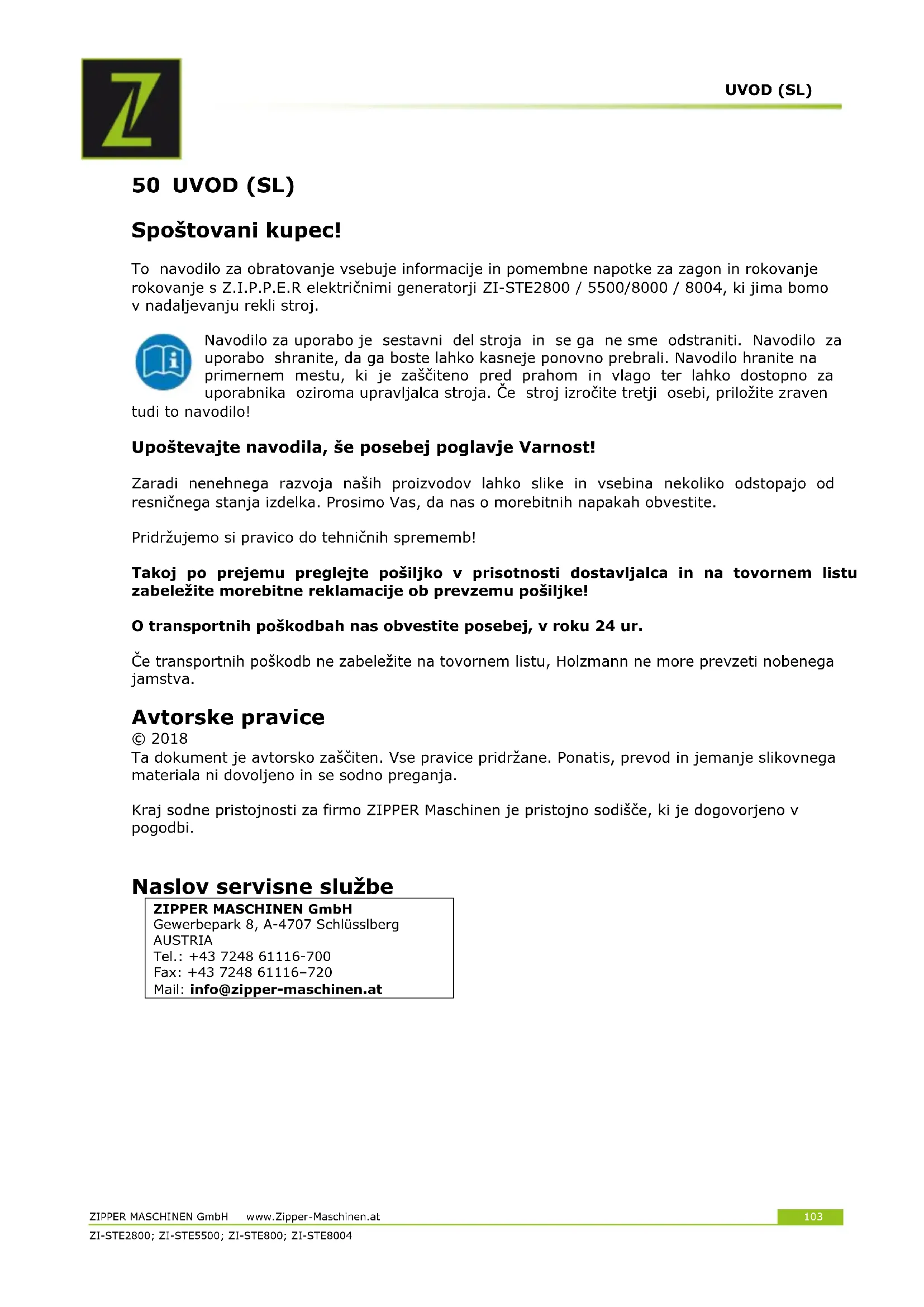

To navodilo za obratovanje vsebuje informacije in pomembne napotke za zagon in rokovanje rokovanje s Z.I.P.P.E.R električnimi generatorji ZI-STE2800 / 5500/8000 / 8004, ki jima bomo v nadaljevanju rekli stroj.
Navodilo za uporabo je sestavni del stroja in se ga ne sme odstraniti. Navodilo za uporabo shranite, da ga boste lahko kasneje ponovno prebrali. Navodilo hranite na primernem mestu, ki je zaščiteno pred prahom in vlago ter lahko dostopno za uporabnika oziroma upravljalca stroja. Če stroj izročite tretji osebi, priložite zraven
tudi to navodilo!
Upoštevajte navodila, še posebej poglavje Varnost!
Zaradi nenehnega razvoja naših proizvodov lahko slike in vsebina nekoliko odstopajo od resničnega stanja izdelka. Prosimo Vas, da nas o morebitnih napakah obvestite.
Pridržujemo si pravico do tehničnih sprememb!
Takoj po prejemu preglejte pošiljko v prisotnosti dostavljalca in na tovornem listu zabeležite morebitne reklamacije ob prevzemu pošiljke!
O transportnih poškodbah nas obvestite posebej, v roku 24 ur.
Če transportnih poškodb ne zabeležite na tovornem listu, Holzmann ne more prevzeti nobenega jamstva.
Avtorske pravice
© 2018
Ta dokument je avtorsko zaščiten. Vse pravice pridržane. Ponatis, prevod in jemanje slikovnega materiala ni dovoljeno in se sodno preganja.
Kraj sodne pristojnosti za firmo ZIPPER Maschinen je pristojno sodišče, ki je dogovorjeno v pogodbi.
To navodilo za uporabo vsebuje informacije in pomembne napotke za uporabo in rokovanje s strojem.
Zaradi Vaše varnosti pred uporabo natančno preberite to navodilo. Tako boste lahko varno delali s strojem, se izognili nesporazumom ter preprečili poškodbe ljudi ali materialno škodo. Poleg tega upoštevajte simbole in piktograme na stroju, kot tudi varnostna opozorila ter opozorila za nevarnost!
51.1 Namenska uporaba
Stroj je namenjen izključno za naslednje dejavnosti:
Ta električni agregat je koncipiran izključno za obratovanje električnih naprav, katerih maksimalna zmogljivost je v mejah moči in funkcije generatorja. Upoštevati je potrebno višji zagonski tok induktivnih porabnikov.
Generator je namenjen za obratovanje običajnih omskih in induktivnih porabnikov, kot so npr. svetlobne verige, električna ročna orodja (vrtalni stroji, električne verižne žage, kompresorji).
Pri priključitvi na stacionarne naprave kot so ogrevanje, električno napajanje v gospodinjstvu, klimatske naprave ali za preskrbo z električno energijo v avtodomih se je v zvezi s priključkom in ozemljitvijo potrebno posvetovati z električarjem in s proizvajalcem grelnih teles
Za materialno škodo ali telesne poškodbe, ki so posledica kakršnega koli drugega načina uporabe, ZIPPER MASCHINEN ne prevzema nikakršne odgovornosti ali garancije.
51.1.1 Tehnične omejitve
Stroj je namenjen za uporabo v naslednjih okoljskih razmerah:
Relativna vlaga: maks. 65 %
Temperatura (med obratovanjem) +5°C do +40°C
Temperatura (skladiščenje, -20°C do +55°C
transport)
51.1.2 Prepovedana uporaba / nevaren način uporabe
- Uporaba stroja v neprimernem telesnem ali duševnem stanju
- Uporaba stroja, ne da bi prej prebrali in razumeli navodila za uporabo (stroj + motor).
- Spremembe konstrukcije stroja
• Delo s strojem na vlažnih tleh ali v dežju - Delo s strojem v okolju, kjer je nevarnost eksplozije
- Delo s strojem v zaprtem prostoru ali na zaprtem območju
- Delo s strojem brez ščitnika ali će je ščitnik poškodovan
- Odstranitev varnostnih oznak, ki so bile pritrjene na stroju.
- Spreminjanje, upravljanje ali izklapljanje varnostnih naprav na stroju
- Uporaba stroja za prevažanje oseb
Nenamenska uporaba oz. neupoštevanje napotkov in opozoril v tem navodilu, vodi v takojšnjo ugasnitev vseh pravic iz garancije in pravic do povračila škode nasproti firmi ZIPPER GmbH.
51.2 Zahteve do uporabnika
Za delo s strojem morate biti v dobrem telesnem in duševnem stanju. Poleg tega morate biti dobro seznanjeni z navodilom za uporabo.
Prosim, upoštevajte, da lahko lokalni zakoni in odredbe predpisujejo najnižjo dovoljeno starost rokovalca stroja in na ta način omejijo uporabo tega stroja!
Pred vsakim delom na stroju imejte na sebi zaščitno opremo.
Dela na električnih komponentah stroja ali opreme lahko opravljajo samo osebe, ki so strokovno usposobljene za to področje. Če tovrstna opravila opravljajo druge osebe, mora njihovo delo voditi in nadzirati strokovno usposobljena oseba.
51.3 Splošni varnostni napotki
Da bi se izognili nepravilnemu delovanju, okvaram in ogrožanju zdravja, je potrebno pri delu s strojem poleg splošnih pravil za varnost pri delu OBVEZNO upoštevati naslednje napotke:
- Pred vsako uporabo preverite, če je stroj v brezhibnem stanju. Pazite na to, da so vse zaščitne naprave na pravem mestu in da brezhibno delujejo. Prepričajte se, da so vse matice, vijaki itd. dobro pritrjeni. Ne zaženite stroja, če opazite, da manjkajo določeni deli ali pa so poškodovani.
- Poskrbite, da je na območju dela s strojem dovolj svetlo.
- Pri delu s strojem pazite, da so roke in noge dovolj oddaljene od gibljivih delov stroja in med obratovanjem stroja vedno pazite, da stojite STABILNO.
- Prepričajte se, da na področju nabijanja ni električnih kablov pod napetostjo, plinovodnih ali vodovodnih napeljav, ki bi se zaradi vibracij lahko poškodovale.
- Umaknite nastavitveno orodje, preden vklopite stroj.
- Stroj med obratovanjem nikoli ne pustite brez nadzora (stroj mora biti vedno ustavljen, ko ga zapustite).
- Poskrbite, da so nepooblaščene osebe, še posebej pa otroci dovolj oddaljeni od stroja.
- Stroj lahko upravljajo, vzdržujejo ali popravljajo samo osebe, ki so seznanjene z delovanjem stroja in z nevarnostmi, ki se lahko pojavijo med opravljanjem teh del.
- Pri delu s strojem vedno nosite ustrezno zaščitno opremo (zaščita za sluh, zaščitne rokavice, zaščitna obutev, tesno prilegajoča se zaščitna obleka itd.)!
- Ne delajte s strojem, če ste utrujeni, brez koncentracije ali pod vplivom zdravil, alkohola ali mamil!
- S strojem nikoli ne delajte v prisotnosti vnetljivih tekočin ali plinov (nevarnost eksplozije).
- Vzdrževalna, nastavitvena in čistilna dela izvajajte vedno pri izklopljenem motorju.
- Uporabljajte samo pribor, ki ga je priporočila firma ZIPPER.
51.4 Posebna varnostna navodila za delo s temi stroji
- Generatorja ne uporabljajte, če dežuje ali v vlažnih razmerah, kot tudi ne, če je vlažnost zraka visoka. NEVARNOST ELEKTRIČNEGA UDARA! SMRTNA NEVARNOST!
- Nastavljenega števila vrtljajev motorja v prostem teku ne povečajte preko 3.500 vrt/min. To lahko povzroči škodo na stroju in poškodbe ljudi.
51.5 Varnostna navodila za stroje z motorjem z notranjim izgorevanjem
- Ne dotikajte se motorja in/ali izpušnega lonca, ko stroj obratuje oz. neposredno po ustavitvi stroja. Ti deli se med obratovanjem močno segrejejo in lahko povzročijo opekline.
- Ne dotikajte se pokrova vžigalne svečke, če motor teče (nevarnost električnega udara).
- Motor ne sme obratovati v zaprtem ali slabo prezračenem prostoru, će ni omogočeno prezračevanje z ventilatorjem ali s pomočjo prezračevalnih cevi. (nevarnost zastrupitve z ogljikovim monoksidom).
- Ne kadite, ko stroj obratuje.
- Ne kadite, ko v stroj vlivate gorivo.
- Stroj polnite z gorivom le na področju, kjer je dovolj zračno.
- Ne polnite goriva, ko motor teče ali ko je stroj še vroč.
- Ne polnite goriva v bližini odprtih plamenov.
- Pri polnjenju goriva pazite, da ne razlivate goriva.
- Ne zaženite motorja će pride do izliva bencina, dokler je svečka odstranjena. Gorivo, ki se je nabralo v cilindru, izteka iz odprtine za svečko.
- Ne preizkušajte bencinskega motorja s vžigalno iskro, če je motor preplavljen ali vonjate bencin. Zaradi iskre se lahko vnamejo hlapi.
- Ne uporabljajte bencina ali druge vrste goriva oz. vnetljivih raztopin za čiščenje delov stroja, zlasti ne v zaprtem prostoru. Hlapi goriva ali vnetljive raztopine lahko eksplodirajo.
- Pazite na to, da v območju okrog izpušnega lonca ni tujih substanc, kot npr. listje, papir, karton itd. Vroč izpušni lonec lahko povzroči, da se te substance vnamejo in povzročijo požar.
- Po polnjenju goriva ponovno privijte pokrov rezervoarja.
- Redno pregledujte vod goriva in rezervoar, če imata netesna mesta in razpoke. Stroj ne sme obratovati, če ugotovite netesna mesta v sistemu za gorivo.
- Bencin hranite samo v za ta namen predvidenih in atestiranih posodah.
51.6 Opozorila na nevarnost
Kljub namenski uporabi še vedno obstajajo določena tveganja. V zvezi z gradnjo in konstrukcijo stroja lahko pri delu s strojem lahko nastanejo nevarne situacije, ki so pogojene z gradnjo in konstrukcijo stroja in so v navodilu za uporabo označene na naslednji način:
NEVARNOST
Ta znak za nevarnost opozarja na neposredno nevarnost, ki lahko povzroči smrt ali težke poškodbe, če je ne preprečimo.
OPO Z ORIL O
Ta znak za nevarnost opozarja na možno nevarnost, ki lahko povzroči težke poškodbe ali celo smrt, če je ne preprečimo.
PREVIDNOST
Ta znak za nevarnost opozarja na možno nevarnost, ki lahko povzroči lažje poškodbe, če je ne preprečimo.
NAP OTEK:
Ta znak za nevarnost opozarja na možno nevarnost, ki lahko povzroči materialno škodo, će je ne preprečimo.
Kljub vsem varnostnim predpisom pa sta zdrav razum in ustrezna tehnična kvalifikacija/izobraženost za rokovanje s strojem še vedno najpomembnejše zagotovilo za varnost. Varnost pri delu je odvisna izključno od Vas!
52 MONTAŽA
52.1 Kontrola pošiljke
 |  |
 | |
Montaža akumulatorja Postopek montaže akumulatorja:• Montirajte akumulator z vijaki, podložkami in maticami.• Priključite zagonski kabel na zagonski motor.• Povežite ozemljitveni vod z linijo z zadnjim delom generatorja.• Najprej priključite zagonski kabel na plus pol na akumulatorju in nato še na negativni pol.• Akumulator demontirajte v obrnjenem vrstnem redu | |
52.3 Ukrepi pred prvo uporabo
52.3.1 Kontrola motornega olja

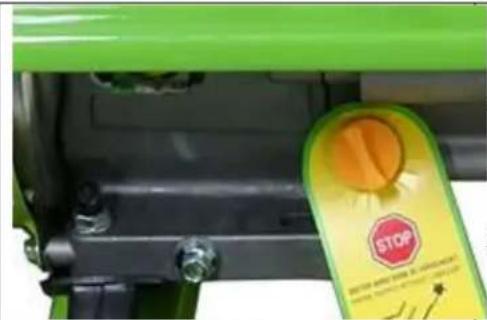

NAP OT EK
Prenizek nivo olja privede do poškodb motorja in tako skrajša življenjsko dobo stroja. Zato pred vsakim zagonom preverite nivo motornega olja in po potrebi dolijte olje.
- Stroj postavite na ravno površino, tako da stoji stabilno. Izklopite motor in pustite, da stroj stoji 10 minut. V tem času se bo olje nabralo v oljni kadi.
-
Izvlecite merilno palico za olje in jo očistite s čisto krpo, ki ne pušča vlaken ali s papirno brisačo, ki ni vlaknasta.
-
Merilno palico ponovno do konca potisnite v odprtino, vendar je ne privijte. Pazite na to, da palico res potisnete do konca (včasih se lahko zatakne).
-
Merilno palico za olje znova izvlecite in odčitajte nivo olja. V ta namen sta na palici dve oznaki – glej sliko levo. Če je nivo olja nizek, dolijte priporočeno olje največ do zgornjega roba
- Merilno palico za olje znova potisnite v odprtino jo privijte.
52.3.2 Kontrola stanja napolnjenosti z gorivom
NAPOTEK
- Odvijte pokrov rezervoarja (privit je na rezervoarju goriva).
- Vizualno preglejte stanje napolnjenosti z gorivom. Če je potrebno, polnite bencin z ustreznim oktanskim številom (ROZ 95)
- Po polnjenju goriva ponovno dobro zategnite pokrov rezervoarja.
53 OBRATOVANJE
53.1 Informacije ob prvi uporabi
NAP OTEK
Upoštevajte, da je stroj dobavljen brez motornega olja in goriva. Pred prvo uporabo stroj napolnite z gorivom in oljem.
POZOR! Stroj se ne zažene, dokler ni motorno olje napolnjeno do zgornje meje!
53.1.1 Ozemljitev
Preden stroj začnete uporabljati, naj ozemljitev opravi strokovno usposobljen električar!
Natančni ozemljitveni predpisi za prenosne električne generatorje so odvisni od pravnih predpisov države, v kateri se generator uporablja. Prosimo Vas, da se teh predpisov natančno držite
53.1.2 Preizkus pred prvo uporabo
• Pustite stroj teči okrog 3 minute v prostem teku
- Bodite pozorni na nenormalen hrup.
- Bodite pozorni na to, kakšne barve so izpušni plini (preveč črni, preveč beli)?
53.1.3 Napotki za prvih 20 obratovalnih ur
Za optimizacijo življenjske dobe stroja upoštevajte naslednje točke:
- Prvih 20 obratovalnih ur motorja ne obremenite preveč (to velja tudi za rabljene motorje, če je bilo na njih opravljeno obsežnejše vzdrževalno delo) To pomeni nižje število vrtljajev in nižja maksimalna obremenitev stroja, kot velja za normalno obratovanje.
- Zamenjajte motorno olje po prvih 20 obratovalnih urah.
53.2 Obratovalni napotki
53.2.1 Priključitev na obstoječe električno omrežje
Ta električni agregat je koncipiran izključno za obratovanje električnih naprav, katerih maksimalna zmogljivost je v mejah moči in funkcije generatorja. Upoštevati je potrebno višji zagonski tok induktivnih porabnikov.
Generator je namenjen za obratovanje običajnih omskih in induktivnih porabnikov, kot so npr. svetlobne verige, električna ročna orodja (vrtalni stroji, električne verižne žage, kompresorji).
Pri priključitvi na stacionarne naprave kot so ogrevanje, električno napajanje v gospodinjstvu, klimatske naprave ali za preskrbo z električno energijo v avtodomih se je v zvezi s priključkom in ozemljitvijo potrebno posvetovati z električarjem in s proizvajalcem grelnih teles.
V primeru neupoštevanja določb splošno veljavnih predpisov, kot tudi določb iz tega navodila, proizvajalec ni odgovoren za škodo, ki bi zaradi tega nastala.
53.2.2 Priključitev naprav na AC priključke
- Preden napravo priključite na AC priključek, se prepričajte, da je v brezhibnem stanju.
- Če opazite odklone v delovanju priključene naprave, če npr. slabo deluje ipd., takoj izklopite generator in jo ločite od generatorja. Preverite, če so na napravi napake ali če je naprava morda preobremenila generator.
POZOR! Možna je kratkotrajna prekoračitev standardne moči generatorja, vendar, će se prekoračitev večkrat ponovi, bo to povzročilo skrajšanje življenjske dobe generatorja.
Proximo Vas, da se v zvezi s podatki o zmogljivosti priključenih naprav, ki jih najdete v navodilu za uporabo (v glavnem se nahajajo poleg serijskih številk), posvetujete s strokovnjakom.
Prosimo, upoštevajte: hladilne naprave na primer potrebujejo pri vklopu zagonski tok, ki je do 5 krat večji od nazivnega toka!
53.2.3 Obratovanje generatorja nadmorski višini nad 1800m
- Če generator obratuje v višjih predelih, postane zaradi nizke vsebnosti kisika v zraku, mešanica goriva in zraka pregosta. To povzroči zmanjšano zmogljivost generatorja, povečanje porabe goriva, hitrejšo obrabo svečk in težji zagon stroja.
- Če je generator predviden za obratovanje v višjih predelih, naj vam uplinjač ustrezno predelajo v certificirani servisni delavnici. Klub temu pa je potrebno predvideti padec zmogljivosti v višini 3,5% na vsakih dodatnih 300m nadmorske višine.
POZOR! Obratovanje generatorja s predelanim uplinjačem lahko na nižji nadmorski višini povzroči pregrevanje motorja.
53.3 AC obratovanje
Priključite naprave na AC vtičnico. Večina strojev oz. njihovih motorjev potrebuje za zagon več energije, kot je navedeno v navodilu za uporabo. Naprava s standardno porabo moči v višini 1500 VA lahko pri vklopu za kratek čas maksimalno obremeni generator.
Če priključite več naprav, jih priključite v padajočem vrstnem redu glede na porabo v VA!
Če je generator preobremenjen, je prekinjena oskrba z električno energijo. V tem primeru izklopite generator in ugotovite, kje je problem.
Postopek zagona generatorja je naslednji:
- Prepričajte se, da je generator v brezhibnem stanju, PRIPRAVLJEN NA DELOVANJE in da ima zadostno zmogljivost v VA.
- Če je naprava priključena na AC vtičnico, jo izključite.
- Odprite pipo za gorivo
- Pri hladnem vžigu zaprite zaug, pri toplem vžigu pa ga odprite (to pomeni, ko je motor topel, npr. po krajši prekinitvi obratovanja)
- izvlecite zaug
- Zaženite generator s pomočjo zaganjalnika na poteg vrvi.
- Če je zaug zaprt, ga po kratkem ogrevanju odprite v 1-2 korakih.
• zaug ponovno potisnite navznoter
53.4.2 Vklop / zagon (ZI-STE8000/ZI-STE8004)
Postopek zagona generatorja je naslednji:
- Prepričajte se, da je generator v brezhibnem stanju, PRIPRAVLJEN NA DELOVANJE in da ima zadostno zmogljivost v VA.
- Če je naprava priključena na AC vtičnico, jo izključite.
- Odprite pipo za gorivo
53.4.3 Izklop / zaustavitev
- Izklopite priključene naprave in jih izključite iz vtičnice.
- Za izklop generatorja dajte stikalo za vklop in izklop na OFF.
- Zaprite pipo za gorivo.
54 VZDRŽEVANJE
OPOZORIL O
Vroče površine in rotirajoči deli stroja med obratovanjem motorja lahko povzročijo težke, lahko tudi smrtne poškodbe. Pred vsako predelavo stroja in pred vsemi nastavitvenimi, čistilnimi in servisnimi deli na stroju, stroj vedno ustavite in ga zavarujte pred nenamernim ponovnim vklopom.
54.1 Plan vzdrževanja in servisiranja
54.1.1 Tabela ukrepov
| (1) Pogostnost lahko variira glede na kvaliteto zraka.(2) Vzdrževalne dejavnosti naj izvaja samo strokovnjak! | Pred vsako uporabo | Mesečno ali na vsakih 20 obratovalnih ur | Vsake 3 mesece ali na vsakih 50 obratovalnih ur | Vsakih 6 meseceval ali na vsakih 100 obratovalnih ur | Vsaki 2 leti ali na vsakih 300 obratovalnih ur | |
| Motorno olje | Kontrola | X | ||||
| Menjava | X | X | ||||
| Zračni filter | Kontrola | X | ||||
| Menjava | X (1) | |||||
| Svečka | Kontrola | X | ||||
| Menjava | X | |||||
| Stanje ventilov | Kontrola, nastavitev | X(2) | ||||
| Izgorevalna komora | Čiščenje | Na vsakih 300 obratovalnih ur (2) | ||||
| Rezervoar bencina in filter | Čiščenje | Letno (2) | ||||
| Napeljava za gorivo | Kontrola | Vsaki 2 leti (2) | ||||
54.1.2 Menjava motornega olja
Zamenjajte motorno olje, dokler je še segreto od obratovanja.
- Postavite stikalo v položaj OFF, če je v nepravilnem položaju ON.
- Odvijte fiksirni vijak na stranskem pokrovu in odstranite pokrov. Odvijte pokrov polnilnega nastavka za olje.
- Prevrnite stroj in pustite, da olje izteče v dobro zatesnjeno odcejalno korito.
- Sprostite zaskočno zapiralo in odstranite pokrov zračnega filtra.
- Operite ga v čistilni raztopini.
• S ključem za svečke odvijte svečko
- Svečko vizualno preglejte. Če so elektrode obrabljene ali je izolacija poškodovana, zamenjajte svečko.
• S svečke očistite umazanijo.
- Preverite razdaljo med obema elektrodama. Ta mora znašati med 0,6 in 0,7mm.
- Tesnilna podložka mora biti ravno tako v dobrem stanju.
• Svečko najprej ročno privijte.
- Ko je trdno vpeta, jo s ključem za svečke privijte še za 1/2 obrata.
54.1.5 Pipa za gorivo in filter za gorivo (na vsakih 150 obratovalnih ur)
- Ročico pipe za gorivo dajte v položaj OFF
• V vodi z dodanim blagim čistilnim sredstvom - očistite vse dele.
- Ponovno jo sestavite.
- Odstranite filter za gorivo
- Operite ga v vodi z dodanim blagim čistilnim sredstvom.
- Ponovno ga vstavite.
54.2 Transport
- Po obratovanju pustite stroj najmanj 15 minut, da se ohladi.
- Generator naj med transportom ne leži postrani zaradi možnega iztekanja olja ali goriva.
- Med transportom ne polagajte na generator težkih ali vlažnih predmetov.
55 SKLADIŠČENJE
Če stroj dalj časa stoji (več kot 30 dni), storite naslednje:
- Izpraznite rezervoar olja in goriva.
- Odstranite svečko in v cilinder vlijte nekaj kapljic motornega olja. S pomočjo zaganjalnika z vrvico nekajkrat obrnite motor, da se olje dobro razporedi v notranjosti cilindra. Očistite in ponovno vstavite svečko.
- Ko se stroj ohladi, ga pokrijte in ga hranite izven dosega otrok in nepooblaščenih oseb, na v dobro prezračenem, suhem mestu, kjer ne zmrzuje.
56 ODSTRANJEVANJE
Stroja ne odlagajte v običajni zabojnik za odpadke. Za informacije o odstranitvi kontaktirajte vaše lokalne oblasti. Če pri vašem specializiranem trgovcu kupite nov stroj ali ekvivalenten proizvod, je v nekaterih državah trgovec dolžan strokovno odstraniti vaš stari stroj.
57 ODPRAVLJANJE NAPAK
OPOZORIL O
Vroče površine in rotirajoči deli stroja med obratovanjem motorja lahko povzročijo težke, lahko tudi smrtne poškodbe. Če na stroju opravljate kakršnokoli popravilo, ga pred tem vedno ustavite in ga zavarujte pred nenamernim ponovnim vklopom.
| Napaka | Možen vzrok | Odprava napake |
| Motor ne vžge | Ni gorivaStikalo za vklop je na OFFReverzijski zaganjač je pokvarjenNivo olja?Kontakt na svečki?Zamašen zračni filter?Zamašena pipa za gorivo?Motor je pokvarjen | Napolnite gorivoStikalo za vklop dajte na ONDajte popraviti reverzijski zaganjačDolijte oljePOSKRIBE ZA ZADOSTEN NIVO OLJA!!Preverite,če je svečka trdno pritrjena 8.2.3Glej poglavje Vzdrževanje 8.2.2Glej poglavje VzdrževanjeObrnite se na specializiranega trgovca |
| Motor je težko zagnati alí slabo teče. | Premastna mešanica gorivaNapačno nastavljen uplinjačNapaka na svečki, zamazana ali nepravilno nameščena svečka | Saug dajte v položaj OPENNastavitev naj opravi pooblaščen strokovnjakOčistite svečko in jo ponovno namestite ali zamenjajte |
| Motor se premočno segreje. | Premalo motornega oljaHladilni sistem je blokiranZamazan zračni filterUplinjač ni pravilno nastavljen | Dolijte motorno olje.Očistite mrežo in notranja hladilna rebraOčistite zračni filterNastavitev uplinjača naj opravi pooblaščen strokovnjak |
| Motor ima premalo moči. | Zamazan zračni filter | Očistite dele filtra, po potrebi filter zamenjajte |
| V vtičnicah ni električnega toka | Varovalni avtomat je v položaju OFFŠtevilo vrtljajev je prenizko | Varovalni avtomat dajte v položaj ONNastavitev števila vrtljajev motorja naj opravi strokovnjak |
| Nizka izhodna napetost pod obremenitvijo | Prevelika obremenitev | Zmanjšajte obremenitev |
| Neenakomerna izhodna napetost | Neenakomerna obremenitev | Popolnoma odstranite obremenitev Zatem ponovno posamično vzpostavite obremenitev, da ugotovite, kje obremenitev povzroča neenakomerno delovanje |
| Hrupno delovanje | Zrahljani vijačni spoji | Trdno zategnite vse montažne vijake |
| Digitalna indikacija „P-25” | P-25:opozarja na 1. menjavo olja pri novi napravi po 25 obratovalnih urah | Zamenjajte motorno olje |
| Digitalna indikacija „P-50” | P-50: opozarja na menjavo olja in čiščenje zračnega filtra na vsakih 50 obratovalnih ur. | Zamenjajte motorno oljeOčistite zračni filter |
| Digitalna indikacija „P-100” | P-100: Opozarja na čiščenje zračnega filtra in filtra za gorivo ter na menjavo olja na vsakih 100 obratovalnih ur | Očistite filter za gorivoOčistite zračni filterZamenjajte motorno olje |
58 PREDGOVOR (HR)
Poštovani korisniče!
Ova Uputa za uporabu sadrži informacije i važne upute za sigurno pokretanje i rukovanje ZIPPER električnim generatorom ZI-STE2800 / 5500/ 8000 / 8004, za koje se u nastavku koristi pojam "stroj".
Posebno obratite pozornost na poglavlje Sigurnost!
Zbog stalnog razvoja naših proizvoda slike i sadržaji mogu se neznatno razlikovati. Ako uočite pogreške, molimo Vas da nas obavijestite.
59.1.2 Zabranjena uporaba / opasna pogrešna uporaba
(SL) Z rezervnimi deli ZIPPER lahko uporabite nadomestne dele, ki so popolnoma usklajeni. Natančnost prileganja delov skrajša čas namestitve in podaljša življenjsko dobo stroja.
OPOMBA
Namestitev drugih originalnih rezervnih delov povzroči izgubo garancije! Pri
zamenjavi komponent / delov uporabite samo originalne nadomestne dele! Pri naročanju nadomestnih delov uporabite servisni obrazec, ki je naveden na koncu tega priročnika. Vedno navedite vrsto naprave, številko rezervnega dela in ime. Da bi preprečili nesporazume, priporočamo, da rezervni del naročite z izvodom risbe rezervnih delov, na kateri so jasno označeni rezervni deli.
Naslov naročila je mogoče najti pod naslovom službe za stranke v predgovoru te dokumentacije.
(HR) Rezervni deli firme ZIPPER so med seboj idealno usklajeni. Optimalna usklajenost delov skrajša čas vgradnje in podaljša življenjsko dobo stroja.
OPOMBA
Z vgradnjo neoriginalnih rezervnih delov garancija preneha veljati!
Zato: ob zamenjavi komponent / delov uporabljajte samo originalne rezervne dele. Pri naročanju rezervnih delov uporabite servisni obrazec, ki ga lahko najdete na koncu tega navodila. Vedno navedite tip stroja, številko rezervnega dela in naziv. Da bi preprečili nesporazume, Vam priporočamo, da priložite naročilu rezervnega dela kopijo načrta rezervnega dela, na katerem so jasno označeni potrebni rezervni deli.
Naslov za naročanje poiščite v servisnih informacijah v uvodu te dokumentacije.
Firma ZIPPER Maschinen daje 2-letno garancijo na mehanske in električne sestavne dele za neprofesionalno uporabo. Za profesionalno uporabo daje 1-letno garancijo, ki začne teči od dneva nakupa s strani končnega uporabnika/kupca. Če se v tem obdobju pokažejo na stroju napake, ki se ne nanašajo na primere, ki so navedeni v točki 3, bo firma Zipper po lastni presoji popravila ali zamenjala stroj.
2.) Obvestilo:
Da bi lahko preverili upravičenost reklamacije, mjora kupec kontaktirati svojega trgovca, ki nato pisno obvesti firmo Zipper o napaki na stroju. Če je garancijski zahtevek upravičen, bo firma Zipper prevzela stroj pri trgovcu. Brez predhodnega dogovora s firmo Zipper, povratna pošiljka ne bo prevzeta.
3.) Določbe:
a) Reklamacijski zahtevki se sprejmejo le pod pogojem, da je stroju priložena kopija originalnega računa ali blagajniškega potrdila o nakupu s strani trgovskega partnerja firme Zipper. Štroj, ki se reklamira, mora biti prevzet v kompletu z vsemi pripadajočimi deli. V nasprotnem primeru pravica do reklamacije ugasne.
b) Reklamacija ne zajema brezplačne kontrole, vzdrževanja, inšpekcije ali servisiranja stroja. Okvare, ki so nastale zaradi nestrokovne uporabe s strani končnega uporabnika ali njegovega trgovca, prav tako ne bodo priznane kot reklamacija. Tako se na primer kot reklamacija ne upoštevajo poškodbe, ki so posledica uporabe neustreznega goriva, poškodb zaradi zamrzovanja v rezervoarjih za vodo ali goriva, ki čez zimo ostane v rezervoarju za bencin.
c) Izključene so okvare delov, ki se hitro obrabijo, kot so: oglene ščetke, prestrezne vreče, noži, valji, rezilne plošče, rezilne naprave, vodila, spojnice, tesnila, tekalna kolesa, žagini listi, cepilni križi, cepilni klini, podaljški klinov za cepljenje, hidravlična olja, oljni, zračni in bencinski filtri, verige, svečke, drsni bloki itd.
d) Izključene so okvare na stroju, ki jih povzročijo: nestrokovna uporaba, nepravilna uporaba, ki ni v skladu z običajnim namenom uporabe stroja, neupoštevanje navodil za uporabo in vzdrževanje, višja sila, popravila ali tehnične spremembe, ki so bile opravljene v nepooblaščenih delavnicah ali s strani kupca samega, uporaba neoriginalnih nadomestnih delov in neoriginalnih delov pribora, ki niso proizvedeni s strani firme Zipper.
e) Po pregledu reklamacijskega zahtevka s strani usposobljenega osebja firme Zipper za nastale stroške (prevozni stroški) in izdatke v primeru neupravičenih reklamacij, firma Zipper izstavi račun stranki ali trgovcu.
f) Stroji po poteku reklamacijskega roka: popravilo se opravi samo na osnovi predplačila ali računa trgovca na osnovi predračuna stroškov (vklj. prevozni stroški) firme Zipper.
g) Reklamacijski zahtevki se odobrijo samo strankam trgovca firme Zipper, ki je izdelek kupil direktno od firme Zipper. V primeru večkratne prodaje stroja, pravice iz garancije niso prenosljive.
4.) Zahtevki za nadomestilo škode in druga jamstva:
Firma Zipper za blagovno vrednost stroja v vseh primerih jamči le omejeno. Zahtevki za nadomestilo škode zaradi slabe učinkovitosti, napak, posledične škode ali izpada zaslužka, ki so posledica okvare, nastale v garancijskem roku, se ne priznajo. Firma Zipper vztraja na zakonski pravici do naknadnega popravila stroja.
