PCC791 - Agrafeuse Porter-Cable - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Agrafeuse sans fil, compatible avec des agrafes de type T50, tension de 20V, capacité de charge de 100 agrafes.
Utilisation	Idéale pour les travaux de tapisserie, d'ameublement et de bricolage général.
Maintenance et réparation	Nettoyer régulièrement le mécanisme, vérifier l'état des agrafes et remplacer les pièces usées selon le manuel d'utilisation.
Sécurité	Utiliser des lunettes de protection, ne pas diriger l'agrafeuse vers soi ou vers d'autres personnes, débrancher lors du rechargement.
Informations générales	Poids léger pour une manipulation facile, garantie limitée du fabricant, compatible avec d'autres outils de la gamme Porter-Cable.

FOIRE AUX QUESTIONS - PCC791 Porter-Cable

Comment charger des agrafes dans l'agrafeuse Porter-Cable PCC791 ?

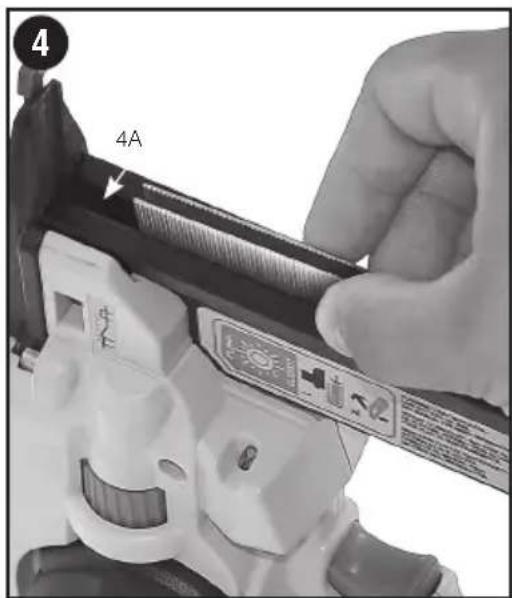

Pour charger des agrafes, ouvrez le compartiment à agrafes situé à l'arrière de l'agrafeuse. Insérez les agrafes en vous assurant qu'elles sont bien en place, puis refermez le compartiment jusqu'à ce qu'il s'enclenche.

Pourquoi mon agrafeuse ne tire-t-elle pas d'agrafes ?

Vérifiez d'abord que le compartiment à agrafes est correctement chargé. Si les agrafes sont en place, il peut y avoir un bourrage. Ouvrez le compartiment et retirez toute agrafe bloquée.

Quelle est la profondeur de l'agrafage de l'agrafeuse Porter-Cable PCC791 ?

L'agrafeuse Porter-Cable PCC791 peut ajuster la profondeur d'agrafage en utilisant le réglage de profondeur sur l'outil. Consultez le manuel pour des instructions spécifiques sur le réglage.

L'agrafeuse surchauffe-t-elle ? Que faire ?

Si l'agrafeuse surchauffe, éteignez l'outil et laissez-le refroidir pendant au moins 15 minutes. Évitez une utilisation prolongée sans pauses pour permettre à l'outil de rester à une température de fonctionnement sécuritaire.

Comment nettoyer l'agrafeuse Porter-Cable PCC791 ?

Pour nettoyer l'agrafeuse, débranchez l'outil et utilisez un chiffon sec pour essuyer l'extérieur. Pour enlever la poussière et les débris de la zone d'agrafage, utilisez une brosse douce ou un compresseur d'air.

Puis-je utiliser des agrafes de différentes tailles avec l'agrafeuse PCC791 ?

Non, l'agrafeuse Porter-Cable PCC791 est conçue pour utiliser des agrafes d'une taille spécifique. Assurez-vous d'utiliser les agrafes recommandées dans le manuel d'utilisation.

Comment savoir si l'agrafeuse est complètement chargée ?

Vous pouvez vérifier le niveau d'agrafes en regardant à travers la fenêtre du compartiment à agrafes. Si la fenêtre est vide, il est temps de recharger.

L'agrafeuse émet-elle des bruits étranges ? Que faire ?

Des bruits étranges peuvent indiquer un problème mécanique. Éteignez l'agrafeuse, débranchez-la et inspectez-la pour toute pièce endommagée. Si le problème persiste, contactez le service client.

MODE D'EMPLOI PCC791 Porter-Cable

Merci d'avoir choisi PORTER-CABLE! Consulter le site Web www.portercable.com/ServiceAndSupport/ProductRegistration.aspx pour enregistrer votre nouveau produit.

Gracias por elegir PORTER-CABLE usted! Para registrar su nuevo producto, visite: www.portercable.com / ServiceAndSupport / ProductRegistration.aspx

Blocs-piles et chargeurs vendus séparément

N° dE caTaLoguE PCC791

LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS

Il est important que vous lisiez et compreniez ce mode d'emploi. Les informations qu'il contient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessous servent à vous aider à reconnaître cette information.

⚠️ DANGER : Indique une situation dangereuse imminente qui, si elle n'est pas évitée, causera la mort ou des graves blessures.

⚠ AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer la mort ou de graves blessures.

⚠ MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait causer des blessures mineures ou modérées.

AVIS : Utilisé sans le symbole d'alerte à la sécurité, indique une situationvpotentiellement dangereuse qui, si elle n'est pas évitée, peut résulter en des dommages à la propriété.

Avertissements de sécurité généraux pour les outils électriques

⚠ AVERTISSEMENT : Lire tous les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

Conserver tous les avertissements et toutes les directives pour un usage ulterieur.

Le terme «outil électrique» cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a) Tenir la zone de travail propre et bien éclairée. Les endroits sombres sont souvent des causes d'accidents.
b) Ne pas faire fonctionner d'outils électriques dans un milieu déflagrant, soit en présence de liquides inflammables, de gaz ou de poussière. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs.
c) Eloigner les enfants et les curieux au moment d'utiliser un outil électrique. Une distraction pourrait vous en faire perdre la maîtrise.

2) Sécurité en matière d'électricité

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche en aucune façon. Ne jamais utiliser de fiche d'adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l'utilisation de fiches non modifiées correspondant à la prise.

b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre.

c) Ne pas exposer les outils électriques à la pluie ou à d'autres conditions où il pourrait être mouillé. La pénétration de l'eau dans un outil électrique augmente le risque de choc électrique.

d) Ne pas utiliser abusivement le cordon d'alimentation. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de choc électrique.

e) Pour l'utilisation d'un outil électrique à l'extérieur, se servir d'une rallonge convenant à une telle utilisation. L'utilisation d'une rallonge conçue pour l'extérieur réduit les risques de choc électrique.

f) S'il est impossible d'éviter l'utilisation d'un outil électrique dans un endroit humide, brancher l'outil dans une prise ou sur un circuit d'alimentation dotés d'un disjoncteur de fuite à la terre (GFCI). L'utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Etre vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu'un outil électrique est utilisé. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un simple moment d'inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves.

b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L'utilisation d'équipements de protection comme un masque

antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles.

c) Empêcher les démarrages intempestifs. S'assurer que l'interrupteur se trouve à la position d'arrêt avant de relier l'outil à une source d'alimentation et/ou d'insérer un bloc-piles, de ramasser ou de transporter l'outil. Transporter un outil électrique alors que le doigt repose sur l'interrupteur ou brancher un outil électrique dont l'interrupteur est à la position de marche risque de provoquer un accident.

d) Retirer toute clé de réglage ou clé standard avant de démarrer l'outil. Une clé standard ou une clé de réglage attachée à une partie pivotante peut causer des blessures.

e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l'outil électrique dans les situations imprévues.

f) S'habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles.

g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s'assurer que ceux-ci sont bien raccordés et utilisés. L'utilisation d'un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer un outil électrique. Utiliser l'outil électrique approprié à l'application. L'outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.

b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout outil électrique dont l'interrupteur est défectueux est dangereux et doit être réparé.

c) Débrancher la fiche du secteur ou le bloc-piles de l'outil électrique avant de faire tout réglage ou changement d'accessoire, ou avant de ranger l'outil électrique. Ces mesures préventives réduisent les risques de démarrage accidentel de l'outil électrique.

d) Ranger les outils électriques hors de la portée des enfants, et ne permettre à aucune personne n'étant pas familière avec un outil électrique (ou son manuel d'instruction) d'utiliser ce dernier. Les outils électriques deviennent dangereux entre les mains d'utilisateurs inexpérimentés.

e) Entretenir les outils électriques. Vérifier les pièces mobiles pour s'assurer qu'elles sont bien alignées et tournent librement, qu'elles sont en bon état et ne sont affectées par aucun trouble susceptible de nuire au bon fonctionnement de l'outil électrique. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. Beaucoup d'accidents sont causés par des outils électriques mal entretenus.

f) S'assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler.

g) Utiliser l'outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L'utilisation d'un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

5) Utilisation et entretien du bloc-piles

a) Ne recharger l'outil qu'au moyen du chargeur précisé par le fabricant. L'utilisation d'un chargeur qui convient à un type de bloc-piles risque de provoquer un incendie s'il est utilisé avec un autre type de bloc-piles.

b) Utiliser les outils électriques uniquement avec les blocs-piles conçus à cet effet. L'utilisation de tout autre bloc-piles risque de causer des blessures ou un incendie.

c) Lorsque le bloc-piles n'est pas utilisé, le tenir éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis, etc., qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc-piles risque de provoquer des étincelles, des brûlures ou un incendie.

d) En cas d'utilisation abusive, le liquide peut gicler hors du bloc-piles, éviter tout contact. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir des soins médicaux. Le liquide qui gicle hors du bloc-piles peut provoquer des irritations ou des brûlures.

6) Réparation

a) Faire réparer l'outil électrique par un réparateur professionnel en n'utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l'outil électrique.

AVERTISSEMENTS DE SÉCURITÉ DE L'AGRAFEUSE

• Prenez toujours pour acquis que l'outil contient des agrafes. Une manipulation imprudente de l'agrafeuse peut causer un lancement inattendu d'agrafes et des blessures.
• Ne pointez pas l'outil vers vous-même ou quelqu'un près de vous. Le déclenchement inattendu lancera l'attache et pourrait causer une blessure.
• N'activez pas l'outil à moins qu'il soit fermement appuyé contre la pièce de travail. Si l'outil n'est pas en contact avec la pièce de travail, l'agrafe peut être déviée loin de votre cible.
• Déconnectez l'outil de la source d'alimentation si l'agrafe reste coincée dans l'outil. Lorsque vous retirez l'agrafe coincée, il est possible que l'agrafeuse soit accidentellement activée si elle est branchée.
• N'utilisez pas cette agrafeuse pour agrafer des fils électriques. Elle n'est pas conçue pour l'installation de fils électriques et pourrait endommager l'isolant du fil, causant ainsi des décharges électriques ou des risques d'incendie.

AVERTISSEMENTS DE SÉCURITÉ SUPPLÉMENTAIRES CONCERNANT L'AGRAFEUSE

⚠ AVERTISSEMENT : Lorsque vous utilisez n'importe quelle agrafeuse, toutes les mesures de sécurité telles que présentées ci-dessous devraient être respectées afin d'éviter le risque de décès ou de blessures graves. Lisez et comprenez toutes les instructions avant d'utiliser l'outil.

• Tenez l'outil par les surfaces isolées prévues à cet effet pendant toute utilisation où l'organe de coupe pourrait entrer en contact avec des fils électriques cachés. Le contact avec un fil sous tension provoquera une décharge électrique à l'opérateur.
• L'activation de l'outil peut causer la projection de débris, de matériaux ou de poussière pouvant blesser les yeux de l'utilisateur. L'utilisateur et les autres personnes dans la zone de travail DOIVENT porter des lunettes de sécurité ayant des protecteurs latéraux. Ces lunettes de sécurité doivent être conformes aux exigences ANSI Z87.1 (le « Z87 » est imprimé ou estampé sur les lunettes conformes). Il est de la responsabilité de l'employeur. FIG. A
  FIG. A

les funettes conformes). Il est de la responsabilité de l'employeur de faire respecter l'utilisation d'équipement de protection oculaire par l'utilisateur de l'outil et les autres personnes dans la zone de travail (Fig. A).

- Portez toujours la protection auditive ou autre requise lors de l'utilisation. Dans certaines conditions et suivant la durée d'utilisation, le bruit émanant de cet appareil pourrait contribuer à une perte de l'acuité auditive. (Fig. A)

• Débranchez le bloc-piles de l'outil lorsque vous ne l'utilisez pas. Retirez toujours le bloc-piles et retirez les agrafes du chargeur avant de quitter la zone de travail ou de passer l'outil à un autre utilisateur. Ne transportez pas l'outil vers une autre zone de travail si le changement d'emplacement implique l'utilisation d'échafaudages, d'escaliers, d'échelles ou autres si le bloc-piles est en place. Si le bloc-piles est en place, ne faites pas d'ajustements, ne procédez pas à l'entretien de l'outil et ne tentez pas de décoincer des agrafes.
• Ne retirez pas le verrou de la détente, et ne tentez pas de modifier l'outil, la détente, le verrou de la détente ou le déclencheur afin qu'ils ne fonctionnent plus. Ne mettez pas de ruban ou d'attache autour de la détente ou du déclencheur pour les maintenir en position ACTIVE. Ne retirez pas le ressort du déclencheur. Inspectez quotidiennement la détente et le déclencheur pour vous assurer qu'ils ne sont pas obstrués. Un déclenchement incontrôlé pourrait en résulter.
• Inspectez l'outil avant de l'utiliser. N'utilisez pas l'outil si toute partie de l'outil, de la détente, du verrou de la détente ou du déclencheur ne fonctionne pas ou pas bien,

est déconnectée ou modifiée. Les pièces endommagées ou manquantes devraient être réparées ou remplacées avant l'utilisation. Consultez la section Entretien.

• Ne modifiez pas l'outil de quelque façon que ce soit.
• Prenez toujours pour acquis que l'outil contient des agrafes.
• Ne pointez jamais l'outil vers un collègue ou vers vous. Ce n'est pas un jeu! Travaillez de façon sécuritaire! Respectez l'outil en tant qu'outil de travail. (Fig. B)

FIG. B

- Assurez-vous que les passants, enfants et visiteurs sont loin lorsque vous utilisez un outil électrique. Les distractions peuvent vous faire perdre la maîtrise de l'outil. Lorsque vous n'utilisez pas l'outil, il devrait être placé dans un endroit sécuritaire verrouillé, hors de la portée des enfants.

- Ne déplacez pas l'outil d'un endroit à l'autre avec le doigt sur la détente. Un déclenchement accidentel pourrait en résulter.

- Utilisez toujours le verrou de la détente lorsque l'outil n'est pas utilisé. L'utilisation du verrou de la détente évitera le déclenchement accidentel.

- Ne pas trop tendre les bras. Soyez bien campé et gardez votre équilibre en tout temps. Une perte de l'équilibre peut entraîner des blessures. (Fig. C)

- Utilisez l'outil seulement pour ce pour quoi il est conçu. Ne déchargez pas les agrafes dans l'air, dans du béton, de la pierre, des bois très durs, des nœuds ou tout autre matériau trop dur pour que l'agrafe y pénètre. N'utilisez pas le corps de l'outil comme marteau. Les agrafes déchargées pourraient suivre un trajet inattendu et causer des blessures. (Fig. D, E, F)

- Consultez les sections Entretien et Réparations pour plus d'information relativement à l'entretien adéquat de l'outil.

- Utilisez toujours l'outil dans un endroit propre et éclairé. Assurez-vous que la surface de travail est libre de tout débris, et faites attention pour ne pas perdre pied lorsque vous travaillez dans des endroits hauts tels que sur une toiture.

- N'enfoncez pas d'agrafes près du bord d'un matériau. La pièce travaillée pourrait fendre, l'agrafe pourrait ricocher, vous blesser ou blesser un collègue. Soyez conscient que le clou pourrait suivre le grain du bois, ressortir de manière inattendue sur le côté du matériau. Enfoncez la pointe du clou perpendiculairement au grain afin de réduire le risque de blessures. (Fig. E, F, K)

- N'appuyez pas un clou sur la tête d'une autre agrafe ou dans un angle trop abrupt. Un rebond, une agrafe coincée ou un clou qui ricoche peut causer des blessures. (Fig. G)

- Éloignez toujours vos doigts du déclencheur afin d'éviter les blessures causées par un déclenchement accidentel (Fig. H).

- Éloignez vos mains et vos membres de la région immédiate de travail. Stabilisez votre pièce de travail avec des serre-joints au besoin afin d'éviter que vos mains ou vos membres soient blessés. Assurez-vous que votre pièce est bien stable avant d'appuyer l'agrafeuse sur le matériau. Le déclencheur pourrait faire bouger le matériau de façon inattendue. (Fig. H)

- N'utilisez pas l'outil en présence de poussière, de gaz ou de vapeurs inflammables. L'outil peut produire une étincelle qui pourrait enflammer les gaz. Enfoncer un clou sur un autre clou pourrait également causer une étincelle. (Fig. I)

- Éloignez votre visage et vos membres de l'arrière de l'outil lorsque vous travaillez dans des zones restreintes. Un recul soudain pourrait heurter votre corps, surtout lorsque vous enfoncez un clou dans un matériau dur ou dense. (Fig. J)

- Ayez une prise ferme afin de garder le contrôle pendant le recul de l'outil lorsqu'une agrafe est enfoncée.

- Le choix de la méthode de déclenchement est important. Consultez le manuel d'utilisation pour les options de déclenchement.

- Lorsque vous activez l'agrafeuse, gardez toujours le contrôle sur l'outil. Un placement imprécis de l'outil pourrait causer le déclenchement détourné d'une agrafe.

- N'enfoncez pas de clous sur les têtes d'autres agrafes. Ceci pourrait causer un fort recul, des agrafes coincées ou des clous ricochant. (Fig. K)

- Connaissez bien l'épaisseur du matériau lorsque vous utilisez l'agrafeuse. Un clou qui dépasse pourrait causer des blessures.

- AJUSTEMENT DE LA PROFONDEUR : Pour réduire le risque de blessure grave d'une activation accidentelle lorsque vous ajustez la profondeur, il faut TOUJOURS;

• Retirer le bloc-pile.
• Activer le verrou de la détente (Fig. L).
- Éviter le contact avec la détente au cours des ajustements.

- Ne pas enfoncer les clous à l'aveuglette dans les murs, les planchers ou autres surfaces de travail. Les agrafes enfoncées dans des fils sous tension, de la plomberie ou d'autres types d'obstructions peuvent causer des blessures. (Fig. M)

- Soyez vigilant, soyez attentif à ce que vous faites et faites preuve de jugement lorsqu'un outil électrique est utilisé. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un simple moment d'inattention en utilisant un outil électrique peut causer de graves blessures corporelles.

- Prenez des précautions à proximité des grilles d'aération, car elles couvrent des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles.

FIG. J

⚠ AVERTISSEMENT : PORTER TOUJOURS des lunettes de protection. Les lunettes de vue ne constituent PAS des lunettes de sécurité. Utiliser toujours un masque facial ou anti-poussière si l'opération génère de la poussière. PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ.

• Protection oculaire conforme à la norme ANSI Z87.1 (CAN/CSA Z94.3);
• Protection auditive conforme à la norme ANSI S12.6 (S3.19);
- Protection des voies respiratoires conforme aux normes NIOSH/OSHA/MSHA.

⚠ AVERTISSEMENT : Certaines poussières produites durant les travaux de ponçage, de sciage, de meulage, de perçage et autres contiennent des produits chimiques identifiés par l'État de la Californie comme pouvant provoquer le cancer, des anomalies congénitales ou d'autres problèmes liés aux fonctions reproductrices. Voici quelques exemples de ces produits chimiques :

• le plomb provenant de peintures à base de plomb;
- la silice cristallisée venant de briques, de ciment et autres produits de maçonnerie ainsi que
- l'arsenic et le chrome dans le bois ayant subi un traitement chimique.

Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. Pour réduire toute exposition à ces produits : travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque anti-poussière spécialement conçu pour filtrer les particules microscopiques.

- Limiter toute exposition prolongée avec les poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activité de construction. Porter des

vêtements de protection et laver les parties du corps exposées avec une solution d'eau et de savon. Tout contact de la poussière avec la bouche, les yeux ou la peau peut favoriser l'absorption de produits chimiques dangereux.

⚠ AVERTISSEMENT : Cet outil peut produire et/ou répandre de la poussière susceptible de causer des dommages sérieux et permanents au système respiratoire. Toujours porter un appareil respiratoire approuvé par le NIOSH/l'OSHA pour se protéger de la poussière. Diriger les particules loin du visage et du corps.

⚠AVERTISSEMENT : Toujours porter une protection auditive appropriée conformément à la norme ANSI S12.6 (S3.19) lors de l'utilisation du produit. Dans certaines conditions et suivant la durée d'utilisation, le bruit émanant de cet appareil pourrait contribuer à une perte de l'acuité auditive.

⚠ MISE EN GARDE : Lorsque l'outil n'est pas utilisé, le placer sur le côté, sur une surface stable, de manière à ne faire trébucher ou tomber personne. Certains outils équipés d'un large bloc-piles peuvent tenir à la verticale sur celui-ci, mais manquent alors de stabilitér.

- L'étiquette apposée sur votre outil pourrait comprendre les symboles suivants. Les symboles et leurs définitions sont indiqués ci-après :

V......volts	A......ampères
Hz......hertz	W......watts
min......minutes	~ ou AC .. courant alternatif
--- ou DC..courant continu	no ...... sous vide
!!......Construction de classe I (mis à la terre)	± ...... borne de mise à la minute
☐ ......Construction de classe II	Symbole d'avertissement
../min......tours à la minute
IPM......Impacts par minute	BPM ......Coups par minute
● ......Lire le mode d'emploi avant l'utilisation
● ......Utiliser une protection respiratoire adéquate.
○ ......Utiliser une protection oculaire adéquate.
○ ......Utiliser une protection auditive adéquate.

- En cas d'utilisation d'une rallonge, s'assurer que les valeurs nominales de la rallonge utilisée correspondent bien à celles de l'outil alimenté. L'usage d'une rallonge de calibre insuffisant causera une chute de tension entraînant perte de puissance et surchauffe. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l'intensité nominale indiquée sur la plaque signalétique. En cas de doutes, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.

Calibre de fil minimum recommandé pour les rallonges

Longueur totale de la rallonge
25	pi	50	pi	75	pi	100	pi	125	pi	150	pi
7,6 m		15,2 m		22,9 m		30,5 m	38,1 m		45,7 m		53,3 m
Calibre AWG
18		18		16		16		14		14

DIRECTIVES DE SÉCURITÉ IMPORTANTES POUR LES CHARGEURS DE PILES

CONSERVER CES DIRECTIVES : ce mode d'emploi comprend d'importantes directives de sécurité pour les chargeurs de piles.

⚠ AVERTISSEMENT : Avant d'utiliser le chargeur, lire toutes les directives et tous les avertissements figurant sur le chargeur, le bloc-piles et le produit utilisé avec le bloc-piles.

- Risque de choc électrique. Éviter la pénétration de tout liquide dans le chargeur.

- Risque de brûlure. Pour réduire le risque de blessures, charger uniquement des piles PORTER-CABLE conseillées. D'autres types de piles peuvent exploser et provoquer

des blessures corporelles et des dommages.

• Dans certaines circonstances, lorsque le chargeur est branché au bloc d'alimentation, le chargeur peut être court-circuité par des corps étrangers conducteurs tels que, mais sans s'y limiter, la laine d'acier, le papier d'aluminium ou toute accumulation de particules métalliques. Ils doivent être maintenus à distance des ouvertures du chargeur. Débrancher systématiquement celui-ci si aucun bloc-piles n'y est inséré. Débrancher le chargeur avant tout nettoyage.
• NE PAS tenter de charger le bloc-piles avec autre chose qu'un chargeur de marque. Les chargeurs et blocs-piles sont conçus spécialement pour fonctionner ensemble.
• Ces chargeurs ne sont pas destinés à être utilisés à d'autres fins que celles de charger les piles rechargeables conseillées PORTER-CABLE. Toute autre utilisation risque de provoquer un incendie, un choc électrique ou une électrocution.
• Protéger le chargeur de la pluie et de la neige.
• Tirer la fiche plutôt que le cordon pour débrancher le chargeur ou pour débrancher les cordons à l'aide de la fonction de guirlande. Cela permet de réduire le risque d'endommager la fiche ou le cordon d'alimentation.
• S'assurer que le cordon est situé en lieu sûr de manière à ce que personne ne marche ni ne trébuche dessus ou à ce qu'il ne soit pas endommagé ni soumis à une tension.
• Ne pas utiliser de rallonge à moins que cela ne soit absolument nécessaire. L'utilisation d'une rallonge inadéquate risque d'entraîner un incendie, un choc électrique ou une électrocution.
• Pour la sécurité de l'utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils]). Plus le numéro de calibre de fil est petit et plus sa capacité est grande, par exemple un calibre 16 a plus de capacité qu'un calibre 18. Si plus d'une rallonge est utilisée pour obtenir la longueur totale, s'assurer que chaque rallonge présente au moins le calibre de fil minimum.
• Ne pas mettre d'objet sur le chargeur ni mettre ce dernier sur une surface souple, ce qui pourrait causer l'obstruction des fentes de ventilation et, du fait, provoquer une chaleur interne excessive. Eloigner le chargeur de toute source de chaleur. La ventilation du chargeur se fait par les fentes pratiquées dans les parties supérieures et inférieures du boîtier.
• Ne pas installer le chargeur sur un mur ni le fixer de manière permanente sur toute surface. Le chargeur est destiné à une utilisation sur une surface plane et stable (c.-à-d. un dessus de table ou d'établi).
• Ne pas faire fonctionner le chargeur si la fiche ou le cordon est endommagé; les remplacer immédiatement.
• Ne jamais se servir d'un chargeur qui a subi un choc violent, qui est tombé par terre ou qui est endommagé de quelque manière que ce soit. Le faire vérifier dans un centre de réparation autorisé.
• Ne pas démonter le chargeur; confier l'entretien ou la réparation de l'appareil à un centre de réparation autorisé. Le remontage non conforme du chargeur comporte des risques de choc électrique, d'électrocution ou d'incendie.
• Débrancher le chargeur avant de le nettoyer. Cela réduira le risque de choc électrique. Le risque ne sera pas éliminé en enlevant simplement le bloc-piles.
• NE JAMAIS relier deux chargeurs ensemble.
• Le chargeur est conçu pour être alimenté en courant domestique standard (120 V). Ne pas utiliser une tension supérieure pour le chargeur.

⚠ AVERTISSEMENT : pour un fonctionnement sûr, lire le présent mode d'emploi et les manuels fournis avec l'outil avant d'utiliser le chargeur.

Le bloc-piles n'est pas complètement chargé à la sortie de l'emballage. Avant d'utiliser le bloc-piles et le chargeur, lire les directives de sécurité ci-après. Respecter ensuite les consignes de chargement décrites.

LIRE TOUTES LES DIRECTIVES.

- Ne pas incinérer le bloc-piles, même s'il est très endommagé ou complètement usé, car il peut exploser au contact de flammes. Des vapeurs et des matières toxiques sont dégagées lorsque les blocs-piles au LI-ION sont incinérés.

• Ne pas charger ou utiliser un bloc-piles dans un milieu déflagrant, en présence de liquides, de gaz ou de poussière inflammables. Insérer ou retirer un bloc-piles du chargeur peut enflammer de la poussière ou des émanations.
• Si le contenu de la pile entre en contact avec la peau, laver immédiatement la zone touchée au savon doux et à l'eau. Si le liquide de la pile entre en contact avec les yeux, rincer l'oeil ouvert à l'eau pendant 15 minutes ou jusqu'à ce que l'irritation cesse. Si des soins médicaux sont nécessaires, l'électrolyte des piles au LI-ION est composé d'un mélange de carbonates organiques liquides et de sels de lithium. Quant aux piles au NI-CD, il est question d'une solution de 25 % à 35 % d'hydroxyde de potassium.
• Le contenu des cellules de pile ouvertes peut provoquer une irritation respiratoire. Exposer la personne à de l'air frais. Si les symptômes persistent, obtenir des soins médicaux.

⚠ AVERTISSEMENT : risque de brûlure. Le liquide du bloc-piles peut s'enflammer s'il est exposé à des étincelles ou à une flamme.

• Charger les blocs-piles uniquement au moyen de chargeurs PORTER-CABLE.
• NE PAS éclabousser le bloc-piles ou l'immerger dans l'eau ou tout autre liquide. Cela peut entraîner une défaillance prématurée de l'élément.
• Ne pas ranger ni utiliser l'outil et le bloc-piles dans un endroit où la température peut atteindre ou dépasser les 40 °C (105 °F) (comme dans les remises extérieures ou les bâtiments métalliques en été).

⚠ AVERTISSEMENT : ne jamais ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l'insérer dans un chargeur. Ne pas écraser, faire tomber ou endommager le bloc-piles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, qui est tombé, a été écrasé ou est endommagé de quelque manière que ce soit (p. ex. percé par un clou, frappé d'un coup de marteau, piétiné). Les blocs-piles endommagés doivent être envoyés au centre de réparation pour être recyclés.

⚠ AVERTISSEMENT : risque d'incendie. Ne pas ranger ou transporter les piles de manière à ce que des objets métalliques puissent entrer en contact avec les bornes exposées des piles. Par exemple, ne pas mettre un bloc-piles dans un tablier, une poche, une boîte à outils, une boîte de nécessaire de produit ou un tiroir contenant des objets tels que des clous, des vis ou des clés, car tout contact accidentel entre les bornes à découvert et un objet métallique conducteur comme une clé, une pièce de monnaie, un outil à main, etc. risque de provoquer un incendie. La Hazardous Material Regulations (réglementation sur les produits dangereux) du département américain des transports interdit en fait le transport des blocs-piles pour le commerce et dans les avions (c.-à-d. dans des valises et les bagages à main) À MOINS qu'ils ne soient bien protégés contre les courts-circuits. Pour le transport de piles individuelles, on doit donc s'assurer que les bornes sont protégées et bien isolées contre toute matière pouvant entrer en contact avec elles et provoquer un court-circuit. REMARQUE : il ne faut pas laisser de piles au LI-ION dans les bagages enregistrés.

RECOMMANDATIONS EN MATIÈRE DE RANGEMENT

1. Le meilleur endroit de rangement est celui qui est frais et sec, loin de toute lumière directe du soleil et protégé d'une température extrême (chaleur ou froid).
2. Un entreposage prolongé ne nuira pas au bloc-piles ou au chargeur. Dans les conditions adéquates, on peut entreposer les piles au LI-ION pour une période de cinq ans ou plus.

PROCÉDURE DE CHARGE

Les chargeurs PORTER-CABLE sont conçus pour charger les blocs-piles PORTER-CABLE. Les durées de charge : 35-100 min avec le PCC690L/PCC692L, 65-200 min avec le PCC691L et 160-300 min avec le PCC695L, selon le bloc-piles chargé.

1. Brancher le chargeur dans une prise appropriée avant d'insérer le bloc-piles.

2. Insérer le bloc-piles dans le chargeur.

1. Le voyant DEL clignotera indiquant que la pile est en cours de recharge.

1. La fin de la recharge est indiquée par le voyant qui demeurera allumé. Le bloc-piles est chargé à plein et peut être utilisé ou laissé sur le chargeur.

Recharger les piles épuisées aussitôt que possible après leur utilisation pour prolonger leur durée de vie. Pour préserver le plus possible la durée de vie du bloc-piles, ne pas le décharger tout à fait. Il est recommandé de recharger le bloc-piles après chaque utilisation.

foNcTloNS de dIAGNoSTlc du cHARGeuR

Le chargeur est conçu pour détecter certains problèmes du bloc-piles ou de la source d'alimentation. Le type de clignotement du voyant de charge indique les problèmes.

Plle eN MAuvAIS ÉTAT

Le chargeur est en mesure de détecter une pile faible ou endommagée. Le voyant DEL clignote selon la séquence code inscrite sur l'étiquette. Si la séquence code correspondant à une pile en mauvais état est en clignotement, cesser de recharger la pile. Il faut la retourner à un centre de réparation ou à un site de collecte pour le recyclage.

foNcTloN de SuSPeNSloN du Bloc-PIleS cHAud/fRold

Lorsque le chargeur détecte un bloc-piles trop chaud ou trop froid, il suspend automatiquement la recharge jusqu'au retour à la normale de la température de celui-ci. Une fois la température du bloc-piles revenue à la normale, le chargeur passe automatiquement au mode de recharge du bloc-piles. Cette fonction assure une durée de vie maximale des blocs-piles. Le voyant DEL clignote selon la séquence code inscrite sur l'étiquette.

PRoBlèMe Avec le SecTeuR

Lorsque le chargeur est utilisé avec des blocs d'alimentation portatifs comme des génératrices ou des alternateurs, le chargeur peut suspendre temporairement son fonctionnement. Le voyant DEL clignote selon la séquence code inscrite sur l'étiquette. Cela indique que l'alimentation est hors tolérance.

Bloc-PIleS IAISSÉ dANS le cHARGeuR

Le chargeur et le bloc-piles peuvent être laissés branchés, le voyant demeurant indéfiniment allumé. Le chargeur maintiendra le bloc-piles en bon état et complètement chargé. Le chargeur comporte un mode automatique de mise au point qui égalise ou équilibre chaque cellule du bloc-piles pour lui permettre de fonctionner à plein rendement. Les blocs-piles doivent être égalisés chaque semaine ou chaque fois que la durée de fonctionnement du bloc-piles diminue. Pour utiliser le mode automatique de mise au point, mettre le bloc-piles dans le chargeur et l'y laisser pendant au moins 8 heures.

ReMARQueS IMPoRTANTeS PouR le cHARGeMeNT

1. Pour augmenter la durée de vie du bloc-piles et optimiser son rendement, le charger à une température entre 18 et 24 °C (65 et 75 °F). NE PAS charger le bloc-piles à des températures inférieures à 4,5 °C (40 °F) ou supérieures à 40,5 °C (105 °F). Ces consignes sont importantes et permettent d'éviter d'endommager gravement le bloc-piles.
2. Le chargeur et le bloc-piles peuvent devenir chauds au toucher pendant la charge. Il s'agit d'un état normal et cela n'indique pas un problème. Pour faciliter le refroidissement du bloc-piles après son utilisation, éviter de mettre le chargeur ou le bloc piles dans un endroit chaud comme dans une remise métallique ou une remorque non isolée.
3. Si le bloc-piles ne se charge pas adéquatement, on doit :

a. vérifier le courant à la prise en branchant une lampe ou un autre appareil électrique;
b. vérifier si la prise est reliée à un interrupteur mural qui la met hors tension lorsque la lumière sont éteinte;
c. déplacer le chargeur et le bloc-piles dans un endroit où la température ambiante est entre 18 et 24 °C (65 et 75 °F);
d. si le problème persiste, apporter ou envoyer l'outil, le bloc-piles et le chargeur au centre de réparation de votre région.

1. Le bloc-piles doit être rechargé lorsqu'il n'arrive pas à produire suffisamment de puissance pour des travaux qui étaient facilement réalisés auparavant. NE PAS CONTINUER à utiliser le bloc-piles dans ces conditions. Suivre les procédures de charge. On peut également recharger à tout moment un bloc-piles partiellement déchargé sans nuire à son fonctionnement.

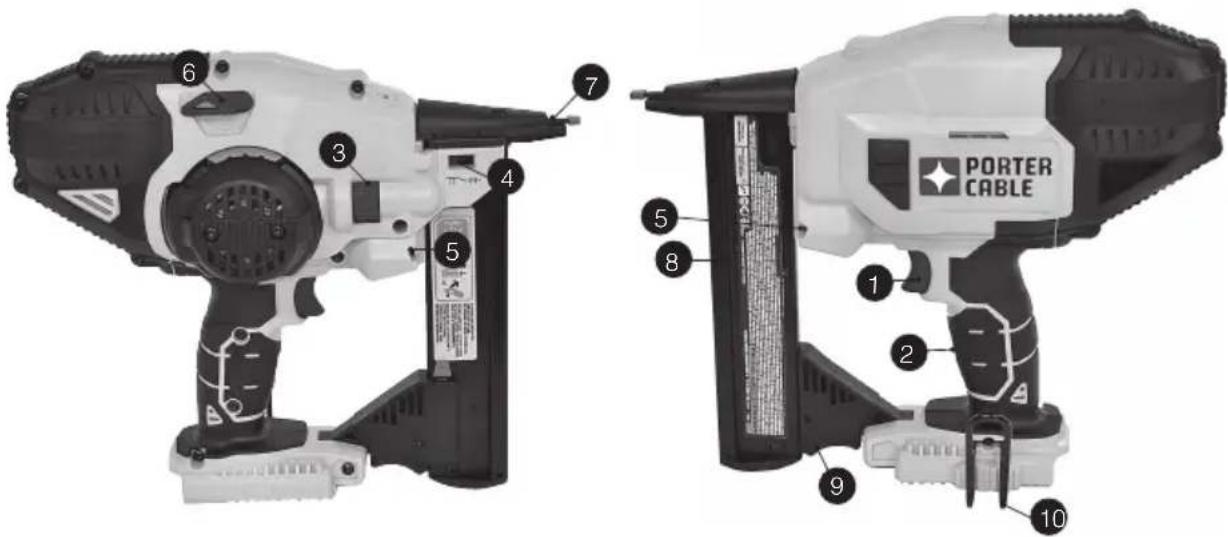

DESCRIPTION FONCTIONNELLE Figure 1

1. Commutateur
2. Commutateur de verrouillage de la détente
3. Roue d'ajustement de la profondeur

4. Indicateur d'ajustement de la profondeur

5. Lampes de travail/pile faible/indicateur de blocage

6. Levier de relâchement du blocage
7. Déclencheur
8. Magazine
9. Loquet du poussoir
10. Crochet de suspension

PORTER CABLE

Ce produit est compatible avec tous les modèles de piles et de chargeurs énumérés dans le tableau ci-dessous.

Bloc-piles : Li-Ion 20V Max*: PCC680L, PCC681L, PCC685L, PCC682L

Chargeur : pour piles au Li-Ion 20V Max*: PCC690L, PCC691L, PCC695L, PCC692L

DIRECTIVES DE FONCTIONNEMENT

INSTALLATION ET RETRAIT DU BLOC-PILES DE L'OUTIL

⚠AVERTISSEMENT : S'assurer que le bouton de verrouillage est bien engagé pour

empêcher l'utilisation de la détente avant la pose ou le retrait du bloc-pile

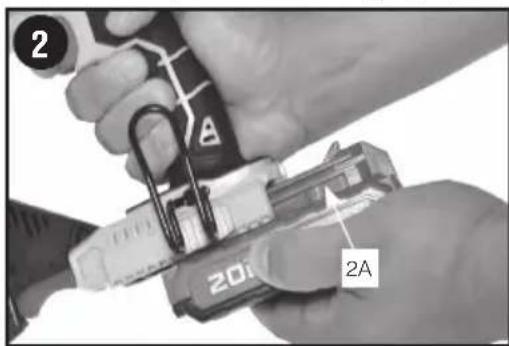

INSTALLATION DU BLOC-BATTERIE : Insérez fermement le bloc-piles (2A) dans l'outil jusqu'à ce que vous entendiez un déclic, tel qu'illustré dans la Figure 2. S'assurer que le bloc-pile est bien logé et enclenché en place.

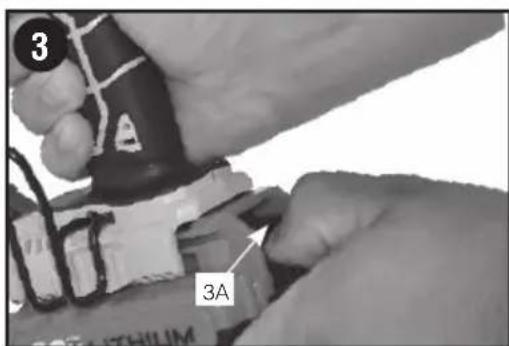

RETRAIT DU BLOC-PILES : Appuyez sur le bouton de retrait du bloc-piles (3A) tel qu'illustré dans la Figure 3 et retirez le bloc-piles de l'outil.

FONCTIONNEMENT

⚠AVERTISSEMENT : Lisez la section Avertissements de sécurité de l'agrafeuse au début de ce mode d'emploi. Portez toujours une protection oculaire et auditive lorsque vous utilisez cet outil. Ne pointez jamais l'agrafeuse sur vous ou les autres. Pour une manipulation sécuritaire, respectez les procédures et les vérifications suivantes avant chaque utilisation.

⚠AVERTISSEMENT : Afin de réduire le risque de blessure, déconnectez le bloc-piles de l'outil et verrouillez la détente avant de procéder à l'entretien de quitter la zone de travail, de déplacer l'outil ou de le pa

2 201 2A

3 3A

⚠AVERTISSEMENT : Portez toujours une protection oculaire [ANSI Z87.1 (CAN/CSA Z94.3)] et ANSI S12.6 (S3.19) auditive lorsque vous utilisez l'outil. L'agrafeuse sans fil PORTER-CABLE est assemblée conformément à la norme ANSI SNT-101-2002.

⚠AVERTISSEMENT : ÉLOIGNEZ vos doigts de la détente lorsque vous n'enfoncez pas des agrafes afin d'éviter le déclenchement accidentel. Ne transportez jamais l'outil avec un doigt sur la détente.

1. Portez des protections oculaire, auditive et respiratoire adéquates.
2. Retirez le bloc-pile de l'outil et verrouillez la détente.
3. Verrouillez le bouton vers l'arrière afin de retirer toutes les bandes de clous du magazine.
4. Assurez-vous du bon fonctionnement du déclencheur et de la détente. N'utilisez pas l'outil si l'un des deux pièces ne fonctionne pas correctement.
5. N'UTILISEZ JAMAIS un outil dont les pièces sont endommagées.

POUR UTILISER L'AGRAFEUSE

⚠AVERTISSEMENT : Vous devez appuyer le déclencheur et enfoncer la détente complètement et ensuite les relâcher pour chaque clou.

⚠AVERTISSEMENT : Vous devez toujours retirer le bloc-piles et verrouiller la détente avant de faire des ajustements ou lorsque l'outil n'est pas utilisé.

1. Appuyez complètement le déclencheur sur la surface de travail.
2. Enfoncez complètement la détente et le moteur s'enclenchera (le clou s'enfoncera dans la surface).
3. Relâcher la détente.
4. Soulevez le déclencheur de la surface de travail.
5. Répétez les étapes 1 à 4 pour le prochain clou.

PRÉPARATION DE L'OUTIL

⚠AVERTISSEMENT : NE VAPORISEZ ET N'APPLIQUEZ JAMAIS d'huile, de lubrifiant ou de nettoyant à l'intérieur de l'outil. Vous pourriez réduire la durée de vie et l'efficacité de l'outil.

⚠AVERTISSEMENT : Vous devez toujours retirer le bloc-piles et verrouiller la détente avant de faire des ajustements ou lorsque l'outil n'est pas utilisé.

1. Consultez la section Consignes de sécurité de ce mode d'emploi.
2. Portez une protection oculaire et auditive.
3. Retirez la pile de l'outil et chargez-la complètement.
4. Assurez-vous que le magazine ne contient aucune agrafe.
5. Assurez-vous du bon fonctionnement du déclencheur et de la détente. N'utilisez pas l'outil si l'un des deux pièces ne fonctionne pas correctement.
6. Ne pointez jamais l'outil vers vous ou les autres.
7. Insérez le bloc-piles complètement chargé.

REMLIR L'OUTIL

⚠AVERTISSEMENT : Ne pointez jamais l'outil vers vous ou les autres. Sinon cela pourrait entraîner des blessures corporelles graves.

⚠AVERTISSEMENT : N'ajoutez jamais de clous si le déclencheur ou la détente sont activés. De graves blessures pourraient en résulter.

⚠AVERTISSEMENT : Retirez toujours le bloc-piles avant d'ajouter ou de retirer des clous. Sinon cela pourrait entraîner des blessures corporelles graves.

⚠AVERTISSEMENT : Vous devez toujours enlever la pile et engager le verrou lorsque vous faites des ajustements ou lorsque vous n'utilisez pas l'outil.

ATTENTION : Éloignez vos doigts du poussoir pour éviter les blessures.

4 4A

1. Appuyez sur le loquet du poussoir (10) et tirez le magazine vers le bas.
2. Tenez l'agrafeuse de manière à ce que le magazine soit au niveau et insérez les agrages dans la fente (4A) du magazine comme illustré dans la figure 4. Assurez-vous que le bout des agrafes est placé vers l'avant du magazine.
3. Refermez le magazine et assurez-vous qu'il est bien enclenché.

VIDER L'OUTIL

⚠AVERTISSEMENT : Vous devez toujours retirer le bloc-piles et verrouiller la détente avant de faire des ajustements ou lorsque l'outil n'est pas utilisé.

1. Appuyez sur le loquet du poussoir et tirez le magazine vers le bas.
2. Penchez l'outil jusqu'à ce que les clous glissent en dehors du magazine.

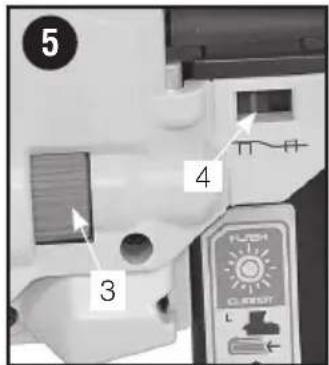

AJUSTEMENT DE LA PROFONDEUR (FIG. 5)

La profondeur à laquelle une agrafe est enfoncée peut être ajustée en utilisant la roue d'ajustement de la profondeur (3) située sur le côté de l'outil.

⚠ AVERTISSEMENT : Pour réduire les risques de blessures graves reliées à l'activation accidentelle lorsque vous tentez d'ajuster la profondeur, il faut TOUJOURS :

• Retirer le bloc-pile.
• Activer le verrou de la détente.
- Éviter de toucher à la détente pendant les ajustements.

Les configurations de profondeur sont sur une échelle de glisse, le côté droit étant le moins profond, et le côté gauche, le plus profond.

1. Pour enfoncer un clou moins profondément, tournez la roue d'ajustement de la profondeur (3) au niveau le plus bas, vers la droite sur l'indicateur d'ajustement de la profondeur (4).

2. Pour enfoncer un clou plus profondément, tournez la roue d'ajustement de la profondeur (3) au niveau le plus élevé, vers la gauche sur l'indicateur d'ajustement de la profondeur (4).

5 4 3 FLUSH L

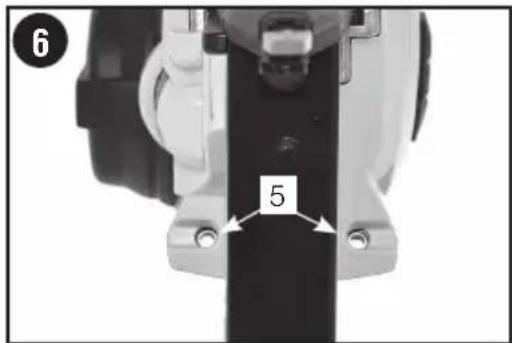

Il y a des lampes de travail (5) de chaque côté de l'agrafeuse. Les lampes de travail s'allument lorsque vous appuyez sur le déclencheur.

REMARQUE : La lampe de travail permet d'éclairer la surface de travail immédiate et n'est pas destinée à servir de lampe de poche.

INDICATEUR DE PILE FAIBLE : Les lampes de travail clignotent et s'éteignent complètement pour indiquer que la pile est faible.

6 5

LOW BATTERY...... ■■■

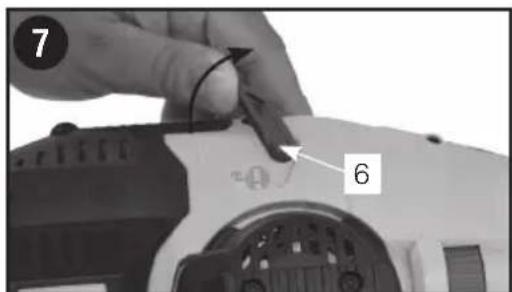

INDICATEUR DE CLOU COINCÉ : Les lampes de travail clignotent continuellement si un clou reste coincé dans le col (voir la section Décoincer un clou).

⚠AVERTISSEMENT : S'il y a un blocage, l'outil se désactivera lui-même; vous devrez le réinitialiser. Pour ce faire, suivez les instructions indiquant comment

décoincer le clou. Retirez ensuite le bloc-piles et réinsérez-le. L'outil fonctionnera. Si l'agrafeuse est utilisée de façon intense alors que toute l'énergie disponible dans le moteur est utilisée pour enfoncer une agrafe, l'outil peut bloquer. La lame d'enfoncement n'a pas complété le cycle d'enfoncement, l'indicateur de blocage clignotera. Tournez le levier de relâchement du blocage (6) de l'outil, et le mécanisme se décoincera tel qu'illustré à la figure 7.

7 6

REMARQUE : L'outil se désactivera lui-même et ne se réinitialisera pas tant que le bloc-piles ne sera pas retiré et réinséré. Si la lame d'enfoncement ne revient pas automatiquement à sa position initiale, suivez la procédure pour « décoincer un agrafe, fig 8 ». Si l'appareil est toujours bloqué, examinez le matériau et la longueur des agrafes afin de vous assurer que la tâche n'est pas trop ardue.

DÉCOINCER UN CLOU (FIG. 8)

⚠AVERTISSEMENT : Afin de réduire le risque de blessure, déconnectez le bloc-piles de l'outil et verrouillez la détente avant de procéder à l'entretien de l'outil ou de décoincer des clous.

Si un clou est coincé dans le col, ne pointez pas l'outil vers vous et suivez ces instructions afin de le décoincer :

1. Retirez le bloc-pile de l'outil et verrouillez la détente.

2. Tournez le levier de relâchement du blocage (6) de l'outil afin de relâcher la lame d'enfoncement et de décoincer le clou. Si l'outil est toujours bloqué, suivez les étapes 3 à 12 ci-dessous.

3. Appuyez sur le loquet du poussoir (10) et tirez le magazine (9) vers le bas.

4. Penchez l'outil jusqu'à ce que les clous glissent en dehors du magazine.

5. Retirez le clou plié; utilisez des pinces au besoin.

6. Réinsérez les clous dans le magazine (voir la section Remplir l'outil).

7. Refermez le magazine jusqu'à ce qu'il se verrouille.

8. Réinsérez le bloc-piles.

9. Désengagez le verrou de la détente (2), laissez la détente s'activer.

⚠AVERTISSEMENT : S'il y a un blocage, l'outil se désactivera lui-même; vous devrez le réinitialiser. Pour ce faire, suivez les instructions indiquant comment décoincer le clou. Retirez ensuite le bloc-piles et réinsérez-le. L'outil fonctionnera.

REMARQUE : Si des clous se coince fréquemment dans le déclencheur, faites vérifier l'outil par un centre de service PORTER-CABLE autorisé.

Lorsque vous utilisez l'outil à des températures sous zéro :

1. Gardez l'outil au chaud autant que possible avant de l'utiliser.

2. Activez l'outil 5 ou 6 fois dans un morceau de bois avant de l'utiliser.

UTILISATION PAR TEMPS CHAUD

L'outil devrait fonctionner normalement. Toutefois, ne laissez pas l'outil en plein soleil, puisque la chaleur excessive peut détériorer la défense et les autres pièces, augmentant la fréquence de l'entretien.

CROCHET DE SUSPENSION (FIG. 9-10) AVERTISSEMENT :

Retirer les clous du magazine avant de procéder à des ajustements ou à l'entretien de cet outil. Sinon, des blessures graves pourraient s'ensuivre.

⚠AVERTISSEMENT : Afin de réduire le risque de blessure, déconnectez le bloc-piles de l'outil et verrouillez le déclencheur avant de faire des ajustements, de changer des accessoires, de procéder à l'entretien de l'outil ou de le déplacer. Une telle mesure de sécurité préventive réduit le risque de mettre l'outil en marche accidentellement.

⚠MISE EN GARDE : Lorsque l'outil n'est pas utilisé, le placer sur le côté, sur une surface stable, de manière à ne faire trébucher ou tomber personne. Certains outils équipés d'un large bloc-piles peuvent tenir à la verticale sur celui-ci, mais manquent alors de stabilité.

Les agrafeuses sans fil PORTER-CABLE viennent avec un crochet (11) pour un accès pratique et l'entreposage pendant son utilisation.

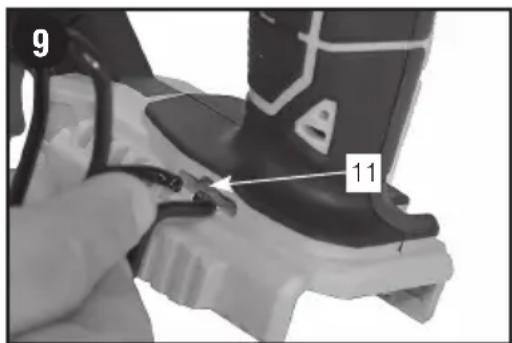

POUR INSTALLER LE CROCHET

⚠AVERTISSEMENT : Vous devez toujours retirer le bloc-piles et verrouiller la détente avant de faire des ajustements ou lorsque l'outil n'est pas utilisé.

1. Retirez le bloc-piles de l'outil et verrouillez la détente.
2. Utilisez un tournevis pour retirer la vis de la cavité du crochet à la base de l'outil (11).
3. Placez la languette avant du crochet (10) dans la cavité à la base de l'outil (11) tel qu'illustré à la Figure 9.

9 11

1. Attachez le crochet (10) avec la vis fournie (12) et serrez cette dernière fermement avec un tournevis tel qu'illustré à la Figure 10.
2. Replacez le bloc-piles.

ENTRETIEN

⚠AVERTISSEMENT : Pour réduire le risque de blessure, éteindre l'appareil, verrouiller la détente et retirer la pile avant d'installer ou de retirer tout accessoire et avant d'effectuer des réglages ou des accidentel peut provoquer des blessures.

10 12

Tableau d'entretien quotidien

ACTION : Nettoyez le magazine, le poussoir et le mécanisme du déclencheur. POURQUOI? Permet un bon fonctionnement du magazine, réduit l'usure et évite les blocages.

COMMENT : Nettoyez l'outil avec un tissu propre et humide. N'huilez pas ni ne lubrifiez cet outil. L'utilisation d'huiles, de lubrifiants périodiques ou de nettoyants n'est pas recommandée puisqu'ils ont tendance à attirer des débris.

NETTOYAGE

⚠AVERTISSEMENT : Éliminez les saletés et la poussière des grilles d'aération au moyen d'air comprimé propre et sec au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux lors du nettoyage, veuillez toujours porter une protection oculaire conforme à la norme ANSI Z87.1.

⚠AVERTISSEMENT : Ne jamais utiliser de solvants ni d'autres produits chimiques durs pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.

GRAISSAGE

⚠AVERTISSEMENT : NE VAPORISEZ ET N'APPLIQUEZ JAMAIS d'huile, de lubrifiant ou de nettoyant à l'intérieur de l'outil. Vous pourriez réduire la durée de vie et l'efficacité de l'outil.

Les outils PORTER-CABLE sont correctement lubrifiés à l'usine et sont prêts à être utilisés. Cela dit, il convient, une fois par année, de confier votre outil à un centre de réparation PORTER-CABLE, qui fera un nettoyage et une inspection à fond.

ACCESSOIRES

⚠AVERTISSEMENT : Puisque les accessoires, autres que ceux offerts par PORTER-CABLE n'ont pas été testés avec ce produit, l'utilisation de ceux-ci pourrait s'avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires PORTER-CABLE recommandés avec le produit.

Une gamme complète d'accessoires est offerte au centre de services de votre usine PORTER-CABLE ou dans un centre de service autorisé par la garantie PORTER-CABLE. Consulter notre site Web www.portercable.com pour obtenir un catalogue ou le nom du fournisseur le plus proche.

PIÈCES DE RECHANGE

⚠AVERTISSEMENT : Afin de réduire le risque de blessure, déconnectez le bloc-piles de l'outil et verrouillez la détente avant de procéder à l'entretien de l'outil ou de décoincer des agrafes.

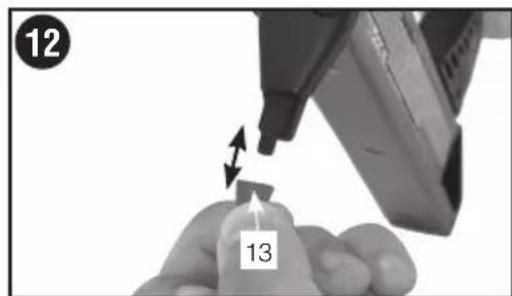

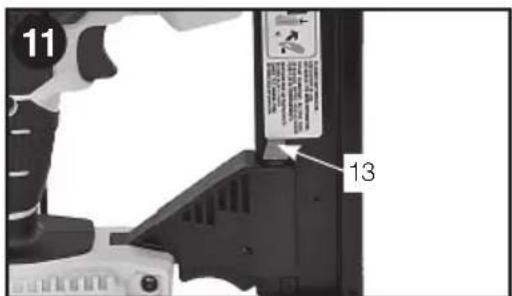

L'outil vient avec un embout antirayures (16) de rechange, situé sur le côté du magazine tel qu'illustré à la Figure 11.

1. Pour remplacer l'embout, tirez simplement pour enlever le vieux et glissez le nouvel embout en place sur le déclencheur tel qu'illustré à la Figure 12.

11 13

12 13

N'utilisez que des pièces de rechange identiques. Pour obtenir une liste des pièces ou pour en commander, consulter notre site Web de réparation www.portercable.com. Il est également possible de commander des pièces auprès du centre de réparation en usine PORTER-CABLE ou du centre de réparation sous garantie agréé PORTER-CABLE le plus proche. Vous pouvez aussi appeler notre centre de services à la clientèle au 1 888 848-5175.

ENTRETIEN ET RÉPARATION

⚠AVERTISSEMENT : Afin de réduire le risque de blessure, retirez les agrafes du magazine avant de procéder à des ajustements ou à l'entretien de cet outil.

Le chargeur et le bloc-piles ne sont pas réparables

Le sceau SRPRC®

Le sceau SRPRC® (Société de recyclage des piles rechargeables du Canada) apposé sur une pile au nickel-cadmium, à hydrure métallique de nickel ou au lithium-ion (ou un bloc-piles) indique que les coûts de recyclage de ces derniers en fin d'utilisation ont déjà été réglés par PORTER-CABLE. Dans certaines régions, la mise au rebut ou aux ordures municipales des piles au nickel-cadmium, à l'hydrure métallique de nickel ou au lithium-ion, est illégale ; le programme de l'Appel à Recycler® constitue donc une solution pratique et écologique.

Appel à Recycler Canada, Inc., en collaboration avec PORTER-CABLE et d'autres utilisateurs de piles, a mis sur pied de programme aux États-Unis et au Canada pour faciliter la collecte des piles au nickel-cadmium, à l'hydrure métallique de nickel ou au lithium-ion usagées. Aidez-nous à protéger l'environnement et à conserver nos ressources naturelles en renvoyant les piles au nickel-cadmium, à l'hydrure métallique de nickel ou au lithium-ion usagées à un centre de réparation autorisé PORTER-CABLE ou chez votre détaillant afin qu'elles y soient recyclées. On peut en outre se renseigner auprès d'un centre de recyclage local pour connaître d'autres sites les acceptant. SRPRC® est une marque déposée de l'Appel à Recycler Canada, Inc.

ENTRETIEN

Le moteur étant en marche, enlever les saletés et la poussière hors des évents au moyen d'air comprimé sec. Porter des lunettes de sécurité lors de cette opération. Les pièces extérieures en plastique peuvent être nettoyées avec un chiffon humecté et un détergent doux. Bien que ces pièces soient hautement résistantes aux solvants, ne JAMAIS utiliser de solvants. N'utiliser qu'un détergent doux et un chiffon humide pour nettoyer l'appareil. Ne jamais laisser de liquide pénétrer dans l'appareil et n'immerger aucune partie de l'appareil dans un liquide.

ENTRETIEN ET RÉPARATION

Ce produit n'est pas réparable par l'utilisateur. Aucune pièce à l'intérieur du chargeur ne peut être réparée par l'utilisateur. Pour éviter tout dommage aux composants internes sensibles à l'électricité statique, faire effectuer toute réparation par un centre de réparation autorisé. Pour de plus amples renseignements à propos de PORTER-CABLE, ses centres de réparation en usine ou ses centres de réparation sous garantie autorisés, visiter notre site Web au www.portercable.com ou communiquer avec notre centre de service à la clientèle en composant le 888-848-5175. Toutes les réparations effectuées dans nos centres de réparation sont entièrement garanties contre les défauts de matériaux et de main-d'oeuvre. Nous ne pouvons pas garantir les réparations effectuées en partie ou totalement par d'autres.

Pour de plus amples renseignements par courrier, écrire à PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305, [phone], É.-U. - à l'attention de : Product Service. S'assurer d'indiquer toutes les informations figurant sur la plaque signalétique de l'outil (numéro du modèle, type, numéro de série, etc.).

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Cet appareil est conforme aux dispositions du paragraphe 15 des règlements de la

DÉPANNAGE

Problème	Cause possible	Solution possible
L'appareil ne démarre pas.	- Mauvaise installation du bloc-pile.- Bloc-piles non chargé.- Le verrou de la détente est engagé.	- Vérifier l'installation du bloc-pile- Vérifier les exigences de charge pour le bloc-pile.- Déverrouillez la détente.
- L'outil ne s'active pas (Les lampes de travail sont allumées, le moteur ne tourne pas.)	- Le moteur cesse de tourner après 2 secondes.	- Utilisation normale; relâchez la détente ou le déclencheur et enfoncez-les de nouveau.- Chargez ou remplacez la pile.
- L'outil ne s'active pas. (Les lampes de travail clignotent.)	- Pile faible ou endommagée.
- L'outil ne s'active pas. (Les lampes de travail clignotent continuellement)	- Agrafe coincée.- Mécanisme coincé.	- Retirez la pile, tourner le levier de relâchement du blocage. Enlevez l'agrafe coincée et réinsérez le bloc-piles.- Consultez un centre de services autorisé.
- L'outil ne s'active pas. (Les lampes de travail sont allumées, le moteur tourne.)	- Agrafe coincée.	- Retirez la pile, tourner le levier de relâchement du blocage. Enlevez l'agrafe coincée et réinsérez le bloc-piles.- Consultez un centre de services autorisé.
- L'outil ne s'active pas. (Les lampes de travail sont allumées, le moteur tourne, la lame d'enfoncement est coincée.)
- L'outil fonctionne, mais n'enfonce pas l'agrafe complètement.	- Pile faible ou endommagée.- Ajustement de la profondeur pas assez profond.- L'outil n'est pas appuyé assez fermement sur la pièce de travail.- Le matériau et la longueur de l'agrafe ne conviennent pas à l'application.	- Chargez ou remplacez la pile.- Tournez la roue d'ajustement de la profondeur à un niveau plus profond.- Lire le manuel d'utilisation.- Choisissez la bonne longueur d'agrafe ou le bon matériau.
- L'outil fonctionne, mais aucune agrafe ne s'enfonce.	- Pas d'agrafes dans le magazine.- Mauvaise taille d'agrafe ou mauvais angle.- Débris dans le déclencheur ou le magazine.- Agrafe coincée.	- Insérez les agrafes dans le magazine.- N'utilisez que les agrafes recommandées.- Retirez les débris.- Consultez la section « Décoincer un agrafe ».
- Agrafe coincée.	- Mauvaise taille d'agrafe ou mauvais angle.- Le matériau et la longueur de l'agrafe ne conviennent pas à l'application.- Pile faible ou endommagée.- Débris dans le col ou dans le magazine.	- N'utilisez que les agrafes recommandées.- N'utilisez que les agrafes recommandées.- Chargez ou remplacez la pile.- Retirez les débris.
- Bloc-pile ne charge pas.	- Le bloc-piles n'est pas inséré dans le chargeur.- Cordon d'alimentation non branché.- Température ambiante trop chaude ou trop froide.	- Insérez le bloc-piles dans le chargeur jusqu'à ce que l'indicateur DEL s'allume.- Brancher le cordon dans une prise qui fonctionne. Se reporter à « Remarques importantes sur le chargement » pour plus de renseignements.- Apportez le chargeur et le bloc-piles dans un endroit où la température ambiante est au-dessus de 4,5 °C (40 °F) ou au-dessous de 40,5 °C (105 °F).
- L'appareil se ferme abruptement.	- Le bloc-pies a atteint sa limite thermique maximale.- Déchargé. (Pour maximiser la durée de vie du bloc-piles, il est conçu pour s'éteindre abruptement lorsque la charge est très faible.)	- Donnez le temps au bloc-piles de refroidir.- Placez-le sur le chargeur et permettez-lui de charger.

FCC. Son fonctionnement est régi par les deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles qui risquent d'en gêner le fonctionnement.

ReMARQue : ce matériel a été testé et a été déclaré conforme aux limites en vigueur concernant les dispositifs numériques de classe B, en vertu de la partie 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre tout brouillage nuisible dans une installation résidentielle. Ce matériel produit, consomme et peut émettre une énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux directives qui l'accompagnent, il peut entraîner un brouillage nuisible des communications radio. Cependant, nous ne garantissons pas l'absence de brouillage dans tous les types d'environnement. Si, après avoir effectué une vérification en mettant l'appareil hors tension puis sous tension, l'utilisateur s'aperçoit que ce matériel provoque un brouillage nuisible à la réception des signaux de radio ou de télévision, il lui faudra essayer de corriger ce brouillage en prenant une ou plusieurs des mesures ci-dessous :

• Réorienter ou repositionner l'antenne de réception.
• Éloigner le plus possible le matériel du récepteur.
• Brancher le matériel dans une prise électrique située sur un circuit différent de celui du récepteur.
• Consulter le distributeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Tout changement ou toute modification à cet appareil qui n'est pas expressément approuvé par 'institution responsable de la conformité peut faire annuler le droit de l'utilisateur d'utiliser ce matériel. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

GARANTle IIMITÉe de TRoIS ANS

PORTER-CABLE réparer a ou remplacera gratuitement tous les outils défectueux présentant des défauts de matériau ou de fabrication pendant trois ans à compter de la date d'achat [garantie de deux ans pour les blocs-piles]. Cette garantie ne couvre pas des défaillances de pièce dues à une usure normale ou à une mauvaise utilisation de l'outil. Pour plus de détails relatifs à la couverture de la garantie et aux réparations sous garantie, visiter le site www.portercable.com ou composer le 888-848-5175. Cette garantie ne s'applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifiques et il est possible que vous ayez d'autres droits qui varient d'un Etat ou d'une province à l'autre.

En plus de la garantie, les outils PORTER-CABLE sont couverts par notre :

SeRvIce d'eNTReTleN GRATuIT d'uN (1) AN : PORTER-CABLE entretiendra l'outil et remplacera les pièces usées par une utilisation normale, et ce, gratuitement et à tout instant pendant la première année à compter de la date d'achat.

GARANTle de ReMBouRSeMeNT de 90 jouRS : Si l'utilisateur n'est pas entièrement satisfait des performances de son outil électrique PORTER-CABLE pour une raison quelconque, il peut le retourner accompagné du reçu dans les 90 jours suivant la date d'achat, et nous le lui rembourserons entièrement - sans poser de question.

AMÉRIQue IATINe : cette garantie ne s'applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

Pour enregistrer l'outil en vue d'obtenir un service de garantie, consulter notre site Web au www.portercable.com.

ReMPIAceMeNT deS ÉTIQueTTeS d'AveRTISSeMeNT

Si vos étiquettes d'avertissement sont illisibles ou manquantes, contactez le 888-848-5175 pour en obtenir le remplacement gratuit.

PORTER CABLE.

Ce produit est compatible avec tous les modèles de piles et de chargeurs énumérés dans le tableau ci-dessous.

Bloc-piles : Li-Ion 20V Max*: PCC680L, PCC681L, PCC685L, PCC682L

Chargeur : pour piles au Li-Ion 20V Max*: PCC690L, PCC691L, PCC695L, PCC692L
