Caractéristiques techniques	Multimètre numérique M12, mesure de tension AC/DC, courant AC/DC, résistance, continuité, diode
Plage de mesure	Tension AC : jusqu'à 600V, Tension DC : jusqu'à 600V, Courant AC : jusqu'à 10A, Résistance : jusqu'à 40MΩ
Utilisation	Idéal pour les électriciens, techniciens et bricoleurs pour des mesures précises dans divers environnements
Alimentation	Fonctionne avec une batterie lithium-ion M12, autonomie prolongée
Affichage	Écran LCD rétroéclairé pour une meilleure visibilité dans des conditions de faible luminosité
Maintenance et réparation	Nettoyage régulier de l'appareil, vérification des câbles et sondes, remplacement de la batterie si nécessaire
Sécurité	Conforme aux normes de sécurité IEC 61010, protection contre les surcharges, utilisation avec précautions recommandées
Informations générales	Garantie constructeur, support technique disponible, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - M12 223921 MILWAUKEE

Comment puis-je allumer le multimètre MILWAUKEE M12 223921 ?

Pour allumer le multimètre, appuyez sur le bouton d'alimentation situé sur le devant de l'appareil. Assurez-vous que la batterie est correctement installée.

Que faire si le multimètre ne s'allume pas ?

Vérifiez d'abord que la batterie est chargée et correctement insérée. Si le multimètre ne s'allume toujours pas, essayez de remplacer la batterie par une nouvelle.

Comment mesurer la tension avec le MILWAUKEE M12 223921 ?

Sélectionnez la fonction de mesure de tension sur le cadran du multimètre, puis connectez les sondes aux points de mesure. Assurez-vous que les sondes sont correctement positionnées pour éviter les courts-circuits.

Comment changer les piles du multimètre ?

Retirez le couvercle de la batterie à l'arrière du multimètre en dévissant les vis. Remplacez l'ancienne batterie par une nouvelle, en respectant la polarité, puis refermez le couvercle.

Le multimètre affiche des valeurs incohérentes, que faire ?

Assurez-vous que les sondes sont en bon état et correctement connectées. Vérifiez également que le mode de mesure est correctement sélectionné. Si le problème persiste, réinitialisez l'appareil.

Puis-je utiliser le multimètre pour mesurer l'intensité du courant ?

Oui, le MILWAUKEE M12 223921 peut mesurer l'intensité du courant. Sélectionnez la fonction appropriée sur le cadran et connectez les sondes en série dans le circuit.

Comment effectuer une mesure de résistance ?

Pour mesurer la résistance, tournez le cadran sur la fonction ôhmique (Ω), puis connectez les sondes aux bornes de la résistance à tester.

Le multimètre sonne, que signifie cela ?

Un bip peut indiquer un court-circuit ou une mesure de continuité réussie. Vérifiez les connexions et assurez-vous que vous utilisez le multimètre dans les plages appropriées.

Comment réinitialiser le multimètre ?

Pour réinitialiser le multimètre, retirez la batterie, attendez quelques minutes, puis réinsérez-la. Cela devrait réinitialiser les paramètres de l'appareil.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site web de MILWAUKEE dans la section support. Vous pouvez le télécharger en format PDF.

Quel est le type de batterie utilisé par le MILWAUKEE M12 223921 ?

Ce multimètre utilise une batterie lithium-ion de 12 V, qui fait partie de la plateforme M12 de MILWAUKEE.

MODE D'EMPLOI M12 223921 MILWAUKEE

INSTRUCTIONS pas suivre l'ensemble des avertissements et des instructions peut

entraîner une électrocution, un incendie ou des blessures graves, en plus d'endommager la pince et l'équipement mis à l'essai.

Conserver ces Instructions – Ce manuel contient des instructions importantes de sécurité et de fonctionnement pour la pince afficheur de courant MILWAUKEE. Avant d'utiliser, lire le présent manuel d'utilisation, le manuel d'utilisation du bloc-piles et du chargeur, ainsi que toutes les étiquettes se trouvant sur le bloc-piles, le chargeur et la pince afficheur de courant.

DANGER Ne jamais prendre une mesure sur un circuit dont la tension est supérieure à 1 000 V. Utiliser uniquement des fils qui résistent à une tension d'au moins 1 000 V.

Ne pas tenter de prendre une mesure en présence de gaz inflammables. L'utilisation de l'instrument peut causer des étincelles, ce qui peut entraîner une explosion.

Les extrémités de type « mâchoires » du transformateur sont conçues pour empêcher les courts-circuits en cours d'essal. Si l'équipement mis à l'essal comporte des pièces conductrices à découvert, il est nécessaire de prendre des précautions supplémentaires pour minimiser la possibilité d'un court-circuit.

Ne jamais tenter d'utiliser l'instrument si sa surface est mouillée ou si vos mains le sont. Ne pas excéder l'alimentation maximale permise de toute plage de mesure.

Effectuer des essais uniquement sur des circuits hors tension, à moins qu'il soit absolument nécessaire de procéder autrement.

Vérifier d'abord le fonctionnement de l'outil sur un circuit connu. Ne jamais tenir pour acquis que l'outil fonctionne. Présumer que les circuits sont sous tension jusqu'à ce qu'il soit confirmé qu'ils sont hors tension.

Ne pas mettre l'instrument à la terre au moment de prendre une mesure. Éviter tout contact avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs.

Ne jamais retirer le bloc-piles pendant une mesure.

L'instrument doit être utilisé uniquement pour les applications et les conditions pour lesquelles il a été conçu. Autrement, les fonctions de sécurité de l'instrument failliront et des dommages à l'outil ainsi que des blessures graves peuvent en découler.

Pour réduire le risque de blessures découlant d'une décharge ou de l'explosion d'un arc électrique, porter de l'équipement de protection individuel au moment de travailler dans un endroit renfermant des conducteurs sous tension et non protégés.

AVERTISSEMENT Ne jamais tenter de prendre une mesure dans des conditions

males par exemple, si le boîtier de l'instrument est cassé et que des pièces métalliques

sont exposées.

Ne pas tourner le cadran rotatif si les fi ls d'essai sont branchés.

S'assurer du bon fonctionnement de l'instrument sur une source d'alimentation connue avant de l'utiliser ou d'agir en se fondant sur ce qu'il indique.

N'installer aucune pièce de remplacement sur l'instrument et ne le modifier sous aucun prétexte. Pour procéder à une réparation ou à un ré étalonnage, confier l'outil à un bureau d'entretien en usine ou de soutien des ventes, ou à un poste d'entretien agréé.

Ne pas tenter de remplacer les piles si la surface de l'instrument est mouillée.

Débrancher tous les cordons d'alimentation et les câbles de l'objet mis à l'essai et éteindre l'instrument avant de retirer ou d'insérer le bloc-piles.

Ne recharger le bloc-piles qu'avec le chargeur spécifié par le fabricant. Un chargeur qui convient à un type de bloc-piles peut créer un risque d'incendie s'il est utilisé avec un autre type de bloc-piles.

N'utiliser les outils électriques qu'avec les bloc-piles recommandés. L'utilisation de tout autre bloc-piles peut créer un risque de blessures et d'incendie.

Lorsque le bloc-piles n'est pas utilisé, le tenir éloigné des objets en métal tels que les trombones, les pièces de monnale, les clés, les clous, les vis ou d'autres petits objets métalliques qui pourraient connecter les bornes. Le court-circuitage des bornes du bloc-piles peut entraîner des brûlures ou un incendie.

Éviter tout contact avec le liquide pouvant être éjecté de la pile en cas de manutention abusive. En cas de contact accidentel, rincer abondamment avec de l'eau. Si le liquide entre en contact avec les yeux, consulter un médecin. L'électrolyte qui s'échappe de la pile peut causer des démangealsons ou des brûlures.

ATTENTION Régler le cadran à une position appropriée avant de commencer à mesurer. Er fermement les fi ls d'essai.

Débrancher les fils d'essai de l'instrument pour obtenir la mesure réelle.

Ne pas exposer directement l'instrument au soleil, à des températures élevées, à l'humidité ou à la rosée.

Conçu pour une altitude de 2 000 m ou moins. Convient pour des températures de -10°C à 50°C. Garder l'instrument à l'écart de l'excédent de poussière et d'eau.

S'assurer d'éteindre l'instrument après l'utilisation. Lorsque l'instrument n'est pas utilisé pendant une longue période, l'entreposer après avoir retiré les piles.

Utiliser un chiffon trempé dans l'eau ou du détergent neutre pour nettoyer l'instrument. Ne pas utiliser de nettoyeurs abrasifs ou de solvants.

Fonctions

Position du cadran		Plage Résolution Précision
	Courant c.a.	2238-20: 60/600 A 0,01/0,1 A		±1,9%rdg ±5dgt, 50Hz/60Hz±3,0%rdg ±5dgt, 45Hz à 500Hz* additionner 2% at FC>2
		2239-20: 60/600/1000 A 0,01/0,1/1 A
	Courant c.c.	2239-20: 60/600/1000 A 0,01/0,1/1 A ±2%rdg±5dgt
	Tension c.a.	600 V 0,1 V		±1,2%rdg ±5dgts, 50Hz/60Hz±1,8%rdg ±5dgts, 45Hz to 500Hz
		1000 V 1 V
	Tension c.c.	600 V 0,1 V		±1%rdg±2dgt
		1000 V 1 V
Ω	Résistancee	600 Ω/6000 Ω/60 kΩ/600 kΩ	0,1 Ω/1 Ω/10 Ω/0,1 kΩ	±1%rdg±2dgt
||||||	Continuité	600,0Ω	0,1 Ω	L'avertisseur retentit à 30 Ω ou moins
+|−	Capacité	400μF/4000μF	0,1μF/1μF	±2,5%±20dgtà 60μF
μA	Courant c.c. μA	2238-20: 600,0 uA	0,1uA ±1,5%rdg±5dgt
|	Température	2238-20: -40°C - 538°C	0,1°C	±1%±10dgt
		2238-20: -40°F - 1000°F	0,1°F	±1%±18dgt
Hz Hertz		2239-20:A c.a: 600 Hz, 6 kHz	0,1 Hz; 1Hz	±1 % lectures, ±1 chiffreSensibilité : 5 A effi caces;Tension : 30 V effi cacesMesure minimale de la fréquence : 10 Hz
		2239-20:V c.a: 600 Hz, 6 kHz, 60 kHz	0,1 Hz; 1 Hz; 10 Hz

• Ces instruments permettent la détection de la véritable valeur efficace. Toutes les lectures de tension et de courant constituent des véritables valeurs efficaces.
  • Impédance d'entrée :
  Tension c.c.: 1 MΩ
  Tension c.a. : 1 MΩ
  • Protection contre les surcharges
  Tension c.a. ou c.c.: 1 200 V c.a. efficaces
• Plage de courant de la pince
  720 A c.a. ou c.c. efficaces pendant 10 sec (N° de Cat. 2238-20 seul.);
  1 200 A c.a. ou c.c. efficaces pendant 10 sec (N° de Cat. 2239-20 seul.);
  • Courant d'appel (N° de Cat. 2239-20 seul.) : temps d'intégration inférieur ou égal à 100 ms

Spécifi cations générales

La précision est garantie pendant un an suivant l'étalonnage, à des températures de fonctionnement de 18 °C à 28 °C (64 °F à 82 °F) et à une humidité relative de 0 % à 85 %.

Tension maximale entre les bornes et les prises de terre .... 1 000 V

Ouverture des mâchoires (taille maximale du conducteur) .... Environ 33 mm (1,3")

Température .... Fonctionnement : -10 °C à 50 °C (14°F à 122°F)

Entreposage : -40 °C à 60 °C (-40°F à 140°F)

Coefficient de température .... 0,1 × (précision spécifiée)/°C (< 18°C ou > 28°C)

Altitude d'exploitation .... 2 000 mètres

Épreuve de chute .... 1 mètre

Conformité à la sécurité .... EN61010-1, UL 61010-1, EN61010-031 (sondes portables), IEC 61010-2-32 (ensembles de pinces), 2 ^e édition de IEC/EN 61010-1 pour la catégorie de mesure catégorie III, 1 000 V, catégorie IV, 600 V, niveau de pollution 2, EMC EN61326-1

Autonomie des piles : Supérieure à 12 heures pour toutes les fonctions

Symbologie

Afin de réduire le risque de blessures, l'utilisateur doit lire le manuel de l'utilisateur.

Double isolation

Risque de décharge électrique

Indique que cet instrument peut se fixer sur des conducteurs nus au moment de mesurer une tension correspondant à la catégorie de mesure applicable, qui est indiquée à côté de ce symbole.

Prise de terre

Danger, avertissement ou attention - l'utilisateur doit lire et bien comprendre le manuel de l'utilisateur.

Volts courant continu

Marque de conformité aux normes européennes

Underwriters Laboratories, Inc., États-Unis et Canada

Classifi cation des surtensions transi- loires en fonction de la tension nomi- nale de secteur par rapport à la terre

Ne pas jeter ce produit avec les ordures ménagères.

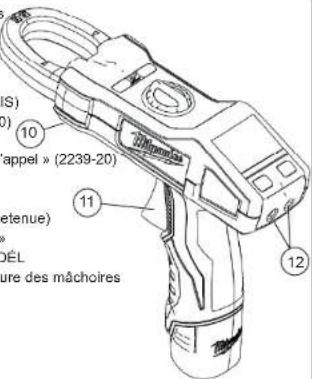

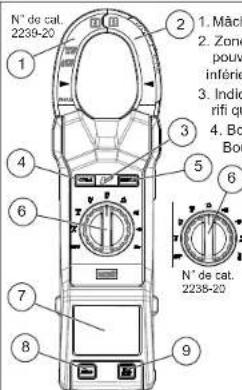

Description fonctionnelle

N° de cat. 2238-20 1 2 1. Mâch 2. Zone pouv inférie 3. Indic rifi qu 4. Bo Bor 5 6 7 8 9 N° de cat. 2238-20

1. Mâchoires ampèremétriques

2. Zone de détection du

pouvoir calorifi que

inférieur sur sec (PCIS

1. Indicateur de pouvoir calo-

rifi que inférieur sur sec (PCIS)

1. Bouton « °F/°C » (2238-20)

Bouton Zéro (2239-20)

1. Bouton « Courant d'appel » (2239-20)

2. Cadran rotatif

3. Affi cheur

4. Bouton « Hold » (Retenue)

5. Bouton « Min/Max »

6. Lampe de travail DÉL

7. Gâchette d'ouverture des mâchoires

8. Bornes d'entrée

10 (IS) (O) 11 12 Tappel » (2239-20) metenue) × DÉL Figure des mâchoires

MONTAGE DE L'OUTIL

AVERTISSEMENT Ne recharger la

batterie qu'avec le chargeur spécifié. Pour les instructions de charge spécifié ques, lire le manuel d'utilisation fourni avec le chargeur et les batteries.

Insertion/ Retrait de la batterie

Pour retirer la pile, utiliser un tournevis à tête plate pour dégager le loquel. Pousser les boutons d'ouverture vers l'intérieur et retirer la batterie de l'outil.

Pour insérer la batterie

dans l'outil, la glisser sur le corps de l'outil. S'assurer qu'elle se loge fermement en place. Appuyer sur le loquet pour verrouiller la pile en place.

UTILISATION

AVERTISSEMENT Toujours tourner dran rotatif à la position « OFF » (Arrêt) et d'insérer ou de retirer les sondes. Ploi d'accessoires autres que ceux qui expressément recommandés pour cet peut comporter des risques.

Utiliser uniquement des fils d'essai MILWAUKEE avec les pinces afficheur de courant MILWAUKEE.

Examiner les fi Is d'essal avant chaque utilisation. Utiliser la pince pour procéder à une vérifi cation de continuité.

Avant l'utilisation

S'assurer que le cadran rotatif est réglé à la bonne position, que l'instrument est réglé au mode de mesure approprié et que la fonction de retenue des données est désactivée. Autrement, il sera impossible de prendre la mesure désirée.

Prendre une mesure

Courant c.a.

DANGER Pour éviter une décharge rique : Ne jamais prendre une mesure en circuit dont la tension est supérieure à V. Les extrémités de la pince sont conçues ne pas court circuiter l'équipement mis à ai. Toutefois, si cet équipement comporte lièces conductrices exposées, il importe de dre des précautions supplémentaires afi n nlmiser les possibilités de court-circuit.

Débrancher les fi ls d'essai de l'instrument pour mesurer le courant.

1. Régler le cadran rotatif à la position Le symbole « AC » (c.a.) s'affi che.

2. Appuyer sur la gâchette d'ouverture des mâchoires pour ouvrir les mâchoires et les fi xer sur le conducteur mis à l'essai. La lecture s'affi che.

NOTE : Ne pas pincer deux fils ou plus à la fois. L'utilisateur risque d'obtenir des résultats inhabituels.

ATTENTION La taille maximale du

conducteur est d'environ 33 mm (1,3") de diamètre. Au moment de prendre la mesure, garder les mâchoires complètement fermées pour plus de précision.

Courant c.c. (N' de cat. 2239-20 seul.)

DANGER Pour éviter une décharge

électrique : Ne jamais prendre une mesure sur un circuit dont la tension est supérieure à 1 000 V.

1. Règler le cadran rotatif à la position Le symbole « DC » (c.c.) s'affi che.

2. En gardant les mâchoires fermées et sans les fi xer autour d'un conducteur, appuyer sur la touche ZÉRO pour remettre l'affi cheur à zéro.

3. Appuyer sur la gâchette d'ouverture des mâchoires pour ouvrir les mâchoires et les fi xer sur le conducteur mis à l'essai.

NOTE : Ne pas pincer deux fils ou plus à la fois. L'utilisateur risque d'obtenir des résultats inhabituels.

1. La lecture s'affi che.

2. Appuyer de nouveau sur la touche ZÉRO pour quitter la fonction ZÉRO.

ATTENTION Lorsque le courant

circule du côté de l'écran vers le dessous de la pince, la polarité est positive; lorsque le courant circule du dessous de la pince vers le côté de l'écran, la polarité est négative.

Tension c.a.

DANGER Pour éviter une décharge ique : Ne jamais prendre une mesure n circuit dont la tension est supérieure 10 V.

Garder les doigts éloignés des mâchoires lors de la prise de mesure.

1. Régler le cadran à la position \\.
2. Raccorder le fil d'essai rouge à la borne VΩ et le fi I d'essai noir à la borne COM.
3. Raccorder les fi ls d'essai au circuit mis à l'essai. La lecture s'affi che.

Tension c.c.

DANGER Pour éviter une décharge ique : Ne jamais prendre une mesure n circuit dont la tension est supérieure 10 V.

Garder ses doigts à l'écart des mâchoires au moment de prendre les mesures.

1. Régler le cadran à la position .
2. Raccorder le fi d'essai rouge à la borne VΩ et le fi l d'essai noir à la borne COM.
3. Raccorder le fi d'essai rouge à la bome positive (+) et le fi l d'essai noir à la bome négative (−) du circuit mis à l'essai. La

lecture s'affi che. Une connexion inversée fera s'affi cher une valeur négative.

Mesure de la résistance, de la continuité et de la capacité

DANGER Pour réduire le risque de décharge électrique attribuable aux mesures de la résistance, la continuité et la capacité, je jamais utiliser la pince sur un circuit sous tension. S'assurer que le condensateur est complètement déchargé avant d'y toucher ou le tenter de prendre une mesure.

Résistance

1. Régler le cadran à la position
2. Raccorder le fi l d'essai rouge à la borne VΩ et le fi l d'essai noir à la borne COM.

S'assurer que l'indication « OL » s'affi che sur l'écran puis court-circuiter le bout des fi ls d'essais pour obtenir l'indication « zéro ».

1. Raccorder les fi ls aux deux extrémités de la résistance mise à l'essai.
2. La lecture s'affi che.

Ω

ATTENTION Après avoir court- rcuité les fi ls d'essai, il est possible que la aleur affi chée ne soit pas zéro en raison de résistance des fi ls d'essai.

) Continuité

1. Régler le cadran à la position
2. Raccorder le fi l d'essai rouge à la borne VΩ et le fil d'essai noir à la borne COM.

S'assurer que l'indication « OL » s'affi che sur l'écran, puis court-circuiter le bout des fi ls d'essais pour obtenir l'indication « zéro ». L'avertisseur retentira.

1. Raccorder les fi ls d'essai aux deux extrémités du conducteur mis à l'essai. Si la résistance mise à l'essai est de 30 Ω ou moins, l'avertisseur retentira.

Capacité

1. Règler le cadran à la position

2. Raccorder le fi l d'essai rouge à la borne VΩ et le fi l d'essai noir à la borne COM.

3. Décharger le condensateur.
4. Raccorder les fi ls d'essai aux deux extrémités du condensateur mis à l'essai.

5. La lecture s'affi che.

6.

Courant c.c. (N° de cat. 2238-20 seul.)

DANGER Pour éviter une décharge électrique : Ne jamais prendre une mesure sur un circuit dont la tension est supérieure à 1 000 V.

Régler le cadran à la position Le symbole « DC » (c.c.) s'affi che

1. Raccorder le fi I d'essai rouge à la borne A et le fi I d'essai noir à la borne COM. Raccorder le fi I d'essai rouge à la sonde du détecteur de flammes et le fil d'essai noir au module de commande.
2. Mettre en marche l'appareil de chauffage. La lecture s'affi che.

Température (N° de cat. 2238-20 seul.)

AVERTISSEMENT Ne jamais order une sonde thermique à un circuit tension.

1. Régler le cadran à la position
2. Raccorder la sonde thermique de type K à la bome d'entrée. La borne positive (+) de la sonde doit être raccordée à VΩ.
3. Placer le capteur de la sonde à l'empla-cement désiré.
4. La lecture s'affi che.

ATTENTION Lorsque le cadran blé à la position ♩, « OL » s'affiche. le autre donnée s'affiche, le testeur nctionne pas correctement. Cesser diatement son utilisation.

Z Fréquence (N° de cat. 2239-20 seul.)

1. Régler le cadran à la position Hz
2. Tension: Raccorder le fil d'essai rouge à la borne VΩ et le fil d'essai noir à la borne COM.

Raccorder les fils d'essai au circuit mis à l'essai. La lecture s'affi che.

Courant: Appuyer sur la gâchette d'ouverture des mâchoires pour ouvrir les mâchoires et les fi xer sur le conducteur mis à l'essai. La lecture s'affi che.

NOTE : Ne pas pincer deux fils ou plus à la fois. L'utilisateur risque d'obtenir des résultats inhabituels.

Fonction de pouvoir calorifi que inférieur sur sec (PCIS)

DANGER II est possible que la DÉL ne puisse s'affi cher en raison des conditions d'installation du circuit électrique ou de l'équipement. Ne jamais toucher le circuit mis à l'essai afi n d'éviter tout danger, et ce, même si la DÉL d'affichage du pouvoir calorifique inférieur (PCIS) n'est pas allumée.

Vérifi er le bon fonctionnement de la DÉL sur une source d'alimentation bien connue avant de procéder aux mesures. Si la DÉL ne s'allume pas, ne prendre aucune mesure.

Les données relatives au PCIS sont modifiées par la tension externe ainsi que par la façon dont l'utilisateur tient ou place la pince.

Lorsque la pince est actionnée, peu importe à quelle fonction elle est réglée, le détecteur de tension sans contact indiquera au moyen d'une DÉL rouge qui apparaît à l'écran la présence d'un champ électrique de plus de 90 V. Placer le rebord de la mâchoire identifiée « Détecteur de tension » près du champ électrique.

Touche « HOLD » (RETENUE)

Fonction de retenue des données – Bloque la valeur affi chée à l'écran. Appuyer sur le bouton « HOLD » (RETENUE) pour bloquer la lecture. La lecture sera maintenue sans tenir compte de variations subséquentes dans les entrées. L'indication « HOLD » s'affi che avec la lecture. Pour quitter le mode « Data Hold » (Retenue des données), appuyer de nouveau sur le bouton « HOLD ». La fonction « Hold » (Retenue) n'est pas disponible au moment d'utiliser la fonction « Inrush » (Courant d'appel).

Fonction « MIN/MAX » (MINIMUM/MAXIMUM)

ATTENTION Prendre une mesure et appuyer sur le bouton « MIN/MAX » (minimum/maximum) après avoir sélectionné la plage appropriée à l'alde de la fonction de plage automatique.

Le mode d'enregistrement « MIN/MAX » permet de saisir les valeurs d'entrée minimales et maximales.

Régler le cadran à la fonction de mesure désirée. Prendre une mesure et appuyer sur le bouton « MIN/MAX ». Le multimètre saisit les lectures maximales et minimales. Appuyer sur le bouton « MIN/MAX » afin de basculer entre les lectures minimales, maximales et actuelles. Le bouton « MIN/MAX » clignote lorsque la lecture actuelle s'affi che.

Pour quitter et effacer les lectures enregistrées, appuyer sur le bouton « MIN/MAX » pendant deux secondes ou modifi er le cadran.

Si le bouton « MIN/MAX » est activé, aucun bouton fonctionnel n'est dispor bouton « HOLD » (Retenue).

Fonction « ZERO » (ZÉRO) (N° de Cat. 2239-20 seul.)

Courant c.a. /courant c.c. Si l'afficheur ACL n'affiche pas ZÉRO lorsque les mâchoires sont fermées, appuyer sur le bouton « ZÉRO » pour mettre l'affichage à ZÉRO avant de prendre une mesure. En gardant les mâchoires fermées et sans les fi xer autour d'un conducteur appuyer sur la touche ZÉRO pour remettre l'affi cheur à zéro. Le symbole « ZÉRO » apparaît sur l'afficheur ACL afin d'indiquer que la fonction « ZÉRO » est activée.

Press

Bouton « °C/°F »

Pour choisir entre l'affichage en degrés Fahrenheit ou Celsius, appuyer sur le bouton « °C/°F ».

DANGER Pour éviter une décharge électrique : Ne jamais prendre une mesure sur un circuit dont la tension effi cace es supérieure à 1 000 V.

Fonction « Courant d'appel » (N' de Cat. 2239-20 seul.)

La mesure du courant d'appel permet de mesurer la crête élevée du courant lors du démarrage du moteur. Durant seulement une fraction de seconde, la fonction « Courant d'appel » de MILWAUKEE permet de saisir et d'affi cher les 100 premières milliseconds du courant lors du démarrage du moteur.

1. Éteindre le système mis l'essai.

2. Appuyer sur la gâchette d'ouverture des mâchoires pour ouvrir les mâchoires et les fi xer sur le conducteur mis à l'essai.

NOTE : Ne pas pincer deux fils ou plus à la fois.

L'utilisateur risque d'obtenir des résultats inhabituels.

1. Régler le cadran rotatif la position ou Le symbole « AC » (c.a.) ou « DC » (c.c.) s'affi che.

2. Appuyer sur le bouton « INRUSH » (Courant d'appel).

3. Mettre en marche le système sous tension.

4. La lecture s'affi che.

d'obtenir des résultats inha-

Indicateur de dépassement

Chaque fois que les données saisies excèdent la plage de mesure, les signaux « OL » ou « -OL » s'affi chent.

DÉL « ON/OFF » (MARCHE/ARRÊT) de la lampe de travail

Pour allumer et éteindre la lumière, appuyer sur la gâchette.

Mode veille

ATTENTION

Les données retenues cessent de l'être lorsque la pince passe en mode « veille ».

La pince s'éteint automatiquement environ 20 minutes après que le cadran rotatif ou les boutons aient été actionnés pour la dernière fois. Pour réinitialiser, loumer le cadran rotatif ou tirer sur la gâchette. Si l'affi cheur est toujours vide au moment de sélectionner un nouveau réglage du cadran rotatif, charger le bloc-plies.

Pour désactiver le mode veille, éteindre l'outil. Appuyer sur le bouton « HOLD » (Retenue) et le tenir enfoncé et mettre le multimètre en marche. Lorsque le multimètre émet un signal sonore, relâcher le bouton « HOLD » (Retenue). Le multimètre sonnera à nouveau et le symbole « Clock » (Horloge) sera effacé de l'affi cheur.

La pince utilise les piles même en mode veille. S'assurer de régler l'interrupteur de l'outil à la position « OFF » (Arrêt) afi n de conserver l'énergie des piles.

ACCESSOIRES

AVERTISSEMENT Toujours retirer les avant de changer ou de retirer des essoires. Utiliser seulement des accesses conçus spécialement pour cet outil. Isation d'autres types d'accessoires peut tirer dangereuse.

Pour obtenir une liste complète des accessoires, consulter le catalogue des outils électriques de MILWAUKEE ou visiter le site www.milwaukeetool.com. Pour obtenir un catalogue, communiquer avec le distributeur local ou un centre de réparations indiqué au dos du présent manuel d'utilisation.

ENTRETIEN

AVERTISSEMENT Pour minilmiser les risques de blessures corporelles, débranchez le chargeur et retirez la batterie du chargeur ou de l'outil avant d'y effectuer des travaux d'entretien. Ne démontez jamais l'outil, la batterie ou le chargeur. Pour toute réparation, consultez un centre de service MILWAUKEE accrédité.

Entretien de l'outil

Garder l'outil en bon état en suivant un programme d'entretien régulier. Après un an, il est recommandé de confi er l'outil à un centre de réparations MILWAUKEE aux fi ns d'étalonnage.

Si l'outil ne démarre pas ou ne fonctionne pas à pleine puissance alors qu'il est branché sur une batterie complètement chargée, nettoyez les points de contact entre la batterie et l'outil. Si l'outil ne fonctionne toujours pas correctement, renvoyez l'outil, le chargeur et la batterie à un centre de service MILWAUKEE accrédité, afinqu'on en effectue la réparation (voir "Réparations").

AVERTISSEMENT Pour minimiser les risques de blessures ou de dommages à l'outil, n'immergez jamais l'outil, la batterie ou le chargeur et ne laissez pas de liquide s'y infi ltrer.

Nettoyage

Débarrassez les évents du chargeur et de l'outil des débris et de la poussière. Gardez les poignées de l'outil propres, à sec et exemptes d'huile ou de graisse. Le nettoyage de l'outil, du chargeur et de la batterie doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l'essence, la térébenthine, lesdiluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents d'usage domestique qui en contiennent pourraient détériorer le plastique et l'isolation des pièces. Ne laissez jamais de solvants infl ammables ou combustibles auprès de l'outil.

Réparations

Pour les réparations, retournez outil, batterie et chargeur en entier au centre-service le plus près, selon la liste apparaissant à la demiè page de ce manuel.

GARANTIE LIMITÉE DE CINQ ANS

Les produits d'essai et de mesure MILWAUKEE (y compris l'outil, les blocs-piles au lithium-ion et le chargeur, mais non les piles alcalines) sont garantis à l'acheteur d'origine être exempts de vice du matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce de ce produit qui, après examen par MILWAUKEE, s'avère être affectée d'un vice du matériau ou de fabrication, pendant une période de cinq (5) ans" après la date d'achat. Retourner l'outil d'essai et de mesure, accompagné d'une copie de la preuve d'achat, au centre de réparations en usine MILWAUKEE (société d'outils électriques) le plus près. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d'entretien ou les accidents.

*La période de la garantie du bloc-piles au lithium-ion qui est fourni avec l'outil d'essai et de mesure est de deux (2) ans à compter de la date d'achat. *La pille alcaline qui est fournie avec l'outil d'essai et de mesure bénéficie d'une garantie distincte accordée par le fabricant de la pille. *La période de la garantie d'un DÉTECTEUR DE TENSION SANS CONTACT - 2201-20 est d'un (1) an à partir de la date d'achat. L'enregistrement de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur sur un produit MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d'achat n'est fournie lorsqu'une demande de service sous garantie est faite.

L'ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX PRÉSENTES EST UNE CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N'ACCEPTÉZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D'HONORAIRES D'AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CETTE GARANTIE EST EXCLUSIVE ET RÉPLACE TOUTE AUTRE GARANTIE OU CONDITION, ÉCRITE OU VERBALE, EXPRESSE OU IMPLICITE. SANS LIMITER LA GÉNÉRALITÉ DES DISPOSITIONS PRÉCÉDENTES, MILWAUKEE DÉCLINE TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE ET TOUT AUTRE GARANTIE.

Cette garantie s'applique aux produits vendus aux États-Unis, au Canada et au Mexique uniquement.

MILWAUKEE est fier de proposer un produit de première qualité NOTHING BUT HEAVY DUTY®. Votre satisfaction est ce qui compte le plus!

En cas de problèmes d'utilisation de l'outil ou pour localiser le centre de service/ventes ou le centre d'entretien le plus proche, appelez le...

416.439.4181

fax: [phone]

Notre réseau national de distributeurs agréés se tient à votre disposition pour fournir l'aide technique, l'outillage et les accessoires nécessaires. Composez le 416.439.4181 pour obtenir les noms et adresses des revendeurs les plus proches ou bien consultez la section «Où acheter» sur notre site web à l'adresse

www.milwaukeetool.com

MEXICO - Soporte de Servicio MILWAUKEE

Herramientas Alerka
