MODE D'EMPLOI PSUB418AK IMG STAGE LINE

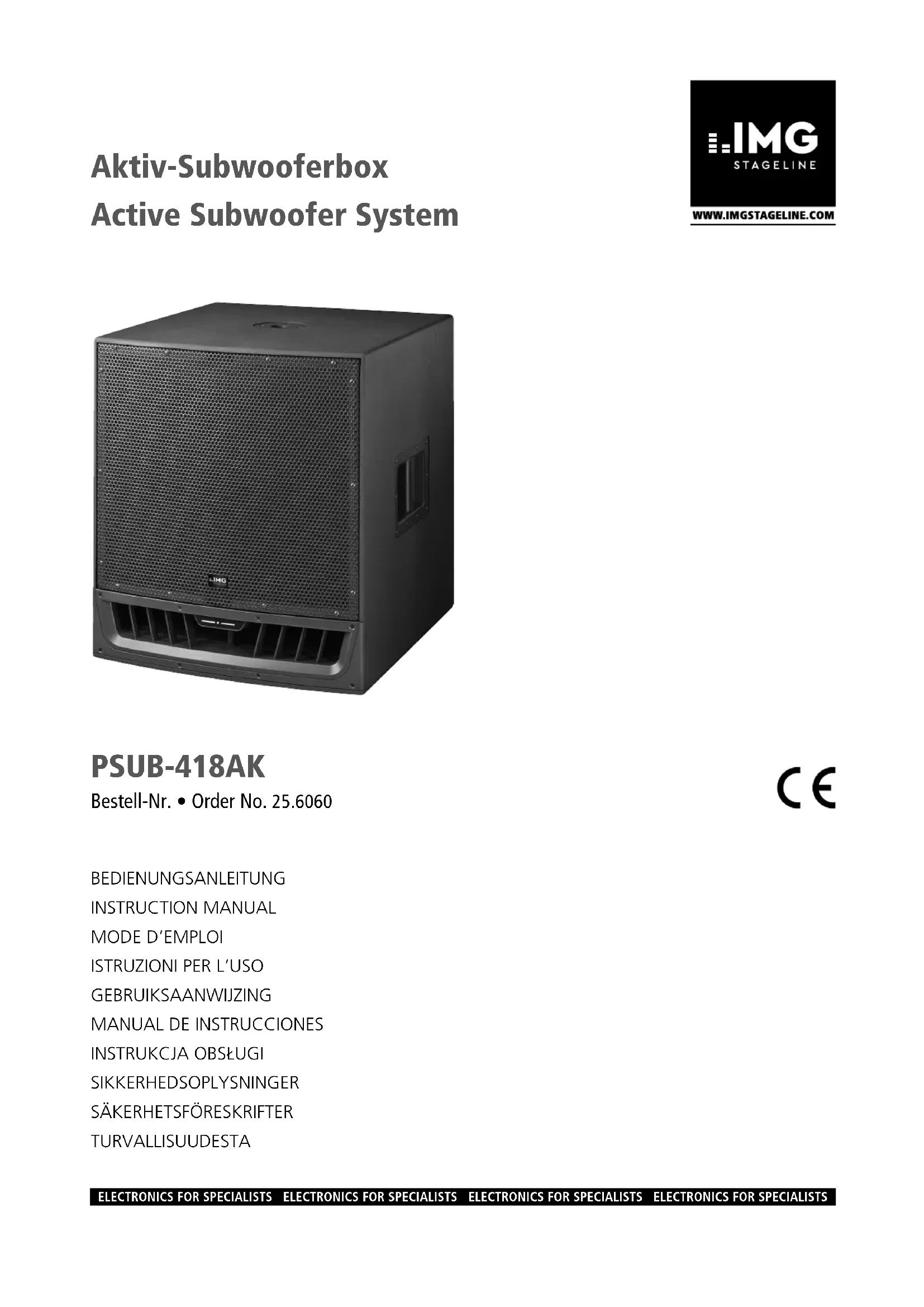

Subwoofer actif Cette notice s’adresse aux utilisateurs avec des connaissances techniques de base en audio. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement. 1 Possibilités d’utilisation Le PSUB-418AK est un subwoofer actif puis- sant. Il est utilisé comme complément de grave dans une installation de sonori sation existante lorsqu’il y a des besoins particu- liers en graves profonds. Le PSUB-418AK est idéalement adapté aux enceintes de la série PAK-400 et a le même design de la caisse. Un limiteur de signal intégré protège le haut-parleur et évite les distorsions de signal. Pour une utilisation mobile, le subwoofer est doté de roulettes de trans- port et de poignées. L’insert pour pied sur la face supérieure permet d’installer une barre intermédiaire et de positionner une en ceinte sur le subwoofer. 2 Eléments et branchements 1 Inverseur de phase 2 LEDs ON: témoin de fonctionnement SIGNAL: brille à partir d’un volume donné PEAK: brille lorsque le volume maxi- mal non distordu est atteint 3 Réglage de volume LEVEL 4 Réglage FREQ pour la fréquence limite supérieure du signal que le subwoofer doit restituer

Sorties XLR THRU pour diriger les si- gnaux d’entrée, par exemple vers les enceintes stéréo actives 6 Entrées de signal (prises XLR / jack 6,35, symétrique) pour brancher un appareil audio avec sortie niveau ligne (table de mixage, préamplificateur, lecteur CD / MP3 …) 7 Porte-fusible Tout fusible fondu doit impérativement être remplacé par un fusible de même type (voir repérage). 8 Interrupteur secteur POWER

Prise secteur à relier via le cordon secteur livré à une prise 230 V/ 50 Hz 3 Conseils d’utilisation etdesécurité L’appareil répond à toutes les directives né- cessaires de l’Union européenne et porte donc le symbole . AVERTISSEMENT Comme l’appareil doit être ouvert pour effec- tuer des modifications, seul un personnel qua- lifié peut le faire. En cas de mauvaise manipula- tion, il y a risque de dé- charge électrique.

L’appareil n’est conçu que pour une uti- lisation en intérieur. Protégez-le de tout type de projections d’eau, des éclabous- sures, d’une humidité élevée de l’air et de la chaleur (plage de température de fonctionnement autorisée : 0 – 40 °C).

En aucun cas, vous ne devez poser d’ob- jet contenant du liquide ou un verre sur l’appareil.

Débranchez la fiche secteur immédiate- ment du secteur lorsque :

des dommages visibles apparaissent sur l’appareil ou le cordon secteur,

après une chute ou un cas similaire, vous avez un doute sur l’état de l’ap- pareil,

3. des défaillances apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Ne débranchez jamais l’appareil en tirant sur le cordon secteur, tenez-le toujours par la fiche.

Pour le nettoyer, utilisez uniquement un chiffon sec et doux, en aucun cas, de pro- duits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels consécutifs si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas correctement branché ou utilisé ou s’il n’est pas réparé par une personne habilitée; de même, la garantie deviendrait caduque. Lorsque l’appareil est définitivement retiré du service, vous devez le dé- poser dans une usine de recyclage adaptée pour contribuer à son éli- mination non polluante. CARTONS ET EMBALLAGE PAPIER À TRIERFrançaisFrançais Page9 Français 4 Fonctionnement

4.1 Positionnement du subwoofer

Placez le subwoofer sur une surface so- lide. Si vous utilisez un seul subwoofer, le positionnement précis au centre entre les enceintes stéréo n’est pas décisif. Les fré- quences très graves qu’il restitue ne sont pas localisables avec précision. Ne le placez pas cependant trop près des cloisons ou dans des coins, car cela fausse la réponse en fréquence et empêche l’évacuation de la chaleur de l’amplificateur. On peut monter une enceinte sur le subwoofer. Mettez une barre intermédiaire avec un diamètre de tube de 35 mm (par exemple de la série PAST-…) dans l’insert pour pied sur la face supérieure du subwoo- fer et fixez une enceinte avec un insert pour pied sur sa face inférieure sur la barre. Lors du positionnement du subwoofer, veillez toujours à ce que l’air puisse être correctement évacué via les ailettes de refroidissement sur la face arrière. Sinon, l’amplificateur pourrait être en surchauffe et le son est coupé par le circuit de pro- tection.

Avant d’effectuer les branchements ou de modifier les branchements existants, étei- gnez impérativement le subwoofer et les appareils à relier.

Appliquez les signaux d’entrée audio pour les canaux stéréo gauche et droit, via les fiches XLR ou jack 6,35, aux prises INPUT (6). On peut relier ici la sortie niveau ligne, par exemple d’une table de mixage, lecteur CD / MP3 ou d’un préamplificateur. Les entrées sont configurées pour des signaux stéréo (R = canal droit, L = canal gauche). Un signal mono pour le subwoofer est constitué en interne à par- tir des deux canaux stéréo de la source de signal. Si deux subwoofers doivent fonctionner en stéréo, reliez uniquement un canal à chaque subwoofer.

2) Les signaux d’entrées de la prise INPUT

sont présents aux prises THRU (5). On peut relier ici, par exemple, les enceintes stéréo actives.

Pour l’alimentation, reliez la prise secteur du subwoofer (9) via le cordon livré à une prise 230 V/ 50 Hz. 5 Utilisation

Pour éviter les bruits forts d’allumage, tournez le réglage LEVEL (3) sur MIN avant d’allumer. Ensuite allumez le subwoofer avec l’interrupteur POWER(8).

Restituez la musique via toutes les en

ceintes de l’installation audio. Avec le réglage LEVEL, réglez le volume souhaité des graves profonds. La LED rouge PEAK brille lorsque le volume maximal non distordu est atteint. Si elle brille plus souvent, diminuez le volume avec le réglage LEVEL. ATTENTION Ne réglez jamais le vo- lume trop fort. Un vo- lume trop élevé peut, à long terme, générer des troubles de l’audition. L’oreille s’habitue à des volumes élevés et ne les perçoit plus comme tels au bout d’un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

Avec le réglage FREQ (4), réglez la fré- quence limite supérieure (60 – 150 Hz) pour le subwoofer de telle sorte qu’il complète le son des autres enceintes de manière optimale. Ensuite, si besoin, corrigez le volume des graves profonds avec le réglage LEVEL.

Pour des distances différentes des en- ceintes stéréo et du subwoofer avec les auditeurs, on peut avoir des annulations de phase (des fréquences données sont plus basses). Pour compenser, on peut inverser la phase du signal du subwoofer avec l’interrupteur PHASE (1). En faisant des essais, définissez pour quelle position de l’interrupteur la resti- tution des graves la plus forte est atteinte à la position d’écoute. Ensuite, si besoin, corrigez le volume des graves profonds avec le réglage LEVEL.

5) Après utilisation, éteignez le subwoofer

• avec l’interrupteur POWER. 6 Caractéristiques techniques Puissance amplificateur Puissance nominale : . 600 W Puissance maximale : .1000 W Type amplificateur :
• classe D Bande passante : p. 35
• – 150 Hz Fréquence limite réglable : p. 60
• – 150 Hz Pente : p. 24
• dB / octave Pression sonore nominale max. : dB Haut-parleur : subwoofer 46 cm (18”) Entrées : p. 127
• XLR / jack 6,35, symétrique Sensibilité : p. 1
• ,5 V Impédance : kΩ Sorties THRU : p. 55
• signaux d’entrée repiqués Température fonc. : p. 0
• – 40 °C Alimentation : p. 230
• V/ 50 Hz Consommation max. : p. 840
• VA Dimensions (L × H × P) sans roulettes : p. 560
• × 660 × 600 mm Poids : kg Tout droit de modification réservé. Notice d’utilisation protégée par le copyright de MONACOR p. 38
