MODE D'EMPLOI CS1216 BLACK & DECKER

Merci d’avoir choisi BLACK+DECKER! Consulter le site Web www.BlackandDecker.com/NewOwner pour enregistrer votre nouveau produit.ÀLIRE AVANT DE RETOURNER CE PRODUIT POUR QUELQUE RAISON QUE CE SOIT :Si des questions ou des problèmes surgissent après l’achat d’un produit BLACK+DECKER, consulter le site Web www.blackanddecker.com/instantanswers pour obtenir des réponses instantanément 24 heures par jour. Si la réponse est introuvable ou en l’absence d’accès à l’Internet, composer le 1 800 544-6986 de 8 h à 17 h HNE, du lundi au vendredi, pour parler avec un agent. Prière d’avoir le numéro de catalogue sous la main lors de l’appel.Pour l´achat d´un filtre de rechange composer le 1-888-678-7278CONSERVER CE MODE D’EMPLOI POUR UN USAGE ULTÉRIEUR.VOICI DES RENSEIGNEMENTS IMPORTANTS À CONNAÎTRE :NE PAS EXERCER DE TENSION TROP FORTE SUR LA CHAÎNE. Se reporter à la rubrique « RÉGLAGE DE LA TENSION DE LA CHAÎNE » pour savoir comment tendre la chaîne correctement.Retendre la chaîne fréquemment durant les deux premières heures d’utilisation.NUMERO DE CATALOGUE CS1216 LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS Il est important que vous lisiez et compreniez ce mode d’emploi. Les informations qu’il contient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessous servent à vous aider à reconnaître cette information.

DANGER : Indique une situation dangereuse imminente qui, si elle n’est pas

évitée, causera la mort ou des graves blessures.

AVERTISSEMENT : Indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait causer la mort ou de graves blessures. MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait causer des blessures mineures ou modérées. MISE EN GARDE : Utilisé sans le symbole d’alerte à la sécurité, indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, peut résulter en des dommages à la propriété.15 Avertissements de sécurité généraux pour les outils électriques

AVERTISSEMENT : Lire tous les

avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave. Conserver tous les avertissements et toutes les directives pour un usage ultérieur. Le terme «outil électrique» cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a) Tenir la zone de travail propre et bien éclairée. Les endroits sombres sont souvent des causes d’accidents. b) Ne pas faire fonctionner d’outils électriques dans un milieu déflagrant, soit en présence de liquides inflammables, de gaz ou de poussière. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs. c) Éloigner les enfants et les curieux au moment d’utiliser un outil électrique. Une distraction pourrait vous en faire perdre la maîtrise.

2) Sécurité en matière d’électricité

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche en aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de fiches non modifiées correspondant à la prise. b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre. c) Ne pas exposer les outils électriques à la pluie ou à d’autres conditions où il pourrait être mouillé. La pénétration de l’eau dans un outil électrique augmente le risque de choc électrique. d) Ne pas utiliser abusivement le cordon d’alimentation. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de choc électrique. e) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge convenant à une telle utilisation. L’utilisation d’une rallonge conçue pour l’extérieur réduit les risques de choc électrique. f) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Ê tre vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves. b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles. c) Empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc-piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer un accident. d) Retirer toute clé de réglage ou clé standard avant de démarrer l’outil. Une clé standard ou une clé de réglage attachée à une partie pivotante peut causer des blessures. e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situations imprévues. f) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux16 longs risquent de rester coincés dans les pièces mobiles. g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux-ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) Utilisation et entretien d’un outil

électrique a) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu. b) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit être réparé. c) Débrancher la fiche du secteur ou le bloc-piles de l’outil électrique avant de faire tout réglage ou changement d’accessoire, ou avant de ranger l’outil électrique. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outil électrique. d) Ranger les outils électriques hors de la portée des enfants, et ne permettre à aucune personne n’étant pas familière avec un outil électrique (ou son manuel d’instruction) d’utiliser ce dernier. Les outils électriques deviennent dangereux entre les mains d’utilisateurs inexpérimentés. e) Entretenir les outils électriques. Vérifier les pièces mobiles pour s’assurer qu’elles sont bien alignées et tournent librement, qu’elles sont en bon état et ne sont affectées par aucun trouble susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés par des outils électriques mal entretenus. f) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler. g) Utiliser l’outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

a) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l’outil électrique. LIRE TOUTES CES DIRECTIVES.

• Éloigner toute partie du corps de la chaîne de l’outil lorsque la scie à chaîne est en marche. Avant de démarrer la scie à chaîne, s’assurer que la chaîne est dégagée, sans aucun contact avec des objets. Un moment d’inattention, durant l’utilisation d’une scie à chaîne, peut résulter dans l’enchevêtrement des vêtements ou d’une partie du corps dans la chaîne.

• Toujours tenir la tronçonneuse avec votre ISO sur la poignée arrière et la main gauche sur la poignée avant. Tenir la tronçonneuse avec une configuration inversée main augmente le risque de blessure et ne devrait jamais être fait.

• Tenir l’outil électrique par ses surfaces de prise isolées seulement, car la chaîne peut entrer en contact avec un câblage caché ou le cordon de la scie. Tout contact entre une chaîne de scie et un fil « sous tension » risque de mettre « sous tension » les pièces métalliques exposées de l’outil et de donner un choc électrique à l’opérateur.

• Porter des lunettes de sécurité et une protection auditive. Le port d’un équipement de protection supplémentaire pour la tête, les mains, les jambes et les pieds est recommandé. Les vêtements de protection appropriés réduisent les blessures corporelles causées par les débris projetés ou un contact accidentel avec la chaîne de scie.

• Ne pas grimper dans un arbre pour utiliser la scie à chaîne. L’utilisation d’une scie à chaîne en hauteur dans un arbre peut se solder par des blessures corporelles.

• Conserver toujours un pas sûr et utiliser uniquement la scie à chaîne debout sur une surface fixe, sécuritaire et de niveau. Les surfaces glissantes ou instables comme les échelles peuvent entraîner une perte de l’équilibre ou du contrôle de la scie à chaîne.

• Lors de la coupe d’une branche maîtresse sous tension, prendre17 garde au redressement de la branche. Lorsque la tension contenue dans les fibres de bois se relâche, la branche maîtresse pendant la détente risque de frapper l’utilisateur et/ou de lui faire perdre le contrôle de la scie à chaîne.

• Être extrêmement prudent lors de la coupe de broussailles ou de jeunes arbres. Les branches élancées peuvent se coincer dans la chaîne et être projetées vers vous ou vous déséquilibrer.

• Transporter la scie à chaîne par la poignée avant avec l’outil hors tension et à l’écart du corps. Toujours mettre la gaine du guide-chaîne avant de transporter ou d’entreposer la scie à chaîne. La manipulation adéquate de la scie à chaîne réduit le risque de contact accidentel avec la chaîne en mouvement.

• Suivre les consignes de graissage, de tension de la chaîne et de changement d’accessoires. Une chaîne mal tendue ou graissée risque de se briser ou accroît la probabilité d’un effet de rebond.

• Maintenir les poignées sèches, propres et exemptes d’huile et de graisse. Des poignées pleines de graisse sont glissantes et peuvent vous faire perdre le contrôle de votre outil.

• Ne couper que le bois. Ne pas utiliser la scie à chaîne pour des applications pour lesquelles l’outil n’est pas conçu, comme la coupe des matières plastiques, de la maçonnerie ou des matériaux de constructions qui ne sont pas en bois. L’utilisation de la scie à chaîne pour toutes opérations autres que celles pour lesquelles elle a été conçue est dangereuse. Causes de l’effet de rebond et prévention par l’opérateur : L’effet de rebond se produit lorsque l’extrémité ou la partie supérieure du guide- chaîne frappe un objet ou lorsque la chaîne se coince dans une entaille. Le contact de l’extrémité pourrait provoquer une réaction inverse soudaine qui projetterait le guide-chaîne vers le haut et l’arrière en direction de l’opérateur. Un coincement de la chaîne de la scie sur le dessus du guide-chaîne pourrait repousser rapidement le guide-chaîne vers l’arrière en direction de l’opérateur. L’un ou l’autre de ces mouvements brusques pourrait vous faire perdre la maîtrise de la scie et se solder par une grave blessure corporelle. Il ne faut pas se fier exclusivement aux dispositifs de sécurité intégrés à votre scie. L’utilisateur de scie à chaîne doit prendre plusieurs mesures pour éviter tout accident ou toute blessure lors des travaux de coupe. Un effet de rebond est le résultat d’une mauvaise utilisation de l’outil et/ ou de procédures ou conditions de fonctionnement incorrectes. Il peut être évité en prenant les précautions nécessaires telles que décrites ci-dessous :

• Saisir fermement la scie à chaîne des deux mains, avec les pouces et les doigts autour des poignées, et positionner le corps et les bras de sorte à résister à la force de l’effet de rebond. Il est possible de maîtriser les forces de l’effet de rebond avec de telles mesures de précaution. Ne pas lâcher la scie à chaîne.

• Ne pas trop tendre les bras et ne pas couper au-dessus du niveau des épaules. Cela aide à éviter un contact accidentel de l’extrémité et permet de mieux maîtriser la scie à chaîne dans les situations imprévues.

• Utiliser uniquement les guide-chaînes et les chaînes de remplacement spécifiés par le fabricant. Les guide- chaînes et les chaînes de remplacement inadéquats peuvent entraîner un bris de la chaîne et/ou un effet de rebond.

• Suivre les directives du fabricant pour l’affûtage et l’entretien de la chaîne de scie. Le fait de baisser le guide de profondeur peut accroître l’effet de rebond. Suivre les précautions qui suivent pour réduire l’effet de rebond notamment : (1.) Saisir fermement la scie à chaîne. Tenir fermement la scie à chaîne avec les deux mains lorsque le moteur est en marche. Utiliser une prise ferme avec les pouces et les doigts et encercler les poignées de la scie à chaîne. La scie à chaîne imprimera un mouvement avant lors de la coupe avec la partie inférieure du guide-chaîne et un mouvement arrière lors de coupe avec la partie supérieure du guide-chaîne. (2.) Ne pas trop se pencher. (3.) Conserver son équilibre en tout temps. (4.) Ne pas laisser l’extrémité du guide- chaîne frapper un billot, une branche, le sol ou tout autre obstruction. (5.) Ne pas couper au-dessus de la hauteur des épaules. (6.) Utiliser des dispositifs comme des chaînes et des guides-chaîne à faible effet de rebond pour réduire les risques associés à l’effet de rebond. (7.) Utiliser uniquement des guides-chaîne et des chaînes de rechange précisés par le fabricant ou son équivalent. (8.) Ne pas mettre en contact la chaîne et tout objet se trouvant à l’extrémité du guide-chaîne. (9.) Tenir la zone de travail dégagée et exempte d’obstructions comme d’autres arbres, branches, roches, clôtures, souches, etc. Éliminer ou éviter toute obstruction que la scie à chaîne pourrait18 frapper lors d’une coupe d’un billot ou d’une branche en particulier. (10.) Maintenir la chaîne de la scie bien affûtée et tendue correctement. Une chaîne lâche ou émoussée peut augmenter le risque d’effet de rebond. Vérifier la tension à intervalles réguliers, avec le moteur hors tension et sans le bloc-piles, jamais avec le moteur en marche. (11.) Commencer et poursuivre la coupe uniquement lorsque la chaîne fonctionne à plein régime. Si la chaîne tourne à un régime plus lent, le risque d’un effet de rebond est plus élevé. (12.) Tronçonner un seul billot à la fois. (13.) Faire très attention lorsque vous recommencez à scier à partir d’une entaille déjà entamée. Appuyer les butées cannelées contre le tronc et laisser la chaîne atteindre son plein régime avant de poursuivre la coupe. (14.) Ne pas essayer de coupes en plongée ou le perçage de trous. (15.) Prendre garde au déplacement des billots ou à d’autres forces qui pourraient faire refermer une entaille et pincer la chaîne ou qui pourraient tomber sur celle-ci. Directives de sécurité concernant l’effet de rebond

AVERTISSEMENT : la scie à chaîne est

dotée des caractéristiques suivantes afin d’aider à réduire les risques liés à l’effet de rebond; toutefois, ces caractéristiques n’élimineront pas totalement cette dangereuse réaction. En tant qu’utilisateur de scie à chaîne, ne pas se fier uniquement aux dispositifs de sécurité. Vous devez respecter toutes les précautions, directives et consignes d’entretien et de sécurité contenues dans ce manuel afin d’essayer d’éviter l’effet de rebond et autres forces qui pourraient entraîner de graves blessures.

• Frein de chaîne, conçu pour éteindre immédiatement la scie à chaîne si le rebond est trop grand.

• Guide-chaîne rebond, conçu avec une extrémité de faible rayon qui réduit la taille de la zone dangereuse d’effet de rebond sur l’extrémité de la barre. Un guide-chaîne de rebond est l’un des dispositifs qui réduit de manière significative le nombre et l’ampleur des effets de rebond lors d’essais en conformité avec les exigences de sécurité pour les scies à chaîne électriques ISO 9518: 1998.

• Chaîne à effet de rebondt, conçue avec un guide de profondeur profilé et un lien de pare-main qui dévie la force de l’effet de rebond et permet à la chaîne de s’enfoncer progressivement dans le bois. Une chaîne à faible effet de rebond est une chaîne conforme aux exigences de performance ISO 9518: 1998.

• Ne pas utiliser la scie à chaîne lorsque vous êtes dans un arbre, sur une échelle ou un échafaudage ou sur toute autre surface instable.

• Tenir l’outil par sa surface de prise isolée dans une situation où l’outil de coupe peut entrer en contact avec un câblage dissimulé. Tout contact avec un fil « sous tension » mettra « sous tension » les pièces métalliques exposées de l’outil et électrocutera l’opérateur.

• Ne pas effectuer d’opérations au-delà de sa capacité ou de son expérience. Lire attentivement et comprendre parfaitement les directives de ce mode d’emploi.

• Avant de démarrer la scie à chaîne, s’assurer que la chaîne est dégagée, sans aucun contact avec des objets.

• Ne pas utiliser la scie à chaîne d’une seule main! Une telle pratique risque de blesser gravement l’opérateur, les aides ou les curieux. Une scie à chaîne est conçue uniquement pour une utilisation à deux mains.

• Garder les poignées sèches, propres et exemptes d’huile ou de graisse.

• Ne pas laisser la saleté, les débris ou la sciure s’accumuler sur le moteur ou les évents externes.

• Arrêter la scie à chaîne avant de la déposer sur le sol.

• Ne pas couper de vignes, de petites broussailles ou du sous-bois.

• Être extrêmement prudent lors de la coupe de broussailles ou de jeunes arbres, car les branches élancées peuvent se coincer dans la chaîne et être projetées vers vous ou vous déséquilibrer.

AVERTISSEMENT : certains outils

électriques, tels que les sableuses, les scies, les meules, les perceuses ou certains autres outils de construction, peuvent produire de la poussière contenant des produits chimiques reconnus par l’État de la Californie comme étant susceptibles d’entraîner le cancer, des malformations congénitales ou pouvant être nocifs pour le système reproductif. Parmi ces produits chimiques, on retrouve :

• le plomb contenu dans les peintures à base de plomb,

• la silice cristalline de la brique, du ciment et d’autres produits de maçonnerie, et

• l’arsenic et chrome provenant de bois traité chimiquement Les risques reliés à l’exposition à ces poussières varient selon la fréquence à laquelle l’utilisateur travaille avec ce type de matériaux. Pour réduire l’exposition à ces produits chimiques, travailler dans un endroit bien ventilé et porter un équipement19 de sécurité approuvé comme un masque antipoussières conçu spécialement pour filtrer les particules microscopiques.

• Éviter le contact prolongé avec les poussières produites par les activités de ponçage, sciage, meulage, perçage et autres activités de construction. Porter des vêtements de protection et laver les parties du corps exposées avec une solution d’eau et de savon. Laisser la poussière pénétrer dans la bouche et les yeux ou la laisser reposer sur la peau, pourrait promouvoir l’absorption de produits chimiques nocifs.

AVERTISSEMENT : Utilisation de cet

outil peut générer ou débourser de poussière, ce qui peut causer des blessures graves et permanentes respiratoires ou autres. Toujours utiliser une protection respiratoire approuvé par NIOSH/OSHA approprié pour l’exposition à la poussière. Particules directs loin du visage et du corps. TERMINOLOGIE ET NOMENCLATURE RELATIVES Á

• Tronçonnage - le processus de coupe transversale d’un arbre abattu ou d’un billot en morceaux.

• Moteur - un dispositif utilisé pour immobiliser la chaîne de la scie dès que la détente est relâchée.

• Tête motorisée de la scie à chaîne - une scie sans chaîne et guide-chaîne.

• Pignon d’entraînement ou pignon - la pièce dentée qui entraîne la chaîne de l’outil.

• Abattage - le processus de coupe d’un arbre.

• Trait d’abattage - la dernière entaille pratiquée au côté opposé à l’entaille d’abattage sur le tronc d’un arbre.

• Poignée avant - la poignée d’appui logée à l’avant ou vers l’avant de la scie à chaîne.

• Protège-main avant – Une protection structurelle entre la poignée avant de la scie à chaîne et le guide-chaîne, habituellement située à proximité de la position de la main sur la poignée avant.

• Guide-chaîne - une solide structure sur rail qui supporte et guide la chaîne de l’outil.

• Fourreau du guide-chaîne - boîtier qui s’adapte sur le guide-chaîne pour prévenir le contact des dents lorsque la scie n’est pas en utilisation.

• Effet de rebond - le mouvement vertical ou arrière, ou les deux simultanément, du guide-chaîne, se produit lorsque la chaîne près de l’extrémité supérieure du guide-chaîne frappe un objet tel un billot ou une branche ou lorsque la chaîne est prise dans une entaille du tronc.

• Effet de rebond par pincement - le refoulement rapide de la scie peut se produire lorsque l’entaille dans le tronc se referme et pince la chaîne en mouvement et la bloque près de l’extrémité du guide-chaîne.

• Effet de rebond par rotation - le mouvement vertical ou arrière rapide de la scie peut se produire lorsque la chaîne en mouvement près de l’extrémité supérieure du guide-chaîne frappe un objet tel un billot ou une branche.

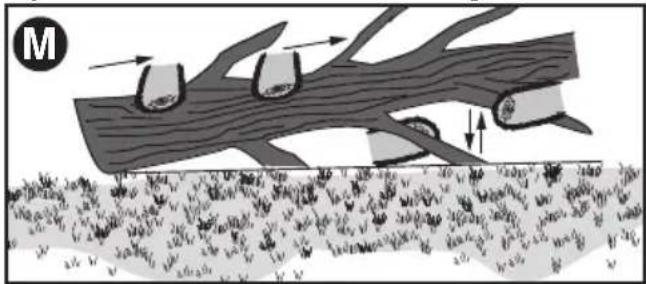

• Ébranchage - la coupe des branches d’un arbre abattu

• Chaîne de rebond - une chaîne conforme aux exigences de performance de rebond de la norme ISO 9518: 1998 (lors d’essais sur un échantillon représentatif de scies à chaîne).

• Position normale de coupe - ces positions sont utilisées lors du tronçonnage et des entailles d’abattage.

• Entaille d’abattage - une entaille dans le tronc qui dirige la chute de l’arbre.

• Poignée arrière - la poignée d’appui logée à l’arrière ou vers l’arrière de la scie.

• Guide-chaîne à faible effet de rebond - un guide-chaîne qui réduit de façon significative et prouvée l’effet de rebond.

• Chaîne de rechange - une chaîne conforme aux exigences de performance d’effet de rebond de la norme ISO 9518: 1998 lors d’essais avec des modèles spécifiques de scies à chaîne. Il est possible que cette chaîne ne soit pas conforme aux exigences de performance ANSI si utilisée sur d’autres modèles d’outils.

• Chaîne pour scies à chaîne - une chaîne dentée en boucle, qui coupe le bois, et qui est entraînée par le moteur et supportée par le guide-chaîne.

• Butée cannelée - le point d’appui utilisé en cours d’abattage ou de tronçonnage pour faire pivoter la scie et maintenir la position lors de la coupe.

• Interrupteur - un dispositif qui, lorsque actionné, complètera ou interrompra un circuit électrique du moteur de la scie à chaîne.

• Bielle - un mécanisme qui transmet le mouvement d’une détente à l’interrupteur.

• Verrou d’interrupteur - une butée qui se déplace pour empêcher le fonctionnement non intentionnel de l’interrupteur à moins d’un actionnement manuel.

La scie à chaîne sans fil BLACK+DECKER est parfaite pour l’élagage et le tronçonnage de petits billots jusqu’à 406 mm (14 po) de diamètre. Cet outil se destine uniquement à être utilisé par les consommateurs. SYMBOLES20

• L’étiquette apposée sur votre outil pourrait comprendre les symboles suivants. Les symboles et leurs définitions sont indiqués ci-après : V ................. volts A ................. ampères Hz ............... hertz W ................ watts min ..............minutes ou AC ....courant alternatif ou DC ..courant continu

o ...............sous vide ................ Construction de classe I ................borne de mise à la minute (mis à la terre)

AVERTISSEMENT : Lire et assimiler toutes

les directives. Le non-respect des directives indiquées ci-dessous peut entraîner des risques de choc électrique, d’incendie ou de blessures corporelles graves. ASSEMBLAGE

MISE EN GARDE : Chaîne affûtée. Toujours porter des gants protecteurs lors de la manipulation de la chaîne. La chaîne est tranchante et peut vous couper même lorsqu’elle est au repos.

Chaîne affûtée en mouvement. Pour prévenir tout fonctionnement accidentel, s’assurer de débrancher l’outil avant d’effectuer les opérations suivantes. Le non-respect de cette directive risque d’entraîner des blessures corporelles graves. La chaîne (5) et le guide-chaîne (4) sont emballés ensemble dans la boîte. Ils .............. symbole d´avertissement .../min ..........tours à la minute m/s .............mètres par seconde po ...............pouces mm .............millimètres .............. Lire le mode d’emploi avant l’utilisation ............Utiliser une protection respiratoire adéquate. ...........Utiliser une protection oculaire adéquate. ............Utiliser une protection auditive adéquate.

PRÉPARATION POUR L’UTILISATION DE

doivent être fixés au corps de la scie.

• Déposer la scie sur une surface ferme.

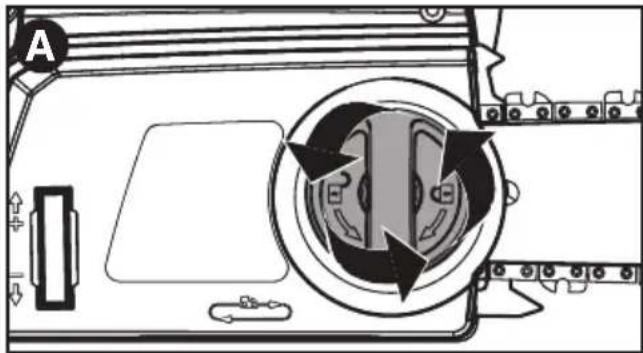

• Tourner le bouton de réglage du guide- chaîne (7) dans le sens antihoraire comme le montre la figure A pour enlever le couvercle du pignon (6).

• Avec des gants de protection, saisir la chaîne de scie (5) et l’enrouler autour du guide-chaîne (4) en s’assurant que les dents pointent dans la bonne direction (voir la figure G).

• Vérifier que la chaîne est bien logée dans la fente qui fait tout le tour du guide-chaîne.

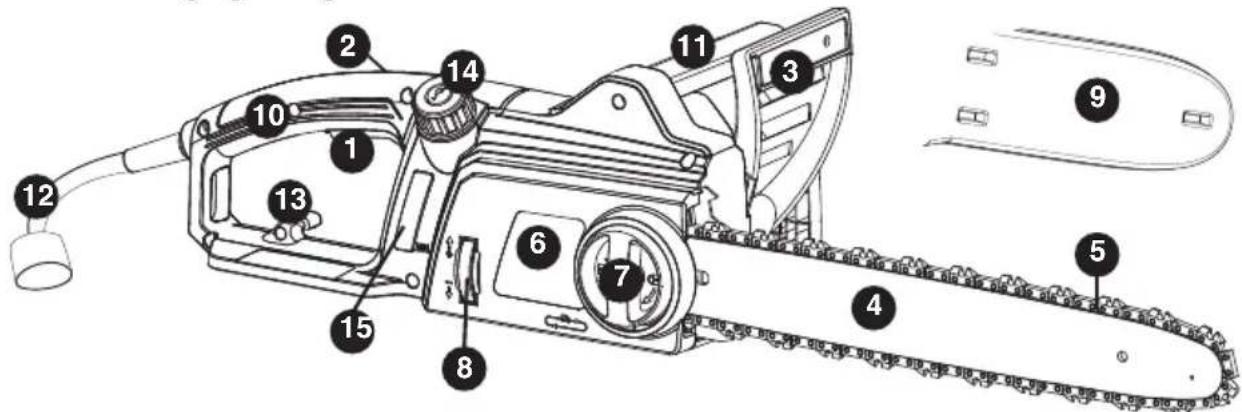

• Placer la chaîne de scie autour du pignon DESCRIPTION FONCTIONNELLE

2. Bouton de verrouillage (non illustré)

3. Protège-main avant

6. Couvercle du pignon

7. Bouton de réglage du guide-chaîne

8. Roue tendeuse de chaîne

9. Fourreau du guide-chaîne

13. Dispositif de retenue de rallonge

14. Bouchon du réservoir d’huile

15. Indicateur de niveau d’huile

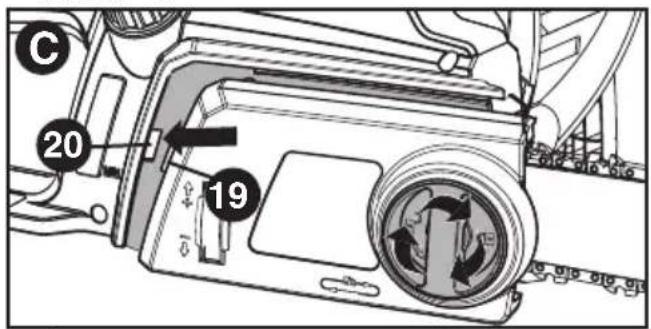

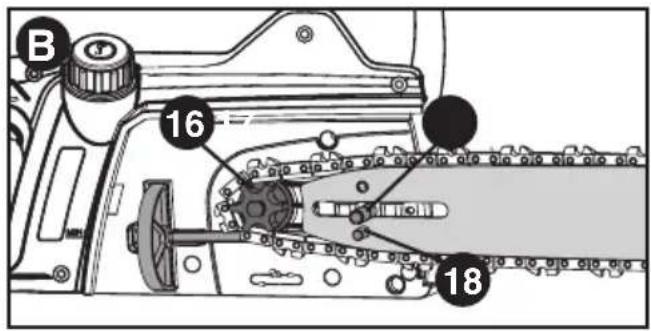

(16) tout en alignant la fente du guide- chaîne sur le boulon (17) à la base de l’outil et l’ergot de tendeur de chaîne (18) comme le montre la figure B. REMARQUE : Il peut être nécessaire d’ajuster la position de l’ergot de tendeur de chaîne (18) pour qu’il s’engage adéquatement dans la fente du guide-chaîne en tournant la roue tendeuse de chaîne (8).

• Ceci fait, tourner la roue tendeuse de chaîne (8) à la main pour effectuer un serrage préliminaire du module et le maintenir en place.

• En tenant le guide-chaîne immobile, remettre le couvercle du pignon (6). S’assurer que la patte (19) du couvercle s’aligne sur la fente (20) du boîtier principal comme le montre la figure C. Tourner le bouton de réglage du guide- chaîne (7) dans le sens horaire jusqu’à ce qu’il soit serré, puis desserrer le bouton (7) d’un tour complet pour autoriser le serrage adéquat de la chaîne de scie.

• Suivre les directives de la prochaine rubrique : « Réglage de la tension de la chaîne ».

MISE EN GARDE : Chaîne affûtée. Toujours porter des gants protecteurs lors de la manipulation de la chaîne. La chaîne est tranchante et peut vous couper même lorsqu’elle est au repos.

Chaîne affûtée en mouvement. Pour prévenir tout fonctionnement accidentel, s’assurer de débrancher l’outil avant d’effectuer les opérations suivantes. Le non-respect de cette directive risque d’entraîner des blessures corporelles graves.

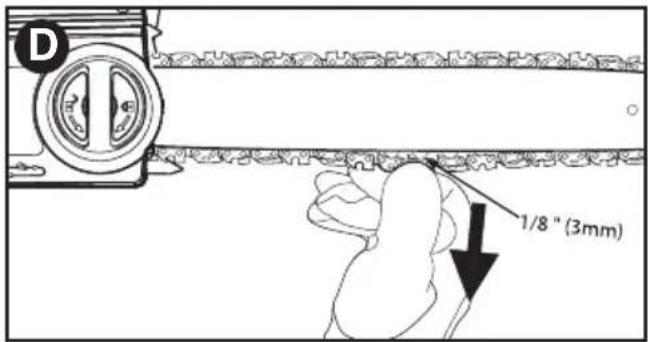

• La scie reposant sur une surface ferme, vérifier la tension de la chaîne de scie (5). La tension est correcte lorsque la chaîne retourne en position d’un coup sec après avoir été éloignée de 3,18 mm (1/8 po) du guide-chaîne (4) avec une légère force du majeur et du pouce comme le montre la figure D.

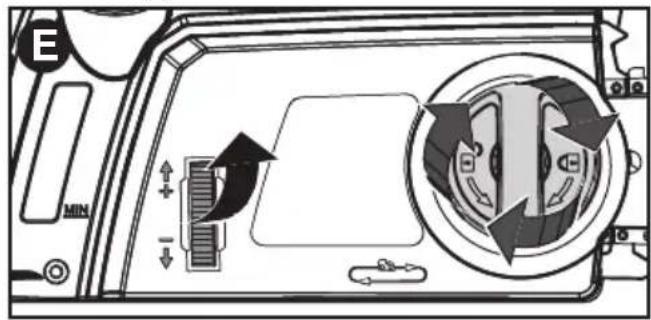

• Pour régler la tension de la chaîne, desserrer le bouton de réglage du guide-chaîne (7) et tourner la roue tendeuse de chaîne (8) vers le haut de la scie pour augmenter la tension comme le montre la figure E. Tourner le bouton de réglage du guide-chaîne jusqu’à ce qu’il soit serré après avoir vérifié que la chaîne de scie (5) est serrée autour du guide- chaîne (4).

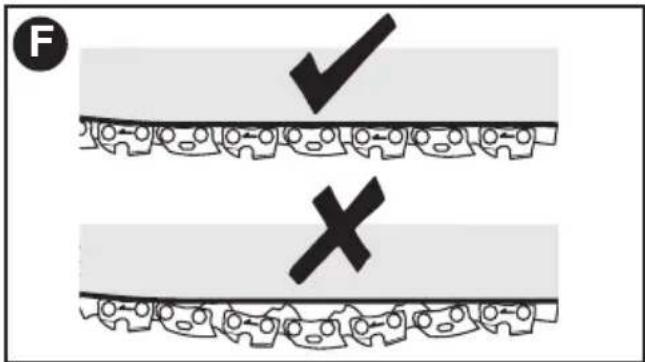

• Observer la figure F. La chaîne ne doit pas « pendre » sous la face inférieure du guide- chaîne.

• Une fois la tension bien réglée, serrer le bouton de réglage du guide-chaîne.

• Ne pas trop tendre la chaîne, car une telle pratique entraînera une usure excessive et réduira la durée de vie du guide et de la chaîne.

• Lorsque la chaîne est neuve, vérifier fréquemment la tension (après avoir débranché l’outil) au cours des deux premières heures d’utilisation, car une chaîne neuve s’étire légèrement.

MISE EN GARDE : Chaîne affûtée. Toujours porter des gants protecteurs lors de la manipulation de la chaîne. La chaîne est tranchante et peut vous couper même lorsqu’elle est au repos.

Chaîne affûtée en mouvement. Pour prévenir tout fonctionnement accidentel, s’assurer de débrancher l’outil avant d’effectuer les opérations suivantes. Le non-respect de cette directive risque d’entraîner des blessures corporelles graves.

• Tourner le bouton de réglage du guide- chaîne (7) dans le sens antihoraire pour réduire la tension de la chaîne.

• Retirer le couvercle du pignon (6) comme le décrit la section « Installation du guide- chaîne et de la chaîne ».

• Soulever la chaîne usée (5) de la rainure sur le guide-chaîne (4).

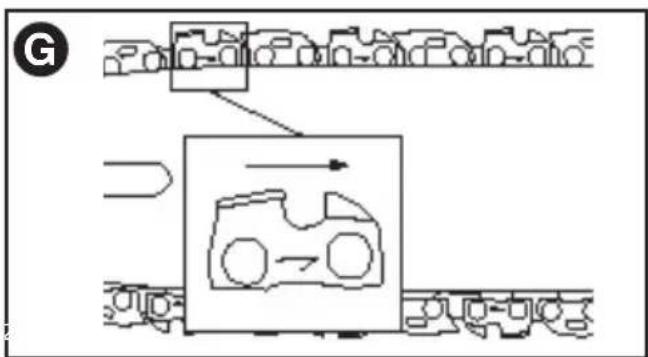

• Insérer la nouvelle chaîne dans la fente du guide-chaîne et s’assurer que les dents de la scie pointent dans la bonne direction, de manière à ce que la flèche de la chaîne corresponde à l’illustration sur le couvercle du pignon (6) comme le montre la figure G.

• Suivre les instructions précédentes sur l’installation du guide-chaîne et de la chaîne de scie et le réglage de la tension de la chaîne.

SYSTÈME DE GRAISSAGE

AUTOMATIQUE La scie à chaîne est munie d’un système de graissage automatique qui lubrifie en permanence la chaîne de scie et le guide-chaîne. L’indicateur de niveau d’huile (15) montre le niveau de lubrifiant dans la scie à chaîne. S’il reste moins du quart du réservoir, débrancher la scie à chaîne et remplir d’huile appropriée. REMARQUE : Utilisez une barre de haute qualité et huile pour chaîne adéquate et bar la lubrification de la chaîne. Comme substitut temporaire, une huile moteur sans détergent SAE30 peut être utilisée.L’utilisation d’une barre de base végétale et d’huile de chaîne est recommandé lors de l’élagage des arbres. Huile minérale n’est pas recommandé car il peut endommager les arbres. N’utilisez jamais d’huile usagée ou huile très épaisse. Ceux-ci peuvent endommager votre scie à chaîne.Remplissage du réservoir d’huile

• Enlever le bouchon du réservoir d’huile (14) et remplir le réservoir avec l’huile recommandée jusqu’à ce que le niveau d’huile atteigne le haut de l’indicateur de niveau d’huile (15).

• Remettre le bouchon du réservoir d’huile.

• Éteindre périodiquement la scie à chaîne et consulter l’indicateur de niveau d’huile pour s’assurer que le guide-chaîne et la chaîne sont bien lubrifiés.

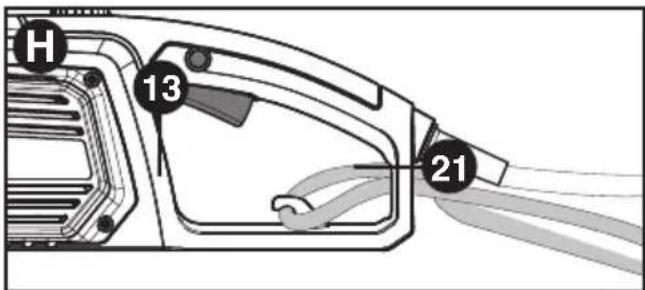

FIXATION DE LA RALLONGE

Un dispositif de retenue de rallonge (13) est intégré dans la poignée. Il empêche le débranchement de la rallonge.

• Replier la rallonge en deux, puis l’insérer dans l’encoche (21) logée à l’extrémité de la poignée comme le montre la figure H. Fixer la boucle ainsi formée en repliant la rallonge sur le dispositif de retenue du cordon (13). Tirer délicatement sur la rallonge afin de s’assurer que celle-ci est fermement retenue par la poignée. Connecter la prise femelle de la rallonge au cordon d’alimentation (12) de la scie à chaîne.

TRANSPORT DE LA SCIE À CHAÎNE

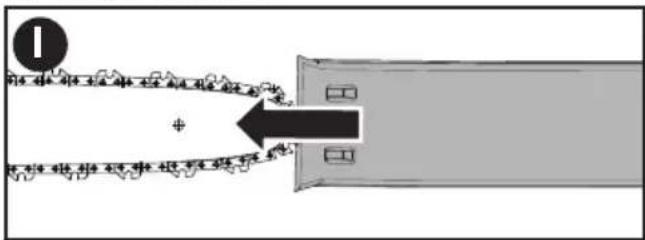

• Toujours mettre le fourreau (9) sur le guide-chaîne (4) (figure I) lors du transport de la scie à chaîne.

AVERTISSEMENT : Lire et assimiler toutes

les directives. Le non-respect des directives indiquées ci-dessous peut entraîner des risques de choc électrique, d’incendie ou de blessures corporelles graves.

• Se protéger contre l’effet de rebond qui peut entraîner des blessures graves ou un décès. Consulter les

G23 importantes consignes de sécurité en matière de « Protection contre l’effet de rebond » pour éviter ce risque.

• Ne pas trop tendre les bras. Ne pas couper au-dessus du niveau de la poitrine. S’assurer de maintenir un bon équilibre. Maintenir les pieds écartés. Diviser également votre poids sur les deux pieds.

• Saisir fermement la poignée avant (11) avec la main gauche et la poignée arrière (10) avec la main droite de sorte que votre corps soit à la gauche du guide-chaîne.

• Ne pas tenir la scie à chaîne par le pare- main avant (3). Bloquer le coude du bras gauche de sorte que le bras soit étendu et droit pour résister à un effet de rebond.

Ne jamais utiliser une prise à bras croisés (la main gauche sur la poignée arrière et la main droite sur la poignée avant).

Ne jamais aligner une partie du corps avec le guide-chaîne (4) lors de l’utilisation de la scie à chaîne.

• Ne jamais l’utiliser lorsque l’on se trouve dans un arbre, dans une position incommode, sur une échelle ou toute autre surface instable. Il y a risque de perte de maîtrise de la scie à chaîne pouvant entraîner ainsi une blessure grave.

• Maintenir la scie à chaîne à plein régime en tout temps lors de tronçonnages.

• Laisser la chaîne exécuter son travail. Exercer uniquement une légère pression. Ne pas mettre de pression à la fin du tronçonnage.

• Toujours s’assurer d’avoir le pied sûr et de saisir fermement la scie à chaîne des deux mains avec les pouces et les doigts encerclant les deux poignées.

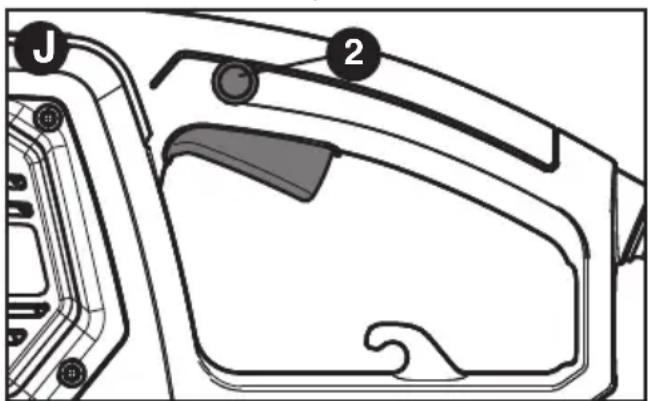

• Pour mettre l’outil en marche, enfoncer le bouton de verrouillage (2) et appuyer sur la détente (1) comme le montre la figure J. (Une fois l’outil en marche, relâcher le bouton de verrouillage.)

• Pour éteindre l’outil, relâcher la détente.

TECHNIQUES DE COUPE LES

PLUS COMMUNES Abattage L’abattage est le processus de coupe d’un arbre. S’assurer que le bloc-piles soit à pleine charge avant d’abattre un arbre de sorte à terminer le travail avec une seule charge. Ne pas abattre d’arbres sous des vents forts.

L’abattage comporte un risque de blessure. Il doit être exécuté uniquement par une personne qualifiée.

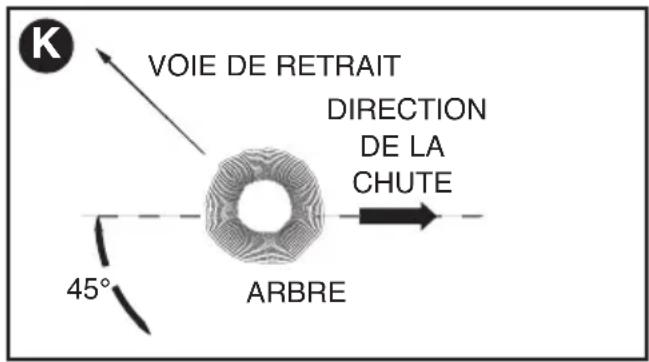

• (Figure K) On se devrait de prévoir et de dégager une voie de retrait avant le début de l’abattage. La voie devrait s’étendre vers l’arrière et en diagonale à la ligne de chute prévue.

• Avant l’abattage, observer le penchant naturel de l’arbre, l’emplacement de grandes branches et la direction du vent pour évaluer la ligne de chute de l’arbre. Prévoir des coins (bois, plastique ou aluminium) et un maillet à portée de main. Retirer toute saleté, roches et morceaux d’écorce détaché, clous, agrafes et fils métalliques de l’arbre avant la coupe de la première entaille.

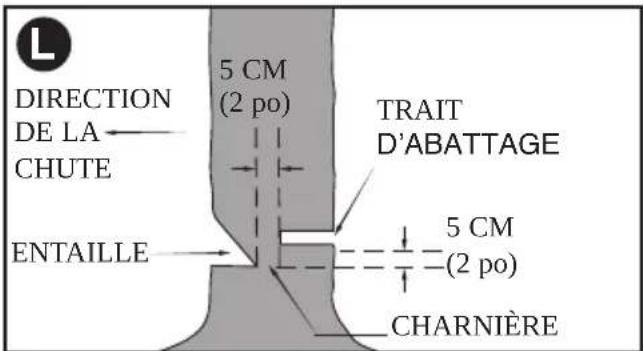

• (Figure L) Entaille d’abattage : entailler le tronc de 1/3 du diamètre de celui-ci, perpendiculairement à la direction de la chute. Exécuter l’encoche horizontale d’abord. Cette technique évitera de coincer la chaîne ou le guide-chaîne lors de la coupe de la seconde encoche.

• (Figure L) Trait d’abattage : positionner et exécuter le trait d’abattage au moins 51 mm (2 po) plus haut que l’encoche horizontale de l’entaille d’abattage. Exécuter le trait d’abattage parallèle à l’encoche horizontale de l’entaille d’abattage. Exécuter le trait d’abattage de sorte qu’il y ait assez de bois pour servir de charnière. Cette charnière naturelle empêche l’arbre de se tordre et de tomber dans la mauvaise direction. Ne pas la découper de part en autre.

• (Figure L) Dès que le trait abattage se rapproche de la charnière naturelle, l’arbre devrait débuter sa chute. S’il existe la possibilité que l’arbre ne tombe pas dans la direction désirée ou qu’il se balance et coince la scie à chaîne, arrêter la

45° ARBRE K24 coupe avant la fin du trait d’abattage et utiliser les coins pour ouvrir le trait et faire basculer l’arbre dans la ligne de chute voulue. Lorsque l’arbre débute sa chute, retirer la scie à chaîne du trait, en arrêter le moteur et la déposer sur le sol puis reculer dans la voie de retrait prévue. Faire attention aux chutes de branches et regarder où vous marchez. Ébranchage L’ébranchage est simplement la coupe des branches d’un arbre abattu. Pour ce faire, conserver intacte les branches maîtresses inférieures pour supporter le billot au-dessus du sol. Retirer les petites branches d’un seul mouvement. Les branches tendues devraient se couper du bas vers le haut pour éviter de coincer la scie à chaîne comme le montre la figure M. Ébrancher du côté opposé en maintenant la branche entre l’opérateur et la scie à chaîne. Ne jamais couper avec la scie à chaîne entre les jambes. Ne jamais enjamber la branche maîtresse à couper. Tronçonnage Le tronçonnage est une coupe transversale d’un arbre abattu ou d’un billot en morceaux. La méthode varie selon le type de support du billot. Lorsque possible, utiliser un chevalet de sciage (figure N).

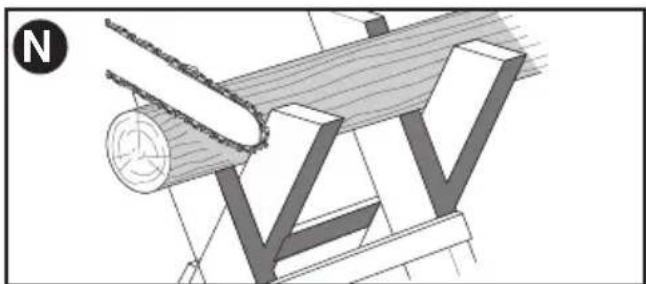

• (Figure N) Utilisation d’un chevalet de sciage L’utilisation d’un chevalet est fortement recommandée lorsque possible. Positionner le billot de façon stable. Toujours scier sur l’extrémité à l’extérieur du chevalet.

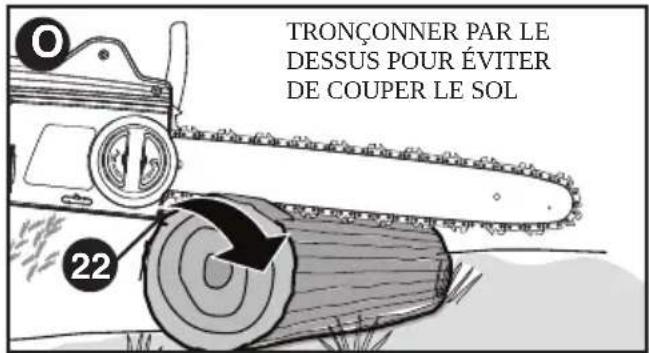

• Placer la griffe du bas (22) de la scie à chaîne derrière la zone de coupe initiale comme le montre la figure O.

• Allumer la scie à chaîne, puis utiliser la griffe comme pivot pour incliner la chaîne et le guide-chaîne vers l’arbre et amorcer la coupe.

• Quand la scie à chaîne atteint un angle de 45 degrés, relever la scie à chaîne et répéter les étapes jusqu’à ce que le tronçonnage soit accompli.

• Quand l’arbre est supporté sur toute sa longueur, tronçonner par le dessus, mais éviter de toucher le sol car cette pratique émoussera la chaîne rapidement.

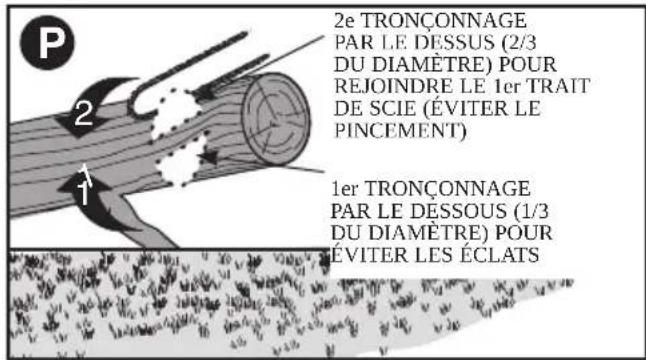

• (Figure P) Soutien à une extrémité Tronçonner d’abord 1/3 du diamètre par le dessous. puis terminer avec un tronçonnage par le dessus pour rejoindre le premier trait.

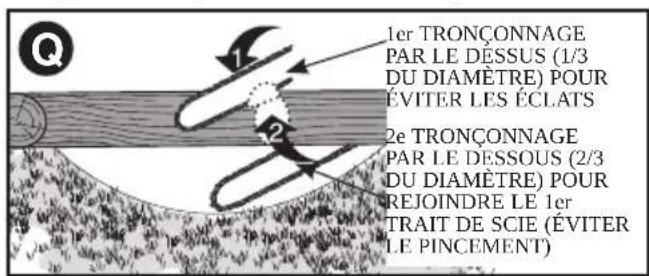

• (Figure Q) Soutien aux deux extrémités Tronçonner d’abord 1/3 du diamètre par le dessus. Puis terminer par un tronçonnage des 2/3 restants par le dessous pour rejoindre le premier trait de coupe.

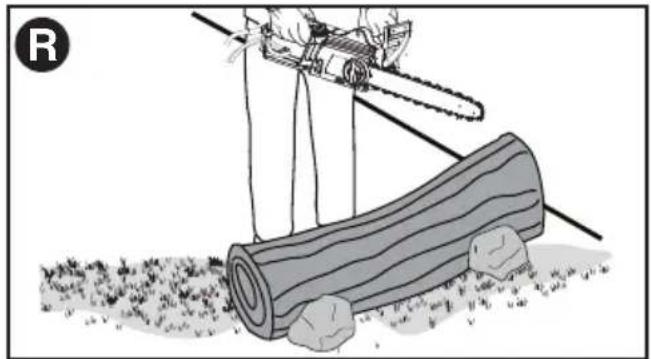

• (Figure R) Tronçonnage en pente Toujours se tenir en aval du billot. Lors du tronçonnage, maintenir la maîtrise parfaite en relâchant la pression près de la fin du tronçonnage sans toutefois relâcher la prise sur les poignées de la scie à chaîne. Ne pas laisser la chaîne

TRONÇONNER PAR LE DESSUS POUR ÉVITER DE COUPER LE SOL25 toucher le sol. Une fois la coupe terminée, attendre l’immobilisation complète de la chaîne avant de déplacer la scie à chaîne. Toujours arrêter le moteur avant de se déplacer à un autre arbre.

N’utiliser qu’un détergent doux et un chiffon humide pour nettoyer l’outil. Ne pas utiliser de solvants pour nettoyer le boîtier en plastique de la scie à chaîne. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans un liquide. IMPORTANT : pour assurer la SÉCURITÉ et la FIABILITÉ du produit, confier toute réparation, entretien ou réglage à un centre de réparation autorisé ou autres centres qualifiés et toujours utiliser des pièces de rechange identiques. Un entretien régulier de la scie à chaîne garantit une durée de vie utile prolongée. Nous vous recommandons d’effectuer les vérifications suivantes sur une base régulière :

CHAÎNE ET GUIDE-CHAÎNE

Après quelques heures d’utilisation, retirer le guide-chaîne et la chaîne et nettoyer soigneusement.

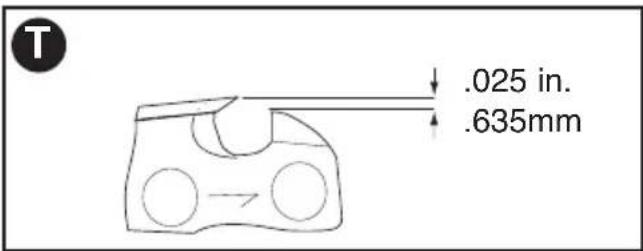

AFFÛTAGE DE LA CHAÎNE

MISE EN GARDE : chaîne tranchante. Toujours porter des gants protecteurs lors de la manipulation de la chaîne. La chaîne est tranchante et peut vous couper même lorsqu’elle est au repos.

AVERTISSEMENT : chaîne tranchante

mobile. Pour prévenir tout fonctionnement accidentel, s’assurer de débrancher le bloc-piles de l’outil avant d’effectuer les opérations suivantes. Le non-respect de cette directive risque d’entraîner des blessures corporelles graves. REMARQUE : les couteaux seront émoussera immédiatement si elles touchent le sol ou un clou pendant la coupe. Pour optimiser le rendement de la scie à chaîne, il est primordial de tenir les dents affûtées. Suivre les conseils pratiques ci-dessous pour un affûtage correct de la chaîne :

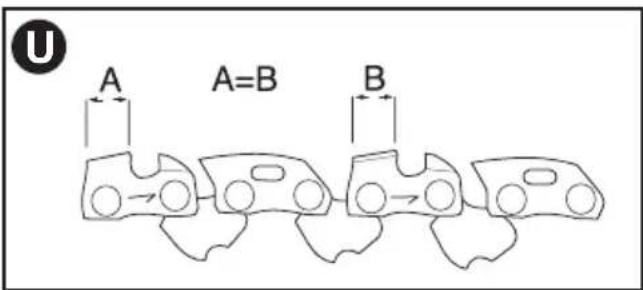

1. Pour de meilleurs résultats, utiliser une

lime de 4,5 m et un porte-lime ou un guide de lime pour affûter la chaîne. Ces instruments garantissent un angle d’affûtage correct.

2. Déposer le porte-lime à plat sur la plaque

supérieure et dans le guide de profondeur de l’élément tranchant.

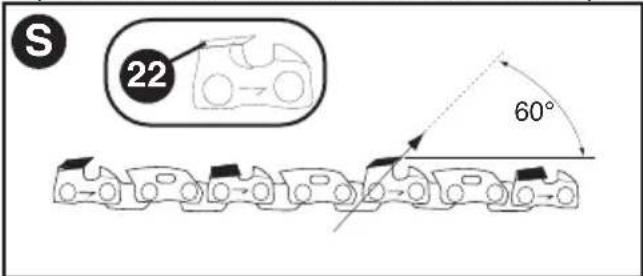

3. (Figure S) Maintenir le bon angle de

limage de 30° de la plaque supérieure (22) sur votre porte-lime parallèle à la chaîne (lime à 60° de la chaîne vue du dessus).

4. Affûter les dents d’un seul côté d’abord.

Affûter chaque dent de l’intérieur vers l’extérieur. Puis retourner la scie à chaîne et répéter le processus (2, 3, 4) pour les dents traçantes de l’autre côté de la chaîne. REMARQUE : Utiliser une lime plate pour limer la partie supérieure des dents rabotantes (partie d’un maillon devant une dent traçante) de sorte qu’elles soient à environ 0,635 mm (0,025 po) sous les extrémités des dents traçantes comme le montre la figure T.

5. (Figure U) Maintenir toutes les dents de

6. En présence de dommage à la surface

chromée des plaques supérieures ou latérales, limer jusqu’à la disparition de la marque. MISE EN GARDE : après le limage, les dents seront très tranchantes. Être très attentif lors de ce travail.

.025 in. .635mm26 REMARQUE : à chaque affûtage, la chaîne perd un peu de ses propriétés de faible effet de rebond et l’opérateur se doit d’être très prudent. Il est recommandé de ne pas affûter une chaîne plus de quatre fois. ACCESSOIRES

AVERTISSEMENT : l’utilisation de tout

accessoire non recommandé dans ce manuel peut présenter un danger. Les accessoires sont offerts chez le détaillant BLACK+DECKER de votre région ou au Centre de réparation le plus près.

• Cette tronçonneuse est compatible avec la chaîne BLACK+DECKER RC1800

• Remplacer la barre avec une barre de faible recul 18 pouces correspondante. REMARQUE : Assurez-vous que le nouveau bar est équipé d’un montage sans outil de tension (16). iNFORMATION SUR LES REPARATIONS Tous les centres de réparation BLACK+DECKER sont dotés de personnel qualifié en matière d’outillage électrique; ils sont donc en mesure d’offrir à leur clientèle un service efficace et fiable. Que ce soit pour un avis technique, une réparation ou des pièces de rechange authentiques installées en usine, communiquer avec l’établissement BLACK+DECKER le plus près de chez vous. Pour trouver l’établissement de réparation de votre région, composer le numéro suivant : 1-800-544-6986 ou consulter le site www.blackanddecker.com

DEUX ANS Black & Decker (É.-U.) Inc. garantit que le produit est exempt de défauts de matériau et de fabrication pendant deux(2) ans à partir de la date d’achat, à condition que le produit soit utilisé en milieu domestique. La présente garantie limitée ne couvre pas les défaillances provoquées par un abus, un dommage accidentel ou des réparations ou tentatives de réparations effectuées par toute autre personne que le personnel de Black+Decker et de ses centres de réparation agréés. Un produit défectueux qui remplit les conditions stipulées par la présente garantie sera remplacé ou réparé sans frais d’une des deux façons suivantes : La première façon consiste en un échange chez le détaillant où le produit a été acheté (à la condition que le magasin soit un détaillant participant).Tout retour doit se faire durant la période correspondant à la politique d’échange du détaillant. Une preuve d’achat peut être requise. Prière de vérifier la politique de retour du détaillant au sujet des délais impartis pour les retours ou les échanges. La deuxième option est d’apporter ou d’envoyer le produit (en port payé) à un centre de réparation agréé ou à un centre de réparation Black+Decker pour faire réparer ou échanger le produit, à la discrétion de Black+Decker. Une preuve d’achat peut être requise. Les centres de réparation de Black+Decker et les centres de réparation ou en ligne sur www.blackanddecker.com. Cette garantie ne s’applique pas aux accessoires. Cette garantie accorde des droits légaux propres au propriétaire de l’outil. Ce dernier pourrait avoir d’autres droits selon l’État ou la province qu’il habite. Pour toute question, communiquer avec le directeur du centre de réparation Black+Decker le plus près. Ce produit n’est pas destiné à un usage commercial. L’usage commercial de ce produit annule par conséquent cette garantie. Toutes autres garanties, expresses ou implicites, sont déclinées par la présente.

REMPLACEMENT GRATUIT DES

ÉTIQUETTES D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1-800-544-6986 pour en obtenir le remplacement gratuit.27 DÉPANNAGE Problème Cause possible Solution possible

• La scie à chaîne ne • Cordon d’alimentation • Brancher la scie à chaîne dans une démarre pas. non branché. prise sous tension.

• Le fusible du circuit • Remplacer le fusible du circuit. (Si le est grillé. Roduit fait griller de façon répétée le fusible du circuit, arrêter immédiatement d’utiliser le produit et le faire réparer dans un centre de réparation BLACK+DECKER ou un centre de réparation autorisé.)

• Le disjoncteur s’est • Réarmer le disjoncteur. (Si le déclenché. produit fait déclencher de façon répétée le disjoncteur, arrêter immédiatement d’utiliser le produit et le faire réparer dans un centre de réparation BLACK+DECKER ou un centre de réparation autorisé.)

• Cordon d’alimentation ou • Faire remplacer le cordon ou interrupteur endommagé. l’interrupteur au centre de réparation BLACK+DECKER ou à un centre de réparation autorisé.

• Bouton de verrouillage • Appuyer sur le bouton de non activé. verrouillage, puis sur la détente.

• Surchauffe du guide-

• La chaîne est trop serrée.

• Se reporter à la section « Réglage chaîne/de la chaîne. de la tension de la chaîne ».

• Lubrification requise. • Se reporter à la section « Remplissage du réservoir d’huile ».

• La chaîne est trop • Mauvais réglage de la • Se reporter à la section « Réglage lâche. tension de la chaîne. de la tension de la chaîne ».

• Mauvaise qualité de • Mauvais réglage de la • Se reporter à la section « Réglage la coupe. tension de la chaîne. de la tension de la chaîne ».

• La chaîne a besoin • Se reporter à la section « Affûtage d’être affûtée. de la chaîne ».

• La chaîne doit être Remarque : Une tension excessive remplacée. entraîne une plus grande usure et diminue la durée de vie du guide- chaîne et de la chaîne. S’assurer que le réservoir est toujours assez rempli d’huile appropriée. Se reporter à la section « Remplacement de la chaîne ».

• L’appareil fonctionne, • La chaîne est installée • Se reporter aux sections mais ne coupe pas. à l’envers. concernant l’installation et le retrait de la chaîne. Pour de l’aide avec l’outil, consulter notre site Web www.blackanddecker.com pour l’emplacement du centre de réparation le plus près ou communiquer avec l’assistance BLACK+DECKER au 1-800-544-6986. Imported by / Importé par Black+Decker Canada Inc. 100 Central Ave. Brockville (Ontario) K6V 5W628

terminal a tierra (mis à la terre)
