MANUAL DE USUARIO CS1216 BLACK & DECKER

VEA EL ESPANOL EN LA CONTRAPORTADA. INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

KEY INFORMATION YOU SHOULD KNOW:

READ INSTRUCTIONS THOROUGHLY BEFORE OPERATING!

MANUAL DE INSTRUCCIONES

CATÁLOGO N°

CS1216

Gracias por elegir BLACK+DECKER!

Visite www.BlackandDecker.com/NewOwner para registrar su nuevo producto.

LEA EL MANUAL ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO:

Si tiene una consulta o algún inconveniente con su producto BLACK+DECKER, visite http://www.blackanddecker.com/instantanswers para obtener respuestas instantáneas las 24 horas del día.

Si no encuentra la respuesta o no tiene acceso a Internet, llame al 1-800-544-6986 de lunes a viernes de 8 a. m. a 5 p. m. hora del Este para hablar con un agente.

Cuando llame, tenga a mano el número de catálogo.

Para comprar un filtro de repuesto llame al 1-888-678-7278.

CONSERVE ESTE MANUAL PARA FUTURAS CONSULTAS.

SOLO PARA USO DOMÉSTICO.

INFORMACIÓN CLAVE QUE USTED DEBE CONOCER:

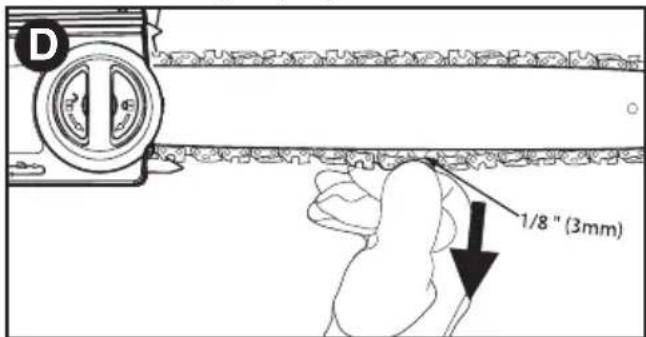

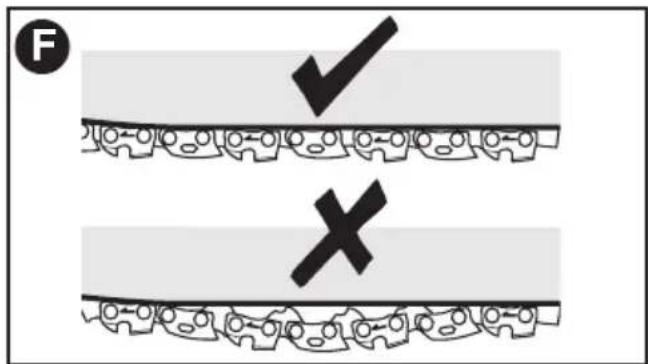

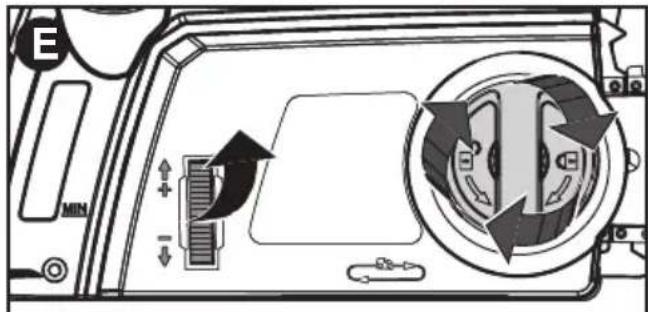

NO SOBRETENSE LA CADENA. Consulte "AJUSTE DE TENSIÓN DE LA

CADENA" para conocer el método adecuado para tensar la cadena.

Vuelva a ajustar la cadena con frecuencia durante las dos primeras horas de uso.

PAUTAS DE SEGURIDAD/DEFINICIONES

Es importante que lea y comprenda este manual. La información que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCION DE PROBLEMAS. Los símbolos que siguen se utilizan para ayudarlo a reconocer esta información.

⚠️ PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.
ADVERTENCIA: indica una situación de peligro potencial que, si no se evita, provocará la muerte o lesiones graves.
⚠ PRECAUCIÓN: indica una situación de peligro potencial que, si no se evita, provocará lesiones leves o moderadas.

PRECAUCION: utilizado sin el símbolo de alerta de seguridad indica una situación de peligro potencial que, si no se evita, puede provocar daños en la propiedad.

Advertencias generales de seguridad para herramientas eléctricas

ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA FUTURAS CONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el área de trabajo
a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propician accidentes.
b) No opere herramientas eléctricas en atmósferas explosivas, como ambientes donde se encuentran líquidos, gases o polvo inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o los vapores.
c) Mantenga a los niños y espectadores alejados de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida de control.

2) Seguridad eléctrica

a) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superficies puestas a tierra, como por ejemplo tuberías, radiadores, rangos y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra.

c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si ingresa agua a una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.

d) No maltrate al cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable lejos del calor, aceite, bordes afilados o piezas móviles. Los cables dañados

o enredados aumentan el riesgo de descarga eléctrica.

e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica.

f) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas eléctricas.

3) Seguridad personal

a) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves.

b) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesiones personales.

c) Evite el encendido por accidente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes.

d) Retire las clavijas de ajuste o llaves de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que se deje conectada a una pieza giratoria de la herramienta eléctrica pueden provocar lesiones personales.

e) No se estire. Conserve el equilibrio adecuado y manténgase parado correctamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

f) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las

joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

g) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.

4) Uso y mantenimiento de la herramienta eléctrica

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no puede ser controlada mediante el interruptor es peligrosa y debe ser reparada.

c) Desconecte el enchufe de la fuente de energía y/o el paquete de baterías de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en forma accidental.

d) Guarde las herramientas eléctricas que no están en uso fuera del alcance de los niños y no permite que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas en las manos de usuarios no entrenados.

e) Mantenimiento de las herramientas eléctricas. Controle que no haya piezas móviles mal alineadas o trabadas, piezas rotas y toda otra situación que pueda afectar el funcionamiento de las herramientas eléctricas. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado.

f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado, con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquéllas para las que fue diseñada podría originar una situación peligrosa.

5) Manténimiento

a) Haga que una persona de reparaciones calificada realice el mantenimiento de su herramienta eléctrica y utilice piezas de repuesto idénticas solamente. Esto garantizará la seguridad de la herramienta eléctrica.

LEA TODAS LAS INSTRUCCIONES.

INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS PARA LAS SIERRAS DE CADENA

- Cuando la motosierra esté funcionando, mantenga todas las partes del cuerpo alejadas de la cadena de la sierra. Antes de arrancar la motosierra, asegúrese de que la cadena de la sierra no esté en contacto con nada. Un momento de descuido al utilizar motosierras puede provocar que su ropa o su cuerpo queden atrapados en la cadena de la sierra.

- Siempre mantenga la motosierra con su vareo sobre el mango trasero y la mano izquierda en el mango delantero. Sosteniendo la motosierra con una configuración invertida mano aumenta el riesgo de lesiones personales y nunca debe hacerse.

- Sostenga la herramienta eléctrica únicamente por las superficies de agarre aisladas, debido a que la cadena de la sierra puede entrar en contacto con cables eléctricos ocultos o su propio cable. El contacto de la cadena de la sierra con un cable con corriente eléctrica puede provocar que las partes metálicas expuestas de la herramienta eléctrica también conduzcan la corriente y que el operador sufra una descarga eléctrica.

- Use anteojos de seguridad y protección para los oídos. Se recomienda el uso de equipos de protección adicionales para la cabeza, las manos, las piernas y los pies. La ropa de protección adecuada reducirá las lesiones personales producidas por la proyección de fragmentos o el contacto accidental con la cadena de la sierra.

- No utilice una motosierra mientras se encuentre en un árbol. El uso de una

motosierra al estar subido a un árbol puede provocar lesiones personales.

• Siempre mantenga una posición firme y adecuada, y utilice la motosierra únicamente cuando esté parado sobre una superficie fija, firme y nivelada. Las superficies resbalosas o inestables, como las escaleras, pueden provocar una pérdida del equilibrio o del control de la motosierra.
• Al cortar una rama que esté bajo tensión, manténgase alerta al efecto de resorte. Cuando se libera la tensión de las fibras de la madera, la rama puede golpear al operador con el efecto de resorte y/o hacer que se pierda el control de la motosierra.
• Tenga extremo cuidado cuando corte pequeñas malezas y árboles jóvenes. El material largo y delgado puede quedar atrapado en la cadena de la sierra y azotarle o hacerle perder el equilibrio.
• Transporte la motosierra sosteniendo el mango delantero con la herramienta apagada y alejada de su cuerpo. Al transportar o guardar la motosierra, siempre coloque la cubierta de la barra guía. El manejo apropiado de la motosierra reducirá la probabilidad de un contacto accidental con la cadena de la sierra en movimiento.
• Siga las instrucciones para lubricar, tensar la cadena y cambiar los accesorios. Una cadena mal tensada o mal lubricada puede romperse o aumentar la posibilidad de retroceso.
• Mantenga los mangos secos, limpios y libres de aceite y grasa. Los mangos con grasa o aceite pueden resbalarse y provocar la pérdida de control.
• Corte madera únicamente. No utilice la motosierra para fines no previstos. Por ejemplo, no utilice la motosierra para cortar plástico, mampostería o materiales de construcción que no sean de madera. El uso de la motosierra para aplicaciones distintas de las previstas puede dar origen a una situación peligrosa.

Causas del retroceso y su prevención por parte del operador:

El retroceso puede producirse cuando la nariz o la punta de la barra guía tocan un objeto o cuando la madera se cierra y pellizca la cadena de la sierra durante el corte. En algunos casos, el contacto con la punta puede provocar una repentina reacción inversa, empujando la barra guía hacia arriba y hacia atrás en dirección al operador. El pellizco de la cadena de la sierra a lo largo de la parte superior de la barra guía puede empujar la barra guía rápidamente hacia atrás en dirección al operador.

Cualquiera de estas reacciones puede resultar en que usted pierda el control de la sierra, lo cual puede resultar en graves lesiones personales. No confíe exclusivamente en los dispositivos de seguridad incorporados en su sierra. En su condición de usuario de una motosierra, usted debe realizar varias acciones para mantener sus trabajos de corte libres de accidentes o lesiones.

El retroceso es el resultado del mal uso de la herramienta y/o de procedimientos o condiciones de funcionamiento incorrectos y se puede evitar tomando las debidas precauciones que se indican a continuación:

• Mantenga un agarre firme, con los pulgares y los dedos rodeando los mangos de la motosierra, con ambas manos sobre la sierra y con su cuerpo y brazo ubicados de manera que le permitan resistir las fuerzas de retroceso. Si se toman las debidas precauciones, el operador puede controlar las fuerzas de retroceso. No suelte la motosierra.
• No se estire demasiado y no corte por encima de la altura de los hombros. Esto ayuda a evitar un contacto no deseado con la punta y hace posible un mejor control de la motosierra en situaciones imprevistas.
• Utilice únicamente barras y cadenas de repuesto especificadas por el fabricante. El reemplazo incorrecto de las barras y cadenas de repuesto puede provocar rotura de la cadena y/o el retroceso.
• Siga las instrucciones de afilado y mantenimiento del fabricante para la cadena de la sierra. La reducción de la altura del calibrador de profundidad puede resultar en un incremento del retroceso.

Se deben tomar las siguientes precauciones para disminuir el retroceso:

(1.) Sujete la sierra con firmeza. Sujete la sierra de cadena con firmeza con ambas manos cuando el motor esté en funcionamiento. Sujete firmemente con los pulgares y dedos los mangos de la sierra de cadena. La sierra de cadena tirará hacia adelante cuando corte sobre el borde inferior de la barra y empujará hacia atrás cuando corte a lo largo del borde superior de la barra.
(2.) No se estire demasiado.
(3.) Conserve el equilibrio adecuado y manténgase parado correctamente en todo momento.
(4.) No permita que la boquilla de la barra de guía entre en contacto con un tronco, una rama, el piso u otra obstrucción.
(5.) No realice cortes por encima de la altura del hombro.

(6.) Utilice dispositivos como cadena de retroceso y barras de guía de retroceso reducido que disminuyen los riesgos relacionados con el retroceso.
(7.) Sólo utilice como reemplazo las barras y cadenas que especificó el fabricante o el equivalente.
(8.) Nunca permita que la cadena en movimiento entre en contacto con ningún objeto en la punta de la barra de guía.
(9.) Mantenga el área de trabajo libre de obstrucciones como otros árboles, ramas, rocas, cercos, troncos cortados, etc. Elimine o evite cualquier obstrucción que su cadena de sierra pueda golpear mientras está cortando un tronco o rama en especial.
(10.) Mantenga la cadena de la sierra filosa y tensionada correctamente. Una cadena suelta o sin filo aumentará las posibilidades de retroceso. Verifique la tensión en intervalos regulares con el motor apagado y sin la batería, nunca los haga con el motor en funcionamiento.
(11.) Comience y continúe el corte sólo con el movimiento de la cadena a la máxima velocidad. Si la cadena se mueve a una velocidad menor, es más probable que se produzca un retroceso.
(12.) Corte los troncos de a uno.
(13.) Tenga mucha precaución al reanudar un corte anterior. Trabe los parachoques acanalados en la madera y deje que la cadena alcance la velocidad máxima antes de comenzar a cortar.
(14.) No intente realizar cortes de rebajado o en diámetro.
(15.) Tenga cuidado con los troncos que se desplazan u otras fuerzas que pueden cerrar un corte y morder la cadena o caer sobre ella.

CARACTERÍSTICAS DE SEGURIDAD DURANTE EL RETROCESO

⚠ADVERTENCIA: las siguientes características se incluyen en su sierra para ayudar a reducir el peligro durante el retroceso; sin embargo, estas características no eliminarán completamente esta riesgosa reacción. Como usuario de la sierra de cadena, no confíe solamente en los dispositivos de seguridad. Debe seguir todas las precauciones de seguridad, las instrucciones y el mantenimiento según se describe en este manual para ayudar a evitar el retroceso y otras fuerzas que pueden provocar lesiones de gravedad.

• Freno de cadena diseñado para apagar la motosierra de inmediato si el retroceso es demasiado grande.
• Barra de guía de retroceso reducido, diseñada con una pequeña punta de empuje que reduce el tamaño de la zona

de retroceso en la punta de la barra. Una barra de guía de retroceso reducido es una que demostró reducir significativamente la cantidad y la gravedad de los retrocesos cuando se la pone a prueba según las normas de seguridad para las sierras de cadena eléctricas.

• Cadena de retroceso, diseñada con un calibre de profundidad contorneado y un enlace de guarda que desvía la fuerza de retroceso y permite que la madera se deslice gradualmente en la cortadora. Una cadena de retroceso es una cadena que cumple con los requisitos de rendimiento de retroceso ISO 9518: 1998.

- No opere la sierra de cadena mientras está en un árbol, en una escalera, en un andamio o desde cualquier superficie inestable.

- Sostenga la herramienta por las superficies de agarre aisladas cuando realice una operación en la que la herramienta de corte pueda tocar cables eléctricos ocultos. El contacto con un cable con “corriente eléctrica” hará que las partes metálicas expuestas de la herramienta tengan “corriente eléctrica” y el operador sufra una descarga eléctrica.

- No intente realizar operaciones que superan su habilidad o experiencia. Lea atentamente y comprenda completamente todas las instrucciones de este manual.

- Antes de encender la sierra de cadena, asegúrese de que la cadena de la sierra no esté en contacto con ningún objeto.

- ¡No opere la sierra de cadena con una sola mano! La operación con una sola mano puede provocarle lesiones graves al operador, asistente o espectadores. La sierra de cadena está diseña para su uso con las dos manos.

- Mantenga los mangos secos, limpios y libres de aceite o grasa.

- No permita que se acumule suciedad, desechos o aserrín en el motor o fuera de los orificios de ventilación.

- Apague la sierra de cadena antes de depositarla sobre una superficie.

- No corte enredaderas y/o malezas pequeñas.

- Tenga extremo cuidado cuando corte pequeñas malezas y árboles jóvenes ya que el material delgado puede trabar la cadena de la sierra, volverse hacia usted y golpearlo o sacarlo de balance.

ADVERTENCIA: Parte del polvo producido por las herramientas eléctricas al lijar, aserrar, esmerilar, taladrar y realizar otras actividades de la construcción, contiene productos químicos reconocidos

por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos. Algunos de estos productos químicos son:

• el plomo de las pinturas de base plomo,
• la sílice cristalina de ladrillos, el cemento y otros productos de mampostería, y
• el arsénico y el cromo de la madera con tratamiento químico.

El riesgo derivado de estas exposiciones varía según la frecuencia con la que se realice este tipo de trabajo. Para reducir la exposición a estos productos químicos, se recomienda trabajar en áreas bien ventiladas y usar equipos de seguridad aprobados, como las máscaras para polvo especialmente diseñadas para filtrar las partículas microscópicas.

- Evite el contacto prolongado con las partículas de polvo originadas al lijar, aserrar, esmerilar, taladrar y realizar demás actividades de la construcción. Use indumentaria protectora y lave las áreas expuestas con agua y jabón.

Evite que el polvo entre en la boca y en los ojos o se deposite en la piel, para impedir la absorción de productos químicos nocivos.

ADVERTENCIA: el uso de esta herramienta puede generar o dispersar partículas de polvo, que pueden causar lesiones respiratorias permanentes y graves u otras lesiones. Use siempre protección respiratoria apropiada para la exposición al polvo aprobada por el Instituto Nacional de Salud y Seguridad Ocupacional de EE.UU. y la Administración de Salud y Seguridad Ocupacional de EE.UU. (NIOSH y OSHA respectivamente, por sus siglas en inglés). Aleje la cara y el cuerpo del contacto con las partículas.

NOMBRES Y TÉRMINOS DE LAS SIERRAS DE CADENA

• Aserrado: el proceso de realizar cortes transversales en un árbol caído o troncos en trozos.
• El motor: un dispositivo que se utiliza para detener la sierra de cadena cuando se libera el disparador.
• Cabezal eléctrico de la sierra de cadena: una sierra de cadena sin la cadena de la sierra y la barra de guía.
• Rueda dentada de accionamiento o rueda dentada: la pieza dentada que acciona la cadena de la sierra.
• Tala: el proceso de destroncar un árbol.

• Corte de destronque: el corte final en una operación de tala de árboles realizada en el lado opuesto del árbol del corte de entallado.

• Mango delantero: el mango de apoyo ubicado en o hacia el frente de la sierra de cadena.

• Protector delantero de la mano: una barrera estructural entre el mango delantero de una sierra de cadena y la barra de guía, habitualmente se encuentra cerca de la posición de la mano en el mango delantero.
• Barra de guía: una estructura resistente con rieles que soporta y guía la cadena de la sierra.

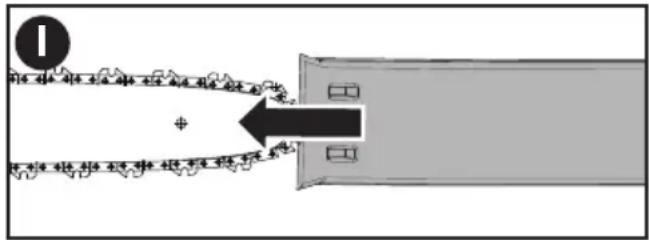

• Funda de la barra de guía: cubierta que se coloca en la barra de guía para evitar el contacto con la pieza dentada cuando no se utiliza la sierra.
• Retroceso: el movimiento hacia atrás o adelante, o ambos, de la barra de guía que se produce cuando la cadena de la sierra cerca de la boquilla en el área superior de ella entra en contacto con un objeto como un tronco o una rama, o cuando la madera se acerca y muerde la cadena de la sierra durante el corte.
• Retroceso, Pliegue: el rápido movimiento hacia atrás de la sierra que puede generarse cuando la madera se acerca y muerde la cadena de la sierra en movimiento durante el corte a lo largo de la parte superior de la barra de guía.
• Retroceso giratorio: el rápido movimiento hacia arriba y abajo de la sierra que puede generarse cuando la cadena de la sierra en movimiento cerca de la parte superior de la punta de la barra de guía entra en contacto con un objeto, como un tronco o una rama.

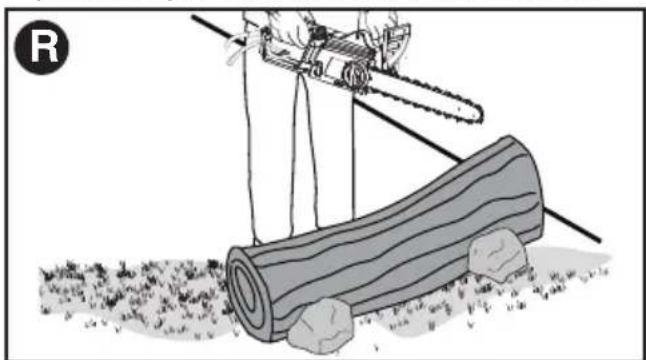

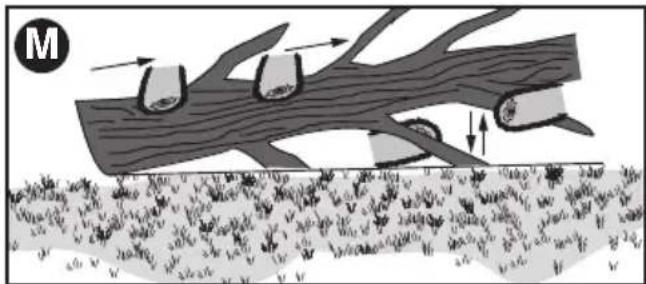

• Escamonda: extracción de las ramas de un árbol caído
• Cadena de retroceso: una cadena que cumple con los requisitos de rendimiento de retroceso de ISO 9518: 1998 (al probarse en una muestra representativa de sierras de cadena).
• Posición de corte normal: las posiciones adoptadas al realizar los cortes de aserrado y tala.

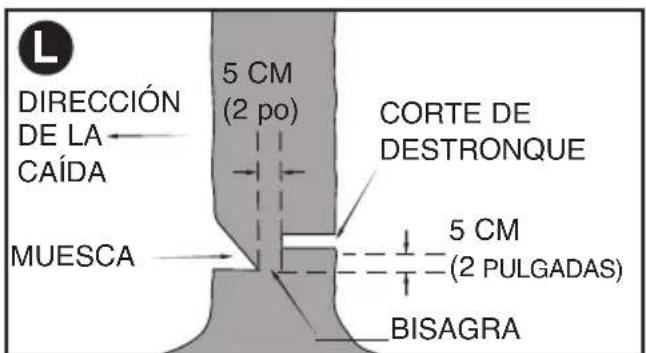

• Muesca de entallado: un corte de entallado en el árbol que dirige la caída del mismo.
• Mango trasero: mango de apoyo ubicado en o hacia la parte trasera de la sierra de cadena.
• Barra de guía de retroceso reducido: una barra de guía que ha demostrado que reduce el retroceso significativamente.
• Cadena de la sierra de repuesto: una cadena que cumple con los requisitos de rendimiento de ISO 9518: 1998 al probarse con sierras de cadena

específicas. Posiblemente no cumpla con los requisitos de rendimiento ANSI al utilizarse con otras sierras.

• Cadena de la sierra: un bucle de la cadena que posee dientes de corte para realizar cortes en madera y que está accionado por el motor y apoyado sobre la barra de guía.
• Parachoques acanalado: los canales se utilizan durante la tala o aserrado para girar la sierra y mantener la posición mientras corta.
• Interruptor: un dispositivo que durante el funcionamiento completará o interrumpirá un circuito eléctrico al motor de la sierra de cadena.
• Mecanismo del interruptor: el mecanismo que transmite el movimiento desde un disparador al interruptor.
• Seguro del interruptor: un tope móvil que evita el funcionamiento accidental del interruptor hasta que se lo acciona en forma manual.

USO PREVISTO

Su motosierra BLACK+DECKER es ideal para aplicaciones de poda y para cortar troncos pequeños de hasta 406 mm (14 pulg.) de diámetro. Esta herramienta está diseñada solo para uso personal.

CONSERVE ESTAS INSTRUCCIONES

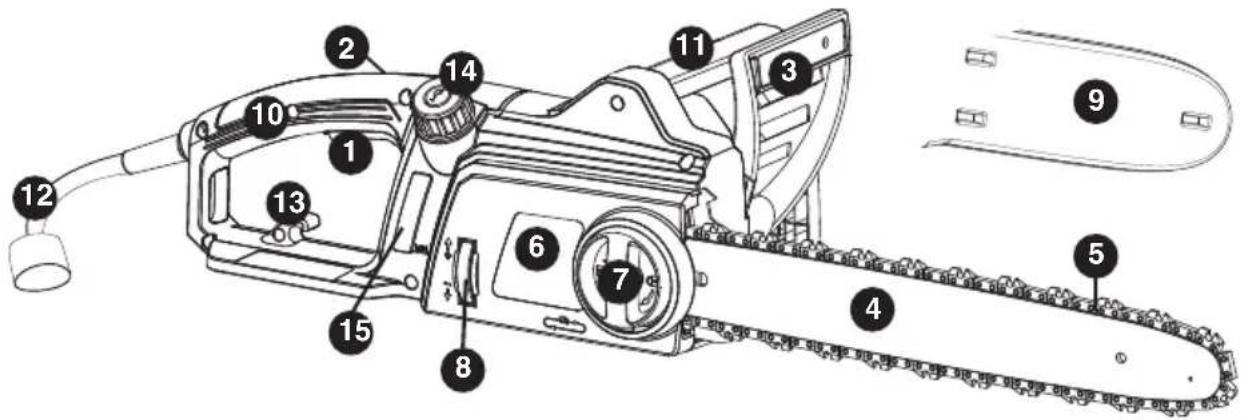

DESCRIPCIÓN DE LA FUNCIONES

1. Interruptor de gatillo
2. Botón de bloqueo en apagado (no se muestra)
3. Protector delantero para la mano
4. Barra guía
5. Cadena de la motosierra
6. Cubierta de la rueda dentada
7. Perilla de bloqueo de ajuste de la barra

SÍMBOLOS

- La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y sus definiciones son los siguientes:

V....voltios A....amperios Hz....hertz W....vatios min....minutos

\~ o AC .....corriente alterna --- o DC....corriente directa nO .....no velocidad sin carga ⑪ ..Construcción Clase I

terminal a tierra (mis à la terre) Construcción de clase II simbolo de alerta /min...revoluciones o minuto seguridad m/s...metros por segundo pulg. ...pulgadas mm...milímetros

......Lea el manual de instrucciones antes del uso .....Use protección adecuada para las vías respiratorias .....Use protección adecuada para los ojos .....Use protección adecuada para los oídos

1. Rueda tensora de la cadena
2. Funda de la barra guía
3. Mango trasero
4. Mango delantero
5. Cable de alimentación
6. Sujetador para el cable prolongador
7. Tapa del aceite
8. Indicador del nivel de aceite

PREPARACIÓN DE LA MOTOSIERRA PARA EL USO

ADVERTENCIA: Lea y comprenda todas las instrucciones. El incumplimiento de cualquiera de las instrucciones enumeradas a continuación puede provocar una descarga eléctrica, un incendio y/o lesiones personales graves.

ENSAMBLAJE

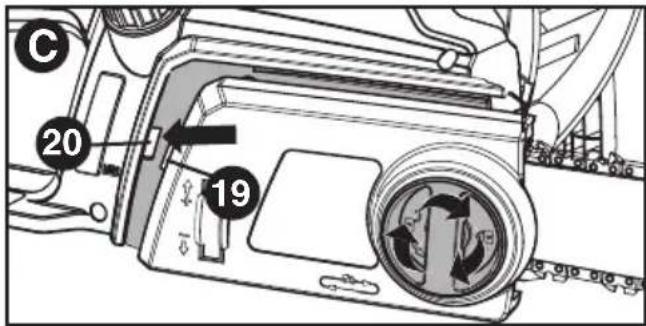

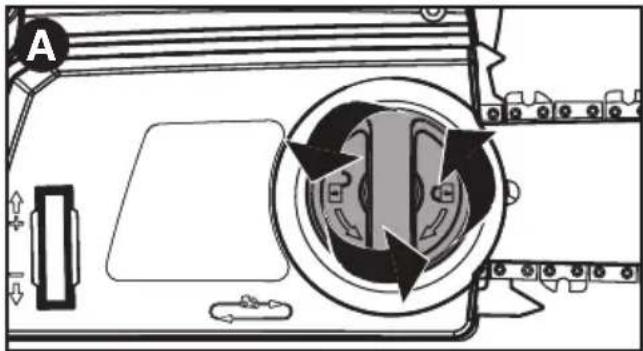

INSTALACIÓN DE LA BARRA GUÍA Y LA CADENA DE LA MOTOSIERRA

⚠PRECAUCIÓN: Cadena filosa. Siempre use guantes de protección cuando manipule la cadena. La cadena es filosa y puede cortarle cuando no está funcionando.

ADVERTENCIA: Cadena móvil filosa. Para evitar el funcionamiento accidental, asegúrese de que la herramienta esté desenchufada antes de realizar las siguientes operaciones. El resultado de no hacerlo pueden ser lesiones personales graves.

La cadena de la motosierra (5) y la barra guía (4) vienen embaladas por separado en la caja. La cadena debe instalarse en la barra y ambas deben instalarse en el cuerpo de la herramienta.

• Coloque la motosierra sobre una superficie firme.
• Gire hacia la izquierda la perilla de bloqueo de ajuste de la barra (7) como se muestra en la Figura A para quitar la cubierta de la rueda dentada (6).

A

- Gire hacia la izquierda el ensamblaje tensor sin herramientas (16) (instalado en la barra) hasta que se detenga como se muestra en la Figura B.

B 16 18

NOTA: Es posible que deba ajustar la posición de la clavija tensora de la cadena (18) para que esta engrane debidamente con la ranura en la barra guía girando la rueda tensora de la cadena (8).

• Una vez en su lugar, gire manualmente la rueda tensora de la cadena (8) para ajustar preliminarmente el ensamblaje y sujetarlo en su lugar.
• Mientras sujeta la barra con firmeza, vuelva a colocar la cubierta de la rueda dentada (6). Asegúrese de que la lengüeta (19) en la cubierta se alinee con la ranura (20)v en la carcasa principal como se muestra en la figura C. Gire hacia la derecha la perilla de bloqueo de ajuste de la barra (7) hasta que esté ajustada; luego, afloje la perilla (7)

una vuelta completa, de manera que la cadena de la motosierra pueda tensarse

C 20 19

debidamente.

- Siga las instrucciones de "Ajuste de tensión de la cadena" en la siguiente sección.

AJUSTE DE TENSIÓN DE LA CADENA

⚠PRECAUCIÓN: Cadena filosa. Siempre use guantes de protección cuando manipule la cadena. La cadena es filosa y puede cortarle cuando no está funcionando.

ADVERTENCIA: Cadena móvil filosa. Para evitar el funcionamiento accidental, asegúrese de que la herramienta esté desenchufada antes de realizar las siguientes operaciones. El resultado de no hacerlo pueden ser lesiones personales graves.

- Con la motosierra sobre una superficie firme, verifique la tensión de la cadena de la motosierra (5). La tensión es la correcta cuando la cadena vuelve a ajustarse en su lugar después de tirar de ella separándola 3,18 mm (1/8 pulg.) de la barra guía (4) con una leve fuerza del dedo medio y el pulgar como se muestra

- Para ajustar la tensión de la cadena de la motosierra, afloje la perilla de bloqueo de ajuste de la barra (7), gire la rueda tensora de la cadena (8) hacia la parte superior de la motosierra para aumentar la tensión como se muestra en la figura E. Ajuste la perilla de bloqueo de ajuste de la barra hasta que esté ajustada después de asegurarse de que la cadena de la motosierra (5) esté ajustada alrededor de la barra guía (4).

E MIN

- No debe haber ninguna “curvatura” entre la barra de guía y la cadena en la parte inferior como se muestra en la figura F.

F ×

• Una vez que la tensión de la cadena sea la correcta, apriete la perilla de bloqueo de aiuste de la barra.
• No sobretense la cadena ya que esto provocará un desgaste excesivo y reducirá la vida útil de la barra y la cadena.
• Cuando la cadena sea nueva, verifique la tensión con frecuencia (después de desenchufar la herramienta) durante las primeras 2 horas de uso ya que una cadena nueva se estira levemente.

REEMPLAZO DE LA CADENA DE LA MOTOSIERRA

⚠PRECAUCIÓN: Cadena filosa. Siempre use guantes de protección cuando manipule la cadena. La cadena es filosa y puede cortarle cuando no está funcionando.
ADVERTENCIA: Cadena móvil filosa. Para evitar el funcionamiento accidental, asegúrese de que la herramienta esté desenchufada antes de realizar las siguientes operaciones. El resultado de no hacerlo pueden ser lesiones personales graves.

• Gire hacia la izquierda la perilla de bloqueo de ajuste de la barra (7) para reducir la tensión de la cadena.
• Quite la cubierta de la rueda dentada (6) como se describe en la sección "Instalación de la barra guía y la cadena de la motosierra".
• Levante la cadena de la motosierra (5) desgastada fuera de la ranura en la barra guía (4).
• Coloque la cadena nueva en la ranura de la barra guía, asegurándose de que los dientes de la cadena apunten en la


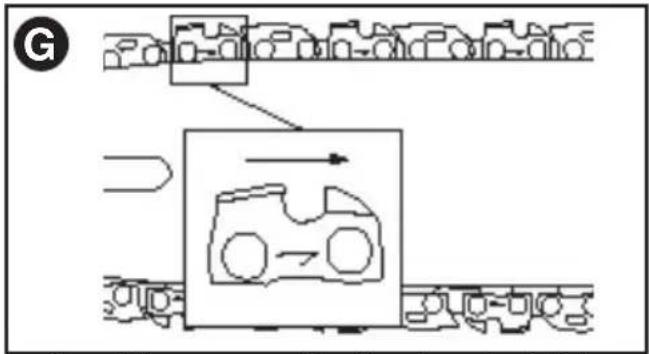

dirección correcta haciendo coincidir la flecha en la cadena con el gráfico en la cubierta de la rueda dentada (6) como se muestra en la Figura G.

- Siga las instrucciones anteriores para la Instalación de la barra guía y la cadena de la motosierra y para ajustar la tensión de la cadena.

SISTEMA DE AUTOLUBRICACIÓN

Esta motosierra está equipada con un sistema de autolubricación que mantiene la cadena de la motosierra y la barra guía constantemente lubricadas.

El indicador del nivel de aceite (15) muestra el nivel del aceite en la motosierra. Si el nivel de aceite es inferior a un cuarto, desenchufe la motosierra y llene con el aceite adecuado.

NOTA: Use una barra de alta calidad y aceite para cadena apropiada y lubricación de la barra de cadena. Como un sustituto temporal, puede utilizarse un detergente sin aceite de motor SAE30.El uso de una barra de base vegetal y aceite de cadena se recomienda al podar árboles. Aceite mineral no se recomienda porque puede dañar los árboles.

Nunca utilice aceite o aceite muy espeso. Éstos pueden dañar su sierra de cadena.

LLENADO DEL DEPÓSITO DE ACEITE

• Quite la tapa del aceite (14) y llene el depósito con el aceite para cadena recomendado hasta que el nivel de aceite haya alcanzado la parte superior del indicador del nivel de aceite (15).
  • Vuelva a colocar la tapa del aceite.
• Periódicamente, apague la motosierra y verifique el indicador del nivel de aceite para asegurarse de que la barra y la cadena se lubrican debidamente.

INSTALACIÓN DEL CABLE PROLONGADOR

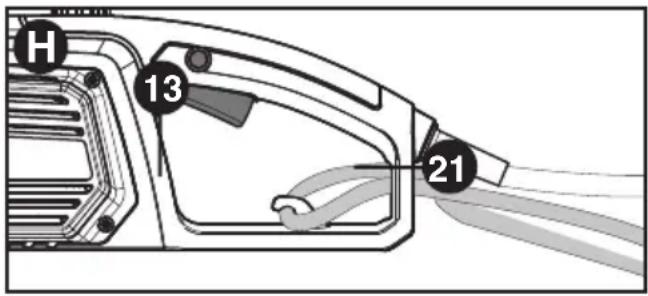

El mango del interruptor tiene incorporado un sujetador para el cable prolongador (13). Este evitar que el cable prolongador se desenchufe.

- Doble el cable prolongador e insértelo en la ranura (21 se muestra en la Figura H. Enganche el lazo formado al doblar el cable sobre el sujetador para el cable

(13). Tire suavemente del cable para asegurarse de que quede firmemente retenido en el mango. Enchufe el extremo del receptáculo del cable prolongador en el cable de alimentación (12) de la motosierra.

TRANSPORTE DE LA MOTOSIERRA

H 13 21

0 16. 416. 416. 416. 416. 416. 416. 416. 416. 416. 416. 416. 416. 416. 416. 416. 416. 416. 416. 416. 416. 75 +

- Siempre cubra la barra guía (4) con la funda (9) (Figura I) cuando transporte la motosierra.

USO DE LA MOTOSIERRA

⚠ADVERTENCIA: Lea y comprenda todas las instrucciones. El

incumplimiento de cualquiera de las instrucciones enumeradas a continuación puede provocar una descarga eléctrica, un incendio y/o lesiones personales graves.

• Protéjase del retroceso; este puede provocar lesiones graves o la muerte. Consulte “Protéjase contra el retroceso” en las Instrucciones de seguridad importantes, para evitar el riesgo del retroceso.
• No se estire. No corte por encima de la altura del pecho. Asegúrese de estar parado correctamente. Mantenga sus pies separados. Distribuya su peso en forma uniforme sobre ambos pies.
• Sujete firmemente el mango delantero (11) con su mano izquierda y el mango trasero (10) con su mano derecha de modo que su cuerpo esté a la izquierda de la barra guía.
• No sujete la motosierra por el protector delantero para la mano (3). Mantenga el codo del brazo izquierdo fijo para que el brazo izquierdo esté derecho a fin de resistir un retroceso.

ADVERTENCIA: Nunca sujete la motosierra con las manos en posición cruzada (mano izquierda en el mango trasero y mano derecha en el mango delantero).

⚠ADVERTENCIA: Nunca permita que alguna parte del cuerpo esté en línea con la barra guía (4) al utilizar la motosierra.

• Nunca la utilice mientras está en un árbol, en alguna posición complicada o en una escalera u otra superficie inestable. Puede perder el control de la motosierra, la que le provocará lesiones graves.
• Mantenga la motosierra funcionando a máxima velocidad todo el tiempo que esté cortando.
• Permita que la cadena realice el corte por usted. Solo aplique una leve presión. No aplique presión sobre la motosierra al final del corte.

ENCENDIDO/APAGADO

- Siempre asegúrese de estar parado correctamente y sujete la motosierra firmemente con ambas manos, con el pulgar y los dedos alrededor de ambos mangos.

- Para encender la herramienta, oprima el botón de bloqueo en apagado (2) y apriete el interruptor de gatillo (1) como se muestra en la Figura J. (Una vez que la herramienta esté funcionando usted puede soltar el botón de bloqueo en apagado).

- Para apagar la herramienta, suelte el interruptor de gatillo.

La tala es el proceso de cortar un árbol. Asegúrese de que la batería esté totalmente cargada antes de talar un árbol para que pueda terminar en una sola carga. No tale árboles cuando haya vientos fuertes.

ADVERTENCIA: La tala puede provocar lesiones. Solo debe realizarla una persona capacitada.

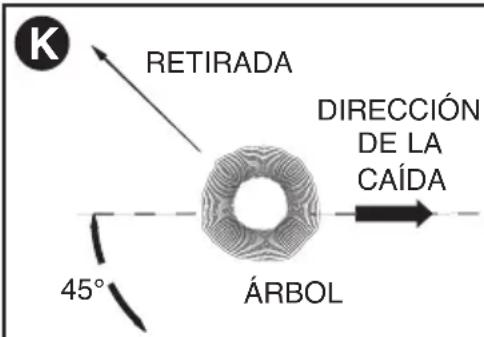

- (Figura K) Debe planificarse y despejarse una vía de retirada según

K RETIRADA DIRECCIÓN DE LA CAÍDA ÁRBOL 45°

sea necesario antes de iniciar los cortes. La vía de retirada debe extenderse hacia atrás y en diagonal con respecto a la parte posterior de la línea de caída prevista.

• Antes de iniciar la tala, tenga en cuenta la inclinación natural del árbol, la ubicación de las ramas más grandes y la dirección del viento para juzgar hacia dónde caerá el árbol. Tenga a mano cuñas (de madera, plástico o aluminio) y un mazo pesado.
  Retire la suciedad, piedras, cortezas sueltas, clavos, grapas y alambre del árbol donde se realizarán los cortes de tala.
• (Figura L) Muesca de entallado: haga una muesca de 1/3 del diámetro del árbol, perpendicular a la dirección de caída. Primero realice el corte de entallado horizontal inferior. Esto ayudará a evitar el pellizcamiento de la cadena de la motosierra o de la barra guía al realizar la segunda muesca.
• (Figura L) Corte auxiliar de tala: haga el corte auxiliar de tala al menos 51 mm (2 pulg.) más alto que el corte de entallado horizontal. Mantenga el corte auxiliar de tala paralelo al corte de entallado horizontal. Realice el corte auxiliar de tala de manera que haya madera suficiente para que funcione como una bisagra. La madera de bisagra evita que el árbol gire y caiga en la dirección incorrecta. No corte la bisagra.
• (Figura L) A medida que se acerca el corte de tala a la bisagra el árbol debería comenzar a caerse. Si existe alguna posibilidad de que el árbol no caiga en la dirección deseada o se balancee hacia atrás y trabe la cadena de la sierra, detenga el corte antes de que el corte de tala se complete y utilice cuñas para abrir el corte y tirar el árbol hacia a línea de caída deseada. Cuando el árbol comience a caer retire la sierra de cadena del corte, detenga el motor, deposite la sierra de cadena en el piso y luego utilice el trayecto de retirada planificado. Esté atento a la caída de ramas y también mire cuidadosamente donde camina.

L DIRECCIÓN DE LA CAÍDA MUESCA 5 CM (2 po) CORTE DE DESTRONQUE 5 CM (2 PULGADAS) BISAGRA

Desramado

El desramado es la eliminación de las ramas de un árbol caído. Cuando realice un desramado, deje las ramas inferiores más grandes para soportar el tronco separado del piso. Elimine las ramas pequeñas en un solo corte. Las ramas bajo tensión deben cortarse desde abajo hacia arriba para evitar que la motosierra se trabec como se muestra en la Figura M. Recorte las ramas desde el lado opuesto manteniendo el tronco del árbol entre usted y la motosierra. Nunca realice cortes con la motosierra entre las piernas ni se monte a horcajadas sobre la rama que cortará.

El aserrado es el corte de un árbol talado o tronco en trozos. La forma del corte depende de la manera en que se apoya el tronco. Utilice un caballete (Figura N) siempre que sea posible.

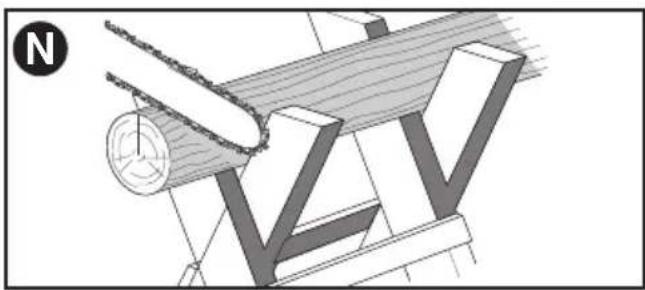

- (Figura N) Cuando utilice un caballete Esto es muy recomendable cuando sea posible. Coloque el tronco en una posición estable. Siempre corte del lado exterior de los brazos del caballete.

Siempre inicie un corte con la cadena funcionando a velocidad máxima.

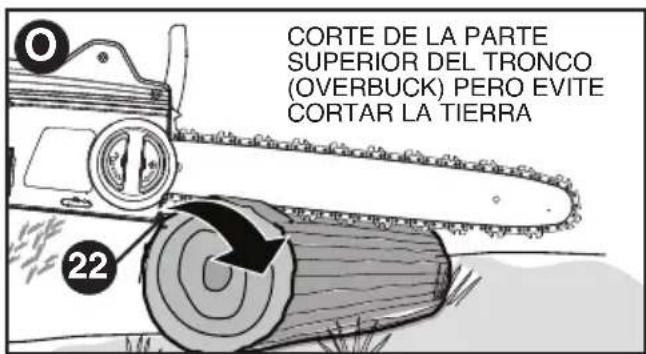

- Coloque la púa inferior (22) de la motosierra detrás del área del corte inicial como se muestra en la Figura O.

CORTE DE LA PARTE SUPERIOR DEL TRONCO (OVERBUCK) PERO EVITE CORTAR LA TIERRA 22

• Encienda la motosierra y luego gire la cadena y la barra hacia abajo en el árbol, utilizando la púa como una bisagra.
• Una vez que la motosierra alcance un ángulo de 45 grados, vuelva a nivelar la motosierra y repita los pasos hasta completar el corte.
• Cuando el árbol esté apoyado a todo lo largo, realice un corte desde la parte superior (aserrado superior), pero evite cortar en la tierra ya que esto desafilará su motosierra rápidamente.

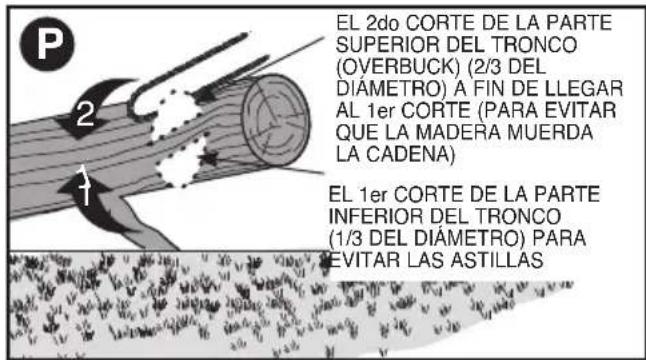

• (Figura P) Cuando está apoyado sobre un extremo

Primero, corte 1/3 del diámetro de la parte inferior (underbuck). Luego, realice el corte de acabado cortando hacia arriba para llegar al primer corte.

EL 2do CORTE DE LA PARTE SUPERIOR DEL TRONCO (OVERBUCK) (2/3 DEL DIÁMETRO) A FIN DE LLEGAR AL 1er CORTE (PARA EVITAR QUE LA MADERA MUERDA LA CADENA) EL 1er CORTE DE LA PARTE INFERIOR DEL TRONCO (1/3 DEL DIÁMETRO) PARA EVITAR LAS ASTILLAS

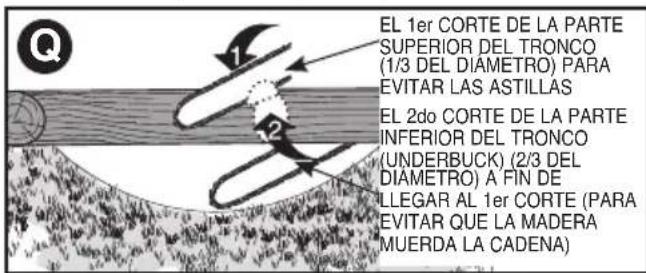

• (Figura Q) Cuando está apoyado sobre ambos extremos

Primero, corte 1/3 hacia abajo desde la parte superior Después, realice el corte de acabado cortando hacia abajo los 2/3 inferiores para llegar al primer corte.

EL 1er CORTE DE LA PARTE SUPERIOR DEL TRONCO (1/3 DEL DIAMETRO) PARA EVITAR LAS ASTILLAS EL 2do CORTE DE LA PARTE INFERIOR DEL TRONCO (UNDERBUCK) (2/3 DEL DIAMETRO) A FIN DE LLEGAR AL 1er CORTE (PARA EVITAR QUE LA MADERA MUERDA LA CADENA)

• (Figura R) Cuando está en una pendiente

Siempre párese cuesta arriba del tronco. Cuando "corte" para mantener un control total libere la presión de corte cerca del final del corte sin relajar la sujeción de los mangos de la sierra de cadena. No permita que la sierra entre en contacto

con el piso. Después de finalizar el corte, espere que la cadena de la sierra se detenga antes de mover la sierra de cadena. Siempre detenga el motor antes de trasladarse de un árbol a otro.

Para limpiar la herramienta, sólo utilice jabón suave y un paño húmedo. No utilice solventes para limpiar la cubierta plástica de la sierra. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en un líquido.

IMPORTANTE: para asegurar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes se deben realizar en los centros de mantenimiento autorizados o con otro personal de mantenimiento calificado, utilizando siempre piezas de repuesto idénticas. El mantenimiento regular asegura una vida larga y eficaz para su sierra de cadena. Le recomendamos que realice las siguientes verificaciones regularmente:

CADENA Y BARRA

Después de varias horas de uso, extraiga la barra de guía y la cadena y límpielas a fondo.

AFILADO DE LA CADENA DE LA SIERRA

⚠PRECAUCIÓN: cadena filosa. Siempre utilice guantes de protección cuando maneje la cadena. La cadena es filosa y puede cortarlo cuando no está en funcionamiento.

⚠ADVERTENCIA: cadena filosa en movimiento. Para evitar el funcionamiento accidental, asegúrese de que la batería está desconectada de la herramienta antes de realizar las siguientes operaciones. El incumplimiento de esta instrucción puede provocar graves lesiones personales.

NOTA: las cuchillas te quitará inmediatamente si tocan el suelo o un clavo durante el corte.

Para obtener el mejor rendimiento posible de la cadena de la sierra es importante mantener los dientes de la cadena filosos. Siga estos consejos útiles para el afilado de la cadena de sierra apropiado:

1. Para obtener mejores resultados utilice una lima de 4,5 mm y un sujetador de lima o una guía de limado para afilar su cadena. Esto seguramente hará que siempre obtenga los ángulos de afilado correctos.
2. Coloque el sujetador de lima en forma plana sobre la parte superior de la placa y del calibre de profundidad de la cortadora.

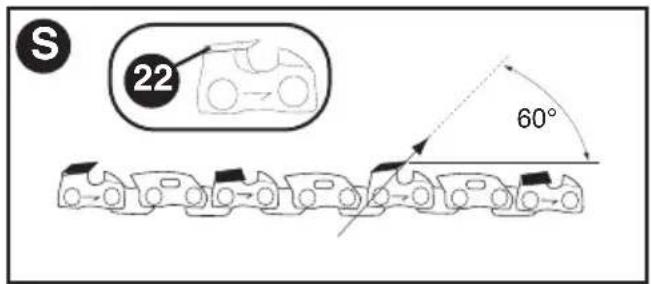

3. (Figura S) Mantenga la línea del ángulo de limado de la placa superior (22) de 30° de su guía de limado paralela a su

cadena (lima a 60° de la cadena vista desde arriba).

S 22 60°

1. Afile las cortadoras (23) primero del lado de la cadena. Lime desde la cara interna de cada cortadora hacia afuera. Después gire la sierra y repita los procesos (2,3,4) para las cortadoras del otro lado de la cadena.

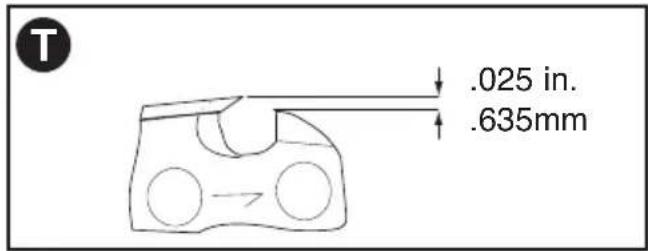

NOTA: Utilice una lima plana para limar las partes superiores de los rastrilladores (parte del eslabón de la cadena delante del cortador) de manera que estén a alrededor de 0,64 mm (0,025 pulg.) por debajo de las puntas de los cortadores como se muestra en la Figura T.

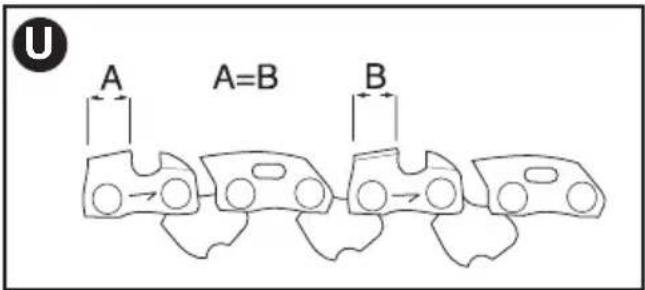

1. (Figura U) Mantenga todas las longitudes de la cortadora iguales.

1. Si las superficies cromadas de las placas superiores o laterales presentan daños, lime otra vez hasta eliminar el daño.

⚠PRECAUCIÓN: después del limado, la cortadora estará filosa, tenga extremo cuidado durante este proceso.

NOTA: cada vez que se afila la cadena, pierde algo de las cualidades de bajo retroceso y se debe tener extremo cuidado. No se recomienda afilar la cadena más de cuatro veces.

ACCESORIOS

⚠ADVERTENCIA: el uso de accesorios no recomendados en este manual puede ser peligroso.

Los accesorios están disponibles en su comercio minorista local o en el centro de mantenimiento de BLACK+DECKER más cercano.

• Esta motosierra es compatible con la cadena BLACK+DECKER RC1800
• Reemplace la barra con una barra de bajo contragolpe de 18 pulgadas correspondiente.

NOTA: Asegúrese de que el nuevo bar está equipado con un conjunto de tensión sin herramientas (16).

INFORMACIÓN DE MANTENIMIENTO

Todos los Centros de servicio de BLACK+DECKER cuentan con personal altamente capacitado dispuesto a brindar a todos los clientes un servicio eficiente y confiable en la reparación de herramientas eléctricas. Si necesita consejo técnico, reparaciones o piezas de repuesto originales de fábrica, póngase en contacto con el centro de servicio de BLACK+DECKER más cercano a su domicilio. Para ubicar su centro de servicio local, llame al 1-800-544-6986 o visite nuestro sitio www.blackanddecker.com. Este aparato digital Clase B cumple con la norma canadiense ICES-003.

GARANTÍA LIMITADA DE DOS AÑOS

Black & Decker (U.S.) Inc. garantiza que este producto está libre de defectos de material o mano de obra durante un período de dos (2) años desde la fecha de compra, siempre y cuando el producto se utilice en un entorno doméstico. Esta garantía limitada no cubre contra fallas debidas a mal uso, daño accidental o cuando se han realizado o intentado reparaciones por parte de cualquier otra persona ajena a Black+Decker y sus centros de mantenimiento autorizados. Un producto defectuoso que cumple con las condiciones de la garantía establecidas en el presente documento será remplazado o reparado sin costo de una dos maneras: La primera, que únicamente dará lugar a intercambios, consiste en devolver el producto al comerciante minorista donde fue comprado (siempre y cuando la tienda sea un comerciante minorista participante). Las devoluciones deben realizarse dentro del período establecido en la política para intercambios del comerciante minorista. Es posible que se requiera el comprobante de compra. Consulte al comerciante minorista sobre su política específica de devoluciones con respecto a los límites de tiempo para devoluciones o intercambios. La segunda opción es llevar o enviar (pagado por adelantado) el producto a un centro de mantenimiento de propiedad o con autorización de Black+Decker para

su reparación o remplazo a discreción de Black+Decker. Es posible que se requiera un comprobante de compra. Los centros de mantenimiento de propiedad o con autorización de Black+Decker en línea en www.blackanddecker.com.

Esta garantía no se aplica a los accesorios. Esta garantía le otorga derechos legales específicos y es posible que tenga otros derechos que varían de un estado a otro. En caso de que tenga alguna pregunta, comuníquese con el gerente del centro de mantenimiento de Black+Decker más cercano a usted. Este producto no está diseñado para uso comercial y, en consecuencia, dicho uso comercial de este producto anulará la garantía. Por medio del presente documento, se declina la responsabilidad de todas las demás garantías, explícitas o implícitas.

AMÉRICA LATINA: Esta garantía no se aplica a productos vendidos en América Latina. Para los productos que se venden en América Latina, consulte la información de garantía específica del país contenida en el empaque, llame a la compañía local o visite el sitio web para obtener dicha información.

ESTA GARANTIA NO APLICA CUANDO:

El producto se hubiese utilizado en condiciones distintas a las normales. El producto no hubiese sido operado de acuerdo con el instructivo de uso que se acompaña. El producto hubiese sido alterado o reparado por personas no autorizadas por nosotros.

Importador: Black+Decker S.A. de .C.V Bosque de Cidros Acceso Radiatas No.42 3ra.Seccion de Bosques de las lomas C.P.05120, Mexico, D.F. Tel: [phone]

DETECCIÓN DE PROBLEMAS

Problema Causa posible Solución posible

- La motosierra no • El cable no está • Enchufe la motosierra en un enciende. enchufado. tomacorriente que funcione.

- Se quemó el fusible del • Reemplace el fusible del circuito. (Si circuito. ____ el producto hace que el fusible del circuito se queme repetidamente, suspenda su uso de inmediato y haga que le realicen mantenimiento en un

centro de mantenimiento BLACK+DECKER o en un centro mantenimiento autorizado).

- Se dispara el interruptor • Reinicie el interruptor automático. (Si automático. el producto hace que el interruptor

suspenda su uso de inmediato y haga que le realicen mantenimiento en un

automático se dispare

centro de mantenimiento BLACK+DECKER o en un centro de mantenimiento autorizado).

- El cable o el interruptor - Haga que reemplacen el cable o el están dañados. interruptor en un centro de

mantenimiento BLACK+DECKE un centro de mantenimiento autorizado.

- No se accionó el botón de bloqueo en apagado. - Oprima el botón de bloqueo en apagado y luego oprima el interruptor

- Barra/cadena sobrecalentada. - La cadena está demasiado ajustada. - Consulte la sección “Ajuste de tensión de la cadena”.

- Se necesita lubricación. Consulte la sección “Llenado del depósito de aceite”.

- La cadena está suelta. • Tensión de la cadena • Consulte la sección “Ajuste de ajustada incorrectamente. tensión de la cadena”.

- Mala calidad de corte. • Tensión de la cadena • Consulte la sección “Ajuste de ajustada incorrectamente. tensión de la cadena”.

- Es necesario afilar la - Consulte la sección “Afilado de la cadena. - cadena de la

- Es necesario reemplazar NOTA: La tensión excesiva produce un la cadena. desgaste excesivo y una reducción en

la vida útil de la barra y la cadena.

Siempre asegúrese también de llenar

Consulte la sección "Reemplazo de la

debidamente con el

cadena de la n

- La unidad funciona - La cadena está instalada - Consulte las secciones sobre cómo pero no corta. - al revés. - instalar y quitar la cadena.

Solamente para Propósitos de México

Para conocer la ubicación del centro de servicio más cercano a fin de recibir ayuda con su producto, visite nuestro sitio Web www.blackanddecker.com.mx o llame a la línea de ayuda BLACK+DECKER al 01 800 847 2309/01 800 847 2312.

SOLAMENTE PARA PROPOSITOS DE MEXICO

Grupo Realsa en herramientas, S.A. de C.V.

Súper Manzana 69 MZ.01 Lote 30

(Av. Torcasita)

Col. Puerto Juárez

Cancún, Quintana Roo

Tel. [phone]

Ferre Pat de Puebla, S.A. de C.V.

16 de Septiembre No. 6149

Col. El Cerrito

Puebla, Puebla

Tel. [phone]

Ferre Pat de Puebla, S.A. de C.V.

Ejército Mexicano No. 15

Col. Ejido 1ro. de Mayo

Boca del Rio, Veracruz

Tel. [phone]

Servicio de Fabrica BLACK+DECKER, S.A. de C.V.

Lázaro Cardenas No. 18

Col. Obrera

Distrito Federal

Tel. [phone]

Representaciones Industriales Robles, S.A. de C.V.

Tezozomoc No. 89

Col. La Preciosa

Distrito Federal

Tel. [phone]

Gpo. Comercial de Htas. y Refacciones de Occidente, S.A. de C.V.

Av. La Paz No. 1779

Col. Americana, S. Juaréz

Guadalajara, Jalisco

Tel. [phone]

Herramientas y Equipos Profesionales

Av. Colón 2915 Ote.

Col. Francisco I. Madero

Monterrey, Nvo. León

Tel. [phone]

Htas. Portátiles de Chihuahua, S.A. de C.V.

Av. Universidad No. 2903

Perfiles y Herramientas de Morelia

Gertrudis Bocanegra No. 898

Col. Ventura Puente

Morelia, Michoacán

Tel. [phone]

Enrique Robles

Av. de la Solidaridad No. 12713

Col. La Pradera

Irapuato, Guanajuato

Tel. [phone]

Hernández Martinez Jeanette

Prolongación Corregidora Nte. No. 1104

Col. Arboledas

Queretaro, Qro.

Tel. [phone]

PARA OTRAS LOCALIDADES LLAME AL 01 800 847 2309 o 01 800 847 2312.

BLACK+DECKER S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS.

05120 MÉXICO, D.F

TEL. [phone]
