MODE D'EMPLOI PCE300 Porter-Cable
Merci d'avoir choisi PORTER-CABLE! Consulter le site Web www.portercable.com/ServiceAndSupport/ProductRegistration.aspx pour enregistrer votre nouveau produit.
Gracias por elegir PORTER-CABLE usted! Para registrar su nuevo producto, visite: www.portercable.com / ServiceAndSupport / ProductRegistration.aspx
Manuel d'instructions
Manual de'instrucciones
CATALOG NUMBER
N° DE CATALOGUE
CATÁLOGO N°
PCE300
est important que vous lisiez et compreniez ce mode d'emploi. Les informations qu'il contient concernent VOTRE SECURITE et visent à EVITER TOUT PROBLEME. Les symboles ci-dessous servent à vous aider à reconnaître cette information.
DANGER : Indique une situation dangereuse imminente qui, si elle n'est pas évitée, sera la mort ou des graves blessures.
AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle est pas évitée, pourrait causer la mort ou de graves blessures.
MISE EN GARDE : Indique une situation potentiellement dangereuse qui, si elle est pas évitée, pourrait causer des blessures mineures ou modérées.
AVIS : Utilisé sans le symbole d'alerte à la sécurité, indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut résulter en des dommages à la propriété.
Avertissements de sécurité généraux pour les outils électriques
⚠ AVERTISSEMENT: Lire tous les avertissements de sécurité et toutes les directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.
Conserver tous les avertissements et toutes les directives pour un usage ultérieur.
Le terme «outil électrique» cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).
1) Sécurité du lieu de travail
a) Tenir la zone de travail propre et bien éclairée. Les endroits sombres sont souvent des causes d'accidents.
b) Ne pas faire fonctionner d'outils électriques dans un milieu déflagrant, soit en présence de liquides inflammables, de gaz ou de poussière. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs.
c) Éloigner les enfants et les curieux au moment d'utiliser un outil électrique. Une distraction pourrait vous en faire perdre la maîtrise.
2) Sécurité en matière d'électricité
a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche en aucune façon. Ne jamais utiliser de fiche d'adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l'utilisation de fiches non modifiées correspondant à la prise.
b) Eviter tout contact physique avec des surfaces mises à la
terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre.
c) Ne pas exposer les outils électriques à la pluie ou à d'autres conditions où il pourrait être mouillé. La pénétration de l'eau dans un outil électrique augmente le risque de choc électrique.
d) Ne pas utiliser abusivement le cordon d'alimentation. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants ou des pièces mobiles. Les cordons endommagés ou emmêlés augmentent les risques de choc électrique.
e) Pour l'utilisation d'un outil électrique à l'extérieur, se servir d'une rallonge convenant à une telle utilisation. L'utilisation d'une rallonge conçue pour l'extérieur réduit les risques de choc électrique.
f) S'il est impossible d'éviter l'utilisation d'un outil électrique dans un endroit humide, brancher l'outil dans une prise ou sur un circuit d'alimentation dotés d'un disjoncteur de fuite à la terre (GFCI). L'utilisation de ce type de disjoncteur réduit les risques de choc électrique.
3) Sécurité personnelle
a) Etre vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu'un outil électrique est utilisé. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un simple moment d'inattention en utilisant un outil
électrique peut entraîner des blessures corporelles graves.
b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L'utilisation d'équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles.
c) Empêcher les démarrages intempestifs. S'assurer que l'interrupteur se trouve à la position d'arrêt avant de relier l'outil à une source d'alimentation et/ou d'insérer un bloc-piles, de ramasser ou de transporter l'outil. Transporter un outil électrique alors que le doigt repose sur l'interrupteur ou brancher un outil électrique dont l'interrupteur est à la position de marche risque de provoquer un accident.
d) Retirer toute clé de réglage ou clé standard avant de démarrer l'outil. Une clé standard ou une clé de réglage attachée à une partie pivotante peut causer des blessures.
e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l'outil électrique dans les situations imprévues.
f) S'habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles.
g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s'assurer que ceux-ci sont bien raccordés et utilisés. L'utilisation d'un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.
4) Utilisation et entretien d'un outil électrique
a) Ne pas forcer un outil électrique. Utiliser l'outil électrique approprié à l'application. L'outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.
b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout outil électrique dont l'interrupteur
est défectueux est dangereux et doit être réparé.
c) Débrancher la fiche du secteur ou le bloc-piles de l'outil électrique avant de faire tout réglage ou changement d'accessoire, ou avant de ranger l'outil électrique. Ces mesures préventives réduisent les risques de démarrage accidentel de l'outil électrique.
d) Ranger les outils électriques hors de la portée des enfants, et ne permettre à aucune personne n'étant pas familière avec un outil électrique (ou son manuel d'instruction) d'utiliser ce dernier. Les outils électriques deviennent dangereux entre les mains d'utilisateurs inexpérimentés.
e) Entretenir les outils électriques. Vérifier les pièces mobiles pour s'assurer qu'elles sont bien alignées et tournent librement, qu'elles sont en bon état et ne sont affectées par aucun trouble susceptible de nuire au bon fonctionnement de l'outil électrique. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. Beaucoup d'accidents sont causés par des outils électriques mal entretenus.
f) S'assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler.
g) Utiliser l'outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L'utilisation d'un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.
5) Réparation
a) Faire réparer l'outil électrique par un réparateur professionnel en n'utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l'outil électrique.
CONSIGNES DE RÈGLES DE SÉCURITÉ POUR TOUTES LES SCIES
⚠️ DANGER: Tenez les mains loin de la zone tranchante et de la lame. Tenez votre deuxième main sur la poignée auxiliaire ou sur le boîtier du moteur.
a) Si les deux mains tiennent la scie, elles ne peuvent pas être atteintes par la lame.
b) Ne pas passer les mains sous la pièce. Le dispositif de sécurité ne peut pas vous protéger de la lame sous la pièce.
c) Régler la profondeur de coupe à l'épaisseur de la pièce. On devrait apercevoir une dent de lame incomplète des dents de la lame sous la pièce.
d) Ne jamais tenir la pièce dans ses mains ou la placer de travers sur ses jambes pour la couper. Fixer la pièce à une plateforme stable. Il est important de soutenir la pièce correctement afin de minimiser l'exposition des parties du corps à la lame, de coincer celle-ci ou de perdre la maîtrise de l'outil.
e) Tenir l'outil électrique par sa surface de prise isolée dans une situation où l'outil de coupe peut entrer en contact avec un câblage dissimulé ou avec son propre cordon d'alimentation.
Tout contact avec un fil « sous tension » mettra également « sous tension » les pièces métalliques exposées de l'outil et donnera une décharge électrique à l'opérateur.
f) En cas de sciage en long, toujours utiliser un guide longitudinal ou à bord droit. Le guide augmente la précision de la découpe et réduit les chances de grippage de lame.
g) Toujours utiliser des lames dont l'alésage est de taille et de forme appropriées (diamant contre circulaire). Les lames qui ne correspondent pas au matériel de montage de la scie tourneront de manière excentrée et entraîneront des pertes de maîtrise.
h) Ne jamais utiliser de rondelles ou d'écrous de lame endommagés ou incorrects. Les rondelles et les écrous de lame ont été spécifiquement conçus pour votre scie afin d'en optimiser les performances et la sécurité de fonctionnement.
CAUSES DE L'EFFET DE REBOND ET PREEVENTION PAR L'OPÉRATEUR
- L'effet de rebond est une réaction soudaine d'une lame de scie pincée, accrochée ou mal alignée, qui cause un saut vertical d'une scie non contrôlée hors de l'ouvrage et en direction de l'opérateur.
-
Lorsque la lame est pincée ou accrochée par la fermeture du trait de scie, elle se bloque et la réaction du moteur renvoie rapidement l'unité en arrière et en direction de l'opérateur.
-
Si la lame est tordue ou mal alignée dans la coupe, les dents situées sur l'arête arrière de la lame peuvent mordre la surface du bois et causer une montée de la lame hors du trait de scie et un bond de celle-ci vers l'opérateur.
- Un effet de rebond est le résultat d'une mauvaise utilisation de la scie ou de procédures ou de conditions de fonctionnement incorrectes. Il peut être évité en prenant les précautions nécessaires telles que décrites ci-dessous :
a) Saisir fermement la scie avec les deux mains et positionner vos bras de sorte à résister aux forces du rebond.
Positionner votre corps d'un côté ou l'autre de la lame de la scie et non dans sa trajectoire. Un effet de rebond pourrait provoquer un saut de la scie vers l'arrière. L'opérateur peut maîtriser les forces du rebond avec de telles mesures de précaution.
b) Lorsque la lame se bloque ou lors de l'interruption d'une découpe pour toute raison, relâcher la détente et tenir la scie immobile dans le matériau jusqu'à ce que la lame s'immobilise complètement. Ne jamais essayer de retirer la scie de la pièce ou de tirer la scie vers l'arrière pendant que la lame est en mouvement. Un effet de rebond pourrait se produire. Rechercher et prendre les actions correctives nécessaires pour éliminer les causes du grippage de la lame.
c) Lors du redémarrage d'une scie dans une pièce, centrer la lame dans le trait de scie et vérifier que les dents de scie ne sont pas engagées dans le matériau. Si la lame de la scie est bloquée, elle pourrait se déplacer ou produire un rebond au redémarrage de la scie.
d) Soutenir les grands panneaux pour minimiser le risque de pincement de lame et d'effet de rebond. Les grands panneaux tendent à s'affaisser sous leur propre poids. Installer des pièces d'appui sous le panneau, des deux côtés, près de la ligne de coupe et du bord du panneau.
e) Ne pas utiliser de lames émoussées ou endommagées. Des lames non aiguisées ou incorrectement placées produisent un trait de scie étroit et entraînent des frottements excessifs, des grippages de lame et des effets de rebonds.
f) Les leviers de blocage de profondeur de lame et d'ajustement de biseau doivent être serrés et
solidement fixés avant d'effectuer une coupe. Si le réglage de la lame se décale pendant la découpe, il peut causer un grippage et un effet de rebond.
g) Faire particulièrement attention lors de la réalisation d'une « découpe en plongée » dans des murs existants ou d'autres zones sans visibilité. La lame en saillie est susceptible de couper des objets pouvant causer des effets de rebonds.
DIRECTIVES DE SÉCURITÉ CONCERNANT LE PROTÉGE- LAME INFÉRIEUR
a) Vérifier, avant chaque utilisation, que le protège-lame inférieur se ferme bien. Ne pas utiliser la scie si le protège-lame inférieur ne se déplace pas librement ou ne ferme pas instantanément. Ne jamais fixer ou attacher le protège-lame inférieur en position ouverte. Si la scie tombe accidentellement, le protège-lame inférieur pourrait se plier. Relever le protège-lame inférieur à l'aide de la poignée de rétraction et s'assurer qu'il se déplace librement et ne touche pas la lame ou aucune autre pièce, et ce, à tous les angles et à toutes les profondeurs de coupe.
b) Vérifier le fonctionnement du ressort du protège-lame inférieur. Si le protège-lame et le ressort ne fonctionnent pas correctement, ils doivent être réparés avant utilisation. Le pare-main inférieur peut fonctionner lentement à cause de pièces endommagées, de dépôts collants ou d'accumulation de débris.
c) Le protège-lame inférieur ne doit être rétracté manuellement que pour des découpes spéciales telles « Découpes en plongée » et « Découpes combinées ». Relever le protège-lame inférieur avec la poignée de rétraction et le relâcher immédiatement une fois que la lame a mordu dans la pièce. Pour tout autre type de sciage, le protège-lame inférieur doit fonctionner automatiquement.
d) Toujours vérifier que le protège-lame inférieur recouvre la lame avant de poser la scie sur l'établi ou sur le sol. Une lame non protégée et continuant de tourner fera déplacer la scie vers l'arrière, coupant ainsi tout ce qui se trouve dans son chemin. Prendre note du temps que prend la lame pour s'arrêter après que la détente soit relâchée.
DIRECTIVES DE SÉCURITÉ SUPPLÉMENTAIRES : SCIES
CIRCULAIRES
- Utiliser des pinces ou tout autre moyen pratique de soutenir et de fixer solidement la pièce sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps n'est pas suffisamment stable et risque de provoquer une perte de maîtrise de l'outil.
- Il faut se tenir de l’un ou l’autre côté de la lame de la scie et non dans sans trajectoire. L’EFFET DE REBOND risque de faire rebondir la scie vers l’arrière (consulter les rubriques « Causes de l’effet de rebond et prévention par l’opérateur » et « EFFET DE REBOND »).
- Éviter de couper des clous. Inspector le bois et retirer tous les clous qui s'y trouvent avant d'entamer la découpe. - Toujours s'assurer que rien ne nuit au mouvement du pare-main inférieur.
- Le régime nominal (vitesse) des accessoires doit au minimum égaler la vitesse recommandée sur l'étiquette d'avertissement de l'outil. Les meules et autres accessoires allant plus vite que le régime nominal peuvent être projetés et provoquer des blessures. Le régime nominal des accessoires doit toujours se situer au-dessus de la vitesse de l'outil, tel que l'indique la plaque signalétique de l'outil.
- Toujours s'assurer que la scie est propre avant de l'utiliser.
- Cesser d'utiliser la scie et la faire réparer si un bruit inhabituel ou un fonctionnement anormal se produit.
- Toujours être certain que tous les composants sont montés adéquatement et solidement avant d'utiliser l'outil.
- Toujours manipuler soigneusement la lame de la scie au moment de la pose ou de la dépose ou lors de l'enlèvement du losange défonçable.
- Toujours attendre le plein régime du moteur avant d'amorcer une coupe.
- Toujours maintenir les poignées sèches, propres et exemptes d'huile et de graisse. Tenir fermement l'outil à deux mains au moment de l'utiliser.
- Toujours être vigilant, surtout durant les opérations répétitives et monotones. Toujours être certain de la position de ses mains par rapport à la lame.
- Se tenir à l'écart des extrémités de la pièce, car des morceaux pourraient tomber après la coupe. Les morceaux peuvent être chauds, tranchants ou lourds. Il peut en résulter des blessures corporelles graves.
- Remplacer ou réparer les cordons endommagés. S'assurer que la rallonge
est en bon état. Utiliser uniquement une rallonge à 3 fils pourvue d'une fiche de mise à la terre à 3 broches et d'une prise à 3 fentes correspondant à la fiche de l'outil.
- Pour la sécurité de l'utilisateur, utiliser une rallonge de calibre adéquat (AWG ou American Wire Gauge [calibrage américain normalisé des fils]). Plus le numéro de calibre de fil est petit et plus sa capacité est grande, par exemple un calibre 16 a plus de capacité qu'un calibre 18. Une rallonge de calibre inférieur causera une chute de tension de ligne et donc une perte de puissance et une surchauffe. Si plus d'une rallonge est utilisée pour obtenir la longueur totale, s'assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau suivant indique le calibre approprié à utiliser selon la longueur de la rallonge et l'intensité nominale de la plaque signalétique. En cas de doute, utiliser le calibre suivant le plus gros. Plus le numéro de calibre est petit, plus le cordon est lourd.
⚠ MISE EN GARDE :Les lames continuent de fonctionner après l'arrêt de l'outil. Il peut en résulter des blessures corporelles graves.
⚠ AVERTISSEMENT : Toujours porter une protection auditive appropriée conformément à la norme ANSI S12.6 (S3.19) lors de l'utilisation du produit. Dans certaines conditions et selon la durée d'utilisation, le bruit émis par ce produit peut contribuer à une perte auditive.
⚠ AVERTISSEMENT : Toujours utiliser une protection oculaire adéquate. Tous les utilisateurs et toutes les personnes à proximité doivent porter une protection oculaire conforme à la norme ANSI Z87.1.
⚠ AVERTISSEMENT : TOUJOURS PORTER DES LUNETTES DE SECURITÉ. Les lunettes de vue ne constituent PAS des lunettes de sécurité. Utiliser également un masque protecteur ou antipoussières si l'opération de coupe génère de la poussière. TOUJOURS porter un équipement de sécurité homologué :
- protection oculaire conforme à la norme ANSI Z87.1 (CAN/CSA Z94.3);
- protection auditive conforme à la norme ANSI S12.6 (S3.19);
- protection des voies respiratoires conforme aux normes NIOSH/OSHA.
⚠ AVERTISSEMENT : Certaines poussières produites par les travaux de ponçage, de sciage, de meulage, de perçage et autres contiennent des produits chimiques reconnus par l'État
de la Californie pour causer le cancer, des anomalies congénitales ou d'autres problèmes liés aux fonctions reproductrices. Voici quelques exemples de ces produits chimiques :
- Le plomb des peintures à base de plomb, la silice cristalline provenant des briques, du ciment et d'autres produits de maçonnerie ainsi que l'arsenic et le chrome issus du bois traité chimiquement.
Les risques reliés à l'exposition à ces poussières varient selon la fréquence à laquelle l'utilisateur travaille avec ce type de matériau.
Pour réduire l'exposition à ces produits chimiques, travailler dans un endroit bien aéré et porter un équipement de sécurité approuvé comme un masque antipoussières conçu spécialement pour filtrer les particules microscopiques.
- Eviter le contact prolongé avec les poussières produites par les activités de ponçage, sciage, meulage, perçage et autres activités de construction.
Porter des vêtements de protection et laver les parties du corps exposées avec une solution d'eau et de savon. Le fait de laisser la poussière pénétrer dans la bouche et les yeux ou de la laisser reposer sur la peau peut promouvoir l'absorption de produits chimiques nocifs.
⚠ AVERTISSEMENT : L'utilisation de cet outil peut produire ou propulser des poussières qui pourraient causer des problèmes respiratoires graves et permanents ou d'autres problèmes médicaux. Toujours porter un appareil respiratoire approuvé par le NIOSH/I'OSHA pour se protéger de la poussière. Diriger les particules loin du visage et du corps. Toujours utiliser l'outil dans des endroits bie aérés et veiller à dépoussiérer correctement la zone de travail. Utiliser un système de dépoussiérage lorsque c'est possible.
PROTÉGEZ-VOUS DES EFFETS DE REBOUND
- LES EFFETS DE REBOND PEUVENT ÊTRE CAUSÉS par pincements, torsions, accrochages ou blocages de scie durant une découpe. Si la lame est tordue ou mal alignée dans la coupe, les dents situées sur l'arête postérieure de la lame peuvent creuser dans la surface du bois et causer une escalade de la lame hors du trait de scie et un saut en direction de l'opérateur.
POUR RÉDUIRE LE RISQUE D'EFFET DE REBOND
- Serrer fermement la scie avec les deux mains en tout temps.
- Rester attentif – conserver la maîtrise de l'outil.
- Soutenir les longs matériaux qui dépassent. Lorsque le matériau est coupé et fragilisé, il s'affaissera et entraînera un pincement de lame.

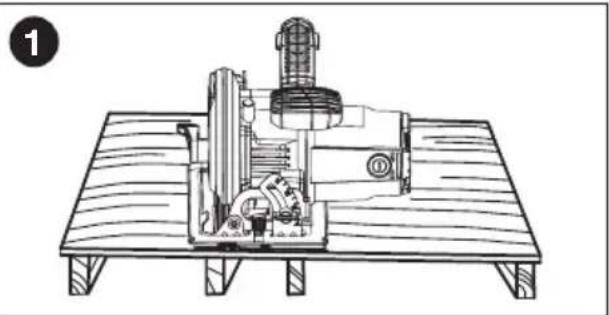

- Soutenir les grands panneaux comme il est illustré (fig. 1). Les pièces soutenues uniquement aux extrémités (fig. 2) provoqueront un pincement de lame.
- Éviter de scier au-dessus de votre tête. Les matériaux peuvent fléchir et pincer la lame.

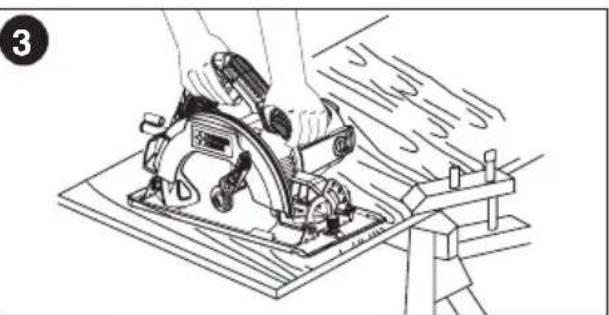

- S'assurer que le matériau à découper est serré (figure 3), solidement soutenu et en équilibre sur une surface de travail solide, stable et mise à niveau. Soutenir la pièce de sorte que la plus large partie de la semelle de la scie soit sur la partie de la pièce qui ne tombe pas après réalisation de la coupe. Ne jamais tenir à la main la portion de la pièce qui sera coupée (figure 4)
• Garder les lames aiguisées et propres.
- Utiliser un guide longitudinal ou à règle droite lors de sciage en long. Faire attention, car la bande découpée peut s'affaisser ou se tordre, fermer ainsi le trait de scie, pincer la lame et provoquer un EFFET DE REBOND.
- Ne pas forcer l'outil. Des paramètres du bois tels que nœuds, dureté, solidité, humidité, bois traité par pression et fraîchement coupé peuvent fortement charger la scie et provoquer un blocage. Pousser la scie plus lentement lorsque cela se produit.
- Ne pas retirer la scie de l'ouvrage pendant une opération de coupe lorsque la lame se déplace.
- Laisser la scie atteindre son plein régime avant de placer la lame en contact avec le matériau à couper. Un démarrage de la scie lorsque la lame est en contact avec la pièce ou dans le trait de coupe peut provoquer des blocages ou un mouvement soudain de la scie vers l'arrière.
- Ne jamais essayer de soulever la scie lors d'une opération de coupe biseautée. Cela provoque le grippage et le blocage de la lame.
- Fixer toujours votre ouvrage pour éviter tout mouvement durant la découpe.
- N'essayer pas de forcer la scie sur sa ligne si la coupe commence à dévier. Cela peut provoquer des EFFETS DE REBOND. Arrêter la scie et laisser la lame ralentir et s'immobiliser. La retirer du trait de coupe et entamer une nouvelle coupe sur la ligne.
- Régler la profondeur de la scie de telle sorte qu'une seule dent de la lame dépasse de la surface inférieure de l'ouvrage (figure 7).
- Ne pas faire reculer une lame en rotation dans la coupe. Suite à une torsion de la scie, l'arête postérieure de la lame peut mordre dans le matériau, sortir de la pièce et se déplacer rapidement en direction de l'opérateur.
- Eviter de couper des clous. Inspector le bois et retirer tous les clous qui s'y trouvent avant d'entamer la découpe.
MOTEUR
S'assurer que le bloc d'alimentation est compatible avec l'inscription de la plaque signalétique. Un régime de 120 volts c.a. signifie que votre outil fonctionnera sur une alimentation domestique standard de 60 Hz. Ne pas faire fonctionner des outils à courant alternatif (c.a.) sur un courant continu (c.c.). Un régime nominal de 120 volts c.a./c.c. signifie que votre outil fonctionnera avec une alimentation standard 60 Hz c.a. ou c.c.
Ce renseignement figure sur la plaque signalétique. Une plus faible tension entraînera une baisse de régime, ce qui peut entraîner une surchauffe. Tous les outils PORTER-CABLE sont testés en usine; si cet outil ne fonctionne pas, vérifier le bloc d'alimentation. Cet outil est à courant alternatif seulement.
UTILISATION PRÉVUE
Cette scie circulaire est conçue pour des applications de coupe de bois. Ne pas utiliser d'accessoires à l'eau avec cette scie. Ne pas utiliser de meules ou de lames abrasives. Ne pas utiliser dans des conditions humides ou en présence de liquides ou de gaz inflammables.
- En cas d'utilisation d'une rallonge, s'assurer que les valeurs nominales de la rallonge utilisée correspondent bien à celles de l'outil alimenté. L'usage d'une rallonge de calibre insuffisant causera une chute de tension entraînant perte de puissance et surchauffe. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et l'intensité nominale indiquée sur la plaque signalétique. En cas de doutes, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.
| Tension | Calibre minimal des cordons de rallongeLongueur totale du cordon en pieds | ||||
| 120V | 0-25(0-7,6m) | 26-50(7,6-15,2m) | 51-100(15,2-30,4m) | 101-150(30,4-45,7m) | |
| 240V | 0-50(0-15,2m) | 51-100(15,2-30,4m) | 101-200(30,4-60,9m) | 201-300(60,9-91,4m) | |
| Intensité (A) | |||||
| Au moins | Au plus | Calibre moyen des fils (AWG) | |||
| 0 | - 6 | 18 | 16 | 16 | 14 |
| 6 | - 10 | 18 | 16 | 14 | 12 |
| 10 | - 12 | 16 | 16 | 14 | 12 |
| 12 | - 16 | 14 | 12 | Non recommandé | |
L'étiquette apposée sur votre outil peut comprendre les symboles suivants.
V....volts
mW ..... milliwatts
nm ....longueur d'onde en
nanomètres
A.....ampères
Hz......hertz
W......watts
min......minutes
\~ ou AC ....courant alternatif
--- ou DC..courant continu
no sous vide
Construction de classe I (mis à la terre)
⊕......borne de mise à la minute
☐ ......Construction de classe II
A......symbole d'avertissement
.../min......tours à la minute
Lire le mode d'emploi avant l'utilisation
Utiliser une protection respiratoire adéquate.
Utiliser une protection oculaire adéquate.
O....Utiliser une protection auditive adéquate.

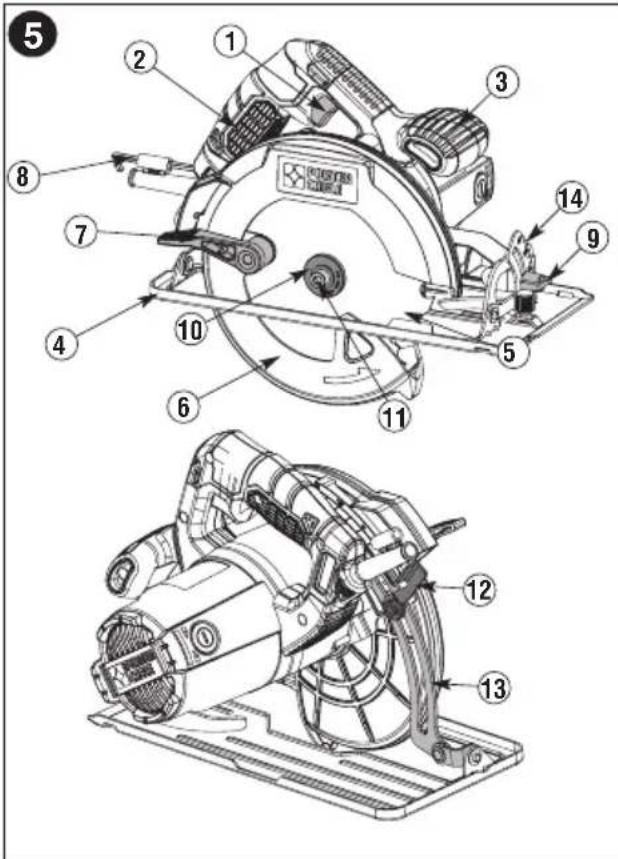

APERÇU GÉNÉRAL (fig. 5)
- Interrupteur marche/arrêt
- Poignée principale
- Poignée secondaire
- Châssis
- Lame de scie
- Carter inférieur de lame
- Levier rétractant du carter inférieur
- Clé hexagonale de lame
- Bouton de réglage de biseau
- Rondelle externe du serre-lame
- Boulon de retenue de lame
- Levier de réglage de profondeur
- Échelle de profondeur
- Échelle d'angle de bisea
Cette scie circulaire a été conçue pour la découpe du bois. Ne pas utiliser d'accessoires d'alimentation en eau avec cette scie. Ne pas utiliser de meules ou de lames abrasives. Ne pas l'utiliser en milieu ambiant humide ou en présence de liquides ou de gaz inflammables. Ne découper aucun matériau en métal, plastique, béton, maçonnerie ou fibrociment avec cette scie.
Montage et réglage
AVERTISSEMENT : débrancher systématiquement la scie du bloc d'alimentation avant l'une des opérations suivantes.
Réglage de la profondeur de coupe
(Fig. 6 et 7)

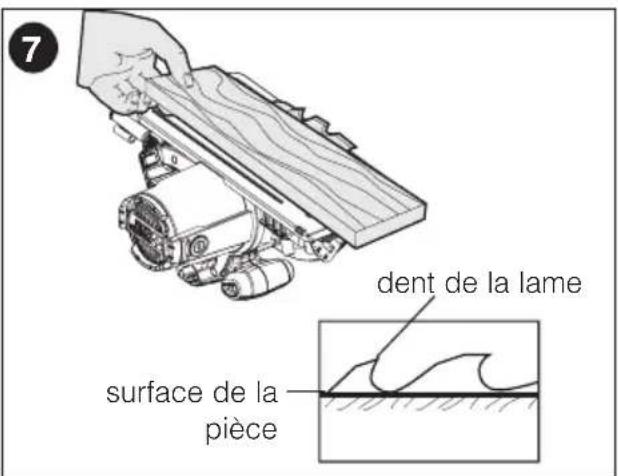

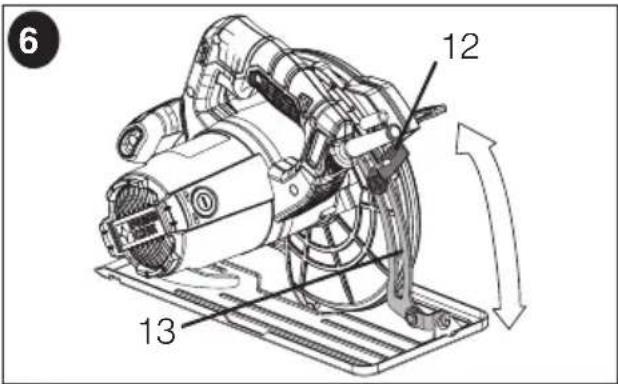

La profondeur de coupe doit être réglée en fonction de l'épaisseur de la pièce à travailler.
- Desserrez le levier (12) pour déverrouiller le châssis de scie.
- Déplacez le châssis de scie (4) sur la position désirée. La profondeur de coupe correspondante sera lisible sur l'échelle (13).
- Resserrez le levier pour verrouiller le châssis de scie en place.
- Ajustez le réglage de profondeur de la scie de façon à ce qu'une dent de la scie se trouve sous la pièce à travailler, comme illustré en figure 7.


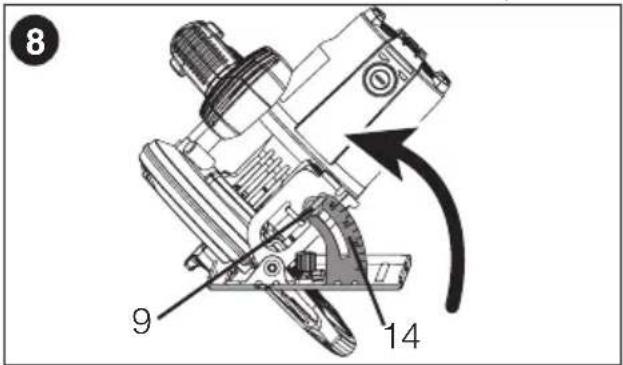

7 dent de la lame surface de la pièceRÉGLAGE DE L'ANGLE DE BISEAU (FIG. 8)
Cet outil peut être réglé sur des angles de biseau entre 0° et 45°.
- Desserrer le bouton de verrouillage (9) pour déverrouiller le sabot de la scie.
- Mettre le sabot de la scie (4) dans la position désirée. L'angle de biseau correspondant peut être lu sur l'échelle (14).
- Serrer le bouton de verrouillage pour maintenir le sabot de la scie en place.


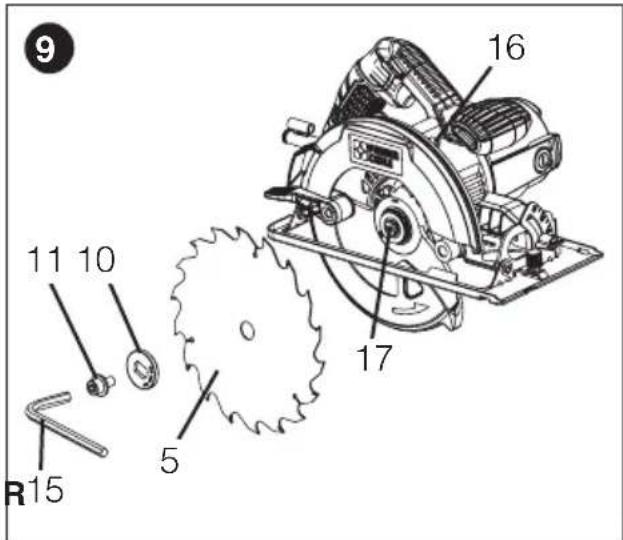

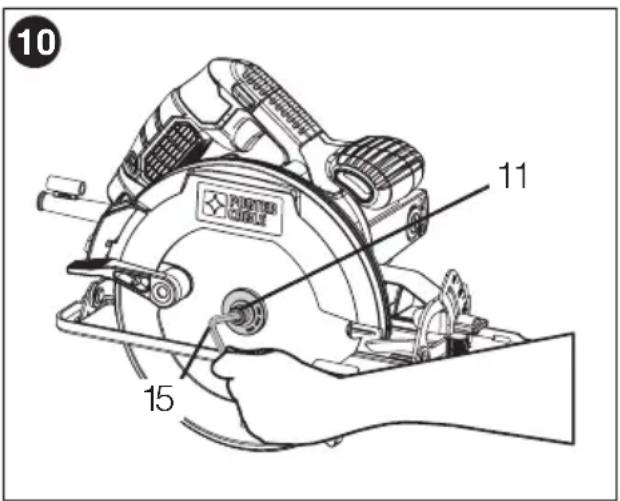

8 9 14Installation de la lame (Fig. 9 et 10)
- Appuyez sur le verrouillage de broche (16) tout en tournant la lame jusqu'à enclencher l'arbre de broche.
- Desserrez et retirez le boulon de retenue de lame (11) en tournant la clé hexagonale (15) vers la gauche (figure 9).
- Retirez la rondelle externe du serre-lame (10).
- Placez la lame (5) sur l'arbre de broche (17), en vous assurant que la flèche sur la lame pointe dans la même direction que la flèche sur le carter supérieur de l'outil.
- Disposez la rondelle externe sur la broche, le côté large et plat contre la lame.
- Insérez le boulon de retenue de lame (11) dans l'orifice de la broche.
- Resserrez soigneusement le boulon de retenue de lame en tournant la clé hexagonale vers la droite pour serrer la vis de fixation de lame.
- Relâchez le bouton de verrouillage de la broche.
- Desserrez et retirez le boulon de retenue de lame (11) en tournant la clé hexagonale (15) vers la gauche (figure 10).
- Retirez la rondelle externe du serrelame (10).
• Retirez la lame de scie (5).
AVIS : ne jamais activer le verrouillage de broche alors que la scie est en marche. Ne jamais mettre la scie en marche alors que le verrouillage de broche est activé. La scie pourrait être sérieusement endommagée.
AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, lire, comprendre et suivre toutes les consignes importantes de sécurité et toutes les instructions avant d'utiliser l'outil.
PROTECTION CONTRE LES REBONDS
Alors que l'outil est débranché, suivez toutes les instructions d'assemblage, de réglage et de paramétrage.
S'assurer que le carter inférieur fonctionne correctement. Sélectionnez la lame adaptée au matériau à découper.
- Mesurez et faites le tracé de la ligne à couper.
- Soutenez et sécurisez correctement la pièce à travailler (reportez-vous aux Règles et consignes de sécurité).
- Utilisez l'équipement de sécurité approprié et requis (reportez-vous aux Consignes de sécurité).
- Sécurisez et entretenez la zone de travail (reportez-vous aux Consignes de sécurité).
- Alors que la fiche est branchée et
le carter fermé, assurez-vous que l'interrupteur de la scie peut la mettre en marche et l'arrêter.
AVERTISSEMENT : il est important de soutenir la pièce à travailler correctement et de maintenir la scie fermement pour prévenir toute perte de contrôle et minimiser tout risque de dommages corporels. La figure 3 illustre la position correcte des mains.
Fonctionnement
INTERRUPTEUR
- Pour utiliser l'outil, appuyez sur la gâchette (1). L'outil continuera de tourner tant que vous appuierez sur la gâchette.
- Pour arrêter l'outil, relâchez la gâchette (1). L'outil ne peut être verrouillé en marche, et sa gâchette ne doit l'être en aucune manière.
Opérations de coupes
AVERTISSEMENT : alors que l'outil est débranché, suivre toutes les instructions d'assemblage, de réglage et de paramétrage. Vérifier le bon fonctionnement du carter inférieur de lame en le repoussant pour l'ouvrir complètement à l'aide du levier du carter inférieur, puis le libérer pour s'assurer que le carter inférieur de lame se referme et recouvre complètement et rapidement la lame. Sélectionner la lame adaptée au matériau à découper.
AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, maintenir systématiquement l'outil à deux mains.
- Une fois l'outil mis en marche, laissez la lame tourner à plein régime avant de commencer à découper.
- Appliquez une pression légère sur l'outil pendant la coupe.
- Conservez systématiquement la surface inférieure du châssis tout contre la pièce à travailler.
Conseils pour un usage optimum
AVERTISSEMENT : le fait de découper des plastiques, du bois enduit de sève ou autres matériaux pouvant causer l'accumulation de matériaux fondus sur les pointes de lame et le corps de lame, augmente les risques de surchauffe et de grippage de lame lors de la coupe.
- La scie circulaire utilise des lames de 184 mm (7 1/4 po) de diamètre ayant un alésage de 16 mm (5/8 po) de diamètre. Les lames à utiliser doivent être prévues pour un régime minimum de 6000 tr/min. NE PAS utiliser de meules abrasives.
- Utilisez des disques en acier trempé pour couper le bois, l'aluminium, le plastique et tous les types de bois lamifiés.
- Utilisez les disques diamant pour couper la céramique et le carrelage.
- Utilisez les lames à pointe de carbure pour le bois et le plastique seulement.
- Pour minimiser l'éclatement du fini du matériau d'une pièce à travailler, coupez le matériau avec le fini à l'envers.
- Lorsqu'il n'est pas possible de mettre le fini à l'envers, comme pour découper des stratifiés, arrimez soigneusement un morceau de rebut en contreplaqué au fini puis couper les deux matériaux en même temps.
Coupe longitudinale
AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, maintenir systématiquement l'outil à deux mains.
- Une coupe longitudinale est une coupe de larges matériaux en bandes plus étroites dans le sens du grain du matériau.
- Utilisez comme accessoire, un dispositif de guidage ou arrimez un guide de chant au matériau pour servir de guide lors des coupes longitudinales.

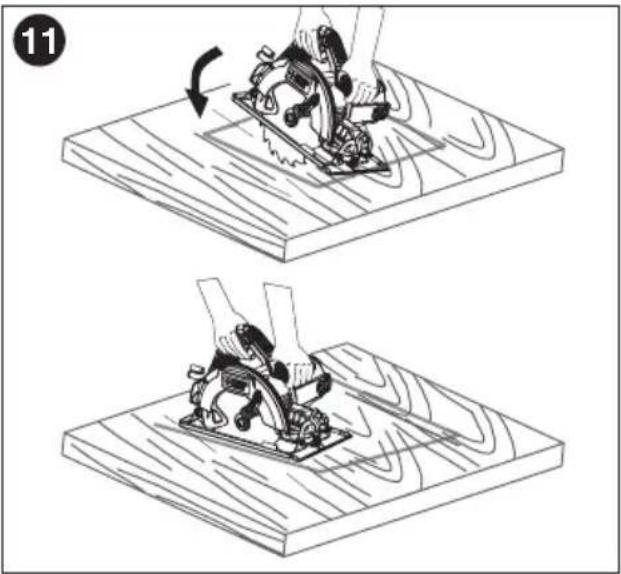

COUPE INTERNE (Fig. 11)
AVERTISSEMENT : ne jamais bloquer le carter de lame en position haute. Ne jamais déplacer la scie vers l'arrière pendant une coupe interne. Cela pourrait faire sortir la scie de la surface de travail et poser des risques de dommages corporels.
Une coupe interne peut être effectuée sur un sol, un mur ou toute autre surface plane.
- Réglez la plaque d'assise de la scie de façon à ce que la lame coupe à la profondeur désirée.
- Inclinez la scie vers l'avant puis posez l'avant de la plaque d'assise sur le matériau à couper.
- À l'aide du levier rétractant, rétractez le carter de lame inférieur vers le haut. Abaissez l'arrière de la plaque d'assise jusqu'à ce que les dents de scie touchent légèrement la ligne de coupe.
-
Relâchez le carter de lame (son contact avec la pièce le maintiendra en position pour commencer librement à faire la coupe). Retirez la main du levier de carter et agrippez fermement la poignée secondaire (3), comme illustré en figure 11. Positionnez corps et bras de façon à pouvoir résister à tout rebond possible.
-
Avant de démarrer la scie, assurez-vous que la lame n'est pas en contact avec la surface à couper.
- Démarrez le moteur et abaissez graduellement la scie jusqu'à ce que la plaque d'assise soit à plat sur le matériau à couper. Avancez la scie le long de la ligne de coupe jusqu'à ce que la coupe soit terminée, comme illustré en figure 11.
- Relâchez la gâchette et laissez la lame s'arrêter complètement avant de retirer la scie du matériau.
- Pour commencer toute nouvelle coupe, répétez la procédure ci-dessus.

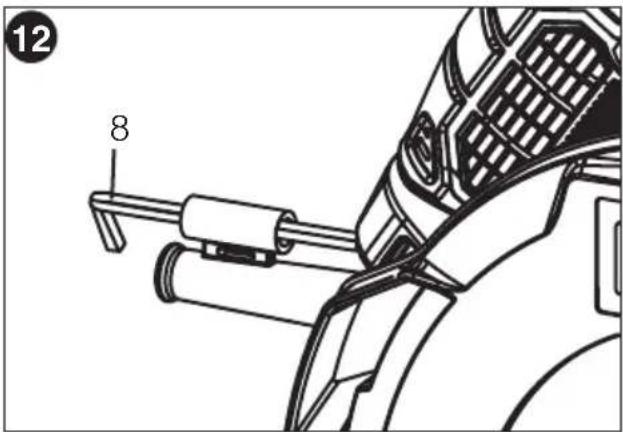

Stockage de clé (fig. 12)
La clé hexagonale (8) peut être entreposée sur le câblé, comme illustré en figure 12.
AVERTISSEMENT : débrancher l'outil avant d'installer ou retirer un accessoire, avant tout réglage ou toute réparation.
Nettoyer l'outil seulement avec un savon doux et un chiffon humide. Ne laisser aucun liquide pénétrer dans l'outil. Ne
DÉPANNAGE
Problème
Cause possible
Solution possible
- L'appareil refuse de • Cordon d'alimentation • Brancher l'outil dans démarrer. non branché. une prise qui fonctionne.
- Le fusible du circuit est grillé. • Remplacer le fusible du circuit. (Si le produit fait
- Le disjoncteur est déclenché.
zéro. (Si le produit fait
| griller | de | façé |
| le | fusible | du |
| immédiatement | d’utilis | |
| produit | et | le |
| dans | un | cent |
| réparation | PORTER-CAB | |
| ou | un | centre |
| autorisé.) | ||
- Remettre le disjoncteur à
- Le cordon d'alimentation ou la prise de courant est
- Faire remplacer le cordon ou l'interrupteur dommagé(e).
| déclencher | de | |
| répétée | le | dis |
| arrêter | immédiatemer | |
| d’utiliser | le | pi |
| faire | réparer | |
| centre | de | rép |
| PORTER-CABLE ou un | ||
| centre | de | |
| réparation | autorisé.) | |
| au | centre | de |
| PORTER-CABLE ou à un centre | de | rép |
| autorisé. |
Pour obtenir de l'aide avec l'outil, consulter notre site Web www.blackanddecker.com pour l'emplacement du centre de réparation le plus près ou communiquer avec l'assistance PORTER-CABLE au 1-800-544-6986.
jamais immerger aucune partie de l'outil dans un liquide.
IMPORTANT : pour assurer votre SÉCURITÉ et la FIABILITÉ du produit, toute réparation, et tout entretien et réglage (autres que ceux décrits dans ce manuel) doivent être effectués par des centres de service agréés ou tout autre personnel de réparation qualifié, en utilisant systématiquement des pièces de rechange identiques.
Lubrification
Les outils PORTER-CABLE sont correctement lubrifiés d'usine et prêt à l'usage.
Informations sur la maintenance
Tous les outils de qualité requièrent éventuellement entretien et/ou remplacement de pièce. Pour toute information sur PORTER-CABLE, ses centres de réparation d'usine ou ses centres de réparation sous garantie agréés, veuillez visiter le site : www.portercable.com ou appelez notre
Service clientèle au (888) 848-5175.
Les réparations effectuées par nos centres de réparation sont pleinement garanties, pièces et main d'œuvre. Nous ne pouvons garantir les réparations effectuées ou tentées par des tiers. Pour toute information, vous pouvez aussi nous écrire à : PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305, (888) 848-5175 - Attention: Product Service. Assurez-vous d'inclure les informations indiquées sur la plaque signalétique de votre outil (numéro de modèle, type, numéro de série, etc.).
Accessoires
AVERTISSEMENT : comme les accessoires autres que ceux offerts par PORTER-CABLE n'ont pas été testés avec ce produit, leur utilisation avec cet outil pourrait comporter un danger. Pour réduire tout risque de dommages corporels, seuls des accessoires agréés PORTER-CABLE doivent être utilisés avec ce produit.
Une liste complète d'accessoires est disponible auprès du centre de réparation de l'usine PORTER-CABLE ou de tout centre de réparation sous garantie agréé PORTER-CABLE. Veuillez visiter notre site : www.portercable.com pour obtenir un catalogue ou le nom du fournisseur le plus proche.
ENTRETIEN
N'utiliser qu'un détergent doux et un chiffon humide pour nettoyer l'outil. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.
IMPORTANT : pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien et le réglage (autre que ceux énumérés dans ce mode d'emploi) doivent être réalisés par un centre de réparation autorisé ou tout autre centre de réparation professionnel, et les des pièces de rechange identiques doivent être utilisées.
LUBRIFICATION
Les outils PORTER-CABLE sont correctement graissés en usine et sont prêts à l'emploi.
ACCESSOIRES
Rip clôtures et autres accessoires sont disponibles à partir de centres de service PORTER-CABLE. Pour trouver l'établissement de réparation de votre région, composer le numéro suivant : (888) 848-5175 ou consulter le site www.portercable.com.
Les accessoires recommandés pour être utilisés avec votre outil sont disponibles chez votre détaillant local.
⚠ AVERTISSEMENT : l'utilisation de tout accessoire non recommandé avec l'outil pourrait s'avérer dangereuse. N'utiliser que des lames de 184 mm (7 1/4 po) avec un axe de 15 mm (5/8 po) de diamètre.
INFORMATION SUR LES RÉPARATIONS
Tous les centres de réparation PORTER-CABLE sont dotés de personnel qualifié en matière d'outillage électrique; ils sont donc en mesure d'offrir à leur clientèle un service efficace et fiable. Que ce soit pour un avis technique, une réparation ou des pièces de rechange authentiques installées en usine, communiquer avec l'établissement PORTER-CABLE le plus près de chez vous. Pour de plus amples renseignements par courrier, écrire à PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305, (888) 848-5175, É.-U. - à l'attention de : Product Service. S'assurer d'indiquer toutes les informations figurant sur la plaque signalétique de l'outil (numéro du modèle, type, numéro de série, etc.).
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Cet appareil est conforme aux dispositions du paragraphe 15 des règlements de la FCC. Son fonctionnement est régi par les deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles qui risquent d'en gêner le fonctionnement.
REMARQUE : ce matériel a été testé et a été déclaré conforme aux limites en vigueur concernant les dispositifs numériques de classe B, en vertu de la partie 15 de la réglementation FCC. Ces limites visent à assurer une protection raisonnable contre tout brouillage nuisible dans une installation résidentielle. Ce matériel produit, consomme et peut émettre une énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux directives qui l'accompagnent, il peut entraîner un brouillage nuisible des communications radio. Cependant, nous ne garantissons pas l'absence de brouillage dans tous les types d'environnement. Si, après avoir effectué une vérification en mettant l'appareil hors tension puis sous tension, l'utilisateur s'aperçoit que ce matériel provoque un brouillage nuisible à la réception des signaux de radio ou de télévision, il lui faudra essayer de corriger ce brouillage en prenant une ou plusieurs des mesures ci-dessous :
- Réorienter ou repositionner l'antenne de réception.
- Éloigner le plus possible le matériel du récepteur.
- Brancher le matériel dans une prise électrique située sur un circuit différent de celui du récepteur.
- Consulter le distributeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.
Tout changement ou toute modification à cet appareil qui n'est pas expressément approuvé par l'institution responsable de la conformité peut faire annuler le droit de l'utilisateur d'utiliser ce matériel. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
GARANTIE LIMITÉE DE TROIS ANS
PORTER-CABLE réparera ou remplacera gratuitement tous les outils défectueux présentant des défauts de matériau ou de fabrication pendant trois ans à compter de la date d'achat [garantie de deux ans pour les blocs-piles]. Cette garantie ne couvre pas des défaillances de pièce dues à une usure normale ou à une mauvaise utilisation de l'outil. Pour plus de détails relatifs à la couverture de la garantie et aux réparations sous garantie, visiter le site www.portercable.com ou composer le 888-848-5175. Cette garantie ne s'applique pas aux accessoires ni aux dommages causés par des réparations réalisées ou tentées par des tiers. Cette garantie vous accorde des droits légaux spécifiques et il est possible que vous ayez d'autres droits qui varient d'un État ou d'une province à l'autre.En plus de la garantie, les outils PORTER-CABLE sont couverts par notre :
SERVICE D'ENTRETIEN GRATUIT D'UN
(1) AN : PORTER-CABLE entretiendra l'outil et remplacera les pièces usées par une utilisation normale, et ce, gratuitement et à tout instant pendant la première année à compter de la date d'achat.
GARANTIE DE REMBOURSEMENT
DE 90 JOURS : Si l'utilisateur n'est pas entièrement satisfait des performances de son outil électrique PORTER-CABLE pour une raison quelconque, il peut le retourner accompagné du reçu dans les 90 jours suivant la date d'achat, et nous le lui rembourserons entièrement - sans poser de question.
AMÉRIQUE LATINE : cette garantie ne s'applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie. Pour enregistrer l'outil en vue d'obtenir un service de garantie, consulter notre site Web au www.portercable.com.
REMPLACEMENT DES ÉTIQUETTES D'AVERTISSEMENT
Si vos étiquettes d'avertissement sont illisibles ou manquantes, contactez le 888-848-5175 pour en obtenir le remplacement gratuit.
