MODE D'EMPLOI 4305P JBL

1. Vérification du contenu de l

1 enceinte 4305P secondaire

Cordons d'alimentation CA (la quantité et le type des fiches varient selon les régions)

1 câble CAT5e blindé de 3 m (10 pieds)

8 pieds en caoutchouc

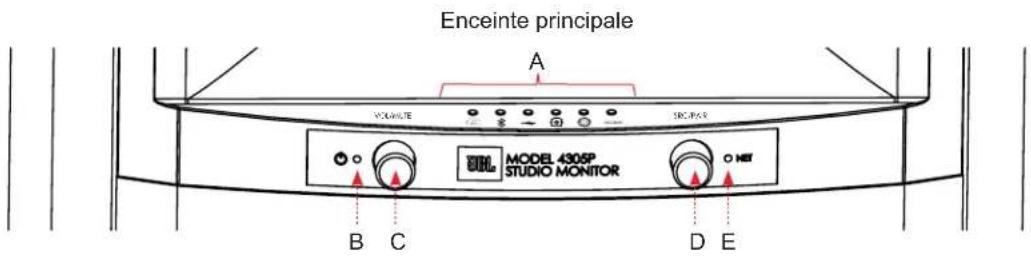

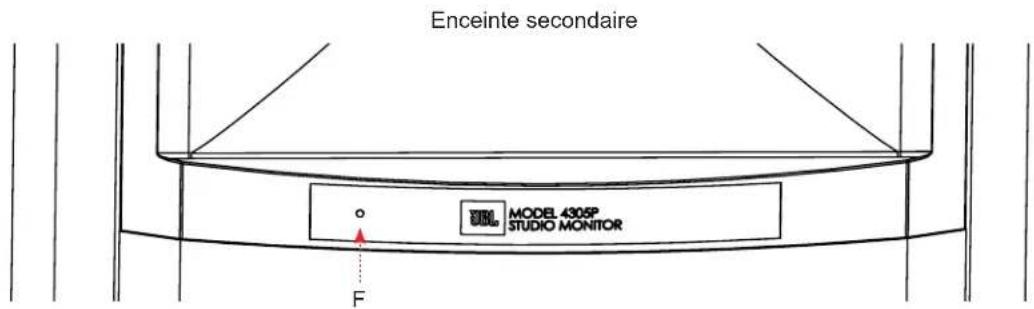

2. Vue d'ensemble de la façade

Témoins et icônes des sources (De gauche à droite : diffusion, Bluetooth, audio USB, Toslink/Optique, symétrique, analogique)

Sélection de la source + jumelage Bluetooth (encodeur rotatif + interrupteur poussoir) B Témoin d'alimentation E Témoin d'état NET

Commande du volume / silence (encodeur rotatif + interrupteur poussoir)

Enceinte secondaire F Témoin d'alimentation et d'état www.jbl.com/specialtyaudioFR Pg 2 de 11 4305P OM | Réf. : 950-0597-001 | Rev 1.1 20230606 © 2023 HARMAN International Industries, Incorporated. Tous droits réservés.

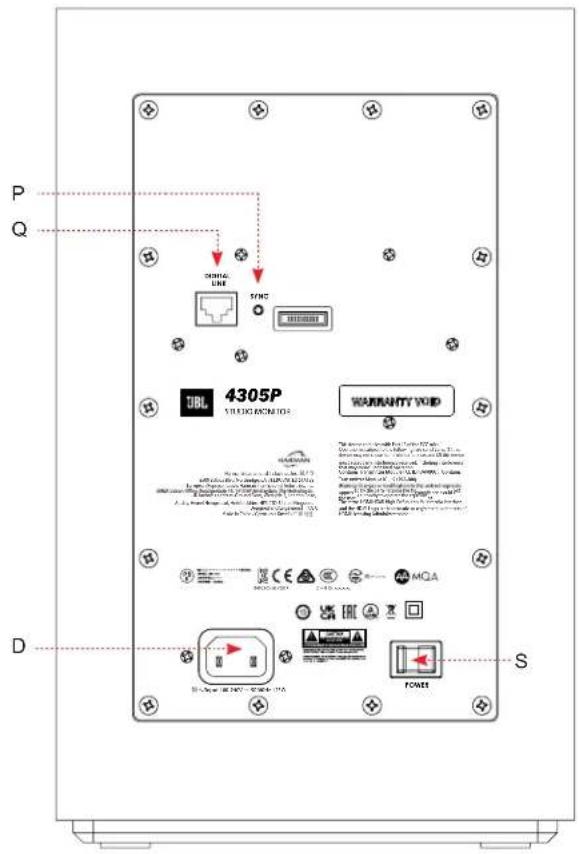

3. Vue d'ensemble du panneau arrière

Sélection de la sensibilité d'entrée symétrique XLR / ¼" - Sélectionnez soit : -10 dB (haute sensibilité) ou +4 dB (sensibilité basse qui protège l'entrée frontale contre une surcharge).

Commutateur de contour des basses fréquences : réglage de la compensation de limite. B Entrées symétriques XLR / ¼" gauche et droite G Sortie de caisson de basses : un filtre passe-haut de 80 Hz est activé pour le sy stème lorsqu'elle est utilisée.

Ethernet : connexion à une prise disponible sur votre routeur pour la diffusion filaire.

Liaison numérique de l'enceinte principale : création d'une connexion filaire entre les enceintes principale et secondaire via un câble CAT5e ou supérieur (longueur maximale de 6 m).

Bouton USB-A + Service : réservé UNIQUEMENT au service et aux mises à jour de micrologiciel (non p révu pour l'audio ou la charge USB).

Sélecteur d'affectation L/R : sélectionnez L (gauche) ou R (droite) en fonction de la position prévue pour l'enceinte principale.

Reset : réinitialisation aux valeurs d'usine - appuyez jusqu'à ce que les témoins de la façade clignotent. O Interrupteur d'alimentation secteur de l'enceinte principale

Bouton de synchronisation de l'enceinte principale : il permet

a connexion sans fil avec l'enceinte secondaire.

Bouton de synchronisation de l'enceinte secondaire : il permet la connexion sans fil avec l'enceinte principale.

Connexion d'alimentation IEC de l'enceinte principale - une alimentation universelle est intégrée, elle permet une utilisation nationale et internationale.

Liaison numérique de l'enceinte secondaire : création d'une connexion filaire entre les enceintes principale et secondaire via un câble CAT5e ou supérieur (longueur maximale de 6 m). H Entrée stéréo analogique de 3,5 mm D Connexion d'alimentation IEC de l'enceinte secondaire - une alimentation universelle est intégrée, elle permet une utilisation nationale et internationale. I Entrée Toslink / optique numérique S Interrupteur d'alimentation secteur de l'enceinte secondaire J Entrée PCM num érique directe USB-BFR FR Pg 3 de 11 4305P OM | Réf. : 950-0597-001 | Rev 1.1 20230606 © 2023 HARMAN International Industries, Incorporated. Tous droits réservés.

4. Positionnement et installation généraux

Positionnement dans la pièce Positionnez chaque enceinte verticalement avec son tweeter en haut. Les enceintes doivent être placées de manière à ce que la position d'écoute et les deux enceintes forment un triangle équilatéral. Au dos de l'enceinte principale, réglez le commutateur de contour des graves en fonction de la distance de l'enceinte et de limites latérales telles que des parois, l'intérieur d'une bibliothèque, d'une armoire ou du placement sur des pieds. Paramètres de contour des graves recommandés Lorsque la position est éloignée des limites latérales ou en cas de placement sur un support, réglez sur 0 dB. Lorsque la position est proche de limites latérales ou lorsque l'enceinte se trouve dans une armoire ou une bibliothèque, réglez sur -3 dB. Au dos de l'enceinte principale, réglez le commutateur L/R Assign pour identifier l'enceinte principale en fonction du positionnement que vous avez choisi. Installation du système d'enceintes

1. Vérifiez que le commutateur d'alimentation CA est sur arrêt.

2. Branchez les cordons CA fournis entre les entrées CA à l'arrière des deux enceintes et vos prises secteurs domestiques.

3. Connexion de l'enceinte principale à l'enceinte secondaire :

a. Par câblage : Connectez une extrémité du câble CAT6 fourni au connecteur Digital Link à l'arrière de l'enceinte principale et l'autre extrémité au connecteur Digital Link à l'arrière de l'enceinte secondaire. Longueur maximale du câble CAT5 : 23' (7 m). Cela offrira le plus haut niveau de qualité audio à 192 kHz / 32 bits entre les deux enceintes. Les témoins d'alimentation des deux enceintes s'allument jaunes fixes lorsqu'elles sont reliées. b. Sans fil : Chaque paire de 4305P a été pré-jumelée en usine pour la connectivité sans fil. La distance maximale entre les enceintes doit être au maximum de 30' (9 m). La qualité audio maximale via une connexion sans fil est de 96 kHz sur 24 bits. Les témoins d'alimentation des deux enceintes s'allument blancs fixes lorsqu'elles sont connectées sans fil.

i. Remarque sur le sans-fil : Si, pour une raison quelconque, les enceintes de ce système sont dissociées, exécutez les

1. Vérifiez que les deux enceintes sont allumées.

2. À l'arrière de l'enceinte secondaire, appuyez pendant plus de 3 secondes sur le bouton Sync. Le témoin d'alimentation

s'allume et clignote jaune.

3. À l'arrière de l'enceinte principale, appuyez pendant plus de 3 secondes sur le bouton Sync. Le témoin d'alimentation

s'allume et clignote jaune. 4. Lorsque l'association est réalisée, les témoins d'alimentation des enceintes principale et secondaire s'allument verts fixes.

4. Baissez le volume de l'enceinte principale.

5. Basculez les commutateurs d'alimentation CA à l'arrière des deux enceintes sur marche.

Remarque : à l'allumage, le système démarre, ce qui est indiqué par le clignotement blanc de tous les témoins en façade. Une fois le processus de démarrage terminé, le système passe automatiquement à la configuration initiale du réseau. BASS CONTOUR 0dB -3dB BASS CONTOUR 0dB -3dB L/R ASSIGN

5. Connexion à un réseau

Connexion câblée Connectez la prise Ethernet arrière de l'enceinte principale à une prise de votre routeur à l'aide d'un câble de catégorie CAT-5e ou supérieure. Si une connexion réseau câblée est détectée, le témoin de diffusion devient orange fixe et le témoin Net devient blanc fixe. Une fois la connexion établie, le témoin de diffusion devient blanc et fixe. Connexion sans fil Après le processus de démarrage initial et sans connexion Ethernet filaire à l'enceinte, le témoin de diffusion devient rouge fixe et le témoin Net clignote blanc jusqu'à ce qu'elle soit connectée à Google Home ou AirPlay. Connexion à Google Home

1. Sur votre appareil mobile, téléchargez et ouvrez l'application Google Home.

2. Suivez les instructions de Google Home pour ajouter des appareils.

3. Suivez les invites pour ajouter des appareils.

4. Votre système 4305P est prêt à l'emploi après l'ajout.

REMARQUE : nous vous recommandons d'attribuer un nom courant à l'enceinte afin de pouvoir la retrouver facilement lors d'une diffusion audio ultérieure. si vous choisissez un nom autre que JBL4305P dans cette étape, notez-le car il sera utilisé pour la connexion à l'unité lors d'une diffusion audio ou de l'utilisation du Bluetooth. Connexion sans fil via AirPlay

1. Sélectionnez les paramètres du réseau sans fil sur votre appareil iOS.

2. Accédez aux paramètres Wi-Fi de votre appareil mobile puis à « Setup New Airplay Speaker » (configurer une nouvelle enceinte AirPlay).

3. Sélectionnez l'enceinte nommée « 4305P-XXXXXX » (XXXXXX correspond à une adresse MAC).

4. Sélectionnez le réseau auquel vous voulez connecter votre 4305P et appuyez sur « Next » (suivant).

5. Suivez les instructions qui s'affichent à l'écran pour terminer la configuration de la 4305P en tant que système d'enceintes 4305P. Désactivation et activation de la connectivité réseau / Bluetooth La fonctionnalité réseau / Bluetooth peut être désactivée au besoin. Désactivation de la connectivité réseau / BT - Sur la façade de l'enceinte principale, appuyez pendant plus de 3 secondes sur les boutons Volume et Source. Le témoin Net s'allume rouge. Activation de la connectivité réseau / BT - Appuyez pendant plus de 3 secondes sur les boutons Volume et Source de la façade. Le témoin Net s'allume blanc. Remarque : lorsque le réseau / Bluetooth est désactivé, l'enceinte fonctionne comme suit :

• L'enceinte ne peut pas être utilisée pour la diffusion en réseau ou Bluetooth en mode veille ou hors veille..

• La télécommande est inactive en fonctionnement et en veille.

• Lors de la sortie de veille en mode réseau désactivé, attendez environ 1 minute pour restaurer la fonctionnalité. NET

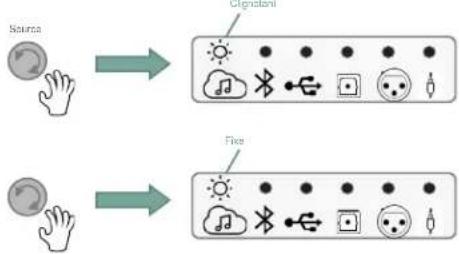

Sources de diffusion de médias Pour sélectionner la diffusion comme source, tournez la commande de source sur l'enceinte principale ou sélectionnez depuis la télécommande, l'icône de diffusion s'allume blanche. Un clignotement blanc indique la connexion à un réseau sans lecture ou la pause. Le blanc fixe indique la connexion à un réseau et la lecture. Chromecast

1. Lancez l'application de service de diffusion que vous souhaitez écouter sur téléphone ou tablette.

2. Appuyez sur l'icône de service de diffusion dans cette application (généralement dans le coin supérieur

droit de l'application de contenu).

3. Sélectionnez 4305P (ou le nom que vous avez choisi pour le système).

4. Démarrez votre contenu de diffusion.

1. Pour écouter de l'audio via AirPlay sur le système, vérifiez que votre appareil Apple est connecté au

même réseau que le système d'enceintes et sélectionnez l'enceinte comme appareil de lecture audio AirPlay.

2. Sélectionnez votre contenu de diffusion et démarrez la lecture.

Remarque sur Spotify Votre téléphone ou tablette peut être utilisé comme télécommande. Visitez spotify.com/connect pour obtenir plus d'informations. Source Bluetooth Pour sélectionner Bluetooth comme source, tournez la commande de source jusqu'à ce que l'icône Bluetooth s'allume blanche.

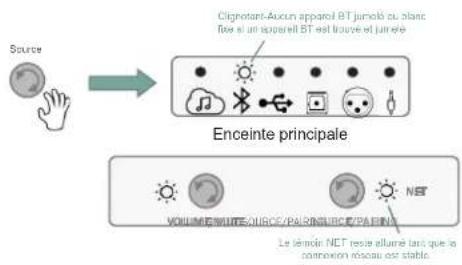

• Si l'appareil n'a pas déjà été jumelé, l'icône Bluetooth clignote blanche.

• S'il a déjà été jumelé, le système se connecte et l'icône Bluetooth s'allume blanche et fixe. Jumelage et connexion d'un appareil Bluetooth Avec la source Bluetooth sélectionnée :

1. Appuyez pendant plus de 3 secondes sur la commande de source.

2. Le témoin Bluetooth commence à clignoter - Le système d'enceintes émet deux signaux sonores.

3. Sélectionnez 4305P dans les paramètres Bluetooth de votre appareil, en démarrant le processus de jumelage.

4. Après la connexion, l'icône Bluetooth s'allume blanche fixe et les enceintes émettent un signal sonore.

5. Démarrez le contenu de votre appareil, la diffusion commence.

USB-Audio numérique direct

1. Branchez un câble USB-B dans l'entrée audio USB-B de l'enceinte principale et

l'extrémité USB-A du câble dans votre appareil source.

2. Tournez la commande de source sur l'entrée audio USB, le témoin audio USB

3. Sélectionnez 4305P dans les options d'enceintes Bluetooth des paramètres de

votre appareil source.

4. Démarrez votre contenu.

Fixe ClignotantSource NET VOLUME/MUTE SOURCE/PAIRINGClignotant-Aucun appareil BT jumelé ou blanc fixe si un appareil BT est trouvé et jumeléSource Enceinte principale Le témoin NET reste allumé tant que la connexion réseau est stable. NET VOLUME/MUTE SOURCE/PAIRINGSource Enceinte principale Le témoin NET reste allumé tant que la connexion réseau est stable.FR Pg 6 de 11 4305P OM | Réf. : 950-0597-001 | Rev 1.1 20230606 © 2023 HARMAN International Industries, Incorporated. Tous droits réservés. Entrée Toslink / optique numérique

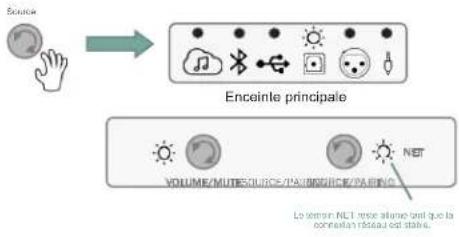

1. Branchez un câble optique entre le composant source et l'entrée Toslink/optique à

l'arrière de l'enceinte principale.

2. Tournez la commande de source sur l'entrée audio optique, le témoin audio

optique s'allume blanc fixe.

3. Démarrez votre contenu.

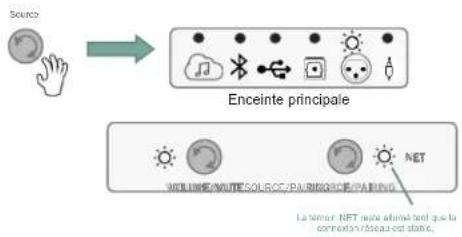

Connexion XLR / ¼" symétrique

1. Branchez des câbles XLR ou ¼" symétriques gauche et droit entre le composant

source et les entrées symétriques gauche et droite à l'arrière de l'enceinte principale.

2. Tournez la commande de source sur l'entrée audio symétrique, le témoin audio

symétrique s'allume blanc fixe.

3. Démarrez votre contenu.

REMARQUE : Sélectionnez le niveau de sensibilité approprié en fonction de l'entrée du contenu ou de la source - (-10 dB pour une haute sensibilité ou +4 dB pour une sensibilité basse). Connexion auxiliaire analogique (entrée auxiliaire de 3,5 mm)

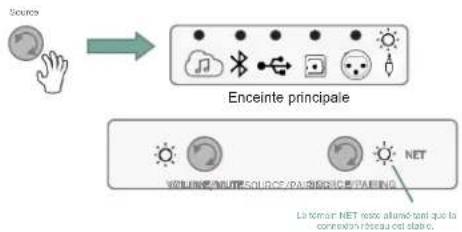

1. Branchez un câble stéréo analogique entre le composant source et l'entrée

stéréo analogique de 3,5 mm à l'arrière de l'enceinte principale.

2. Tournez la commande de source sur l'entrée auxiliaire, le témoin audio auxiliaire

3. Démarrez votre contenu.

7. Commande du système

Volume haut / bas / silence La commande de volume de l'enceinte principale augmente ou diminue le niveau du volume simultanément pour les deux enceintes.

• À partir du niveau de volume par défaut, tournez la commande de volume dans le sens horaire pour augmenter le volume par incréments de 1 dB.

• Les témoins clignotent blancs lorsque le volume maximum est atteint.

• Tournez la commande de volume dans le sens antihoraire pour diminuer le volume par incréments de 1 dB.

• Appuyez sur la commande de volume pour couper le son. Le témoin de la source sélectionnée s'allume et clignote rouge lorsque la fonction Silence est active. (L'entrée optique est représentée dans l'illustration à droite.)

• Appuyez à nouveau sur la commande de volume pour réactiver le son et restaurer le volume à son dernier réglage. NET VOLUME/MUTE SOURCE/PAIRINGSource Enceinte principale Le témoin NET reste allumé tant que la connexion réseau est stable. NET VOLUME/MUTE SOURCE/PAIRINGSource Enceinte principale Le témoin NET reste allumé tant que la connexion réseau est stable. NET VOLUME/MUTE SOURCE/PAIRINGSource Enceinte principale Le témoin NET reste allumé tant que la connexion réseau est stable. NET

VOLUME SOURCE/PAIRING

POWER NET SOURCE/PAIRING /MUTEVOLUME Clignotant Enceinte principaleFR FR Pg 7 de 11 4305P OM | Réf. : 950-0597-001 | Rev 1.1 20230606 © 2023 HARMAN International Industries, Incorporated. Tous droits réservés. Veille Le système 4305P se met automatiquement en veille à faible consommation lorsqu'aucune activité de signal n'est détectée sur la source active ou sélectionnée pendant plus de 10 minutes. Lorsque le système est en veille, le témoin d'alimentation des enceintes principale et secondaire s'allume rouge fixe. Pour sortir le système de la veille et restaurer son fonctionnement normal, procédez comme suit :

• Appuyez brièvement sur n'importe quel bouton de l'enceinte principale.

• Un signal audio est détecté via la dernière source sélectionnée (sauf USB ou optique), cela inclut le diffusion et la diffusion Bluetooth tant que le réseau est actif. Télécommande Une télécommande portative Bluetooth est incluse avec le système 4305P, elle permet la commande facile des principales opérations du système jusqu'à 12 m (40').

• Saut arrière du transport

• Lecture/Pause du transport

• Saut avant du transport

• Augmentation du volume

• Diminution du volume

• Numérique (entrée optique)

• Témoin (à des fins de rétroaction) situé à côté du bouton Marche/Arrêt Jumelage de la télécommande Bluetooth

• À l'arrière de l'enceinte principale 4305P, appuyez pendant plus de 3 secondes sur le bouton Volume / Mute.

• Sur la télécommande, appuyez simultanément sur les boutons diffusion et Lecture / Pause / OK. NET

Enceinte principale 4305P NET

Jumelage de la télécommande BTLE déclenché par un appui long > 3 secondes. Appui long > 2 sFR Pg 8 de 11 4305P OM | Réf. : 950-0597-001 | Rev 1.1 20230606 © 2023 HARMAN International Industries, Incorporated. Tous droits réservés.

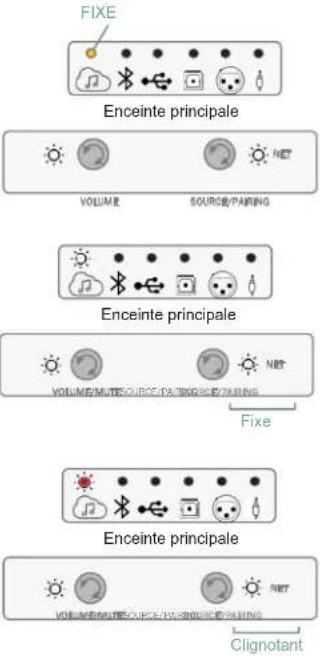

Mode de protection Le système 4305P intègre différents niveaux de protection, dans le cas rare où le système détecte un dysfonctionnement interne, celui-ci sera représenté par l'icône de la source sélectionnée allumée rouge fixe. Le système reste dans cet état tant que l'événement de protection est présent. (Dans l'exemple à droite, un problème est survenu alors que l'entrée optique était sélectionnée.) Mises à niveau du logiciel

• Les mises à jour du logiciel sont automatiques, tant que le système est connecté à un réseau actif.

• Si une mise à jour valide est disponible, l'appareil démarre automatiquement le processus de mise à jour qui sera indiqué par l'allumage et le clignotement violet des témoins d'alimentation.

• Une fois la procédure terminée, les témoins d'alimentation reviennent à leur état précédent et le fonctionnement normal reprend. Détection d'enceinte Lorsqu'il est alimenté, si le système 4305P ne détecte pas de connexion sans fil ou câblée entre les enceintes principale et secondaire, les deux témoins d'alimentation s'allument jaune fixe. Vérifiez vos connexions comme décrit dans la section 4, Positionnement et installation généraux. (L'exemple à droite montre qu'aucune enceinte associée n'est détectée et que l'enceinte principale est connectée à un réseau.) Mode audio haute résolution câblé - Connexion à 192 kHz / 24 bits Lorsqu'une connexion câblée via un câble Digital Link / Cat6 est détectée entre l'enceinte principale et l'enceinte secondaire, les deux témoins d'alimentation s'allument blanc fixe. Mode audio sans fil - Connexion à 96 kHz / 24 bits Lorsque les enceintes principale et secondaire sont connectée sans fil, les deux témoins d'alimentation s'allument vert fixe. Contenu MQA Le système 4305P prend en charge la technologie MQA (Master Quality Authenticated), il dispose ainsi de la capacité de lire des flux audio MQA. Lorsque la source de diffusion a été sélectionnée et que la lecture d'un fichier MQA a été détecté, le témoin de la source de diffusion indique le type de fichier MQA en cours de lecture par les changements de couleur suivants :

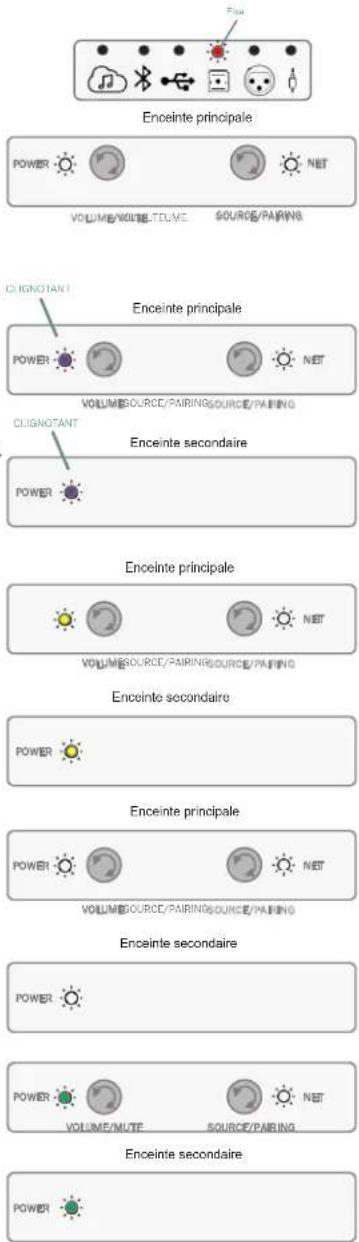

• Témoin de la source de diffusion allumé vert fixe = fichier MQA authentique.

Type : Système d'enceintes bass-reflex compactes avec amplification intégrée, DSP et connectivité sans fil. Haut-parleurs basses fréquences : JW130P-4, woofers à cône de papier noir en pâte pure de 130 mm (5,25 pouces) avec cadres en fonte. Haut-parleurs hautes fréquences : 2410H-2, haut-parleurs à compression à diaphragme en Teonex

et anneau de 25 mm (1 po.) avec géométrie de pavillons avancée HDI™. Puissance de l'amplificateur : Puissance du système Classe D 300 W. 150 W RMS par enceinte. (25 W par haut-parleur à compression HF + 125 W par woofer BF.) Résolution audio : Jusqu'à 24 bits, 192 kHz (connexion Digital Link entre enceintes). Jusqu'à 24 bits, 96 kHz (connexion sans fil entre enceintes). Réponse en fréquence : 45 Hz – 25 kHz (-6 dB) Fréquence de croisement : 1750 Hz Dispersion 90° horizontale x 60° verticale (2 kHz à 20 kHz). Commandes audio : Façade : volume +/- et sélection de la source. Télécommande Bluetooth. Compensation de limite (plate / -3 dB). Entrées sans fil : Diffusion Wi-Fi, Bluetooth 5.1. Entrées câblées : Analogique : combinaison XLR/¼" et stéréo de 3,5 mm. Numérique : USB-B asynchrone et Toslink/Optique. Taux d'échantillonnage audio numérique pris en charge (PCM 2CH) Diffusion et médias locaux : 32 kHz / 44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz. SPDIF : jusqu'à 192 kHz. Bluetooth : jusqu'à 48 kHz. Formats musicaux pris en charge (médias locaux) AAC / AIFF / ALAC / DSD (vers PCM) / FLAC / MP3 / MP4 / OGG / WAV / WMA Sortie de caisson de basses : détection automatique avec enclenchement automatique du filtre passe-haut de 80 Hz. Type de la télécommande : BTLE sans fil. Audio Bluetooth Version 5.1 Profils : SPP (profil de port série) A2DP (profil avancé de distribution audio) AVRCP (profil de télécommande audio / vidéo) Caisson : Design bass-reflex à doubles évents vers l'avant MDF de 19,0 mm (3/4″) finition placage bois qualité ébénisterie en noyer satiné, noyer noir ou tremble blanc Grille : Grille en tissu acoustiquement transparent bleu foncé (caisson en noyer), noir (caisson noir) ou blanc (caisson blanc mat) Dimensions hors tout de l'enceinte avec grille : 336 mm H x 210 mm L x 223,3 mm P (13,2" H x 8,3" L x 8,8" P) Poids net des enceintes : Principale : 6,6 kg (14,6 lbs) Secondaire : 6,4 kg (14 lbs) Unité d'expédition : Paire en système Dimensions brutes de transport : 460,4 mm H x 596,9 mm L x 288,9 mm P (18,13" H x 23,5" L x 11,38" P) Poids brut de transport : 15,5 kg (34,2 lbs) Tension d'entrée CA : 100 - 240 VCA (+/-10 %), 50/60 HzFR Pg 10 de 11 4305P OM | Réf. : 950-0597-001 | Rev 1.1 20230606 © 2023 HARMAN International Industries, Incorporated. Tous droits réservés.

10. Marques commerciales et licences

et l'AirPlay Logo™, iPod

sont des marques commerciales d'Apple Inc., déposées aux États-Unis et dans d'autres pays. App Store est une marque de service d'Apple Inc. AirPlay 2 fonctionne avec un iPhone

exécutant iOS 11.4 ou postérieur, un Mac exécutant OS X

Mountain Lion ou postérieur, ou un PC avec iTunes

10.2.2 ou postérieur.

Le logiciel Spotify est soumis aux licences tierces décrites ici : https://developer.spotify.com/legal/third-party-licenses/ Le logo Wi-Fi CERTIFIED™ est une marque déposée de la Wi-Fi Alliance

Google, Google Play, Chromecast et les autres marques associées sont des marques commerciales de Google LLC. L'Assistant Google requiert une connexion Internet et n'est pas disponible dans certains pays et certaines langues. La disponibilité et les réactions de certaines fonctionnalités et certains services dépendent de l'appareil, du service et du réseau, et peuvent ne pas être disponibles dans toutes les régions. La commande de certains appareils de votre domicile requiert des appareils intelligents compatibles. Des abonnements pour les services et les applications peuvent être requis et des termes, conditions et/ou frais supplémentaires peuvent s'appliquer. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing LLC. MQA et Sound Wave Device sont des marques déposées de MQA Limited. © 2016 MQA (Master Quality Authenticated). MQA est une technologie britannique primée qui restitue le son de l'enregistrement maître original. Le fichier maître MQA est complètement authentifié et suffisamment petit pour être diffusé ou téléchargé. Visitez mqa.co.uk pour plus d'informations. Le [Produit] inclut la technologie MQA, qui vous permet de lire des fichiers et des flux audio MQA, en produisant le son de l'enregistrement maître d'origine. MQA ou MQA Studio indique que le produit décode et lit un flux ou un fichier MQA et indique la provenance pour garantir que le son est identique à celui du matériel source. MQA Studio indique la lecture d'un fichier MQA Studio, qui a été approuvé en studio par l'artiste ou le producteur, ou qui a été vérifié par le détenteur des droits d'auteur. MP3 La technologie de décodage audio MPEG Layer-3 est une licence de Fraunhofer IIS et de Thomson multimédia. Flac FLAC Decoder Copyright © 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 Josh Coalson La redistribution et l'utilisation sous les formes source et binaire, avec ou sans modification, sont autorisées sous réserve que les conditions suivantes soient remplies :

• La redistribution du code source doit conserver l'avis de droit d'auteur ci-dessus, cette liste de conditions et la clause de non-responsabilité suivante.

• Les redistributions sous forme binaire doivent reproduire l'avis de droit d'auteur ci-dessus, cette liste de conditions et la clause de non-responsabilité suivante dans la documentation et/ou les autres éléments fournis avec la distribution.

• Ni le nom de la Fondation Xiph.org ni les noms de ses contributeurs ne peuvent être utilisés pour approuver ou promouvoir des produits dérivés de ce logiciel sans autorisation écrite préalable spécifique. CE LOGICIEL EST FOURNI PAR LES DÉTENTEURS DU DROIT D'AUTEUR ET LES CONTRIBUTEURS « TEL QUEL » ET TOUTE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, ENTRE AUTRES, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D'ADÉQUATION À UN USAGE PARTICULIER, SONT REJETÉES. EN AUCUN CAS LA FONDATION OU SES CONTRIBUTEURS NE SERONT RESPONSABLES DE DOMMAGES DIRECTS, INDIRECTS, ACCESSOIRES, SPÉCIAUX, EXEMPLAIRES OU CONSÉCUTIFS (Y COMPRIS, ENTRE AUTRES, L'ACQUISITION DE BIENS OU DE SERVICES DE SUBSTITUTION ; LA PERTE D'UTILISATION, DE DONNÉES OU DE PROFITS ; OU INTERRUPTION D'ACTIVITÉ) QUELLE QU'EN SOIT LA CAUSE ET SUR TOUTE THÉORIE DE RESPONSABILITÉ, QU'ELLE SOIT CONTRACTUELLE, UNE RESPONSABILITÉ STRICTE OU DÉLICTUELLE (Y COMPRIS LA NÉGLIGENCE OU AUTRE) RÉSULTANT DE QUELQUE FAÇON QUE CE SOIT DE L'UTILISATION DE CE LOGICIEL, MÊME EN CAS DE NOTIFICATION DE LA POSSIBILITÉ DE TELS DOMMAGES.FR FR Pg 11 de 11 4305P OM | Réf. : 950-0597-001 | Rev 1.1 20230606 © 2023 HARMAN International Industries, Incorporated. Tous droits réservés.

11. Spécifications radio :

Bluetooth Version du Bluetooth : 5.1 Bande de fréquences de l'émetteur Bluetooth : 2402 - 2480 MHz Puissance de l'émetteur Bluetooth : < 13 dBm Modulation de l'émetteur Bluetooth : GFSK, π/4 DQPSK, 8DPSK Wi-Fi Réseau Wi-Fi : 802.11 a/b/g/n/ac (2,4 GHz / 5 GHz) Plage de fréquences de l'émetteur Wi-Fi 2.4 G : 2412 - 2472 MHz (bande ISM 2,4 GHz, USA 11 canaux, Europe et autres 13 canaux) Puissance de l'émetteur Wi-Fi 2.4 G : < 20 dBm Modulation Wi-Fi 2.4 G : DBPSK, DQPSK, CCK, QPSK, BPSK, 16QAM, 64QAM Puissance de l'émetteur Wi-Fi 5 G : 5,15 - 5,25 GHz < 23 dBm ; 5,25 - 5,35 GHz < 20 dBm ; 5,470 - 5,725 GHz < 20 dBm ; 5,725 - 5,825 GHz < 14 dBm Modulation Wi-Fi 5 G : QPSK, BPSK, 16QAM, 64QAM, 256QAM Plage de fréquences de l'émetteur Wi-Fi 5 G : 5,15 - 5,35 GHz, 5,470 - 5,725 GHz, 5,725 - 5,825 GHz Puissance de l'émetteur 5 G WISA : ≤ 18 dBm (PIRE) Modulation 5 G WISA : OFDM, BPSK, QPSK, 16QAM Plage de fréquences de l'émetteur 5 G WISA : 5,15 - 5,35 GHz, 5,470 - 5,725 GHz, 5,725 - 5,825 GHz Température de fonctionnement MAX ：45 ℃ L'appareil est limité à l'utilisation en intérieur lorsqu'il est utilisé dans la bande de fréquences 5150-5350 Mhz dans les pays suivants : Informations sur la consommation électrique : L'équipement est conforme au règlement de la Commission européenne (CE) n° 1275/2008 et (UE) n° 801/2013.
