Type de produit	Téléphone fixe analogique
Marque	Panasonic
Modèle	KX-TS100EXW
Alimentation	Via ligne téléphonique
Dimensions (approx.)	200 x 150 x 100 mm
Poids (approx.)	500 g
Numérotation abrégée	10 numéros (0-9)
Numérotation rapide	3 touches (M1-M3)
Recomposition du dernier numéro	Oui, touche R
Réglage volume combiné	Haut/Moyen/Bas
Réglage volume sonnerie	Haut/Bas/Arrêt
Touche R (rétrodemande)	Pour services spéciaux
Touche pause	Pour accès longue distance
Indicateur optique d'appel	Oui, clignote
Connecteur DATA	Pour équipement analogique additionnel
Support mural	Oui, avec gabarit
Mémoire numéros	Jusqu'à 16 chiffres
Sécurité	Protection contre surtensions
Entretien	Nettoyer avec un chiffon sec
Température d'utilisation	5°C à 40°C
Pays de destinaiton	Suisse, Espagne, Hollande, Suède, Finlande, France, Grèce
Pièces détachées	Combiné Panasonic spécifique, câbles
Réparabilité	Contacter le revendeur spécialisé

FOIRE AUX QUESTIONS - KX-TS100EXW PANASONIC

Comment mémoriser un numéro en numérotation abrégée ?

Décrochez le combiné, appuyez sur PROG, composez le numéro (max 16 chiffres), appuyez sur MEM, puis sur un chiffre mémoire (0-9). Raccrochez.

Comment composer un numéro mémorisé en numérotation abrégée ?

Décrochez le combiné, appuyez sur MEM, puis sur le chiffre mémoire (0-9). Le numéro est composé automatiquement.

Comment utiliser les touches de numérotation rapide M1-M3 ?

Pour mémoriser : décrochez, appuyez sur PROG, composez le numéro, appuyez sur MEM, puis sur la touche M1, M2 ou M3. Pour composer : décrochez et appuyez directement sur la touche souhaitée.

Comment recomposer le dernier numéro appelé ?

Décrochez le combiné, puis appuyez sur la touche R (recomposition). La ligne se coupe et le numéro est recomposé.

Comment régler le volume du combiné pendant une conversation ?

Utilisez le sélecteur de volume sur le combiné : positions HIGH (haut), MEDIUM (moyen) ou LOW (bas). Après avoir raccroché, le volume revient à MEDIUM.

Comment ajuster le volume de la sonnerie ?

Placez le sélecteur RINGER sur HIGH, LOW ou OFF (silencieux).

Puis-je connecter un fax ou un modem sur ce téléphone ?

Oui, grâce au connecteur DATA à l'arrière. Branchez l'équipement supplémentaire sur ce port. Assurez-vous qu'il n'est pas utilisé pendant que vous téléphonez.

Comment installer l'appareil au mur ?

Abaissez le crochet du combiné jusqu'à ce qu'il se bloque, rangez le câble dans le support mural, fixez les vis au mur selon le gabarit, puis faites glisser l'unité vers le bas.

Que faire si l'appareil ne sonne pas ?

Vérifiez que le sélecteur RINGER n'est pas sur OFF. Sinon, placez-le sur HIGH ou LOW.

Comment utiliser la touche pause pour un standard téléphonique ?

Appuyez sur la touche PAUSE après le code d'accès (ex: 9) et avant le numéro. Chaque pression ajoute une pause pour éviter les mauvaises compositions.

MODE D'EMPLOI KX-TS100EXW PANASONIC

Veuillez lire attentivement ce manuel avant d'utiliser cet appareil.

Contents

DEUTsCH. 15

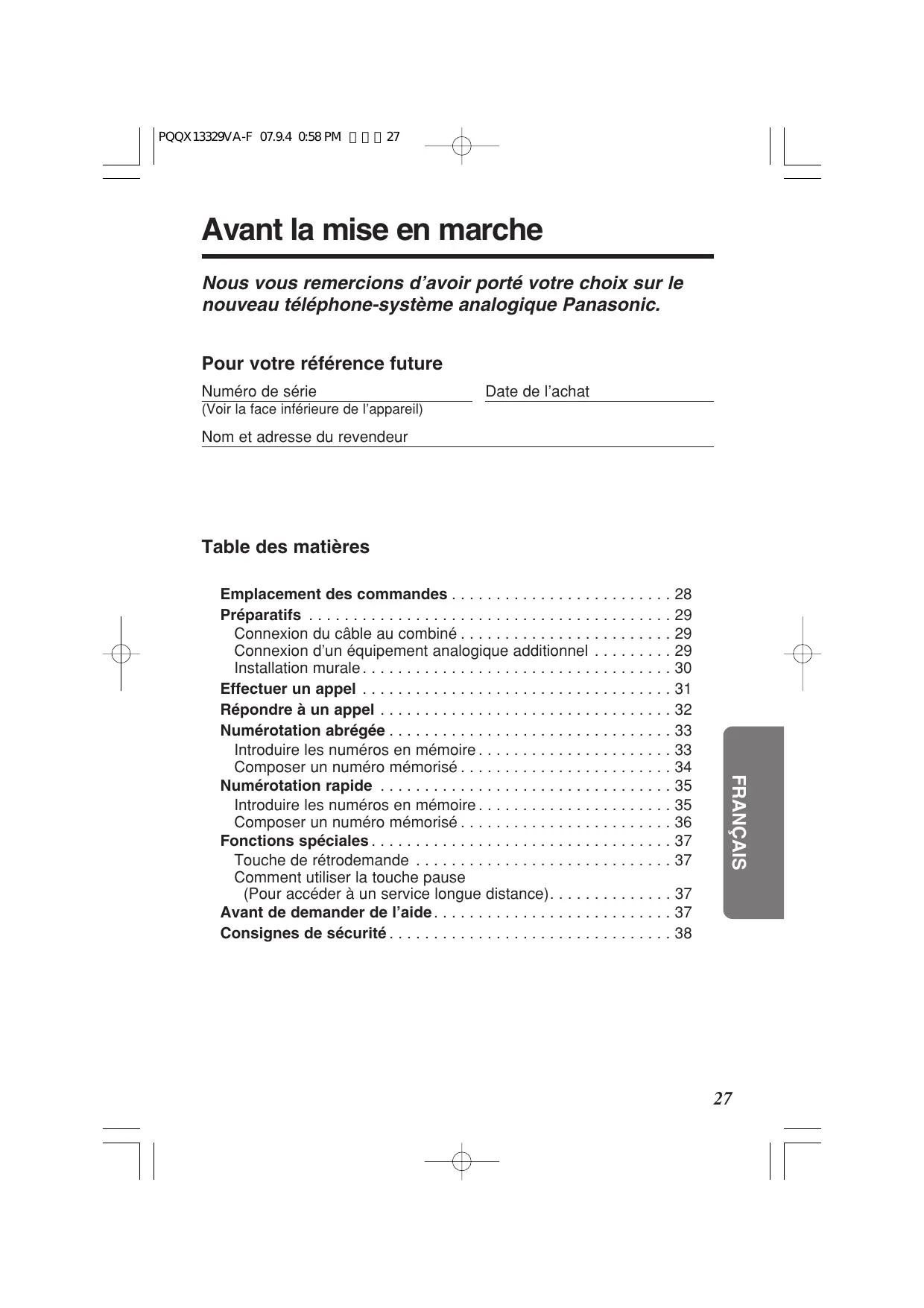

Avant la mise en marche

Nous vous remercions d'avoir porté votre choix sur le nouveau téléphone-système analogique Panasonic.

Pour votre référence future

Numéro de série Date d'achat

(Voir la face inférieure de l'appareil)

Nom et adresse du revendeur

Table des matières

Emplacement des commandes 28

Preparatifs 29

Connexion du câble au combiné 29

Connexion d'un équipement analogique additionnel 29

Effectuer un appel 31

Répondre à un appel 32

Numérotation abrégée 33

Introduire les nombres en mémoire 33

Composer un numéro mémorisé 34

Numérotation rapide 35

Introduire les nombres en mémoire 35

Composer un numéro mémorisé 36

Fonctions spéciales 37

Touche de rétrodemande 37

Comment utiliser la touche pause (Pour accéder à un service longue distance). 37

Avant de demander de l'aide 37

Consignes de sécurité 38

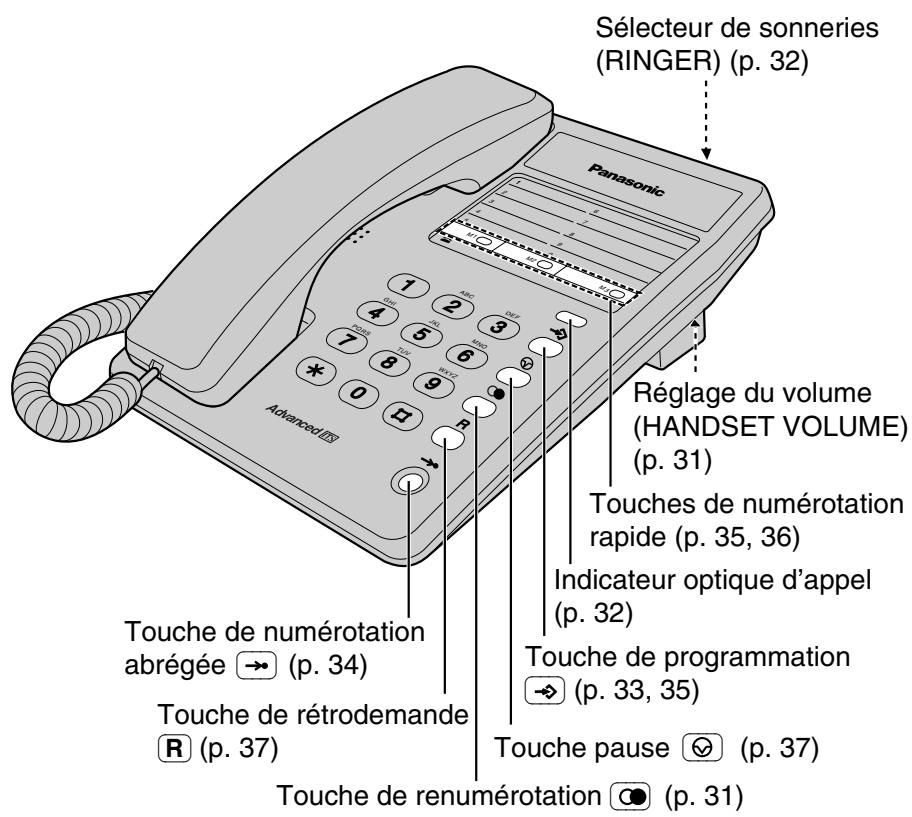

Emplacement des commandes

Cable ligne téléphonique : 1

(p. 29)

□ Câble du combiné 1

(p. 29)

Support mural 1

(p. 30)

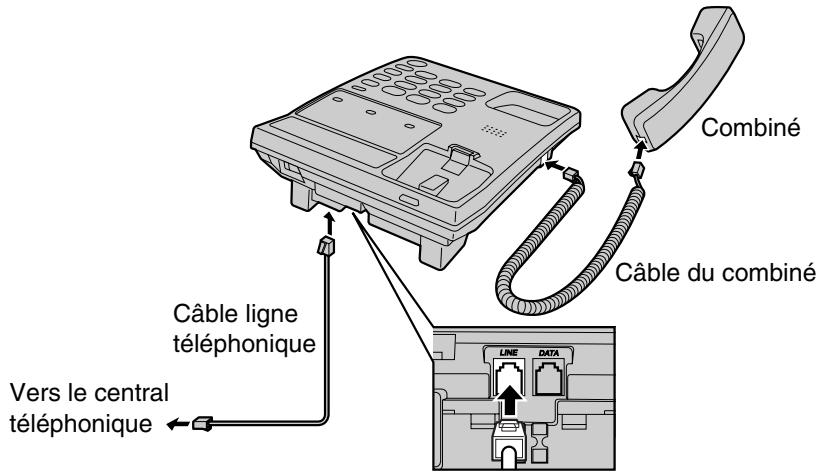

Connexion du câble au combiné

Après connexion, soulevez le combiné pour vérifier si vous recevez la tonalité d'appel.

• Utilisez uniquement un combiné Panasonic pour le KX-TS100EXW.

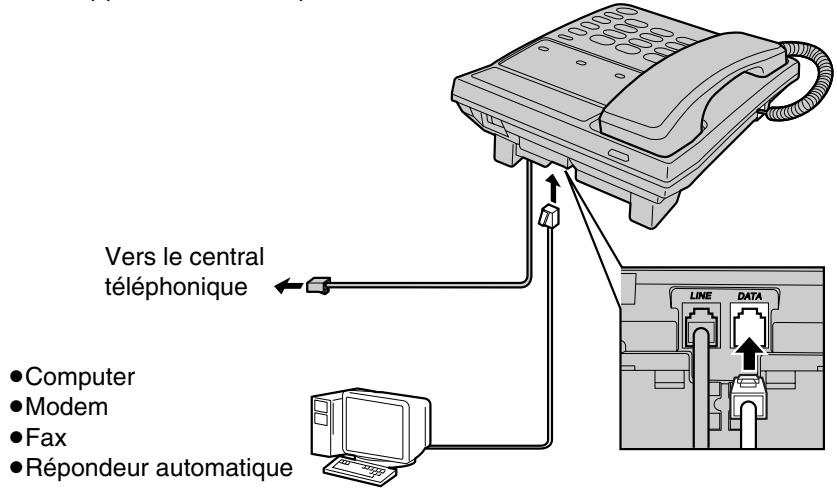

Connexion d'un équipement analogue additionnel

Si vous désirez connecter un équipement de communication supplémentaire (computer, modem, fax, répondeur automatique, etc.) à la ligne téléphonique, vous pouvez le raccorder à travers cet appareil en utilisant le connecteur de données.

Après avoir raccordé le combiné et le téléphone (voir en haut), raccordez l'appareil supplémentaire au port DATA.

• Vérifiez que l'équipement de communication n'est pas utilisé avant d'employer cet appareil (appel en cours, enregistrement de numéros en mémoire, etc.) ou que celui-ci fonctionne convenablement.

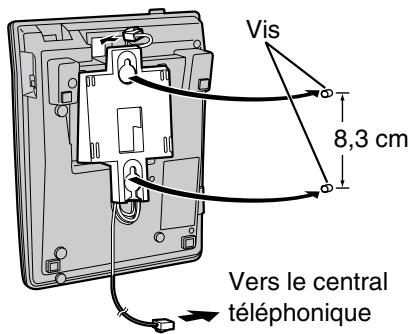

Installation murale

Cet appareil peut être monté en mural.

1 Abaissez le crochet du combiné jusqu'à ce qu'il se bloque, ainsi le montant permet de maintenir le combiné.

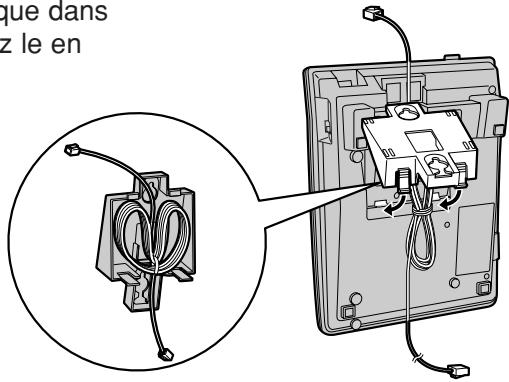

2 Rangez le câble téléphonique dans le support mural et rabattez-le en direction des flèches.

• UP : vers le haut.

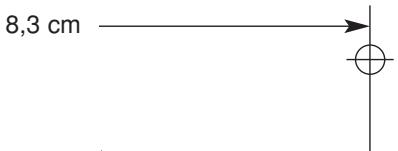

3 Installez les vis sur le mur en utilisant le gabarit ci-dessous. Connectez le cordon de la ligne téléphonique. Montez l'unité et faites-la glisser vers le bas.

Pour déposer temporairement le combiné au cours d'une conversation, placez-le comme indiqué sur la figure ci-dessous.

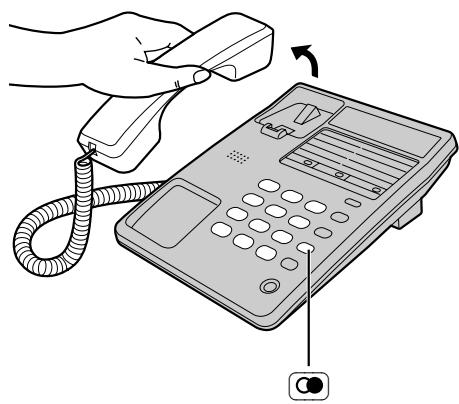

Effectuer un appel

1 Décolchez le combiné. 2 Composez le numéro de téléphone.

• En cas d'erreur, raccrochez et reconnendez au point 1.

3 Raccrochez lorsque vous\ avez terminé votre\ conversation.

Renuméroter le dernier numéro composé

Décrochez le combiné. Pressez la touche ().

• À l'état décroché, chaque fois que vous presserez sur la touche ①, la ligne sera coupée automatiquement et le numéro sera recomposé.
• La touche (renumérotation) recomposera le dernier numéro composé manuellement, et non un numéro effectué par la numérotation abrégée (p. 34) ou par une touche à numérotation rapide (p. 36).

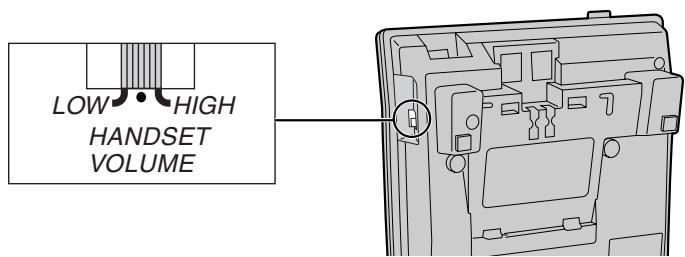

Sélectionner le volume du combiné lors d'une conversation

Placez le sélecteur sur HIGH (haut), MEDIUM (moyen) ou LOW (bas). Après avoir raccroché, le volume retournera à sa valeur moyenne (MEDIUM).

• Si vous effectuez une composition additionnelle après une composition rapide telle que numérotation abrégée (p. 34), numérotation rapide (p. 36) ou recomposition, veillez à terminer d'abord cette numérotation avant de composer un nouveau numéro. Sans cela, l'appareil pourrait ne pas composer le numéro proprement.

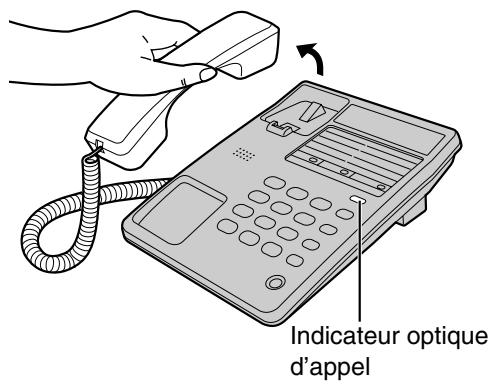

Répondre à un appel

Lorsqu'un appel entre, l'appareil sonne et l'indicateur optique clignote.

1 Décrochez le combiné lorsqu'l'appareil sonne. 2 Raccrochez lorsque courte conversation est terminée.

-Si vous choisissez OFF (voir en bas), l'appareil ne sonnera pas.

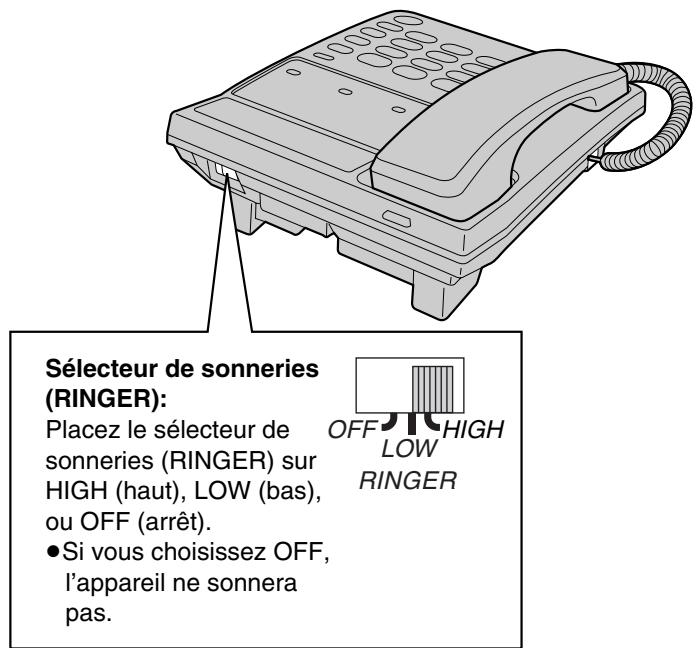

Ajuster le volume de la sonnerie

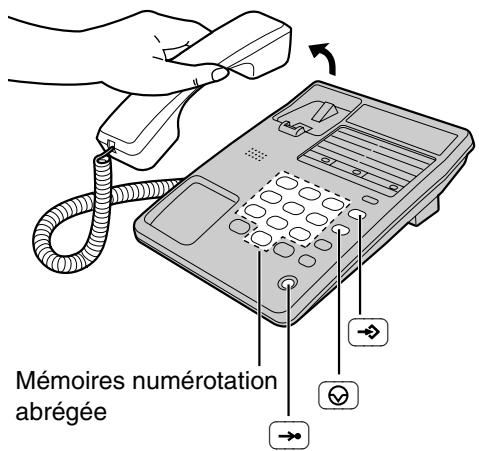

Introduire les nombres en mémoire

Voussouspoucezmémoriserjusqu'à10numérodesoftéléphonedifférents. Les touches de numérotation (0 à 9) servent d'adresses mémoire. Afin d'éviter une mauvaise opération, ne pressez aucune touche de numérotation avant l'enregistrement.

Décrochez le combiné. 2 Pressez la touche . 3 Introduisez le numéro de téléphone à mémoriser (jusqu'à 16 chiffres).

• En cas d'erreur, raccrochez et recommencez au point 1.

4. Pressez la touche l. 5. Pressez un numéro mémoire (0 à 9). 6. Lorsque vous avez terminé, raccrochez.

• Pour introduire d'autres numéros, répétez les opérations 1 à 6.
• Pressez la touche si demandé. Une pause compte comme 1 chiffre (p. 37).

Introduire les numéros en mémoire

Décrochez le combiné. 2 Introduisez le numéro de téléphone à mémoriser (jusqu'à 16 chiffres). 3 Durant la conversation, pressez 2 x la touche 4 Pressez le numéro mémoire (0 à 9). 5 Raccrochez.

Composer un numéro mémorisé

1 Décolchez le combiné. 2 Pressez la touche 3 Pressez le numéro mémoire (0 à 9). •Le numéro mémorisé est composé.

-La touche (renumerotation) ne fonctionne pas pour la numérotation abrégée. Renumerotation du numéro : Raccrochez et reconnectez au point 1. - Si le cable téléphonique est déconnecté plus de 3 jours, il est nécessaire d'enregistrer à nouveau les numéros abrégés.

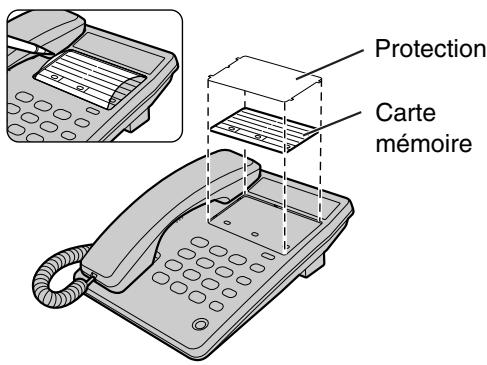

Étiquette mémoire

Retirez l'étiquette mémoire et utilisez-la comme index pour les noms et numéros abrégés.

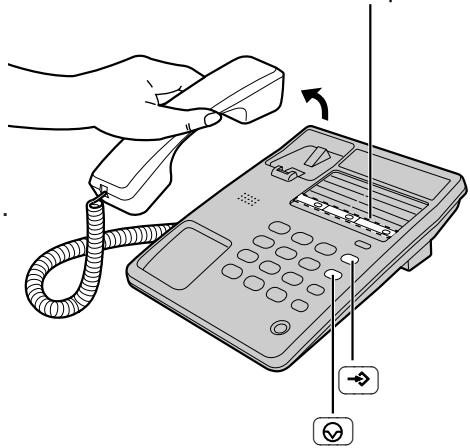

Introduire les nombres en mémoire

Vous pouvez mémoriser jusqu'à 3 numéros de téléphone grâce aux 3 touches de numérotation rapide (M1 à M3).

Afin d'éviter une mauvaise opération, ne pressez aucune touche de numérotation rapide avant la mémorisation.

Décrochez le combiné. 2 Pressez la touche → 3 Introduisez le numéro de téléphone (jusqu'à 16 chiffres).

• En cas d'erreur, raccrochez et reconnenez au point 1.

4. Pressez la touche l. 5. Pressez une touche de numérotation rapide (M1 à M3). 6. Raccrochez lorsque vous avez terminé.

• Pour introduire d'autres numéros, répétez les opérations 1 à 6.
• Pressez la touche si demandé. Une pause compte comme 1 chiffre (p. 37).

Touches de numérotation rapide

Introduire les numéros en mémoire

1 Décolchez le combiné. 2 Introduisez le numéro de téléphone à mémoriser (jusqu'à 16 chiffres). 3 Durant la conversation pressez 2 x la touche . 4 Pressez la touche de numérotation rapide correspondante (M1 à M3). 5 Raccrochez.

Composer un numéro mémorisé

1 Décolchez le combiné.

2 Pressez la touche de numérotation rapide correspondante (M1 à M3).

• Le numéro mémorisé est composé.
• otation du numéro: Raccrochez et reconnectez au point 1.
• Si le câble téléphonique est déconnecté plus de 3 jours, il est nécessaire d'enregistrer à nouveau les numéros abrégés.

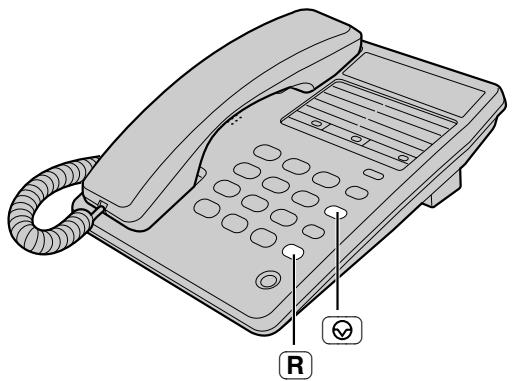

Touché de rétrodemande

La touche R (retrodemande) est utilisée pour accéder à certains services spéciaux (optionnels) tels que la mise en attente des appels, etc.

Comment utiliser la touche pause (pour accéder à un service longue distance)

Nous vous recommandons de presser la touche si un délai est requis lors de la composition sur un central téléphonique (ACU) ou pour accéder à un service longue distance.

Ex. Code d'accès aux lignes réseau ⑨ (ACU)

9 → ② → Numéro d'appel

• En pressant la touche (pause) une nouvelle fois, on crée une seconde pause. Ceci prévient les mauvaises compositions lorsque vous utilisez la recomposition automatique ou lorsque vous utilisez la numérotation abrégée.
• A chaque pression de la touche ⑦, vous augmentez la longueur de la pause entre les chiffres.

Avant de demander de l'aide

Problème	Remède
L'appareil ne fonctionne pas.	• Contrôlez les préparatifs (p. 29–30).
L'appareil neonne pas.	• Le sélecteur de sonnerie (RINGER) est placé sur arrêt (OFF). Placez-le sur haut (HIGH) ou bas (LOW) (p. 32).
Vous ne pouvez pas mémoriser un numéro de téléphone.	• Contrôlez si le combiné est bien raccroché. • N'introduisez pas de numéro des téléphones de plus de 16 chiffres.

Consignes de sécurité

Faites particulièrement attention aux consignes de sécurité indiquées ci-dessous.

Environnement

1) N'utilisez pas cet appareil dans un environnement humide, par exemple à proximité de baignoires, de lavabos, d'éviers, etc. Evitez de l'utiliser dans des sous-sols humides. 2) Eloignez l'appareil de toute source de chaleur telle que radiateurs, fourneaux, etc. Ne pas le placer non plus dans un endroit où la température est inférieure à 5°C ou supérieure à 40°C.

Emplacement

1) Ne posez, aucun objet lourd sur l'appareil. 2) Veillez à ce qu'aucun objet tombe sur l'appareil et qu'aucun liquide n'y pénétre. Evitez que l'appareil soit excessivement exposé à la fumée, à la poussière, à des vibrations mécaniques ou à des chocs. 3) Placez cet appareil sur une surface plane.

Surtension, coup de foudre

Cette installation est équipée d'une protection contre les surtensions. Cependant, si votre région est soumise à de nombreux orages, nous vous recommandons d'installer sur votre ligne téléphonique une protection additionnelle contre les surtensions.

Pour la mise en place de cette option, contactez votre revendeur spécialisé.

• Aucune responsabilité ne peut être assumée pour des dégâts dus à la foudre, même lorsque la protection contre les surtensions a été installée.

Avertissement:

AFIN DE PREVENIR TOUT RISQUE DE CHOC ELECTRIQUE OU D'INCENDIE, NE PAS EXPOSER L'APPAREIL A LA PLUIE OU A L'HUMIDITE DE QUEL QUE TYPE QUE CE SOIT.

En cas de dysfonctionnements, débranchez l'appareil de la prise téléphonique et branchez un autre appareil que vous savez en bon état de marche. Si ce dernier fonctionne normalement, ne rebranchez l'appareil que lorsque vous êtes sûr que les problèmes s'y rapportant ont été éliminés. Si l'autre appareil ne fonctionne pas non plus correctement, faites appel à votre revendeur spécialisé.

Cet équipement est destiné à la Suisse, à l'Espagne, à la Hollande, à la Suède, à la Finlande, à la France et à la Grèce.

En cas de non fonctionnement, faites appel à votre revendeur spécialisé.

Déclaration de conformité:

• Panasonic System Networks Co., Ltd. déclare que cet équipement est conforme aux critères essentiels et autres dispositions importantes de la directive 1999/5/EC (R&TTE - Radio & Telecommunications Terminal Equipment). Les déclarations de conformité pour les produits Panasonic pertinents décrites dans le présent manuel peuvent être téléchargées à l'adresse suivante:

http://www.doc.panasonic.de
