BEDIENUNGSANLEITUNG KX-TS100EXW PANASONIC

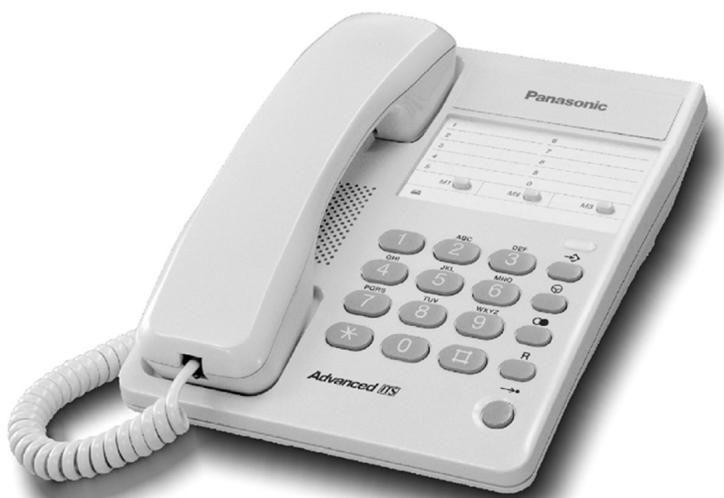

Operating Instructions Bedienungsanleitung Manuel d'utilisation

Integrated Telephone System AnalogesTelefon Télephone-système analogue

KX-TS100EXW

Bitte lessen Sie diese

Bedienungsanleitung, bevor Sie das Telefon in Betriebnehmen.

Für ihre Entscheidung, ein neues Panasonic-Telefon zu kaufen, möchten wir uns bedanken.

Zum späteren Nachschlagen

Seriennr. Kaufdatum

(unten am Gerät)

Name und Anschrift des Lieferanten

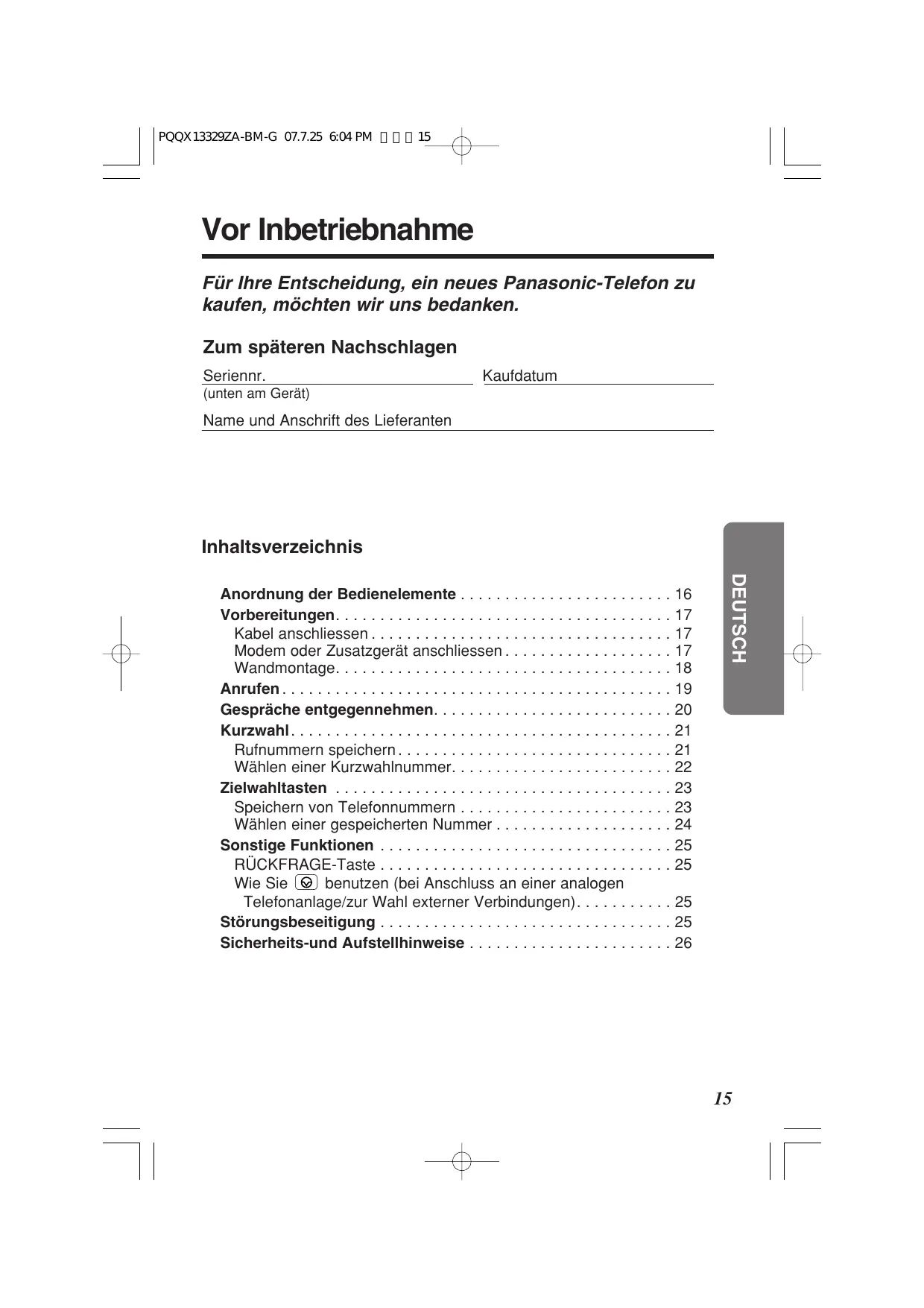

Inhaltsverzeichnis

Anordnung der Bedienelemente 16

Vorbereitungen. 17

Kabelanschliessen 17

Modem oder Zusatzgerat anschliessen 17

Wandmontage. 18

Anrufen 19

Gesprache entgegenhalten 20

Kurzwahl 21

Rufnummern speichern. 21

Wahlen einer Kurzwahlnummer 22

Zielwahltasten 23

Speichern von Telefonnummern 23

Wahlen einer gespeicherten Nummer 24

Sonstige Funktionen 25

RUCKFRAGE-Taste 25

Wie Sie benutzen (bei Anschluss an einer analogen Telefonanlage/zur Wahl externer Verbindungen). 25

Störungsbeseitigung 25

Sicherheits-und Aufstellhinweise 26

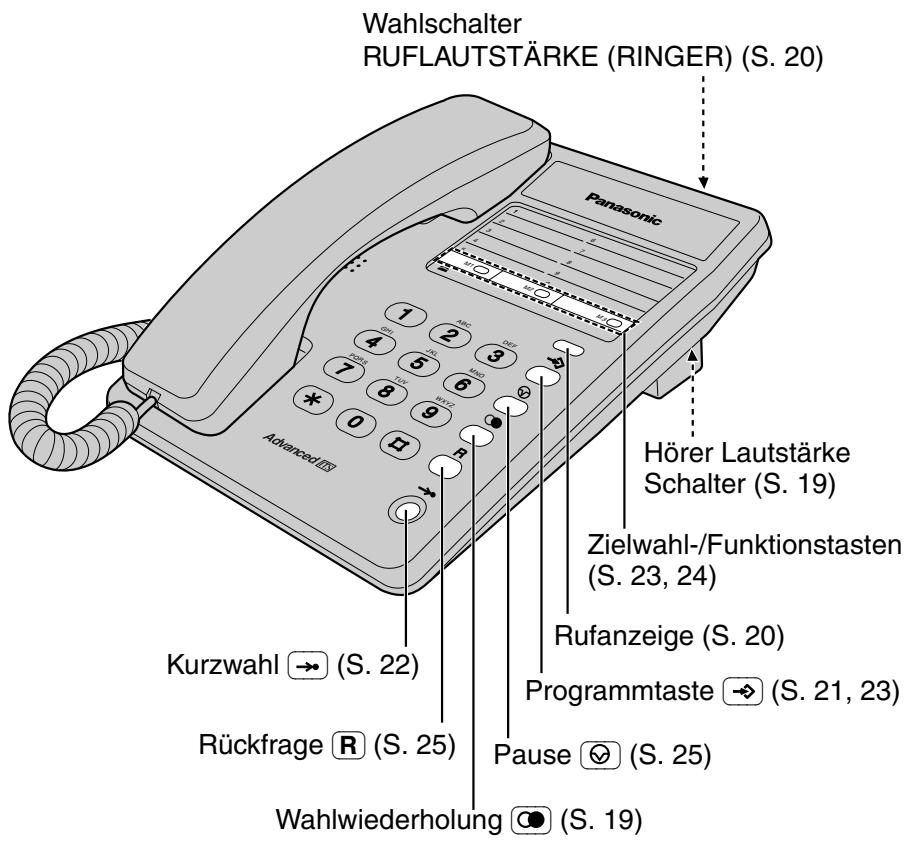

Anordnung der Bedienelemente

Zubehörliste (Lieferumfang)

Hörer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (S. 17)

Telefonanschlusssschnur ..eine (S.17)

Hörserschnur . . . . . . . . . . . . . . . . . . . . . . . . . (S. 17)

□ Wandhalterung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (S. 18)

Vorbereitungen

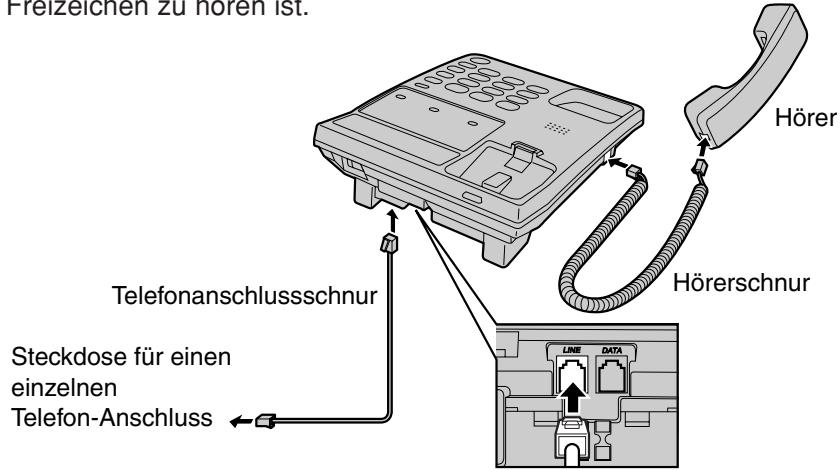

Kabel anschliessen

Heben Sie nach Anschlieben des Geräts den Hörer ab, um zu prüfen, ob das Freizeichen zu horen ist.

• Benutzen Sie nur den Originalhörer.

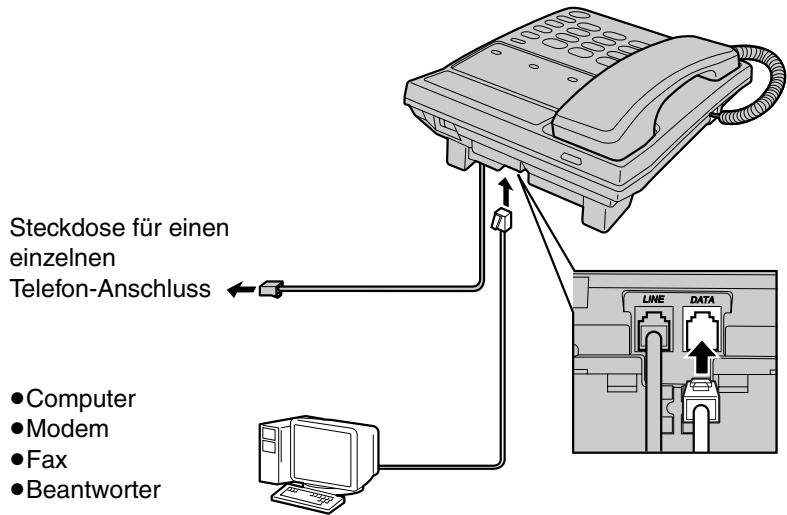

Modem oder Zusatzgerät anschliessen

Sie können direkt am Apparat ein analoges Zusammenarbeit (Computer, Modem, Fax, Beantworter, usw.) am DATA Port anschliessen. (Internationale Belegung des Steckers -> Mitte).

Nach dem Anschluss an die Telefonleitung (siehe oben), stecken Sie Ihr Gerät am DATA Port ein.

• Bevor Sie Ihr Zusammenarbeit verwenden, stellen Sie sicher, dass der Apparat nicht verwendet wird (Gesprache, Nummern speichern usw.). Ansonsten Funktioniert Ihr Zusammenarbeit nicht.

Vorbereitungen

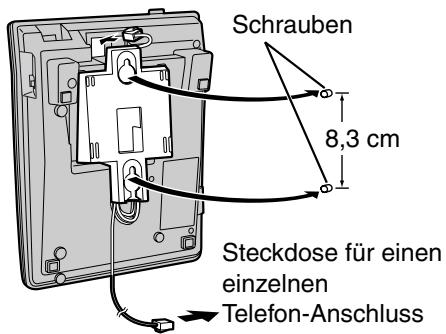

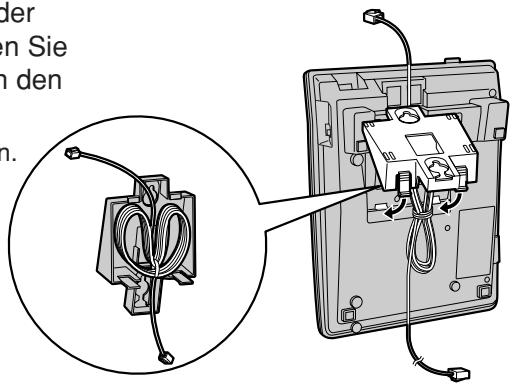

Wandmontage

Das Telefon kann auch an die Wand montiert werden.

1 Drehen Sie die Hörerhalterung, somit kann der Hörer nicht herunterfallen.

2 Verlegen Sie die Kabel in der Wandhalterung und stecken Sie diese in der Pfeilrichtung in den Apparat.

"UP" muss nach oben zeigen.

Montieren Sie die Schrauben mit

Hilfe der unterstehenden Schablone, schliessen Sie das Kabel an und hangen Sie das Gerät an die Wand.

Während eines Geschäfts konnen Sieden Hörer, wie abgebildet temporär ablegen.

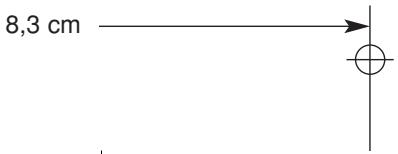

Bohrschablone

18

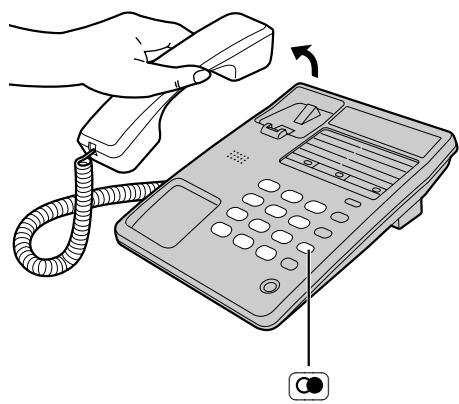

Anrufen

1 Heben Sie den Hörer ab.
Wahlen Sie die Rufnummer.

• Falls Sie eine falsche Nummer gewählt haben, legen Sie den Hörer auf und beginnen wieder von vorn.
  3 Nach dem Ende des Geschäfts legen Sie den Hörer auf.

Um die zuletzt gewählte Nummer erneut zu wahlen

Heben Sie den Hörer ab. → Drücken Sie 00 .

• Wenn Sie den Hörer abgehoben haben und die Taste drücken, wird die Leitung getrennt und die zuletzt gewählte Nummer erneut gewählt.
• wählt die zuletzt manuell eingegebene Telefonnummer, nicht aber Nummern aus der Kurz-(S. 22) oder Zielwahl (S. 24).

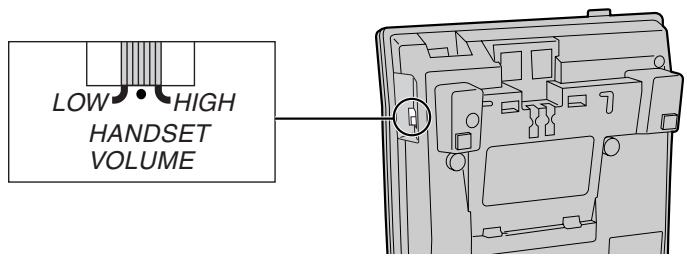

Lautstärkeeinstellung

Wahlen Sie mit dem Schalter die gewünschte Position.

• Wenn Sie nach einer Kurzwahl weitere automatische Wahlen anfügen wollen wie Kurzwahl (S. 22), Zielwahl (S. 24) oder Wahlwiederholung, so stellen Sie sicher, dass dies erst nach Abschluss der ersten Kurzwahl erfolgt. Ansonsten wird die Wahl nicht richtig ausgeführct.

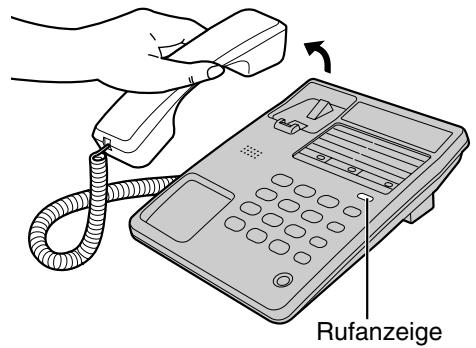

Gesprüche entgegenhalten

Während eines Anrufes klingelt das Telefon und die Rufanzeige blinkt.

1 Wenn das Rufsignal ertont, haben Sie den Hörer ab.
2 Nach dem Ende des Geschäfts legen Sie den Hörer auf.

• Wenn die Ruflautstärke ausgeschaltet ist (siehe unter), klingelt der Apparate nicht.

Ruflautstärke einstellen

Wahlschalter
RUFLAUTSTÄRKE (RINGER):

LAUT (HIGH), LEISE (LOW) oder AUS (OFF).

• Wird der Wahlschalter auf OFF gestellt, dann ertont kein Rufsignal bei eingehenden Anrufen.

Kurzwahl

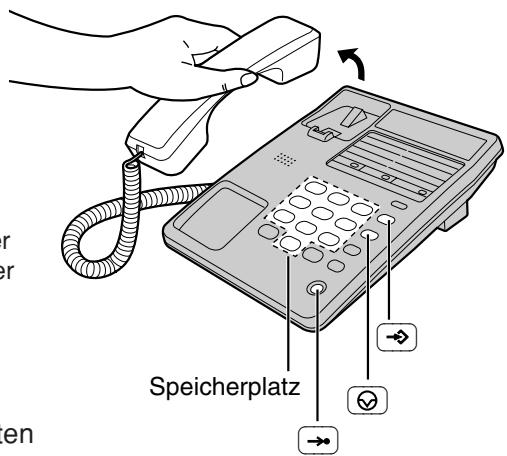

Rufnummern speichern

Sie können bis zu 10 Rufnummern speichern. Die Währtasten (① to ⑨) dieren darauf als Stationstasten. Drücken Sie keine Stationstasten, bevör Sie eine Rufnummer speichern, um Fehlbedienung zu vermeiden.

1 Heben Sie den Hörer ab.
2 Drucken Sie l
3 Geben Sie eine bis zu 16-stellige Rufnummer ein.

• Falls Sie eine falsche Nummer eingeben, beginnen Sie wieder bei Schritt 1.

4 Drucken Sie l
5 Drucken Sie den gewünschten Speicherplatz (0 to 9).
6 Hörer auflegen.
Zum Speichern von weiteren Nummern, beginnen Sie bei Schritt 1.

• Zum Einfugen einer Wahlpause drücken Sie die Taste (S. 25). Die Pause belegt eine Wahlziffer.

Kurzwahl

Zum Speichern eines gewählten Nummer

Heben Sie den Hörer ab.
2 Geben Sie die gewünschte Telefonnummer (16 Ziffern) ein.
3 Drücken Sie während des Geschäfts zweimal die Taste
4 Drücken Sie den gewündsten Speicherplatz (0 to 9).
5 Auflegen.

Wahlen einer Kurzwahlnummer

1 Heben Sie den Hörer ab.
2 Drucken Sie
3 Drucken Sie den gewünschten Speicherplatz (0 to 9). Die gespeicherte Rufnummer wird gewählt.

Die Taste Funktioniert nicht für Kurzwahlnummern.
Zum erneut wahlen, führen Sie Schritt 1 bis 3 aus.
- Wird die Telefonleitung mehr als 3 Tage getrennt, können die gespeicherten Rufnummern verloren gehen.

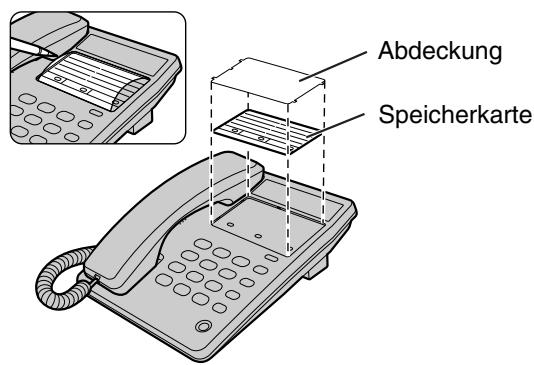

Memo-Karte

Sie können die gespeicherten Nummern und Namen in der Speicherkarte eintragen.

Zielwahltasten

Speichern von Telefonnummern

Sie können bis zu 3 Telefonnummern auf die Zielwahltasten (M1 to M3) abspeichern.

Um Fehlfunktionen zu verhindert, drücken Sie keine Zeilwahltasten vor dem Speichern.

1 Heben Sie den Hörer ab.
2 Drucken Sie .
3 Geben Sie eine bis zu 16-stellige Rufnummer ein.

• Falls Sie eine falsche Nummer eingeben, beginnen Sie wieder bei Schritt 1.

4 Drucken Sie l
5 Drucken Sie die gewünschte Zielwahltaste (M1 to M3).
6 Hörer auflegen. Zum Speichern von weiteren Nummern, beginnen Sie bei Schritt 1.

• Zum Einfugen einer Wahlpause drücken Sie die Taste (S. 25). Die Pause belegt eine Wahlziffer.

Zielwahltasten

Zum Speichern eines gewählten Nummer

1 Heben Sie den Hörer ab.
2 Geben Sie die gewünschte Telefonnummer (16 Ziffern) ein.
3 Drücken Sie während des Geschäfts zweimal die Taste
4 Drücken Sie die gewünschte Zielwahltaste (M1 to M3).
5 Auflegen.

Wahlen einer gespeicherten Nummer

1 Heben Sie den Hörer ab.
2 Drücken Sie die gewünschte Zielwahltaste (M1 to M3).
Die gespeicherte Rufnummer wird gewählt.

Die Taste (C) Funktioniert nicht bei Zielwahltasten.

Zum erneut wahlen, führen Sie Schritt 1 bis 2 aus.

• Wird die Telefonleitung mehr als 3 Tage getrennt, können die gespeicherten

Rufnummern verloren gehen.

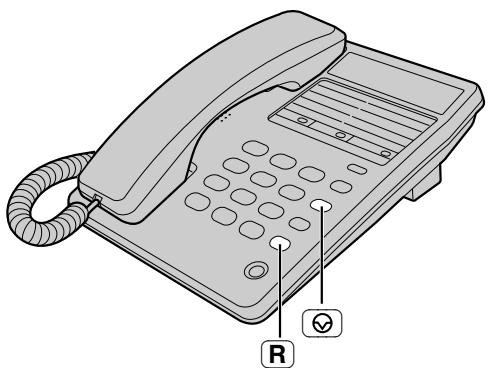

Sonstige Funktionen

RÜCKFRAGE-Taste

Für den Zugriff auf Funktionen ihrer Telefonanlage wie die Rückfrage, können Sie die Taste verwenden.

Wie Sie benutzen

(be Anschluss an einer analogen Telefonanlage/zur Wahl externer Verbindungen)

Wir empfehlen, zu drücken, wenn beim Wahlen über eine Telefonzentrale oder beim Zugang zu einem Ferngesprächsnetz das Einsatz einer Pause nötig ist.

Beispiel: Belegung einer externen Leitung über Kennzahl 9

9 Rufnummer

• Das Drücken der Taste erzeugt eine Wahlpause von einigen Sekunden. Dies verhindert Fehlverbindungen, wenn Sie erneut wahlen oder eine gespeicherte Nummer wahlen wollen.
• Wird die Taste mehrere Male nacheinander gedrückt, verlangert this. entsprechend die Wahlpause.

Störungsbeseitigung

Problem	Abhilfe
Das Telefon funktioniert nicht.	•Prüfen Sie die Einstellungen, siehe Seiten 17-18.
Das Gerät erzeugt kein Rufsignal.	•Der Wahlschalter RUFLAUTSTÄRKE (RINGER) liegt auf AUS (OFF). Stellen Sieihn auf LAUT (HIGH) oder LEISE (LOW) (S. 20).
Sie können keine Rufnummer speichern.	•Gehen Sie safer, dass der Hörer nicht aufgelegt ist. •Gehen Sie keine Rufnummer ein, die aus mehr als 16 Ziffern besteht.

Sicherheits-und Aufstellhinweise

Bitte achten Sie ganz entsprechers auf die Einhaltung der folgenden Sicherheitshinweise.

Aufstellungsbedingungen

• Keine Gegenstände auf das Telefon legen.

Wasser und Feuchtigkeit: Benutzen Sie das Telefon nicht in feuchter

Umgebung, z.B. in der Höhe von Badewannen, Wasch- oder Spülbecken, etc.

Auch in einem feuchten Keller sollten Sie es möglichst nicht benutzen.

Wärme: Das Telefon sollte nicht in der Höhe von Wärmequellen wie Heizkörpern, Herden etc. aufgestellt werden. Auch in Räumen, in denen eine Temperatur von weniger als 5^ Celsius oder mehr als 40^ Celsius herrschen, sollte es nicht installiert werden.

Einwirkung elektramagnetischer Felder: Elektrische Geräte wie z.B.

Kühlschranke TV- und Radiogeräte erzeugen elektramagnetische Felder. Diese können Interferenzen und Nebengeräuche verursachen. Stellen Sie deshalb das Telefon nicht in der Nähe solcher Geräte auf.

Fremdkörper: Achten Sie darauf, dass keine Gegenstände oder Flüssigkeiten in das Telefon gelangen. Setzen Sie es zudem nicht übermäßig Staub, Erschütterungen und unmittelbarer Sonneneinstrahlung aus.

Reinigung: Verwenden Sie auf keinen Fall Benzin, Verdünning oder andere Lösungsmittel, um das Gehäuse zu reinigen. Wischen Sie es nur mit einem weichen Tuch ab. Wenn Sie das Telefon auf neuen oder mit Lackpflegemittel aufgefrischten Holz- oder Kunststoffmöeln aufstellen sollen, ist nicht vollig ausgeschlossen, dass die Pflegemittel die Kunststoff-Füße des Gerätes angegeben. Diese können auf den Möbeln eventuell Spuren hinterlassen. Wir empfehlen dazu eine rutschfeste Unterlage zu verwenden.

Überspannung/Gewitter

Das Komfort-Telefon ist serialnäßig mit einer Überspannungsschutzschaltung ausgerüstet.

Sollte es in Ihrer Region jedoch haufter zu Gewittern kommt, empfehlen wir den Telefonanschluss durch zusätzliche Maßnahmen zu schüssen.

Bitte wenden Sie sich bezüglich der Installation an ihren Panasonic Fachhändler.

• Für Beschädigungen durch Blitzschläge kann selbst mit Einbau der erwähnten Sicherheitsmaßnahmen keine Haftung übernommen werden.

ACHTUNG:

ZUR VERMEIDUNG VON BRÄNDEN UND ELEKTRISCHEN SCHLÄGEN DARF DIESES GERÄT NIEMALS REGEN ODER SONSTIGER FEUCHTIGKEIT AUSGESETZT WERDEN.

Fehlerbeseitigung:

Bei Störungen das Gerät von der Telefonleitung trennen, und dann mit Hilfe eines anderen Funktionstüchtigen Telefons den Anschluss überprüfen. Wenn die Telefonleitung in Ordnung ist, halten Sie Ihr defektes Gerät reparieren. Soltte die Telefonleitung gestört sein, so verständigen Sieitte ihren zuständigen Netzbetreiber.

Dieses Gerät wurde für den Einsatz in der Schweiz, in Spanien, Holland, Schweden, Finnland, Frankreich und Griechenland bestimmt.

Beim Auftreten von Problemen sollen den Sie zunachst mit ihrer Lieferanten Kontakt aufnehmen.

Konformitätserklarung:

• Hiermit erklart Panasonic System Networks Co., Ltd., dass diesen Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der R&TTE-Richtlinie (Radio & Telecommunications terminal Equipment) 1999/5/EC übereinstimmt. Die Konformitätserklärungen zu den in thisum Heruntergeladen werden: http://www.doc.panasonic.de

Kontakt zu autorisiertem Vertreter:
