BEDIENUNGSANLEITUNG KXTD816GE PANASONIC

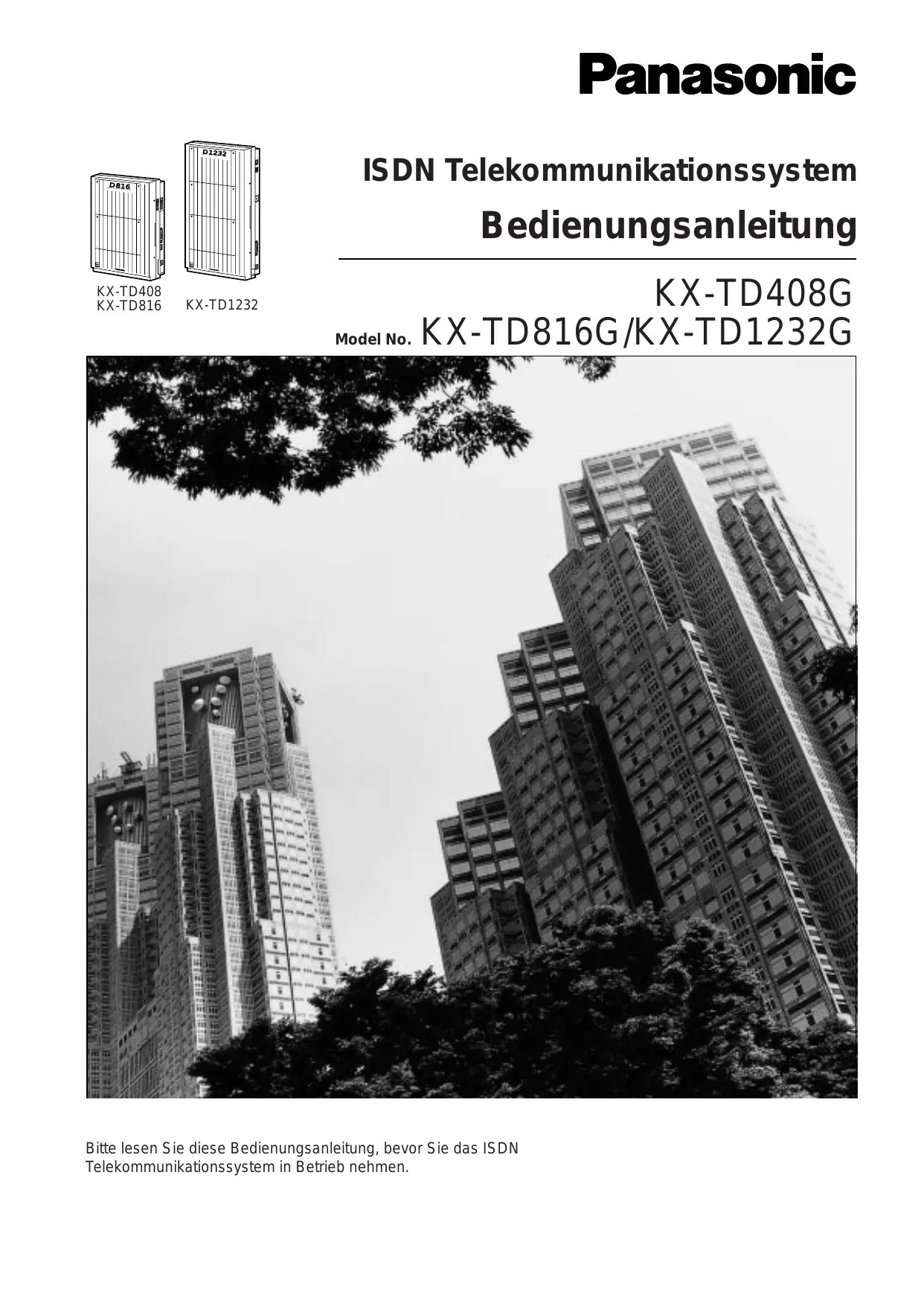

ISDN Telekommunikationssystem

Bedienungsanleitung

KX-TD408G

Model No. KX-TD816G/KX-TD1232G

Wir danken Ihnen, dass Sie sich für diesen ISDN

Telekommunikationsystem von Panasonic entschieden haben.

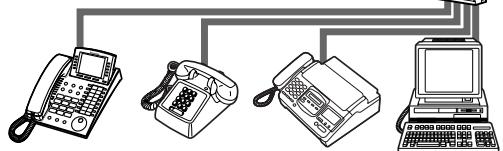

Telephone

An diese Telefonanlage konnen digitale und analoge Panasonic-Systemtelefon
anganese Systemtelefon
angeschlossen werden. Der Anschluss von

Standard-Endgeräten, z.B.

Standardtelefonen, Faxgeräten, schnurlosen Telefonen und Sprachverarbeitungssystemen, ist ebenfalls möglich.

1.3.1 Anschlussbeispiel

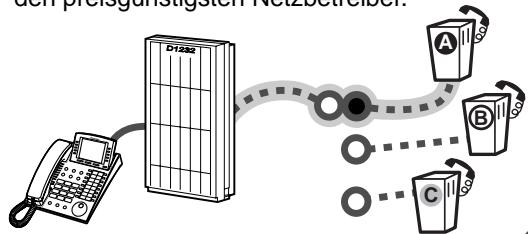

Einsparung von Gebühren (LCR = Least Cost Routing

Dieses System wählt je nach der gewählten Rufnummer und der Tageszeit automatisch den preisgūnstigsten Netzbetreiber.

Page 28

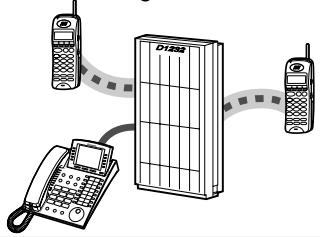

DECT-System

Die TK-Anlagen KX-TD816 und KX-TD1232 unterstützen das optionale DECT-System. Danach können DECT-Mobilteile (MT) gemeinsam mit den leitungsgebundenen Telefonen der Anlage betriebenen werden.

DECT Mobiltell

Verdopplung der Nebenstellen

These Anlage kann die Anzahl verfügbarer Nebenstellen verdoppeln, indem sowohl Systemtelefon als auch Standardtelefon angeschlossen werden, so dass jeder

Nebenstelle über zwei Telefon verfügt, die sich die gleiche Nebenstellennummer teilen. Darüber hinaus konnen Sie ein digitales Panasonic-Systemtelefon und ein Standardtelefon an den gleichen

Anschluss anschließen und diese

beiden Telefon als separate Nebenstellen verwenden.

1.4.1 Paralleler Anschluss eines zweiten Telefons

Gesprachsdatenerfassung

Dieses System kann die folgenden Daten über geführte Geschäfte aufzeichnen oder ausdrucken: Datum, Uhrzeit, Nebenstellennummer, gewährte Rufnummer, Geschäftsdauer usw.

Datum	Uhrzeit	Nebenstellen-Nr.
06/24/99	10:03	123
06/24/99	11:07	223

Bitte Fachhändler konsultieren.

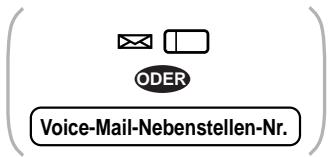

Unterstützung von VoiceMail-Systemen

Sie konnen ihre eigenen Anrufe an ein Sprachverarbeitungssystem weiterleiten und von Anrufern für Sie bestimmte Nachrichten zu ihrer Mailbox leiten setzen, wenn Sie Geschäfte nicht entgegenhalten konnen.

2.8.3 Bei Anschluss eines

Sprachprozessorsystems

Hinweis:

Der Zusammen "G" hinter der jeweiligen Modell-Bezeichnung wird im Folgenden ausgelassen.

Wichtige Information

WARNING

INSTALLATION UND REPARATUR DIESER TK-ANLAGE DÜRFEN NUR DURCH AUTORISIERTES PERSONAL ERFOLGEN.

WENN EINE BESCHÄDIGUNG DIESES GERÄTES DAZU Führt, DASS BAUTEILE IM INNEREN FREILIEGEN, TRENNN SIE BITTE UNVERZÜGLICH DAS NETZKABEL VON DER NETZSTECKDOSE UND LASSEN DIE ANLAGE DURCH IHREN FACHHANDLER ÜBERPRÜFEN. VOR EINEM TRANSPORT DER ANLAGE AN EINEN ANDEREN AUFSTELLUNGSORT IST SIE ZUERST VON DER LEITUNG ZU TRENNN, BEVOR DER NETZSTECKER ABGEZOGEN WIRD. BEIM ERNEUTEN ANSCHLIESSEN VERFAHREN SIE DANN IN UMGEKEHRTER REIHENFOLGE (NETZANSCHLUSS ZUERST).

DAS NETZKABEL DIESES GERÄTES BESITZ EINEN SCHUKOSTECKER UND DARF NUR AN EINE VORSCHriftSMÄSSIG GEERDETEN NETZSTECKDOSE ANGESCHLOSSEN WERDEN. DIE STROMVERSORGUNG DER ANLAGE KANN DURING ABZIEHEN DES NETZSTECKERS SOFORT UTERBROCHEN WERDEN. AUS SICHERHEITSGRündEN SOLLTE SICH DIE NETZSTECKDOSE IN UNMITTELBARER NAHE DER ANLAGE BEFINDEN UND WÄHREND DES BETRIEBS JEDERZEIT ZUGÄNGLICH SEIN.

UM STROMSCHLAG ODER FEUERENTWICKLUNG VORZUBEUGEN, SETZEN SIE DIESES GERÄT NIEMALS REGEN ODER IRGENDEINER Anderen ART VON FEUCHTIGKEIT AUS.

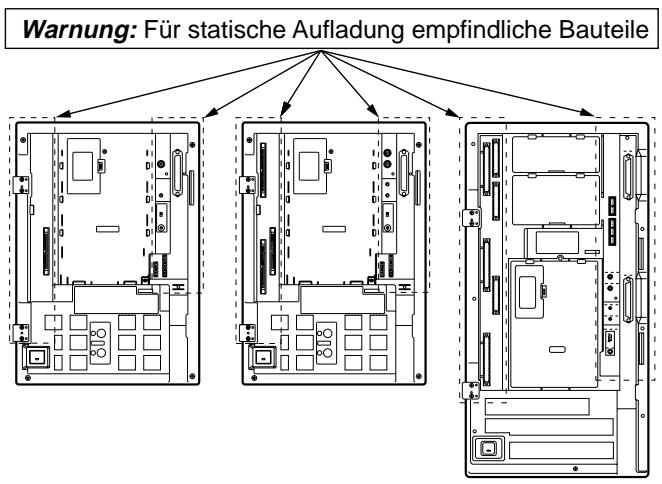

WARNING

Dieses Gerät besitzt Bauteile, die gegenüber statischer Aufladung empfindlich sind. Um die Platinen vor statischer Aufladung zu schützen, vermeiden Sie jegliche Berührung der in der Abbildung rechts gezeigten Steckpläte und Anschlüsse. Um statische Aufladung von Ihr Körper abzuleiten, konnen Sie einen Massepunkt berühren oder einen Antistatikgurt/TRagen.

Die unten abgebildeten Symbole werden in thisem Handbuch früig verwendet und besitzen folgende Bedeutungen:

Hinweise

Erläuterungen

Achtung

• Installieren Sie die Anlage nichtiben Heizgeräten bzw. Heizkörpern und nicht im Bereich elektrischer Störfelder, wie sie beispielsweise von Leuchtstofflampen, Motoren und Fernsehgeräten erzeugt werden. Solche Störquellen können den Betrieb der Anlage beeinträchtigen.
• Halten Sie die Anlage fern von Staub, Feuchtigkeit, hohen Temperaturen (höher als 40^ ) und Erschütterungen, und setzen Sie sie keiner unmittelbaren Sonneneinstrahlung aus.
• Achten Sie darauf, dass keine Drahte, Kabelreste, Nägel o.a. durch die Lüftungsschlitze in das Gehäuse fallen.
• Verwenden Sie auf keinen Fall Benzin, Verdünnungsmittel oder Scheuerpulver zum Reinigen des Gehäuses. Wischen Sie es nur mit einem weichen Tuch ab.

Die Seriennummer dieser Anlage finden Sie auf dem Typenschild.itte tragen Sie diese Seriennummer in das hierfürVBorbereitete Feld unter ein und bewahren Sie these Handbuch an einem sicheren Ort auf.Im Falle eines Diebstahls haben Sie dann einen Beleg fur ihren Kauf.

MODELL: KX-TD408G

KX-TD816G
KX-TD1232G

SERIEN-NR. (unter auf der Anlage angegeben)

Für zukünftige Rückfragen

KAUFDATUM

NAME DES FACHHÄNDLERS

ANSCHRIFT DES FACHHÄNDLERS

Inhaltsverzeichnis

1 Übersicht

1.1 Anlagenkapazität 12
1.1.1 Anlagenkapazitat 12
1.2 Anordnung der Buchsen und Anschlüsse 13
1.2.1 Anordnung der Buchsen und Anschlusses 13
1.3 Anschlussbeispiel 15
1.3.1 Anschlussbeispel 15
1.4 Paralleler Anschluss eines zweiten Telefons 16
1.4.1 Paralleler Anschluss eines zweiten Telefons 16
1.5 System-Neustart 18
1.5.1 System-Neustart 18

2 Bedienung

2.1 Vor der Inbetriebnahme 20
2.1.1 Vor der Inbetriebnahme 20
2.2 Anrufen 27

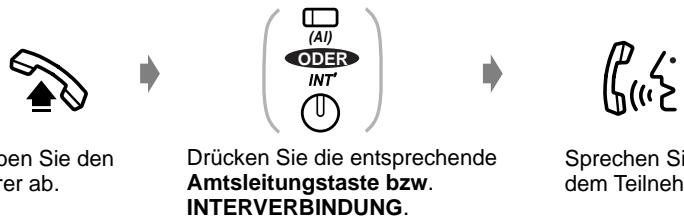

2.2.1 Grundverfahren 27

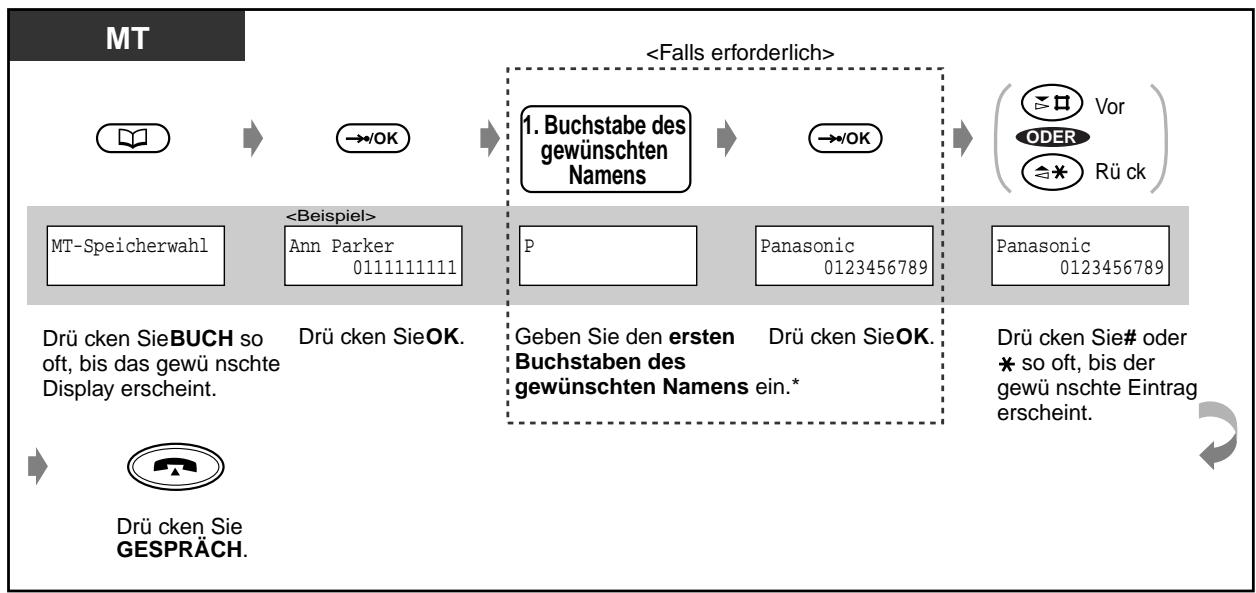

2.2.2 Speichergestützte Wahl 30
2.2.3 Wahlwiederholung 35
2.2.4 Wenn der gewählte Anschluss besetzt ist oder sich der Teilnehmer nicht meldet 37
2.2.5 Anrufen ohne Einschränkungen 44

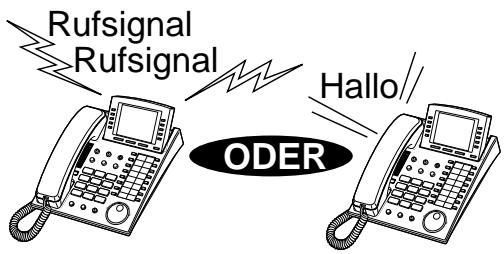

2.2.6 Wechsel des Rufmodus (Wahl zwischen Tonruf und Sprachruf) 46

2.3 Anrufe entgegennehmen 47
2.3.1 Entgegennehmen von Anrufen 47
2.3.2 Entgegennehmen von Internrufen ohne Abheben des Hörers(Automatische Anschaltung bei Internrufen) 48

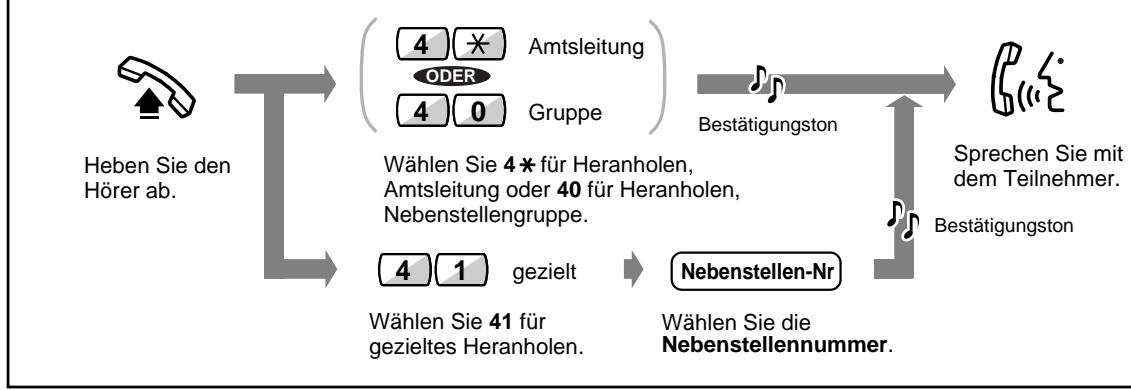

2.3.3 Entgegenheiten eines für eine andere Nebenstelle bestimmten Anrufs (Heranholene eines Rufes) 49

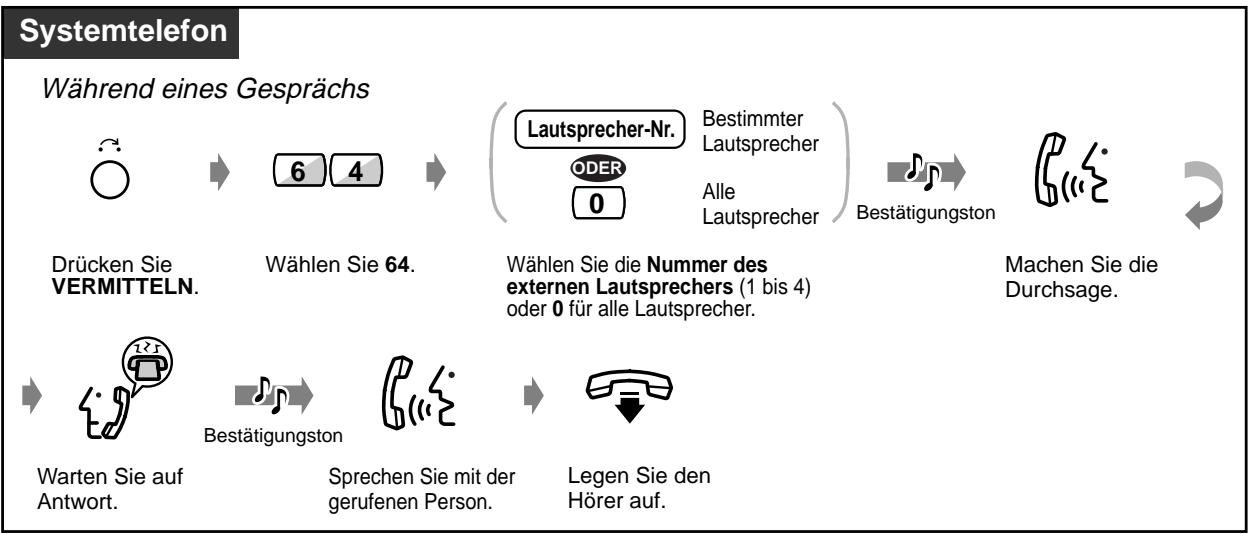

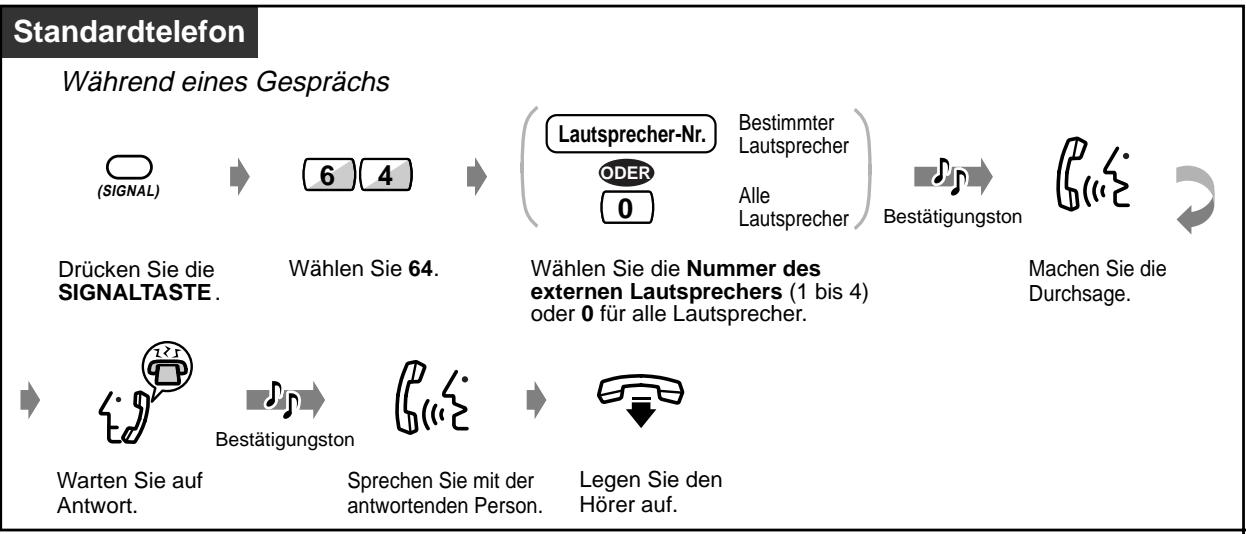

2.3.4 Entgegennehmen eines Anrufs über externen Laufsprecher (Amtsgesprach-Entgegenannahme von beliebiger Nebenstelle) 51
2.4 Wahrend eines Geschäfts 53
2.4.1 Halten eines Geschäfts 53
2.4.2 Wechsel zwischen zwei Geschäfts (Makeln) 60
2.4.3 Vermitteln eines Geschäfts 61
2.4.4 Entgegennehmen eines anklopfenden Geschäfts 63
2.4.5 Gesprache zwischen drei Teilnehmern 64
2.4.6 Speichern einer Rufnummer (Notizbuchfunktion) 66
2.4.7 Stummschaltung 67
2.4.8 Anderen das Mithoren Ihres Geschäfts gestatten (Lauthoren) 68
2.5 Vor Verlassen des Arbeitsplatzes 69

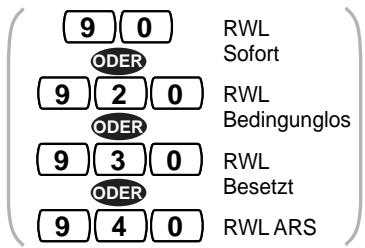

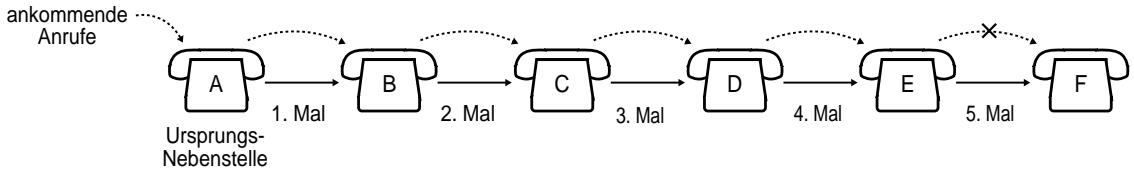

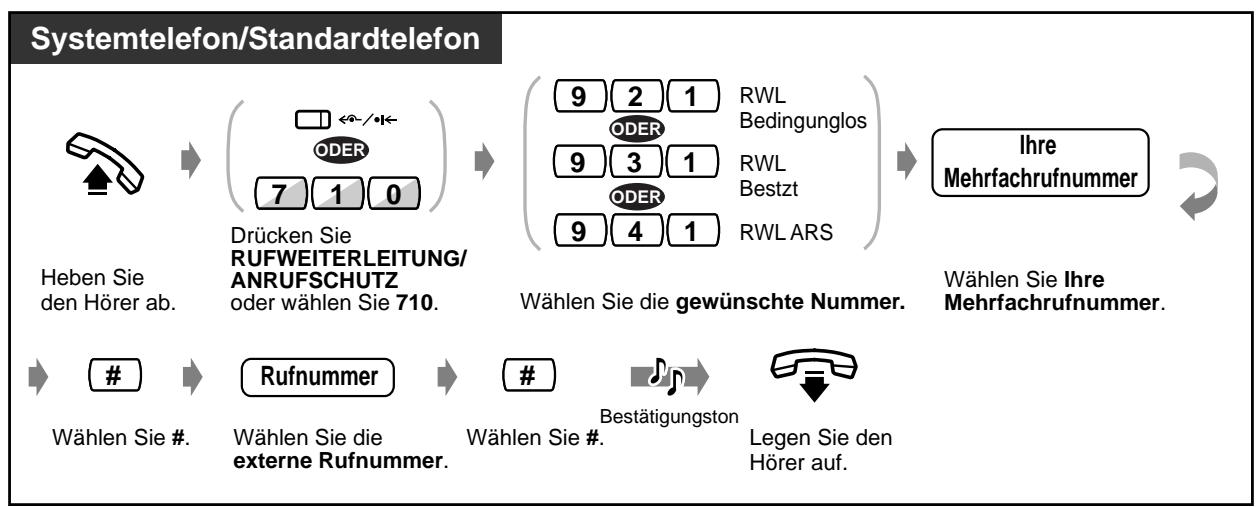

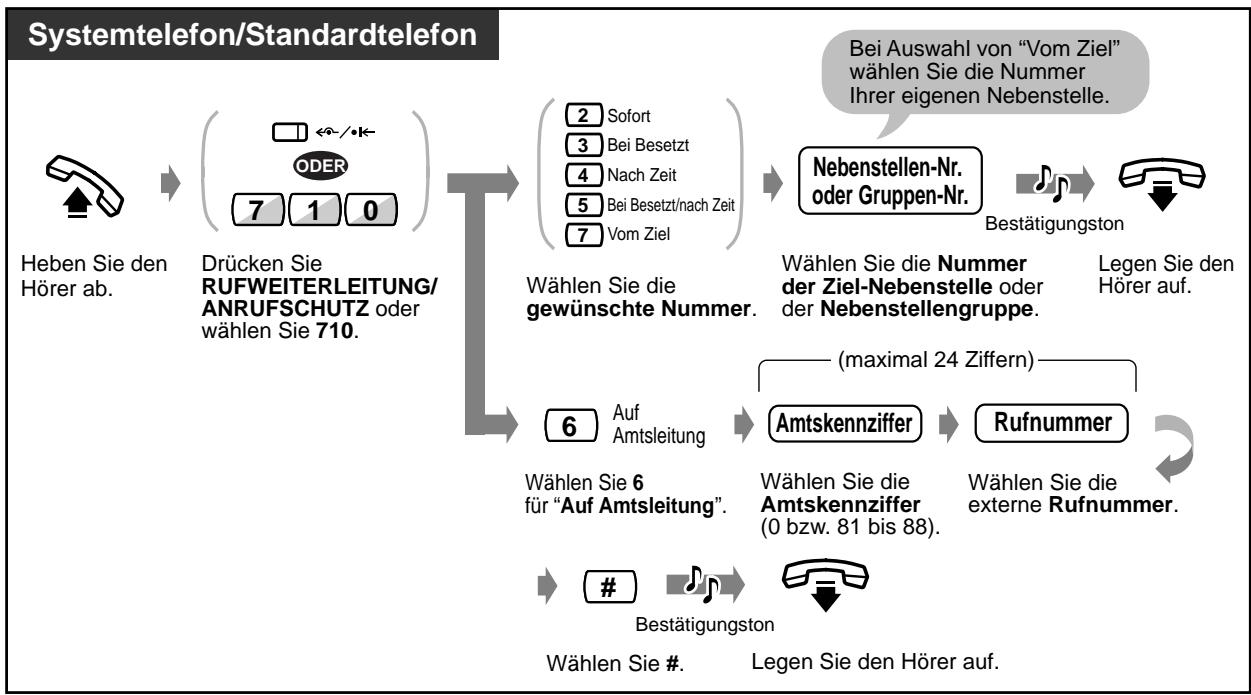

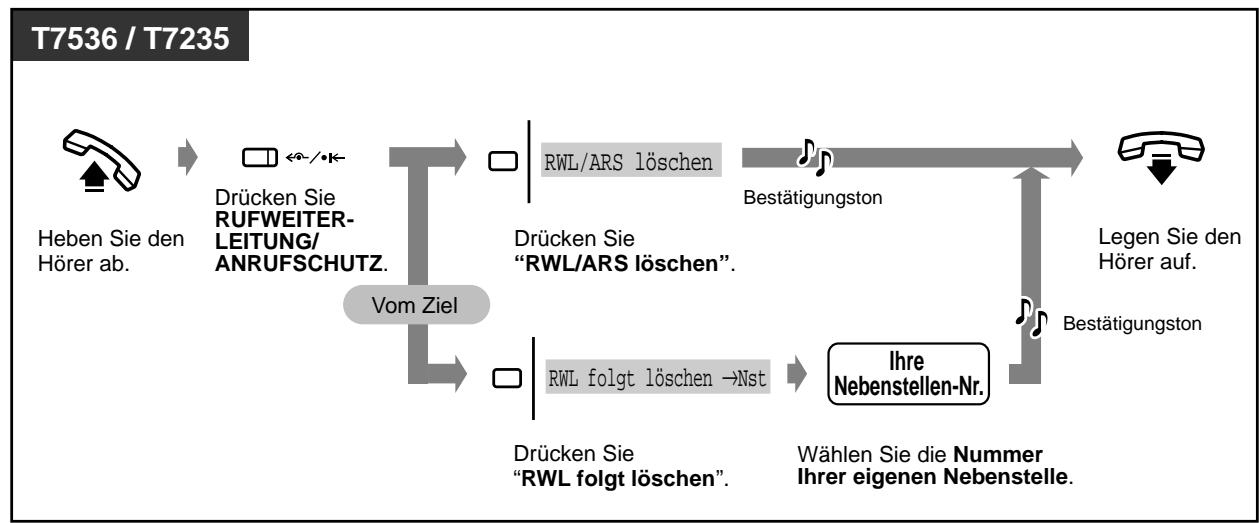

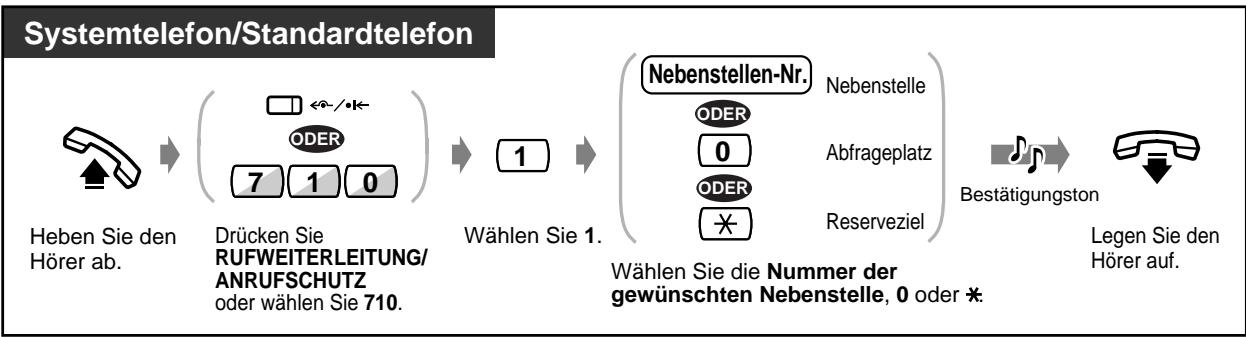

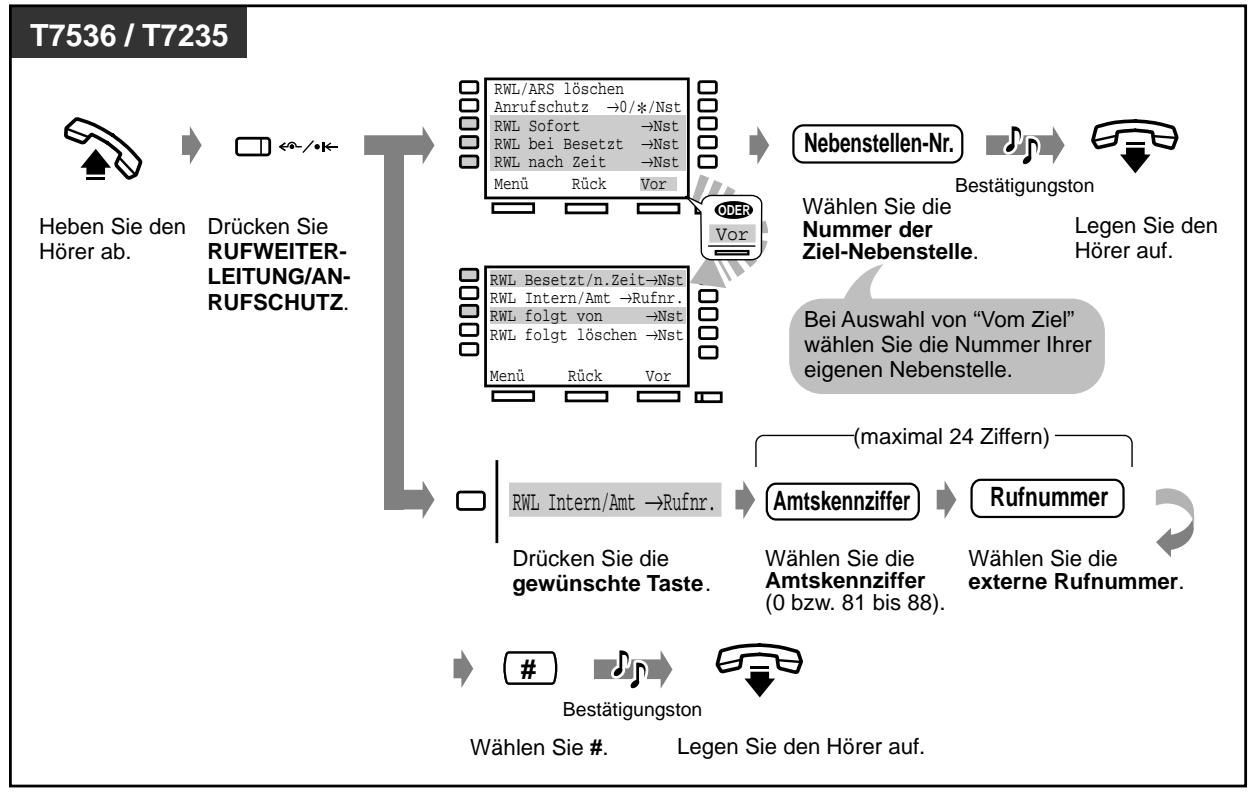

2.5.1 Weiterleiten ankommender Rufe (Rufweiterleitung) 69

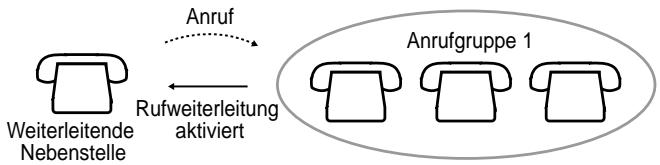

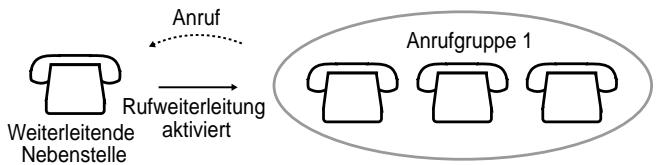

2.5.2 Rufweiterleitung von einer Anrufgruppe (Rufweiterleitung - von Anrufgruppe) 73

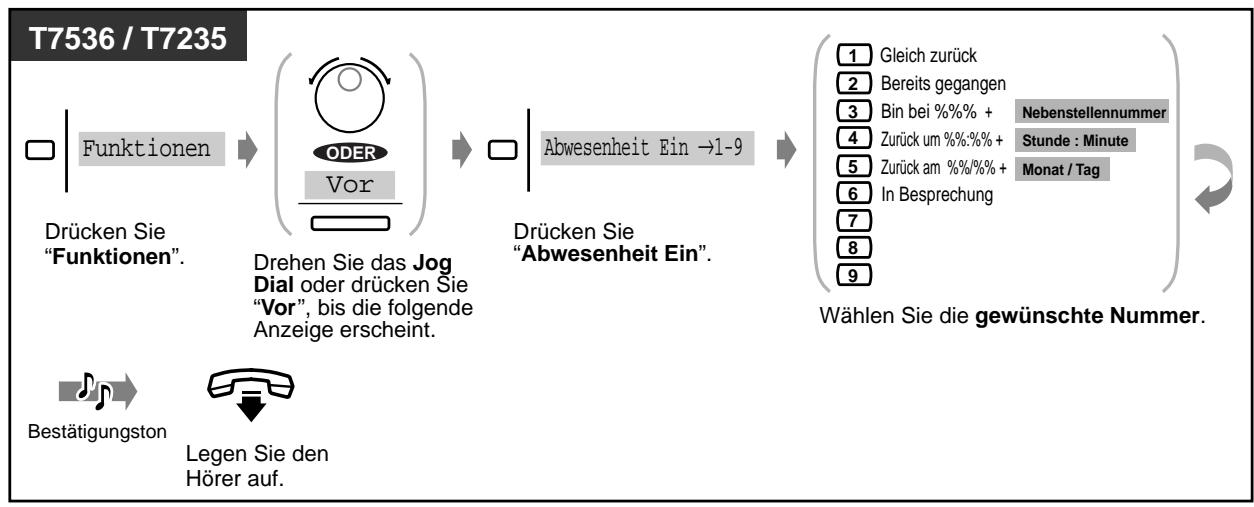

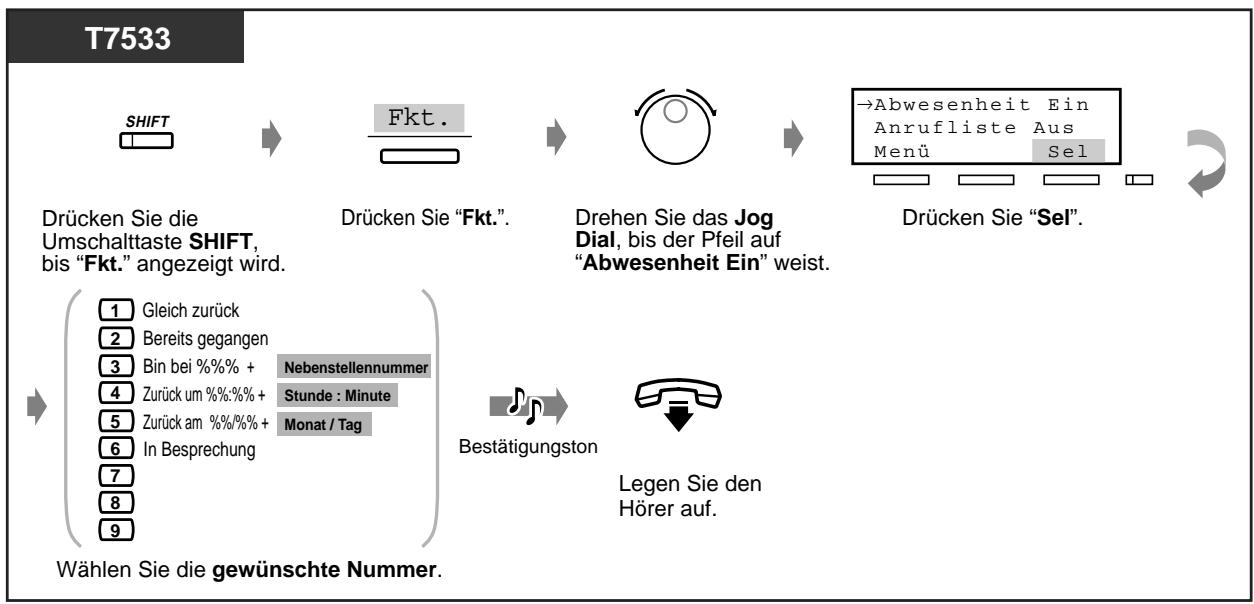

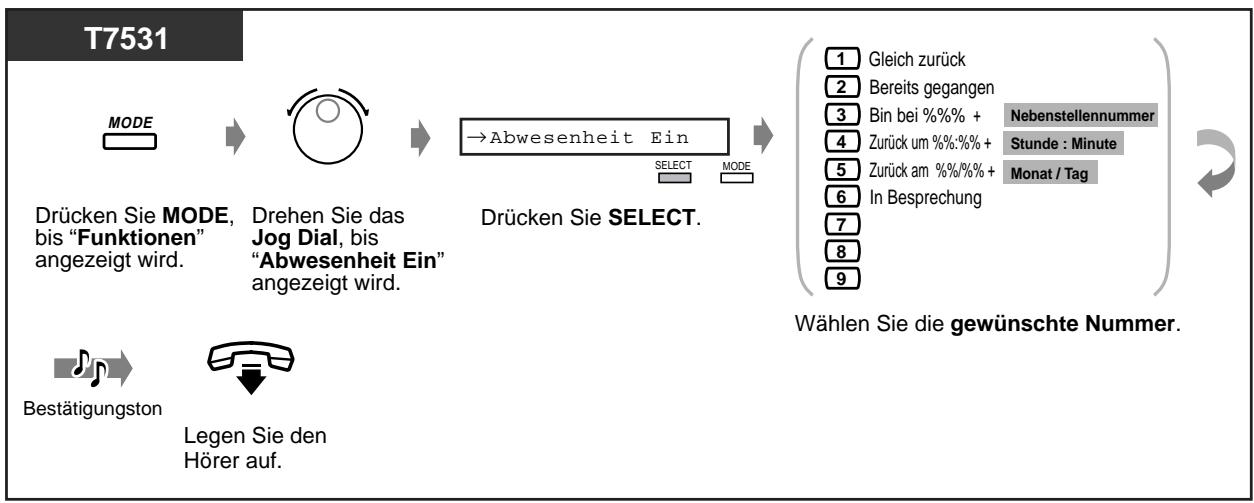

2.5.3 Anzeigen einer Abwesenheitsmeldung im Display der anrufenden Nebenstelle (Abwesenheitsmeldung) 75
2.5.4 Sperren Ihres Telefons gegen Benutzung durch andere Personen (Elektronisches Sperrschloss) 78

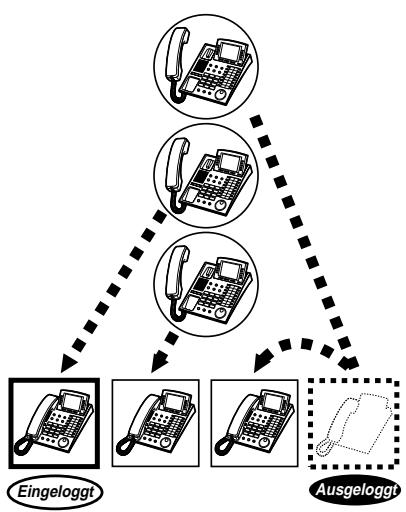

2.5.5 Verlassener Anrufgruppe (Log-In/Log-Out) 79

2.6 Durchsagen übertragen/beantworten 80

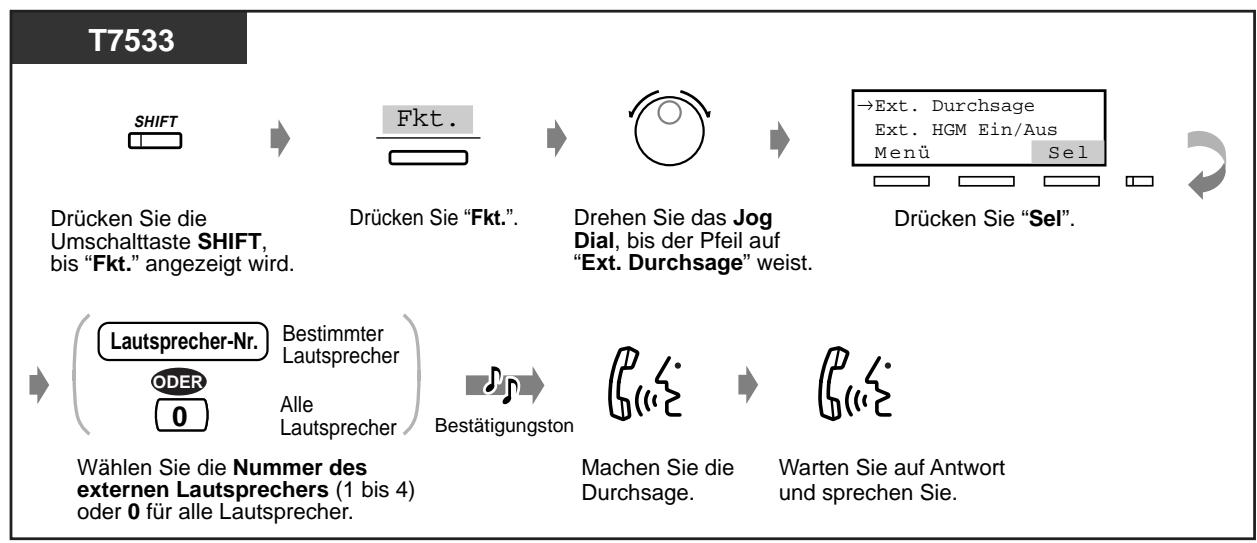

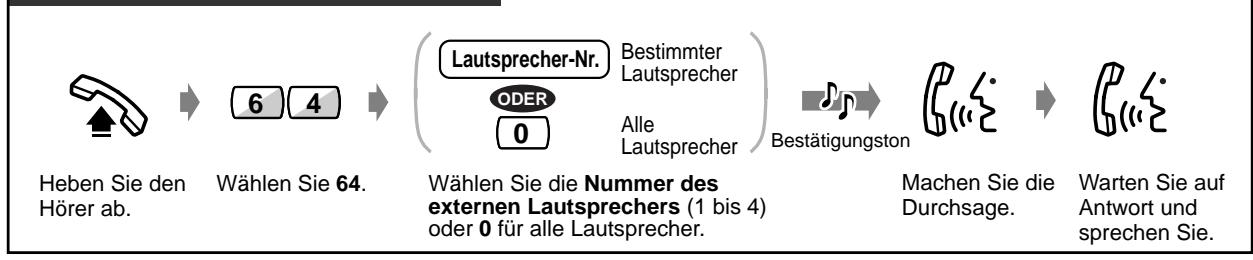

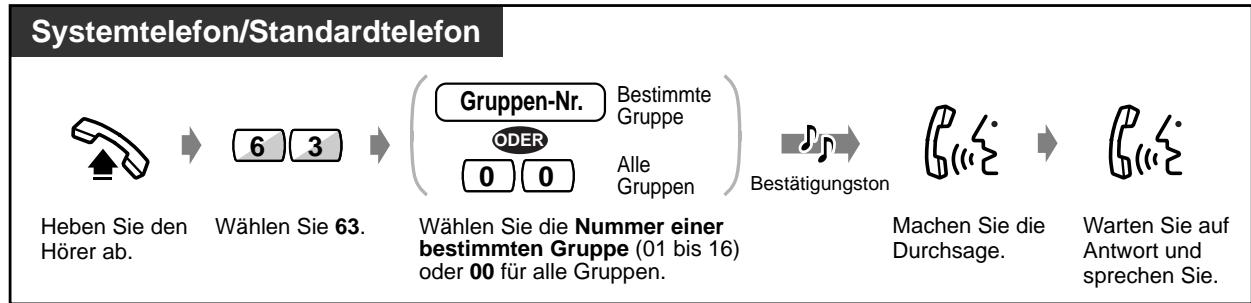

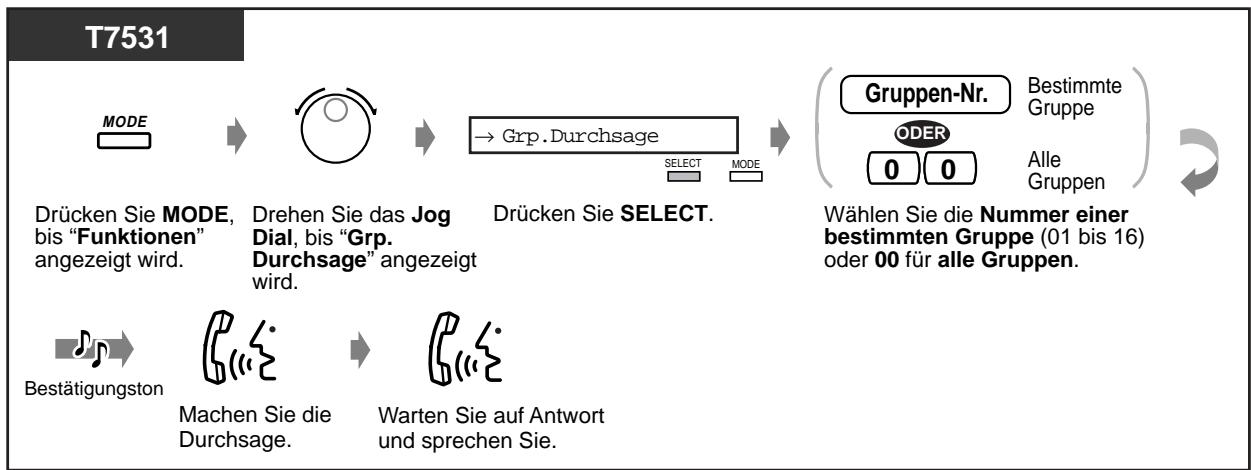

2.6.1 Durchsagen 80
2.6.2 Vermittlung nach Durchsage an eine bestimmte Person 84

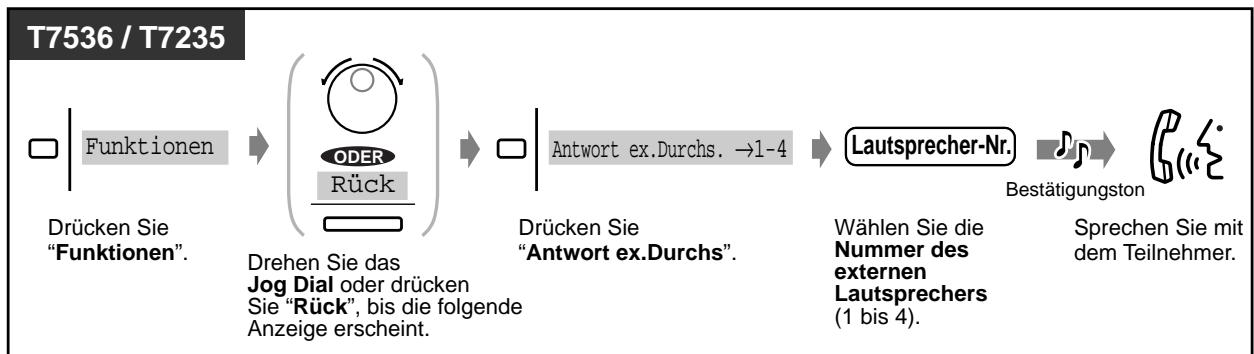

2.6.3 Durchsage beantwerten 87

2.7 Persönliche Einrichtung des Telefons 89

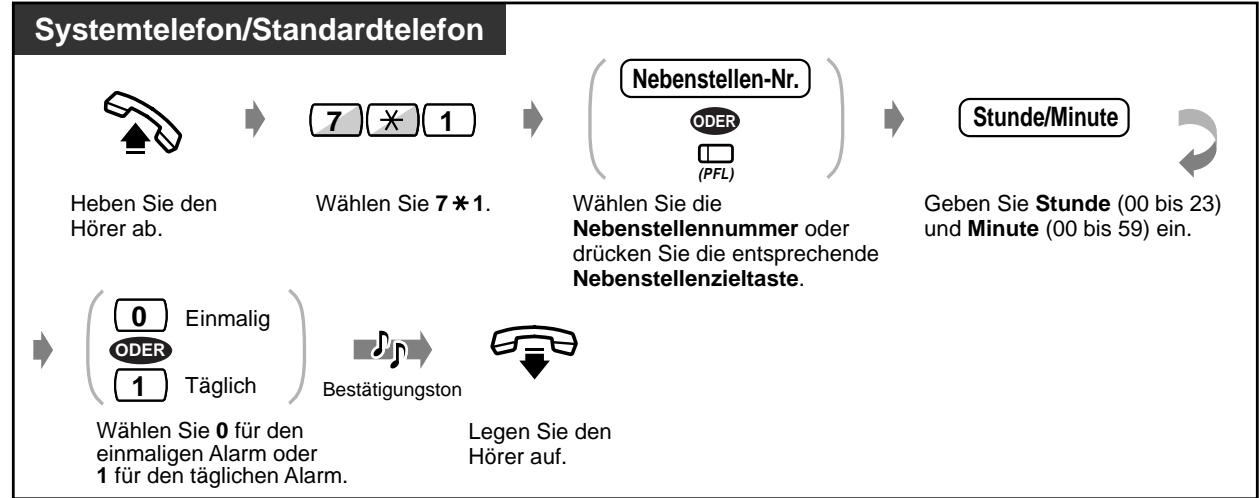

2.7.1 Einstellen des Alarms (Terminruf) 89

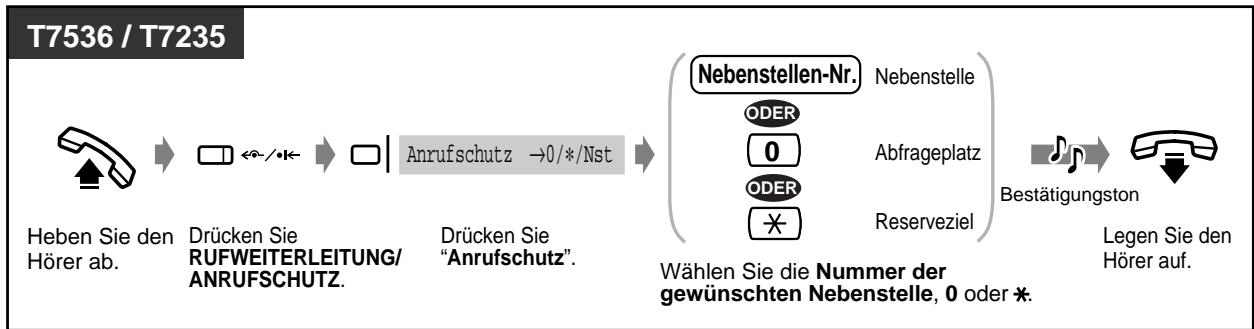

2.7.2 Ablehnen ankommender Anrufe (Anrufschutz [ARS]) 91
2.7.3 Anklopfen ein-/ausschalten (Aufmerksamkeitston / Direktansprüche / Diskrete Direktansprüche) 93
2.7.4 Sperren von Durchsagen (Durchsagesperre) 94
2.7.5 Anzeige Ihrer Rufnummer beim gerufenen und anrufenden Teilnehmer (Rufnummerübermittlung zum angerufenen [CLIP]/anrufenden Teilnehmer [COLP]) 95
2.7.6 Unterträcken der Anzeige ihrer Nummer beim angerufen Teilnehmer (Verhindern der Rufnummernübermittlung zum angerufen Teilnehmer [CLIR]) 97
2.7.7 Unterträcken der Anzeige ihrer Nummer beim anrufenden Teilnehmer (Verhindern der Rufnummernübermittlung zum anrufenden Teilnehmer [COLR]) 98
2.7.8 Verhinderns Heranholens Ihrer Anrufe zu anderen Nebenstellen (Sperre gegen Heranholen eines Rufes) 99
2.7.9 Verhinderns des Aufschaltens von anderen Nebenstellen (Aufschaltsperre) 100

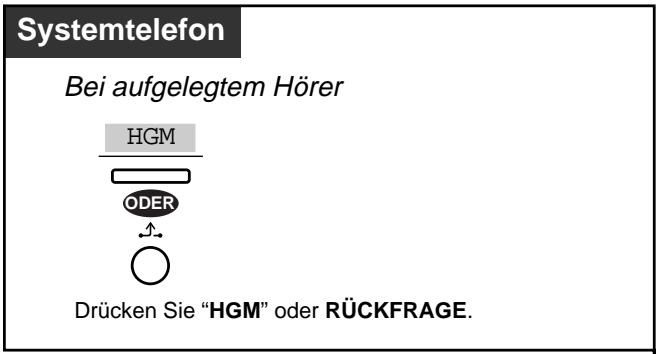

2.7.10 Einsatzen der Hintergrundmusik 101

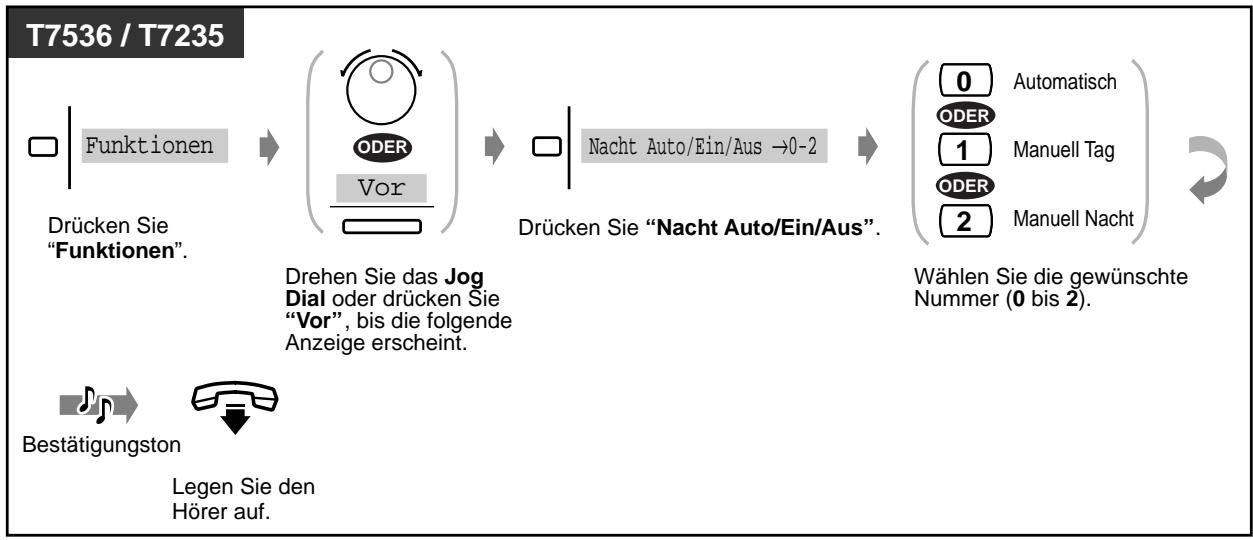

2.7.11 Prufen der Betriebsart der Tag-/Nachtschaltung 102

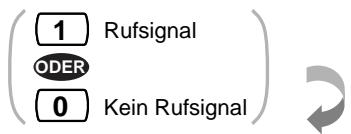

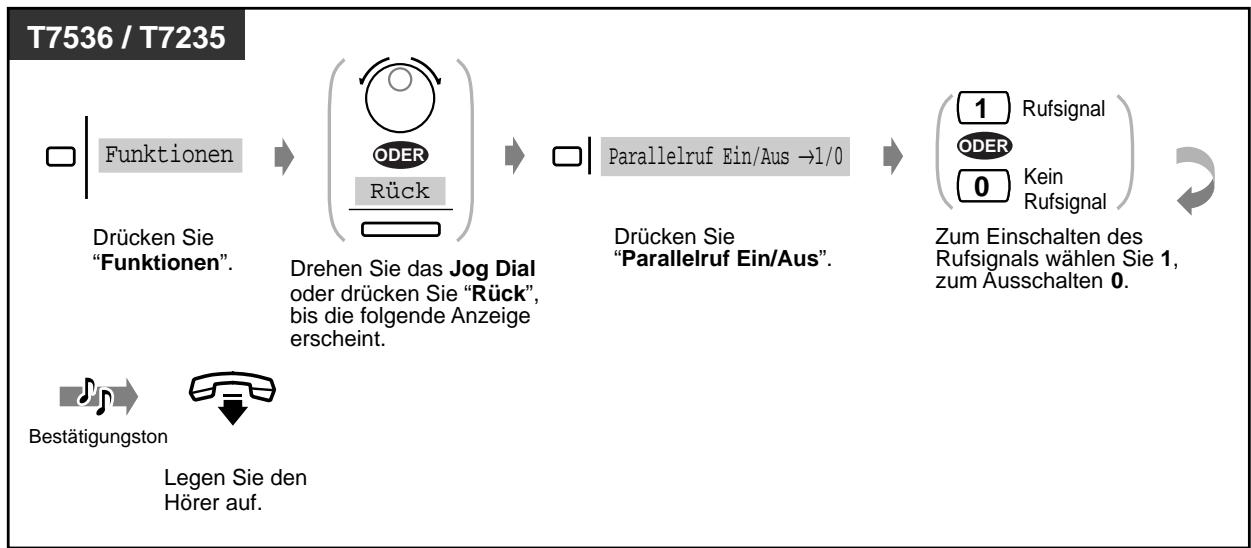

2.7.12 Einstellen des Rufsignals eines parallel angeschlossenen Telefons (Parallelruf) 103
2.7.13 Löschen der programmierten Einstellungen ihrer Nebenstelle (Nebenstelle auf Standardeinstellungen zurücksetzen) 105

2.8 Bedienung von optionalem Zubehör 106

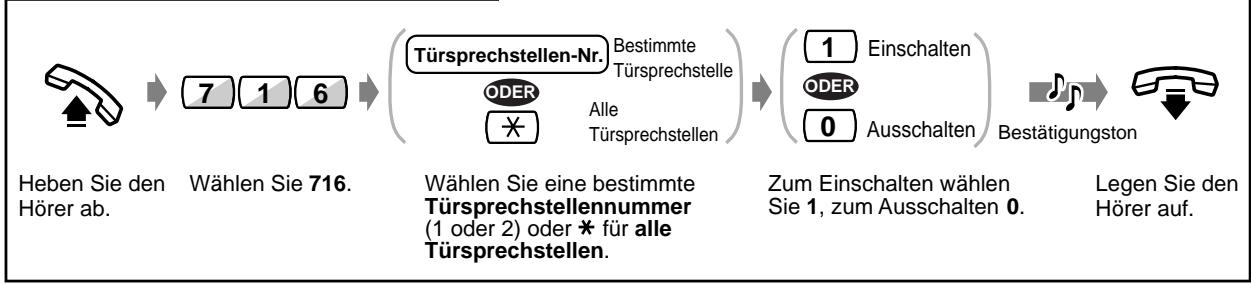

2.8.1 Tursprechstelle/Turoffner 106
2.8.2 Betrieb hinter einer vorgeschalteten Hauptnebenstellenanlage 110
2.8.3 Bei Anschluss eines Sprachprozessorsystems 111
2.8.4 Bei Anschluss eines externen Relais 117
2.8.5 Bei Anschluss eines externen Rufsignalgebers 118

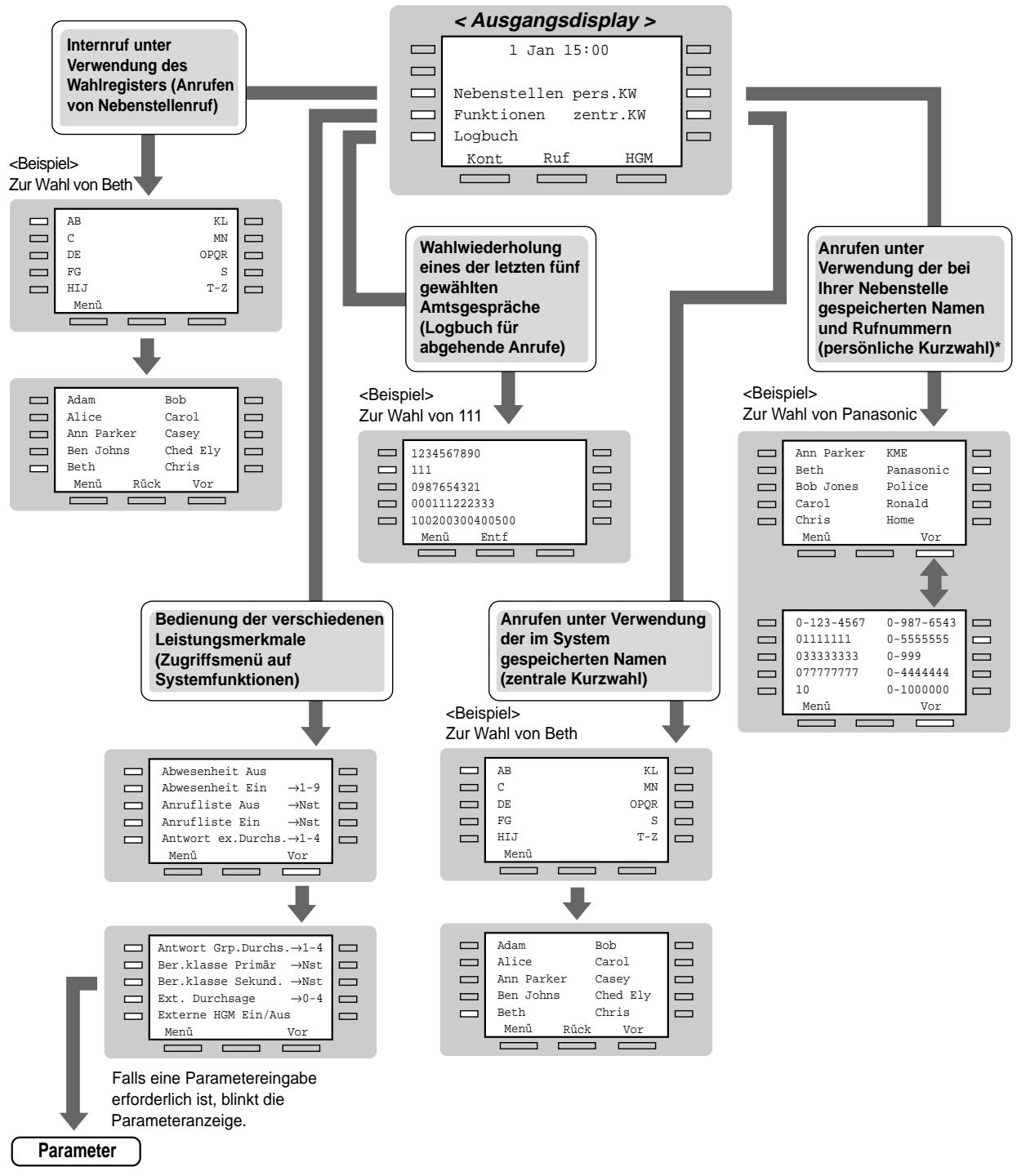

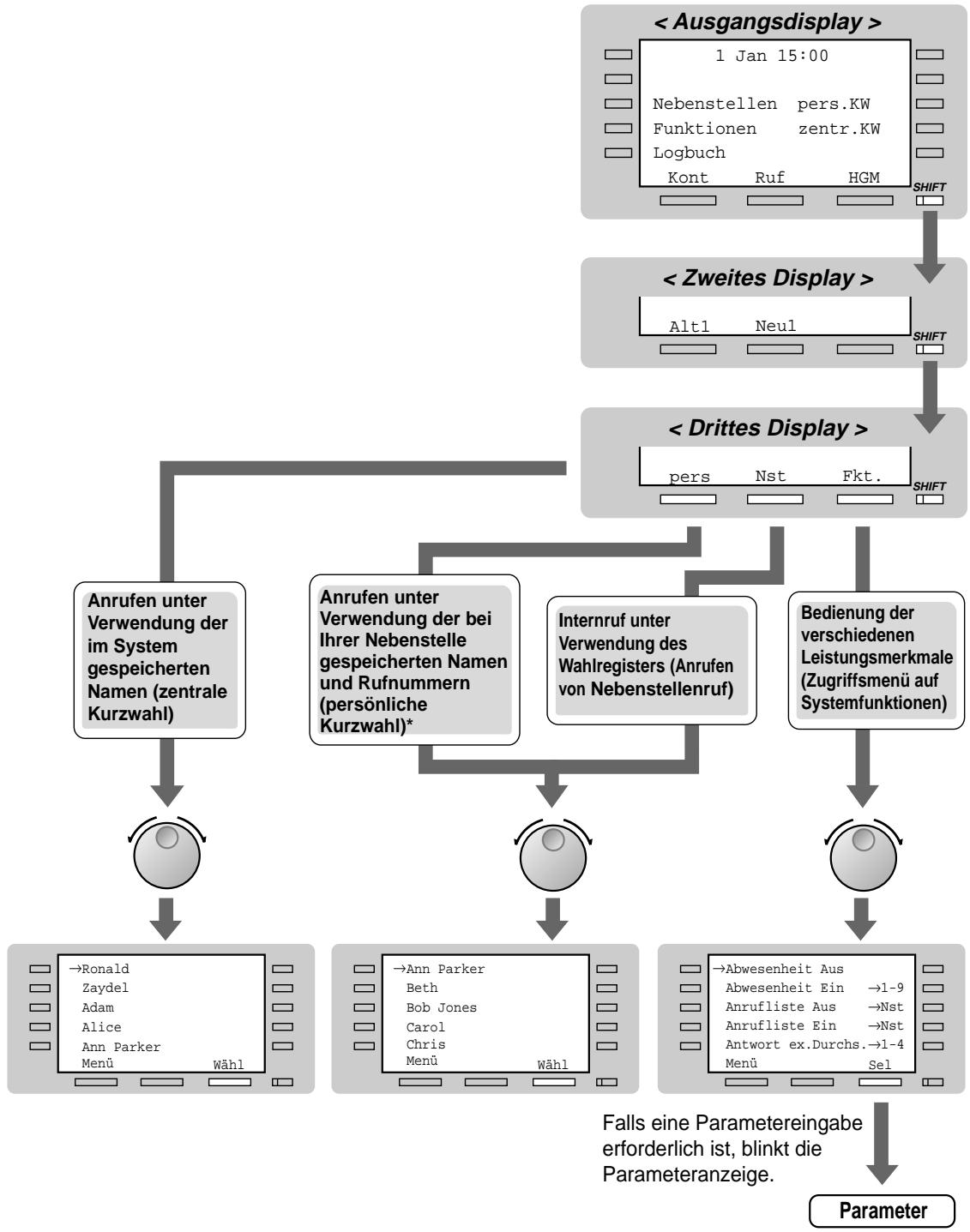

2.9 Verwendung eines Systemtelefons mit Display 119

2.9.1 Anrufen unter Verwendung des Logbuchs (Logbuch für nicht abgefragte Anrufe) [nur KXT7533, KX-T7536, KX-T7230, KX-T7235]. 119
2.9.2 Anlagen eines Logbucheintrags [nur KX-T7533, KX-T7536, KX-T7230 und KX-T7235]... 121
2.9.3 Verhinderns des Einsehens Ihres Logbuchs durch Unbefugte (Logbuchspierre fur nicht abgefragte Anrufe) [nur KX-T7533, KX-T7536, KX-T7230 und KX-T7235]. 122
2.9.4 Verwendung eines Systemtelefons vom Typ KX-T7531, KX-T7533, KX-T7536 oder KX-T7235...123

3 Sonderfunktionen am Abfrageplatz

3.1 Nebenstellen-Steuerung 138

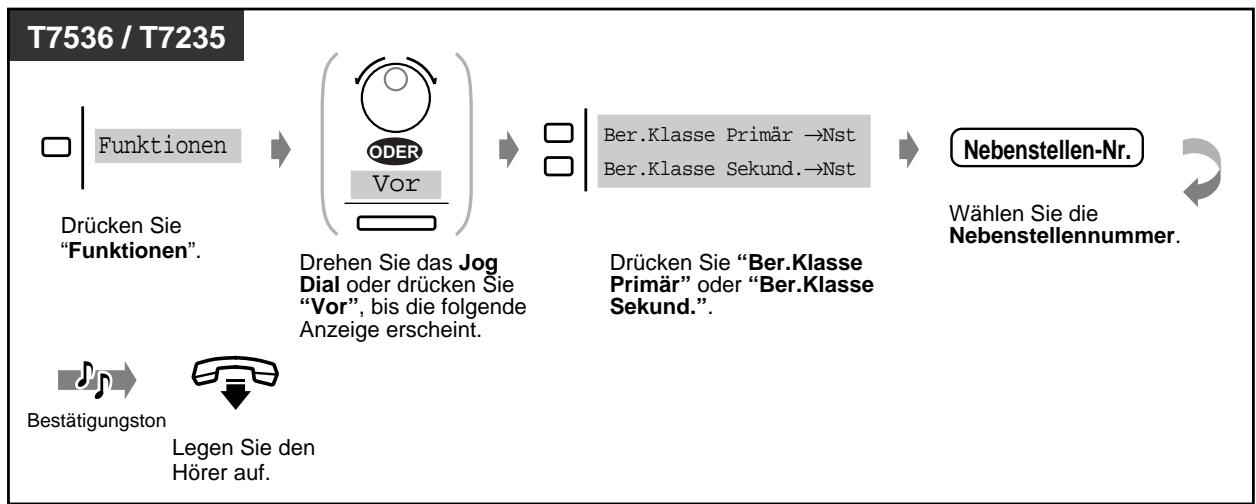

3.1.1 Zuordnen der Berechtigungsklasse 138

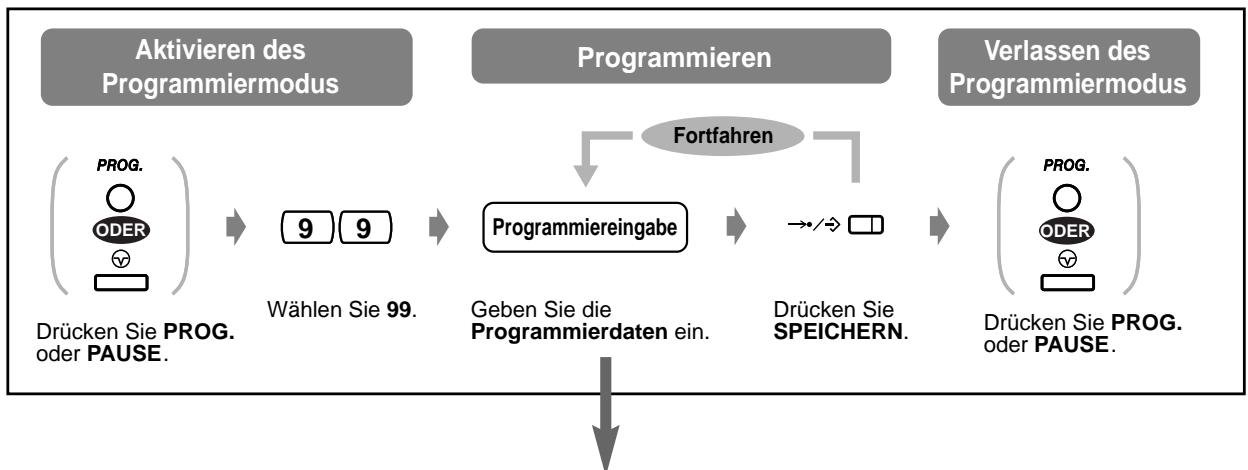

3.1.2 Andern der Einstellungen 140
3.2 Systemsteuerung 141

3.2.1 Weiterschalten eines wartenden Rufes (Automatischer Überlauf/Schnelle Rufweiterschaltung) 141

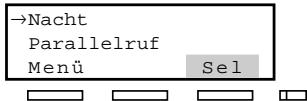

3.2.2 Tag-/Nachtschaltung 142
3.2.3Einschalten der externen Hintergrundmusik 144
3.2.4 Aufsprechen von Ansagetexten 145
3.2.5 Verwendung der Tasten ANTWORTEN und TRENNEN [nur KX-T7541] 146

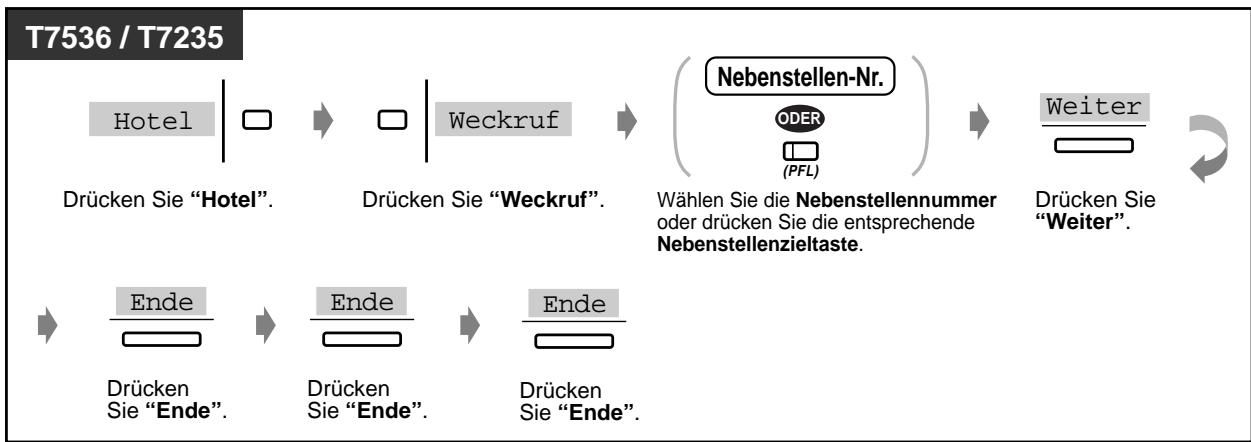

3.2.6 Hotelanwendungen 147
3.2.7 Ausdrucken des System-Arbeitsreports 153
3.2.8 Bei Anschluss eines externen Sensors 154

4 Wunschgemäß Einrichtung von Nebenstellen und Anlage

4.1 Wunschgemäß Einrichtung Ihrer Nebenstelle (Nebenstellenprogrammierung) 156

4.1.1 Wunschgemäß Einrichtung ihrer Nebenstelle (Nebenstellenprogrammierung) 156
4.1.2 Grundeinstellungen 157

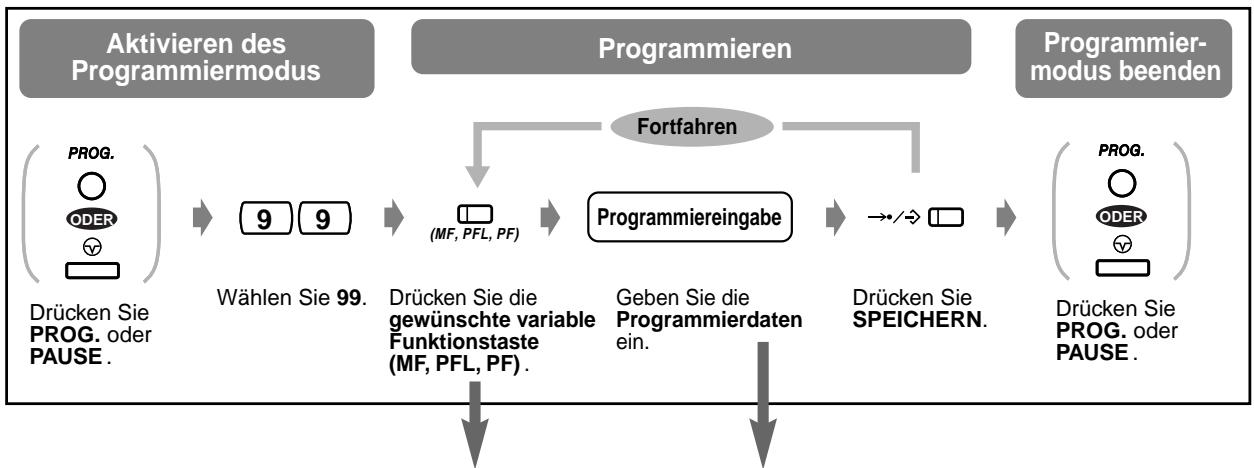

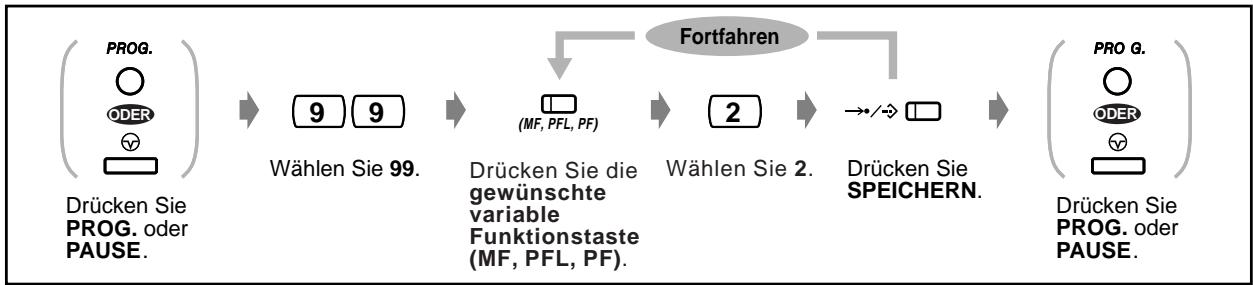

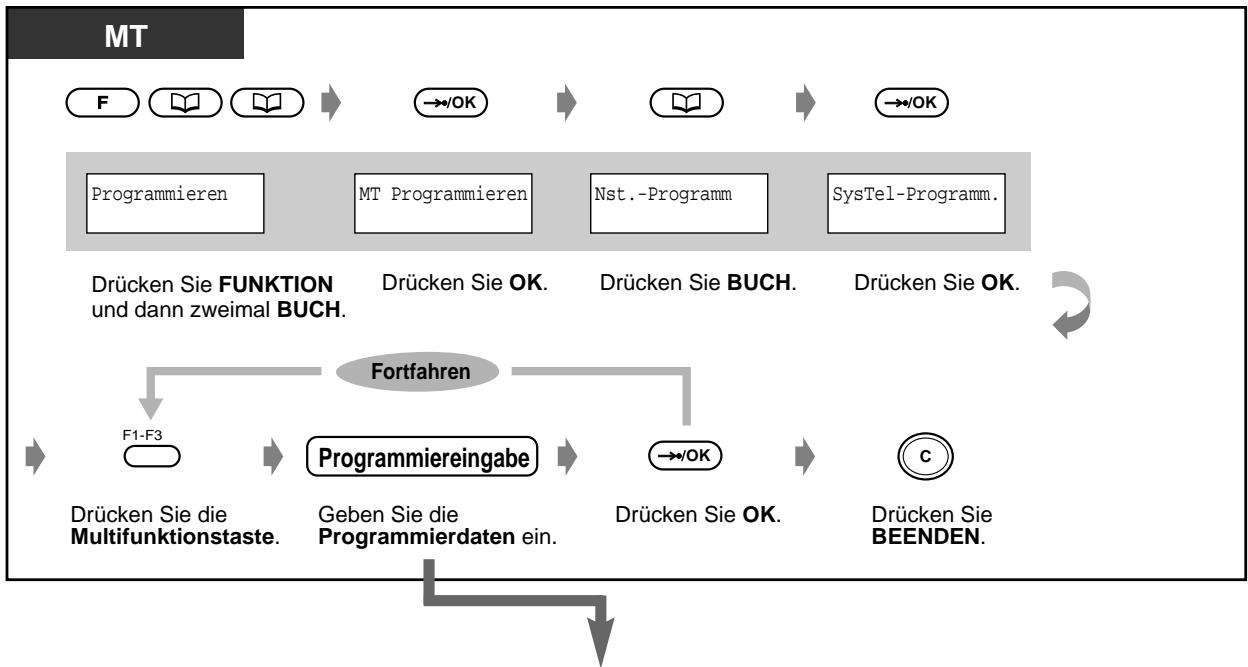

4.1.3 Belegung der variablen Funktionstasten 160

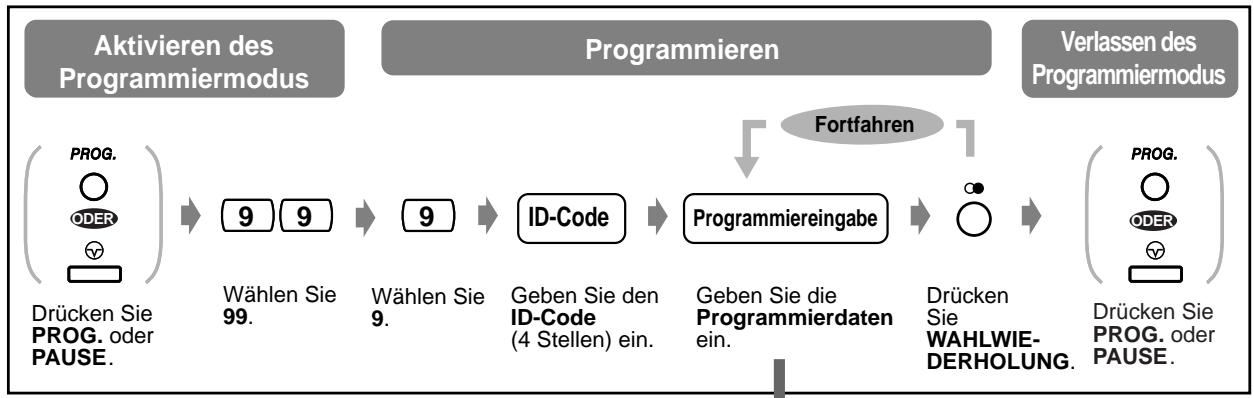

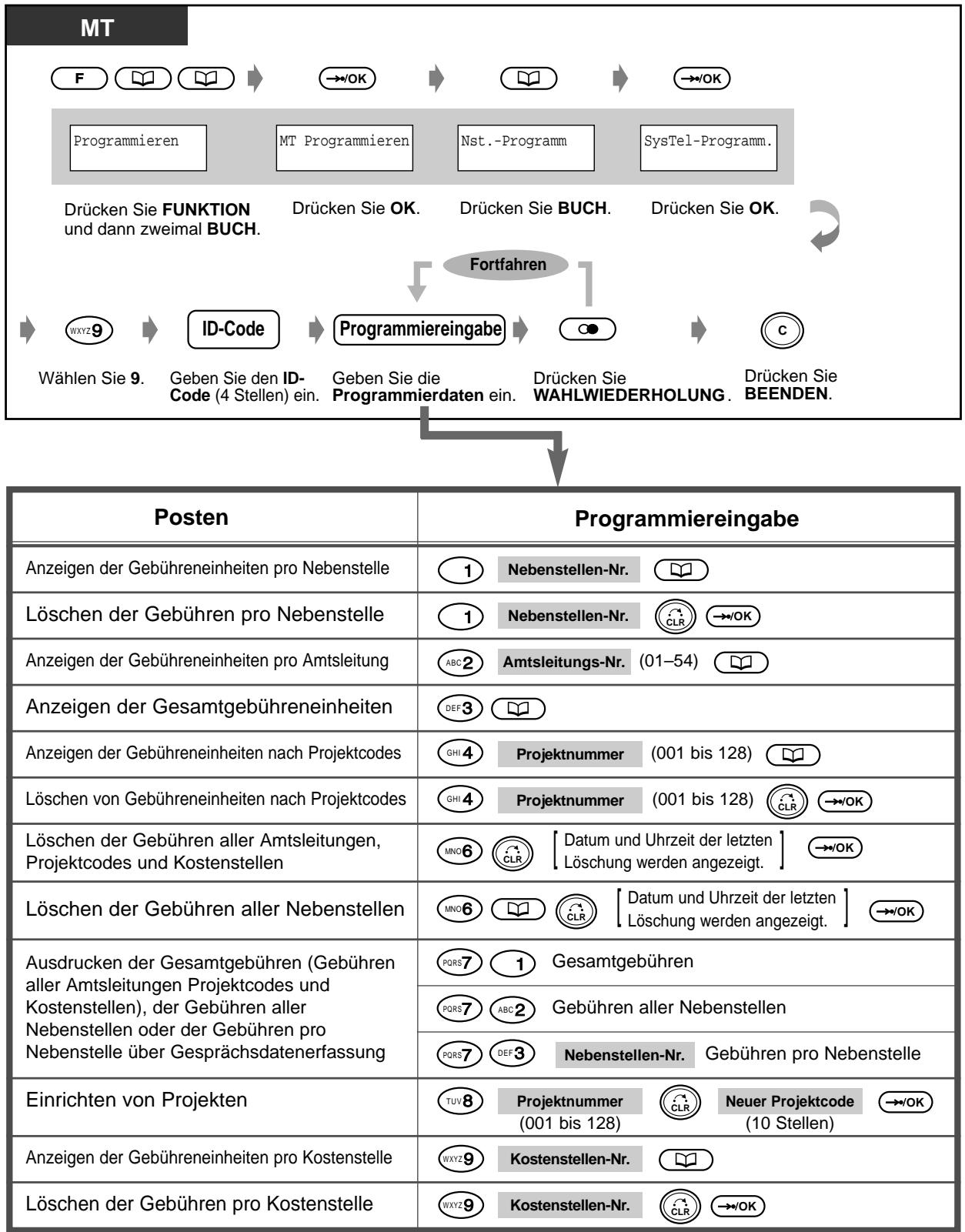

4.1.4 Gebührenerfassung[nur vorprogrammierte Nebenstelle] 164

4.2 Wunschgemäß Einrichtung des Systems (Systemprogrammierung) 166

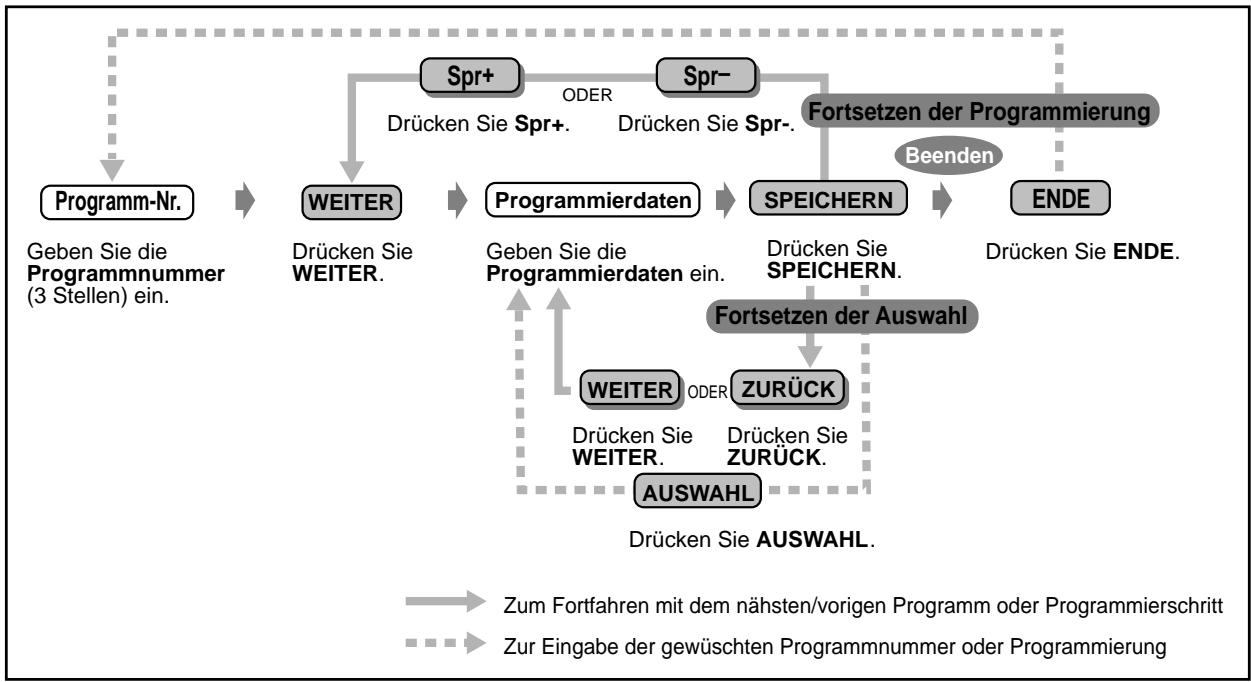

4.2.1 Informationen zur Programmierung 166
4.2.2 Einstellen von Datum und Uhrzeit (000) 173

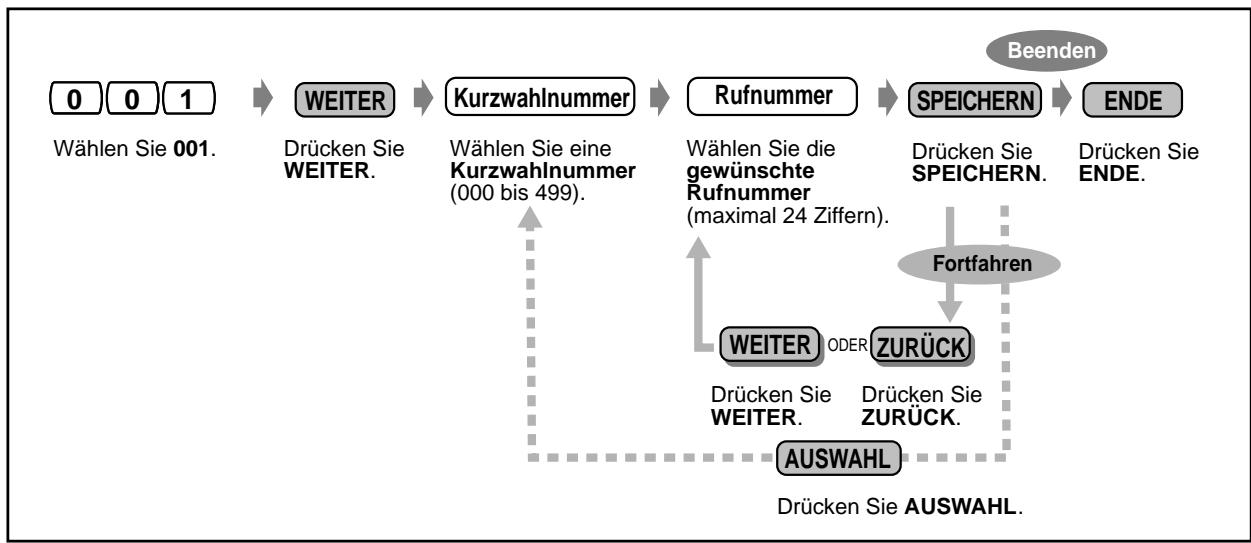

4.2.3 Eingabe von Kurzwahlnummern (zentral) (001) 174

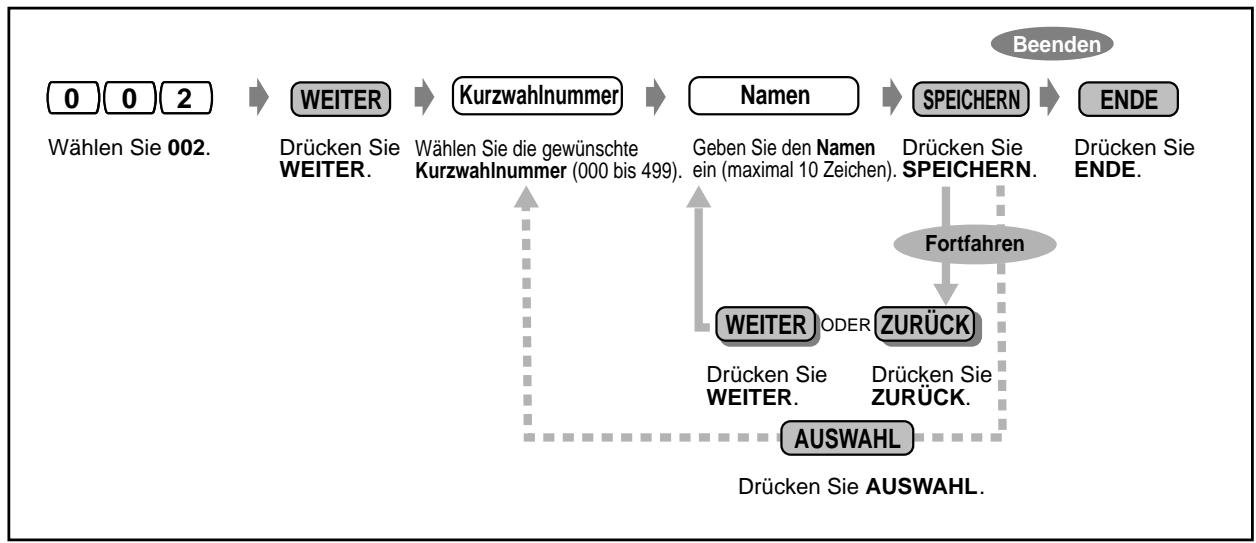

4.2.4 Eingabe von Kurzwahlnamen (zentral) (002) 175

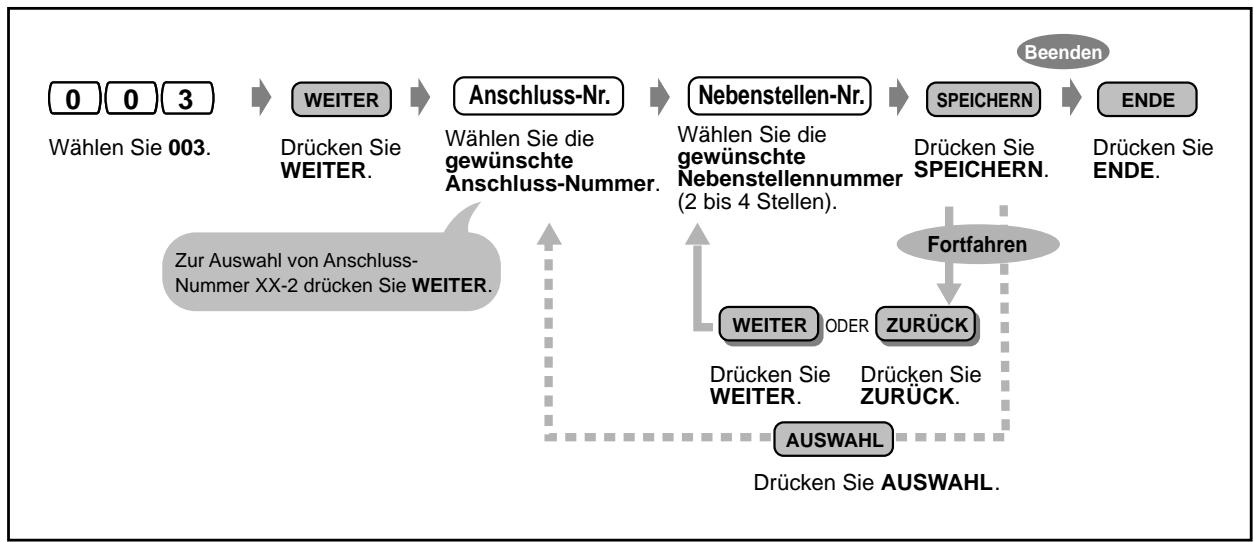

4.2.5 Zuordnung der Nebenstellennummern (003) 182

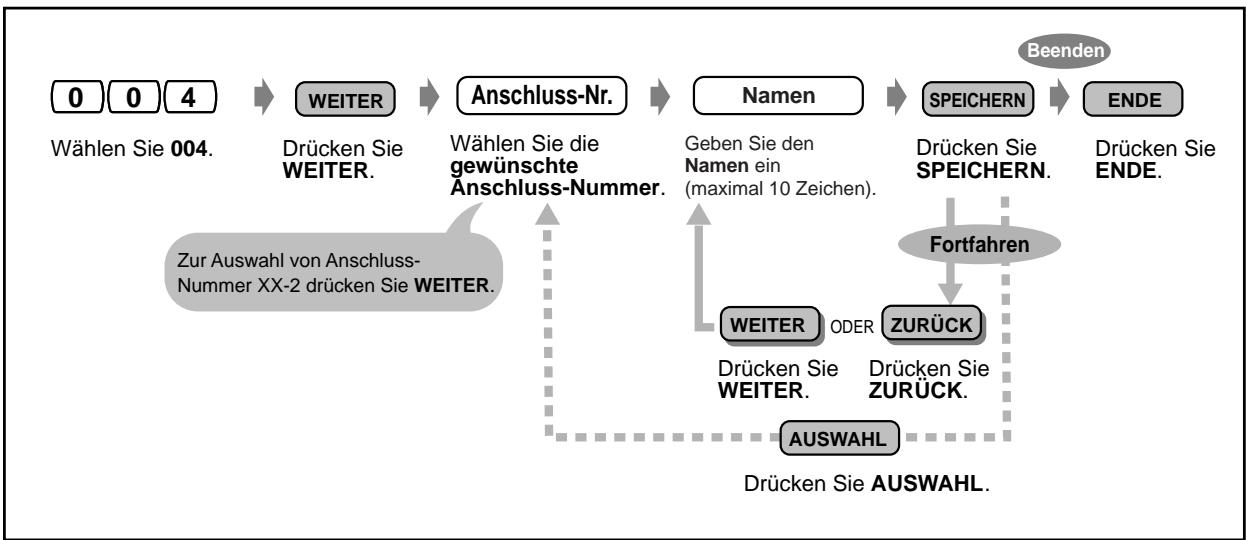

4.2.6 Zuordnung der Nebenstellennamen (004) 183

5 DECT-Mobilteil

5.1 Sicherheitsanweisungen 188
5.1.1 Sicherheitsanweisungen 188
5.2 Vor Inbetriebnahme des DECT-Mobilteils 190
5.2.1 Vor Inbetriebnahme des DECT-Mobilteils 190
5.3 Bedienung 198
5.3.1 Anrufen 198
5.3.2 Anrufe annehmen 201
5.3.3 Wahlwiederholung 202
5.3.4 Halten eines Geschäfts 203
5.3.5 Vermitteln eines Geschäfts 205

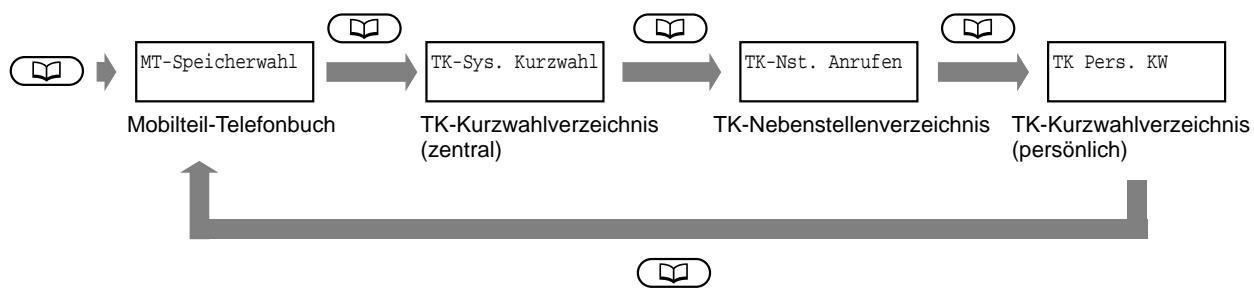

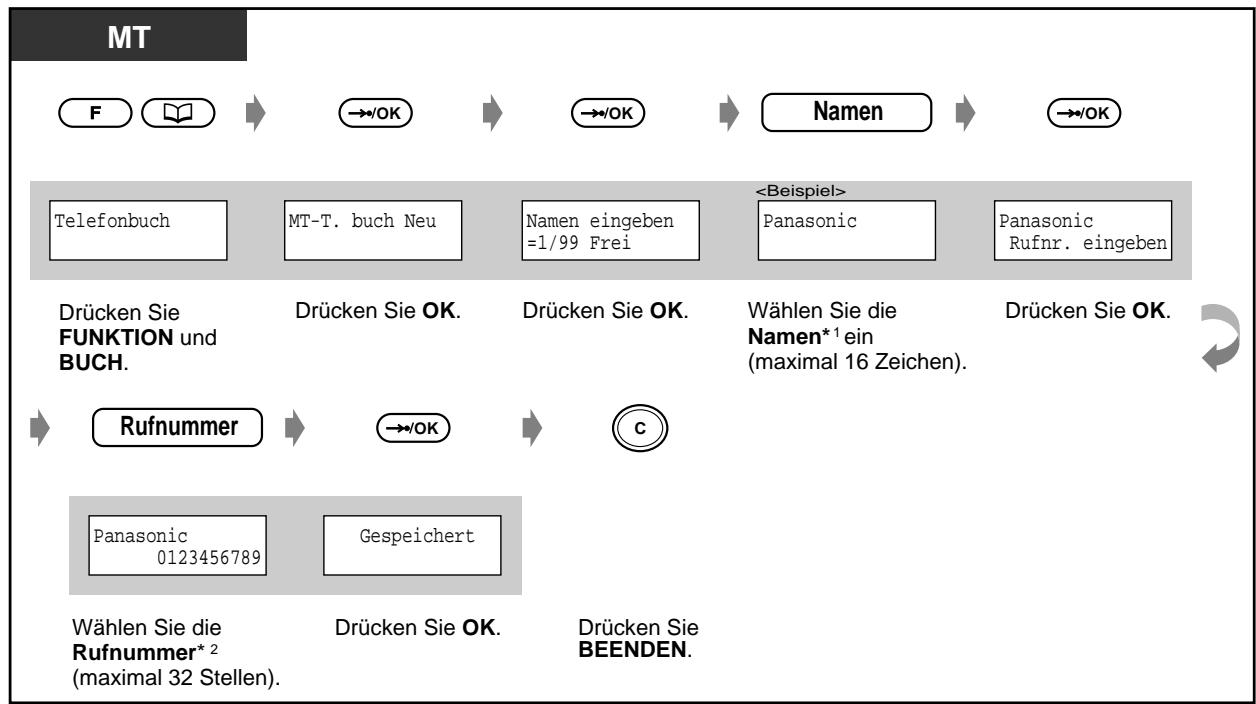

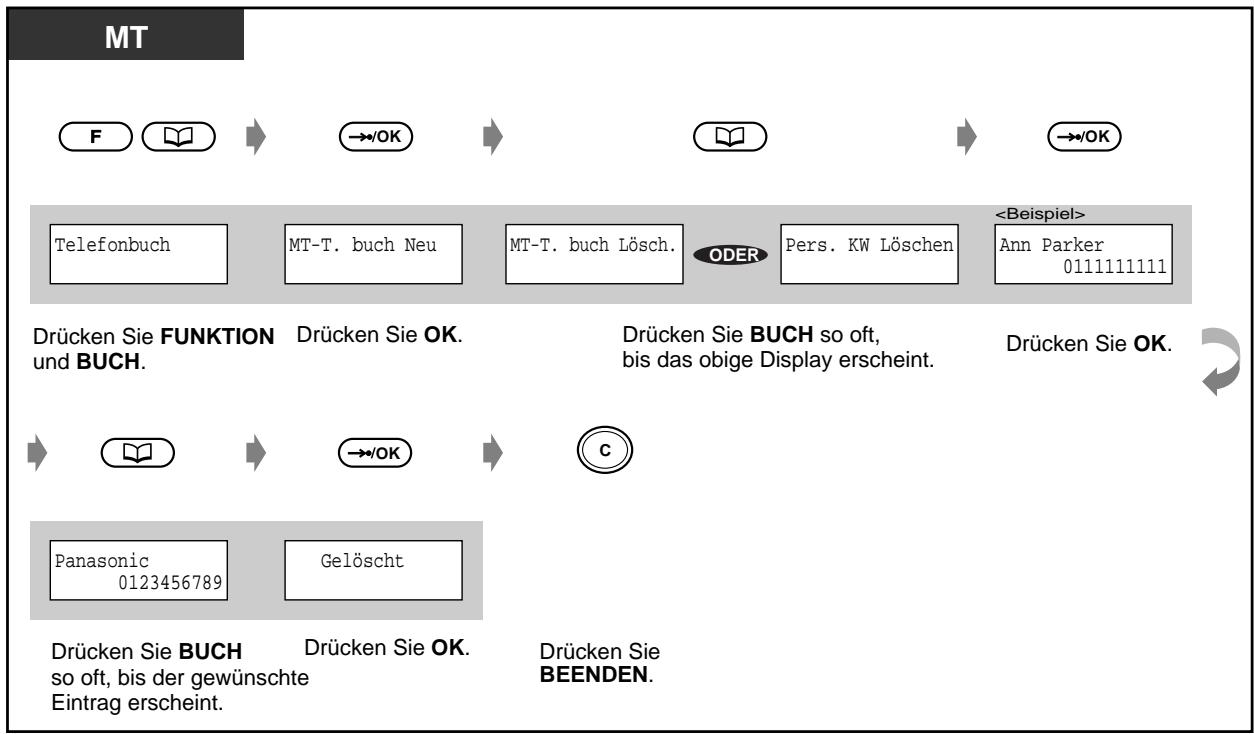

5.3.6 Verwendung der Wahlspeicher 206
5.3.7 ParallelbetriebdesMobilteilsmitdemdrachtgebundenenTelefon(SUPERTWIN-Port[S-TWIN]) 213

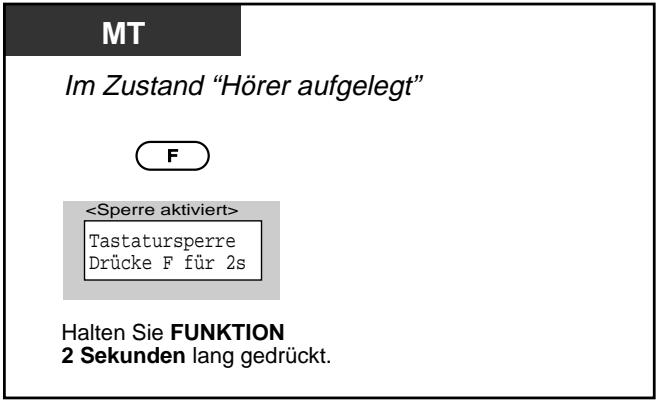

5.3.8 Sperren der Tastatur 215
5.3.9 Auswahld der Funktionstasten im Display 216
5.3.10 Sonstige Bedienungsvorgänge 217

5.4 Customising Your PS & System 224

5.4.1 Informationen zur Programmierung 224
5.4.2 Mobilteil-Programmierung 225
5.4.3 Programmierung der TK-Anlage 231

6 Anhang

6.1 Fehlersuche 238
6.1.1 Fehlersuche 238
6.2 Übersicht der Funktionskennziffern 245
6.2.1 Übersicht der Funktionskennziffern 245
6.3 Rufnummernverzeichnis 249
6.3.1 Rufnummernverzeichnis 249

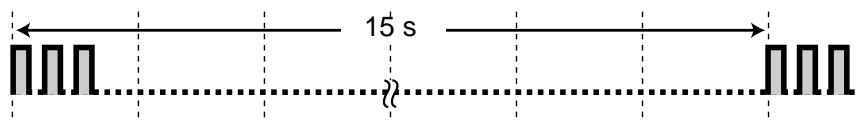

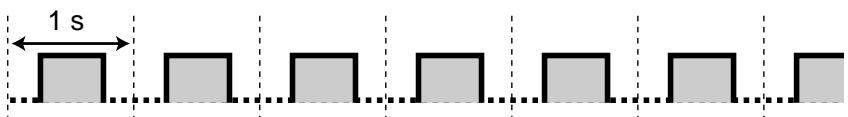

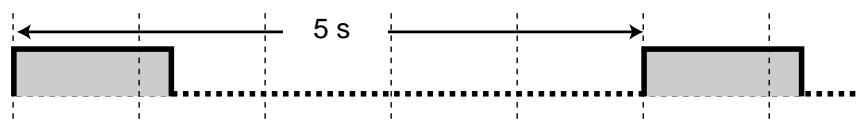

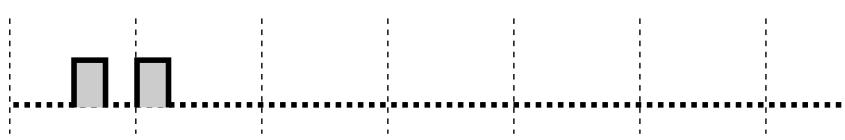

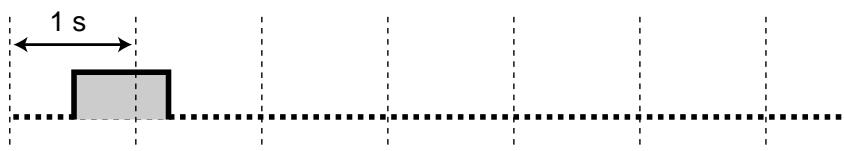

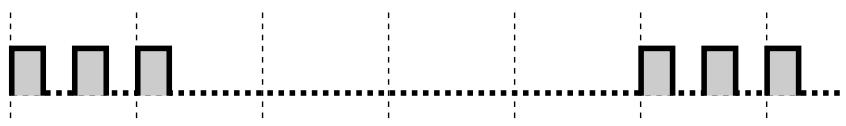

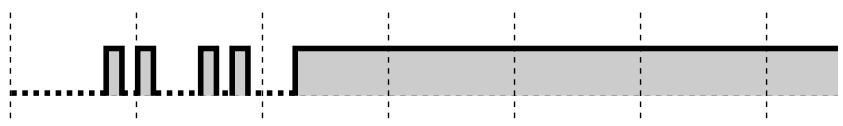

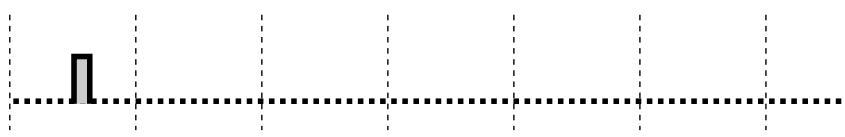

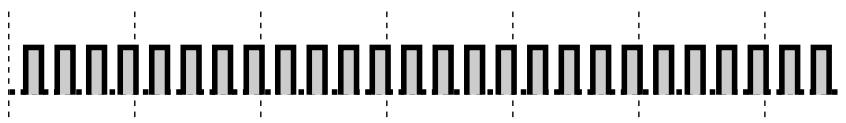

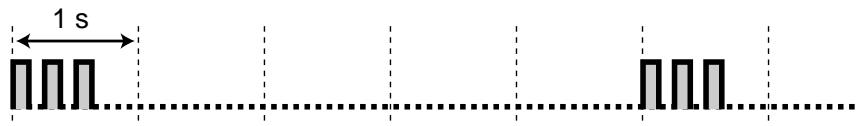

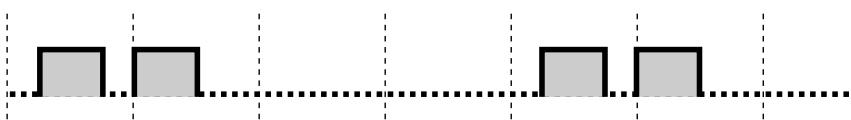

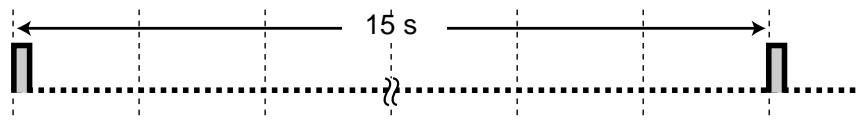

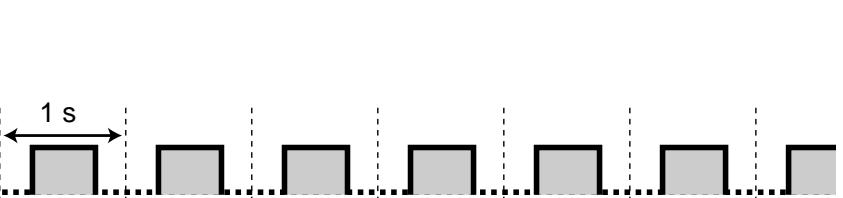

6.4 Übersicht der Hörtnör/Rufsignale 257
6.4.1 Übersicht der Hörtnö/Rufsignale 257
6.5 Technische Daten 261
6.5.1 Technische Daten 261

Abschnitt 1 Übersicht

Dieses Kapitel enthalt eine Kurzbeschreibung der Anlage.

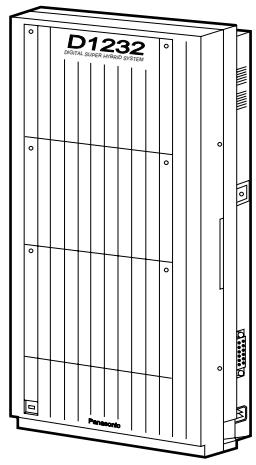

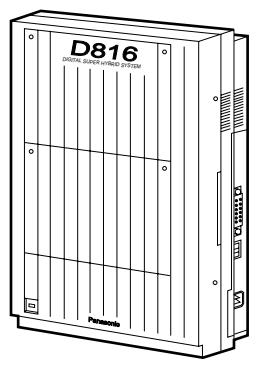

1.1 Anlagenkapazität

1.1.1 Anlagenkapazität

Die folgende Anzahl von Nebenstellen und Amtskanänen können an diese Anlage angeschlossen werden.

	Grundsystem	ModulareErweiterung	GekoppelteSysteme
KX-TD408
Amtskanäle	0	4	—
Nebenstellen	8	—	—
KX-TD816
Amtskanäle	0	8	—
Nebenstellen	8	16	—
KX-TD1232
Amtskanäle	0	38	38
Nebenstellen	16	32	64

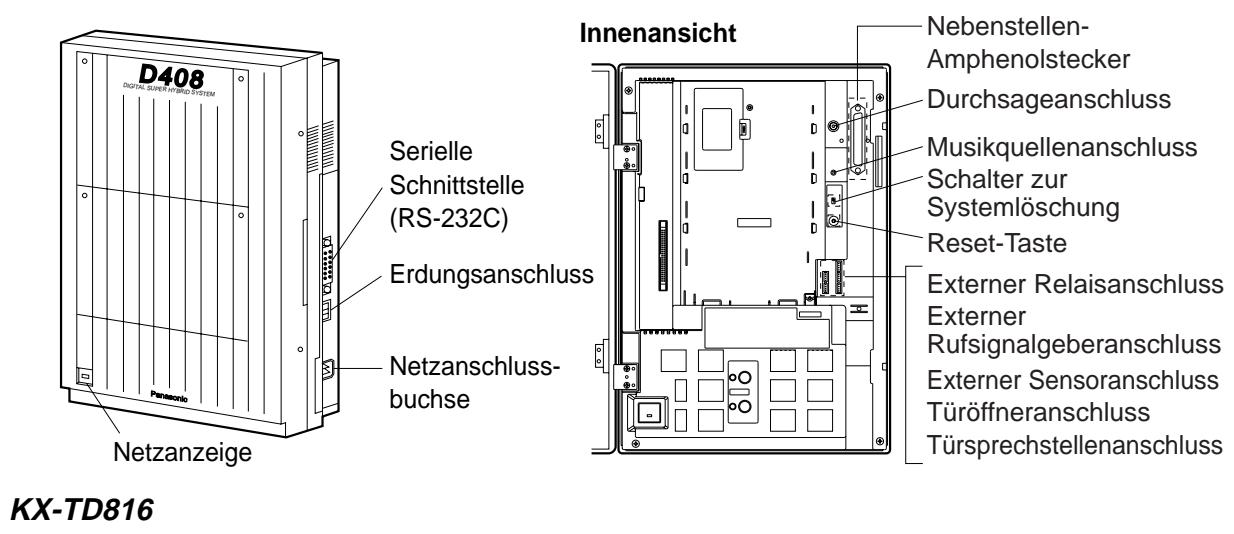

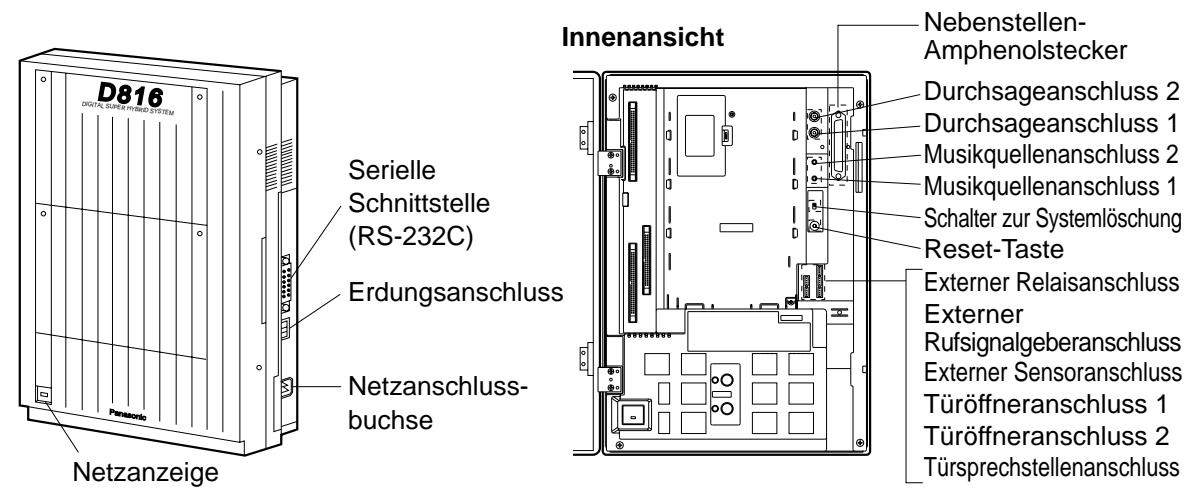

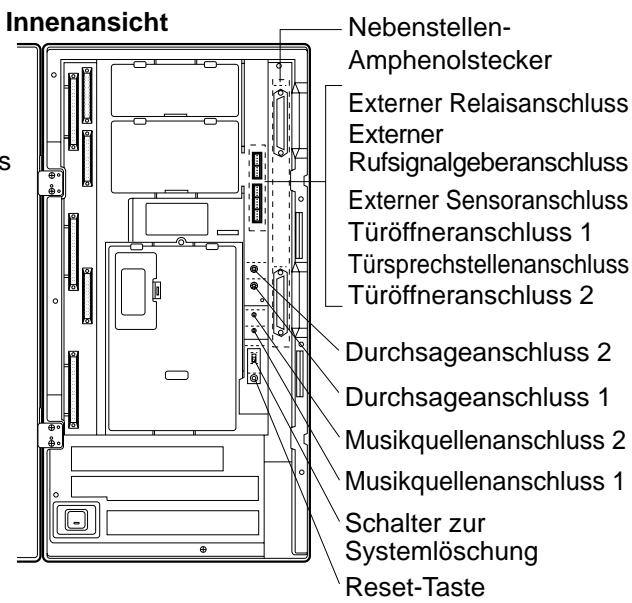

1.2 Anordnung der Buchsen und Anschlüsse

1.2.1 Anordnung der Buchsen und Anschlüsse

KX-TD408

KX-TD1232

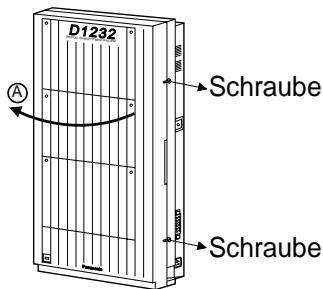

Öffnen des Gehäusedeckels

1. Losen Sie die zwei Schrauben an der rechten Geräteseite.
   Beide Schrauben sind durch Federn am Gehäusedeckel gesichert, so dass sie nicht heraus fallen können.
2. Öffnen Sie den Gehäusedeckel in Pfeilrichtung A.

Schlieben des Gehäusedeckels

1. Führn Sie die beiden obigen Schritte in umgekehrter Reihenfolge aus.

1.3 Anschlussbeispel

1.3.1 Anschlussbeispel

Das folgende Diagramm zeigt ein Beispiel des Anschlusses von Sonderzubehr.

: Optionale Karten oder Adapter erforderlich

1.4 Paralleler Anschluss eines zweiten Telefons

1.4.1 Paralleler Anschluss eines zweiten Telefons

Zu jedem Panasonic-Systemtelefon kann am selbst Anschluss zusätzlich ein beliebiges Standardtelefon oder anderes Standardendgerät, z.B. ein Faxgerät oder ein Schnurloses Telefon, betrieben werden. Hierzu gibt es zwei Methoden.

- Paralleler Telefonanschluss

Digitales Systemtelefon und Standardtelefon
These beiten Telefon teilen sich in eine Nebenstellennummer. Wenden Sie Methode 1 oder 2 an. Um ein Rufsignal für das Standardtelefon zu erhalten, schalten Sie diese Funktion ggf. ein (siehe den Abschnitt "Einstellen des Rufsignals für ein parallel angeschlossenes Telefon" in Kapitel 2 "Bedienung").

- Betrieb mit Porterweiterung (TWIN-Port)

Die beiden Telefon können am selbst Anschluss und darauf mit entsprechenden Nebenstellennummern betrieben werden. Weitere Einzelheiten hierzu sind von ihrer Fachhändler erhalten. Wenden Sie Methode 2 oder 3 an.

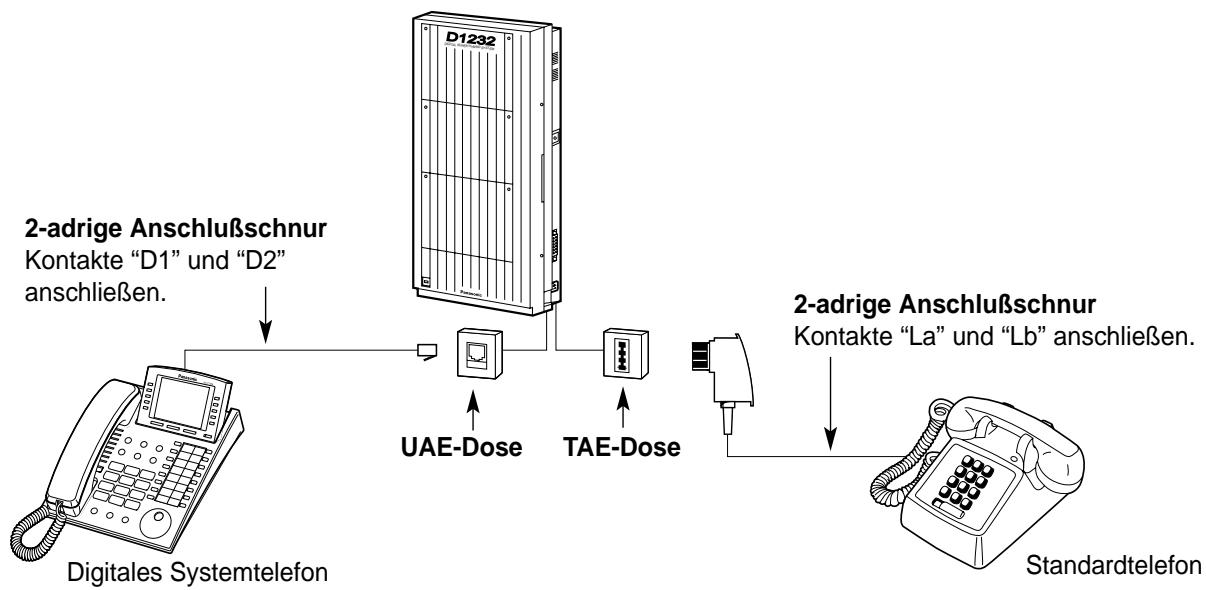

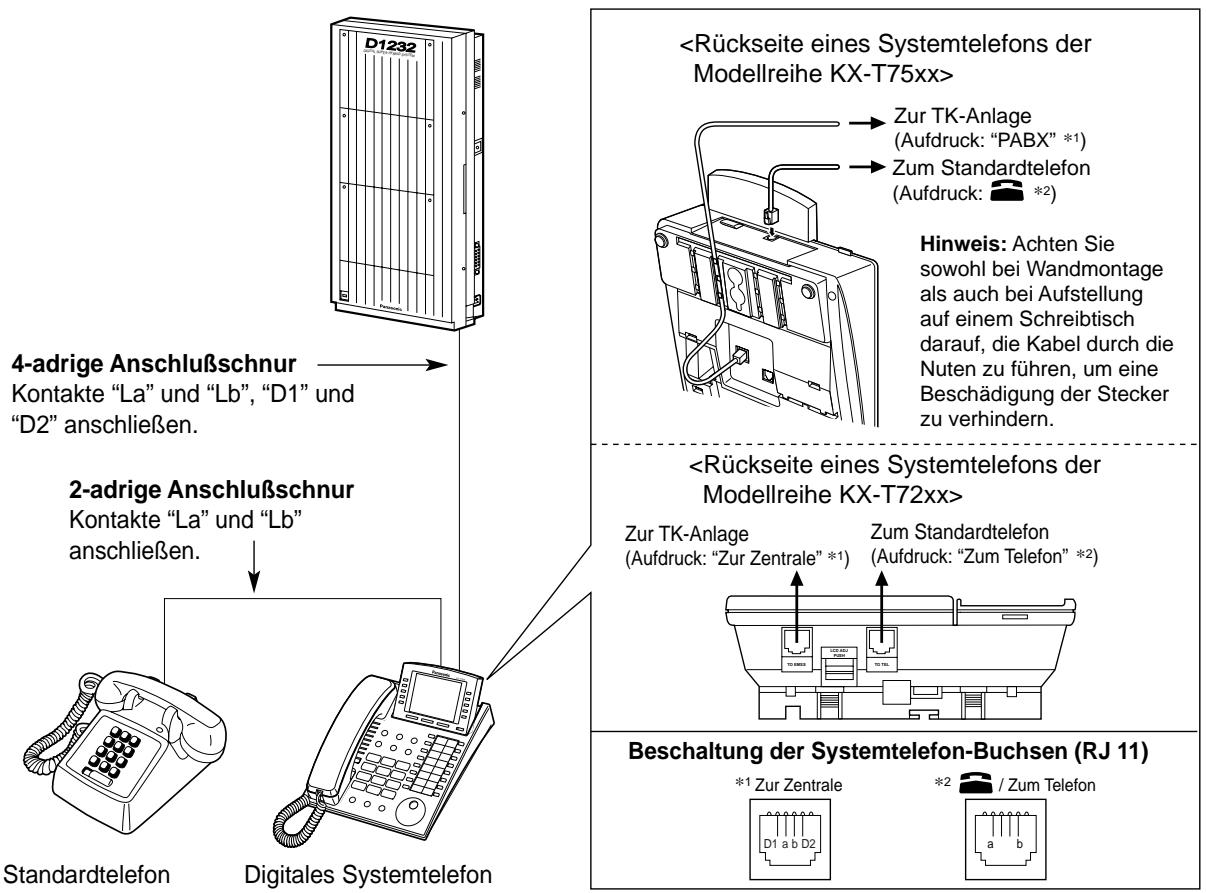

Methode 1

Methode 2

Methode 3

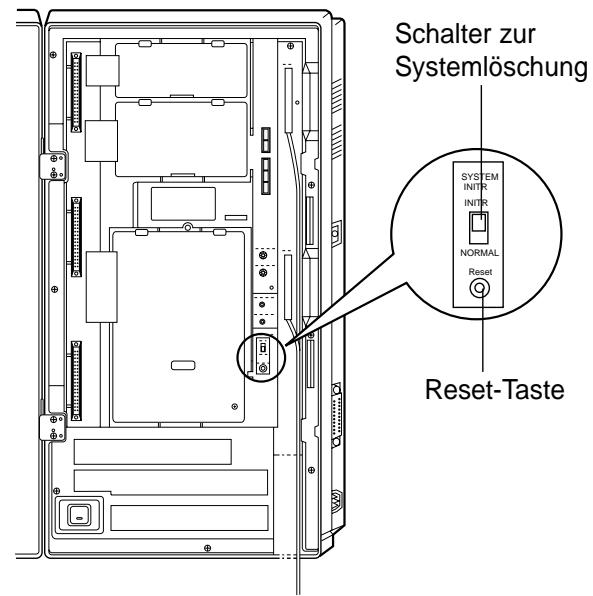

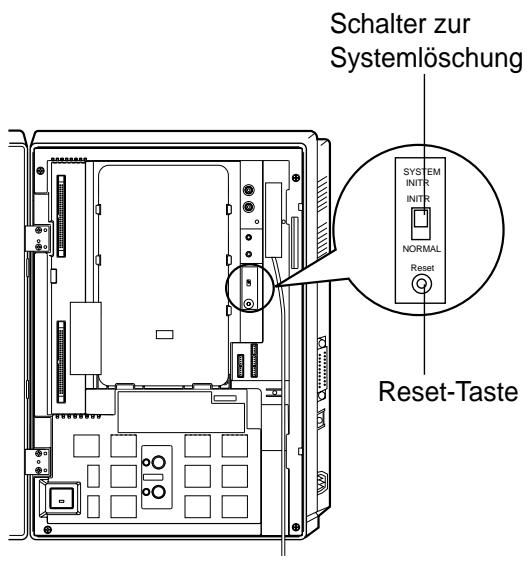

1.5 System-Neustart

1.5.1 System-Neustart

Wenn die Anlage nach dem Einsatzn nicht einwandfrei arbeitet, führen Sie einen System-Neustart aus. Dabei werden nur die unten aufgeführten Einstellungen gelöscht.

Wenn die Anlage auch danach nicht einwandfrei Funktioniert, setzen Sie sichitte mit Ihrem Fachhändler in Verbindung.

• Automatische Rückrufe werden gelöscht.
• Geparkte Geschäfte werden getrennt, die Parkzonen werden gelöscht.
• Offen gehaltene Geschäfte werden getrennt.
• Im Aufbau befindliche Verbindungen werden abgebrochen.

• Exklusiv gehaltene Geschäfte werden getrennt.

• Vergewissern Sie sich, dass der Schalter zur Systemlösung in der Position "NORMAL" liegt.

• Drücken Sie die Reset-Taste mit einem spitzen Gegenstand.

KX-TD408 / KX-TD816

KX-TD1232

Anmerkung

• Wenn Sie erst nach Drücken der Reset-Taste feststellen, dass der Schalter zur Systemlösung in der Position INITR stehen, davon diese Einstellung mindestens 30 Sekunden lang nicht verändert werden.

Anderenfalls werden alle Daten der Systemprogrammierung auf ihre Standardeinstellungen ruckgesetzt. Warten Sie davon mindestens 30 Sekunden lang, bevor Sie den Schalter in die Position NORMAL stellen, wonach der normale Betrieb der Anlage wiederhergestellt wird.

Abschnitt 2

Bedienung

In diesen Kapitel wird die Verwendung der einzelnen Leistungsmerkmale erläutert.itte lessen Sie diese Kapitel vollständig durch,damit Sie optimalen Gebrauch von den zahlreichen praktischen Funktionen dieser Anlage machen konnen.

2.1 Vor der Inbetriebnahme

2.1.1 Vor der Inbetriebnahme

Geeignete Telefontypen

Sie können wahlweise ein Standardtelefon oder ein Panasonic-Systemtéléfon (z.B. KX-T7536) an dieser Anlage betreiben. Die Verfahren zur Programmierung der verschiedene Leistungsmerkmale richten sich nach der Ausführung des jeweils angeschlossenen Telefons. Bei Verwendung eines

Panasonic-Systemtelefons mit festen Funktionstasten (z.B. ) und/oder einem Display können Sie die Programmierung bequem mit Hilfe dieser Funktionstasten oder über Displayanzeigen vornehmen.

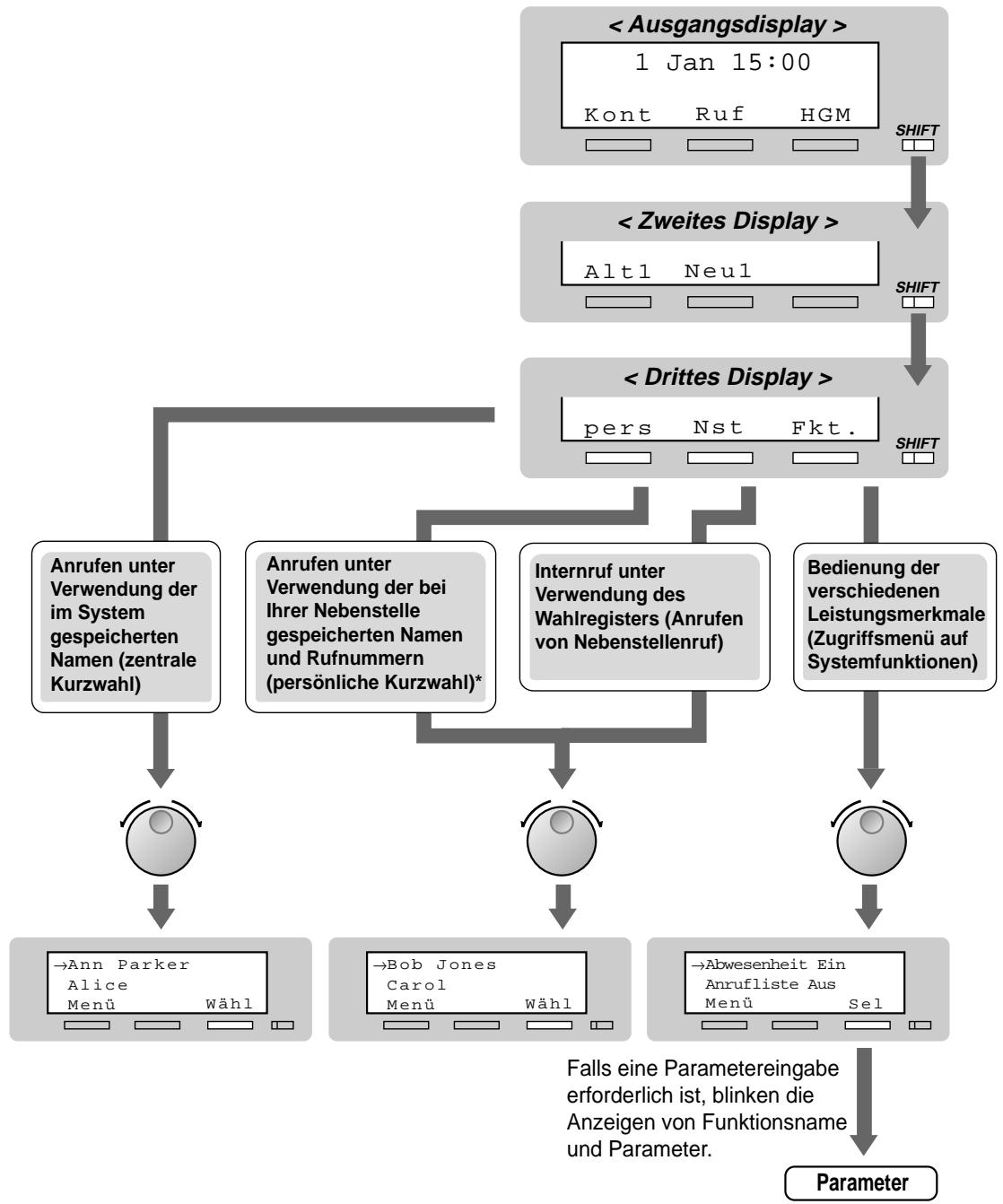

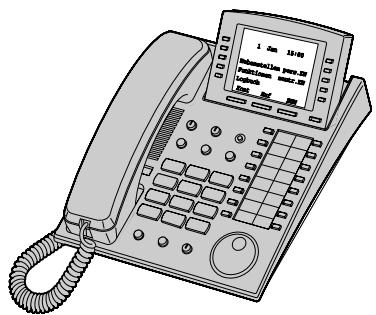

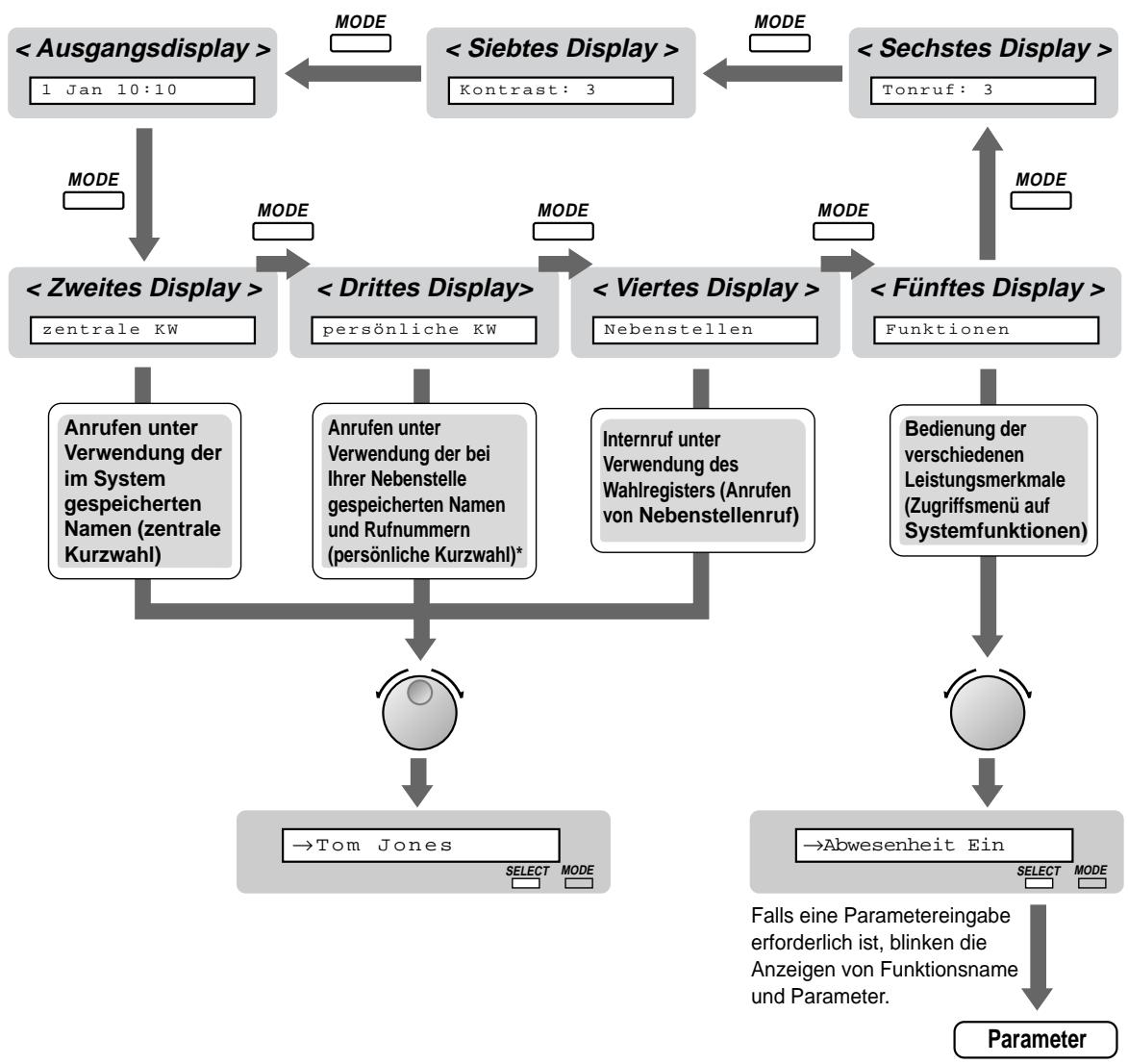

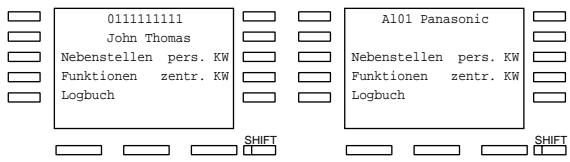

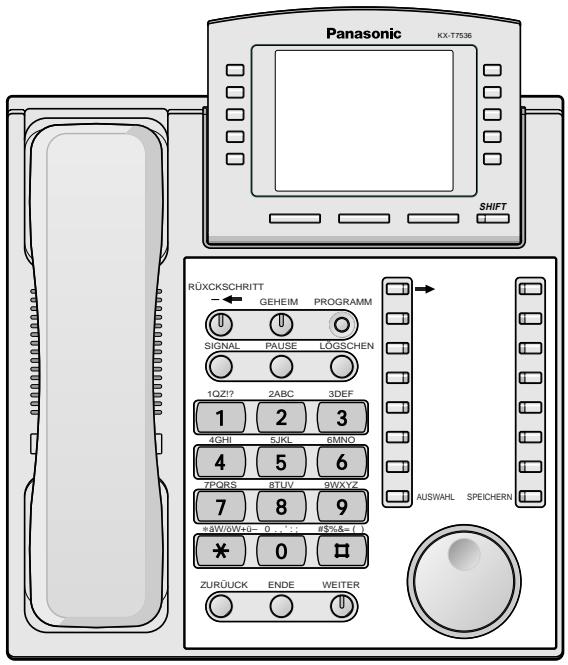

Bei Verwendung eines Systemtelefons mit großem Display (z.B. KX-T7536) können Sie den Meldungen folgen, die auf dem Display erschienen.

Wenn das angeschlossene Telefon weder über feste Funktionstasten noch über ein Display verfügt, können Sie Funktionskennziffern eingeben, um auf diejenigen Leistungsmerkmale der Anlage zuzugreifen, die mit dem betreffenden Telefon verwendet werden können. Bei Verwendung einer Systemkonsole können Sie deren Tasten wie die Tasten des angeschlossenen Systemtelefons verwenden.

Funktionskennziffern

Um auf bestimmte Leistungsmerkmale zugreifen zu können, muss die zugehörige Funktionskennziffer eingegeben (und ggf. ein weiterer Parameter eingestellt) werden.

Es gibt zwei Arten von Funktionskennziffern:

Variable Funktionskennziffern
Feste Funktionskennziffern

Feste Funktionskennziffern können nicht geändert werden. Variable Funktionskennziffern jedoch können auf Kundenwunsch geändert werden, wenn Sie sich die Bedienung dadurch erleichtern wollen.itte setzen Sie sich dazu mit ihrem Fachhändler in Verbindung. In thisem Handbuch werden die Standardziffern (werkseitig vorprogrammierten Funktionskennziffern) in den Beschreibungen der einzelnen Funktionen verwendet.

Die Darstellung der variablen Funktionskennziffern erfolgt mit halber Schraffierung des

Tastensymbols (z.B. 0). Wenn eine variable Funktionskennziffer geändert wurde, darüber Sie nicht vergessen,statt der in der Beschreibung angegebenen die neue Funktionskennziffer einzugeben.

Achten Sie dazu ggf. darauf, die neuen Funktionskennziffern in die "Übersicht der Funktionskennziffern" im Anhang einzutragen.

Falls Sie ein Standardtelefon ohne eine Taste "※" oder "#" benutzen: Es ist nicht möglich, Funktionen aufzurufen, deren Funktionskennziffer das Zeichen "※" oder "#" enthalt.

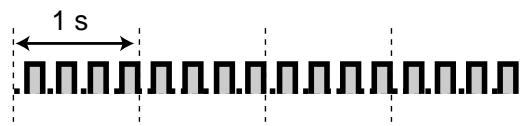

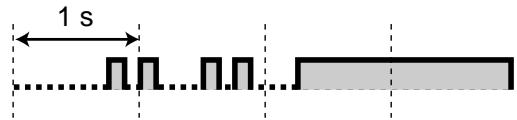

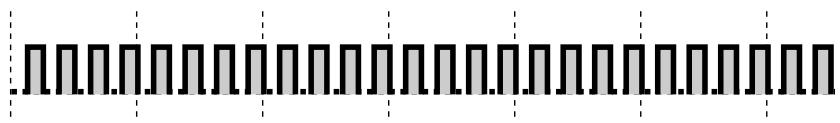

Bestätigungsstone

Während oder nach einem Bedienungsvorgang horen Sie u.U. einen Bestätigungston. Einzelheiten hierzu finden Sie im Abschnitt "Übersicht der Hörtnö/Rufsignale" im Anhang.

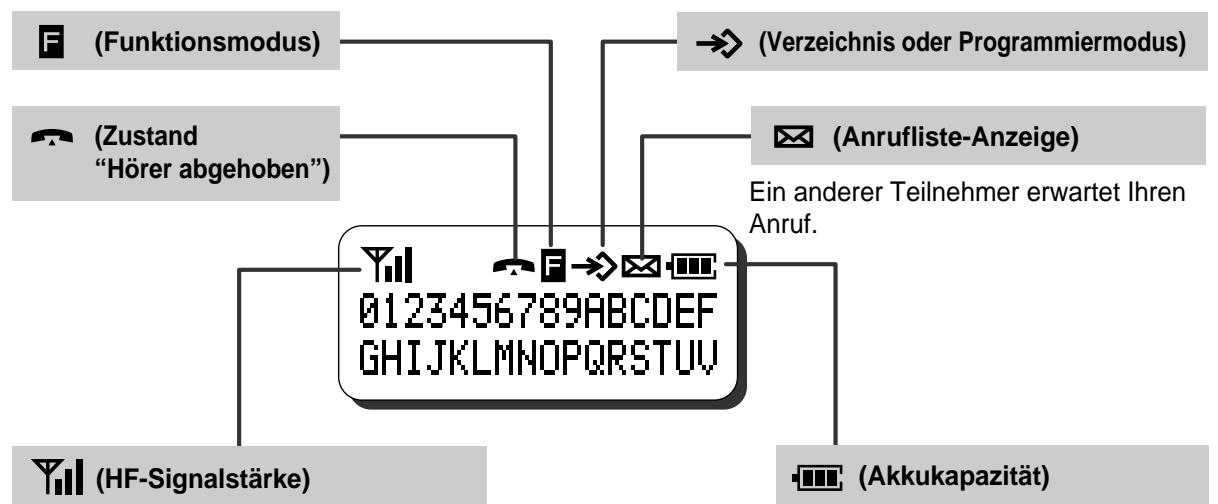

Display

Wenn in thisen Handbuch ein Display erwähn't wird, z.B. in Sätzen wie "Das Display zeigt ...", bezieht sich das auf ein Panasonic-Systemtelefon mit Flüssigkristall-Anzeige. Wenn Ihr Telefon nicht über ein Display verfügt, stehen die im Text erwähnten Anzeigen und Meldungen nicht zur Verfügung. Bei Verwendung eines Panasonic-Systemtelefons mit Display konnen Sie die Einstellungen bequem anhand der angezeigten Informationen überprüfen. Wenn Sie beispisseweise die Anrufschutz-Funktion aktiviert haben, wird "Anrufschutz" im Display angezeigt. Darüber hinaus bieten bestimmte Systemtelefone direkten Zugriff auf Funktionen. Dabei erscheinen verschiedene Mendungen im Display, und Sie brauchen nur die entsprechende Taste neben bzw. unterhalb des Displays zu drücken oder das Jog Dial zu drehen, um auf das betreffende Leistungsmerkmal zuzugreifen. Wenn beispisseweise die Hintergrundmusik eingeschaltet werden kann, zeigt das Display "HGM". Folgen Sie den Anweisungen in den Beschreibungen der einzelnen Funktionen.

Bei einigen Systemtelefonen mit Display besteht außer dem die Möglichkeit, mit Hilfe von Displaymeldungen verschiedene Funktionen zu steuern oder Anrufe zu tätigten. Einzelheiten hierzu finden Sie im Abschnitt "Verwendung eines Systemtelefons mit Display" in this dem Kapitel.

Ihrhe Nebenstellennummer

Wenn Sie ein Panasonic-Systemtelefon mit Display verwenden, können ihre eigene Nebenstellennummer im Display überprüfen. Siehe den Abschnitt "Wunschgemäß Einrichtung des Systems - Informationen zur Programmierung" in Kapitel 4 "Wunschgemäß Einrichtung von Nebenstellen und Anlage".

Beispiele

Die Displaymeldungen und Abbildungen, die in thisen Handbuch als Beispiele gezeigt werden, beziehen sich grundsätzlich auf ein Telefon, das an die Anlage KX-TD1232 angeschlossen ist.

Beschrankungen

Bestimmte Funktionen ihrer Nebenstelle sind u.U. über Systemprogrammierung eingeschränkt worden. Naheres hierzu erfahren Sie vom Manager der TK-Anlage oder Ihr dem Fachhändler.

Erläuterung der Symbole

Die nachstehend abgebildeten Symbole zeigen die Verfügbarkeit von Funktionen an und geben Hinweise zur Bedienung.

Während Sie das Gerät bedieten, können Sie sich auf die Symbole beziehen, die auf der Innenseite des hinteren Einbands theses Handbuchs aufgelistet sind.

	These Funktion steht bei Standardtelefonen nicht zur Verfugung.	(AI) ODER 0	Belegen einer Amsleitung (Führer Sie einen der folgenden Schritte aus:) • Drücken Sie eine Amsleistungstaste. • Wahlen Sie die Amtskennziffer 0. • Wahlen Sie eine Amtskennziffer (81 bis 88).
	Programmierhinweise Schlagen Sie ggf. in Kapitel 4 "Wunschgemäß Einrichtung von Nebenstellen und Anlage" nach.
	Herstellen des Zustands "Hörer abgehoben" (Führer Sie einen der folgenden Schritte aus): • Hebien Sie den Hörer ab. • Drücken Sie die Taste FREISPRECHEN/ LAUTHÖREN. • Drücken Sie die Taste AUTOMATISCHE ANSCHALTUNG. (Um mit dem Teilnehmer zu sprechen,ephemnien Sie den Hörer ab.)		Drücken Sie die Ruftaste an der Türsprechstelle.
	Herstellen des Zustands "Hörer aufgelegt" (Führer Sie einen der folgenden Schritte aus): • Legen Sie den Hörer auf. • Drücken Sie die Taste FREISPRECHEN/ LAUTHÖREN. • Drücken Sie die Taste AUTOMATISCHE ANSCHALTUNG.	(SIGNAL)	Drücken Sie die SIGNALTASTE am Standardtelefon.
	Drücken Sie die entsprechende Funktionstaste am Systemtefon. (Siehe den Abschnitt "Verwendung eines Panasonic-Systemtelefons" auf der)nachsten Seite.)		Warten Sie, bis sich der Teilnehmer meldet.
Gewünschte Nummer	Geben Sie die erforderliche Nummer ein. <Beispiel>	Φ(1)	Sprechen Sie mit dem Teilnehmer.

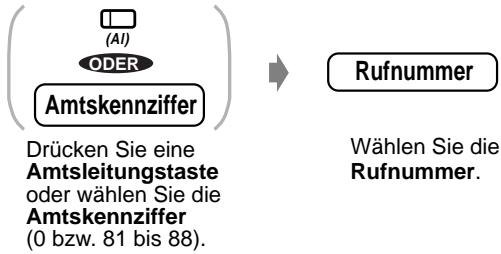

	Projektcode Geben Sie den Projektcode ein.
Nebenstellen-Nr.	Wahlen Sie die gewünschte Nebenstellennummer.	Φ	Sie horen einen Bestätigungston, Währton oder Rufton.
Rufnummer	Wahlen Sie die gewünschte Rufnummer.

Verwendung eines Panasonic-Systemtelefons

Wenn Sie ein Panasonic-Systemtelefon und eine Systemkonsole verwenden, verfügen diese Geräte über mehrere der unten abgebildeten praktischen Funktionstasten, die Ihnen die Bedienung wesentlich erleichtern. Je nach Modell Ihr's Telefons kann es vorkommen, dass die folgenden Abbildungen von den tatsächlichen Symbolen auf den Tasten abweichen.

	ANTWORTEN: Dient zur Abfrage von Anrufen.	INT IT	INTERNVERBINDUNG: Dient zum Aufbau und zur Abfrage von Internen gesprüchen.
	AUTOMATISCHE ANSCHALTUNG/ STUMMSCHALTUNG: These Doppelfunktionstaste dient zur automatischen Anschaltung der Nebenstelle bei Internrufen und zur Stummschaltung des Mikrofons bei einem Geschäft.		NACHRICHIT: Dient zum Senden einer Nachricht oder zur Anzeige der aktuellen Nachricht.
→/→	KURZWAHL/SPEICHERN: Wird zum Abruf derzentalen Kurzwahl und zur Speicherung bei Programmänderungen verwendet.	MODE MODE	MODE: Wird zum Umschalten der Displayanzeige benutzt, um auf verschiedene Leistungsmerkmale zuzugreifen.
	Amsleitungstaste: Dient zum Aufbau und zur Abfrage von Amtsgesprächen. Eine Amtssammeltastefasst alle Amsleitungen unter einer einzigen Taste zusammen. Durch Drücken dieser Taste wird automatisch eine freieme Amsleitung belegt (Tastenbelegung ist erforderlich). Multifunktionstasten: Den Tasten konnen gewünschte Funktionen zugeordnet werden (Tastenbelegung ist erforderlich). (Be einigen Modellen ist diese Taste nur mit einer Amsleitungs-Nummer ("1", "2" usw.) gekennzeichnet.)		PAUSE: Fügt eine Pause in die Kurzwahlnummer ein. Dienst beim analogen Systemtelefon auch als Programmtaste (anstelle von PROG.).
		PROG.	Programm taste PROG.: Dient zum Aufruf und Verlassen des Nebenstellenprogrammier-Modus.
	KONFERENZ: Dient zum Aufbau einer Dreierkonferenz.	(PF)	Programmierbare Funktionstaste: Im oberen Abschnitt einer Amsleitungstaste oder an der Systemkonsole. Kann nach Bedarf mit einer der folgenden Tastenfunktionen belegt werden. Zielwahl, Rufweiterleitung/Anrufschutz, Merken, Projekt, Konferenz, Trennen oder Vermittlung zum Voice-Mail-System. (Bei einigen Modellen ist diese Taste nur mit "F" und einer Nummer gekennzeichnet.)
	Nebenstellenzieltaste: Dient zum Wählten der entsprechenden Nebenstelle.

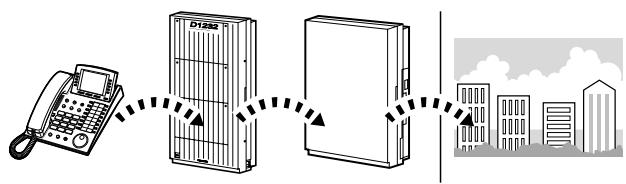

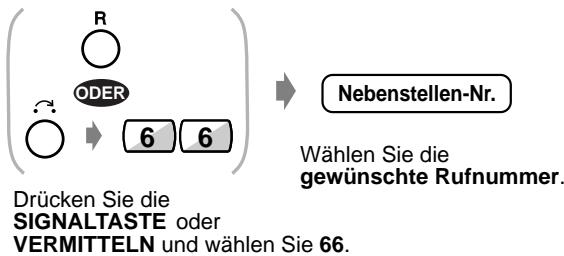

R	SIGNALTASTE: Schickt ein Signal zur Vermittlungstelle oder zur vorgeschaltenen Hauptnebenstellenanlage, um auf deren Dienste zugreifen zu können.		WAHLWIEDERHOLUNG: Zur Durchführung der Wahlwiederholung oder der erweiterten Wahlwiederholung.
	Funktionstaste (Neben dem Display): Dient zur Aktivierung der jeweils im Display angezeigten Funktion.		TRENNNEN: Zum Trennen.
	RUFWEITERLEITUNG/ANRUFSCHUTZ: Zur Programmierung der Rufweiterleitung und zum Einschalten des Anrufschutzes.	SELECT	SELECT: Dient zur Auswahl der im Display angezeigten Funktion und zum Wahlen der angezeigten Rufnummer.
	JOG DIAL: Dient zum Einstellen der Lautstärken und des Displaykontrasts bzw. zum Blättern in verschiedenen Menüs wie z.B. Telefonbuch.	SHIFT	Umschalttaste SHIFT: Schaltet die zweite Ebene der Soft-Tasten ein.

RückfrAGE: Legt ein Geschäft ins Halten.	Soft-Taste: Nach Drücken einer Soft-Taste wird die Funktion ausgeführrt, die unter im Display angezeigt wird.
FREISPRECHEN: Für den Freisprechbetrieb.	Ein in thissem Abschnitt eingeklammerter Ausdruck, z.B. (Projekt), bedeutet, dass eine variable Funktionstaste als Projekttaste programmiert wurde.
VERMITTELN: Vermittelt einen Anruf zu einer anderen Nebenstelle oder einem externen Ziel.

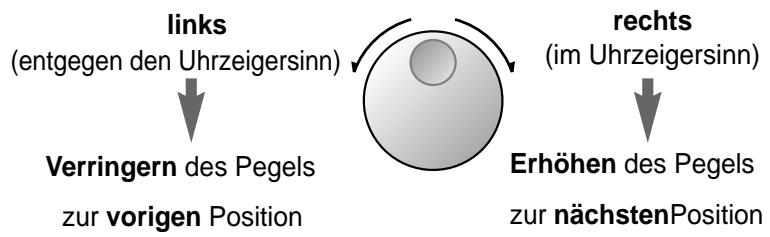

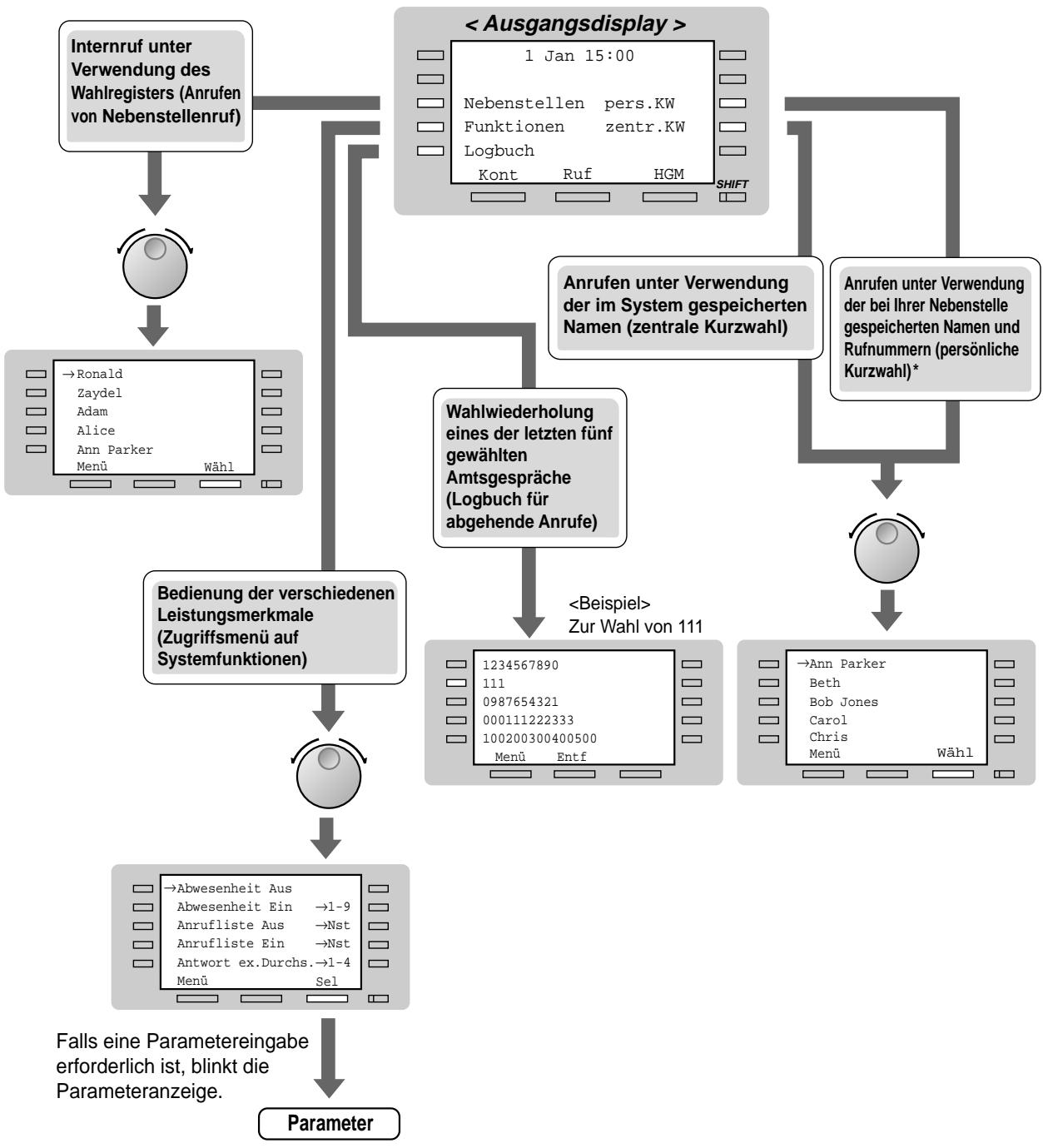

Verwendung des Jog Dial

Das Jog Dial kann zur Regulierung des Displaykontrasts sowie zur Einstellung der Lautstärke beNETzt werden, oder um eine gewünschte Position im Display aufzusuchen. Beim Drehen des Jog Dialändert sich der Kontrast bzw. Lautstärkepegel wie unten gezeigt:

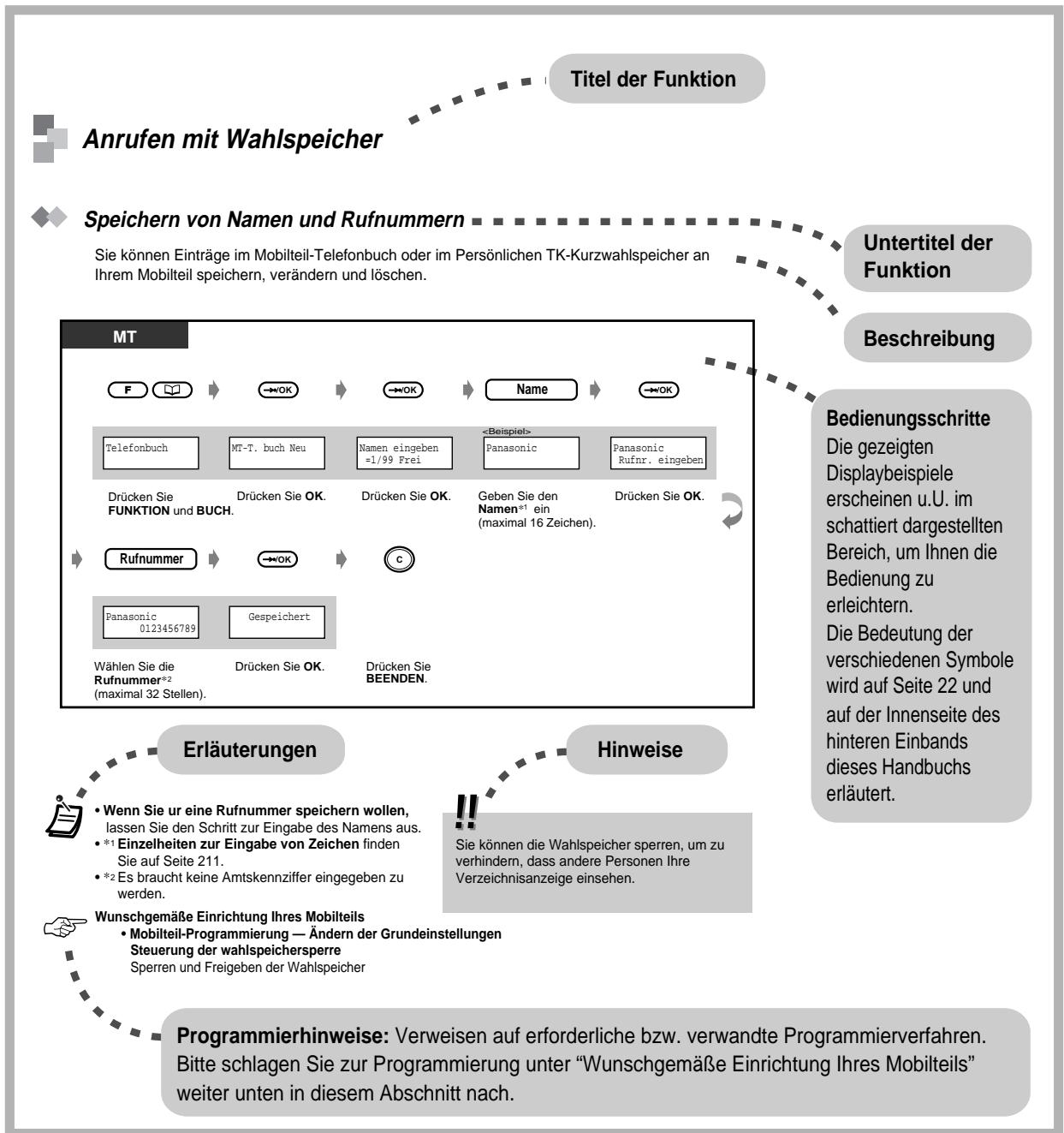

Bedienungsablauf

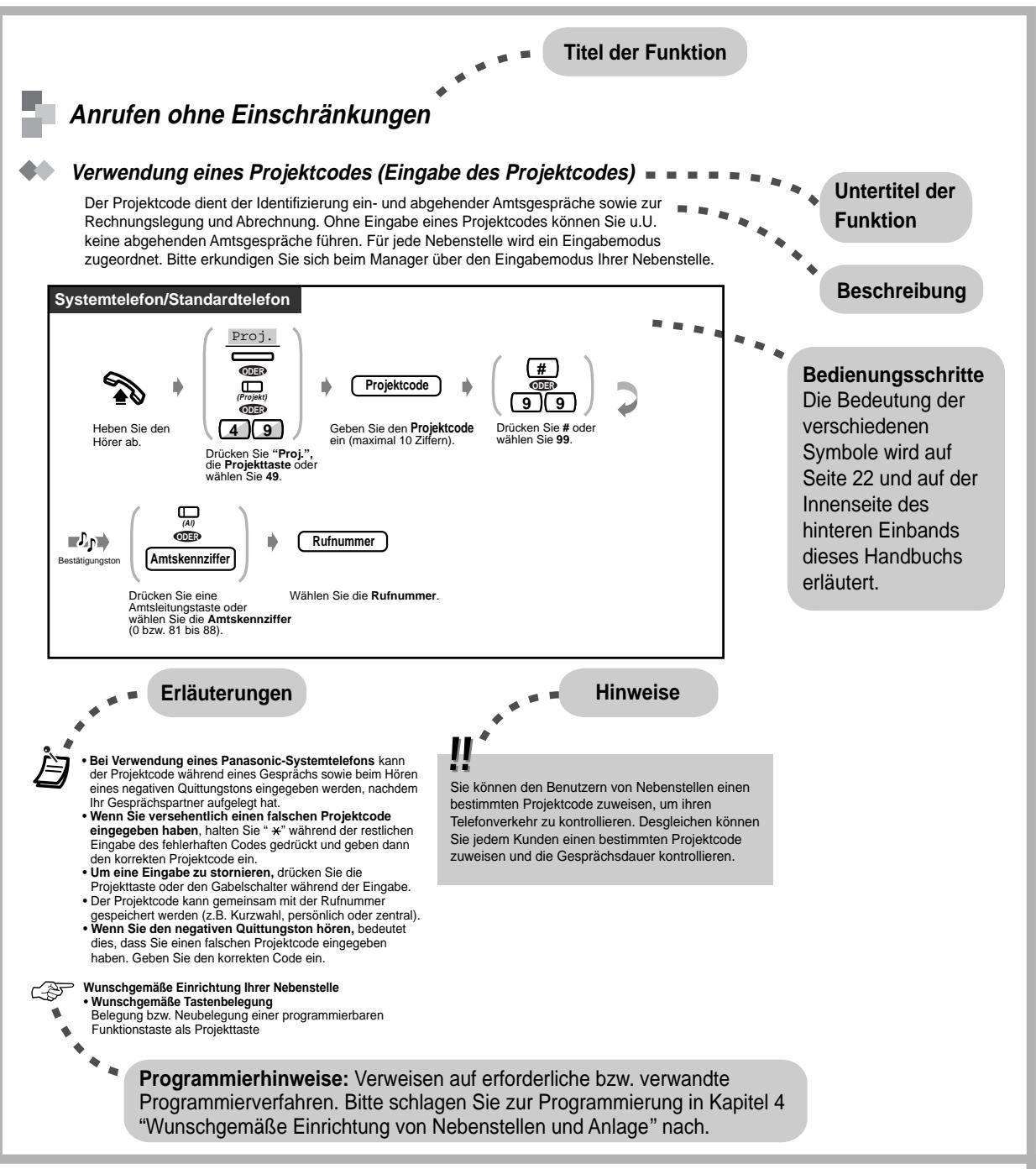

Das folgende Diagramm zeigt das Beispiel eines Bedienungsablaufs.

2.2 Anrufen

2.2.1 Grundverfahren

Gesprüche - intern

Anrufen einer anderen Nebenstelle (Internrf)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie die Nebenstellennummer oder drücken Sie die entsprechende Nebenstellenzietl taste.

Sprechen Sie mit dem Teilnehmer.

Anrufen von Herrn Thomas....

Seine Nebenstellennummer ist 123.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 123.

Sprechen Sie mit Herrn Thomas.

• Das Leuchtelement der Nebenstellenzieltaste zeigt den aktuellen Zustand der gerufenen Nebenstelle wie folgt an:

Aus: Die Nebenstelle ist frei.

Leuchtet rot: Die Nebenstelle ist besetzt.

• Haben Sie ein Nebenstellenverzeichnis angelegt?
  Tragen Sie die Nebenstellennummern in das Rufnummernverzeichnis auf Seite 6-10 ein und erstellen Sie Kopien für die Mitarbeiter.
  Schnelle Bedienung

Die Nebenstellenzieltasten sind besonderss praktisch am Abfrageplatz, oder wenn bestimmte Nebenstellen*häufig gerufen werden.

• Kontrolle der gewählten Rufnummer vor Herstellen der Verbindung

Sie konnen die gewährte Rufnummer kontrollieren, bevor Sie den Hörer abheben. Falls Sie versehentlich eine falsche Nummer gewählt haben, drücken Sie die Taste "×", um die jeweils{nachste Ziffer zu loschen, oder Sie drucken die SIGNALTASTE, um die gesamte Rufnummer zu loschen.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung Belegen einer programmierbaren Funktionstaste als Nebenstellenzieltaste

Wunschgemäß Einrichtung des Systems

• Zuordnung der Nebenstellennummen
• Zuordnung der Nebenstellennamen

Zum Abfrageplatz (Abfrageplatz anrufen)

Gespräch - extern (Amtsgespräch)

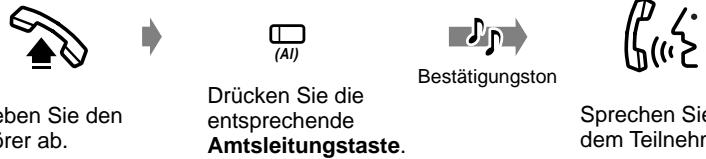

Bevor Sie eine externe Rufnummer wahren konnen, müssen Sie eine Amtsleitung belegen, da externe Geschäfte über die Anlage geführt werden.

Zur Belegung einer Amtsleitung haben Sie die folgenden drei Möglichkeiten:

• Drücken Sie eine freieme Amtsleitungstaste (AI).
  Wahlen Sie die Amtskennziffer 0. Dadurch wird automatisch eine frei Amtsleitung belegt.
• Wahlen Sie eine Amtskennziffer von 8 bis 8. Die entsprechende Amtsleitung wird belegt.

• Das Leuchtelement der Amtsleitungstaste zeigt den aktuellen Zustand der gerufenen Nebenstelle wie folgt an:

Aus: Die Amtsleitung ist frei.

Leuchtet grün: Die Amtsleitung ist von Ihnen belegt.

Leuchtet rot:Die Amsleitung wird einem anderen Teilnehmer verwendet.

Die Amsleitungstasten von 1 bis 8 entsprechen jeweils den Amtsleitungsnummern 81 bis 88.
Notruf

Sie können die vorprogrammierten Notrufnummern jederzeit ohne irgendwelche Einschränkungen wahlen.

(Standardestellung: 110, 112)

Freisprechbetrieb

Unter Verwendung der Taste FREISPRECHEN/LAUTHÖREN können Sie einen Teilnehmer anwahlen und mit ihm sprechen, ohne den Hörer aufzunehmen. Dies lasst ihren beiden Höhende für andere Tätigkeiten frei.

Nutzliche Hinweise

Die besten Ergebnisse erzielen Sie in einem ruhigen Raum.

Wenn Ihr Geschäftspartner Schwierigkeiten hat, Sie zu verstehen, senken Sie die Lautstärke.

Wenn Sie und Ihr Geschäftspartner gleichzeitig sprechen, konnen Teile des Geschäfts verloren gehen. Das lasst sich vermeiden, indem Sie abwechselnd sprechen.

• Zur automatischen Belegung der güstigsten Leitung wahren Sie "0" oder drücken eine Amtssammeltaste (LCR-Betrieb)
• Kontrolle der gewählten Rufnummer vor Herstellen der Verbindung

Sie konnen die gewähzte Rufnummer kontrollieren, bevor Sie den Hörer abheben. Falls Sie versehentlich eine falsche Nummer gewählt haben, drücken Sie die Taste "×", um die jeweils{nachste Ziffer zu loschen, oder Sie drucken die SIGNALTASTE, um die gesamte Rufnummer zu loschen.

• Geschäftsinformationen

Durch wiederholtes Betätigkeiten der jeweils verwendeten Amtsleitungstaste können Sie die folgenden Informationen der Reihe nach abrufen.

Rufnummer (abgehender Anruf) oder Geschadsdauer (ankommender Anruf)

Gebühreinheiten

Gebühren

• Um einen anderen Teilnehmer ohne Auflegen des Hörers anzurufen, drücken Sie einfach die Taste TRENNNEN oder die Soft-Taste "Tren" am Display, belege eine Amtsleitung und wahlen dann die neue Rufnummer.

Wunschgemäß Einrichtung ihrer Nebenstelle

Grundeinstellungen

— Vorzugsbelegung

Wahlen Sie die bevorzugte Amtsleitung beim Abheben des Hörers.

Wunschgemäß Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Taste "Trennen".

• Gebührenerfassung

2.2.2 Speichergestützte Wahl

Die speichergestützten Währlfunktionen sind besonderss practisch bei früig gewählten Rufnummern. Dazu haben Sie folgende Möglichkeit:

— Wahlen auf einen Tastendruck
— Verwendung der in ihrer Nebenstelle gespeicherten Rufnummern
— Verwendung der im System gespeicherten Rufnummern
— Wahlen einer vorprogrammierten Rufnummer durch Abheben des Hörers
—Eingabe einer einzeln Zifferr
— Anwahlen einer Phantom-Nebenstelle

Wahlen auf einen Tastendruck (Zielwahl)

Systemtelefon

Heben Sie den Hörer ab.

Drucken Sie eine Zielwahltaste.

Wunschgemäß Einrichtung ihrer Nebenstelle

Grundeinstellungen

—Zuordnung der Zielwahl mit automatischem Freisprechen

Freigeben oder Sperren des Freisprechbetriebs bei aufgelegtem Hörer. (Standardeinstellung: Freigabe)

Wunschgemäß Tastenbelegung

Belegen von programmierbaren Funktionstaten als Zielwahltasten und Speichern der gewünschten Nebenstellenummern, externen Rufnummern, Funktionskennziffern usw.

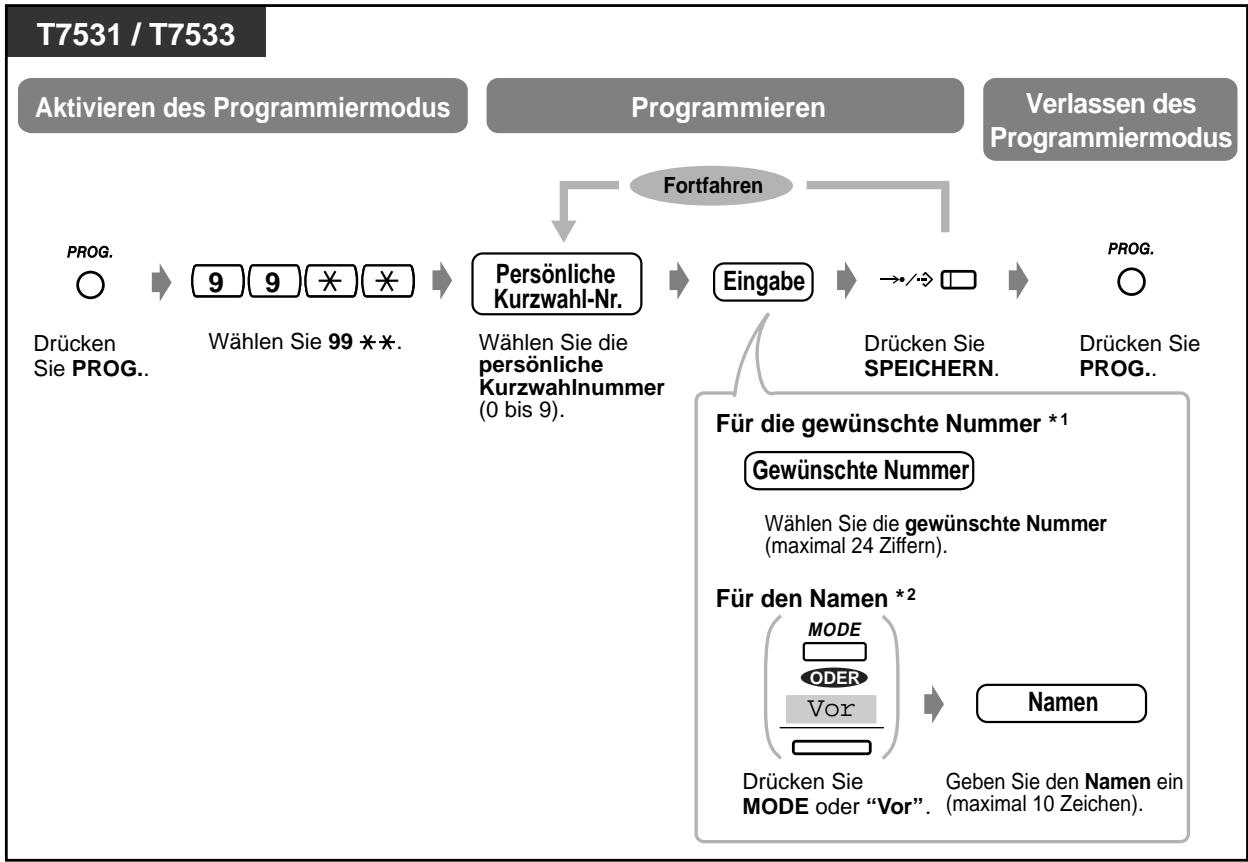

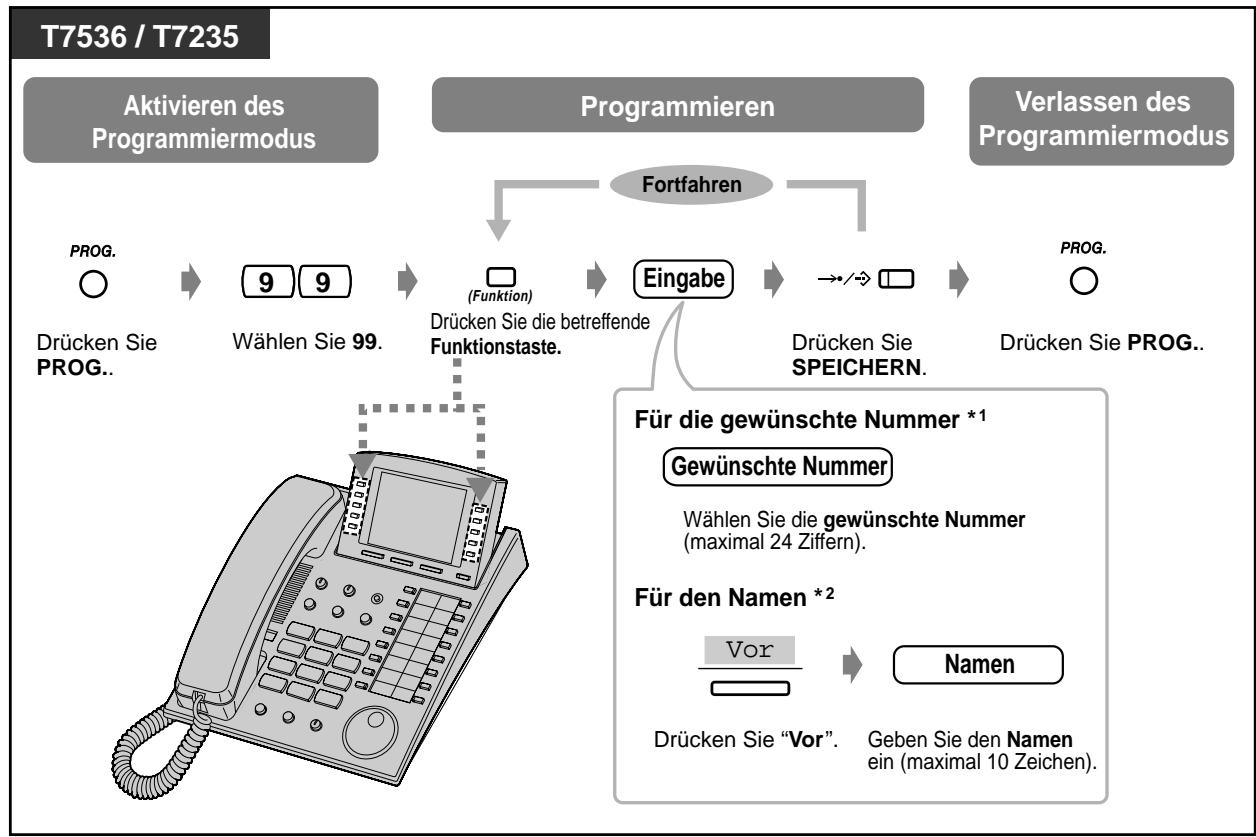

Verwendung der in ihrer Nebenstelle gespeicherten Rufnummern (persönliche Kurzwahl)

Sie konnen bis zu zehn Kurzwahlnummern speichern, die nur an ihrer Nebenstelle verfügbar sind.

Rufnummer speichern

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 60.

Wahlen Sie die personliche Kurzwahlnummer (0 bis 9).

Gewünschte Nummer

Wahlen Sie die gewünschte Rufnummer (max. 24 Stellen).

Bestätigungston

Rufnummern externer Teilnehmer mussen mit Amtskennziffer (0 oder 81 bis 88) gespeichert werden.

• "※" und PAUSE können ebenfalls gespeichert werden.

Wahlen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 6*.

Kurzwahl-Nr. (pers.)

Wahlen Sie die persönliche Kurzwahlnummer (0 bis 9).

Verwendung der im System gespeicherten Rufnummern (zentrale Kurzwahl)

Im System können bis zu 500 Telefonnummern für externe Telefonanschlüsse gespeichert werden. Siehe das Rufnummernverzeichnis auf Seite 6-12.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Drucken Sie
KURZWAHL/SPEICHERN
oder wahlen Sie

Kurzwahl-Nr. (zentr.)

Wahlen Sie eine zentrale Kurzwahlnummer (000 bis 499).

• Es können mehrere Kurzwahlnummern nacheinander gewählt werden, wenn eine lange Rufnummer bei der Speicherung aufgeitelt wurde.

Wenn eine Rufnummer geteilt und unter den Kurzwahlnummern 001 und 002 gspeichert wurde:

Wunschgemäß Einrichtung des Systems

Eingabe von Kurzwahlnummern (zentral)
Eingabe von Kurzwahlnamen (zentral)

Wahlen einer vorprogrammierten Rufnummer durch Abheben des Hörers (Direktruf nach Zeit)

Damit wird nach Abheben des Hörers eine vorprogrammierte Rufnummer angewählt.

Programmieren der Rufnummer

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 742.

Bestätigungston

Wahlen Sie die gewünschte Rufnummer (max. 24 Stellen).

Wahlen Sie#.

Legen Sie den Hörer auf.

Rufnummern externer Teilnehmer müssen mit Amtskennziffer (0 oder 81 bis 88) gespeichert werden.

Einsatz/Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 74.

Einschalten

Ausschalten

Bestätigungston

Zum Einschalten dieser Funktion wahren Sie 1, zum Ausschalten 0.

Legen Sie den Hörer auf.

Wahlen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

• Sie können diese Funktion ein- und ausschalten, indem Sie einfach die Taste "Direktruf nach Zeit" drücken. Wenn die Funktion eingeschaltet ist, leuchtet das Leuchtelement der Taste rot.
• Während der vorprogrammierten Verzögerungszeit nach Abheben des Hörers können Sie eine andere Nummer wahlen; dies hat Vorrang vor dem Direktruf (Standardeinstellung der Verzögerungszeit: 1 Sekunde).
• "※" kann ebenfalls gespeichert werden.
• Bei S0-Teilnehmern steht diese Funktion nicht zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Direktruftaste.

Eingabe einer einzeln Ziffer (Sofortwahl)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Sofortwahl-Nr.

Wahlen Sie eine Sofortwahlnummer.

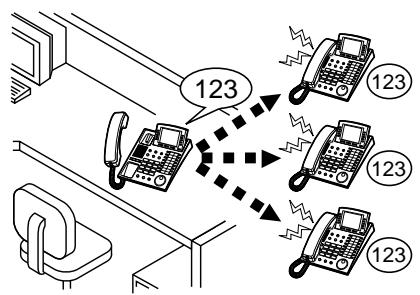

Anwahlen einer Phantom-Nebenstelle

Damit konnen Sie Nebenstellen
anwahlen, denen eine Phantom-Nebenstellennummer zugewiesen ist.
Der Ruf wird an alle Nebenstellen geleitet, denen die betreffende Phantom-Nebenstellennummer zugewiesen ist.

Anrufen oder Rufweiterleitung an eine Phantom-Nebenstelle

Systemtelefon

Drucken Sie die Phantom-Taste oder wahlen Sie die Phantom-Nebenstellennummer.

Anruf entgegennehmen

Systemtelefon

(Phantom)

Legen Sie den Hörer auf oder drücken Sie die Phantom-Taste.

• Das Leuchtelement der Phantom-Taste zeigt den aktuellen Zustand wie folgt an:

Aus: Frei

Leuchtet rot: Sie rufen momentan eine Phantom-Nebenstelle.

Blinkt grün: Ankommender Ruf

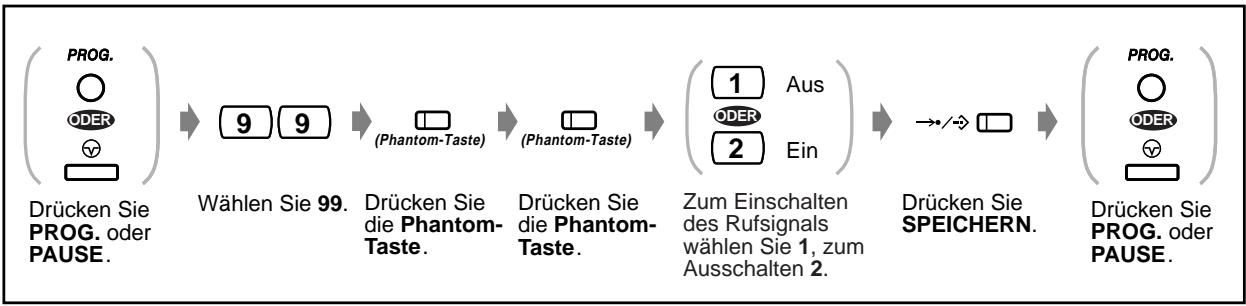

• Einzelheiten zum Ein- und Ausschalten des Ruftons finden Sie im Kapitel "Wunschgemäß Einrichtung ihrer Nebenstelle".

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Phantom-Taste.

2.2.3 Wahlwiederholung

These Funktion ist praktisch, wenn Sie die zuletzt gewählte Nummer erneut wahlen möchten.

— Erneutes Wahlen der zuletzt gewählten Nummer
— Speichern der gewählten Nummer und erneutes Wahlen

• Für die Wahlwiederholung konnen bis zu 24 Stellen gespeichert werden, wobei die Amtskennziffer nicht gerechnet wird.

• Für automatische Wahlwiederholung stellen Sie den Zustand "Hörer abgehoben" durch Drücken der Taste FREISPRECHEN/LAUTHÖREN her, oder Sie drücken direkt die Taste WAHLWIEDERHOLUNG. Ein ggf. besetzter Anschluss wird innerhalb des vorprogrammierten Zeitintervals solange wiederholt angewählt, bis sich der Teilnehmer meldet (automatische Wahlwiederholung von Rufnummern). Wahrend dieser Zeit konnen Sie andere Tätigkeiten ausführten. Um diese Funktion auszuschalten, drücken Sie die SIGNALTASTE.

Wunschgemäß Einrichtung ihrer Nebenstelle

Grundeinstellungen

—Zuordnung der Zielwahl mit automatischem Freisprechen

Freigeben oder Sperren des Freisprechbetriebs bei aufgelegtem Hörer.

(Standardestellung:Freigabe)

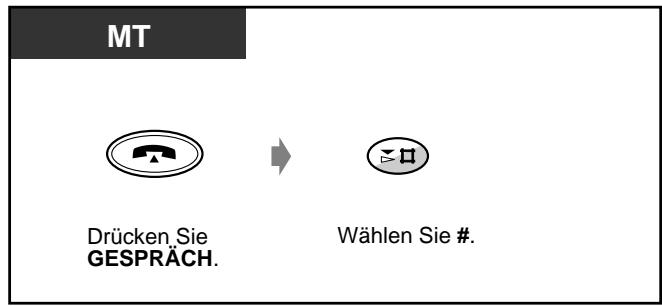

Erneutes Wahlen der zuletzt gewählten Nummer (Wahlwiederholung)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Drucken Sie WAHLWIEDERHOLUNG oder wahren Sie#.

Speichern der gewählten Nummer und erneutes Wahlen (erweiterte Wahlwiederholung)

Die gespeicherte Nummer kann solange verwendet werden, bis eine neue gespeichert wird.

Speichern

Systemtelefon

Während Sie ein Geschäft führen, oder wenn Sie den Besetztton horen

(Merken)

Drucken Sie

SPEICHERN.

Drucken Sie

MERKEN.

Wahlen

Systemtelefon

(Merken)

Heben Sie den

Hörer ab.

Drucken

Sie MERKEN.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Taste MERKEN.

2.2.4 Wenn der gewählte Anschluss besetzt ist oder sich der Teilnehmer nicht meldet

Vormerken einer besetzten Leitung
— Hinterlassen einer Nachrichtenanzeige für eine andere Nebenstelle
— Herstellen einer Verbindung mit einer besetzten ISDN-Leitung
— Einsatzen in ein bestehendes Geschäft
— Übertragen eines Aufmerksamkeitstons

Vormerken einer besetzten Leitung (automatischer Rückruf bei Besetzt)

Sie konnen Ihr Telefon so einstellen, dass es lautet, wenn der angerufene Teilnehmer einer vorher besetztten Leitung frei ist.

Beim Annehmen eines Rückrufs:

Amtsgesprach: Die Amtsleitung wird belegt.

Internrf: Die gerufene Nebenstelle ruft automatisch zurück.

Systemtelefon/Standardtelefon

Wenn Sie gewählt haben und den Besetztton horen

Bestätigungston

Drucken Sie "R.Ruf" oder wahlen Sie 6.

Legen Sie den Hörer auf.

Annehmen eines Rückrufs und Anrufen

Systemtelefon/Standardtelefon

• Amtsgesprach

Rufnummer

Heben Sie den Hörer ab.

Wahlen Sie die Rufnummer.

• Internet Rückruf

Heben Sie den Hörer ab.

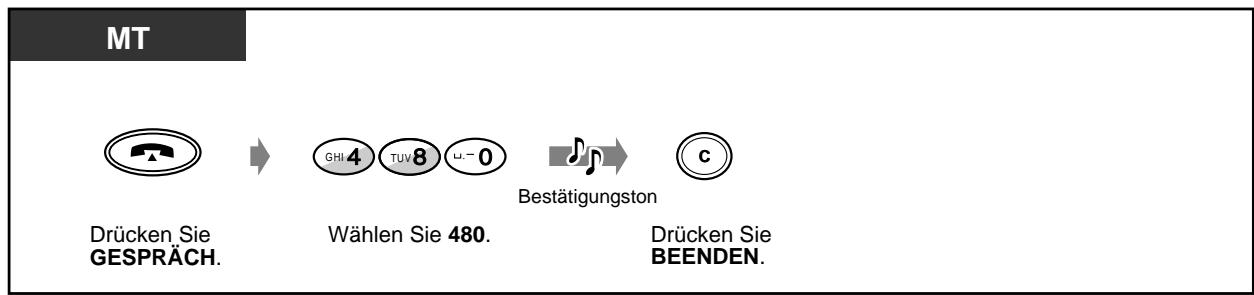

Ausschalten

Systemtelefon/Standardtelefon

Bestätigungston

Heben Sie den Hörer ab.

Wahlen Sie 46.

Legen Sie den Hörer auf.

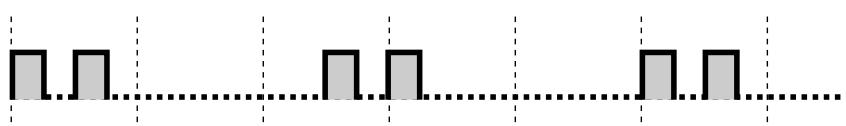

• Falls Sie nicht auf vier Rufsignale des automatischen Rückrufs reagieren, wird die Funktion automatisch abgescheltet und der Rückruf gelöscht.
• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.
• Wenn Sie bei einem Anruf über ISDN auf einen besetzten Anschluss kommt, so können Sie gegebenenfalls einen automatischen Rückruf einleiten. In einem solchen Fall wird "CCBS"statt "R.Ruf" angezeigt. Siehe den Abschnitt "Herstellen einer Verbindung mit einer besetzten ISDN-Leitung".

Herstellen einer Verbindung mit einer besetzten ISDN-Leitung (CCBS)

Sie konnen Ihr Telefon so einstellen, dass es lautet, wenn ein vorher besetzter Anschluss frei wird. Sobald Sie den Rückruf entgegenhalten, wird die Rufnummer des vorher gerufenen Teilnehmers automatisch erneut gewählt.

Systemtelefon/Standardtelefon

Wenn Sie gewählt haben und einen Sonderwählton horen*

Drucken Sie "CCBS" oder wahlen sie 6.

Legen Sie den Hörer auf.

Annehmen eines Rückrufs und Anrufen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

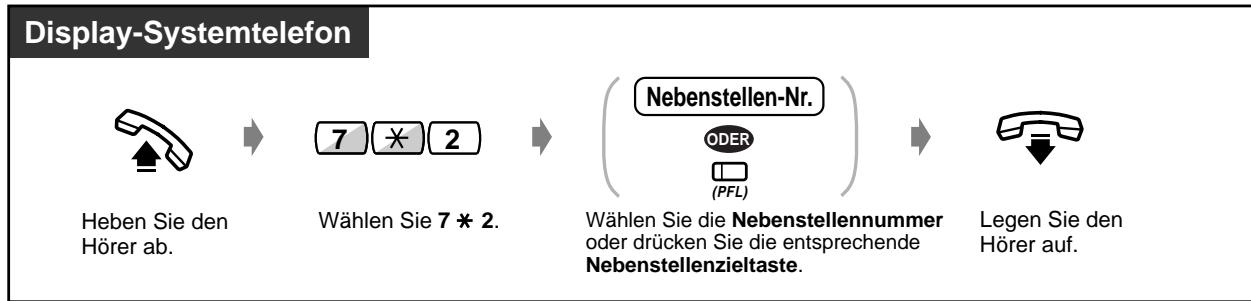

Ausschalten

Systemtelefon/Standardtelefon

Bestätigungston

Heben Sie den Hörer ab.

Wahlen Sie 713.

Legen Sie den Hörer auf.

• Falls Sie nicht auf vier Rufsignale des automatischen Rückrufs reagieren, wird die Funktion automatisch abgescheltet und der Rückruf gelöscht.
• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.
• Sonderwählton

Die Verfügbarkeit dieser Funktion richtet sich nach dem Netzanbieter.
Die CCBS-Funktion entspricht der Standard ETS 300 359.

Übertragen eines Aufmerksamkeitstons (Anklopfen [aktiv])

Damit wird eine besetzte Nebenstelle durch Signtöne darüber informiert, dass Sie warten.

Systemtelefon/Standardtelefon

Wenn Sie intern anrufen und den Besetztton horen

Ankl

ODER

2

Drucken Sie "Ankl" oder wahren Sie 2.

• Wenn die Soft-Taste "Ankl" nicht angezeigt wird oder Sie den negativen
  Quittungston horen, ist die Funktion "Anklopfen" an der anderen Nebenstelle nicht eingeschaltet. Diese Funktion steht nur zur Verfügung, wenn die Funktion "Gesprach in Wartestellung" an der gerufenen Nebenstelle eingeschaltet ist.
• Je nach dem an der anderen Nebenstelle verwendeten Telefon stehen u.U. auch die Funktionen "Direktansprüche" und "Diskrete Direktansprüche" zur Verfügung. Sie können mit dem Teilnehmer über den eingebauten Loutsprecher und das Mikrofon sprechen oder nur einen Aufmerksamkeitston über den Hörer (diskrete Direktansprüche) übertragen, während der gerufene Teilnehmer ein anderes Geschäft über den Hörer führt.
• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.

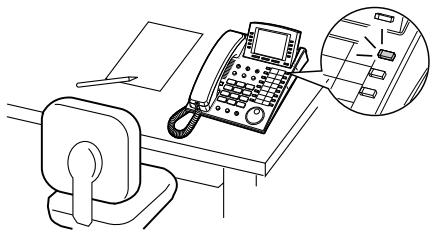

Hinterlassen einer Nachrichtenanzeige für eine andere Nebenstelle (Ruflste)

Die gerufene Nebenstelle erhält eine

Nachrichtenanzeige (die Taste NACHRICHT leuchtet auf und/oder der andere Teilnehmer hört einen

Sonderwählton*, wenn er den Hörer abhebt), damit er Sie zurückruft.

Hinterlassen einer Nachrichtenanzeige

Systemtelefon/Standardtelefon

Wenn die gerufene Nebenstelle besetzt ist oder der Teilnehmer nicht answert

Bestätigungston

Drucken Sie NACHRICH

oder wahlen Sie 4.

Legen Sie den

Hörer auf.

Einschalten/Ausschalten der Nachrichtenanzeige

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 70.

Zum Einschalten dieser Funktion wahren Sie 1, zum Ausschalten 0.

Wahlen Sie die Nebenstellennummer.

Legen Sie den Hörer auf.

T7531

Drucken Sie MODE,bis "Funktionen" angezeigt wird.

Drehen Sie das
Jog Dial, bis
"Anrufliste Aus"
oder "Anrufliste Ein"
angezeigt wird.

Drücken Sie SELECT. "Anrufiste Ein": Einsatzen "Anrufiste Aus": Ausschalten

Wahlen Sie die Nebenstellennummer.

Bestätigungston

Legen Sie den Hörer auf.

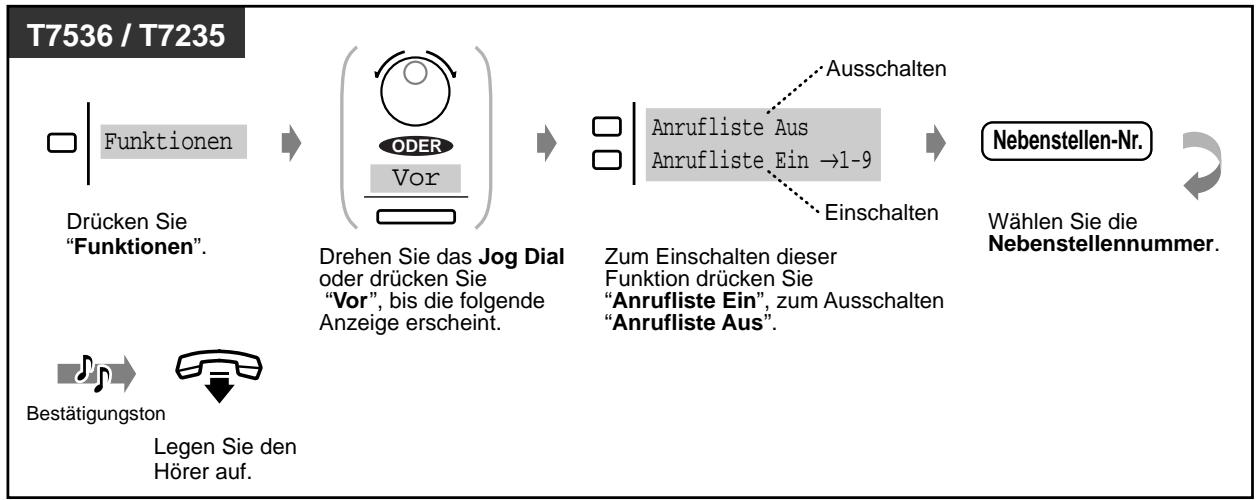

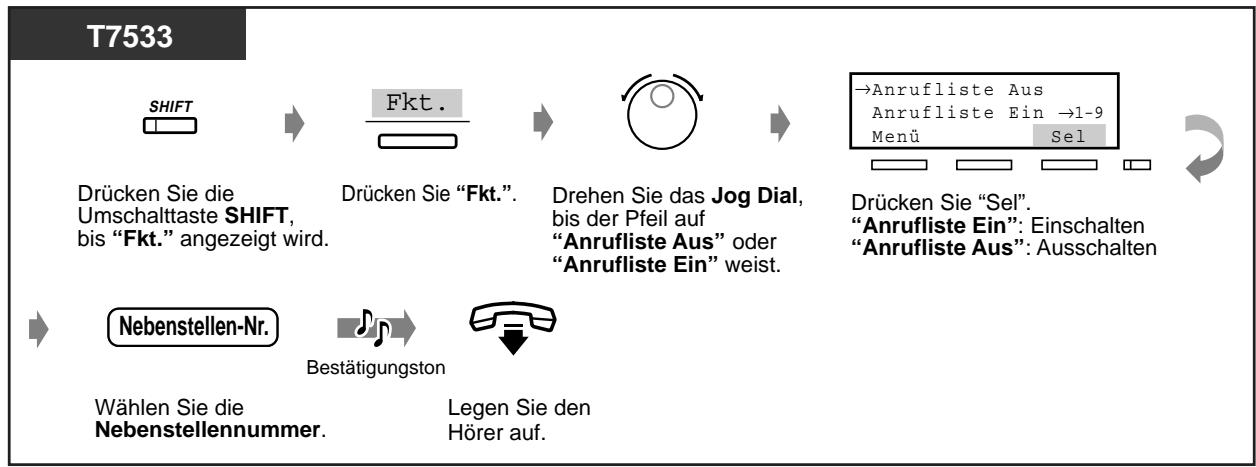

Einsatz/Ausschalten der Nachrichtenanzeige (Fortsetzung)

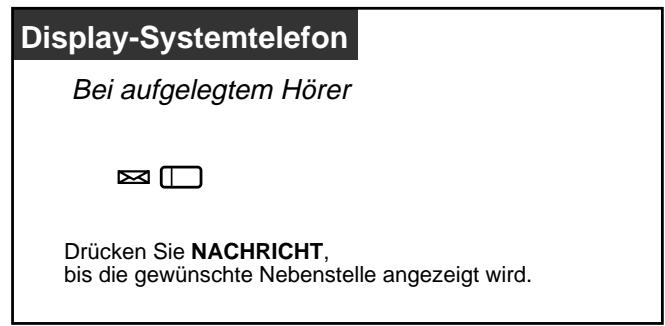

Kontrollieren und Auswahlen der Nebenstelle

• Nummer und Name der Nebenstellen werden in der empfangenen Reihenfolge angezeigt.
• Bei einem Standardtelefon wird bei aufgelegtem Hörer ggf. ein Sonderwählton gehört.
• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.

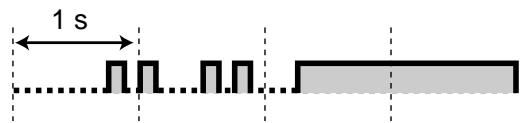

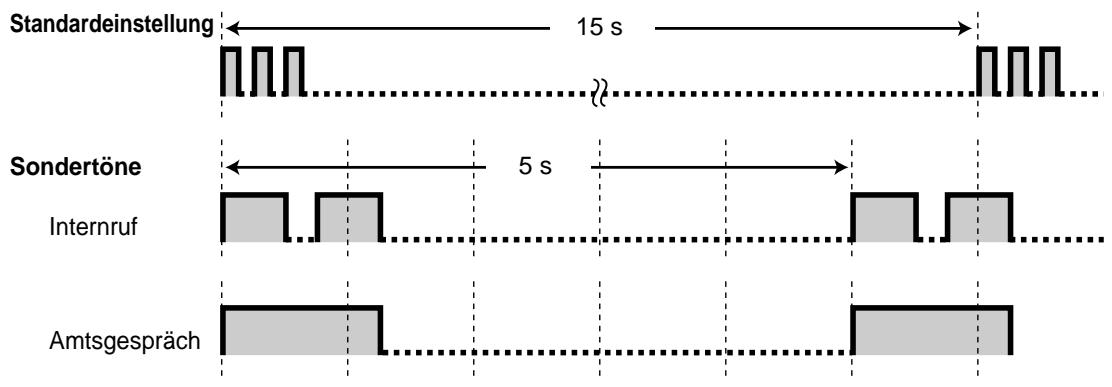

• Sonderwählton

Zurückrufen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Drucken Sie NACHRICHT oder wahlen Sie 702.

Löschen aller Nachrichtenanzeigen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 700.

Ohre Nebenstellen-Nr.

Bestätigungston

Wahlen Sie ihre Nebenstellennummer.
Legen Sie den Hörer auf.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Taste "Anrufliste"

Einschalten in ein bestehendes Geschäft (Aufschalten)

Damit konnen Sie sich in ein bestehendes Geschäft einschalten oder eine Konferenzschaltung mit einem dritten Teilnehmer aufbauen.

Aufschalten

Systemtelefon

- Amtsgesprach

Heben Sie den Hörer ab.

Drucken Sie die entsprechende Amtsleitungstaste.

Beteiligungen Sie sich an dem Geschäft.

Systemtelefon/Standardtelefon

Interngesprach

Drucken Sie "Auf" oder wahlen Sie 3.

Beteiligien Sie sich an dem Geschrech.

Geschäft mit einem Teilnehmer beenden und mit dem anderen weitersprechen, wenn eine dieser Verbindungen ein Amtsgesprach ist

Systemtelefon

Bestätigungston

Drucken Sie die Amsleitungstaste des gewünschten Teilnehmers oder INTERNVERBINDUNG.

Sprechen Sie mit dem Teilnehmer.

• Sie können eine Aufschalsperre aktivieren, um zu verhindern, dass sich Benutzer anderer Nebenstellen auf ihre Geschäfte aufschaften (Standardeinstellung: Freigabe). Einzelheiten hierzu finden Sie im Kapitel "Wunschgemeße Einrichtung ihrer Nebenstelle".

2.2.5 Anrufen ohne Einschränkungen

— Verwendung eines Projektcodes
— Andern des Amtswahlverfahrens
— Anrufen einer Nebenstelle mit aktiviertem Anrufschutz

Verwendung eines Projektcodes (Projektdcode, Eingabe)

Der Projektcode dient zur Identifizierung ein- und abgehender Amtsgesprache sowie zur Abrechnung und Rechnungslegung. Ohne Eingabe einer Projektcodes konnen Sie u.U. keine abgehenden Amtsgesprache führen. Für jeder Nebenstelle wird ein Eingabemodus zugeordnet.itte erkundigen Sie sich beim Manager über den Eingabemodus ihrer Nebenstelle.

Systemtelefon/Standardtelefon

Bestätigungston

Rufnummer

Wahlen Sie die Rufnummer.

• Bei Verwendung eines Panasonic-Systemtelefons kann der Projektcode während eines Geschäfts sowie beim Hören eines negativen Quittungstons eingegeben werden, nach dem Ihr Geschäftspartner aufgelegt hat.
• Wenn Sie versehentlich einen falschen Projektcode eingegeben haben, halten Sie "×" während der restlichen Ungabe des fehlerhaften Codes gedrückt und geben dann den korrekten Projektcode ein.
• Um eine Eingabe zu stornieren, drücken Sie die Projekttaste oder den Gabelschalter während der Eingabe.
• Der Projektcode kann gemeinsam mit der Rufnummer gespeichert werden (z.B. Kurzwahl, persönlich oderzentral).
• Wenn Sie den negativen Quittungston horen, bedeutet dies, dass Sie einen falschen Projektcode eingegeben haben. Geben Sie den korrekten Code ein.
• Sie können den Benutzern von Nebenstellen einen bestimmten Projektcode zuweisen, um ihren Telefonverkehr zu kontrollieren. Desgleichen können Sie jedem Kunden einen bestimmten Projektcode zuweisen und die Geschäftsdauer kontrollieren.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegen einer programmierbaren Funktionstaste als Projektstaste

Anrufen einer Nebenstelle mit aktiviertem Anrufschutz (Durchbrechen des Anrufschutzes)

Systemtelefon/Standardtelefon

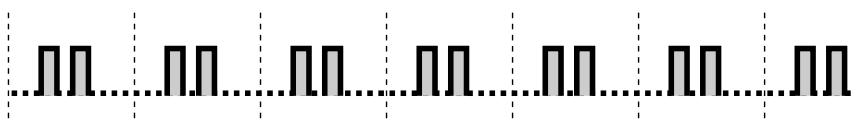

Während Sie den Anrufschutzton horen

Auf

0

Drucken Sie "Auf" oder wahlen Sie 2.

• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.

Ändern des Amtswahlverfahrens (Umschalten zwischen Impuls- und Mehrfrequenzwahl)

Um auf Computer-Telefondienste, Voice-Mail und andere Telefonische Sonderdienste zugreifen zu können, die mit Mehrfrequenzwahl arbeiten, können Sie vorübergehend vom IWV- auf den MFV- Modus umschalten.

Systemtelefon/Standardtelefon

Nach Herstellen der Verbindung

（#）

Gewünschte

Nummer

Wahlen Sie

Wahlen Sie die

gewünschte Nummer.

2.2.6 Wechsel des Rufmodus (Wahl zwischen Tonruf und Sprachruf)

Der Rufmodus bei Interngesprächen, Tonruf oder Sprachruf, wird an der gerufenen Nebenstelle eingestellt. Sie konnen den Rufmodus jedoch vorübergehend wechseln. Im Sprachrufmodus konnen Sie nach einem Bestätigungston direkt mit dem anderen Teilnehmer sprechen.

(Standardeinstellung: Tonruf)

Umschalten auf Sprachrufmodus

Systemteleton/Standardtelefon

Nach dem Wahlen

Drucken Sie "Reden" oder

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

Umschalten auf Tonrufmodus

Systemtelefon/Standardtelefon

Nach dem Wahlen

Ton

ODER

Drucken Sie "Ton" oder

• Wenn der angerufene Teilnehmer ein Standardtelefon verwendet, steht nur der Tonrufmodus zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

Grundeinstellungen —Signalisierung bei Internrufen In welchem Rufmodus sollen Internrufe empfangen werden?

2.3 Anrufe entgegennehmen

2.3.1 Entgegennehmen von Anrufen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Sprechen Sie mit

dem Teilnehmer.

Zum Entgegenheiten eines Anrufs haben Sie die folgenden drei Möglichkeiten:

• Hebien Sie den Hörer ab, um den Anruf über Vorrangabfrage entgegenzunehmen. (Standardeinstellung: Die rufende Amsleitung wird angewählt.)
• Drucken Sie die Taste FREISPRECHEN/LAUTHÖREN.
• Drücken Sie die rot blinkende Amtsleistungstaste oder direkt die grüne Taste INTERNVERBINDUNG.

- Freisprechbetrieb

Unter Verwendung der Taste FREISPRECHEN/LAUTHÖREN können Sie einen Teilnehmer anwahlen und mit ihm sprechen, ohne den Hörer aufzunehmen. Dies lasst ihren beiden Fälle für andere Tätigkeiten frei.

Nutzliche Hinweise

Die besten Ergebnisse erzielen Sie in einem ruhigen Raum.

Wenn Ihr Geschäftspartner Schwierigkeiten hat, Sie zu verstehen, senken Sie die Lautstärke.

Wenn Sie und Ihr Geschäftspartner gleichzeitig sprechen, konnen Teile des Geschäfts verloren gehen. Das lasst sich vermeiden, indem Sie abwechselnd sprechen.

• Wenn die Funktion "Rufnummernübermittlung" zur Verfügung steht, können Sie die Rufnummer und den Name des rufenden Teilnehmers kontrollieren, bevor Sie ein Amtsgesprach entgegenhalten.

Drücken Sie die Umschalttaste SHIFT, um Nummer und Name der Amtsleitung im Display anzeigen zu halten.

Die Informationen über den rufenden Teilnehmer sind abhängig vom Netzbetreiber.

Wunschgemäß Einrichtung ihrer Nebenstelle

Grundeinstellungen-Vorrangabfrage Wahl der beim Abheben des Hörers zu belegenden Amtsleitung Signalisierung von Internrufen Wahl zwischen Tonruf und Sprachruf
- Wunschgemeße Tastenbelegung Neubelegung einer Amtsleitungstaste und Auswahl der Ruftöne für alle Amtsleitungstasten.

2.3.2 Entgegenheiten von Internrufen ohne Abheben des Hörers(Automatische Anschaltung bei Internrufen)

Sobald die Verbindung hergestellt ist, können Sie ein internes Geschäft annehmen, ohne den Hörer abzuheiten. Sie horen den anderen Teilnehmer, ohne dass Ihr Telefon lautet.

Einsatzen/Ausschalten

Systemtelefon

Bei aufgelegtem Hörer

Drucken Sie AUTOMATISCHE ANSCHALTUNG.

Das Leuchtelement der Taste AUTOMATISCHE ANSCHALTUNG zeigt den aktuellen

Zustand wie folgt an:

Leuchtet: Die Funktion ist eingeschaltet.

Aus: Die Funktion ist ausgeschaltet.

2.3.3 Entgegennehmen eines für eine andere Nebenstelle bestimmten Anrufs (Heranholen eines Rufes)

Wird eine andere Nebenstelle gerufen, können Sie den Anruf an Ihrlem Telefon entgegennehmen. Die folgenden Arten des Heranholens eines Rufes stehen zur Verfugung:

Heranholen eines Rufes, Amtsleitung: Ein ankommendes Amtsgesprach wird herangeholt. Heranholen eines Rufes, Nebenstellengruppe: Ein bei einer anderen Nebenstelle der Nebenstellengruppe signalisierter Ruf wird herangeholt.

Heranholen eines Rufes, gezielt: Ein bei einer anderen Nebenstelle signalisierter Ruf wird herangeholt.

Systemtelefon/Standardtelefon

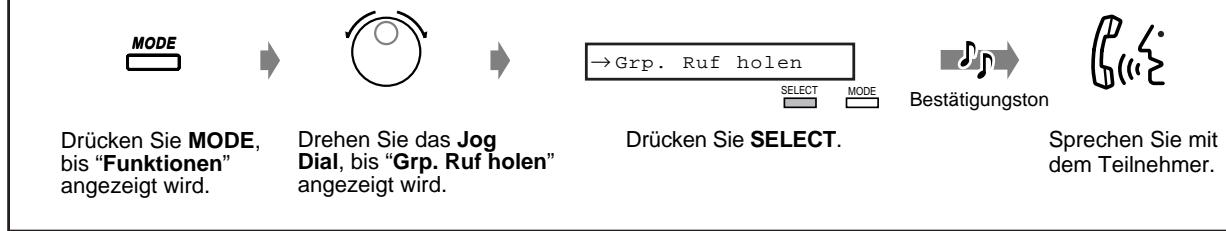

T7531

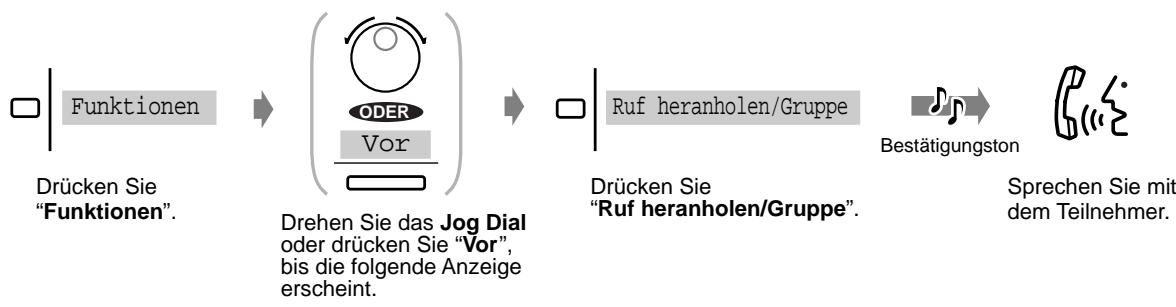

Nur Heranholen, Nebenstellengruppe

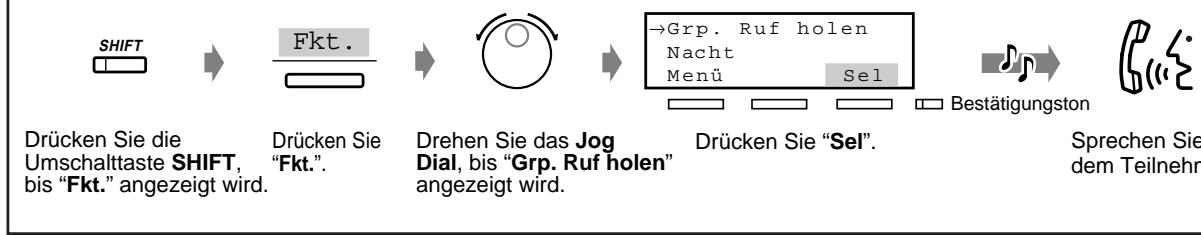

T7533

Nur Heranholen, Nebenstellengruppe

T7536 / T7235

Nur Heranholen, Nebenstellengruppe

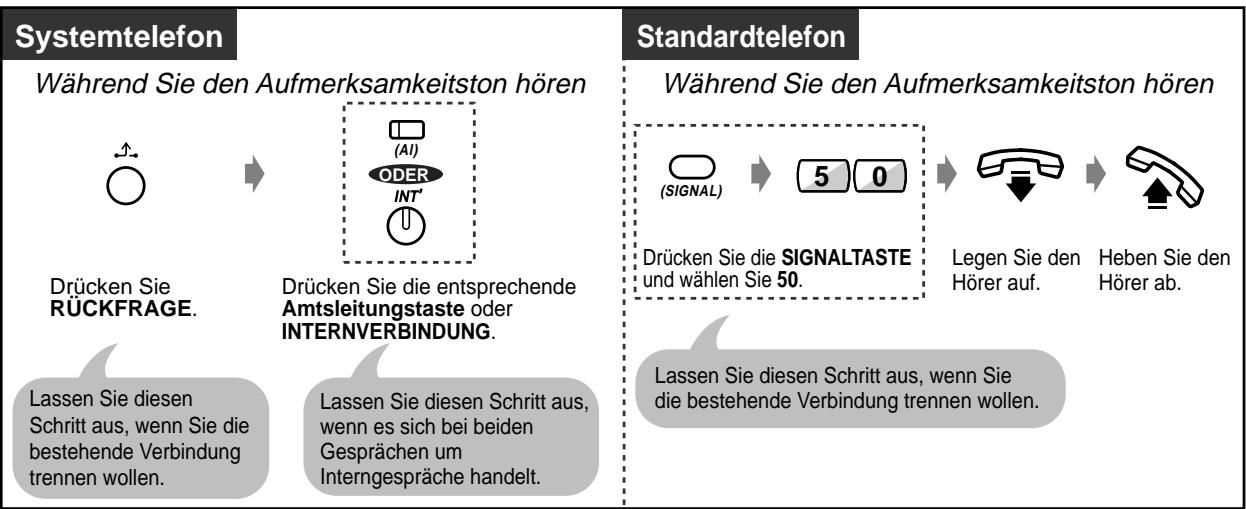

• Wenn Sie einen Aufmerksamkeitston horen, können Sie einen dritten Teilnehmer bitten, Ihr zweites Geschäft unter Verwendung der Funktion "Heranholen eines Rufes, gezielt" heranzuholen.
• Die Funktion "Heranholen eines Rufes, Nebenstellengruppe" steht bei S0-Teilnehmern nicht zur Verfügung.
• Sie können eine Sperre aktivieren, um zu verhindern, dass sich Benutzer anderer Nebenstellen ihre Geschäfte heranholen. Einzelheiten hierzu finden Sie im Abschnitt "Wunschgemeße Einrichtung ihrer Nebenstelle".

2.3.4 Entgegenheiten eines Anrufs über externen Laufsprecher (Amtsgesprach-Entgegenannahme von beliebiger Nebenstelle)

Sie konnen von jeder Nebenstelle ein über externe Durchsage ankommendes Amtsgesprach entgegennehmen.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 44.

Bestätigungston

Wahlen Sie die Nummer des externen Lautspechers (1 bis 4).

Sprechen Sie mit dem Teilnehmer.

T7531

Drucken Sie MODE, bis "Funktionen" angezeigt wird.

→Antw.ext.Durch

Drucken Sie SELECT.

Lautsprecher-Nr.

Bestätigungston

Wahlen Sie die

Nummer des externen Laufsprechers (1 bis 4

Legen Sie den Hörer auf.

T7533

Drucken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drucken Sie "Fkt."

→Antw. ext.Durch

Antw. Grp.Durch

Menü Sel

Drucken Sie "Sel".

Lautsprecher-Nr.

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

Wahlen Sie die Nummer des externen Laufsprechers (1 bis 4).

• Mit diesen Verfahren konnen Sie auch externe Durchsagen empfangen.

2.4 Während eines Geschäfts

2.4.1 Halten eines Geschäfts

— Offenes Halten

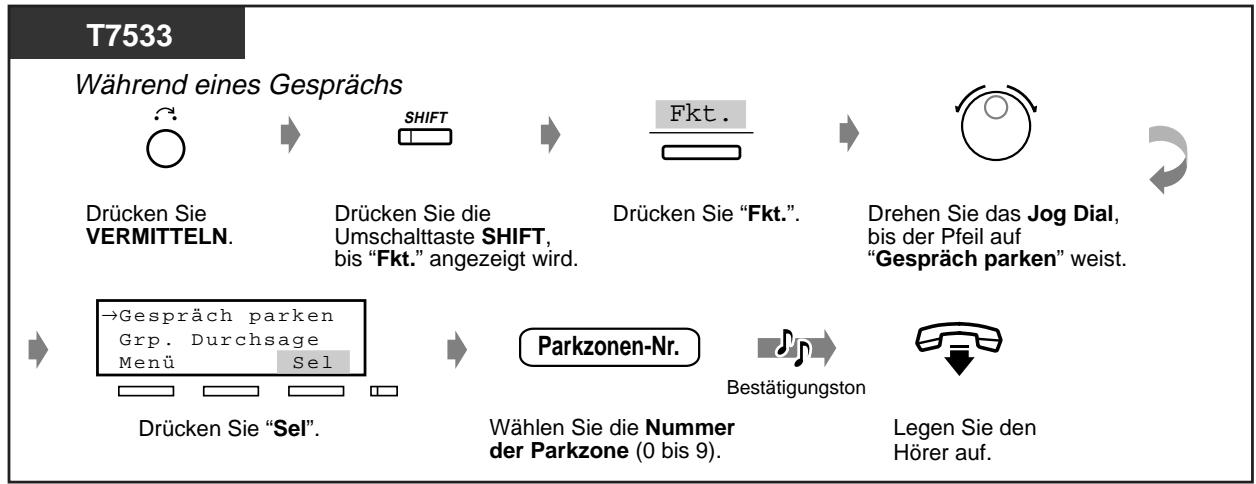

— Halten in einer Parkzone
— Exklusives Halten

• Wird ein gehaltenes Geschäft nicht innerhalb einer bestimmten Zeit zurückgeholt, erfolgt ein Wiederanruf.
• Wird ein Amtsgesprach ins Halten gelegt und innerhalb von 15 Minuten nicht zurückgeholt, wird die Verbindung automatisch getrennt.

Offenes Halten (normal)

Systemtelefon

Während eines Geschäfts

Bestätigungston

Drucken Sie RÜCKFRAGE.

Drucken Sie RÜCKFRAGE erneut.

Legen Sie den Hörer auf.

Gehaltenes Geschäft zurückholen

Systemtelefon

• Be der Nebenstelle, die das Geschäft ins Halten gelegt hat

• Zurückholen eines bei einer anderen Nebenstelle gehaltenen Amtsgesprächs

Zurückholen eines bei einer anderen Nebenstelle gehaltenen Interngesprächs

Heben Sie den Hörer ab.

Wahlen Sie 51.

Wahlen Sie die Nummer der gehaltenen Nebenstelle.

Sprechen Sie mit dem Teilnehmer.

Gehaltenes Geschäft zurückholen (Fortsetzung)

Standardtelefon

Zurückholen eines bei einer anderen Nebenstelle gehaltenen Amtsgesprächs

Heben Sie den Hörer ab.

Wahlen Sie 53.

Wahlen Sie die

Nummer der gehaltenen Amtsleitung. (01-24).

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

Zurückholen eines bei einer anderen Nebenstelle gehaltenen Interngesprächs

Heben Sie den Hörer ab.

Wahlen Sie 51.

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

• Das Leuchtelement der Amsleitungstaste bzw. der Taste INTERNVERBINDUNG zeigt den aktuellen Zustand wie folgt an:

Blinkt grün: Ein Geschäft wird bei ihrer Nebenstelle gehalten.

Blinkt rot: Ein Geschäft wird bei einer anderen Nebenstelle gehalten.

• Bei Verwendung eines Systemtelefons können gleichzeitig ein Interngesprach und mehrere Amtsgesprüche gehalten werden.
• Bei Verwendung eines Standardtelefons kann die Funktion "Halten eines Geschäfts - exklusives Halten" zum Halten eines Geschäfts verwendet werden.
• Um mehrere Interngespräche gleichzeitig zu halten, verwenden Sie die Funktion "Parken eines Geschäfts".
• Bei S0-Teilnehmern steht diese Funktion nicht zur Verfügung.

Exklusives Halten

Nur die Nebenstelle, die das Geschäft ins Halten gelegt hat, kann es wieder zureckholen.

Systemtelefon

Während eines Geschäfts

Drucken Sie RÜCKFRAGE.

Legen Sie den Hörer auf.

Standardtelefon

Während eines Geschäfts

Bestätigungston

Drucken Sie die

Wahlen Sie 50.

Legen Sie den Hörer auf.

SIGNALTASTE.

Gehaltenes Geschäft zurückholen

Systemtelefon
Heben Sie den Hörer ab.

Drücken Sie die entsprechende Amtsleitungsstaste bzw. INTERVERBINDUNG.

Standardtelefon

Heben Sie den Hörer ab.
Wahlen Sie 50.
Sprechen Sie mit dem Teilnehmer.

• Bei Verwendung eines Systemtelefons können gleichzeitig ein Interngesprach und mehrere Amtsgesprüche gehalten werden.
• Bei Verwendung eines Standardtelefons kann jeweils entweder ein Interngesprach oder ein Amtsgesprach gehalten werden.

Halten in einer Parkzone (Parken eines Geschäfts)

Sie können ein gehaltenes Geschäft im System parken, so dass Sie andere Funktionen aufrufen können. Ein geparktes Geschäft kann von jeder beliebigen Nebenstelle aus zurückgeholt werden. Es können bis zu 10 Geschäfte gesparkt werden.

Geschäft parken

Systemtelefon

Während eines Geschäfts

Drucken Sie VERMITTELN.

Wahlen Sie 52.

Bestätigungston
Wahlen Sie die Nummer der Parkzone (0 bis 9).

Legen Sie den Hörer auf.
Standardtelefon

Während eines Geschäfts

Wahlen Sie 52.

Bestätigungston

Legen Sie den Hörer auf.
Drucken Sie die SIGNALTASTE.
Wahlen Sie die Nummer der Parkzone (0 bis 9).

Geschäft parken (Fortsetzung)

Geparktes Geschäft zurückholen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 52.

Gespeicherte Parkzonen-Nr.

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

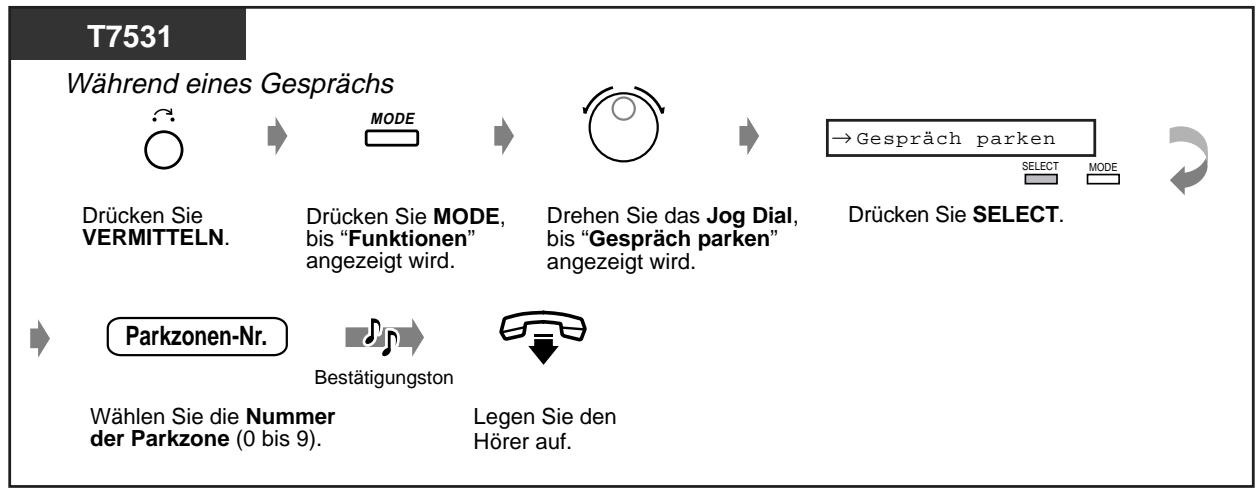

T7531

Gespeicherte Parkzonen-Nr.

Drucken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Gesprach parken" angezeigt wird.

Drucken Sie SELECT.

Wahlen Sie die gespeicherte Parkzonennummer (0 bis 9).

Sprechen Sie mit dem Teilnehmer.

T7533

Drücken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drucken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Gesprach parken" weist.

Drucken Sie "Sel".

Gespeicherte Parkzonen-Nr.

Bestätigungston

Wahlen Sie die gespeicherte Parkzonennummer (0 bis 9).

Sprechen Sie mit dem Teilnehmer.

T7536 / T7235

Funktionen

Drehen Sie das Jog Dial G oder drucken Sie "Vor", bis die folgende Anzeige erscheint.

Gesprach parken 0 - 9

Gespeicherte Parkzonen-Nr.

Bestätigungston

Sprechen Sie mit dem Teilnehmer.

Drücken Sie "Gesprach parken".

Wahlen Sie die gespeicherte Parkzonennummer (0 bis 9).

• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.

• Falls Sie beim Wahlen der Parkzonennummer den Besetztton horen, bedeutet dies, dass die betreffende Parkzone nicht verfügbar ist. Wahlen Sie die Nummer einer anderen Parkzone.

2.4.2 Wechsel zwischen zwei Geschäfts (Makeln)

Wenn Sie jeweils ein Geschäft führen, während das zweite Geschäft ins Halten gelegt ist, können Sie abwechselnd mit beiden Teilnehmern sprechen.

Systemtelefon

Wenn es sich bei einem der Geschäfts um ein Amtsgesprach handelt

Drucken Sie die Amtsleistungstaste des gewünschten Teilnehmers oder INTERNVERBINDUNG.

Wenn es sich bei beiden Geschäfts um Interngesprache handelt

Drucken Sie RUCKFRAGE.

Standardtelefon

Während eines Geschäfts

Drucken Sie die SIGNALTASTE.

2.4.3 Vermitteln eines Geschäfts

— Vermitteln eines Geschäfts zu einer Nebenstelle
— Vermitteln eines Geschäfts auf Amtsleitung

Vermitteln eines Geschrechs zu einer Nebenstelle

Systemtelefon

Während eines Geschäfts

Drucken Sie
VERMITTELN.

Bestätigungston

Wahlen Sie die Nummer der Nebenstelle oder drücken Sie die entsprechende Nebenstellenzietlaste.

Sprechen Sie mit dem Teilnehmer.

Legen Sie den Hörer auf.

Das Geschäft kann auch ohne Ankündigung übergeben werden.

Standardtelefon

Während eines Geschäfts

Bestätigungston

Drucken Sie die SIGNALTASTE.

Wahlen Sie die Nummer der Nebenstelle.

Sprechen Sie mit dem Teilnehmer.

Legen Sie den Hörer auf.

Das Geschäft kann auch ohne Ankündigung übergeben werden.

Vermitteln eines Geschäfts auf Amtsleitung

Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

Systemtelefon

Während eines Geschäfts

Drucken Sie VERMITTELN.

Bestätigungston

Drucken Sie eine Amsleitungstaste oder wahren Sie die Amskennziffer (0 bzw. 81 bis 88).

Rufnummer

Wahlen Sie die Rufnummer.

Sprechen Sie mit dem Teilnehmer.

Legen Sie den Hörer auf

Standardtelefon

Während eines Geschäfts

Bestätigungston

Drucken Sie die SIGNALTASTE.

Amtskennziffer

Wahlen Sie die Amtskennziffer (0 bzw. 81 bis 88).

Rufnummer

Wahlen Sie die Rufnummer.

Sprechen Sie mit dem Teilnehmer.

Legen Sie den Hörer auf.

• Wenn Sie versehentlich eine falsche Rufnummer gewählt haben, drücken Sie die SIGNALTASTE (nur Systemtelefon) und wahlen dann die richtige Nummer.
• Um das ins Halten gelegte Geschäft zurückzuholen, bevor der angerufene Teilnehmer Antwortet, drücken Sie die Taste VERMITTELN, die entsprechende Amtsleitungstaste, die Taste INTERNVERBINDUNG oder die SIGNALTASTE (nur Standardtelefon).
• Um nach der Vermittlung an einen externen Teilnehmer auf das Geschäft zusammen, drücken Sie die entsprechende Amsleitungstaste.
• Falls Sie einen Warnton horen, bedeutet dies, dass die Zielnebenstelle das umgelegte Geschäft nicht entgegenommen hat. Nehmen Sie den Anruf entgegen.
• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.
• Wenn Sie ein Geschäft unter Verwendung einer Nebenstellenzieltaste oder der Taste "Zielwahr mit automatischem Halten" umlegen, brauchen Sie die Taste VERMITTELN nicht zu drücken (Sofort-Vermittlung).

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Zielwahl mit automatischem Halten".

2.4.4 Entgegennehmen eines anklopfenden Geschäfts

Werden Sie während eines Geschäfts von einem externen Teilnehmer angerufen oder von einer anderen Nebenstelle informiert, dass ein zweites Geschäft auf Sie wartet, horen Sie einen Aufmerksamkeitston oder eine Direktansprüche über den eingebauten Laufsprecher oder den Hörer. Um diese Funktion einzuschalten, wahren Sie die Einstellung "EIN" (Standardeinstellung: Kein Aufmerksamkeitston). Um das zweite Geschäft entgegenzunehmen, können Sie die bestehende Verbindung trennen oder ins Halten legen.

Um mit dem neuen Teilnehmer zu sprechen

• Je nach dem an der anderen Nebenstelle verwendeten Telefon stehen u.U. auch die Funktionen "Direktansprüche" und "Diskrete Direktansprüche" zur Verfügung. Sie können mit dem Teilnehmer über den eingebauten Loutsprecher und das Mikrofon sprechen oder nur einen Aufmerksamkeitston über den Hörer (diskrete Direktansprüche) übertragen, während der gerufene Teilnehmer ein anderes Geschäft über den Hörer führt.
• Vor Entgegenannahme des Geschäfts werden Name und Nummer der rufenden Nebenstelle jeweils 5 Sekunden lang in 10-Sekunden-Intervallen im Display angezeigt.
• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

Grundeinstellungen Aufmerksamkeitston

Auswahl der Aufmerksamkeitstone für externe Anrufe und Internrufe

2.4.5 Gesprache zwischen drei Teilnehmern

— Konferenzschaltung herstellen
— Konferenz beenden

Konferenzschaltung herstellen (Konferenz)

Systemtelefon

Drucken Sie KONFERENZ.

Nr. des gewünschten Teilnehmers

Wahlen Sie die Rufnummer des dritten Teilnehmers.

Bestätigungston

Drucken Sie KONFERENZ.

Sprechen Sie mit dem Teilnehmer.

Drücken Sie eine Amsleitungstaste oder wahlen Sie die Amtskennziffer (0 bzw. 81 bis 88), bevor Sie eine externe Rufnummer wahren.

Standardtelefon

Drucken Sie die SIGNALTASTE.

Nr. des gewünschten Teilnehmers

Wahlen Sie die Rufnummer des dritten Teilnehmers.

Drucken Sie die SIGNALTASTE.

Bestätigungston

Wahlen Sie 3.

Sprechen Sie mit dem Teilnehmer.

Drücken Sie eine Amsleitungstaste oder wahlen Sie die Amtskennziffer (0 bzw. 81 bis 88), bevor Sie eine externe Rufnummer wahren.

Geschäft mit einem Teilnehmer beenden und mit dem anderen fortsetzen, wenn es sich bei einem dieser Geschäfte um ein Amtsgeschäft handelt

Systemtelefon

Bestätigungston

Drücken Sie die entsprechende Amtsleitungstaste oder INTERNVERBINDUNG.

Sprechen Sie mit dem Teilnehmer.

Konferenz beenden

Die beiden anderen Teilnehmer können das Geschäft fortsetzen.

Systemtelefon/Standardtelefon

Wenn Sie zwei Interngesprüche oder ein Interngesprach und ein Amtsgesprach führen

Legen Sie den Hörer auf.

Systemtelefon

Wenn Sie zwei Amtsgesprüche führen (unbeaufsichtigte Konferenz)

Nicht alle Nebenstellen sind u.U. zurutzung dieser Funktion berechtigt.

Drucken Sie KONFERENZ.

Wiedereintreten in die Dreierkonferenz

Systemtelefon

Während die beiden anderen Teilnehmer sprechen

Drücken Sie die entsprachende Amtsleistungstaste.

• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung Belegung einer programmierbaren Funktionstaste als Konferenztaste.

2.4.6 Speichern einer Rufnummer (Notizbuchfungkction)

Damit konnen Sie während eines Geschäfts oder bei aufgelegtem Hörer die Rufnummer des externen Teilnehmers speichern. Die gespeicherte Nummer kann später einfach gewählt werden.

Speichern

Systemtelefon

Während eines Geschrechts oder bei aufgelegtem Hörer

Drucken Sie SPEICHERN.

Drucken Sie SPEICHERN.

Wahlen Sie die Rufnummer. (maximal 24 Ziffern)

Drucken Sie MERKEN.

Wahlen

Systemtelefon

Heben Sie den Hörer ab.

Drucken Sie MERKEN.

• Sie brauchen keine vorlaufende Amtskennziffer vor der Rufnummer des externen Teilnehmers einzugeben. Eine Amtsleitung wird automatisch belegt.
  Die Zeichen "×" und "#" können wie Ziffern gespeichert werden.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste Merken.

2.4.7 Stummschaltung

Wenn Sie sich in Ihr Zimmer mit einer anderen Person besprechen möchten, ohne dass Ihr Geschäftspartner diese Unterhaltung mithört, können Sie das Mikrofon oder den Hörer stummschalten, während Sie die Stimme des Teilnehmers weiter über den eingebauten Laufsprecher bzw. den Hörer horen. Es gibt die zwei folgenden Arten von Stummschaltung:

Hörerstummschaltung:

Während eines Geschäfts über den Hörer. Diese Funktion steht nur bei

Telefonen der Modellreihe KX-T75xx zur Verfügung.

Mikrofonstummschaltung:

Während eines Geschäfts im Freisprechbetrieb.

Einsatzen/Ausschalten

Systemtelefon

Drucken Sie STUMMSCHALTUNG.

• Das Leuchtelement der Taste AUTOMATISCHE ANSCHALTUNG/STUMMSCHALTUNG besteht den aktuellen Zustand der gerufenen Nebenstelle wie folgt an:

Blink rot: Stummschaltung

Aus: Normaler Betrieb

2.4.8 Anderen das Mithören Ihres Geschäfts gestatten (Lauthören)

Damit konnen Sie anderen Personen, die sich in Ihrm Zimmer aufhalten, gestatten, ein laufendes Geschrech über den eingebauten Laufsprecher mitzuhoren.

Einsatzen/Ausschalten

Systemtelefon

Drucken Sie FREISPRECHEN/LAUTHÖREN.

• These Funktion steht nur bei Geschäftschen zur Verfügung, die über den Hörer geführt werden.
• Das Leuchtelement der Taste FREISPRECHEN/LAUTHÖREN zeigt den aktuellen Zustand der gerufenen Nebenstelle wie folgt an:

Ein: Die Stimme des Geschäftspartners wird über den eingebauten Laufsprecher gehört.

Aus: Die Stimme des Geschäftspartners wird nur über den Hörer gehört.

2.5 Vor Verlassen des Arbeitsplatzes

2.5.1 Weiterleiten ankommender Rufe (Rufweiterleitung)

Ankommende Rufe können automatisch an ein bestimmtes Ziel weitergeleitet werden. Bei einem internen Ziel kann es sich um eine Nebenstelle oder um eine Anrufgruppe handeln.

Rufweiterleitung — Sofort:

Alle ankommenden Anrufe werden sofort zu einem internen Ziel weitergeleitet.

Rufweiterleitung bei Besetzt:

Eine Rufweiterleitung zu einem internen Ziel findetstatt, wenn ihre Nebenstelle besetzt ist.

Rufweiterleitung nach Zeit:

Eine Rufweiterleitung zu einem internen Ziel findetstatt, wenn Sie einen Anruf nicht innerhalb einer bestimmten Zeitspanne entgegenhalten.

Rufweiterleitung bei Besetzt und nach Zeit:

Eine Rufweiterleitung zu einem internen Ziel findetstatt, wenn Sie einen Anruf nicht innerhalb einer bestimmten Zeitspanne entgegenhalten oder ihre Nebenstelle besetzt ist.

Rufweiterleitung auf Amtsleitung:

Alle ankommenden Anrufe werden auf eine Amtsleitung weitergeleitet. Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

Rufweiterleitung vom Ziel (Follow me):

Damit können Sie die Funktion "Rufweiterleitung - Sofort" von einer anderen Nebenstelle, dem Weiterleitungsziel, aus einschalten.

Rufweiterleitung im ISDN:

Unter folgenden Bedingungen werden ankommende Anrufe im ISDN an einen externen Teilnehmer weitergeleitet.

—Grundsätzlich (Rufweiterleitung, beddingungslos)

—Wenn Sie einen Anruf nicht entgegennehmen (Rufweiterleitung nach Zeit)

—Wenn ihre Nebenstelle besetzt ist (Rufweiterleitung bei Besetzt)

Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

• Sie können auch ihre Voice-Mailbox oder Ihr Handy als Weiterleitungsziel einrichten.

Einsatzen (außer "Rufweiterleitung im ISDN")

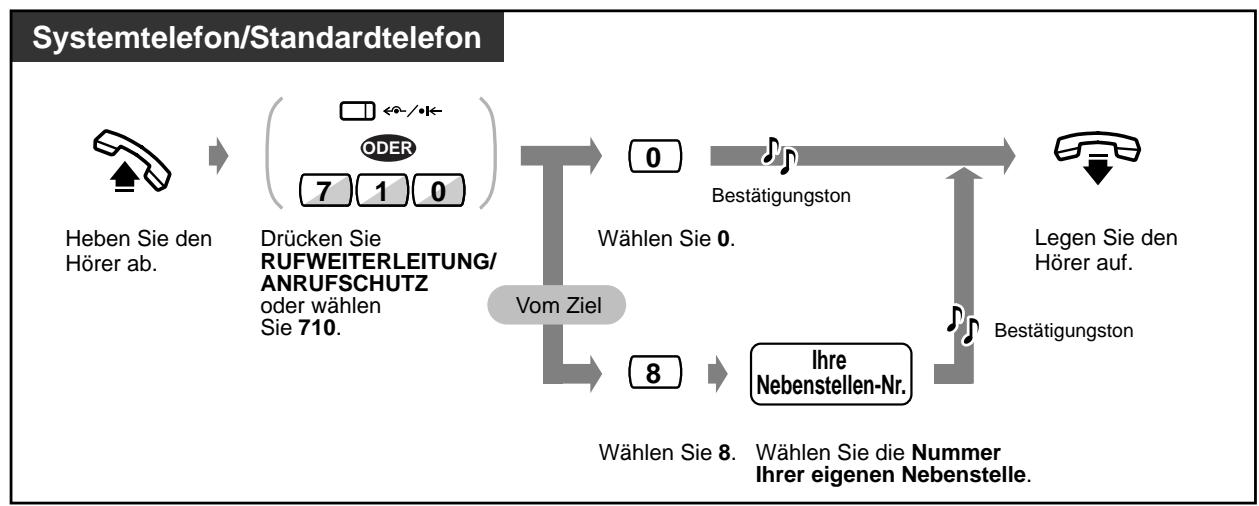

Ausschalten (außer "Rufweiterleitung im ISDN")

Einsatzen "Rufweiterleitung im ISDN"

Ausschalten "Rufweiterleitung im ISDN"

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Drucken Sie
RUFWEITERLEITUNG/ANRUFSCHUTZ
oder wahlen Sie 710.

Wahlen Sie die gewünschte Nummer.

Ihre Mehrfachrufnummer
Wahlen Sie ihre Mehrfachrufnummer.

Bestätigungston
Legen Sie den Hörer auf.

Wahlen Sie #.

• Jeder Anruf kann bis zu viermal weitergeleitet werden. Beim fünten Mal erfolgt keine Rufweiterleitung.

ankommende. Anrufe

Ursprungs-Nebenstelle

• Chef-Sekretärin-Funktion

Die als Ziel eingerichtete Nebenstelle kann die weiterleitende Nebenstelle anrufen.
Außer dem kann jeder Nebenstelle der als Rufweiterleitungsziel eingerichteten Gruppe die weiterleitende Nebenstelle anrufen.

• Bei aktivierter Funktion "Rufweiterleitung" blinkt das Leuchtelement der Taste RUFWEITERLEITUNG/ANRUFSCHUTZ rot.
• Bei S0-Teilnehmern steht diese Funktion nicht zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung Belegung einer programmierbaren Funktionstaste als Taste "Rufweiterleitung/ Anrufschutz".

2.5.2 Rufweiterleitung von einer Anrufgruppe (Rufweiterleitung - von Anrufgruppe)

Vorprogrammierte Nebenstellen können Anrufe weiterleiten, die an einer beliebigen oder nur an ihrer eigenen Anufgruppe ankommen. Beim Weiterleitungsziel kann es sich um eine andere Anufgruppe oder um eine bestimmte Nebenstelle handeln. Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

Einschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 7141.

Wahlen Sie die Nummer der Anrufgruppe.

Bestätigungston

Wahlen Sie die

Nummer der Ziel-Anrufgruppe

bzw. der Ziel-Nebenstelle.

Legen Sie den Hörer auf.

Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 7140.

Bestätigungston

Wahlen Sie die Nummer der Anrufgruppe.

Legen Sie den Hörer auf.

• Sie können diese Funktion ein- und ausschalten, indem Sie einfach die Taste "Rufweiterleitung - von Anrufgruppe" drücken. Wenn die Funktion eingeschaltet ist, leuchtet das Leuchtelement der Taste rot.
• Jeder Anruf kann bis zu viermal weitergeleitet werden. Beim fünten Mal erfolgt keine Rufweiterleitung.

• Chef-Sekretärin-Funktion Die Zielnebenstelle kann die weiterleitende Anrufgruppe anrufen.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Rufweiterleitung — von Anrufgruppe".

2.5.3 Anzeigen einer Abwesenheitsmeldung im Display der anrufenden Nebenstelle (Abwesenheitsmeldung)

Wenn die anrufende Nebenstelle ein Panasonic-Systemtelefon mit Display verwendet, können Sie eine Meldung aneigen halten, die den Grund Ihr Abwesenheit oder die Zeit nennt, zu der Sie wieder erreichenbar sein werden. Es gibt sechs vorprogrammierte Standardmeldungen und drei programmierbare Meldungen.

Meldungs-Nr.	Standardmeldung
1	Gleich zurück
2	Bereits gegangen
3	Bin bei %%% (Nebenstellennummer)
4	Zurück um %%:% (Stunde:Minute)
5	Zurück am %%/% (Monat/Tag)
6	In Besprechung
7
8
9

• Stellen, an denen Sie die gewündchten Werte eingeben müssen, sind durch \% gekennzeichnet.
  Alle durch \%" gekennzeichneten Stellen müssen ausgefüllt werden. Gültige Eingaben sind die Ziffern 0 bis 9 sowie # und ※
• Auf Wunsch können Standardmeldungen geändert werden.itte wenden Sie sich dazu an ihren Fachhändler.

Aktivierung

Aktivierun (Fortsetzung)

Löschen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 7500.

Bestätigungston

Legen Sie den Hörer auf.

T7531

→Abwesenheit

Bestätigungston

Drucken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Abwesenheit Aus" angezeigt wird.

Drucken Sie SELECT.

Legen Sie den Hörer auf.

T7533

Drucken Sie "Fkt."

Bestätigungston

Legen Sie den Hörer auf.

Drucken Sie die Umschalttaste SHIFT, bis "Fkt. angezeit wird.

T7536 / T7235

Funktionen

Drucken Sie "Funktionen".

Drehen Sie das Jog
Dial oder drücken Sie "Vor", bis die folgende Anzeige erscheint.

Abwesenheit Aus

Bestätigungston

Drucken Sie "Abwesenheit Aus".

Legen Sie den Hörer auf.

Die gewählte Meldung wird bei jedem Abheben des Hörers angezeigt.

2.5.4 Sperren Ihres Telefons gegen Benutzung durch andere Personen (Elektronisches Sperrschloss)

Sperren/Freigegeben

• Falls Sie ihren Spercode vergessen haben oder Ihr Telefon nicht freigegeben konnen, wenden Sie sichitte an einen Abfrageplatz. Der Abfrageplatz kann die Sperre ihrer Nebenstelle freigegeben (Fernkontrolle über die Nebenstellensperre).

2.5.5 Verlassener Anrufgruppe (Log-In/Log-Out)

Sie konnen ihren Status in einer Anrufgruppe festlegen. Wenn Sie die Anrufgruppe vorübergehend verlassen (ausloggen, Log-Out), werden Gruppenrufe nicht zu ihrer Nebenstelle gelenkt. Nachdem Sie der Sammelrufgruppe wieder beigetreten sind (einloggen, Log-In), werden Gruppenrufe erneut zu ihrer Nebenstelle gelenkt.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 45.

Wahlen Sie 0 zum Ausloggen oder 1 zum Einloggen.

Wahlen Sie die Nummer einer bestimmten Anrufgruppe oder für alle Gruppen.

Bestätigungston

Legen Sie den Hörer auf.

• Durch Drücken der Taste Log-In/Log-Out wird abwechselnd ein- und ausgeloggt. Das Leuchtelement der Taste zeigt den aktuellen Zustand wie folgt an:

Aus: Eingeloggt

Leuchtet rot: Ausgeloggt

Blinkt rot: Geschäfte in der Sammelrufwarteschlange

• Bei S0-Teilnehmern staat thise Funktion nicht zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste Log-In/Log-Out.

2.6 Durchsagen übertragen/beantwerten

2.6.1 Durchsagen

Sie können mehreren Personen gleichzeitig etwas mündlich mitteilen oder ankündigen. Durchsagen werden über die in den Systemtelefonen eingebauten Loutsprecher und/oder über die Loutsprecher einer externen Durchsageeinrichtung übertragen. Die Beantwortung einer Durchsage kann über jedem beliebige Telefon erfolgen. Es gibt die die folgenden drei Arten von Durchsagen:

Sammeldurchsage:

Die Durchsage an alle wird über Systemtelefone und externe Laufsprecher übertragen.

Durchsage - Extern:

Die Durchsage wird über alle externen Laufsprecher übertragen.

Gruppendurchsage:

Die Durchsage ist an eine bestimmte Gruppe oder alle Gruppen (alle Nebenstellen) gerichtet und wird über die in den Systemtelefonen eingebauten Laufsprecher übertragen.

Sammeldurchsage

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 63 oder 64 .

Bestätigungston

Machen Sie die Durchsage.

Warten Sie auf Antwort und sprechen Sie.

Durchsage - Extern

Systemtelefon/Standardtelefon

Durchsage — Extern (Fortsetzung)

Gruppendurchsage

Gruppendurchsage (Fortsetzung)

• Nebenstellen, die momentan lauten, besetzt sind oder bei denen die Funktion "Anrufschutz" aktiviert ist, können keine Durchsagen empfangen.
• Benutzer von Systemtelefonen können auf Wunsch eine Durchsagesperre aktivieren. Einzelheiten hierzu finden Sie auf Seite 2-63.

2.6.2 Vermittlung nach Durchsage an eine bestimmte Person

Über einen externen Laufsprecher und Telefon

Während eines Geschäfts

Systemtelefon

Wahlen Sie 63 oder 64 .

Bestätigungston

Machen Sie die Durchsage.

Warten Sie auf Antwort.

Drucken Sie
VERMITTELN
Bestätigungston

Sprechen Sie mit der gerufenen Person.

Legen Sie den Hörer auf.
Standardtelefon

Während eines Geschäfts

Wahlen Sie 63*oder 64*.

Bestätigungston

Machen Sie die Durchsage.

Warten Sie auf Antwort.

Drucken Sie die SIGNALTASTE.
Bestätigungston

Sprechen Sie mit der gerufenen Person.
Legen Sie den Hörer auf.

Über einen externen Laufsprecher

Über die Telefon einer bestimmten Nebenstellengruppe

Systemtelefon

Während eines Geschäfts

Gruppen-Nr.

Bestimmer Lautspreche

Alle Laufsprecher

Bestätigungston

Drucken Sie
VERMITTELN.

Wahlen Sie 63.

Wahlen Sie die Nummer einer bestimmten Gruppe (01 bis 16) oder 00 für alle Gruppen.

Machen Sie die Durchsage.

Warten Sie auf Antwort.

Bestätigungston

Sprechen Sie mit der gerufenen Person.

Legen Sie den Hörer auf.

Standardtelefon

Während eines Geschäfts

Gruppen-Nr.

Bestimmer Laufsprecher

Alle Lautsprecher

Bestätigungston

Drucken Sie die SIGNALTASTE.

Wahlen Sie 63.

Wahlen Sie die Nummer einer bestimmten Gruppe (01 bis 16) oder 00 für alle Gruppen.

Machen Sie die Durchsage.

Warten Sie auf Antwort.

Bestätigungston

Sprechen Sie mit der gerufenen Person.

Legen Sie den Hörer auf.

2.6.3 Durchsage beantwerten

Über einen bestimmten externen Laufsprecher

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 44.

Lautsprecher-Nr.

Bestätigungston

Wahlen Sie die Nummer des externen Lautsprechers (1 bis 4).

Sprechen Sie mit der

antwortenden Person.

T7531

Drucken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Antw. ext.Durch" angezeigt wird.

Drucken Sie SELECT.

Lautsprecher-Nr.

Bestätigungston

Wahlen Sie die Nummer des externen

Lautsprechers (1 bis 4).

Sprechen Sie mit der antewortenden Person.

T7533

Drucken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Fkt.

Drucken Sie "Fkt."

Drehen Sie das Jog
Dial, bis der Pfeil auf
"Antw. ext.Durch" weist.

Drucken Sie "Sel".

Lautsprecher-Nr.

Bestätigungston

Wahlen Sie die Nummer des externen Lautsprechers (1 bis 4).

Sprechen Sie mit der antewortenden Person.

T7536 / T7235

Funktionen

Drehen Sie das Jog Dial Al oder drücken Sie "Vor", bis die folgende Anzeige erscheint.

Antwort ex.Durchs. 1 - 4

Lautsprecher-Nr.

Bestätigungston

Drucken Sie

"Antwort ex.Durchs."

Wahlen Sie die

Nummer des externen

Loutsprechers (1 bis 4).

Sprechen Sie mit der antewortenden Person.

• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.

Uber Telephone

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Bestätigungston

Wahlen Sie 43.

Sprechen Sie mit der antewortenden Person.

T7531

MODE

Drucken Sie MODE, bis "Funktionen" angezeigt wird.

Antw. Grp.Durch

Bestätigungston

Sprechen Sie mit der antwortenden Person.

T7533

Drücken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Fkt.

Drucken Sie "Fkt."

→Antw.Grp.Durch

B.Klasse Primar

Menu

Sel

Bestätigungston

Bestätigungston

Sprechen Sie mit der antwortenden Person.

T7536 / T7235

Funktionen

Drucken Sie "Funktionen".

Antwort Grp.Durchsage

Bestätigungston

Drucken Sie

"Antwort Grp.Durchsage".

Sprechen Sie mit der antwortenden Person.

2.7 Personalche Einrichtung des Telefons

2.7.1 Einstellen des Alarms (Terminruf)

Jede Nebenstelle kann einen Signalruf als Terminerinnerung oder Weckruf programmieren, der nur einmalig oder tätig (bis zum Ausschalten) zur gleichen Zeit erfolgt.

Einschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 761.

Stunde/Minute

Geben Sie Stunde (00 bis 23) und Minute (00 bis 59) ein.

Wahlen Sie 0 für den einzelmaligen Alarm oder 1 für den tätiglichen Alarm.

Bestätigungston

Legen Sie den Hörer auf.

Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 760.

Bestätigungston

Legen Sie den Hörer auf.

Prüfen der eingestellten Zeit

Display-Systemtelefon

Heben Sie den Hörer ab.

Wahlen Sie 762.

Legen Sie den Hörer auf.

Alarmsignal ausschalten oder beantwerten

Systemtelefon/Standardtelefon

Beliebige Taste

Drucken Sie eine beliebige Taste oder haben Sie den Hörer einmal ab und legen Sieihn wieder auf.

• Werden Sie während eines Terminrufs angerufen, horen Sie das Rufsignal anschließend.
• Wenn Sie zur eingestellten Uhrzeit成龙 ein Geschäft führen, ertont das Alarmsignal erst danach.
• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.
• Wenn Sie während des Terminrufs den Hörer abgeben, hören Sie das Alarmsignal oder die am Abfrageplatz vorprogrammierte Mitteilung.

Wenn der tägliche Alarm eingestellt ist, erscheint **rechts im Display.

Termin 10:10*

2.7.2 Ablehnen ankommender Anrufe (Anrufschutz [ARS])

— Ablehnen aller Anrufe
— Ablehn den direkter Amtsgesprüche

Ablehnen aller Anrufe

Sie können diese Funktion verwenden, um nicht durch Anrufe gestört zu werden, wenn Sie sich in einer Besprechung befinden oder zu beschäftigt sind. Externe Anrufe können an ein Reserveziel (vorprogrammierte Nebenstelle oder Abfrageplatz) geleitet werden.

Einschalten

Ausschalten

Ausschalten (Fortsetzung)

T7536 / T7235

Heben Sie den Hörer ab.

Drucken Sie
RUFWEITERLEITUNG/ANRUFSCHUTZ.

RWL/ARS löschen

Drucken Sie "RWL/ARS löschen".

Bestätigungston

Legen Sie den Hörer auf.

Ablehnen direkter Amtsgesprüche (Herausschalten aus der Durchwahl)

Wenn Sie bei ihrer Nebenstelle diese Funktion einschalten, werden Durchwahl-Anrufe zum Abfrageplatz umgelegt. Am Abfrageplatz steht diese Funktion nicht zur Verfügung.

Einsatzen/Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 56.

Einschalten

Ausschalten

Bestätigungston

Zum Einschalten wahlen Sie 1, zum Ausschalten 0.

Legen Sie den Hörer auf.

• Eine blinkende Amtsleitungstaste kennzeichnet einen ankommenden externen Anruf. Sie können diesen Anruf durch Drücken der blinkenden Amtsleitungstaste entgegenhalten.
• Nach Einschalten der Funktion Anrufschutz leuchten die Leuchtelemente der folgenden Tasten rot auf.

Taste Rufweiterleitung/Anrufschutz

Die Nebenstellenzieltaste bei allen anderen Nebenstellen, der die Nummer ihrer Nebenstelle zugewiesen wurde.

Die folgenden Funktionen können nicht gleichzeitig eingeschaltet werden:

Rufweiterleitung

Anrufschutz

Herausschalten aus der Durchwahr

Die jeweils zuletzt eingestellte Funktion ist wirksam.

• These Funktion kann durch einfaches Drücken der Taste "Herausschalten aus der Durchwahr" ein- und ausgeschaltet werden. Bei eingeschalteter Funktion leuchtet das Leuchtelement der Taste "Herausschalten aus der Durchwahr" rot.
• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstasten als Taste "Rufweiterleitung/ Anrufschutz" und Taste "Herausschalten aus der Durchwahr"

2.7.3 Anklopfen ein-/ausschalten (Aufmerksamkeitston / Direktansprüche / Diskrete Direktansprüche)

Während eines Geschäfts küssen Sie über einen Aufmerksamkeitston oder eine Direktansprüche über den eingebauten Laufsprecher oder den Hörer darüber informiert werden, dass ein zweites Geschäft auf Sie wartet (Standardeinstellung: Kein Aufmerksamkeitston).

Aufmerksamkeitston:

Der Aufmierksamkeitston wird über den Hörer übertragen. Sie können diesen Tonändern (siehe "Wunschgemäß Einrichtung ihrer Nebenstelle").

Direktansprache:

Sie erhalten eine Sprachmitteilung über den eingebauten Laufsprecher ohne vorherige Tonsignalisierung (nur Modell KX-T7536).

Diskrete Direktansprache:

Sie erhalten eine Sprachmitteilung über den Hörer ohne vorherige Tonsignalisierung (nur bei Telefonen der Modellreihe KX-T75xx).

Einsatzen/Ausschalten

Systemtelefon/Standardtelefon
Heben Sie den Hörer ab.

Wahlen Sie 731.

Kein Aufmerksamkeitston

1 Aufmerksamkeitston

2 Direktansprache
3 Diskrete Direktansprache

Bestätigungston

Legen Sie den Hörer auf.
Wahlen Sie die gewünschte Nummer (0 bis 3).

• Die Funktionen "Anklopfen" können durch einfaches Drücken der Taste "Anklopfen" ein und ausgeschaltet werden. Bei jeder Drucken dieser Taste wird in der folgenden Reihenfolge zwischen den einzelnen Funktionen umgeschaltet:

Wenn die Funktion "Aufmerksamkeitston", "Direktansprüche" oder "Diskrete Direktansprüche" eingeschaltet ist, leuchtet das Leuchtelement der Taste "Anklopfen" rot.

• Bei S0-Teilnehmern stehen diese Funktionen nicht zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Gesprach in Wartestellung".

2.7.4 Sperren von Durchsagen (Durchsagesperre)

Sie konnen ihre Nebenstelle gegen Durchsagen über den eingebauten Laufsprecher sperren.

Systemtelefon

Heben Sie den Hörer ab.

Wahlen Sie 721.

Zum Sperren wahlen Sie 1, zum Freigeben 0.

Bestätigungston

Legen Sie den Hörer auf.

• These Funktion kann durch einfaches Drücken der Taste "Durchsagesperre" ein- und ausgeschaltet werden. Bei aktivierter Sperre leuchtet das Leuchtelement der Taste "Durchsagesperre" rot.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Durchsagesperre"

2.7.5 Anzeige ihrer Rufnummer beim gerufen und anrufenden Teilnehmer (Rufnummerübermittlung zum angerufen [CLIP]/anrufenden Teilnehmer [COLP])

CLIP :

Wenn Sie ein Amtsgesprach tätigen, wird die Ihrer Nebenstelle zugewiesene ID-Nummer beim angerufen Teilnehmer angezeigt.

COLP :

Wenn Sie ein Amtsgesprach entgegenhalten, wird die Ihrer Nebenstelle zugewiesene ID-Nummer beim anrufenden Teilnehmer angezeigt.

Dabei können Sie zwischen den programmierten ID-Nummern für eine Amtsleitung oder ihre Nebenstelle wahren.

Die Übermittlung einer gewündschen ID-Nummer ist auch nur für einen bestimmten Anruf möglich.

Anzeige der einer Amtsleitung oder ihrer Nebenstelle zugewiesenen ID-Nummer

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 711.

Amtsleitung

Nebenstelle

Bestätigungston

Wahlen Sie 1 für eine Amtsleitung oder 2 für ihre Nebenstelle.

Legen Sie den Hörer auf.

Anzeige einer gewündchten ID-Nummer bei einem bestimmten Anruf (nur CLIP)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 7113.

Wahlen Sie die gewünschte ID-Nummer.

Wahlen Sie #.

Bestätigungston

Drucken Sie eine Amtsleistungstaste oder wahlen Sie die Amsstkennziffer (0 bzw. 81 bis 88).

Rufnummer

Wahlen Sie die Rufnummer.

Sprechen Sie mit dem Teilnehmer.

• These Funktion muss von Ihrlem Netzbetreiber unterstützen werden.
  Dieingegebene ID Nummer muss den Vorgaben des Netzbetreibers entsprechen.

Anderenfalls wird sie u.U. ignoriert oder durch einen anderen Wert ersetzt.

2.7.6 Unterträcken der Anzeige ihrer Nummer beim angerufen Teilnehmer (Verhindern der Rufnummernübermittlung zum angerufen Teilnehmer [CLIR])

Wenn Sie ein Amtsgesprach tätigen, können Sie die Übermittlung ihrer ID-Nummer zum angerufen Teilnehmer verhindern. Diese Einstellung kann jederzeit für einen bestimmen Anruf geändert werden.

Einsatzen/Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 57.

Einschalten

Ausschalten

Zum Einschalten wahlen Sie 2, zum Ausschalten 0.

Bestätigungston

Legen Sie den Hörer auf.

Andern der Einstellung für einen bestimmten Anruf

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 571.

Drucken Sie eine Amtsleistungstaste oder wahlen Sie die Amskennziffer (0 bzw. 81 bis 88).

Rufnummer

Sprechen Sie mit dem Teilnehmer.

• These Funktion kann durch einfaches Drucken der Taste "CLIR" ein- und ausgescheltet werden. Bei eingeschalteter Funktion leuchtet das Leuchtelement der Taste "CLIR" rot.

• These Funktion muss von Ihrlem Netzbetreiber unterstützen werden.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung Belegung einer programmierbaren Funktionstaste als Taste "CLIR"

2.7.7 Unterträcken der Anzeige ihrer Nummer beim anrufenden Teilnehmer (Verhindern der Rufnummernübermittlung zum anrufenden Teilnehmer [COLR])

Wenn Sie ein Amtsgesprach entgegenhalten, können Sie die Übermittlung ihrer ID-Nummer zum anrufenden Teilnehmer verhindern.

Einsatzen/Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 58.

1

Einschalten

Ausschalten

Zum Einsatz wahlen Sie 1, zum Ausschalten 0

Bestätigungston

Legen Sie den Hörer auf.

• These Funktion kann durch einfaches Drücken der Taste "COLR" ein- und ausgeschelt werden. Bei eingeschalteter Funktion leuchtet das Leuchtelement der Taste "COLR" rot.
• These Funktion muss von Ihr dem Netzbetreiber untersucht werden.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "COLR".

2.7.8 Verhindsight des Heranholens ihrer Anrufe zu anderen Nebenstellen (Sperre gegen Heranholen eines Rufes)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 720.

Zum Sperren wahlen Sie 1, zum Freigeben 0.

Legen Sie den Hörer auf.

• These Funktion kann durch einfaches Drücken der Taste "Sperre gegen Heranholen" ein und ausgeschaltet werden. Bei aktivierter Sperre leuchtet das Leuchtelement der Taste "Sperre gegen Heranholen" rot.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung Belegung einer programmierbaren Funktionstaste als Taste "Sperre gegen Heranholen".

2.7.9 Verhindern des Aufschaltens von anderen Nebenstellen (Aufschaltsperre)

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 733.

Zum Sperren wahlen Sie 1, zum Freigeben 0.

Bestätigungston

Legen Sie den Hörer auf.

• These Funktion kann durch einfaches Drücken der Taste "Aufschaltsperre" ein- und ausgescheltet werden. Bei aktivierten Sperre leuchtet das Leuchtelement der Taste "Aufschaltsperre" rot.

Wunschgemäß Einrichtung Ihrer Nebenstelle

Wunschgemäß Tastenbelegung Belegung einer programmierbaren Funktionstaste als Taste "Aufschaltsperre".

2.7.10 Einsatzen der Hintergrundmusik

Hintergrundmusik kann bei aufgelegtem Hörer über den eingebauten Telefonlautsprecher abgehört werden. Dazu muss eine externe Musikquelle, z.B. ein Radio, an die Anlage angeschlossen sein.

Einsatzen/Ausschalten

2.7.11 Prüfen der Betriebsart der Tag-/Nachtschaltung

Das System kann in die Betriebsarten Tag (Geschäftszeiten) und Nacht (Ruhezeiten) geschlossen werden, in denen jeweils unterscheidliche Betriebsbedingungen gelten.

Display-Systemtelefon

Bei aufgelegtem Hörer

Wahlen Sie#.

Die aktuelle Betriebsart kann von jeder Nebenstelle aus geprüft werden.
- Das Leuchtelement der Taste "Nachtschaltung" zeigt die aktuelle Betriebsart wie folgt an:

Aus: Tagschaltung

Leuchtet rot: Nachtschaltung

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Nachtschaltung".

2.7.12 Einstellen des Rufsignals eines parallel angeschlossenen Telefons (Parallelruf)

Der Benutzer eines Systemtelefons kann wahren, ob ein parallel an seine Nebenstelle angeschlossenes Standardtelefon beim Empfang von Anrufen lautet oder nicht (Standardeinstellung: Kein Rufsignal)

Systemtelefon

Heben Sie den Hörer ab.

Wahlen Sie 69.

Rufsignal

Kein Rufsignal

Bestätigungston

Zum Einsatz des Rufsignals wahren Sie 1, zum Ausschatten 0.

Legen Sie den Hörer auf.

T7531

Drucken Sie MODE, bis "Funktionen" angezeigt wird.

Drucken Sie SELECT.

Zum Einsatz des Rufsignals wahren Sie 1, zum Ausschalten 0.

Bestätigungston

Legen Sie den Hörer auf.

T7533

Drucken Sie die Umschalttaste SHIFT bis "Fkt." angezeigt w

Drucken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Paralleluf" weist.

Drucken Sie "Sel".

Rufsignal

Kein Rufsignal

Bestätigungston

Zum Einschalten des Rufsignals wahren Sie 1, zum Ausschalten 0.

Legen Sie den Hörer auf.

• Durch einfaches Drücken der Taste "Parallelruf" kann zwischen den Einstellungen "Rufsignal" und "Kein Rufsignal" umgeschaltet werden. Bei Auswahl von "Rufsignal" leuchtet das Leuchtelement der Taste "Parallelruf" rot.
• Selfest bei Auswahl von "Kein Rufsignal" können Sie einen ankommenden Anruf entgegenhalten, indem Sie den Hörer des Standardtelefons abheben.
• Wenn Sie den Hörer abheben, während am parallel angeschlossenen Telefon gesprochen wird, übernehmen Sie das Geschäft - und umgekehrt.
• Bei S0-Teilnehmern stehen diese Funktion nicht zur Verfügung.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Parallelruf".

2.7.13 Löschen der programmierten Einstellungen ihrer Nebenstelle (Nebenstelle auf Standardeinstellungen zurücksetzen)

Sie können die folgenden Einstellungen/Funktionen ihrer Nebenstelle auf die entsprechenden Standardwerte zurücksetzen. Wenn Sie den Arbeitsplatz wechseln und die vom vorgen Benutzer ihrer neuen Nebenstelle vorgenommen Programmierungen loschen wollen, können Sie die aktuellen Einstellungen bequem rucksetzen.

Wahlen einer vorprogrammierten Rufnummer durch Abheben des Hörers (Direktruf nach Zeit): Die gespeicherte Rufnummer wird gelöscht.
Vormerken einer besetzten Leitung (automatischer Rückruf bei Besetzt)
- Hinterlassen einer Nachrichtenanzeige für eine andere Nebenstelle (Anrufliste): Alle Meldungen werden gelöscht.
- Weiterleiten ankommender Rufe (Rufweiterleitung)
- Anzeigen einer Abwesenheitsmeldung im Display der anrufenden Nebenstelle (Abwesenheitsmeldung): Alle Meldungen werden gelöscht.
- Verlassener Sammelrufgruppe (Log-In/Log-Out)
Anrufen unter Verwendung des Logbuchs (Logbuch fur nicht abgefragte Anrufe)
- Einstellen des Alarms (Terminruf)
- Ablehnen ankommender Anrufe (Anrufschutz [ARS])
- Entgegennehmen eines Geschäfts in Wartestellung (Gesprach in Wartestellung/ Direktansprüche/Diskrete Direktansprüche)
- Sperren von Durchsagen (Durchsagesperre)
- Verhinderns Heranholens Ihr Anrufe zu anderen Nebenstellen (Sperre gegen Heranholen eines Rufes)
- Verhinderns des Aufschaltens von anderen Nebenstellen (Aufschaltsperre)
- Einsatzen der Hintergrundmusik
- Einstellen des Rufsignals eines parallel angeschlossenen Telefons (Parallelruf): Das Standardtelefon lautet nicht.
- Bei Anschluss eines externen Rufsignalgebers: Das externe Rufsignal wird nicht aktiviert.
- Verhindern der Rufnummernübermittlung zum angerufen Teilnehmer (CLIR)
- Verhindern der Rufnummernübermittlung zum anrufenden Teilnehmer (COLR)

Systemtelefon/Standardtelefon

Bestätigungston

Heben Sie den Hörer ab.

Wahlen Sie 790.

Legen Sie den Hörer auf.

2.8 Bedienung von optionalem Zubehör

2.8.1 Türsprechstelle/Türoffner

— Tursprechstellen-Anruf
Turoffner betätigten
— Weiterleiten eines Tursprechstellen-Anrufs zu einem externen Teilnehmer

Tursprechtellen-Anruf

Von der Tursprechstelle eine Nebenstelle anrufen

Tursprechstelle

Drucken Sie die Taste der Tursprechstelle.

Tursprechstelle anrufen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 68.

Tursprechtstellen-Nr.

Bestätigungston

Wahlen Sie die Tursprechstellennummer (1 oder 2).

Sprechen Sie mit dem Besucher.

Weiterleiten eines Tursprechstellen-Anrufs zu einem externen Teilnehmer (Rufweiterleitung von Tursprechstelle auf Amtsleitung)

Von der Tursprechstelle ankommende Anrufe konnen über ISDN-Leitungen an externe Teilnehmer weitergeleitet werden. Für Tag- und Nachtschaltung kann jeweils ein unterscheidliches externes Ziel ausgewählt werden.

Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

Einsatz/Ausschalten (an der Nebenstelle, die den Tursprechtellen-Anruf empfängt)

Systemtelefon/Standardtelefon

Speichern einer externen Rufnummer

Systemtelefon/Standardtelefon

Löschen der Rufnummer

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 715.

0

Tag

Nacht

Türsprechtstellen-Nr.

Bestimme

Tursprechstelle

Alle

Tursprechstellen

Wahlen Sie eine bestimmte

Tursprechstellennummer

(1 oder 2) oder für alle

Tursprechtstellen.

Bestätigungston

Wahlen Sie#.

Legen Sie den

Hörer auf.

• These Funktion kann durch einfaches Drücken der Taste "Rufweiterleitung auf Amsleitung" ein- und ausgescheltet werden.

Bei aktivierter Sperre leuchtet das Leuchtelement der Taste "Rufweiterleitung auf Amtsleitung" rot.

• Zeitbegrenzung

Die Dauer eines Geschrechts zwischen einer Tursprechstelle und einem externen

Teilnehmer wird über den System-Timer begrenzt (Standardeinstellung: 0 Sek.).

Nach Ablauf der programmierten Zeitspanne wird die Verbindung automatisch getrennt.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Rufweiterleitung auf Amtsleitung".

Türoffner betätigten

Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

Von einer bestimmten Nebenstelle

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 55.

Turoffner-Nr.

Wahlen Sie die Türoffnernummer (1 oder 2).

Bestätigungston

Legen Sie den Hörer auf.

Von einer beliebigen Nebenstelle während der Verbindung mit der Tursprechstelle

Systemtelefon

Bestätigungston

Wahlen Sie 5.

Legen Sie den Hörer auf.

Standardtelefon

Drucken Sie die SIGNALTASTE.

Bestätigungston

Wahlen Sie 5.

Legen Sie den Hörer auf.

Die Tır wird 5 Sekunden lang entriegelt.
- Wenn Sie bei offenerTür die "5" erneut an einem Panasonic-Systemtelefon drücken, bleibt die Tür weitere 5 Sekunden lang offen.
- Wird ein Tursprechtellen-Anruf nicht innerhalb von 30 Sekunden entgegenommen, wird der Anruf abgebrochen.

2.8.2 Betrieb hinter einer vorgeschalteten Hauptnebenstellenanlage

Zugriff auf externe Leistungsmerkmale (Signaltastenfungtion zur Amtsseite)

Damit haben Sie Zugriff auf die Leistungsmerkmale einer vorgeschalteten Hauptnebenstellenanlage oder damit geeigneter Hauptanschlussleitungen (ANIS). These Funktion kann nur bei Geschäfts nach außerhalb verwendet werden.

Systemtelefon

Standardtelefon

2.8.3 Bei Anschluss eines Sprachprozessorsystems

— Unterstützung von Voice-Mail-Systemen

Wenn ihre Anlage an ein Panasonic-Sprachverarbeitungssystem (z.B. KX-TVP100) angeschlossen ist, das für den Einsatz mit digitalen Systemtelefonen geeignet ist, stehen die folgenden Funktionen zur Verfügung:

— Mithören von Voice-Mail-Nachrichten — Mitschneiden eines Geschäfts

Unterstützung von Voice-Mail-Systemen

Wenn Sie Anrufe zeitweise nicht entgegenheiten konnen, haben Sie die Möglichkeit, diese an ihre Mailbox weiterleiten zu setzen. Wenn Ihr Telefon über eine Taste NACHRICH Tverfugt, leuchtet das Leuchtelement der Tastes auf, um Sie darüber zu informieren, dass Nachrichten in Ihrer Mailbox hinterlassen worden sind. Wenn Ihr Telefon keine Taste NACHRICH besitzt, horen Sie einen Sonderwahlton* beim Abheben des Hörers. Ankommende Amtsgesprache konnen ebenfls an eine bestimmte Mailbox geleitet werden, damit anrufende Teilnehmer Nachrichten hinterlassen konnen. Wenn Sie an Ihrem Telefon eine programmierbare Funktionstaste als "Voice-Mail-Taste VERMITTELN" belegen, erfolgt eine sofortige Rufweiterleitung ohne vorherige Kontrolle der VoiceMail-Nebenstellennummer (Vermittlung zum Voice-Mail-System).

Rufweiterleitung zum Voice-Mail-System einschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Drucken Sie
RUFWEITERLEITUNG/ANRUFSCHUTZ oder wahren sie 710.

2 Sofort
3 Bei Besetzt
4 Nach Zeit
5 Bei Besetzt/nach Zeit

Wahlen Sie die gewünschte Nummer.

Voice-Mail-Nebenstellen-Nr.

Bestätigungston

Wahlen Sie die

Nebenstellennummer des Voice-Mail-Systems.

Legen Sie den Hörer auf.

T7536 / T7235

Heben Sie den Hörer ab.

Drucken Sie RUFWEITERLEITUNG/ ANRUFSCHUTZ.

Voice-Mail-Nebenstellen-Nr.

Bestätigungston

Legen Sie den Hörer auf.

Drucken Sie die gewünschte Taste.

Vermitteln von Geschäfts

Systemtelefon

(VM Vermitteln)

Drucken Sie die

Voice-Mail-Taste

VERMITTELN.

Nebenstellen-Nr.

Wahlen Sie die Nummer der gewürschten

Nebenstelle oder drücken Sie die entsprechende

Nebenstellenzieltaste.

Abhoren gespeicherter Nachrichten

Systemtelefon/Standardtelefon

Heben Sie den

Hörer ab.

Drucken Sie NACHRICHT oder wahren Sie die

Nebenstellennummer des Voice-Mail-Systems

*Sonderwählton

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstasten als Taste "Nachricht" und "Voice-Mail VERMITTELN".

Mithören von Voice-Mail-Nachrichten (Vorabfrage)

Während ein anrufender Teilnehmer eine Nachricht in Ihrer Mailbox hinterlässt, können Sie den Anruf mithören und sich auf Wunsch melden. Zwei verschiedene Betriebsarten der Vorabfrage stehen zur Verfügung (Standardeinstellung: Freisprechmodus). In beiden Betriebsarten horen Sie einen Aufmerksamkeitston, falls Sie momentan ein Geschäft führen.

Freisprechmodus:

Die Nachricht kann automatisch gleichzeitig über den eingebauten

Lautsprecher mitgehört werden.

Privatmodus:

Während der anrufende Teilnehmer eine Nachricht hinterlässst, horen Sie einen Warnton.

Vorbereitungen

• Belegen Sie eine programmierbare Funktionstaste als Taste "Vorabfrage" (Nebenstellenprogrammierung).
• Wahlen Sie die gewünschte Betriebsart - Freisprechmodus oder Privatmodus (Nebenstellenprogrammierung).
• Speichern Sie ein Password.
• Schalten Sie die Funktion "Vorabfrage" ein.

Speichern/Löschen des Passwords

Einsatzen der Vorabfrage

Ausschalten der Vorabfrage

Ablaufdiagramm

Die schattiert dargestellen Vorgänge konnen im Freisprechmodus erfolgen.

Systemtelefon

*1 Um das aktuelle Geschäft ins Halten zu legen, drücken Sie RÜCKFRAGE.

• Das Leuchtelement der Taste "Vorabfrage" zeigt den aktuellen Zustand dieser Funktion wie folgt an:

Leuchtet rot: Die Funktion "Vorabfrage" ist eingeschaltet.

Aus: Die Funktion "Vorabfrage" ist ausgeschaltet.

Blinkt grün in schmellem Tempo: Warnton im Privatmodus

Blinkt grün in langsamem Tempo: Vorabfrage erfolgt momentan.2

2 Wahrend eine Vorabfrage erfolgt, leuchtet das Leuchtelement der Nebenstellenzieltaste rot.

• Ein Password kann an jeder beliebigen Nebenstelle vom Abfrageplatz aus gelöscht werden.

Wunschgemäß Einrichtung ihrer Nebenstelle

Grundeinstellungen —Einstellen der Vorabfrage-Betriebsart

Auswahr der Betriebsart beim Hinterlassen einer Nachricht - automatisches Mithoren oder Empfang eines Warntons.

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstasten als Taste "Vorabfrage" und "Vorabfr.进展情况."

Mitschneiden eines Geschäfts (Mitschneiden)

Während Sie ein Geschäft führen, können Sie theses in einer Mailbox aufzeichen.

Aufzeichnen in Ihrer Mailbox

Systemtelefon

Während eines Geschäfts

Drucken Sie diese Taste erneut, um die Aufzeichnung zu beenden.

Drucken Sie Mitschneiden.

Aufzeichnen in einer anderen Mailbox

Systemtelefon

Während eines Geschäfts

Drucken Sie Mitschneiden Mailbox.

Wahlen Sie die Nummer der gewünschten Nebenstelle oder drücken Sie die entsprechende Nebenstellenzieltaste.

Drücken Sie diese Taste erneut, um die Aufzeichnung zu beenden.

• Das Leuchtelement der Taste "Mitschneiden" zeigt den aktuellen Zustand dieser Funktion wie folgt an:

Ein: Das Geschäft wird aufgezeichnet.

Aus: Kein Mitschneiden

• Beim Mitschneiden eines Geschäfts sollten Sie ihren Geschäftspartner darüber informieren, dass die Unterhaltung aufgezeichnet wird.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstasten als Taste "Mitschneiden" und "Mitschneiden Mailbox".

2.8.4 Bei Anschluss eines externen Relais

Eine damit bestimmte Nebenstelle kann ein Relais schalten, das an das System angeschlossen ist.

Relais einschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 67.

Wahlen Sie die Relaisnummer (1 oder 2).

Legen Sie den Hörer auf.

• Durch Systemprogrammierung wird festgelegt, wie lange das Relais eingeschaltet bleibt. Bei Einstellung einer Einschaltzeit von Null bleibt das Relais eingeschaltet, solange der Hörer an ihrer Nebenstelle abgehoben ist.

2.8.5 Bei Anschluss eines externen Rufsignalgebers

Über die zentrale Rufsignalisierung konnen ankommende interne oder externe Rufe einen zusätzlichen Signalgeber aktivieren. Die Dort signalisierten Rufe kann jeder Nebenstelle entgegenhalten.

Einschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 730.

Bestätigungston

Wahlen Sie die Nummer des externen Rufsignalgebers (1 oder 2).

Legen Sie den Hörer auf.

Ausschalten

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Bestätigungston

Wahlen Sie 7300.

Legen Sie den Hörer auf.

Anruf entgegennehmen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 47.

Wahlen Sie die Nummer des externen Rufsignalgebers (1 oder 2).

Sprechen Sie mit dem Teilnehmer.

2.9 Verwendung eines Systemtelefons mit Display

2.9.1 Anrufen unter Verwendung des Logbuchs (Logbuch für nicht abgefragte Anrufe) [nur KX-T7533, KX-T7536, KX-T7230, KX-T7235]

Wenn Sie einen externen Ruf nicht entgegenheiten, werden Rufnummer und Name des anrufenden Teilnehmers im Logbuch und auf dem Display erfasst. Wenn das Leuchtelement der Umschalttaste SHIFT leuchtet, bedeutet dies, dass das Logbuch einen Eintrag enthalt. Sie können einen Logbucheintrag auch während eines Geschäfts anlagen (siehe den Abschnitt "Anlagen eines Logbucheintrags"). Pro Nebenstelle konnen bis zu 15 Rufe erfasst werden. Für die Handhabung des 16. und weiterer Rufe gibt es zwei Möglichkeit: Ignorieren oder Überschreiben des jeweils altesten Logbucheintrags (Standardeinstellung: Überschreiben).

Die im Logbuch erfassten Nummern konnen modifiziert und zurückgerufen werden.

Quittieren

Display-Systemtelefon

Bei aufgelegtem Hörer

Alt

ODER

Neu

Drucken Sie "Alt" oder "Neu".

A102:Panasonic --- Number und Name der Amtsleitung
012345678 ---Rufnummer
Nina Thomas ---Name des Teilnehmers
22 09:00 --- Tag und Uhrzeit
Seq01 2 Rufe ------ Ordnungskennziffer und Anzahl der Rufe (max. 15)

Menu Entf Vor

Alt:Bereits quittierte Informationen Neu:Noch nicht quittierte Daten

• Bei den Modellen KX-T7533 und KX-T7230 betätigten Sie die Taste "Info", um die einzelnen Informationen in der folgenden Reihenfolge zur Anzeige zu bringen.

• Wenn Sie die Rufnummer modifizieren wollen,löschen Sie jeweils eine Ziffer durch Drücken von "×", und darüber beginnend mit der ersten Stelle, und geben dann die neue Ziffer ein. Die neue Rufnummer wird gespeichert.
• Um zum Ausgangsdisplay zurückzukehren, drücken Sie "Menu" oder haben den Hörer einmal ab und legenihn wieder auf.

Löschen eines Logbucheintrags

Display-Systemtelefon

Entf

Drucken Sie "Entf".

Zurückrufen

Display-Systemtelefon

Bei Anzeige der gewünschten Rufnummer

Heben Sie den Hörer ab.

Wahl

Drucken Sie "Wahl".

Handhabung des 16. Rufes

Display-Systemtelefon

Heben Sie den Hörer ab.

Wahlen Sie 54.

0 Ignorieren

Wahlen Sie 1 zum Überschreiben oder 0 zum Ignorieren.

Bestätigungston

Legen Sie den Hörer auf.

2.9.2 Anlagen eines Logbucheintrags [nur KX-T7533, KX-T7536, KX-T7230 und KX-T7235]

Sie können die Informationen über den Teilnehmer während eines Geschäfts im Logbuch erfassen halten, wenn Sie他们在 später zurückrufen wollen. Wenn Sie einen Anruf nicht entgegenhalten, wird der Logbucheintrag automatisch angelegt. Sie können die Geschäftsdauer während des Geschäfts im Display sehen.

Erfassen

Display-Systemtelefon

Während eines Geschäfts

Log

Drucken Sie "Log".

Aufrufen der Geschadsdauer \*

Display-Systemtelefon

(Amtsleitungstaste)

Drucken Sie die

Amtsleitungstaste.

A102 12:00'30

Nebenstellen

pers.KW

Funktionen

zentr.KW

Logbuch

Log

• • Bei einem Telefon vom Typ KX-T7533 oder KX-T7230 konnen Sie die einzelnen Informationen durch Drücken der Amtsleitungstaste in der folgenden Reihenfolge zur Anzeige zu bringen.

Rufnummer des Teilnehmers → Name des Teilnehmers → Gesprächsdauer/Ordnungskennziffer

2.9.3 Verhindern des Einsehens Ihres Logbuchs durch Unbefugte (Logbuchspere für nicht abgefragte Anrufe) [nur KX-T7533, KX-T7536, KX-T7230 und KX-T7235]

Sperren/Freigegeben

Display-Systemtelefon

5

9

Gewünschter Code Gleicher Code

Gespeicherter Code

Heben Sie den Hörer ab.

Wahlen Sie 59.

Geben Sie den Sperrcode (3 Stellen) zweimal oder einmal ein.

Bestätigungston

Legen Sie den Hörer auf.

• Wenn Sie den Code vergessen haben, mit dem Sie ihre Nebenstelle gespeit haben, wenden Sie sichitte an den Abfrageplatz. Der Abfrageplatz kann die Logbuchspierre an ihrer Nebenstelle freigeben (Kontrolle über die Logbuchspierre fur nicht abgefragte Anrufe).

2.9.4 Verwendung eines Systemtelefons vom Typ KX-T7531, KX-T7533, KX-T7536 oder KX-T7235

— Verwendung des KX-T7531
— Verwendung des KX-T7533
— Verwendung des KX-T7235
— Speichern der Name und Rufnummern für Kurzwahl (persönlich)
— Verwendung des KX-T7536
— Übersicht der Displaymeldungen

Verwendung des KX-T7531

Beim Panasonic-Systemtelefon KX-T7531 mit 1-Zeilen-Display konnen Sie Anrufe tätigen und die verschieden Funktionen bequem programmieren, indem Sie den im Display erscheinenden Meldungen folgen. Sie brauchen sich also weder Rufnummern noch Funktionskennziffern zu merken.

Bedienung

1. Drücken Sie die Taste MODE so oft, bis das gewünschte Display erscheint.
2. Drehen Sie das Jog Dial, bis die gewünschte Anzeige erscheint. (Siehe die "Übersicht der Displaymeldungen" auf Seite Page 133.)
3. Drücken Sie die Taste SELECT, um die angezeigte Rufnummer zu wahlen oder die gewünschte Funktion auszuwahlen.
4. Geben Sie ggf. weitere Parameter ein.

• Die Namen und Rufnummern **ussen im voraus gespeichert werden. Siehe Seite Page 132.

Verwendung des KX-T7533

Beim Panasonic-Systemtelefon KX-T7533 mit 3-Zeilen-Display konnen Sie Anrufe tätigen und die verschieden Funktionen bequem programmieren, indem Sie den im Display erscheinenden Mendungen folgen. Sie brauchen sich also weder Rufnummern noch Funktionskennziffern zu merken.

Bedienung

1. Drücken Sie die Umschalttaste SHIFT so oft, bis das dritte Display erscheint.
2. Drücken Sie ggf. die gewünschte Taste.
3. Drehen Sie das Jog Dial, bis der Pfeil auf die gewünschte Anzeige weist. (Siehe die "Übersicht der Displaymeldungen" auf Seite Page 133.)

4. Drücken Sie die Taste "Wahl", um die angezeigte Rufnummer zu wahlen, oder die Taste "Sel", um die gewünschte Funktion auszuwahlen.

5. Geben Sie ggf. weitere Parameter ein.

• Die Namen und Rufnummern **nissen im voraus gespeichert werden. Siehe Seite Page 132.

Verwendung des KX-T7536

Beim Panasonic-Systemtelefon KX-T7536 mit 6-Zeilen-Display konnen Sie Anrufe tätigen und die verschiedene Funktionen bequem programmieren, indem Sie den im Display erscheinenden Mendungen folgen. Sie brauchen sich also weder Rufnummern noch Funktionskennziffern zu merken.

Bedienung über Funktionstasten

1. Drücken Sie die gewünschte Funktionstaste im Ausgangsdisplay.
2. Drehen Sie das Jog Dial, bis der Pfeil auf die gewünschte Anzeige weist. (Siehe die "Übersicht der Displaymeldungen" auf Seite Page 133.)
3. Drücken Sie die Taste "Wahl", um die angezeigte Rufnummer zu wahlen. Oder drücken Sie die Taste "Sel", um die Funktion auszuwahlen, auf die der Pfeil momentan weist, bzw. drücken Sie die Funktionstaste darüber den gewünschten Funktion.
4. Geben Sie ggf. weitere Parameter ein.

• Die Namen und Rufnummern,müssen im voraus gespeichert werden. Siehe Seite Page 132.

Bedienung über Soft-Tasten

1. Drücken Sie die Umschalttaste SHIFT so oft, bis das dritte Display erscheint.
2. Drücken Sie ggf. die gewünschte Taste.
3. Drehen Sie das Jog Dial, bis der Pfeil auf die gewünschte Anzeige weist. (Siehe die "Übersicht der Displaymeldungen" auf Seite Page 133.)
4. Drücken Sie die Taste "Wahl", um die angezeigte Rufnummer zu wahlen, oder die Taste "Sel", um die gewünschte Funktion auszuwahlen.
5. Geben Sie ggf. weitere Parameter ein.

• Die Namen und Rufnummern müssen im voraus gespeichert werden. Siehe Seite Page 132.

Verwendung des KX-T7235

Beim Panasonic-Systemtelefon KX-T7235 mit 6-Zeilen-Display konnen Sie Anrufe tätigen und die verschiedene Funktionen bequem programmieren, indem Sie den im Display erscheinenden Mendungen folgen. Sie brauchen sich also weder Rufnummern noch Funktionskennziffern zu merken.

Bedienung

1. Drücken Sie die gewünschte Funktionstaste im Ausgangsdisplay.
2. Drücken Sie die gewünschte Funktionstaste oder die Taste "Vor", bis die gewünschte Anzeige erscheint. (Siehe die "Übersicht der Displaymeldungen" auf Seite Page 133.)
3. Drücken Sie die Funktionstaste geben der gewündsten Rufnummer oder Funktion.
4. Geben Sie ggf. weitere Parameter ein.

• Die Namen und Rufnummern müssen im voraus gespeichert werden. Siehe Seite Page 132.

Speichern der Name und Rufnummern für Kurzwahl (persönlich)

"\")" und "#" sowie SIGNAL, PAUSE, GEHEIM (INTERNVERBINDUNG) und "-": Bindestrich (KONFERENZ) können ebenfalls gespeichert werden..
2 Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite Page 171.

Übersicht der Displaymeldungen

Sie konnen auf die folgenden Leistungsmerkmale zugreifen. Die in der nachstehenden Tabelle aufgelisteten Displaymeldungen werden aufgerufen, indem Sie das Jog Dial drehen oder nach Auswahl von "Funktionen" die Taste "Vor" oder "Rück" drücken. Einzelheiten zur Bedienung finden Sie auf den in der Spalte rechts angegebenen Seiten.

DISPLAYMELDUNG (KX-T7536/KX-T7235)	DISPLAYMELDUNG (KX-T7531/KX-T7533)	FUNKTIONSBESCHREIBUNG
Abwesenheit Aus	Abwesenheit Aus	Zum Löschen der Abwesenheitsmeldung. Siehe Seite Page 77 und 2-48.
Abwesenheit Ein (1-9)	Abwesenheit Ein 1-9	Zum Hinterlassen einer Abwesenheitsmeldung. Siehe Seite Page 75 und 76.
Ruf heranholen/Gruppe	Grp. Ruf holen	Zum Heranholen eines Rufes innerhalb ihrer Nebenstellengruppe. Siehe Seite Page 49 und 2-27.
Gesprach parken (0-9)	Gesprach parken 0-9	Zum Legen eines Geschäfts ins Halten in einer Parkzone. Siehe Seite Page 56 und Page 57.
Ber. Klasse Primär (Nst)	B. Klasse Primär Nst	Zur Auswahr der primären Berechtigungsklasse für eine Nebenstelle*. Siehe Seite 3-6.
Ber. Klasse (Nst) Sekund.	B. Klasse Sekund Nst	Zur Auswahr der sekundären Berechtigungsklasse für eine Nebenstelle*. Siehe Seite 3-6.
Externe HGM Ein/Aus	Ext. HGM Ein/Aus	Zum Ein- und Ausschalten der Hintergrundmusik*. Siehe Seite Page 144.
Anrufliste Aus (Nst)	Anrufliste Aus Nst	Zum Löschen einer Nachricht. Siehe Seite 2-18 und 2-19.
Anrufliste Ein (Nst)	Anrufliste Ein Nst	Zum Hinterlassen einer Nachricht, damit Sie zusückgerufen werden. Siehe Seite 2-18 und 2-19.
Nacht Auto/Ein/Aus (0-2)	Nacht 0-2	Zum Umschalten der Nacht-Betriebsart zwischen automatischer Nachtschaltung (Auto), Nachtschaltung (Ein) und Tagschaltung (Aus)*. (Vorprogrammierte Nebenstellen können die Betriebsart ebenfalls umschalten.) Siehe Seite Page 141 und Page 142.
Antwort ex. (1-4) Durchs.	Antw. ext. Durch 1-4	Zum Beantworteten einer externen Durchsage. Siehe Seite Page 51 und Page 87.
Antwort Grp. Durchsage	Autw. Grp. Durch	Zum Beantworteten einer Durchsage über ein Telefon in der gleichen Nebenstellengruppe. Siehe Seite Page 88.
Ext. Durchasage (0-4)	Ext. Durchasage 0-4	Für Durchsagen über externe Laufsprecher. Siehe Seite Page 81 und Page 82.
Grp. Durchsage (00-16)	Grp. Durchsage 00-16	Für Durchsagen an alle Gruppen oder nur eine bestimmte Nebenstellengruppe. Siehe Seite Page 82 und Page 83.
Parallelruf Ein/ (1/0) Aus	Parallelruf 1/0	Zur Answahl, ob ein parallel angeschlossenes Standardtelefon beim Empfang von Anrufen{lautet(Ein) oder nicht(Aus).Siehe Seite Page 103.

• These Meldung wird nur im Display des Abfrageplatzes angezeigt.

Funktion Rufweiterleitung/Anrufschutz:

Sie können auch auf die Funktionen Rufweiterleitung und Anrufschutz zugreifen, indem Sie den Hörer abheben und die Taste RUFWEITERLEITUNG/ANRUFSCHUTZ drücken, wonach die folgenden Displays erschienen. Einzelheiten zur Bedienung finden Sie in den entsprechenden Abschnitten thesek Kapitels. Thiser Displaybetrieb steht nur bei den Modellen KX-T7536 und KXT7235 zur Verfügung.

RWL/ARS löschen Anrufschutz →0/*/Nst RWL Sofort →Nst RWL bei Besetzt →Nst RWL nach Zeit →Nst Menuüück Vor

RWL Besetzt/n.Zeit →Nst

RWL Intern/Amt →Rufnr.

RWL folgt von →Nst

RWL folgtlöschen →Nst

Menu ↓ück Vor

Abschnitt 3

Sonderfunktionen am Abfrageplatz

Dieses Kapitel erläutert die Steuerung von Nebenstellen und System vom Abfrageplatz aus. Das System unterstützt bis zu zwei Abfragepläte.

3.1 Nebenstellen-Steuerung

3.1.1 Zuordnen der Berechtigungsklasse

Durch Umschalten der Berechtigungsklasse kann der Abfrageplatz den Primär- oder Sekundärstatus jeder Nebenstelle festlegen.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 79.

Wahlen Sie 1 für Primarstatus oder 3 für Sekundärstatus.

Bestätigungston

Wahlen Sie die Nebenstellennummer.

Legen Sie den Hörer auf.

T7531

Bestätigungston

Drucken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog
Dial, bis “B.Klasse
Primär” oder “B.Klasse
Sekund” angezeigt wird.

Drucken Sie SELECT.

Wahlen Sie die Nebenstellennummer.

Legen Sie den Hörer auf.

T7533

→B.Klasse Primär B.Klasse Sekund Menu Se

Drucken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drucken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "B.Klasse Primar" oder "B.Klasse Sekund" weist.

Drucken Sie "Sel".

Nebenstellen-Nr

Bestätigungston

Legen Sie den Hörer auf.

Wahlen Sie die Nebenstellennummer.

3.1.2 Ändern der Einstellungen

Posten	Programmiereingabe
Freigeben oder Sperren einer Nebenstelle (Fernkontrolle über die Nebenstellensperre)	0 1 Nebenstellen-Nr.* X X=1:Freigeben 2:Sperren
Freigeben der Logbuchspierre (Kontrolle über die Logbuchspierre für nicht abgefragte Anrufe)	0 2 Nebenstellen-Nr.*
Löschen des Passwords für Vorabfrage (Kontrolle über das Vorabfrage-Password)	0 3 Nebenstellen-Nr.*

• Um die Einstellung für alle Nebenstellen wirksam zu machen, drücken Sie die Taste "×".

3.2 Systemsteuerung

3.2.1 Weiterschalten eines wartenden Rufes (Automatischer Überlauf/Schnelle Rufweiterschaltung)

Für Abfrageplatz 1 (Ohre Nebenstelle) kann eine Warteschlange eingerichtet werden. Ist Ihr Abfrageplatz besetzt und treffen mehr Rufe ein, als die Warteschlange lang ist, so erfolgt ein automatischer Überlauf zum Abfrageplatz 2.

Sie können den Zustand der Warteschlange jederzeit anhand des Leuchteelements der Taste "Schnelle Rufweiterschaltung" überprüfen und das erste Geschäft in der Warteschlange zu einer vorher festgelegten Nebenstelle vermitteltn.

Schnelle Rufweiterschaltung

Systemtelefon

(Schnelle Rufweiterschaltung)

Drucken Sie "Schnelle Rufweiterschaltung".

• Das Leuchtelement der Taste "Schnelle Rufweiterschaltung" zeigt den aktuellen Zustand wie folgt an:

Aus: Kein Ruf in der Warteschlange

Leuchtet rot: Mindestens ein Ruf in der Warteschlange

Blinkt grün: Mehr Rufe als die vorher festgelegte Länge der Warteschlange

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Schnelle Rufweiterschaltung".

3.2.2 Tag-/Nachtschaltung

Automatische Nachtschaltung:

Das System schaltet täglich zur programmierten Zeit zwischen Tag- und Nachbetrieb um.

Manuelle Nachtschaltung:

Sie konnen zu jedem gewünschten Zeitpunkt zwischen Tag- und Nachtschaltung wechseln.

Systemtelefon/Standardtelefon
Heben Sie den Hörer ab.

Wahlen Sie 78.

Wahlen Sie die gewünschte Nummer (0 bis 2).

Bestätigungston

Legen Sie den Hörer auf.

T7531
Drucken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog Dial, bis "Nacht" angezeigt wird.

Drucken Sie SELECT.

Automatisch

Manuell Tag

Wahlen Sie die gewünschte Nummer (0 bis 2).

Bestätigungston

Legen Sie den Hörer auf.

T7533
Drucken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drucken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Nacht" weist.

Drucken Sie "Sel".

Automatisch

Manuell Tag
Manuell Nacht

Bestätigungston

Legen Sie den Hörer auf.
Wahlen Sie die gewünschte Nummer (0 bis 2).

• Bei jedem Drücken der Taste "Nacht" wird abwechselnd zwischen Tag- und Nachtschaltung umgeschaltet. Durch Drücken der Taste kann außer dem von der automatischen auf die manuelle Betriebsart umgeschaltet werden, aber nicht umgekehrt.
  Um die aktuelle Betriebsart zu prufen, drücken Sie die Taste "#" bei aufgelegtem Hörer.
• Das Leuchtelement der Taste "Nacht" zeigt den aktuellen Zustand wie folgt an:

Aus: Tagschaltung

Leuchtet rot: Nachtschaltung

• An vorher festgelegten Nebenstellen kann die Betriebsart der Tag-/Nachtschaltung ebenfalls geändert werden.

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Nacht".

3.2.3 Einsatzen der externen Hintergrundmusik

Systemtelefon/Standardtelefon

Bestätigungston

Heben Sie den Hörer ab.

Wahlen Sie 65.

Legen Sie den Hörer auf.

T7531

Drucken Sie MODE, bis "Funktionen" angezeigt wird.

Drehen Sie das Jog
Dial, bis "Ext.HGM
Ein/Aus" angezeigt wird.

Drucken Sie SELECT.

Legen Sie den Hörer auf.

T7533

Drucken Sie die Umschalttaste SHIFT, bis "Fkt." angezeigt wird.

Drucken Sie "Fkt."

Drehen Sie das Jog Dial, bis der Pfeil auf "Ext.HGM Ein/Aus"weist.

Drucken Sie "Sel".

Legen Sie den Hörer auf.

T7536 / T7235

Funktionen

Drucken Sie "Funktionen".

External HGM Ein/Aus

Drucken Sie "Externe HGM Ein/Aus".

Legen Sie den Hörer auf.

3.2.4 Aufsprechen von Ansagetexten

Ansageltere:

Dienen als Begrüfung sowie zur Bedienerführung, wenn ein externer Teilnehmer ihre Firma anruft, um eine bestimmte Nebenstelle oder eine externe Nummer direkt zu erreichen, ohne den Abfrageplatz in Anspruch zunehmen. Bis zu vier verschiedene Ansagetexte können aufgezeichnet werden.

Terminrufnachtrecht:

Wird hauptsächlich als Wecknachtrecht verwendet, die wiedergegeben wird, wenn der Weckruf beantwortet wird. Nur eine einzige Terminrufnachtrecht kann aufgezeichnet werden. Sie können eine aufgesprochene Nachricht zur Kontrolle wiedergeben halten.

Aufsprechen

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 7121.

Ansagetext-Nr.

Bestätigungston

Sprechen Sie die Meldung auf.

Bestätigungston

Die Nachricht wird wiedergegeben.

Bestätigungston

Legen Sie den Hörer auf.

Wiedergeben

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 7122.

Ansagetext-Nr.

Bestätigungston

Die Nachricht wird wiedergegeben.

Bestätigungston

Legen Sie den Hörer auf.

• Um die Aufzeichnung oder Wiedergabe zu stoppen, drücken Sie die Taste KURZWAHL/ SPEICHERN.

- Aufzeichnungs-Zeitgrenze

Die Gesamtlicher der Nachricht darft 64 Sekunden nicht überschreiben (Standardrestellungen: 32 Sekunden für Ansagetext 1 und 3, und 0 Sekunden für Ansagetext 2 und 4).

• Um diese Funktion nutzen zu können, muss die entsprechende optionale Baugruppe in ihrer Telefonanlage installiert sein.

3.2.5 Verwendung der Tasten ANTWORTEN und TRENNEN [nur KX-T7541]

Die Tasten ANTWORTEN und TRENNEN der Systemkonsole sind besonderss praktisch, wenn eine Sprechgarnitur am Abfrageplatz benutzt wird. Mit Hilfe der Taste ANTWORTEN können Sie alle am zugeordneten Telefon ankommenden Anrufe beantworten.

Mit Hilfe der Taste TRENNNEN konnen Sie die Verbindung während oder nach einem Geschäfttrennen oder die Vermittlung eines Anrufes beenden.

Anrufe entgegennehmen

Systemtelefon & T7541

Drucken Sie ANTWORTEN.

Sprechen Sie mit dem Teilnehmer.

Vermitteln eines Anrufes

Systemtelefon & T7541

Während eines Geschäfts über die Sprechgarnitur oder im Freisprechbetrieb

Drucken Sie
VERMITTELN.

Wahlen Sie die Nebenstellennummer oder drücken Sie die entsprechende Nebenstellenzlieltaste.

Der Teilnehmer antwortet.

Drucken Sie TRENNEN

Vermittlung eines externen Anrufs an eine Nebenstelle auf einen Tastendruck

Systemtelefon & T7541

Während eines Geschäfts über die Sprechgarnitur oder im Freisprechbetrieb

Der Teilnehmer antwortet.

Drucken Sie die entsprchende Nebenstellenzieltaste.

Drucken Sie TRENNNEN.

Das externe Geschäft wird ins Halten gelegt und die Zielnebenstelle sofort gerufen.

3.2.6 Hotelanwendungen

— Einhecken/Aushecken
— Warnanzeige bei unbeantwortetem Weckruf
— Einstellen des Alarms für andere Nebenstellen
— Ausdrucken von Informationen über Hotelzimmer

Im Einheckmodus erfolgt die Umschaltung auf die primäre Berechtigungsklasse, und der interne Gebührenzahler wird automatisch gelöscht. Im Ausheckmodus wird auf die sekundäre Berechtigungsklasse umschaltet; außerdem werden der Gebührenzahler, die Rechnung für die Minibar und sonstige Belege ausgedrucht. Die Nebenstellenzieltasten bereits eingechcker Nebenstellen leuchten während des Vorganges auf.

Einhecken

Auschecken

Die Beträge für Telefonggebühren und Minibar können geändert werden. Dazu geben Sie den neuen Betrag ein, nachdem Sie die Taste "Telefon" bzw. "Minibar" gedrückt haben.

Beisiel des Datenausdrucks

Check in : 30.Jan.99 17:30

Check out : 31.Jan.99 00:15

Zimmer : 201

Telefonggebühren

11.22 (MwSt.

0.0%

0.0)

Minbar

44000.33 (MwSt.

0.0%

0.0)

Sonstiges

55.00 (MwSt.

0.0%

0.0)

Summe

DM 44066.55 (MwSt.

Summe=

0.0)

Einstellen des Alarms für andere Nebenstellen (Weckruf)

Einschalten

• Der Abfrageplatz kann bei Bedarf eine Sprachmitteilung aufsprechen. (Einzelheiten hierzu finden Sie im Abschnitt "Aufsprechen von Ansagetexten".)

Ausschalten

Aussenhalten (Fortsetzung)

Prüfen der Einstellung

• Wenn der tägliche Alarm eingestellt ist, entscheidet " * " rechts im Display.

Warnanzeige bei unbeantwortetem Weckruf [nur KX-T7536, KX-T7235]

Falls ein Gast einen Weckruf nicht beantwortet hat, blinkt das Leuchtelement der Taste "Weckrufalarm". Durch Drücken der Taste "Weckrufalarm" konnen Sie prufen, welche Nebenstelle den Weckruf nicht beantwortet hat.

T7536 / T7235

Wunschgemäß Einrichtung ihrer Nebenstelle

Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Taste "Weckrufalarm".

Ausdrucken von Informationen über Hotelzimmer

Informationen über Hotelzimmer können vom Telefon in jedem Zimmer ausgedruckt werden. Dazu können die vorprogrammierten Meldungen Nr. 6 bis 9 verwendet werden.

Meldung 6: "Aufgeräumt"

Meldung 7: "Minbar DM%%%.%"

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 750.

Meldungs-Nr.

Wahlen Sie eine Meldungsummer (6 bis 9).

Parameter

Geben Sie ggf. einen Parameter ein.

Legen Sie den Hörer auf.

Beisiel des Datenausdrucks

Datum	Zeit	Nst	Kst	Al	Rufnummer	Ruf	Dauer	Gebühren:DM	Code	Z
24.03.99	14:09	221			Aufgeräumt
24.03.99	10:23	230			Minibar DM 535.5

3.2.7 Ausdrucken des System-Arbeitsreports

Der System-Arbeitsreport enthalt die folgenden Informationen:

Anzahl ankommender und entgegenogenmener Anrufe
- Anzahl der entgegenogenommen Anrufe als Prozentsatz der Gesamtanzahl aller ankommenden Rufe
Anzahl der Leitungsbelegungen und erfolgreichen Verbindungen
- Anzahl der erfolgreichen Verbindungen als Prozentsatz der Gesamtanzahl der Rufversuche
Durchschnittliche Geschäftsdauer

Dieser Report kann auch vom Manager ausgedruckt werden.

Systemtelefon/Standardtelefon

Heben Sie den Hörer ab.

Wahlen Sie 794.

Wahlen Sie 1 zum Drucken oder 0 zum Löschen.

Legen Sie den Hörer auf.

********************************************************************

Systemarbeitsreport

***********************************************************************

[1] Aufzeichnungszeitraum

Start : 1. JAN 1997 12:00

Ende: 1.JAN 1997 7:23

[2] Ankommende Verbindungen

AL 01 02 03

Ankommende Rufe 44 38 47

Anon 203744

3.2.8 Bei Anschluss eines externen Sensors

Wenn ein Gerät, das an den externen Sensor angeschlossen ist, aktiv wird, erfolgt eine Signalisierung von Abfrageplatz 1 (Ihrer Nebenstelle) anhand eines Alarmsignals und einer Displaymeldung.

Quittieren des Alarmsignals

Systemtelefon/Standardtelefon

Wahlton

Heben Sie den

Hörer ab.

Legen Sie den

Hörer auf.

• Wenn Sie das Alarmsignal nicht innerhalb von 60 Sekunden quittieren, wird es automatisch ausgeschaltet.
• Wenn Sie bei Aktivierung des externen Sensors ein Geschäft führen, beginnnt die Ausgabe des Alarmsignals, sobald Sie das Geschäft beendet haben.

Abschnitt 4

Wunschgemäß Einrichtung von Nebenstellen und Anlage

Dieses Kapitel erläutert, wie Sie ihre Nebenstelle und das System wunschgemäß einrichten konnen. Suchen Sie die gewünschte Einstellung aus und behmen Sie die erforderliche Programmierung anhand der folgenden Anweisungen vor.

4.1 Wunschgemäß Einrichtung ihrer Nebenstelle (Nebenstellenprogrammierung)

4.1.1 Wunschgemäß Einrichtung ihrer Nebenstelle (Nebenstellenprogrammierung)

Bei Verwendung eines Panasonic-Systemtelefons (z.B. des KX-T7536) können Sie verschiedene Funktionen wunschgemäß programmieren. Dazu gehoren Änderungen der Grundeinstellungen sowie die wunschgemäß Belegung von programmierbaren Tasten mit Funktionen.

• Bevor Sie den Arbeitsplatz wechseln, achten Sie darauf, alle Einstellungen an ihrer alten Nebenstelle aus dem Speicher zu löschen, damit der neue Benutzer seine eigene Programmierung von den Standardeinstellungen aus vornehmen kann.

4.1.2 Grundeinstellungen

Die Grundeinstellungen werden in Fettdruck innerhalb der schattierten Felder gezeigt. Suchen Sie die zur Programmierung gewünschten Posten auf und markieren Sie sie.

• Wenn innerhalb von einer Minute nach Aktivieren des Modus Nebenstellenprogrammierung keine Eingabe vorgenommen wird, erfolgt eine automatische Umschaltung auf den Normalzustand.
• Zum Verlassen des Modus Nebenstellenprogrammierung haben Sie einfach den Hörer ab.

Posten	Auswahr	Programmiereingabe
Welche Leitung soll belegt werden, wenn Sie den Hörer abehen, um einen Anruf zu tätigen? (Vorzugsbelegung)	Keine Leitung	1 1
	Eine frei Amsleitung	1 2
	Eine vorprogrammierte Amsleitung	1 3 Amtsleitungs-Nr. (01-54)
	Die Internleitung	1 INT' U
Welche Leitung soll belegt werden, wenn Sie den Hörer abehen, um einen Anruf entgegenzunehmen? (Vorrangabfrage)	Keine Leitung	2 1
	Die lautende Amsleitung	2 2
	Eine vorprogrammierte Amsleitung	2 3 Amtsleitungs-Nr. (01-54)
Wie soll die Funktion “Zielwahl” aktiviert werden? (Zielwahl mit automatischem Freisprechen)	Durch Abheben des Hörers und Drücken der Zielwahltaste	3 1
	Durch Drücken der Zielwahltaste	3 2
Posten	Ausbuhl	Programmiereingabe
Wie sollen Internrufe empfangen werden? (Signalisierung von Internrufen)	Durch Rufton	4 1
	Direkt (Die Stimme des anrufenden Teilnehmers wird gehört, ohne dass Ihr Telefon vorherläutet.)	4 2
Sollen zwei verschiedene Aufmierksamkeitstöne für externe und intere Rufe verwendet werden? (Aufmierksamkeitston)	Nein (gleicher Aufmierksamkeitston)	5 1
	Ja (zwei verschiedene Töne)	5 2
Soll ein Eingabeton zur Bestätigung ausgegeben werden? (Eingabeton)	Nein	7 1
	Ja	7 2
Soll der Hörer oder eine Sprechgarnitur verwendet werden? (Auswahl Hörer/Sprechgarnitur)	Hörer	8 1
	Sprechgarnitur	8 2
Welcher Voice-Mail-Dienst soll verwendet werden, wenn ein Anrufer eine Nachricht in Ihrer Mailbox hinterlässt? (Vorabfrage-Betriebsart)	Sie konnen die Nachricht über den eingebauten Lautsprecher mithören (Freisprechmodus).	* 1 1
	Nur ein Warnton wird gehört (Privatmodus).	* 1 2

Prüfen der aktuellen Einstellung

Löschen aller Einstellungen

Drucken Sie PROG.oder PAUSE.

Wahlen Sie 99#.

Drucken Sie SPEICHERN.

Drucken Sie PROG.oder PAUSE.

4.1.3 Belegung der variablen Funktionstasten

Jede variable Funktionstaste (MF = Multifunktionstaste, PFL = Programmierbare Funktionstaste mit Leuchtelement, PF = Programmierbare Funktionstaste) kann mit einer der in der nachstehenden Tabelle aufgelisteten Funktionen belegt werden. Wenn Ihr Telefon beispielsweise eine größere Anzahl von Amtsleitungstasten aufweist als Amtsleitungen zur Verfügung stehen, können Sie eine freieme Amsletungstaste als Zielwahltaste programmieren.

Taste	Programmierbare Funktionstaste			Programmiereingabe
	MF	PFL	PF
Amtssammeltaste	✓			*
Amsbündeltaste	✓			# Amsbündel-Nr. (1-8)
Amszieltaste	✓			0 Amsleitungs-Nr. (01-54)
Nebenstellenzieltaste	✓	✓		1 Nebenstellen-Nr.
Zielwahltaste	✓	✓	✓	2 Gewünschte Rufnummer*1 (maximal 24 Ziffern)
Taste “NACHRICHT”	✓	✓		3
Taste “Rufweiterleitung/Anrufschutz”	✓	✓	✓	4
Taste “Merken”	✓	✓	✓	5
Projekttaste	✓	✓	✓	6
Konferenztaste	✓	✓	✓	7
Taste “Log-In/Log-Out” *2	✓			8 0 Gruppen-Nr
Taste “Schnelle Rufweiterleitung”	✓			8 1 Nebenstellen-Nr.
“Voice-Mail-Taste VERMITTELN” *3	✓	✓	✓	8 2 Voice-Mail-Nebenstellen-Nr.
Taste “Mitschneiden” *3	✓	✓		8 3 Voice-Mail-Nebenstellen-Nr.
Taste “Mitschneiden Mailbox” *3	✓	✓		8 4 Voice-Mail-Nebenstellen-Nr.
Taste “Vorabfrage” *3	✓	✓		8 5

Taste	Programmierbare Funktionstaste			Programmiereingabe
	MF	PFL	PF
Nachtschaltung *2	✓	✓		8 0 0
Sperre gegen Heranholen eines Rufes *2	✓	✓		8 0 1
Anklopfen *4	✓	✓		8 0 2
Verhindern der Rufnummernübermittlung zum angerufen Teilnehmer (CLIR) *2	✓	✓		8 0 3
Verhindern der Rufnummernübermittlung zum anrufenden Teilnehmer (COLR) *2	✓	✓		8 0 4
Herausschalten aus der Durchwahr *2	✓	✓		8 0 5
Aufschalten *2	✓	✓		8 0 6
Durchsagesperre *2	✓	✓		8 0 7
Parallelruf *2	✓	✓		8 0 8
Direktruf nach Zeit	✓	✓		8 0 9
Rufweiterleitung von Anrufgruppe *2	✓	✓		8 1 0 Weiterleitende Gruppe
Rufweiterleitung von Türsprechstelle auf Amtsleitung *2	✓	✓		8 1 1 Türsprechstellen- Nr. (1-2)
Zielwahl mit automatischem Halten	✓	✓	✓	8 # Gewünschte Nummer*1 (maximal 24 Ziffern)
Trennen	✓	✓	✓	9
Taste "Vorabfrage{löschen}" *3	✓	✓		8 6
Weckrufalarm	✓			8 7
Phantom-Taste	✓	✓		8 8 Phantom-Nebenstellen-Nr.

• "1"※" und "#" sowie SIGNAL, PAUSE, GEHEIM (INTERNVERBINDUNG) und "-": Bindestrich (KONFERENZ) können eben falls gespeichert werden.

Wenn eine gespeicherte Rufnummer nicht im Display angezeigt werden soll, drücken Sie die Taste GEHEIM (INTERNVERBINDUNG) vor und hinter Privatnummern.

-Achten Sie vor dem Speichern einer externen Rufnummer darauf, eine Amtskennziffer (0, bzw. 81 bis 88) einzugeben.

-Wenn die Eingabe eines Projektcodes erforderlich ist, geben Sie diesen vor der Amtskennziffer ein.

• '2 Durch Drücken dieser Taste bei aufgelegtem Hörer oder beim Hören des Freizeichens wird die Einstellung der entsprechenden Funktion umgeschaltet (zwischen EIN und AUS).
• ^3 These Taste dient zur Unterstützung von Voice-Mail-Systemen.
• ^4 Bei jedem Drücken dieser Taste wird in der folgenden Reihenfolge zwischen den einzelnen Funktionen umgeschaltet:

• Zum Verlassen des Modus Nebenstellenprogrammierung haben Sie einfach den Hörer ab.

Auswahl der Ruftone für Amtstasten (nur digitales Systemtelefon)

Ändern des Ruftons für Internrufe (nur digitales Systemtelefon)

Ein- und Ausschalten des Rufsignals der Phantom-Nebenstelle (nur digitales Systemtelefon)

Löschen einer Tastenbelegung

4.1.4 Gebührenerfassung[nur vorprogrammierte Nebenstelle]

Posten	Programmiereingabe
Anzeigen der Gebühreinheiten pro Nebenstelle	1 Nebenstellen-Nr. Sel
Löschen der Gebühren pro Nebenstelle	1 Nebenstellen-Nr. Entf →/→
Anzeigen der Gebühreinheiten pro Amtsleitung	2 Amtsleitungs-Nr. (01-54) Sel
Anzeigen der Gesamtgebühreinheiten	3 Sel
Anzeigen der Gebühreinheiten nach Projektcodes	4 Projektnummer (001-128) Sel
Löschen von Gebühreinheiten nach Projektcodes	4 Projektnummer (001-128) Entf →/→
Löschen der Gebühren aller Amtsleitungen, Projektcodes und Kostenstellen	6 Entf [Datum und Uhrzeit der letzten Lösung werden angezeigt.] →/→
Löschen der Gebühren aller Nebenstellen	6 Vor Entf [Datum und Uhrzeit der letzten Lösung werden angezeigt.] →/→
Ausdrucken der Gesamtgebühren (Gebühren aller Amtsleitungen, Projektcodes und Kostenstellen), der Gebühren aller Nebenstellen oder der Gebühren pro Nebenstelle über Geschapsdatenerfassung	7 1 Gesamtgebühren
	7 2 Gebühren aller Nebenstellen
	7 3 Nebenstellen-Nr. Gebühren pro Nebenstelle
Einrichten von Projektten	8 Projektnummer Entf Neuer Projektcode →/→
	(001-128) (10 Stellen)
Anzeigen der Gebühreinheiten pro Kostenstelle	9 Kostenstellen-Nr. Sel
Löschen der Gebühren pro Kostenstelle	9 Kostenstellen-Nr. Entf →/→

• Ein Ausdrucken der Gebühreinheiten von Projektnummer 01 über Gesprächsdatenerfassung ist nicht möglich.

4.2 Wunschgemäß Einrichtung des Systems (Systemprogrammierung)

4.2.1 Informationen zur Programmierung

Sie können Ihr System den jeweiligen Erfordernissen anpassen und die Nutzungsbedingungen jeder Nebenstelle durch Berechtigungsklassen usw. festlegen. Beispielsweise kann das Tätigten von Amtsgesprächen an bestimmten Nebenstellen durch eine Wahlkontrolle eingeschränkt werden. Außen dem können die programmierten Systemdaten, z.B. für die zentrale Kurzwahl, von allen Nebenstellen benutzt werden.

Bei der Installation ist Ihr System bereits mit werkseitigen Voreinstellungen (Standardeinstellungen) versehen. Die meisten Systemprogrammierungen werden vom Fachhändler vorgenommen.itte konsultieren Sie ihren Fachhändler fur Informationen im Zusammenhang mit Systemanwendungen und einer Neuprogrammierung.

In diesen Handbuch werden nur die am früigsten verwendeten Programme (Benutzerprogrammierung) erläutert. Wenn Sie die Einstellungen der folgenden Funktionen ändern wollen, können diese von dazu befugten Nebenstellen jederzeit neu programmiert werden.

Die folgenden Programme stehen zur Verfügung (Programmnummer)

Datum/Uhrzeit (000)
Eingabe von Nummern und Namen für zentrale Kurzwahl (001/002)
Eingabe von Nummern und Name für Nebenstellen (003/004)

Erforderliches Telefon

Panasonic-Systemtelefon mit Display (z.B. KX-T7533, KX-T7536)

Benutzer-Password

Um in den Programmiermodus zu gelangen, müssen Sie ein Benutzer-Password (4 bis 7 Stellen) eingeben. Diese Password sollte im voraus über Systemprogrammierung festgelegt werden. Überprüfen Sie Ihr Password (Standardeinstellung: 1234).

Voraussetzungen

Nur eine einzige Nebenstelle, mit aufgelegtem Hörer und ohne ins Halten gelegte Geschäfte, kann jeweils zur Systemprogrammierung verwendet werden. Falls an einer anderen Nebenstelle momentan eine Systemprogrammierung erfolgt, erscheidt die Meldung "Nicht möglich" im Display.

Programmierliste

Notieren Sie sich die gewünschten Einstellungen aller zu programmierenden Posten in der Programmierliste, bevor Sie mit der Programmierung beginnen. Diese Beste erleichtert die Programmierung und ermöglicht später jederzeit eine bequeme Bezugnahme.

Schablone für Tastenbelegung

Zusammen mit dem Telefon wird eine Papierschablone für die Tastenbelegung im Programmiermodus geleiefert.

Verwenden Sie diese Schablone bei der Programmierung, da die Tasten im Programmiermodus anders belegt sind (Overlay-Tasten) als im Normalbetrieb. Achten Sie darauf, die Schablone richtig auf das Telefon zu legen.

Bei bestimmten Telefontypen werden die erforderlichen Funktionen bereits angezeigt, so dass die Schablone überflüssig ist.

KX-T7536 mit aufgelegter Schablone

Display

Das Display gibt Ohnen jeweils kontextbezogene Hinweise bei der Programmierung. Mehrzeilige Displays zeigen außer dem die verfügbaren Funktionen an. Folgen Sie den Anweisungen, die in jedem Schritt angezeigt werden. Die folgenden Abbildung zeigen Beispiele des Displays nach Aktvieren des Programmiermodus.

Die Info-Zeile zeigt Ohnen, was Sie tun sollen den oder welche Auswahl Sie treffen sollen. Auch konnen Sie damit die Eingabe überprüfen, die Sie gerade gemacht haben. Wenn z.B. "Anschl.?> angezeigt wird, geben Sie die Anschluss-Nummer ein. Da maximal 16 Stellen angezeigt werden, drücken Sie ggf. die Taste bzw. , um den angezeigten Ausschnitt nach rechts oder links zu verlagern. Die Funktion-Zeile informiert Sie darüber, mit welchen Funktionen die Soft-Tasten momentan beegt sind. Wenn das Leuchtelement der Umschalttaste SHIFT darüber dem Display leuchtet, konnen mit jeder Soft-Taste jeweils zwei Funktionen eingeschaltet werden.

Um zwischen diesen beiden verfügbaren Alternativen zu wechseln, drücken Sie die Umschalttaste SHIFT.

Anschluss-Nummer/Nebenstellennummer

Jeder Anschluss-Nummer sind bestimmte Programmierungen zugewiesen. Die Anschluss-Nummer kennzeichnet den Nebenstellen-Port der Anlage, an den Ihr Telefon angeschlossen ist. Ist die Porterweiterung (TWIN-Port) aktiviert, und es sind gleichzeitig ein Systemtelefon und ein Standardtelefon mit entsprechenden Nebenstellennummern an den gleichen Anschluss angeschlossen, so wird die Anschluss-Nummer in zwei Teile geteilt. Am Anschluss XX besitzt das Systemtelefon die Anschluss-Nummer XX-1, das Standardtelefon die Anschluss-Nummer XX-2.

Selbst wenn keine Porterweiterung für die betreffende Nebenstelle aktiviert ist, erscheidt u.U. "XX-2" im Display.

Um die Anschluss-Nummer oder Nebenstellennummer Ihres Telefons zu überprüfen, verfahren Sie wie folgt.

Wenn die Anschluss-Nummer/ Nebenstellennummer unbekannt ist

Nach der Überprüfung

Bestätigung der Ungabe

Um ihre Eingabe nach dem Speichern von Programmierdaten zu bestätigten:

Leuchtelement der Taste SPEICHERN: Leuchtet rot.
Quittierungstöne:

— Bestätigungston (ein Piepton): Die Speicherung wurde vollzogen.
— Alarmton (drei Pieptone): Die Speicherung wurde nicht vollzogen.

Erläuterung der Symbole

In den Programmieranweisungen werden verschiedene Symbole verwendet. Diese haben folgende Bedeutungen:

Geben Sie die Programmnummer ein (xxx = vorgeschriebene Nummer)

Drücken Sie die entsprechende Taste am Telefon oder die Soft-Taste unterhalb der entsprechenden Displayanzeige.

Vor : "Vor" wird angezeigt.

In thisem Fall stehen die beiden folgenden Methoden zur Verfugung:

WEITER

• Drücken Sie die Taste ( ) WEITER.
• Drücken Sie die Soft-Taste unter der Displayanzeige "Vor".

Die Displayanzeigen "Sel+", "Sel-" und "Sel" bedeuten "AUSWAHL". "Entf" bedeutet "LOSCHEN".

Betätigten Sie die entsprechende Taste so oft, bis die gewünschte Anzeige im Display erscheint.

Nehmen Sie die gewünschte Eingabe vor.

Anschluss-Nr. : "Anschl.?" wird angezeigt. Geben Sie die Anschluss-Nummer ein.

Programmierverfahren

Die grundlegenden Programmierschritte werden nachstehend gezeigt.

1. Programmiermodus aktivieren

Drucken Sie PROG.
oder PAUSE.

Wahlen Sie

Geben Sie Ihr Password ein.

2. Programmieren

• Um eine Eingabe zu Löschen oder zu ändern, drücken Sie die Taste LÖSCHEN (VERMITTELN).
• Um ihre Eingabe nach dem Speichern von Programmierdaten zu bestätigten:

Leuchtelement der Taste SPEICHERN: Leuchtet rot.

• Quittierungstone: Bestätigungston (ein Piepton): Die Speicherung wurde vollzogen. Alarmton (drei Pieptone): Die Speicherung wurde nicht vollzogen.

• Zum Verlassen des Programmiermodus haben Sie einfach den Hörer ab.

3. Verlassen des Programmiermodus

PROG.

ODER

Drucken Sie PROG.

oder PAUSE.

Eingabe von Zeichen

Zur Eingabe von Buchstaben und anderen alphanumericischen Zeichen für Namen und Nachrichten gehen Sie wie nachstehend erlautert vor. Die Umsetzungstabellen auf dieser und der{nachsten Seite zeigen die Zeichen, die fur jeder Taste zur Verfugung stehen. Zur Eingabe von Buchstaben drücken Sie die entsprechende alphanumericische Taste. Beispiel: Taste "2" kann zur Eingabe von A, a, B, b, C und c verwendet werden.

Zeichen eingeben

• Drücken Sie die gewünschte alphanumericische Taste.
• Drücken Sie die entsprechende Soft-Taste, drücken Sie die Taste AUSWAHL (AUTOMATISCHE ANSCHALTUNG) oder drehen Sie das Jog Dial, bis das gewünschte Zeichen angezeigt wird.
• Wiederholen Sie die obigen Schritte für alle weiteren Zeichen.

Um das jeweils letzte Zeichen zu löschen, drücken Sie die Taste (KONFERENZ).
- Zum Löschen aller Zeichen drucken Sie die Taste LÖSCHEN (VERMITTLUNG).
- Um zwischen Groß- und Kleinbuchstaben zu wechseln, drücken Sie die Umschalttaste SHIFT.

Nach Drücken dieser Taste bleibt der jeweilige Eingabemodus aktiviert, bis Sie die Umschalttaste SHIFT erneut drucken.

Umsetzungstabelle 1

Jog Dial Tasten	Anzeigefolge bei Drehen des Jog Dial
1	1 Q q R r S s T t ...
2	2 A a Å B b C c D d ...
3	3 D d E e F f G g ...
4	4 G g H h l i J j ...
5	5 J j K k L l M m ...
6	6 M m N n O o ö P p ...
7	7 P p Q q R r S s ...
8	8 T t U u ü V v W w ...
9	9 W w X x Y y Z z (Leerstelle) ...
0	0 (Leerstelle)! ? . , ' : ; ...
*	* / + - # ...
#	# % & = () A a Å B b ...

Umsetzungstabelle 2
Eingabe des Namens "Ann":

Soft-Taste		S1	SHIFT + S1	S2	SHIFT+S2	S3	SHIFT+S3	SHIFT+SHIFT+S1	SHIFT+SHIFT+S2
Taste AUSWAHL ...mal drücken Tasten	0	1	2	3	4	5	6	7	8
1	1	Q	q	Z	Z	!	?
2	2	A	a	B	b	C	c
3	3	D	d	E	e	F	f
4	4	G	g	H	h	I	i
5	5	J	j	K	k	L	l
6	6	M	m	N	n	O	o
7	7	P	p	Q	q	R	r	S	s
8	8	T	t	U	u	V	v
9	9	W	w	X	x	Y	y	Z	z
0	0	(Leerstelle)	.	,	,	:	;
*	*	ä	/	ö	+	ü	-
#	#	$	%	&	=	(	)

A	n	n
- Verwendung des Jog Dial 2 Drehen, bis“A” angezeigt wird.	6 Drehen, bis “n” angezeigt wird.	6 Drehen, bis “n” angezeigt wird.
- Verwendung einer Soft-Taste 2 A B C	6 SHIFT m n o	6 m n o
- Verwendung der Taste AUSWAHL 2 AUSWAHL	6 AUSWAHL AUSWAHL AUSWAHL AUSWAHL	6 AUSWAHL AUSWAHL AUSWAHL AUSWAHL

4.2.2 Einstellen von Datum und Uhrzeit (000)

Nach Einstellung des aktuellen Datum und der Uhrzeit erschreiben. These Werte bei aufgelegtem Hörer stets im Display des Systemtelefons.

Standardstellung:1 Jan,1994 SAM 00:00

• Nach wunschgemäß Änderung eines einzelnen Eintrags konnen Sie die Taste SPEICHERN drücken, ohne die weiteren Schritte ausführten zu müssen.
  Die Uhr lauft unmittelbar nach Drucken der Taste SPEICHERN an.
• Es)dürfenkeineEingabefelderleergelassenwerden.
• Bei Betrieb am ISDN erfolgt eine automatische Einstellung der Uhr.

4.2.3 Eingabe von Kurzwahlnummern (zentral) (001)

Mit dieser Programmierung können Sie bis zu 500 früig gewählte Rufnummern im System speichern.

Standardstellung: Keine Eingabe

Die Programmierliste finden Sie auf Seite 4.2.4 Eingabe von Kurzwahlnamen (zentral) (002), das Rufnummernverzeichnis auf Seite 6.3.1 Rufnummernverzeichnis.
- Es ist möglich, eine Rufnummer mit mehr als 24 Stellen zu speichern, indem Sie die Wahlfolge unter zwei Kurzwahlnummern speichern.
- "※" und "#" sowie SIGNAL, PAUSE, GEHEIM (INTERNVERBINDUNG) und "-": Bindestrich (KONFERENZ) können ebenfalls gespeichert werden.

— Wenn eine gespeicherte Rufnummer nicht im Display angezeigt werden soll, drücken Sie die Taste GEHEIM (INTERNVERBINDUNG) vor und hinter Privatnummern.

— Achten Sie vor dem Speichern einer externen Rufnummer darauf, eine Amtskennziffer (0 bzw. 81 bis 88) einzugeben.

• Wenn die Eingabe eines Projektcodes erforderlich ist, geben Sie diesen vor den Amtskennziffer ein.

49 Funktionse

1234 Projektcode

Trennzeichen

0 Amtskennziffer

GEHEIM 12011234567 Rufnummer

• Die Kurzwahlnummern werden auch für die Anruferidentifizierung ein genutzt. Damit das Funktioniert, muss nach der Amtskennziffer ein Bindestrich eingefegt werden. Außen dem muss die Rufnummer immer mit der Vorwahr programmiert werden (auch bei lokalen Rufnummern im gleichen Vorwahlbereich).

4.2.4 Eingabe von Kurzwahlnamen (zentral) (002)

Mit dieser Programmierung können Sie für jeder zentrale Kurzwahlnummer einen Namen speichern. Diese Namen werden dann beim Wahlen von Kurzwahlnummern im Display angezeigt. (Siehe den Abschnitt "Displaybetrieb" (Bedienung).)

Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite 4.2.1 Informationen zur

Programmierung.

Standardstellung: Keine Eingabe

Die Programmierliste finden Sie auf Seite 4.2.4 Eingabe von Kurzwahlenamen (zentral) (002), das Rufnummernverzeichnis auf Seite 6.3.1 Rufnummernverzeichnis.

Programmierliste für Programm 001/002

Kurzwahl- Nr.	Name	Rufnummer	Kurzwahl- Nr.	Name	Rufnummer
000			046
001			047
002			048
003			049
004			050
005			051
006			052
007			053
008			054
009			055
010			056
011			057
012			058
013			059
014			060
015			061
016			062
017			063
018			064
019			065
020			066
021			067
022			068
023			069
024			070
025			071
026			072
027			073
028			074
029			075
030			076
031			077
032			078
033			079
034			080
035			081
036			082
037			083
038			084
039			085
040			086
041			087
042			088
043			089
044			090
045			091
092			138
093			139
094			140
095			141
096			142
097			143
098			144
099			145
100			146
101			147
102			148
103			149
104			150
105			151
106			152
107			153
108			154
109			155
110			156
111			157
112			158
113			159
114			160
115			161
116			162
117			163
118			164
119			165
120			166
121			167
122			168
123			169
124			170
125			171
126			172
127			173
128			174
129			175
130			176
131			177
132			178
133			179
134			180
135			181
136			182
137			183
184			230
185			231
186			232
187			233
188			234
189			235
190			236
191			237
192			238
193			239
194			240
195			241
196			242
197			243
198			244
199			245
200			246
201			247
202			248
203			249
204			250
205			251
206			252
207			253
208			254
209			255
210			256
211			257
212			258
213			259
214			260
215			261
216			262
217			263
218			264
219			265
220			266
221			267
222			268
223			269
224			270
225			271
226			272
227			273
228			274
229			275
276			322
277			323
278			324
279			325
280			326
281			327
282			328
283			329
284			330
285			331
286			332
287			333
288			334
289			335
290			336
291			337
292			338
293			339
294			340
295			341
296			342
297			343
298			344
299			345
300			346
301			347
302			348
303			349
304			350
305			351
306			352
307			353
308			354
309			355
310			356
311			357
312			358
313			359
314			360
315			361
316			362
317			363
318			364
319			365
320			366
321			367
368			414
369			415
370			416
371			417
372			418
373			419
374			420
375			421
376			422
377			423
378			424
379			425
380			426
381			427
382			428
383			429
384			430
385			431
386			432
387			433
388			434
389			435
390			436
391			437
392			438
393			439
394			440
395			441
396			442
397			443
398			444
399			445
400			446
401			447
402			448
403			449
404			450
405			451
406			452
407			453
408			454
409			455
410			456
411			457
412			458
413			459

Kurzwahl-Nr.	Name	Rufnummer
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499

4.2.5 Zuordnung der Nebenstellennummern (003)

Mit dieser Programmierung ordnen Sie jeder Anschluss eine Nebenstellennummer zu.

Standardieinstellung: Anschluss-Nummer = Nebenstellennummer

KX-TD408 01-1 bis 08-1 = 201 bis 208

01-2 bis 08-2 = 301 bis 308

KX-TD816 — 01-1 bis 16-1 = 201 bis 216

01-2 bis 16-2 = 301 bis 316

KX-TD1232 — 01-1 bis 64-1 = 201 bis 264

01-2 bis 64-2 = 301 bis 364

Die erstige Ziffer bzw. die beiden ersten Ziffern muss/müssen mit der Einstellung in Programm [100] "Kennziffernhaushalt" übereinstimmen.itte konsultieren Sie hierzu ihren Fachhändler.
- Eine doppelte Zuordnung is ungültig.

4.2.6 Zuordnung der Nebenstellennamen (004)

Mit dieser Programmierung konnen Sie für jeder Nebenstelle einen Namen speichern. Bei Verwendung des Wahlregisters zum Wahlen von Internrufen möglichst es diese Funktion, den Name des Sie anrufenden bzw. von Ihnen angerufen internen Teilnehmers rasch zu überprüfen. Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite 4.2.1 Informationen zur Programmierung.

Standardstellung: Keine Eingabe

Programmierliste für Programm 003/004

AnschlussNr.	Nebenstellennummer	Name	AnschlussNr.	Nebenstellennummer	Name
01-1			01-2
02-1			02-2
03-1			03-2
04-1			04-2
05-1			05-2
06-1			06-2
07-1			07-2
08-1			08-2
09-1			09-2
10-1			10-2
11-1			11-2
12-1			12-2
13-1			13-2
14-1			14-2
15-1			15-2
16-1			16-2
17-1			17-2
18-1			18-2
19-1			19-2
20-1			20-2
21-1			21-2
22-1			22-2
23-1			23-2
24-1			24-2
25-1			25-2
26-1			26-2
27-1			27-2
28-1			28-2
29-1			29-2
30-1			30-2
31-1			31-2
32-1			32-2
33-1			33-2
34-1			34-2
35-1			35-2
36-1			36-2
37-1			37-2
38-1			38-2
39-1			39-2
40-1			40-2
41-1			41-2
42-1			42-2
43-1			43-2
44-1			44-2
45-1			45-2
46-1			46-2
47-1			47-2
48-1			48-2
49-1			49-2
50-1			50-2
51-1			51-2
52-1			52-2
53-1			53-2
54-1			54-2
55-1			55-2
56-1			56-2
57-1			57-2
58-1			58-2
59-1			59-2
60-1			60-2
61-1			61-2
62-1			62-2
63-1			63-2
64-1			64-2

• Sie finden das Rufnummernverzeichnis auf Seite 6.3.1 Rufnummernverzeichnis.

Abschnitt 5

DECT-Mobilteil

In diesen Kapitel wird die Verwendung der einzelnen Leistungsmerkmale des Mobilteils erlautert.itte lessen Sie这点es Kapitel vollständig durch, damit Sie optimalen Gebrauch von den zahlreichen praktischen Funktionen des DECT-Systems machen konnen. Die TK-Anlagen KX-TD816 und KX-TD1232 unterstützen das optionale DECT-System.

5.1 Sicherheitsanweisungen

5.1.1 Sicherheitsanweisungen

Bitte befolgen Sie die folgenden Sicherheitsmassnahmen beim Gebrauch des Panasonic DECT-Mobilteils (MT) mit besonderer Sorgfalt.

Sicherheit

1. Schlieben Sie das Ladegerät ausschließlich an eine Netzstromquelle an, die den Angaben zur Stromversorgung in der Bedienungsanleitung bzw. den Nennwerten auf dem Typenschild des Ladegerats entspricht.
2. Schalten Sie das Mobilteil aus, wenn es nicht verwendet wird. Bei längerem Nichtgebrauch sollte das Ladegerät von der Netzsteckdose getrennt werden.

Installation

Umgebung

1. Vermeiden Sie einen Gebrauch von Mobilteil und Ladegerät in der Nähe von Wasser, z.B. in einem Badezimmer, in der Nähe eines Waschbeckens, in der Küche oder in einem feuchten Keller.
2. Halten Sie Mobilteil und Ladegerät von Wärmequellen wie Heizkörpern, Kuchenherden usw. fern. Vermeiden Sie eine Aufstellung in Räumen, in denen die Temperatur niedriger als 5^ oder höher als 40^ ist.

Aufstellung

1. Stellen Sie keine schweren Gegenstände auf Mobilteil oder Ladegerät.
2. Lassen Sie keine Gegenstände auf Mobilteil oder Ladegerät fallen und achten Sie sorgfältig darauf, dass keine Flüssigkeiten auf Mobilteil und Ladegerät verschüttet werden oder ins Geräteinnere eindringen. Schützen Sie Mobilteil und Ladegerät vor Rauch, Staub, mechanischen Schwingungen und Erschütterungen.
3. Stellen Sie das Ladegerät auf einer ebenen Unterlage auf.

Akku

Bitte beachten Sie die folgenden Sicherheitsmaßnahmen sorgfältig, um die Gefahr von Brand und Verletzungen zu reduzieren.

1. Verwenden Sie ausschließlich den vorgeschriebenen Akku.
2. Werfen Sie einen verbrauchten Akku nicht in ein Feuer, da Explosionsgefahr besteht. Entsorgen Sie verbrauchte Akkus stets gemäß den geltenden Umweltschutzauflagen.
3. Versuchen Sie auf keinen Fall, einen Akku zu öffnen oder gewaltsam zu beschädigen. Der Elektrolyt ist stark atzend und kann beim Auslaufen Verbrennungen und andere Verletzungen verursachen, wenn er mit Augen oder Haut in Kontakt gerät. Bei Verschlucken von Elektrolyt besteht Vergütungsgefahr!
4. Achten Sie beim Umgang mit dem Akku darauf, diesen nicht durch Kontakt mit leitfähigen Metallgegenständen, z.B. Schmuckstücken und Schlüsseln, kurzzuschlieben. Anderenfalls konnen Akku bzw. Leiter überhitz werden und Verbrennungen verursichen.

5. Verwenden Sie these Ladegerät auf keinen Fall zum Aufladen von Akkus, die für andere Elektrogeräte vorgesehen sind. Anderenfalls kann atzender Elektrolyt auslaufen, und es besteht Explosionsgefahr.

6. Versuchen Sie auf keinen Fall, die Lebensdauer des mitgelieferten Akkus bzw. eines für diesen Mobilteil vorgeschreibenben Akkus durch Erhitzen zu verlangern. Der Akku können platzen und Elektrolyt freiisetzen, so dass die Gefahr von Verbrennungen und Reizungen von Augen und Haut besteht.

7. Entfernen Sie den Akku vor einem längeren Nichtgebrauch (mehrere Monate) des Mobilteils, um ein Auslaufen von Elektrolyt im Akkufach zu vermeiden.
8. Ein Akku, der das Ende seiner Lebensdauer erreicht hat, sollte unverzüglich aus dem Mobilteil entfernt und entsorgt werden. Anderenfalls kann das Mobilteil durch Auslaufen von Elektrolyt beschädigt werden.
9. Vermeiden Sie eine Lagerung these Gerätes und des mitgelieferten Akkus bzw. eines für diese Mobileteil vorgeschreibenben Akkus an Orten, an denen hohe Temperaturen herrschen. Akkus, die in einem Gefrierfach oder Kühlschrank aufbewahrt wurden, um ihre Haltbarkeit zu verlangern, sollenen bei der Lagerung sowie beim Entfrosten vor Kondensatbildung geschützt werden. Warten Sie nach einer derartigen Lagerung, bis sich der Akku der Raumtemperatur angepasst hat, bevor Sieihn im Mobileteil verwenden.

Für optimale Leistung

Funkreichweite

1. Da die Signalübertragung zwischen Basisstation und Mobilteil über Funkwellen erfolgt, hangt die effektive Reichweite von verschiedenen Faktoren ab, u.a. von der Topographie Ihres Büros sowie von Witterungs- und Einsatzbedingungen.
2. Normalerweise wird bei Gebrauch im Freien eine größere Reichweite als in Räumen erzielt. Hindernisse wie Wände in der Umgebung können Rauschen in der Verbindung erzeugen. Insbesondere wird die Reichweite durch hohe Metallregale und Stahlbetonwände verkurzt.
3. In Abhängigkeit von der Baukonstruktion arbeitet das Mobilteil u.U. nicht in einer zu groß- Entfernung von der Basisstation.

Rauschen

Wenn sich andere Quellen elektron magnetischer Strahlung in der Umgebung befinden, z.B. ein Kühlschrank, Mikrowellenherd, Faxgerät, Fernsehgerät, Radio oder Computer, konnen Rauschen und Probleme durch Übersprechen die Verbindung beeinträchtigen. Verwenden Sie das Mobilteil ggf. in größem Abstand von störenden Elektrogeräten.

WARNING

WARNING:UM STROMSCHLAG ODER FEUERENTWICKLUNG VORZUBEUGEN, SETZEN SIE DIESES GERÄT NIEMALS REGEN ODER IRGENDEINER ANDEREN ART VON FEUCHTIGKEIT AUS.

5.2 Vor Inbetriebnahme des DECT-Mobilteils

5.2.1 Vor Inbetriebnahme des DECT-Mobilteils

Kurzbeschreibung des DECT-Mobilteils

Nach Anschluss des optionalen Funksystems an die TK-Anlage KX-TD816 oder KX-TD1232 können DECT-Mobilee (MT) vom Typ Panasonic KX-TD7500 gemeinsam mit den leitungsgebundenen Telefonen der Anlage betriebenen werden.

Anlagenkapazität

Die folgende Anzahl konnen von Mobilteilen kann in der TK-Anlagen betriebenen werden.

KX-TD816 16

KX-TD1232 64

Innerhalb der Reichweite können gleichzeitig insgesamt vier Sprechverbindungen bestehen.

Registrierung

Bevor Sie Ihr Mobilteil verwenden können, muss es im System registriert werden und eine Nebenstellennummer zugeordnet besteht.itte wenden Sie sich zur Registrierung an ihren Fachhändler.

Display

Das Display umfasst zwei Zeilen zu je 16 Zeichen und bietet Informationen über den aktuellen Betriebszustand durch Anzeige von Symbolen.

Außer dem werden verschiedene Meldungen zur Auswahr von Funktionstasten und erforderlichen Bedienungsschritten im Display angezeigt, so dass Sie nicht auf die Anleitung Bezugnehmen müssen. Einzelheiten hierzu finden Sie im Abschnitt "Wunschgemäß Einrichtung Ihr's Mobilteils -"5.4.2 Mobilteil-Programmierung".

Zeigt die Stärke des von der Basisstation einfallenden HF-Signals an.

Zeigt den Akku-Ladezustand an.

(blinkt)

vollständig aufgeladen mittlere Restkapazität niedrige Restkapazität

Der Akku muss aufgeladen werden. Innerhalb von 3 Minuten nach Ertönen des Pieptons wird die Verbindung getrennt.

Aufladen des Akkus

Vor der erstmaligen Inbetriebnahme des Mobilteils sowie bei abnehmender Spannung muss der Akku aufgeladen werden. Wenn das Symbol "Display blinkt, während eines Geschäfts alle 5 Sekunden ein Piepton gehört wird oder die Anzeige "Batterie Leer" erscheint, müssen Sie den Akku aufladen oder gegen einen vollständig aufgeladenen Reserveakku (separat erhältlich) auswechseln. Anderenfalls wird die Verbindung nach 3 Minuten automatisch getrennt.

Standardbetriebszeit des Akkus

Bei Verwendung eines vollständig aufgeladenen Panasonic-Akkus (bei 25^ ):

Betrieb (Sprechmodus)	10 Stunden maximal
Nicht in Betrieb (Bereitschaftsmodus)	100 Stunden maximal

Einlegend des Akkus

Passen Sie die Unterseite des Akkus in den Boden des Akkufachs ein und drücken Sie den Akku nach unten, bis er hörbar einrastet.

Auswechseln des Akkus

Bringen Sie zunachst den Ein/Aus-Schalter in Stellung "AUS", um einen Verlust gespeicherter Daten zu vermeiden, und drücken Sie dann auf die Lasche, um den Akku zu entfernen.

Aufladen des Akkus

a) Schlieben Sie das Ladegerät über den mitgelieferten Netzadapter an eine Netzsteckdose an.
b) Schieber den Sie das Mobilteil mit angebrachtek Akku oder den separaten Akku in den Schacht des Ladegerates.

• Laden Sie den Akku ca. 1,5 Stunden lang auf.
• Nach vollständigem Aufladen wechselt die Farbe der Ladekontrolleuche von Orange auf Grün.

Netzadapter

Ladekontrolleuche

• Solange der Ein/Aus-Schalter des Mobilteils eingeschaltet ist, entlädt sich der Akku.
  Die effektive Betriebszeit des Akkus richtet sich nach der Einsatzhäufigkeit und der Umgebungstemperatur.
  -itte verwenden Sie mit thisem Mobilteil ausschließlich Akkus der Marke Panasonic.
• Achten Sie darauf, dass die Akkukontakte nicht mit Metallgegenständen in Berührung kommt. Anderenfalls kann Überhitzung durch einen Kurzschluss verursacht werden, so dass die Gefahr von Verbrennungen besteht.
• Reiben Sie die Ladekontakte von Mobilteil und Ladegerätomal im Monat mit einem trockenen, weichen Tuch ab, damit beim Aufladen stets ein einwandfreiere elektrischer Kontakt gewährleistet ist.
• Das Mobilteil kann auch während des Ladevorgangs Anrufe empfangen.
• Da der Ladevorgang automatisch beendet wird, sobald der Akku vollständig aufgeladen ist, besteht keine Gefahr von Überladung.

• Der Netzadapter dient zum Trennen des Gerätes von der Stromversorgung. Die Netzsteckdose sollte sich in unmittelbarer Höhe befinden und jederzeit zugänglich sein.

Funktionskennziffern

Um auf bestimmte Leistungsmerkmale zugreifen zu konnen, muss die zugehörige Funktionskennziffer eingegeben (und ggf. ein weiterer Parameter eingestellt) werden. Es gibt zwei Arten von Funktionskennziffern:

Variable Funktionskennziffern
Feste Funktionskennziffern

Feste Funktionskennziffern können nicht geändert werden. Variable Funktionskennziffern jedoch können auf Kundenwunsch geändert werden, wenn Sie sich die Bedienung dadurch erleichtern wollen.itte setzen Sie sich dazu mit Ihr Frem Fachhändler in Verbindung. In thisem Handbuch werden die Standardziffern (werkseitig vorprogrammierten Funktionskennziffern) in den Beschreibungen der einzelnen Funktionen verwendet.

Die Darstellung der variablen Funktionskennziffern erfolgt mit halber Schraffierung des

Tastensymbols (z.B. 0). Wenn eine variable Funktionskennziffer geändert wurde, darüber Sie nicht vergessen,statt der in der Beschreibung angegebenen die neue Funktionskennziffer einzugeben. Achten Sie daher ggf. daraufuf, die neuen Funktionskennziffern in die "Tabelle der Funktionskennziffern" im Anhang einzutragen 6.2.1 Übersicht der Funktionskennziffern.

Ihre Nebenstellennummer/DECT-Systemnummer

Wenn these Funktion über MT-Programmierung eingeschaltet ist, können Sie ihre eigene Nebenstellennummer und/oder die des angeschlossenen DECT-Systems im Display Ihres Mobilteils überprüfen. Siehe den Abschnitt "Wunschgemeße Einrichtung Ihres Mobilteils — MT-Programmierung 5.4.2 Mobilteil-Programmierung — Auswahl des Displays im Bereitschaftszustand".

Quittierungstone

Während oder nach einem Bedienungsvorgang horen Sie u.U. einen Bestätigungston. Einzelheiten hierzu finden Sie im Abschnitt "Übersicht der Hörtnö/Rufsignale" im Anhang 6.4.1 Übersicht der Hörtnö/Rufsignale.

Beispiele

Die Displaymeldungen und Abbildungen, die in thisem Handbuch als Beispiele gezeigt werden, beziehen sich grundsätzlich auf ein Mobilteil, das am DECT-System einer Anlage KX-TD1232 angeschlossen ist.

Beschrankungen

Bestimmte Funktionen Ihres Mobilteils sind u.U. über Systemprogrammierung eingeschränkt worden. Näheres hierzu erfahren Sie vom Manager der TK-Anlage oder Ihr dem Fachhändler.

Erläuterung der Symbole

Verschiedene Symbole im Text dieser Anleitung zeigen die Verfügbarkeit von Funktionen an und geben Hinweise zur Bedienung. Einzelheiten hierzu finden Sie unter "Erläuterung der Symbole" im Abschnitt "Vor der Inbetriebnahme" von Kapitel 2 "Bedienung". Wahrend Sie das Mobilteil bedieren, können Sie sich auf die Symbole beziehen, die auf der Innenseite des hinteren Einbands theses Handbuchsa aufgelistet sind.

Beschreibung der Funktionstasten

Ihr Mobilteil verfügbar über die nachstehend aufgelisteten Funktionstasten, die Ihnen die Bedienung erreichtern.

INT'	IINTERNVERBINDUNG: Dient zum Aufbau und zur Abfrage von Internengesprächen.	F1-F3	Multifunktionstasten (F1 bis F3): Dient zum Aufbau und zur Abfrage von Amtsgesprächen. Die Taste F1 ist als Amtssammeltaste vorprogrammiert. Durch Drücken dieser Taste wird automatisch eine frei Amsleitung belegt. Den Tasten F2 und F3 können gewünschte Funktionen zugeordnet werden (Tastenbelegung ist erforderlich). Eine eingeklammerte Funktionsbereichnung, z.B. (Merken), bedeutet, dass die betreffende Taste als Taste "Merken" eingerichtet wurde.
C	GESPRÄCH: Dient zum Aufbau, Entgegenheiten und Beenden von Geschäftsprechen
LösCHEN/VERMITTELN: Dient zum Löschen von Zeichen bei einer fehlerhaften Ungabe oder zum Vermitteln eines Anrufs zu einer anderen Nebenstelle.	BUCH: Dient zur Aktivierung des Verzeichnismodes oder zur Auswahl eines Menüs im Funktionsmodus.
SIGNALTASTE: Dient zum Lösen der Verbindung und Tätigen eines anderen Anrufs.	RückFRAGE: Legt ein Geschäft ins Halten.
FUNKTION: Dient zur Aktivierung des Funktionsmodus oder zum Zugreifen auf Leistungsmerkmale durch Drücken zusätzlicher Taten.	Ein/Aus-Schalter: Dient zum Einsatzalten (●) und Ausschalten (○) des Mobilteils.
KURZWAHL/OK: Wird zum Abruf derzentralen Kurzwahl und zur Speicherung bei Programmänderungen verwendet.	Lautstärke-Regeltaste: Dient zur Einstellung der Rufsignal-Lautstärke (7 Stufen, AUS und Vibrationsmodus) im Zustand "Hörer aufgelegt" oder "Läuten" oder der Empfängerlaufstärke (3 Stufen) während eines Geschäfts. Die jeweilige Lautstärkestufe wird durch die entsprechende Anzahl von Sternchen (*) im Display angezeigt.
WAHLWIEDERHOLUNG: Zur Wahlwiederholung der zuletzt gewährten Rufnummer.

Tastenkombinationen**

Bestimmte Funktionen werden durch eine Kombination von zwei Funktionstasten aufgerufen.

F 1	PAUSE (♀): Fegt eine Pause in die Kurzwahlnummer ein.	F GHI 4	KONFERENZ (△): Dient zum Aufbau einer Dreierkonferenz.
F ABC 2	RUFWEITERLEITUNG/ANRUF-SCHUTZ (←/→): Zur Programmierung der Rufweiterleitung und zum Einsatz den Anrufschutzes (ARS).	F JKL 5	MFV: Dient zum vorübergehenden Umschalten des Amtswahlverfahrens auf Mehrfrequenzwahl.
F DEF 3	NACHRICHT (⊗): Dient zum Hinterlassen einer Nachrichtenanzeige oder zum Zurückrufen des Teilnehmers, der eine Nachrichtenanzeige für Sie hinterlassen hat.

** Die Funktionen dieser Tastenkombinationen können auch über das Display aktiviert werden. Einzelheiten hierzu finden Sie unter "Auswahl der Funktionstasten im Display" im Abschnitt "Bedienung".

Bedienungsablauf

Das folgende Diagramm zeigt das Beispiel eines Bedienungsablaufs.

5.3 Bedienung

5.3.1 Anrufen

Gesprücheintern

Anrufen einer anderen Nebenstelle (Internruf)

MT

Drucken, Sie
GESPRACH oder
INTERNVERBINDUNG.

Nebenstellen-Nr.

Wahlen Sie die Nebenstellennummer.

Sprechen Sie mit dem Teilnehmer.

Drucken Sie BEENDEN.

Anrufen von Herrn Thomas:

Seine Nebenstellennummer ist 123.

MT

Drucken, Sie
GESPRACH.

Wahlen Sie 123.

Sprechen Sie mit Herrn Thomas.

Drucken Sie BEENDEN.

• Sie können ein Geschäft auch beenden, indem Sie das Mobilteil in den Schacht des Ladegerates eingren oder die Taste GESPRÄCH drücken.
• Wenn das Symbol "Y" blinkt, sind Sie zuweit von der Basisstation entfernt. Begeben Sie sich bisher an die Basisstation und wahlen Sie erneut.

• Haben Sie ein Nebenstellenregister angelegt?

Tragen Sie die Nebenstellennummern in das Rufnummernverzeichnis auf Seite Page 250 ein und erstellen Sie eine Kopie für bequeme Bezugnahme.

• Kontrolle der gewählten Rufnummer vor Herstellen der Verbindung

Sie können die gewährte Rufnummer kontrollieren, bevor Sie den Zustand "Hörer abgehoben" herstellen. Falls Sie versehentlich eine falsche Nummer gewählt haben, drücken Sie die Taste Löschen, um jeweils die{nachste Ziffer links zu löschen

• Wenn Sie zunachst den Zustand "Hörer abgehoben" hergestellt und dann eine falsche Nummer gewählt haben,

drücken Sie die SIGNALTASTE, um die gesamte Rufnummer zu Löschen, und wahlen dann erneut.

• Automatische Übergabe

Wenn Sie während eines Geschäfts ihren Standort wechseln, wird automatisch auf eine verknüpfte Basisstation weitergeschält, ohne die aktuelle Verbindung zu trennen. Die automatische Übergabe steht nur während eines Geschäfts (mit Ausnahme einer Dreierkonferenz) zur Verfügung. Diese Funktion steht nicht zur Verfügung, wenn die Ziel-Basisstation besetzt oder keine Basisstation in der neuen Reichweite vorhanden ist.

Gespräch-extern (Amtsgespräch)

Bevor Sie eine externe Rufnummer wahren konnen, müssen Sie eine Amtsleitung belegen, da externe Geschäfte über die Anlage geführt werden.

Zur Belegung einer Amtsleitung haben Sie die folgenden drei Möglichkeiten:

• Drücken Sie eine freieme Amtszielstaste

Wahlen Sie die Amtskennziffer 0

Dadurch wird automatisch eine frei Amtsleitung belegt.

Wahlen Sie eine Amtskennziffer von

Die entsprechende Amtsleitung wird belegt.

bis Tuv8 Tuv8

Verwendung einer Multifunktionstaste

MT

Drucken Sie eine Multifunktionstaste.

Rufnummer

Wahlen Sie die Rufnummer.

Sprechen Sie mit dem Teilnehmer.

Drucken Sie BEENDEN.

Verwendung der Amtskennziffer

• Sie können ein Geschäft auch beenden, indem Sie das Mobilteil in den Schacht des Ladegerätes eingren oder die Taste GESPRÄCH drücken.
• Wenn das Symbol " " blinkt, sind Sie zuweit von der Basisstation entfernt. Begeben Sie sich bisher an die Basisstation und wahren Sie erneut.

Notruf

Sie können die vorprogrammierten Notrufnummern jederzeit ohne irgendwelche Einschränkungen wahren.

(Standardestellung: 110, 112)

• Zur automatischen Belegung der billigsten Leitung wahren Sie "0" oder drücken eine Amtssammeltaste (LCR-Betrieb). Die Taste F1 ist als Amtssammeltaste vorprogrammiert.
• Kontrolle der gewählten Rufnummer vor Herstellen der Verbindung

Sie konnen die gewährte Rufnummer kontrollieren, bevor Sie den Zustand "Hörer abgehoben" herstellen. Falls Sie versehentlich eine falsche Nummer gewählt haben, drücken Sie die Taste Löschen, um jeweils die{nachste Ziffer links zu löschen.

• Wenn Sie zunachst den Zustand "Hörer abgehoben" hergestellt und dann eine falsche Nummer gewählt haben, drücken Sie die SIGNALTASTE, um die gesamte Rufnummer zu Löschen, und wahren dann erneut.
• Geschäftsinformationen

Durch wiederholtes Betätigten der Amtszieltaste können Sie die folgenden Informationen der Reihe nach abrufen:

Rufnummer (abgehender Anruf) oder Geschadsdauer (ankommender Anruf)
- Gebühreinheiten
- Gebühren

Wunschgemäß Einrichtung Ihr's Mobilteils

5.4.3 Programmierung der TK-AnlageProgrammierung der TK-Anlage - Wunschgemäß Tastenbelegung

Belegung einer programmierbaren Funktionstaste als Amtssammeltaste, Amtsbündeltaste oder Amtszieltaste

5.3.2 Anrufe annehmen

Wenn ein Anruf eintriff, lautet bzw. vibriert das DECT-Mobilteil (MT), und die Amtsleitungsnummer bzw. Nebenstellennummer des ankommenden Anrufs erscheint im Display.

MT

Drucken Sie GESPRACH oder die blinkende Amtsleitungstaste.

Sprechen Sie mit dem Teilnehmer.

Drucken Sie BEENDEN.

• Sie können ein Geschäft auch beenden, indem Sie das Mobilteil in den Schacht des Ladegerätes einsetzen oder die Taste GESPRÄCH drücken.

• Zur Anwahl des Vibrationsmodus
  Drücken Sie die Lautstärke-Regeltaste so oft, bis "vibration" im Display erscheint. Diese Taste kann außer dem zur Einstellung der Rufsignal-Lautstärke verwendet werden, wobei die jeweilige Lautstärkestufe durch die entsprechende Anzahl von Sternchen (*) im Display angezeigt wird.
• Wenn das Mobilteil in das Ladegerät eingesetzt ist, haben Sie es einfach aus dem Ladeschacht (Sofortbeantwortung).
• Wenn eine Sprechgarnitur an das Mobilteil angeschlossen ist, können Sie bei entsprechender Einstellung einen Anruf entgegenhalten, ohne das Mobilteil aus dem Ladegerät zu entfernen (automatischer Beantwortungs-Modus).

Wunschgemäß Einrichtung Ihr's Mobilteils

• Mobilteil-Programmierung — Ändern der Grundeinstellungen

• Einstellung des Sofortbeantwortungs-Modus

Entgegennehmen von Anrufen durch einfaches Abheiten des Mobilteils vom Ladegerät

• Einstellung des automatischen Beantwortungs-Modus

Wahl des Beantwortungs-Modus bei Verwendung einer Sprechgarnitur

5.3.3 Wahlwiederholung

These Funktion ist praktisch, wenn Sie den gleichen externen Teilnehmer erneut anrufen möchten.

—Erneutes Wahlen der zuletzt gewählten Nummer
—Erneutes Wahlen einer der f芮 zuletzt gewählten Nummern

Erneutes Wahlen der zuletzt gewählten Nummer (Wahlwiederholung)

Erneutes Wahlen einer der fünf zuletzt gewählten Nummern (Logbuch für die hehende Anrufe)

Löschen aller Rufnummern aus dem Logbuch

5.3.4 Halten eines Geschäfts

— Offenes Halten
— Exklusives Halten

• Wird ein gehaltenes Geschäft nicht innerhalb einer bestimmten Zeit zurückgeholt, erfolgt ein Wiederanruf.
• Wird ein Amtsgesprach ins Halten gelegt und innerhalb von 15 Minuten nicht zurückgeholt, wird die Verbindung automatisch getrennt.

Offenes Halten (normal)

MT

Während eines Geschäfts

Drucken Sie RUCKFRAGE.

Drucken Sie RÜCKFRAGE erneut.

Gehaltenes Geschäft zurückholen

MT

• Bei der Nebenstelle, die das Geschäft ins Halten gelegt hat

Drucken Sie die blinkende Amtsleitungstaste oder INTERVERBINDUNG.

Sprechen Sie mit dem Teilnehmer.

Zurückholen eines bei einer anderen Nebenstelle gehaltenen Amtsgesprächs

Drucken Sie die blinkende Amtsleitungstaste.

Sprechen Sie mit dem Teilnehmer.

Zurückholen eines bei einer anderen Nebenstelle gehaltenen Interngesprächs

Nummer der haltenden Nebenstelle

Bestätigungston

Wahlen Sie 51.

Wahlen Sie die Nummer der haltenden Nebenstelle.

Sprechen Sie mit dem Teilnehmer.

• Das Leuchtelement der Amsleitungstaste bzw. der Taste INTERNVERBINDUNG zeigt den aktuellen Zustand wie folgt an:

Blinkt grün: Ein Geschäft wird bei ihrer Nebenstelle gehalten.

Blinkt rot: Ein Geschäft wird bei einer anderen Nebenstelle gehalten.

• Es kann jeweils entweder ein Interngesprach oder ein Amtsgesprach gehalten werden.
• Um mehrere Interngespräche gleichzeitig zu halten, verwenden Sie die Funktion "Parken eines Geschäfts".

Exklusives Halten

Nur die Nebenstelle, die das Geschäft ins Halten gelegt hat, kann es wieder zureckholen.

MT

Während eines Geschäfts

Drucken Sie RÜCKFRAGE.

Gehaltenes Geschäft zurückholen

MT

Drucken Sie die blinkende Amtsleitungstaste oder NTERVERBINDUNG.

Sprechen Sie mit dem Teilnehmer.

• Das Leuchtelement der Amsleitungstaste bzw. der Taste INTERNVERBINDUNG zeigt den aktuellen Zustand wie folgt an:

Blinkt grün: Ein Geschäft wird bei ihrer Nebenstelle gehalten.

Blinkt rot: Ein Geschäft wird bei einer anderen Nebenstelle gehalten.

• Es kann jeweils entweder ein Interngesprach oder ein Amtsgesprach gehalten werden.

5.3.5 Vermitteln eines Geschäfts

— Vermitteln eines Geschäfts zu einer Nebenstelle
— Vermitteln eines Geschäfts auf Amtsleitung

Vermitteln eines Geschäfts zu einer Nebenstelle

MT

Während eines Geschäfts

Bestätigungston

Drucken Sie
VERMITTELN.

Nebenstellen-Nr.

Wahlen Sie die Nummer der Nebenstelle.

Informieren Sie den Teilnehmer an der Nebenstelle.

Drucken Sie BEENDEN.

Das Geschäft kann auch ohne Ankündigung übergeben werden.

Vermitteln eines Geschäfts auf Amtsleitung

Nicht alle Nebenstellen sind u.U. zur Nutzung dieser Funktion berechtigt.

MT

Während eines Geschäfts

Bestätigungston

Rufnummer

Drucken Sie
VERMITTELN.

Drucken Sie eine
Amsleitungsstede
wahlen Sie die
Amsstkennziffer
(0 bzw.81 bis 88).

Wahlen Sie die Rufnummer.

Informieren Sie den Teilnehmer an der Nebenstelle.

Drucken Sie BEENDEN.

• Um das ins Halten gelegte Geschäft zurückzuholen, drücken Sie die Taste VERMITTELN, die entsprechende Amsleitungstaste oder die Taste INTERNVERBINDUNG, bevor der angerufene Teilnehmer anteortet.
• Um nach Vermittlung auf eine Amtsleitung auf das Geschäft zurückzukehren, drücken Sie die entsprechende Amtsleitungstaste.
• Falls Sie einen Warnton horen, bedeutet dies,dass die Zielnebenstelle das umgelegte Geschäft nicht entgegenommen hat. Nehmen Sie den Anruf entgegen.

5.3.6 Verwendung der Wahlspeicher

— Speichern von Name und Rufnummern
—Eingabe von Zeichen
— Anrufen mit Wahlspeicher

Sie können die Namen und/oder Rufnummern ihrer Geschäftspartner im Wahlspeicher (Telefonbuch) ablegen.

im Telefonbuch gesucht werden, wonach die Wahl automatisch erfolgt.

Zum Wahlen einer gespeicherten Nummer kann diese über den Namens- oder Nummerneintrag Es gibt vier verschiedene Arten von Speicherwahl-Funktionen, von denen eine den

Rufnummernspeicher ("Telefonbuch") des Mobilteils nutzt, während die anderen drei auf Rufnummernverzeichnisse in der TK-Anlage zugreifen.

Mobilteil-Telefonbuch:

Im Mobilteil können bis zu 100 individuelle Namen und zugehörige Rufnummern von externen Teilnehmern gespeichert werden. Alle Einträge werden in alphabetischer Reihenfolge im Speicher angeordnet.

TK-Kurzwahlverzeichnis (zentral):

Anrufe können auch unter Verwendung der zentral in der TK-Anlage gespeicherten Namen und Rufnummern (max. 500) getätigter werden.

TK-Nebenstellenverzeichnis:

Über das Mobilteil können Anrufe getätigt werden, die als Ziel die Name im Nebenstellenverzeichnis der TK-Anlage haben.

TK-Kurzwahlverzeichnis (persönlich):

Eine weitere Möglichkeit der Kurzwahl ist dieutzung des in der TK-Anlageverfügbaren personlichen Kurzwahlspeichers fur maximal 10 Namen und Rufnummern.

Speichern von Namen und Rufnummern

Einträge im Mobilteil-Telefonbuch und im TK-Kurzwahlverzeichnis (persönlich) können über das Mobilteil gespeichert, beareritet und gelöscht werden. Die folgenden fünf Displays stehen für Eingabe, Bearbeiten und Löschen von Einträgen zur Verfügung.

• Einträge im TK-Kurzwahlverzeichnis (zentral) und TK-Nebenstellenverzeichnis können nicht bearerbeitet werden.
• Wird nur angezeigt, wenn das Mobilteil in einem digitalen Panasonic-Telekommunikationssystem registriert ist.

Speichern eines Eintrags im Mobilteil-Telefonbuch

Um zuerst eine Rufnummer und dann einen Namen zu speichern:

• Wenn Sie nur eine Rufnummer speichern wollen, halten Sie den Schritt zur Eingabe des Namens aus.
• "1 Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite Page 211.
  Es braucht keine Amtskennziffer eingegeben zu werden.

Beargeben eines Eintrags im Mobilteil-Telefonbuch

• Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite Page 211.
• Um eine Nummer zuändern, drücken Sie die Taste LÖSCHEN, um jeweils eine Ziffer von links aus zu Löschen, und wahren dann erneut.

Um den Cursor auf der Nummer zu verschiben, verwenden Sie die Tasten "#" (nach links) und "※" (nach rechts).

Speichern/Bearbeiten von Einträgen im TK-Kurzwahlverzeichnis (persönlich)

• Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite Page 211.
• ^2 Um eine Nummer zuändern,drücken Sie die Taste LÖSCHEN,um jeweils eine Ziffer von links aus zu löschen,und wahren dann erneut. Um den Cursor auf der Nummer zu verschiben,verwenden Sie die Tasten "#" (nach links) und "×" (nach rechts).

Löschen von Einträgen aus dem Mobilteil-Telefonbuch/TK

Anrufen mit Wahlspeicher

Zum Anrufen unter Verwendung des Wahlspeichers stehen die folgenden vier Displays zur Verfügung.

Display-Reihenfolge für das Wahlen mit Wahlspeicher

• These Displays werden nicht angezeigt, wenn das Mobilteil in einem digitalen Telekommunikationssystem eines anderen Herstellers als Panasonic registriert ist oder sich außerhalb der Funkreichweite befindet. In einem solchen Fall erscheint der Eintrag nach Drücken der Taste BUCH.
• Ein Anruf kann an eine im Wahlspeicher abgelegte Rufnummer vermittelt werden. Dazu drücken Sie während eines Geschäfts die Taste VERMITTELN und wahren das gewünschte Ziel dann durch Aufsahl des entsprechenden Eintrags im Wahlspeicher.

• Einzelheiten zur Eingabe von Zeichen finden Sie auf Seite Page 211.
• Sie können die Wahlregister spieren, um zu verhindern, dass andere Personen ihre Verzeichnisanzeige einsehen. Bei aktivierter Wahlspeichersperre wird

"Verzeichnissper." im Display angezeigt, wenn die Taste BUCH gedrückt wird.

Wunschgemäß Einrichtung Ihr's Mobilteils

• Mobilteil-Programmierung — Ändern der Grundeinstellungen

— Steuerung der Wahlspeichersperre

Sperren und Freigeben der Wahlspeicher

Eingabe von Zeichen

Zur Eingabe von Buchstaben und anderen alphanumericischen Zeichen für Namen und Nachrichten gehen Sie wie nachstehend erlautert vor. Die Umsetzungstabellen auf dieser und der{nachsten Seite zeigen die Zeichen, die fur jeder Taste zur Verfugung stehen. Zur Eingabe von Buchstaben drücken Sie die entsprechende alphanumericische Taste. Beispiel: Taste "2" kann zur Eingabe von A, a, B, b, C und c verwendet werden.

• Um jeweils ein Zeichen von links aus zu löschen, drücken Sie die Taste LÖSCHEN.
• Um den Cursor zu verschiben, verwenden Sie die Tasten "#" (nach links) und " × " (nach rechts).

Umsetzungstabelle 1

Tasten	Anzeigefolge beim Drücken der Taste
1	ÄäÖöÜü 1
2	A a B b C c 2
3	D d E e F f 3
4	G g H h I i 4
5	J j K k L l 5
6	M m N n O o 6
7	P p Q q R r S s 7
8	T t U u V v 8
9	W w X x Y y Z z 9
0	(Leerstelle) . : / - ( ) 0
×	Bewegt den Cursor nach links.
#	Bewegt den Cursor nach rechts.

Eingabe des Namens "Ann"

A	n					n
ABC2	MNO6	MNO6	MNO6	MNO6	MNO6	MNO6	MNO6	MNO6	MNO6	MNO6

5.3.7 Parallelbetrieb des Mobilteils mit dem drahtgebundenen Telefon (SUPER TWIN-Port [S-TWIN])

Das Mobilteil kann parallel mit einem drahtgebundenen Panasonic-Systemtefon oder einem Standardtelefon an ihrer Nebenstelle betrieben werden. Im S-TWIN-Modus werden die am drahtgebundenen Telefon ankommenden Anrufe gleichzeitig an das zugeordnete Mobilteil geleitet, noch die am Mobilteil ankommenden Anrufe werden nicht an das drahtgebundene Telefon geleitet. Solange eines der beiden Telefon in Betrieb ist, können Sie keinen Anruf vom anderen Telefon tätigen. Die Funktion "Rufweiterleitung - Sofort" des drahtgebundenen Telefons kann auch über das zugeordnete Mobilteil eingeschaltet werden, so dass alle für das drahtgebundene Telefon ankommenden Anrufe an das gewünschte Ziel weitergeleitet werden.

Einschalten

Ausschalten

Überprüfen der Nebenstellennummer des zugeordneten Telefons

Einsatzen der Funktion "Rufweiterleitung - Sofort" für das drahtgebundene Telefon

Ausschalten der Funktion "Rufweiterleitung - Sofort" für das drahtgebundene Telefon

• Der Logbuchspeicher für abgehende Anrufe kann sowohl vom Mobilteil als auch vom zugeordneten Telefon genutzt werden.
• Nicht alle drahtgebundenen Telefon sind u.U. zur Nutzung dieser Funktion berechtigt.

5.3.8 Sperren der Tastatur

Ankommende Anrufe können entgegenommen werden, aber es können keine Anrufe getätigt werden.

Sperren/Freigegeben

5.3.9 Auswahl der Funktionstasten im Display

Die folgenden Funktionstasten können bei Display-Operationen aktiviert werden:

PAUSE

RUFWEITERLEITUNG/ANRUFSCHUTZ (RWL/ARS)

NACHRICHT

KONFERENZ

MFV

Display-Reihenfolge von "Funktionstasten"

Ausschalten der Funktion "Anrufschutz"

• These Tasten können auch über Tastenkombinationen aktiviert werden. Einzelheiten zur Beschreibung der Funktionstasten und den Tastenkombinationen finding Sie unter "Beschreibung der Funktionstasten" im Abschnitt "Vor Inbetriebnahme des DECT-Mobilteils".

5.3.10 Sonstige Bedienungsvorgänge

Die meisten Funktionen von drahtgebundenen Telefonen werden auch von einem System unterszt, das DECT-Mobilteile (MT) umfasst. Einzelheiten zu den verschiedene Funktionen finden Sie in den entsprechenden Abschnitten von Kapitel 2 "Bedienung".

Gewünsche Funktion	Bedienungsvorgang
Anrufen
Abfrageplatz anrufen	Freier Abfrageplatz Abfrageplatz 1 Abfrageplatz 2
Speichergestützte Wahl Wahlen auf einen Tastendruck (Zielwahl)	F1-F3 (Zielwahr)
Verwendung der in ihrer Nebenstelle gespeicherten Rufnummern (persönliche Kurzwahl)	Speichern einer Rufnummer Kurzwahl-Nr. (pers.) Ruftnummer c Wahlen Kurzwahl-Nr. (pers.)
Verwendung der im System gespeicherten Rufnummern (zentrale Kurzwahl)	Kurzwahl-Nr. (Zentr.)
Wahlen einer vorprogrammierten Rufnummer durch Abheben des Hörsers (Direktruf nach Zeit)	Speichern einer Rufnummer Rufnummer c Einschalten/Ausschalten 1 Einschalten 0 Ausschalten Wahlen
Eingabe einer einzeln Ziffer (Sofortwahl)	Sofortwahl-Nr.
Wahlwiederholung Speichern der gewährten Nummer und erneutes Wahlen (erweiterte Wahlwiederholung)	Speichern Während Sie ein Geschäft führen, oder wenn Sie den Besetzton hören →OK (Merken) Wahlen F1-F3 (Merken)
Wenn der gewählte Anschluss besetzt ist oder sich der Teilnehmer nicht meldet Vormerken einer besetzten Leitung (automatischer Rückruf bei Besetzt)	Einschalten Wenn Sie gewählt haben und den Beseztton hören →OK c Ausschalten →OK c Annehmen eines Rückrufs und Anrufen (Amtgesprach) →OK c Annehmen eines Rückrufs und Anrufen (Interngesprach)
Wenn der gewährte Anschluss besetzt ist oder sich der Teilnehmer nicht meldet Herstellen einer Verbindung mit einer besetzten ISDN-Leitung (CCBS)	Einschalten Wenn Sie gewählt haben und den Signatoren horen Ansschalten
Übertrage eines Aufmierksamkeitstons (Anklopfen [aktiv])	Wenn Sie gewählt haben und den Besetztiten horen
Hinterlassen einer Nachrichtenanzeige (Anrufliste)	Hinterlassen einer Nachrichtenanzeige, wenn die gerufene Nebenstelle besetzt ist oder der Teilnehmer nicht answeret
	Einschalten/Ausschalten der Nachrichtenanzeige
	Zurückrufer
	Löschen aller Nachrichtenanlagen
Einschalten in ein bestehendes Geschäft (Aufschaften)	Wenn Sie gewählt haben und den Besetztiten horen
Anrufen ohne Einschränkungen Verwendung eines Projektcodes (Projektcode, Eingabe)	Während Sie den Anrufschutzton horen
Anrufen einer Nebenstelle mit aktiviertem Anrufschutz (Durchbrechen des Anrufschutzes)	Nach Herstellen der Verbindung Gewünschte Rufnummer
Ändern des Amtswahlverfahrens (Umschalten zwischen Impuls-und Mehrfrequenzwahl)	Umschalten von Sprachruf auf Tonruf oder umgekehrt
Wechsel des Rufmodus (Internruf [Ton/Sprache])	Anrufe entgegenhalten
Entgegenheiten eines für eine andere Nebenstelle bestimmten Anrufs (Herannahlen eines Rufes)	Amsleitung gezielt
Entgegenheiten eines Anrufs über externen Lautsprecher (Amsgespräch-Entgegennahme von beliebiger Nebenstelle)	Lautsprecher-Nr.
Gewünschte Funktion	Bedienungsvorgang
Während eines Geschäfts
Halten eines Geschäfts Halten in einer Parkzone (Parken eines Geschäfts)	Einschalten ▶KL5▲2▶Parkzonen-Nr.▶c Gehaltenes Geschäft zurückholen ▶CL5▲2▶Gespeicherte Parkzonen-Nr.
Wechsel zwischen zwei Geschächen (Makeln)	Sprechen mit einem Teilnehmer, während das zweite Geschäft ins Halten gelegt ist Wenn es sich bei einem der Geschäfte um ein Amtgespräch handelt F1-F3 (AI) ▶OILER INT
Vermitteln eines Geschäfts	Zu einer Nebenstelle Nebenstellen-Nr. Auf Amsleitung F1-F3 (AI) ▶Rufnummer Amtskennziffer
Entgegenheiten eines anklopfenden Geschäfts	Aktuelles Geschäft beenden, um mit dem neuen Teilnehmer zu sprechen Während Sie den Aufmerksamkeitston hören F1-F3 (AI) ▶OILER INT ▶F1-F3 (AI) ▶OILER INT
Gesprüche zwischen drei Teilnehmer Konferenzschaltung herstellen (Konferenz)	F●GHI4▶Nr. des gewürschten Teilnehmers▶F●GHI4
Konferenz beenden	Wenn Sie zwei Intermingesprüche oder ein Intermingesprach und ein Amtgesprach führen C Wenn Sie zwei Amtgesprüche führen (unbeaufsichtigte Konferenz) F●GHI4
Speichern einer Rufnummer (Notizbuchfunktion)	Speichern Während eines Geschäfts oder im Zustand "Höher aufgelegt" ↔OK▶Rufnummer▶(Merken) Wählen ▶F1-F3 (Merken)
Gewünsche Funktion	Bedienungsvorgang
Vor Verlassen des Arbeitsplatzes
Weiterleiten ankommender Rufe (Rufweiterleitung)	Einschalten	Sofort DEF2 Nebenstellen-Nr. Bei Besetz DEF3 Nebenstellen-Nr. Nach Zeit DEF4 Nebenstellen-Nr. Bei Besetz und nach Zeit DEF5 Nebenstellen-Nr. Auf Amtsleitung Ams6 Amskennziffer Aufnummer Im Ziel(Follow me) Def7 Ims ISDN [DEF9 1 RWL Bedingunglos] [DEF3 1 RWL Besetz] [DEF4 1 RWL ARS]
	Ausschalten
	An der ursprünglichen Nebenstelle (außer im ISDN)
	An der Zielnebenstelle
	Im ISDN RWL ARS
	[XY9 0 Alle Im Mehrachrfuhrnummer ]
Rufweiterleitung von einer Anrufgruppe (Rufweiterleitung - von Anrufgruppe)	Einschalten	Anrufgruppen-Nr. Zielgruppen- oder Ziel-Nebenstellen-Nr.
	Ausschalten	Zielgruppen-Nr.
Anzeigen einer Abwesenheitsmeldung im Display der anrufenden Nebenstelle (Abwesenheitsmeldung)	Einschalten	Anrufgruppen-Nr.
	Ausschalten	Zielgruppen-Nr.
Sperren Ihres Telefons gegen Benutzung durch andere Personen (Elektronisches Sperrschloss)	Gewünschter Code Gleichcher Code Sperren Freigegeben
Verlassen einer Anrufgruppe (Log-In/Log-Out)	Einloggen in einer bestimmt den Gruppe Einloggen in allen Gruppen Ausloggen aus einer bestimmt den Gruppe Ausloggen aus allen Gruppen
Gewünsche Funktion	Bedienungsvorgang
Durchsagen übertragen/beantworten
Durchsagen	Sammeldurchsage ▶OER ▶Machen Sie die Durchsage. ▶Gruppendurchsage ▶OER ▶Machen Sie die Durchsage.
Durchsage - Extern ▶OER ▶Machen Sie die Durchsage.	Gruppendurchsage ▶OER ▶Machen Sie die Durchsage.
Vermittlung nach Durchsage an eine bestimmte Person	Über einen externen Lautsprecher und Telefon ▶OER ▶Machen Sie die Durchsage. ▶Gruppendurchsage. ▶OER ▶Machen Sie die Durchsage.
Durchsage beantworten	▶OER ▶Machen Sie die Durchsage.
Persönliche Einrichtung des Telefons
Einstellen des Alarms (Terminruf)	Einschalten ▶OER ▶Machen Sie die Durchsage.
	Ausschalten ▶OER ▶Machen Sie die Durchsage.
	Prüfen der eingestilten Zeit ▶OER ▶Machen Sie die Durchsage.
	Alarmsignal ausschalten oder beantworten ▶OER ▶Machen Sie die Durchsage.
Ablehnen akommender Anrufe Ablehnen aller Anrufe (Anrufschutz [ARS])	▶OER ▶Machen Sie die Durchsage.
	Ausschalten ▶OER ▶Machen Sie die Durchsage.
	Ablehnen direkter Amtgesprüche (Herausschalten aus der Durchwahr)	▶OER ▶Machen Sie die Durchsage.
Anklopfen ein-/ ausschalten	Einschalten/Ausschalten ▶OER ▶Machen Sie die Durchsage.

Gewünschte Funktion	Bedienungsvorgang
Persönliche Einrichtung des Telefons
Anzeige ihrer Rufnummer beim gerufen und anrufenden Teilnehmer (Rufnummerübermittlung zum angrufenen [CLIP]/anrufenden Teilnehmer [COLP])	Anzeigen einer ID-Nummer →C857 1 1 →[1 Einer Amtsleitung zugewiesene Nummer] →c →Ach2 Ihr Nebenstelle zugewiesene Nummer Anzeige einer gewünschten ID-Nummer bei einem bestimmen Anruf →C857 1 1 3 →Gewünschte ID-Nummer →d →F1-F3 (A) →Rufnummer →ODER →Amtskennziffer
Unterträcken der Anzeige ihrer Nummer beim angerufen Teilnehmer (Verhinder der Rufnummerübermittlung zum angrufenen Teilnehmer [CLIR])	Einschalten/Ausschalten →C65 F85 7 →[ABC2 Einschalten] →c →c -0 Ausschalten Ändern der Einstellung für einen bestimmten Anruf →C65 F85 7 1 →[F1-F3 (AI) →ODER →Amtskennziffer
Unterträcken der Anzeige ihrer Nummer beim anrufenden Teilnehmer (Verhinder der Rufnummerübermittlung zum anrufenden Teilnehmer [COLR])	→C65 5 100 8 →[1 Einschalten] →c →c -0 Ausschalten →Sperren →c -0 Freiegeben
Verhinder des Heranolens ihrer Anrufe zu anderen Nebenstellen (Sperre gegen Heranolen eines Rufes)	→C857 100 2 0 0 →[1 Sperren] →c →c -0 Freiegeben
Verhinder des Aufschaftens von anderen Nebenstellen (Aufschalsperre)	→C657 100 3 0 0 →[1 Sperren] →c →c -0 Freiegeben
Löschen der programmierten Einstellungen ihrer Nebenstelle (Nebenstelle auf Standardeinstellungen zurücksetzen)	→C657 100 9 0 0 →c
Tag-/Nachtschaltung [Nur vorprogrammierte Nebenstelle]	Umschalten der Betriebsart über Funktionskennziffer →C657 100 8 →[0 Automatisch 1 Manuell Tag a02 Manuell Nacht] →c
Bedienung von optionalem Zubehör
Türsprechstelle/Türoffner Türsprechtstellen-Anruf	→C656 100 8 →Türsprechtstellen-Nr.

Gewünschte Funktion	Bedienungsvorgang
Bedienung von optionalem Zubehör
Türsprechstelle/Türoffner Weiterleiten eines Türsprechstellen-Anrufs zu einem externen Teilnehmer (Rufweiterleitung von Türsprechstelle auf Amtsleitung)	Einschalten/Ausschalten (an der Nebenstelle, die den Türsprechstellen-Anruf empfängt) ▶ Türosprechtellen-Nr. 1006 → [Türsprechtstellen-1006] → [1 Einschalten -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -000] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -00] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] →[c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] → [c -0] Speichern der externen Rufnummer ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15
Türföffer betätigten	Von einer bestimmten Nebenstelle ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15 ▶ Türos7 1 15	Gewünschte Rufnummer
Bei Anschluss einer vorgeschalten Hauptnebenstellenanlage Zugriff auf externe Leistungsmerkmale (Signaltastenkunft zur Amtsseite)
Bei Anschluss eines Sprachprozessorsystems Unterstützung von Voice-Mail- Systemen	Rufweiterleitung zum Voice-Mail-System einschalten ▶ Figs. 2 1 0 ▶ Figs. 2 1 0 ▶ Figs. 2 1 0 ▶ Figs. 2 1 0 ▶ Figs. 2 1 0 ▶ Figs. 2 1 0 ▶ Figs. 2 1 0 ▶ Figs. 2 1 0 ▶ Figs. 2 1 0 ▶ Figs. 2 1 0
Mitschneiden eines Gesprächs (Mitschneiden)	Aufzeichnen in ihrer Mailbox F1-F3 (Mitschneiden)
	Aufzeichnen in einer anderen Mailbox F1-F3 (Mitschneiden)
	Beenden des Mitschneidens in einer anderen Mailbox F1-F3 (Mitschneiden)
Bei Anschluss eines externen Relais	Relais einschalten ▶ Relais-Nr.▶ c
Bei Anschluss eines externen Rufsignalgebers	Anruf entgegenhalten ▶ Relais-Nr.▶ c

5.4 Customising Your PS & System

5.4.1 Informationen zur Programmierung

Sie konnen Ihr DECT-Mobilteil (MT) mit den gewünschten Telefonfunktionen belegen.

Mobilteil-Programmierung: Sie können die Grundeinstellungen ihren Anforderungen anpassen.

Programmierung der TK-Anlage:

Sie können den Programmiermodus (Nebenstellenprogrammierung) des drahtgebundenen Systemtelefons aktivieren und verschiedene Funktionen für Ihr Mobilteil programmieren.

Für die Programmierung stehen die folgenden drei Displays zur Verfügung.

Display-Reihenfolge von "Programmieren"

• Dieses Display dient zur Registriierung des Mobilteils und erscheint nicht, wenn die DECT-Systemsperre aktiviert ist.

5.4.2 Mobilteil-Programmierung

Zur Aktivierung des MT-Programmiermodus ist u.U. die Eingabe eines MT-Programmier-Passwords oder DECT-Systemsperre-Passwords erforderlich.

Aus Sicherheitsgründen ändert sich die Anzahl der möglichen Programmierungen je nach Passwort. Es gibt drei verschiedene Password-Ebenen.

Ebene 0: Ein Password ist nicht erforderlich.

Ebene 1: Ein MT-Programmier-Password ist erforderlich.

Ebene 2: Ein Systemsperre-Password ist erforderlich.

Nach Auswahl des Displays für Mobilteil-Programmierung erscheidt u.U. die Aufforderung

"Password Eingabe".

Falls these Anzeige nicht erscheint, ist kein Password erforderlich. Die nachstehende Tabelle zeigt die verschiedene Password-Kombinationen.

Bei DECT-Systemspere-Password:	Ausgeschaltet	Ausgeschaltet	Eingeschaltet	Eingeschaltet
Bei MT-Programmier-Password:	Ausgeschaltet	Eingeschaltet	Ausgeschaltet	Eingeschaltet
Systemsperre-Password	Nicht erforderlich.	Nicht erforderlich.	Ebene 0 bis 2 möglich.	Ebene 0 bis 2 möglich.
MT-Programmier-Password	Nicht erforderlich.	Ebene 0 bis 2 möglich.	Nicht erforderlich.	Ebene 0 und 1 möglich.
Kein Password oder Ungabe eines falschen Passwords	Ebene 0 bis 2 möglich.	Ebene 0 möglich.	Ebene 0 und 1 möglich.	Ebene 0 möglich.

Eingeben des MT-Programmier-Passwords/DECT-Systemsperse-Passwords

Löschen des MT-Programmier-Passwords/DECT-Systemsperse-Passwords

Ändern der Grundeinstellungen

Display	Posten	Auswahr	Ebene
Sprache = Auto	Soll die Display-Sprache gewechselt werden? (Ausbuhl der Display-Sprache)	□ Englisch	0
		□ Deutsch
		□ Französisch
		□ Italienisch
		□ Spanisch
		□ Holländisch
		□ Automatisch (Englisch) *2
Verzeichnissper. = Aus	Sollen die Wahlspeicher gespent oder freiugegeben werden? (Steuerung der Wahlspeichersperre)	□ Sperren (Ein)	1
		□ Freigeben (Aus)
Schnellantwort = Ein	Sollen ankommende Anrufe durch einfaches Abheiten des Mobilteils vom Ladegerät beantwortet werden können? (Einstellung des Sofortbeantwortungs-Modus)	□ Nein (Aus)	0
		□ Ja (Ein)
Autom. Anschalt. = Aus	Sollen Anrufe beantwortet über eine Spechgarnitur werden können, ohne das Mobilteil abzuheiten? (Einstellung des automatischen Beantwortungs-Modus)	□ Nein (Aus)	0
		□ Alle Anrufe (AL/Int)
		□ Nur Internenprüche (Nur Intern)
Anschaltverzög. = 1.Ruf	Auswahr der Anzahl von Rufsignalen vor automatischer Beantworung bei Verwendung einer Sprechgarnitur*3 (Auswahl der Verzögerung bei automatischer Beantwortung)	□ Anzahl Rufsignale	0
		□ 1 Rufsignal
Basisystem = DECT-SYS Nr.1	Soll das DECT-System (1 bis 4) gewechselt werden?*4 (Auswahl des DECT-Systems)	□ DECT-System-Nr.	2
		□ AUTO (alle angeschlossenen Geräte)
		□ ihre registrierte DECT-System-Nr.
Ruheanzeige = Aus	Welches Display soll im Bereitschaftszustand erschreiben?*5 (Auswahl des Displays im Bereitschaftszustand)	□ Nebenstellen-Nr. (Nst)	0
		□ DECT-System-Nr. (DECT-SYS Nr.)
		□ DECT-System-Nr. und Nebenstellen-Nr. (SYS Nr.&Nst)
		□ Kein Display (Aus)
Dat/Zeit Anzeige = Zeit	Welche Anzeige soll im Bereitschaftszustand erschinen?*5 (Auswahl von Datum/Uhrzeit-Anzeige)	□ Datum (Dat)	0
		□ Datum und Uhrzeit (Zeit)
Speicher löschen	Die folgenden Einstellungen werden auf ihre Voreinstellungen zusückgesetzt: - Logbnuchnummern*6 - Rufsignal-Lautstärke - Empfänger-Lautstärke - MT-Programmierposten (außer: Auswahl des DECT-Systems, Abbrechen der Password-Registrarung, Eingeben des PS-Programmier-Passwords, Einstellung der DECT-Systemspere) Drücken Sie die Taste OK, wenn das links abgebildete Display erscheint. (Speicherlösung)	1
Basis löschen = DECT-SYS1	Nach Abbrechen der Mobilteil-Registrarung bei der Systemprogrammierung drücken Sie nach Erscheinen des links abgebildeten Displays die Taste OK, um dieRegistrarung erneut abzubrechen. Einzelheiten hierzu sind von Ihr dem Fachhändler zu erfolgen. (Abbrechen der Mobilteil-Registrarung)	2
Online Hilfe = Aus	Soll das Bedienerführungsmenu im Display erschieren?*7 (Einstellung des Bedienerführungs-Menürs)	□ Ja (Ein)	0
		□ Nein (Aus)
MT Password = Ausgeschaltet	Soll das MT-Programmier-Password verwendet werden? (Einstellung des MT-Programmier-Passwords)	□ Ja (Eingeschaltet)	1
		□ Nein (Ausgeschaltet)
DECT-SYS. Sperre = Ausgeschaltet	Soll das DECT-Systemsperre-Password verwendet werden? (Einstellung des DECT-Systemsperre-Passwords)	□ Ja (Eingeschaltet)	2
		□ Nein (Ausgeschaltet)

11 Wenn mit der Lautstärke-Regeltaste die Rufsignal-Lautstärke oder der Vibrationsmodus ausgeschaltet wurde, lautet das Mobilteil ungeachtet dieser Einstellung nicht.
2) Wenn das Mobilteil an ein digitales Panasonic-Telekommunikationsystem angeschlossen ist und die Voreinstellung "Auto" nicht verändert wurde, richtet sich die Display-Sprache nach der Systemeinstellung.
3.3 Dieser Posten wird nur angezeigt, wenn die Funktion "Einstellung des automatischen Beantwortungs-Modus" auf "AL/Int" oder "Nur Intern" eingestellt ist.
4.1 Dieder Posten wird nur angezeigt, wenn mehr als zwei feste Geräte angeschlossen sind.
⁵ Dieser Posten wird nur angezeigt, wenn das Mobilteil in einem digitalen Panasonic-

Telekommunikationsystem registriert ist und das Symbol " Y " im Display erscheint.

Die Logbuchnummern werden nur gelöscht, wenn das Mobilteil in einem digitalen Telekommunikationsystem eines anderen Herstellers als Panasonic registriert ist.
⁷ Im Bedienerführungs-Menü besitzen einige Tasten andere Funktionen als beim normalen Betrieb.

Buch( 口 )=Vor

*（ 念 * ）=Rück

OK( /OK ）=OK

Halt( & )=Rück

（E）=Vor

C( c) =Ende

5.4.3 Programmierung der TK-Anlage

Sie können den Programmiermodus (Nebenstellenprogrammierung) des drahtgebundenen Systemtelefons aktivieren und verschiedene Funktionen für Ihr Mobilteil programmieren.

Die folgenden Programmierungen sind möglich:

Grundeinstellungen

Wunschgemäß Tastenbelegung

Gebührenerfassung

Grundeinstellungen

Wunschgemäß Tastenbelegung

Die Multifunktionstasten können mit den folgenden Funktionen belegt werden.

Taste	Programmiereingabe
Amtssammel taste	*
Amtsbündeltaste	≥□ Amtsbündel-Nr. (1 bis 8)
Amtszieltaste	□-0 Amtsleitungs-Nr. (01 bis 54)
Nebenstellenzieltaste	1 Nebenstellen-Nr.
Zielwahltaste	ABC2 Gewünschte Rufnummer*1 (maximal 24 Ziffern)
Taste “Nachricht”	DEF3
Taste “Rufweiterleitung/Anrufschutz”	GHI4
Taste “Merken”	JKL5
Projekttaste	MNO6
Konferenztaste	PORS7
Taste “Log-In/Log-Out”	TUV8 ▲-0 Gruppen-Nr.
“Voice-Mail-Taste VERMITTELN”*2	TUV8 ABC2 Voice-Mail-Nebenstellen-Nr.
Taste “Mitschneiden”*2	TUV8 DEF3 Voice-Mail-Nebenstellen-Nr.
Taste “Mitschneiden Mailbox”*2	TUV8 GH4 Voice-Mail-Nebenstellen-Nr.
Zielwahl mit automatischem Halten	TUV8 ▲-□ Gewünschte Nummer*1 (maximal 24 Ziffern)
Trennen	WXYZ9

• "1"※" und "#" sowie SIGNAL, PAUSE, GEHEIM (INTERNVERBINDUNG) und "-": Bindestrich (KONFERENZ) können ebenfalls gespeichert werden.

• Wenn eine gespeicherte Rufnummer nicht im Display angezeigt werden soll, drücken Sie die Taste GEHEIM (INTERNVERBINDUNG) vor und hinter Privatnummern.

• Achten Sie vor dem Speichern einer externen Rufnummer darauf, eine Amtskennziffer (0 bzw. 81 bis 88) einzugeben.
• Wenn die Eingabe eines Projektcodes erforderlich ist, geben Sie diesen vor der Amtskennziffer ein.

• ^2 These Tasten dieren zur Unterstützung von Voice-Mail-Systemen.
• Zum Verlassen des Modus Nebenstellenprogrammierung drücken Sie die Taste BEENDEN.

Gebührenerfassung

[nur vorprogrammierte Nebenstelle]

• Ein Ausdrucken der Gebühreinheiten von Projektnummer 01 über Gesprächsdatenerfassung ist nicht möglich.

Abschnitt 6

Anhang

Dieses Kapitel enthalt die folgenden Abschnittte: Fehlersuche, Übersicht der Funktionskennziffern, Rufnummernverzeichnis, Übersicht der Hörtone/ Rufsignale, Technische Daten und Kurzreferenz für Standardtelefon.itte überprüfen Sie im Störungsfall die Hinweise im Abschnitt "Fehlersuche", bevor Sie den Kundendienst in Anspruchephemen.

6.1 Fehlersuche

6.1.1 Fehlersuche

Fehlersuche für drahtgebundene Telefon

Problem	Mögliche Ursachen und Abhilfemaßnahmen
Das Telefon faktioniert nicht einwandfrei.	Fehlerhafte Verdraught Überprüfen Sie die Verdraught. Das System faktioniert nicht einwandfrei. Führten Sie einen System-Neustart aus (1.4.1 Paralleler Anschluss eines zweiten Telefons)
Das Telefon kann nicht benutzterwerden.	Das Telefon ist gesperrt. Hebben Sie die Sperre auf (2.5.4 Sperren Ihrches Telefons gegen Benutzung durch andere Personen (Elektronisches Sperrschloss), 3.1.2 Ändern der Einstellungen) Das Telefon ist an einen TWIN-Port angeschlossen. Systemprogrammierung ist erforderlich.itte wenden Sie sich an ihren Fachhändler.
Manche Funktionen arbeiten nicht.	Bestimmte Funktionen sind u.U. vom System-Manager eingeschränkt worden. Bitte konsultieren ihren System-Manager. Die Funktionskennziffern sind geändert worden. Ermittelt in Sie die neuen Nummern, bevor Sie auf die betreffenden Funktionen zugreifen.
Trotz korrekter Befolgung der Anweisungen des Handbuchs werden bei Verwendung eines Systemtelefons keine Funktionenausgeführt.	Die Internleitung wurde nicht belegt. Die beim Abheben des Hörers belegte Leitung wurde über Nebenstellenprogrammierung geändert (4.1.2 Grundeinstellungen) In diesen Handbuch bedeutet "Abheben des Hörers", dass eine Internleitung belegt wird. Wenn die Einstellung geändert wurde, drücken Sie nach Abheben des Hörers die Taste INTERNVERBINDUNG und folgen dann den jeweiligen Anweisungen.
Ein parallel angeschlossenes Standardtelefon lauter nicht.	Dies ist die Standardeinstellung. Schalten Sie das Rufsignal ein (2.7.12 Einstellen des Rufsignals eines parallel angeschlossenen Telefons (Parallelruf))
Das Telefon faktioniert nicht mit den über Nebenstellenprogrammierung vorgenommen oder mit anderen Einstellungen (Zielwahl, Rufweiterleitungsziel usw.)	Die Nebenstellenleitung wurde geändert. Die Einstellungen des vorigen Benutzers wurden nicht gelöscht.Löschen Sie die alten Einstellungen und behmen Sie dann eine wunschgemäße Programmierung vor (13)2.7.13 Löschen der programmierten Einstellungen ihrer Nebenstelle (Nebenstelle auf Standardeinstellungen zurücksetzen), 4.1.2 Grundeinstellungen, 4.1.3 Belegung der variablen Funktionstasten)
Das Systemtelefon besitzt keine Taste FUNKTION.	Einige Modèle sind nicht mit einer Taste FUNKTION ausgestattet.Belegen Sie eine variable Funktionstaste mit der gewünschten Funktion (13 4.1.3 Belegung der variablen Funktionstaten)Gehen Sie anstelle einer Betätigung der Taste FUNKTION die erforderliche Funktionskennziffer ein (13 2.1.1 Vor der Inbetriebnahme)
Es können keine externen Anrufe getägt werden.	Das Telefon ist gesperrt.Heben Sie die Sperre auf (13 2.5.4 Sperren Ihrches Telefon gegen Benutzung durch andere Personen (Elektronisches Sperrschloss), 3.1.2 Ändern der Einstellungen)Die Wahlkontrolle ist aktiviert.Bitte konsultieren ihren System-Manager oder Fachhändler.Die Eingabe eines Projektkodes ist erforderlich (13 2.2.5 Anrufen ohne Einschränkungen, 4.1.4 Gebührenerfassung[nur vorprogrammierte Nebenstelle)]Eine zweite Nebenstellenanlage ist an Ihr System angeschlossen.Die Eingabe einer Funktionskennziffer für Zugang zur vorgeschalteten Hauptnebenstellenanlage ist erfolderlich(13 2.8.2 Betrieb hinter einer vorgeschalteten Hauptnebenstellenanlage)Innerhalb von 10 Sekunden nach Abheben des Hörers wurde keine Nummer gewählt.Legen Sie den Hörer auf, haben Sieihn wieder ab und wahren Sie dann die Nummer.
Ein negativer Quittungston wird:NOhört, oder die Meldung "Nicht berechtigt" erscheint im Display.	Das Telefon ist gespeppt. →Heben Sie die Sperre auf (2.5.4 Spuren Ihrches Telefons gegen Benutzung durch andere Personen (Elektronisches Sperrschloss), 3.1.2 Ändern der Einstellungen) Die Wahlkontrolle ist aktiviert. →Bitte konsultieren ihren System-Manager oder Fachhändler. Die Eingabe eines Projektkodes ist erforderlich (2.2.5 Anrufen ohne Einschränkungen, 4.1.4 Gebührenerfassung[nur vorprogrammierte Nebenstelle])
Es können keine externen Anrufe unter Verwendung der Zielwahltaste oder der Funktion "Kurzwahl" getätigter werden.	Die Rufnummer wurde ohne Amtskennziffer gespeichert. →Für Amtsgesprüche ist eine Amtskennziffer erforderlich (2.2.1 Grundverfahren, 2.9.4 Verwendung eines Systemtelefons vom Typ KX-T7531, KX-T7533, KX-T7536 oder KX-T7235, 4.1.3 Belegung der variablen Funktionstaten)
Ich kann mir die Funktionskennziffern nicht merken.	Bitten Sie ihren Fachhändler, die Funktionskennziffern zu ändern, um die Bedienung zu erleichtern. →Belegen Sie die Zielwahltasten mit den gewünschten Funktionskennziffern (4.1.3 Belegung der variablen Funktionstaten)
Die Wahrwiederholung funktioniert nicht.	Die gespeicherte Rufnummer umfasste mehr als 24 Stellen oder war eine Nebenstellennummer (2.2.3 Wahlwiederholung)
Meine Rufnummer soll nicht zum anrufenden oder gerufenen Teilnehmer übermittelt werden.	(2.7.6 Unterträgen der Anzeige ihrer Nummer beim angerufen Teilnehmer (Verhinder der Rufnummernübermittlung zum angerufen Teilnehmer [CLIR]), 2.7.7 Unterträgen der Anzeige ihrer Nummer beim anrufenden Teilnehmer (Verhinder der Rufnummernübermittlung zum anrufenden Teilnehmer [COLR]))
Meine Rufnummer soll zum anrufenden oder gerufenen Teilnehmer übermittelt werden.	(2.7.5 Anzeige ihrer Rufnummer beim gerufen und anrufenden Teilnehmer (Rufnummerübermittlung zum angerufenen [CLIP]/anrufenden Teilnehmer [COLP]))
Ich kann keinen Aufmerksamkeitstonzur gerufen Nebenstelleübertragen.	Die Funktion "Gesprach in Wartestellung" ist bei der anderen Nebenstelle nicht einschaltet (E 2.2.4 Wenn der gewählte Anschluss besetzt ist oder sich der Teilnehmer nicht meldet, 2.4.4 Entgegenheiten eines anklopfenden Geschäfts, 2.7.3 Anklopfen ein-/ausschalten (Aufmerksamkeitstón / Direktansprüche / Diskrete Direktansprüche))Bei der anderen Nebenstelle ist die Funktion"Datenschutz" eingeschaltet.Bitte konsultieren Sie ihren Fachhändler.
Ich habe den Sperrcode bzw. dasPassword für Vorabfrage vergessen.	Bitte wenden Sie sich an den Abfrageplatz oder ihren System-Manager (E 3.1.2 Ändern der Einstellungen)
Die Hintergrundmusik hat sichplötzlich eingeschaltet.	Schalten Sie die Hintergrundmusik aus(E 2.7.10 Einschalten der Hintergrundmusik,3.2.3 Einschalten der externen Hintergrundmusik)
Eine gespeicherte Privatnummer sollnicht in了我的um Display angezeigtwerden.	Schalten Sie die Anzeige der Rufnummer aus(E 2.9.4 Verwendung eines Systemtelefons vom TypKX-T7531, KX-T7533, KX-T7536 oder KX-T7235,4.1.3 Belegung der variablen Funktionstasten)
Eine im Handbuch angegebeneMeldung erscheidt nicht im Display.	Das verwendete Telefon ist kein Panasonic-Systemtelefon.Die in dieser Handbuch gezeichneten Meldungenbeziehen sich ausschließlich auf Panasonic-Systemtelefon (z.B. KX-T7536)(E 2.1.1 Vor derInbetriebnahme)
Ich möchte meineneNebenstellennummer und Anschluss-Nummer ermitteln.Das angezeigte Datum und die Uhrzeit sind nicht korrekt.	(4.2.1 Informationen zur Programmierung)Stellen Sie Datum und Uhrzeit überSystemprogrammierung ein (4.2.2 Einstellen vonDatum und Uhrzeit (000))
Die Displayanzeige ist gestört.	Die Lithiumbatterie für Speichersicherung mussausgewechselt werden.Bitte wenden Sie sich dazu an ihren Fachhändler.
Ich möchte Unterschiedliche Ruftöneverwenden.	(4.1.2 Grundeinstillungen, 4.1.3 Belegung dervariablen Funktionstasten)
Ein Warnton wird vom Telefonabgegeben.	Der Hörer ist bei freiier Leitung länger Zeit über im abgehoben Zustand geblieben.Legen Sie den Hörer auf.
Das Leuchtelement der TasteNACHRICHT leuchtet.	Eine andere Nebenstelle hat eine Nachrichtenanzeige fürSie hinterlassen, während Sie ein Geschäft führten oderabwesend waren.
Die Anzeige "S.- Datenfehler 1"erscheint am Systemtelefon vonAbfrageplatz 1.	Es liegen falsche Systemdaten mit Backup-RAM für dasMaster-System vor.Bitte konsultieren Sie ihren Fachhändler.
Die Anzeige "S.-Datenfehler 2" erscheint am Systemtelefon von Abfrageplatz 1.	Es liegen falsche Systemdaten mit Backup-RAM für das Slave-System vor. → Bitte konsultieren Sie ihren Fachhändler.
Die Anzeige "Drucker prüfen" erscheint am Systemtelefon von Abfrageplatz 1.	Das Papier im Drucker ist verbraucht, oder es liegt eine Störung des Druckers vor. → Bitte konsultieren Sie ihren System-Manager oder Fachhändler.
Die Anzeige "Sys.-Link-Fehler" erscheint am Systemtelefon von Abfrageplatz 1.	Eine Unterbrechung der Systemverbindung liegt vor. → Bitte konsultieren Sie ihren Fachhändler.
Ein Stromausfall ist aufgetreten.	Bei Stromausfall... Die TK-Anlage und alle angeschlossenen Panasonic-Systemtelefone stellen den Betrieb ein. Internrufe sind nicht möglich, und es stehen keine Systemfunktionen zur Verfügung. Nach Wiederherstellen der Stromversorgung... Das System nimmt den Betrieb automatisch wieder mit den gespeicherten Systemdaten auf. Die Speichersicherung erfolgt über eine eingebaute Lithiumbatterie. Mit Ausnahme der Funktion "Automatischer Rückruf bei Besetzt (Vormerken)" und gehaltener Verbindungen gehen keinerlei Speicherdaten verloren.

Fehlersuche für DECT-Mobilteil (MT)

Problem	Mögliche Ursachen und Abhilfemaßnahmen
Das Mobilteil kann nicht verwendet werden.	• Der Akku ist entladen. → Laden Sie den Akku vollständig auf. (5.2.1 Vor Inbetriebnahme des DECT-Mobilteils) • Das Mobilteil wurde gelöscht oder noch nicht registriert. →itte wenden Sie sich an ihren Fachhändler.
Das Mobilteil funktioniert nicht.	• Der Ein/Aus-Schalter ist ausgeschaltet. → Schalten Sie den Schalter ein. (5.2.1 Vor Inbetriebnahme des DECT-Mobilteils)
Das Mobilteil lautet nicht	Die Rufsignal-Lautstärke ist auf "AUS" oder "VIBRATION" eingestellt. → Stellen Sie die Lautstärke mit der Lautstärke-Regeltaste ein. (5.2.1 Vor Inbetriebnahme des DECT-Mobileils) Das Mobilteil befindet sich außerhalb der Funkreichweite, oder die Basisstation ist besetzt. → Gehen Sie;naher an die Basisstation heran bzw. versuchen Sie es etwas später erneut. Der Funkkanal ist besetzt, oder es liegt ein HF-Übertragungsfehler vor. → Versuchen Sie es etwas später erneut.
Wahlen ist nicht möglich.	Die gewährte Rufnummer unterliegt der Wahlkontrolle. → Bette wenden Sie sich an ihren Fachhändler. Die Tastaturspere ist aktiviert. → Halten Sie die Taste Funktion ca. 2 Sekunden lang gedrückt. (5.3.8 Sperren der Tastatur) Der Funkkanal ist besetzt, oder es liegt ein HF-Übertragungsfehler vor. → Versuchen Sie es etwas später erneut.
Statisches Rauschen, Ton verschwindet kurzdeitig, Übersprechen durch andere Elektrogeräte.	Betreiben Sie Mobilteil und Basisstation in größere Abstand von störenden Elektrogeräten. → Gehen Sie;naher an die Basisstation heran.
Die Anzeige "BS Besetz" erscheint im Display.	Die Basisstation ist besetzt. → Versuchen Sie es etwas später erneut.
Die Anzeige "Fehler" erscheint im Display.	Bitte wenden Sie sich an ihren Fachhändler.
Die Anzeige "MT n. erreichbar" erscheint im Display.	Der Ein/Aus-Schalter ist ausgeschaltet. → Schalten Sie den Schalter ein. (5.2.1 Vor Inbetriebnahme des DECT-Mobileils) Das Mobilteil befindet sich außerhalb der Funkreichweite. → Gehen Sie;naher an die Basisstation heran. Der Funkkanal ist besetzt, oder es liegt ein HF-Übertragungsfehler vor. → Versuchen Sie es etwas später erneut.
Die Anzeige "Registrieren" erscheint im Display.	Das Mobilteil ist nicht im System registriert. → Bette wenden Sie sich an ihren Fachhändler.
Die Anzeige "Kein Funksignal" erscheint im Display.	Das Mobilteil befindet sich außerhalb der Funkreichweite. → Gehen Sie;naher an die Basisstation heran.
Die Speicherung von Rufnummern und Name ist nicht möglich.	Die Eingabe überschreitet die maximale Anzahl von Stellen.Während der Programmierung darf die Eingabesequenz nicht länger als 30 Sekunden unterbrochen werden.
Nachrücken der TastesWAHLWIEDERHOLUNG ertönt einAlarm.	Die Rufnummer ist nicht im Logbuch gespeichert.
Während eines Geschäfts blinkt dasSymbol "®, oder ein Piepton wirdalle 5 Sekunden gehört.	Der Akku ist beinh erschöpt.Laden Sie den Akku vollständig auf. (5.2.1 VorInbetriebnahme des DECT-Mobilteils)
Trotz vollständigem Aufladen desAkkus blinkt das Symbol "®".	Reinigen Sie die Ladekontakte und wiederholen Sieden Ladevorgang.Der Akku hat das Ende seiner Lebensdauer erreichtund muss durch einen neuen ersetzt werden.
Das Mobilteil stellt beim Gebrauchplötzlich den Betrieb ein.	Schhalten Sie den Ein/Aus-Schalter einmal aus undwieder ein. Versuchen Sie es dann ernut. (5.2.1 VorInbetriebnahme des DECT-Mobilteils)Entfernen Sie den Akku einmal, legen Sieihn erneutein und versuchen Sie es dann ernut. (5.2.1 VorInbetriebnahme des DECT-Mobilteils)
Es erfolgt keine automatischenÜbergabe.	Sie haben sich in die Höhe einer besetzten Basisstationbegeben, oder das Mobilteil befindet sich außerhalb derFunkreichweite.Sie haben ihren Standort gewechselt, während keineVerbindung bestand (z.B. beim Hören des Besetzttons).Der Funkkanal ist besetzt, oder es liegt ein HF-Übertragungsfehler vor.
Trotzäre zur Basisstation ertscheintdas Symbol "Y" für hoheEmpfangsfeldstärke nicht im Display.	Normalerweise können auch bei Anzeige des Symbols"Y"Anrufe getätigt werden. In einem solchen Fall bleibtdie Verbindung zur aktuell verknüpften Basisstationbestehen, obwohl sich eine andere Basisstation ingrößerer Höhe des Mobilteils befindet.
Bei Anzeige des Symbols "Y" fürniedrige Empfangsfeldstärke ertöntwährend eines Geschäfts ein Alarm.	Das HF-Signal ist schwach.Gehen Sie)naher an die Basisstation heran.

6.2 Übersicht der Funktionskennziffern

6.2.1 Übersicht der Funktionskennziffern

Die Zahlen hinter den Leistungsmerkmalen geben die werkseitig zugeordneten Funktionskennziffern an. Es gibt variable und feste Funktionskennziffern. Wenn Sie eine variable Funktionskennziffer geändert haben,/TRagen Sie die neu zugewiesene Nummer für spätere Bezugnahme in die Tabelle ein.

Leistungsmerkmal	Kennziffer	Neue Kennziffer	Ertorderliche zusätzliche Eingaben
Anrufen des Abfrageplatzes	9
Amtskennziffer/LCR	0
Amsleitungsbündel	8		1-8
Direktruf nach Zeit/Ausschalten/Speichern	74		1 / 0 / 2+Rufnummer+#
Kurzwahl (persönlich) Speichern von Rufnummern	6× 60		0-9 [0-9]+Rufnummer+#
Kurzwahl (zentral)	×		000-499
Wahlwiederholung der zuletzt gewährten Rufnummer	#
Automatischer Rückruf/Vormerken (intern/extern)	6	fest
Vormerken ausschalten	46
Ausschalten des CCBS-Rückrufs	713
Anklopfen	2	fest
Hinterlassen einer Nachrichtenanzeige/Ausschalten/Zurückrufen/Löschen einer empfangenen Nachrichtenanzeige	70		1+Nebenst.-Nr. / 0+Nebenst.-Nr. / 2 / 0+His Nebenst.-Nr.
Aufschaften	3	fest
Logbuchmodus, 16. Anruf überschreiben/ignorieren	54		1 / 0
Heranholen eines Rufes - Amtsleitung - Nebenstellengruppe - gezielt	4× 40 41		Nebenst.-Nr.
Halten oder Zurückholen eines Rufes	50
Zurückholen von einer anderen Nebenstelle - Amtsgesprach - ilternngesprach	53 51		01-24 Nebenst.-Nr.
Halten in einer Parkzone oder Zurückholen eines geparkten Rufes	52		0-9
Durchsage machen oder vermitteln - alle Geräte/alle Nebenstellen/Gruppe - externe Laatsprecher	63 64		× / 00 / 01-16 1-4
Beantwerten einer Durchsage oder eines ankommenden Rufes über eingebauten Laatsprecher	44		1-4
Beantwerten einer Durchsage über Telefon	43
Anklopfen freigeben/sperren Kein Ton/Aufmerksamkeitston/Direktansprüche/ Diskrete Direktansprüche	731		0 / 1 / 2 / 3
Zugriff auf externe Leistungsmerkmale	66
Rufweiterleitung - Sofort/Bei Besetzt/Nach Zeit/Bei Besetzt und nach Zeit - auf Amsleitung - Ausschalten - Vom Ziel/Ausschalten	710 ↓	[2 / 3 / 4 / 5]+ Nebenst.-Nr. 6+Amtskennziffer+ Rufnummer+# 0 [7 / 8]+Hisre Nebenst.-Nr.	[7 / 8]+Hisre Nebenst.-Nr.
Anrufschutz - Weiterleiten zu Nebenstelle/Abfrageplatz/ Reserveziel - Ausschalten	710 ↓	1+[Nebenst.-Nr. / 0 / *) 0
Rufweiterleitung von Nebenstellengruppe	714		1+Gruppen-Nr.+ Zielgruppen- oder Nst- Nr. / 0+Gruppen-Nr.
Ablehnen direkter Amtsanrufe (Anrufschutz oder Durchwahl)/Ausschalten	56		1 / 0
Abwesenheitsmeldung Nebenstelle/Ausschalten	750		[1-9]+(parameter) / 0
Beitreten/Verlassen einer Anrufgruppe	45		[1 / 0]+[Gruppen-Nr. / ×(alle)]
Konferenzschaltung	3	fest
Anrufen mit Eingabe eines Projektcodes	49		code+[# or 99]
Vorübergehendes Umschalten auf Mehrfrequenzwahl	×#	fest
Aufschaften (Nebenstelle)	2	fest
Einstellen des Alarms (Weckruf)	76		1+Uhrzeit+ [0 (einalig) / 1 (täglich)] 0 / 2
Ausschalten/Prufen der Zeit
Rufnummernübermittlung zum angerufenen/anrufenden Teilnehmer	711		1 / 2
- Übermitteln der Hauptnummer/Ihrer Nebenstelle zugewiesenen Nummer	↓		3+gewünschten Nummer+#
- Übermitteln einer gewünschten Nummer bei einem bestimmen Anruf	57		2 / 0 / 1
Verhindern der Rufnummernübermittlung zum angerufenen Teilnehmer/Übermitteln/Andern der Einstellung bei einem bestimmen Anruf	58		1 / 0
Verhindern der Rufnummernübermittlung zum anrufenden Teilnehmer/Übermitteln	59		3stelliger Sperrcode zweimal/gespeicherter Sperrcode
Verhindern/Freiageben des Einsehens Ihres Logbuchs durch Unbefugte	77		3stelliger Sperrcode zweimal/gespeicherter Sperrcode
Sperren/Freiageben Ihres Telefons gegen Benutzung durch andere Personen	720		1 / 0
Sperren/Freiageben des Heranholens ihrer Anrufe zu anderen Nebenstellen	721		1 / 0
Sperren/Freiageben von Durchsagen	733		1 / 0
Sperren/Freiageben des Aufschaltens von anderen Nebenstellen	790
Prüfen der Betriebsart der Tag-/Nachtschaltung	#	fest
Umschalten der Datumsanzeige	×	fest
Parallelruf für Standardtelefon Ein-Ausschalten	69		1 / 0
Wahl zwischen Tonruf und Sprachruf	×	fest
Löschen der programmierten Einstellungen	790
Anrufen der Türsprechstelle	68		1-2
Türoffner betätigten - von einer bestimmten Nebenstelle	55	fest	1-2
- von einer beliebigen Nebenstelle während der Verbindung mit der Türsprechstelle	5
Weiterleiten eines Türsprechstellen-Anrufs zu einem externen Teilnehmer
- Einschalten/Ausschalten	716		[1 bis 2 /×(alle)]+ [1 / 0]
- Speichern der externen Rufnummer	715		[0 (Tag) / 1 (Nacht)]+ [1 bis 2 /×(alle)]+ Amtskennziffer
- Löschen der externen Rufnummer			Rufnummer+ # [0 (Tag) / 1 (Nacht)]+ [1 bis 2 /×(alle)]
Einschalten eines externen Relais	67		1-2
Einschalten/Ausschalten eines externen Rufsignalgebers	730		1-2 / 0
*1 Zuordnen der Berechtigungsklasse - primär/ sekundär	79		[1 / 3]+Nebenst.-Nr.
*1 Einstellen/Löschen des Passwords für Vorabfrage	799		3 stelliger Sperrcode zweimal/gespeicherter Sperrcode
*1 Hotelanwendungen
-Einstellen des Weckrufs für andere Nebenstellen/Ausschalten/Prufen/	7×		1+Nebenst.-Nr. + Uhrzeit+ [0 (einalig) / 1 (täglich)] / 0+Nebenst.-Nr. / 2+Nebenst.-Nr. [6 bis 9]+(parameter)
-Ausdrucken von Informationen über Hotelzimmer	750
*1 Ein-/Ausschalten der Hintergrundmusik	65
*2 Tag-/Nachtschaltung			0 / 1 / 2
- Automatische Nachtschaltung/Manuelle Tagschaltung/Manuelle Nachtschaltung	78
*1 Aufsprechen/Wiedergeben von Ansagetexten	712		[1 / 2]+Ansagetext-Nr.
*1 Ausdrucken/Löschen des System-Arbeitsreports	794		1 / 0

_1 : These Funktion steht nur am Abfrageplatz zur Verfügung.
^2 : Nur Abfrageplatz und vorprogrammierte Nebenstellen.

6.3 Rufnummernverzeichnis

6.3.1 Rufnummernverzeichnis

Nebenstelle

AnschlussNr.	Nebenstellen-Nr.	Name	AnschlussNr.	Nebenstellen-Nr.	Name
01-1			01-2
02-1			02-2
03-1			03-2
04-1			04-2
05-1			05-2
06-1			06-2
07-1			07-2
08-1			08-2
09-1			09-2
10-1			10-2
11-1			11-2
12-1			12-2
13-1			13-2
14-1			14-2
15-1			15-2
16-1			16-2
17-1			17-2
18-1			18-2
19-1			19-2
20-1			20-2
21-1			21-2
22-1			22-2
23-1			23-2
24-1			24-2
25-1			25-2
26-1			26-2
27-1			27-2
28-1			28-2
29-1			29-2
30-1			30-2
31-1			31-2
32-1			32-2
33-1			33-2
34-1			34-2
35-1			35-2
36-1			36-2
37-1			37-2
38-1			38-2
39-1			39-2
40-1			40-2
41-1			41-2
42-1			42-2
43-1			43-2
44-1			44-2
45-1			45-2
46-1			46-2
47-1			47-2
48-1			48-2
49-1			49-2
50-1			50-2
51-1			51-2
52-1			52-2
53-1			53-2
54-1			54-2
55-1			55-2
56-1			56-2
57-1			57-2
58-1			58-2
59-1			59-2
60-1			60-2
61-1			61-2
62-1			62-2
63-1			63-2
64-1			64-2

Kurzwahl (zentral)

Nr.	Name	Nr.	Name	Nr.	Name
000		047		094
001		048		095
002		049		096
003		050		097
004		051		098
005		052		099
006		053		100
007		054		101
008		055		102
009		056		103
010		057		104
011		058		105
012		059		106
013		060		107
014		061		108
015		062		109
016		063		110
017		064		111
018		065		112
019		066		113
020		067		114
021		068		115
022		069		116
023		070		117
024		071		118
025		072		119
026		073		120
027		074		121
028		075		122
029		076		123
030		077		124
031		078		125
032		079		126
033		080		127
034		081		128
035		082		129
036		083		130
037		084		131
038		085		132
039		086		133
040		087		134
041		088		135
042		089		136
043		090		137
044		091		138
045		092		139
046		093		140
141		188		235
142		189		236
143		190		237
144		191		238
145		192		239
146		193		240
147		194		241
148		195		242
149		196		243
150		197		244
151		198		245
152		199		246
153		200		247
154		201		248
155		202		249
156		203		250
157		204		251
158		205		252
159		206		253
160		207		254
161		208		255
162		209		256
163		210		257
164		211		258
165		212		259
166		213		260
167		214		261
168		215		262
169		216		263
170		217		264
171		218		265
172		219		266
173		220		267
174		221		268
175		222		269
176		223		270
177		224		271
178		225		272
179		226		273
180		227		274
181		228		275
182		229		276
183		230		277
184		231		278
185		232		279
186		233		280
187		234		281
282		329		376
283		330		377
284		331		378
285		332		379
286		333		380
287		334		381
288		335		382
289		336		383
290		337		384
291		338		385
292		339		386
293		340		387
294		341		388
295		342		389
296		343		390
297		344		391
298		345		392
299		346		393
300		347		394
301		348		395
302		349		396
303		350		397
304		351		398
305		352		399
306		353		400
307		354		401
308		355		402
309		356		403
310		357		404
311		358		405
312		359		406
313		360		407
314		361		408
315		362		409
316		363		410
317		364		411
318		365		412
319		366		413
320		367		414
321		368		415
322		369		416
323		370		417
324		371		418
325		372		419
326		373		420
327		374		421
328		375		422
423		449		475
424		450		476
425		451		477
426		452		478
427		453		479
428		454		480
429		455		481
430		456		482
431		457		483
432		458		484
433		459		485
434		460		486
435		461		487
436		462		488
437		463		489
438		464		490
439		465		491
440		466		492
441		467		493
442		468		494
443		469		495
444		470		496
445		471		497
446		472		498
447		473		499
448		474

Kurzwahl (persönlich)

Name	Nr.	Name	Nr.
	0		5
	1		6
	2		7
	3		8
	4		9

Zielwahl

Name	Zielwahlnummer	Name	Zielwahlnummer
	...

6.4 Übersicht der Hörtnöne/Rufsignale

6.4.1 Übersicht der Hörtnöne/Rufsignale

Bei aufgelegtem Hörer

Rufsignale

Rufsignal 1

• Ankommender externer Ruf
• Ein externer Anruf wird länger als für die programmierte Zeitspanne gehalten (Standardeinstellung: 60 Sek.)

Rufsignal 2

• Ankommender Internruf
  Ein Internruf wird länger als für die programmierte Zeitspanne gehalten (Standardeinstellung: 60 Sek.)

Rufsignal 3

• Ankommender Anruf von Tursprechstelle
  Die vorprogrammierte Alarmzeit ist erreicht.

Rufsignal 4

• Eine vorgemerkte Amtsleitung oder Nebenstelle ist frei geworden.
• Ein anrufender Teilnehmer hinterlässt eine Nachricht in Ihrer Mailbox (Vorabfrage, Privatmodus).

Bei abgehobenem Hörer

Wahltone

Wahlton 1

Normaler Wahlton

Wahlton 2

Die Standardeinstellung mindestens eines Leistungsmerkmals ist an ihrer Nebenstelle geändert worden.

Wahlton 3

• Ein Weckruf wird beantwortet.

Zum Ausschalten des Tones geben Sie einen Projektcode ein.

Wahlton 4

Eine Signalisierung eines Geschäfts in Wartestellung wurde empfangen.

Beim Wahlen

Besetzto

CCBS-Ton

Der angerufene Anschluss ist besetzt. CCBS kann aktiviert werden.

Negativer Quittungston

Die Amtsleitung, die beegt werden sollte, ist nicht zugewiesen bzw. gespert.

• Ein falscher Projektcode wurde eingegeben.

Rückrufton

Anrufschutzton

Bei derangerufenen

Nebenstelle ist die Funktion

"Anrufschutz" eingeschaltet.

Bei aufgelegtem Hörer

Hörtöne

Hörton 1

Aufmerksamkeitston

(Standardestellung)

Hörton 2

Von außerhalb übertragener

Aufmerksamkeitston

Hörton 3

Von einer anderen

Nebenstelle übertragener

Aufmerksamkeitston

Hörton 4

Ein Anruf wird länger als für die programmierte Zeitspanne gehalten

(Standardesteinstellung: 60 Sek.)

Während eines Geschäfts mit einem externen Teilnehmer

Warnton

Dieser Warnton wird jeweils 15, 10 und 5 Sekunden vor Erreichen der Zeitgrenze übertragen.

Beim Einstellen von Funktionen oder Programmieren

Bestätigungstöne

Bestätigungston 1

• Sperren/Freigegeben Ihres Telefons gegen Benutzung durch andere Personen
  Die neue Einstellung weicht von der über eine frühere Nebenstellenprogrammierung vorgenommenen Einstellung ab.
• Beenden der Systemprogrammierung.

Bestätigungston 2

Die Funktionseinstellung wurde gespeichert.
Vor einer externen Durchsage
Die neue Einstellung ist mit der über eine frühere Nebenstellenprogrammierung vorgenommenen Einstellung identisch.

Bestätigungston 3

Vor Ausführung eines der folgenden Vorgänge:

Zurückholen eines gehaltenen Geschäfts
- Heranholen eines anderen Anrufes
- Machen/Beantwerten einer Durchsage
- Beantwerten einer externen Durchsage

Bestätigungston 4

Aufbau oder Verlassen einer Dreierkonferenz

6.5 Technische Daten

6.5.1 Technische Daten

Allgemeine Beschreibung

Gegenstand	Beschreibung
Anlagenkapazität		Grund system	Modulare Erweiterung
	KX-TD408
	Amskanäle	0	4
	Nebenstellen	8	—
	(Nebenstellen mit Porterweiterung)
	Porterweiterung	16	—
	KX-TD816
	Amskanäle	0	8
	Nebenstellen	8	16
	(Nebenstellen mit Porterweiterung)	16	32
	KX-TD1232
	Amskanäle	0	38
	Nebenstellen	16	32
	(Nebenstellen mit Porterweiterung)	32	64
Stromversorgung	Primär	230 V Netzspannung, 50 Hz
	Sekundär	Nebenstellen-Versorgungsspannung: 30 V Schaltspannung: ±5V, ±15V
	Bei Stromausfall	Speichersicherungsdauer: 7 Jahre über eingebaute Lithiumbatterie
		Empfehlung: Unterbrechungsfreie Stromversorgung (USV)
Wahlverfahren	Externe/interne Rufnummern	Impulswahl (IWV) 10 P/s, Mehrfrequenzwahl (MFV)
	Umschalten des Amtswahlverfahrens	IWV zu MFV, MFV zu IWV
Gesprächsdaten-erfassung	Schnittstelle	V. 24 (RS-232C)
	Ausgabegerät	Drucker
	Erfasste Daten	Datum, Uhrzeit, Nebenstellennummer, Amtsleitungsummer, gewährte Rufnummer, Rufdauer, Gesprächsdauer, Projektcode, Kostenstelle, Gebühreinheit

Kennwerte

Gegenstand	Beschreibung
Maximale Anzahl von Nebenstellen pro Anschluss	2 bei Porterweiterung (TWIN-Port)
Rufsignalspannung	65 V eff. bei 32 Hz, je nach Rufsignallast
Umgebungsbedingungen	0 °C bis 40 °C, 10% bis 90% rel. Feuchte

These TK-Anlage erlt die Au agen der folgenden europischen Bestimmungen:

73/23/EEC Niederspannungs-Direktive

89/336/EEC Elektromagnetische Vertr glichkeit (Grundlegende EMV-Ver ffentlichung)

92/31/EEC Elektromagnetische Vertr glichkeit (Zusatz)

93/68/EEC CE-Symbol

Die bereinstimmung these Ger tes mit den obigen Normen wird durch Kennzeichnung mit dem CE-Symbol ausgewiesen

Hinweis zum Urheberschutz:

Das Urheberrecht an thisem Handbuch geh rt Kyushu Matsushita Electric Co., Ltd. (KME).

Alle Rehte vorbehalten. Vervielf Itigung theses Handbuchs sowie Nachdruck{jedweder Art, auch auszugseise, ohne vorherige schriftliche Genehmigung von KME und dem

Lizenznehmer des Unternehmens sind verboten.
