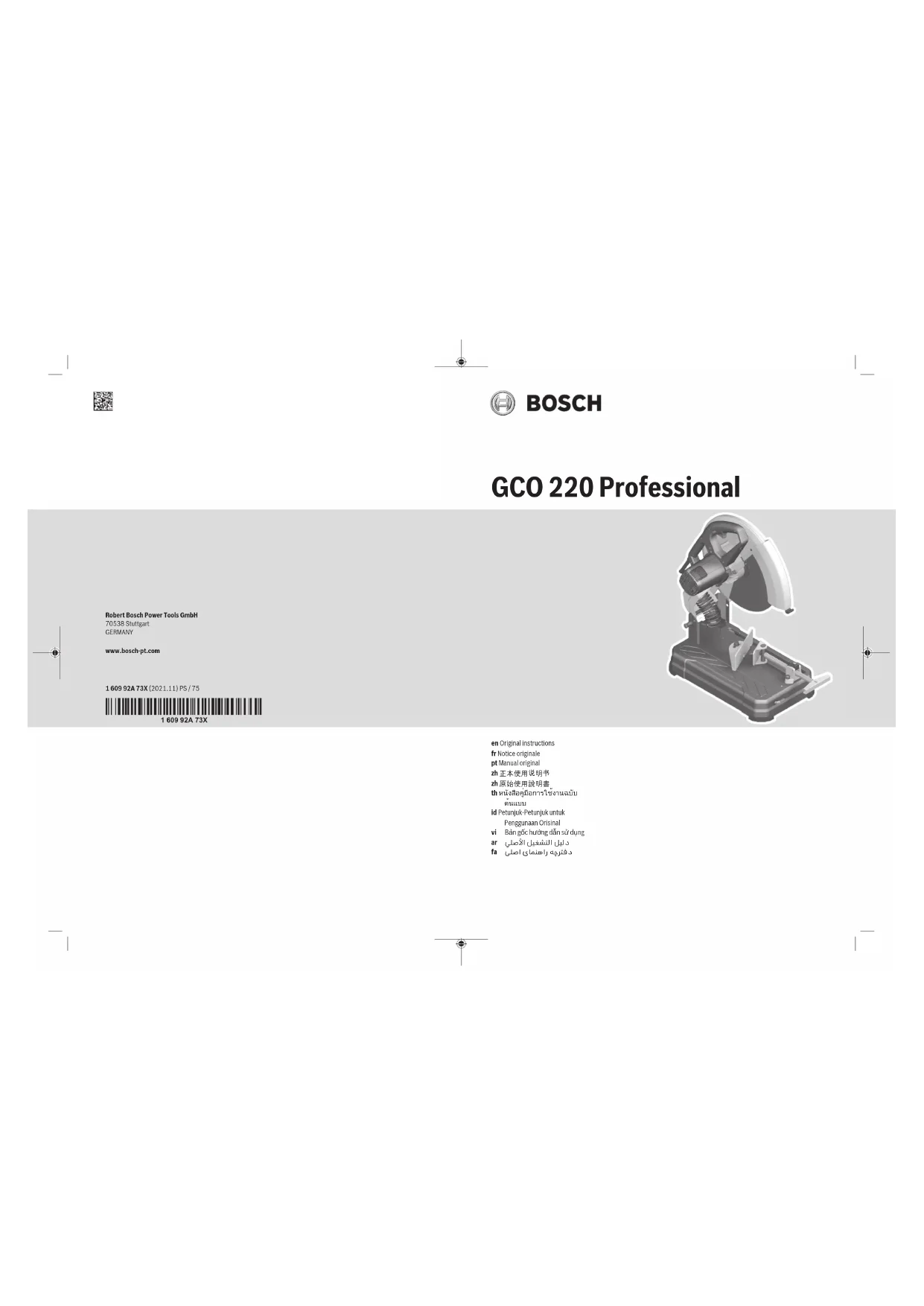

GCO 220 Professional - Scie BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tronçonneuse à disque (scie à tronçonner)
Modèle	GCO 220 Professional
Marque	Bosch
Puissance nominale	2 200 W
Régime à vide	3 800 tr/min
Dimensions (L x l x h)	256 x 520 x 400 mm
Poids	15,0 kg
Classe de protection	II (double isolation)
Diamètre maxi des disques	355 mm
Épaisseur maxi du disque	3 mm
Diamètre d'alésage	25,4 mm
Profondeur de coupe maxi	129 mm (à 0°/0°)
Plage d'angle d'onglet	0° à 45°
Longueur mini de pièce serrable	80 mm
Tension d'alimentation	230 V (220 V compatible)
Fixation	Stationnaire (montage sur plan de travail) ou flexible
Capot de protection	Capot à mouvement pendulaire
Accessoires fournis	Disque à tronçonner monté, clé mâle pour vis à six pans creux (8 mm)
Entretien	Nettoyer régulièrement les fentes de ventilation ; faire réparer par un centre agréé Bosch
Utilisation conforme	Coupes droites et d'onglets dans les métaux, sans eau

FOIRE AUX QUESTIONS - GCO 220 Professional BOSCH

Quels disques à tronçonner puis-je utiliser sur la GCO 220 ?

Utilisez uniquement des disques agglomérés renforcés conformes à la norme EN 12413, d'un diamètre maximal de 355 mm, d'une épaisseur maximale de 3 mm et d'un alésage de 25,4 mm. N'utilisez pas de disques diamantés.

Comment changer le disque à tronçonner ?

Débranchez l'outil. Faites pivoter le capot de protection vers l'arrière. Utilisez la clé fournie pour desserrer la vis à tête hexagonale tout en actionnant le blocage de broche. Retirez la rondelle et le flasque, puis le disque. Montez le nouveau disque en sens inverse, en serrant la vis à 18-20 Nm.

Comment régler l'angle d'onglet ?

Desserrez les deux vis de serrage de la butée angulaire avec la clé de 8 mm. Réglez l'angle souhaité de 0° à 45° et resserrez les vis. Les positions 0° et 45° sont prédéfinies.

Comment transporter la scie en toute sécurité ?

Utilisez la poignée de transport prévue. Avant le transport, abaissez le bras de l'outil et engagez la sécurité de transport en la poussant complètement vers l'intérieur.

Quelle est la profondeur de coupe maximale ?

La profondeur de coupe maximale est de 129 mm pour une coupe à 0° d'onglet et 0° d'inclinaison.

Comment nettoyer l'outil et maintenir ses performances ?

Débranchez l'outil avant tout nettoyage. Nettoyez régulièrement les fentes de ventilation à l'air comprimé. Veillez à ce que le capot de protection pendulaire puisse bouger librement et reste propre.

Que faire en cas de vibrations excessives ?

Arrêtez immédiatement l'outil et débranchez-le. Vérifiez l'état du disque à tronçonner. Si le disque est endommagé, remplacez-le. Si les vibrations persistent, faites réparer l'outil par un centre agréé Bosch.

Puis-je utiliser la scie pour couper du bois ou du plastique ?

Non, l'outil est conçu uniquement pour la coupe des métaux sans eau. Utiliser d'autres matériaux peut être dangereux et endommager la scie.

Comment éviter les étincelles et les projections ?

Assurez-vous que la tôle pare-étincelles est correctement montée. Portez un équipement de protection individuelle (lunettes, gants, masque). Éloignez les matériaux inflammables de la zone de travail.

Où trouver des pièces de rechange et le service après-vente ?

Adressez-vous à un centre de service après-vente agréé Bosch. Vous pouvez consulter les vues éclatées sur le site www.bosch-pt.com. Précisez toujours la référence à 10 chiffres de l'outil.

MODE D'EMPLOI GCO 220 Professional BOSCH

Consignes de sécurité

Avertissements de sécurité généraux pour l'outil électrique

AVERTISSEMENT

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis

avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électrique" dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

▸ Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. ▸ Maintenir les enfants et les personnes présents à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

Sécurité électrique

Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l'emprise de drogues, de l'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves.

Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections auditives utilisés pour les conditions appropriées réduisent les blessures. - Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est en position marche est source d'accidents. Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une partie tournante de l'outil électrique peut donner lieu à des blessures. Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. Rester vigilant et ne pas négliger les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.

Utilisation et entretien de l'outil électrique

Ne pas forcer l'outil électrique. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise le travail de manière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. Débrancher la fiche de la source d'alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique. Conserver les outils électriques à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil électrique ou les présentes instructions de le faire fonctionner. Les outils

électriques sont dangereux entre les mains d'utilisateurs novices.

Observer la maintenance des outils électriques et des accessoires. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus. Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses. Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossible la manipulation et le contrôle en toute sécurité de l'outil dans les situations inattendues.

Maintenance et entretien

Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l'outil électrique.

Avertissements de sécurité relatifs aux tronçonneuses à disque

Se positionner ainsi que les personnes présentes à distance du plan du disque rotatif. Le protecteur contribue à protéger l'opérateur des fragments cassés de disque et d'un contact accidentel avec le disque. Utiliser uniquement des disques de tronçonnage agglomérés renforcés pour votre outil électrique. Le fait qu'un accessoire puisse être fixé sur votre outil électrique ne suffit pas à assurer un fonctionnement en toute sécurité. La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale marquée sur l'outil électrique. Des accessoires fonctionnant à une vitesse supérieure à leur vitesse assignée peuvent se casser et voler en éclats. - Les disques doivent être utilisés uniquement pour les applications recommandées. Par exemple : ne pas meuler avec la tranche du disque de tronçonnage. Les disques abrasifs de tronçonnage sont destinés au meulage périphérique ; des forces latérales appliquées à ces disques peuvent les briser.

▸ Toujours utiliser des flasques de disque non endommagés, d'un diamètre adapté au disque choisi. Des flasques de disque adaptés supportent le disque et réduisent ainsi l'éventualité d'une rupture de celui-ci. Le diamètre extérieur et l'épaisseur de votre accessoire doivent se situer dans les limites des caractéristiques assignées de votre outil électrique. Des accessoires de dimension inappropriée ne peuvent pas être protégés ni contrôlés de manière adaptée. L'alésage des disques et des flasques doit être adapté à l'arbre de l'outil électrique. Les disques et les flasques dont les alésages ne sont pas adaptés au matériel de montage de l'outil électrique vont se déséquilibrer, vibrer de manière excessive et peuvent être à l'origine d'une perte de contrôle. Ne pas utiliser de disques endommagés. Avant chaque utilisation, vérifier l'absence de fissures et d'éclats sur les disques. En cas de chute d'un outil électrique ou d'un disque, vérifier l'absence de dommages ou installer un disque non endommagé. Après examen et installation du disque, se placer soi-même ainsi que les personnes présentes à distance du plan du disque rotatif et faire fonctionner l'outil électrique à vide à la vitesse maximale pendant une minute. Les disques endommagés sont normalement se casser durant cette période d'essai. ▸ Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de protection ou des lunettes de sécurité. Lorsque cela est approprié, porter un masque antipoussière, des protections auditives, des gants et un tablier capable d'arrêter de petits fragments d'abrasif ou de pièce. La protection oculaire doit pouvoir arrêter les débris expulsés au cours des diverses opérations. Le masque antipoussière ou le masque respiratoire doit pouvoir filtrer les particules générées par votre opération. Une exposition prolongée à un bruit de forte intensité peut être à l'origine d'une perte d'acuité auditive. ▸ Maintenir les personnes présentes à une distance de la zone de travail garantissant leur sécurité. Toute personne pénétrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce ou d'un disque cassé peuvent être expulsés et causer une blessure au-delà de la zone d'opération immédiate. Positionner le cordon à l'écart de l'accessoire rotatif. En cas de perte de contrôle, le cordon peut être coupé ou accroché, entraînant votre main ou votre bras dans le disque rotatif. Nettoyer régulièrement les fentes d'aération de l'outil électrique. Le ventilateur du moteur peut attirer la poussière à l'intérieur du boîtier et une accumulation excessive de métal fritté peut provoquer des dangers électriques. Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables. Les étincelles pourraient enflammer ces matériaux.

Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables. Les étincelles pourraient enflammer ces matériaux.

Avertissements relatifs au rebond et avertissements analogues

Le rebond est une réaction soudaine d'un disque rotatif pincé ou accroché. Le pincement ou l'accrochage provoque un décrochage rapide du disque rotatif qui, à son tour, entraîne un mouvement de l'unité de coupe incontrôlée vers le haut en direction de l'opérateur.

Par exemple, si un disque abrasif est pincé ou accroché par la pièce, le bord du disque qui entre dans le point de pincement peut s'enfoncer dans la surface du matériau et amener le disque à sortir de la pièce ou à rebondir. Les disques abrasifs peuvent également se casser dans ces conditions.

Le rebond est le résultat d'une utilisation inadéquate de l'outil électrique et/ou de procédures ou de conditions de fonctionnement incorrectes ; il peut être évité par la prise de précautions appropriées, telles qu'indiquées ci-dessous.

• Maintenir solidement l'outil électrique et positionner votre corps et vos bras de manière à pouvoir résister aux forces de rebond. L'opérateur peut contrôler les forces de rebond dirigées vers le haut si des précautions appropriées sont prises. Ne pas positionner votre corps dans l'alignement du disque rotatif. Si un rebond se produit, il propulsera l'unité de coupe vers le haut en direction de l'opérateur. Ne pas monter de chaîne coupante, de lame à ciseler, de disque diamant segmenté avec une rainure périphérique supérieure à 10 mm ou de lame de scie dentée. Ces lames sont souvent à l'origine de rebonds et de pertes de contrôle. Ne pas "bloquer" le disque ou lui appliquer une pression excessive. Ne pas tenter de réaliser une découpe trop profonde. Une surcharge du disque augmente la charge et la susceptibilité de torsion ou de blocage du disque à l'intérieur de la coupe et la possibilité de rebond ou de cassure du disque. Lorsque le disque se coince ou si l'on interrompt une coupe pour une raison quelconque, couper l'alimentation de l'outil électrique et tenir l'unité de coupe sans bouger jusqu'à l'arrêt complet du disque. Ne jamais essayer de sortir le disque de la coupe tant que celui-ci est en mouvement, sinon il peut se produire un phénomène de rebond. Examiner la situation et corriger de manière à éliminer la cause du blocage du disque. Ne pas redémarrer l'opération de découpe dans la pièce. Laisser le disque atteindre sa pleine vitesse et le replacer avec précaution dans la coupe. Le disque peut se coincer, se rapprocher ou provoquer un rebond si l'outil électrique est redémarré lorsqu'il se trouve dans la pièce. Soutenir toute pièce surdimensionnée pour réduire le risque de pincement et de rebond du disque. Les pièces de grande dimension ont tendance à fléchir sous l'effet de leur propre poids. Des supports doivent être

placés sous la pièce près de la ligne de coupe et du bord de la pièce des deux côtés du disque.

Consignes de sécurité additionnelles

Rangez l'outil électroportatif dans un endroit sûr et approprié. Le local de rangement doit être sec et verrouillable à clé. Ceci afin de prévenir tout endommagement de l'outil électroportatif pendant son stockage ou son utilisation par des personnes non initiées. Toujours bien serrer la pièce à travailler. N'utilisez pas l'outil électroportatif pour tronçonner des pièces qui sont trop petites pour être serrées correctement. La distance entre votre main et le disque à tronçonner en rotation serait, dans un tel cas, trop petite. Examinez le câble régulièrement et ne confiez la réparation d'un câble endommagé qu'à un centre de service après-vente agréé pour outillage électroportatif Bosch. Remplacez aussitôt toute rallonge endommagée. Ceci est indispensable pour préserver la sécurité de fonctionnement de l'outil électroportatif. Ne montez jamais avec les pieds sur l'outil électroportatif. Des blessures graves risqueraient de se produire si l'outil électroportatif se renverse ou en cas de contact accidentel avec la lame. Utilisez toujours le capot de protection. Le capot de protection protège l'utilisateur contre des parties de disques à tronçonner qui pourraient se rompre et aussi pour éviter un contact accidentel avec ce même disque à tronçonner. Après avoir arrêté l'outil électroportatif, ne freinez pas le disque à tronçonner en exerçant une pression latérale. Ceci pourrait endommager le disque à tronçonner, le casser ou provoquer un rebond. Ne quittez jamais l'outil avant son immobilisation totale. Les accessoires de travail qui continuent de tourner ou qui ne sont pas encore à l'arrêt total peuvent causer des blessures.

Symboles

Les symboles suivants peuvent être importants pour l'utilisation de votre outil électroportatif. Veuillez mémoriser les symboles et leur signification. L'interprétation correcte des symboles vous permettra de bien utiliser vos outils électroportatifs et en toute sécurité.

Symboles et leur signification

Gardez les mains hors de la zone de tronçonnage pendant que l'outil électroportatif tourne. Il y a risque de blessure grave en cas de contact avec le disque à tronçonner.

Portez toujours des lunettes de protection.

Symboles et leur signification

Portez une protection auditive. L'exposition aux bruits peut provoquer une perte de l'audition.

Portez un masque à poussière.

Portez des gants de protection. Les disques à tronçonner sont tranchants et s'échauffent fortement pendant leur utilisation.

Description des prestations et du produit

Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut provoquer un choc électrique, un incendie et/ou entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l'avant de la notice d'utilisation.

Utilisation conforme

L'outil électroportatif est conçu, en tant qu'outil stationnaire, pour effectuer à l'aide de disques à tronçonner des coupes longitudinales et transversales droites et des coupes d'onglets jusqu'à 45° dans les métaux, sans utiliser d'eau. Il n'est pas permis d'utiliser des disques à tronçonner diamantés.

Éléments constitutifs

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

(1) Bouton de blocage de l'interrupteur Marche/Arrêt (2) Interrupteur Marche/Arrêt (3) Poignée (4) Capot de protection à mouvement pendulaire (5) Blocage de broche (6) Disque à tronçonner (7) Butée angulaire (8) Tige de blocage (9) Déverrouillage rapide (10) Poignée de broche (11) Orifices de fixation (12) Clé mâle pour vis à six pans creux (8 mm) (13) Plaque de base

(14) Vis de serrage de la butée angulaire (15) Sécurité de transport (16) Bras de l'outil (17) Poignée de transport (18) Capot de protection (19) Tôle pare-étincelles (20) Broche porte-accessoire (21) Flasque de serrage (22) Rondelle (23) Vis à tête hexagonale

Caractéristiques techniques

Tronçonneuse GCO 220
Référence	3601 M37 3..
Puisance absorbée nominale	W 2 200
Régime à vide tr/min 3 800
Dimensions mm 256 x 520 x 400
Poids selon EPTA-Procedure01:2014	kg 15,0
Indice de protection	#/II

Dimensions admissibles des pièces (minimales/maximales) : (voir

« Dimensions admissibles des pièces », Page 19)

Dimensions des disques à tronçonner appropriés

Diamètre maxi des disques à mm 355

tronçonner

Épaisseur de disque maxi mm 3

Diamètre de l'alésage mm 25,4

Les données indiquées sont valables pour une tension nominale [U]

de 230 V. Elles peuvent varier lorsque la tension diffère de cette valeur et sur certaines versions destinées à certains pays.

Montage

Évitez un démarrage accidentel de l'outil électroportatif. Pendant le montage et lors de travaux sur l'outil électroportatif, la fiche de secteur ne doit pas être connectée à l'alimentation en courant.

Accessoires fournis

Sortez avec précaution de l'emballage toutes les pièces fournies.

Retirez intégralement le matériel d'emballage qui enveloppe l'outil électroportatif et les accessoires fournis.

Avant la première mise en service de l'outil électroportatif, vérifiez qu'il ne manque aucune des pièces indiquées ci-dessous :

- Tronçonneuse avec disque à tronçonner monté

— Clé mâle pour vis à six pans creux (12)

Remarque : Assurez-vous que l'outil électroportatif n'est pas endommagé.

Avant d'utiliser l'outil électroportatif, assurez-vous que les

dispositifs de protection ou pièces légèrement endommagées peuvent bien remplir leur fonction. Contrôlez si les pièces mobiles fonctionnent correctement sans coincer et assurez-vous qu'aucune pièce n'est endommagée. Pour garantir un fonctionnement correct, toutes les pièces doivent être correctement montées et en parfait état.

Faites réparer ou remplacer les dispositifs de protection et pièces endommagés dans un centre de service après-vente agréé.

Montage stationnaire ou flexible

Pour pouvoir être utilisé en toute sécurité, l'outil électroportatif doit être installé sur une surface de travail plane et stable (par ex. un établi) avant son utilisation.

Montage sur un plan de travail (voir figure A)

• À l'aide de vis appropriées, fixez l'outil électroportatif sur le plan de travail. Introduisez pour cela les vis dans les alésages (11).

Installation flexible (pas conseillée !)

S'il devait s'avérer impossible de monter l'outil électroportatif de manière fixe sur un plan de travail, il est permis de poser provisoirement les pieds de la plaque de base (13) sur un support approprié (p. ex. établi, sol plan, etc.) sans serrer l'outil électroportatif.

Changement de disque à tronçonner (voir figures B1 - B2)

• Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'ils soient sur l'outil électroportatif. N'actionnez le blocage de broche (5) que lorsque la broche porte-outil (20) est à l'arrêt. L'outil électroportatif risque sinon d'être endommagé. Ne touchez pas le disque à tronçonner avant qu'il ne se soit refroidi. Le disque à tronçonner devient très chaud pendant son utilisation.

N'utilisez que des disques à tronçonner qui correspondent aux caractéristiques techniques de la présente notice d'utilisation et qui sont conformes à la norme EN 12413 et marqués en conséquence.

Utilisez les intercalaires éventuelles fournies avec le disque à tronçonner.

Stockez les disques à tronçonner non utilisés dans un conteneur fermé ou dans leur emballage d'origine. Stockez les disques à tronçonner à plat.

Retrait du disque à tronçonner

• Placez l'outil électroportatif dans la position de travail. Faites pivoter le capot de protection à mouvement pendulaire (4) à fond vers l'arrière. Tournez la vis à tête hexagonale (23) avec la clé mâle pour vis à six pans creux fournie (12) tout en actionnant le blocage de broche (5) jusqu'à ce qu'il s'enclenche.
• Maintenez appuyé le blocage de broche et dévissez la vis à tête hexagonale (23).
• Retirez la rondelle (22) et le flasque de serrage (21).

• Retirez le disque à tronçonner (6).

Montage du disque à tronçonner

Si nécessaire, nettoyez préalablement toutes les pièces à monter.

• Placez le nouveau disque à tronçonner sur la broche porte-outil (20) en veillant à ce que l'autocollant se trouve du côté opposé du bras de l'outil. Montez le flasque de serrage (21), la rondelle (22) et la vis à tête hexagonale (23). Appuyez sur le blocage de broche (5) jusqu'à ce qu'il s'enclenche et resserrez la vis à tête hexagonale (23) dans le sens horaire. (couple de serrage env. 18-20 Nm) - Faites redescendre lentement le capot de protection pendulaire (4) jusqu'à ce que le disque à tronçonner soit recouvert. Assurez-vous que le capot de protection pendulaire (4) fonctionne correctement.

Après avoir monté le disque à tronçonner et avant de procéder à la mise en marche, contrôlez si le disque à tronçonner est correctement monté et s'il peut tourner librement.

Assurez-vous que le disque à tronçonner ne touche ni le capot de protection pendulaire (4), ni le capot de protection fixe (18) ni d'autres parties de l'outil. - Faites fonctionner l'outil électroportatif pendant 30 secondes environ.

En cas de vibrations importantes, arrêtez l'outil électroportatif immédiatement; démontez et remontez le disque à tronçonner à nouveau.

Utilisation

• Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'ils soient sur l'outil électroportatif.

Sécurité de transport (voir figure C)

La sécurité de transport (15) facilite le maniement de l'outil électroportatif lors du transport vers différents lieux d'utilisation.

Déblocage de l'outil électroportatif (mise en position de travail)

- Poussez la poignée (3) du bras d'outil légèrement vers le bas afin de délester la sécurité de transport (15). - Tirez la sécurité de transport (15) complètement vers l'extérieur. - Déplacez le bras d'outil lentement vers le haut.

Remarque : Lors de l'utilisation de l'outil, veillez à ce que la protection de transport ne soit pas enfoncée car il est alors impossible de basculer le bras de l'outil jusqu'à la profondeur souhaitée.

Blocage de l'outil électroportatif (mise en position de transport)

• Abaissez le bras de l'outil jusqu'à ce que la sécurité de transport (15) puisse être enfoncée complètement.

Autres indications sur le transport : (voir « Transport », Page 19).

Réglage d'angles d'onglet (voir figure D)

Il est possible de régler des angles d'onglet de 0° à 45°. Les valeurs de réglage importantes sont reprises par des marquages sur la butée angulaire (7). Les positions 0° et 45° sont données par des butées.

• Desserrez les vis de serrage (14) de la butée angulaire avec la clé mâle pour vis à six pans creux (12) fournie (8 mm).
• Réglez l'angle souhaité et resserrez les deux vis de serrage (14).

Déplacement de la butée angulaire (voir figures D - E)

Il est possible de déplacer la butée angulaire (7) vers l'arrière pour tronçonner des pièces d'une largeur supérieure à 140 mm.

• Dévissez complètement les vis de serrage (14) avec la clé mâle pour vis à six pans creux (12) fournie (8 mm).
• Déplacez la butée angulaire (7) à la distance souhaitée d'un ou de deux trous vers l'arrière.
• Réglez l'angle souhaité et resserrez les deux vis de serrage (14).

Fixation de la pièce (voir la figure E)

Pour travailler en toute sécurité, prenez soin de toujours bien serrer la pièce.

N'utilisez pas l'outil électroportatif pour tronçonner des pièces qui sont trop petites pour être serrées correctement. Les pièces longues doivent être soutenues par des cales ou autre au niveau de leur extrémité libre.

• Positionnez la pièce contre la butée angulaire (7).
• Approchez la tige de blocage (8) de la pièce et serrez la pièce au moyen de la poignée de broche (10).

Retrait d'une pièce

• Desserrez la poignée de broche (10).
• Relevez le déverrouillage rapide (9) et dégagez la tige de blocage (8) de la pièce.

Mise en marche

Tenez compte de la tension du réseau ! La tension du réseau électrique doit correspondre aux indications se trouvant sur la plaque signalétique du chargeur. Les charges marquées 230 V peuvent également fonctionner sous 220 V. Vérifiez l'état du disque à tronçonner avant chaque utilisation. Le disque à tronçonner doit être correctement monté et il doit pouvoir tourner librement. Effectuez une marche d'essai en laissant tourner l'outil à vide pendant au moins 30 secondes. N'utilisez en aucun cas des disques à tronçonner endommagés, déséquilibrés ou générant des vibrations. Les disques à tronçonner endommagés peuvent se rompre lors du travail et provoquer ainsi de graves blessures.

Les poussières de matériaux, tels que peintures contenant du plomb, matières minérales et métaux, peuvent être nuisibles à la santé. Le contact avec les poussières ou leur inhalation peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou des personnes se trouvant à proximité.

Certaines poussières métalliques sont considérées cancérigènes, surtout en association avec des alliages de zinc, aluminium, chrome etc. Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.

• Veillez à bien aérer la zone de travail.
• Il est recommandé de porter un masque respiratoire conformé à la classe de filtration P2.

Respectez la réglementation relative aux matériaux à travailler en vigueur dans votre pays.

Le disque à tronçonner peut être bloqué par de la poussière, des copeaux ou des fragments de pièce qui viennent se loger dans la rainure de la plaque de base (13).

• Arrêtez l'outil électroportatif et débranchez le câble d'alimentation de la prise secteur.
• Attendez l'arrêt total du disque à tronçonner. - Inclinez l'outil électroportatif vers l'arrière pour faire sortir les petits fragments de pièce par l'ouverture prévue. Si nécessaire, utilisez un outil approprié pour retirer tous les fragments de pièce. Évitez toute accumulation de poussières sur le lieu de travail. Les poussières peuvent facilement s'enflammer.

Position de l'utilisateur (voir figure F)

Ne vous placez jamais devant l'outil électroportatif, dans le prolongement du disque à tronçonner, mais toujours latéralement par rapport au disque. En cas de cassure du disque, votre corps est ainsi mieux protégé contre les éclats éventuels.

Mise en marche/arrêt (voir figure G)

• Pour mettre en marche l'outil électroportatif, appuyez sur l'interrupteur Marche/Arrêt (2) et maintenez-le enfoncé. - Pour bloquer l'interrupteur Marche/Arrêt (2), appuyez en même temps sur le bouton de blocage (1). - Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt (2). Si l'interrupteur Marche/Arrêt est bloqué, actionnez-le à fond jusqu'à ce qu'il se débloque et relâchez-le ensuite.

Instructions d'utilisation

Instructions générales pour le tronçonnage

Ne touchez pas le disque à tronçonner avant qu'il ne se soit refroidi. Le disque à tronçonner devient très chaud pendant son utilisation. Assurez-vous que la tôle de protection anti-étincelles (19) est correctement montée. Le meulage et le tronçonnage de métaux génèrent des étincelles.

Protégez le disque à tronçonner contre les chocs, les coups et la graisse. N'exposez pas le disque à tronçonner à une pression latérale.

Ne provoquez pas l'arrêt de l'outil électroportatif en exerçant une pression trop forte.

Une avance trop rapide réduit fortement les performances de l'outil électroportatif et conduit à une usure plus rapide du disque à tronçonner.

N'utilisez que des disques à tronçonner appropriés au matériau à travailler.

Dimensions admissibles des pièces

Dimensions maximales des pièces :

Forme de la pièce Angle d'onglet (plan horizontal)

0° 45°

01290128

119 × 119 / 110 × 110

100 × 196 / 107 × 115

130 × 130 / 115 × 115

Dimensions minimales des pièces

(= toutes les pièces qui peuvent encore être serrées au moyen de la tige de blocage (8)) : longueur 80 mm

Profondeur de coupe maximale (0° / 0°) : 129 mm

Tronçonnage du métal

- Si besoin, réglez l'angle d'onglet souhaité. - Serrez la pièce comme l'exigent ses dimensions. - Mettez l'outil électroportatif en marche. - À l'aide de la poignée (3), déplacez lentement le bras d'outil vers le bas. - Tronçonnez la pièce avec une avance régulière. - Arrêtez l'outil électroportatif et attendez l'arrêt complet du disque à tronçonner. - Déplacez le bras d'outil lentement vers le haut.

Transport

• Portez toujours l'outil électroportatif par la poignée de transport (17). Pour transporter l'outil électroportatif, n'utilisez que les dispositifs de transport et jamais les dispositifs de protection.

Entretien et service après-vente

Nettoyage et entretien

• Débranchez le câble d'alimentation de la prise avant d'effectuer des travaux quels qu'ils soient sur l'outil électroportatif.

Tenez toujours propres l'outil électroportatif ainsi que les fentes de ventilation afin d'obtenir un travail impeccable et sûr.

Dans le cas où il s'avère nécessaire de remplacer le câble d'alimentation, confiez le remplacement à Bosch ou à une station de service après-vente agréée pour outillage Bosch afin de ne pas compromettre la sécurité.

Nettoyez régulièrement les ouïes d'aération de l'outil électroportatif. Le ventilateur du moteur attire la poussière à l'intérieur du carter et une accumulation excessive de poussière de métal accroît le risque de choc électrique. Dans la mesure du possible, utilisez toujours un dispositif d'aspiration quand les conditions de travail sont extrêmes. Soufflez fréquemment de l'air comprimé au travers des fentes de ventilation et placez un disjoncteur différentiel (PRCD) en amont. Lors du travail des métaux, il est possible que des poussières métalliques à effet conducteur se déposent à l'intérieur de l'outil. La double isolation de l'outil électroportatif risque alors d'être endommagée. Confiez tous les travaux de réparation et d'entretien à des personnes qualifiées. Ceci permet de préserver la sécurité d'utilisation de l'outil électroportatif.

Le capot de protection à mouvement pendulaire doit toujours pouvoir bouger librement et fermer automatiquement. Veillez pour cela à ce que le pourtour du capot de protection à mouvement pendulaire reste propre.

Accessoires

Référence Disques à tronçonner pour métaux

Disque à tronconner	2 608 600 208
355 x 25,4 mm

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouvez des vues éclatées et des informations sur les pièces de rechange sur le site :

www.bosch-pt.com

L'équipe de conseil utilisateurs Bosch se tient à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la référence à 10 chiffres figurant sur l'étiquette signalétique du produit.

Maroc

Vous trouverez d'autres adresses du service après-vente sous :

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs avec les ordures ménagères !

Portugais

Réaction et avertissements associés

La réaction est une force soudaine exercée sur un disque en rotation qui est pincé ou coincé. Le pincement ou le coincement provoque un arrêt brusque du disque, ce qui entraîne un impact violent sur l'outil de coupe, non contrôlé, dirigé vers l'opérateur.

Par exemple, si le disque de meulage est coincé ou pincé par la pièce, le bord du disque en contact avec le point de pincement peut créer une rainure à la surface du matériau, ce qui fait sauter ou vibrer le disque. Les disques de meulage peuvent également se briser dans ces cas.

La réaction est due à une utilisation incorrecte et/ou à des procédures ou conditions de fonctionnement incorrectes de l'outil électrique portatif et peut être évitée en prenant les mesures de prévention appropriées décrites ci-dessous.

Tenez fermement l'outil électrique portatif et placez votre corps et vos bras de manière à pouvoir résister aux forces de réaction. L'opérateur peut contrôler les forces de réaction s'il prend les mesures de prévention appropriées. N'utilisez pas l'outil en parallèle avec le disque. Si une réaction se produit, elle poussera l'outil de coupe vers l'opérateur. N'installez pas de lames de défonceuse, de lames de scie à chaîne, de disques diamantés à segments de plus de 10 mm ou de lames à dents. De telles lames peuvent provoquer des réactions fréquentes et une perte de contrôle.

56 | Vietnamien

Ne bloquez pas le disque et n'appuyez pas excessivement. Ne tentez pas de couper trop profondément. Une contrainte excessive sur le disque augmente la charge et peut provoquer une torsion ou un blocage du disque pendant la coupe, ce qui peut entraîner une réaction ou la rupture du disque. Lorsque le disque est bloqué ou lorsque vous arrêtez de couper pour une raison quelconque, éteignez l'outil électrique portatif et maintenez l'outil de coupe immobile jusqu'à ce que le disque soit complètement arrêté. N'essayez jamais de retirer le disque pendant qu'il tourne encore, sinon une réaction pourrait se produire. Vérifiez et prenez des mesures correctives pour éliminer la cause du blocage. Ne redémarrez pas l'opération de coupe si le disque est bloqué dans la pièce. Laissez le disque atteindre sa pleine vitesse et redémarrez la coupe avec précaution. Le disque peut se bloquer, sauter ou heurter à nouveau si vous redémarrez l'outil alors qu'il est coincé dans la pièce. Utilisez des supports de taille appropriée pour réduire le risque de pincement du disque et de réaction. Les grandes pièces ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés sous la pièce près de la ligne de coupe et près du bord de la pièce des deux côtés du disque de coupe.
